MODE D'EMPLOI 306535 Brandson
FRA: Les pilotes actuels, les modes d'emploi et les autres documents relatifs à ce produit sont disponibles sur notre site Internet.
Consignes de sécurité importantes pour cet appareil
- N'utilisez l'appareil qu'à des fins privées et pour l'usage auquel il est destiné. Ce produit n'est pas destiné à un usage professionnel. Ne l'utilisez pas à l'extérieur et tenez-le à l'écart de la chaleur et des rayons directs du soleil.
- Ne placez pas l'appareil à proximité directe d'une source d'eau telle qu'une baignoire, une douche, un lavabo ou une piscine.
- N'utilisez pas le produit avec des mains humides.
-
Débranchez immédiatement l'appareil s'il est humide ou mouillé. Veillez à votre propre sécurité et ne touchez pas les matériaux conducteurs de l'appareil.
-
Protégez le produit de l'humidité (il ne doit en aucun cas être immergé dans un liquide), des arêtes vives ou des sources importantes de poussière.
- Ne placez pas l'appareil directement à côté d'une source de chaleur (par exemple un four ou un chauffage).
- Choisissez un support approprié pour éviter qu'il ne se renverse.
- Débranchez l'appareil lorsqu'il n'est pas utilisé, pour le transport ou le nettoyage.
- Ne laissez jamais le ventilateur sans surveillance et choisissez l'emplace-ment de manière à ce que les animaux ou les enfants ne puissent pas s'approcher.
- Ne faites fonctionner l'appareil qu'avec la tension correspondant au marquage
de l'appareil.
- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes dont les capita-cités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, à condition qu'elles soient surveillées ou qu'elles aient reçu des instructions concernant l'utilisation sûre de l'appa-reil et qu'elles comprennent les risques qui en découlent.
- Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
- L'appareil et son câble de raccordement doivent être tenus hors de portée des
enfants de moins de 8 ans.
- Pour la sécurité de vos enfants, ne laissez pas d'éléments d'emballage (sacs en plastique, films, cartons ou polysty-rène) à portée de main.
- Ne laissez pas les jeunes enfants jouer avec le film plastique ou les sacs en plastique. Il y a un risque d'étouffement !
- N'utilisez l'appareil que si la grille de protection est fermée.
- Le ventilateur, la commande rotative et les interrupteurs ne doivent pas être bloqués !
- Veillez à ce que le ventilateur soit débranché avant de retirer le dispositif de protection.
- N'introduisez jamais de parties du corps (par ex. les doigts) ou d'objets à
travers la grille de protection.
- Veillez à ce qu'aucun cheveu ne passe à portée de la grille de protection, car ils pourraient être aspirés par le flux d'air.
- Si le cordon d'alimentation de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.
- Laissez l'appareil refroidir avant de le nettoyer ou de le débrancher de la prise de courant.
- Essuyez le boîtier de l'appareil avec un chiffon humidifié, puis séchez-le avec un chiffon propre et sec. Ne plongez jamais le boîtier dans l'eau pour le net-toyer.
Nous vous remercions d'avoir choisi un produit Brandson. Pour que vous puissiez profiter longtemps de l'appareil que vous venez d'acheter, veuillez lire attentivement le guide de démarrage rapide ci-dessous. Avant de mettre en service le produit livré, vérifiez qu'il est complet, sans défaut et non endommagé.
1. Contenu de la livraison
- Ventilateur
- Télécommande avec piles (2x pile AAA)
- Guide de démarrage rapide
2. Données techniques
| Tension d'entrée 220-240 | V AC 50Hz |
| Puissance absorbée 35W | |
| Niveau sonore | Valeur d'émission liée au poste de travail LpA < 70 dB(A) |
| Diamètre du rotor env. 39 cm | |
| Oscillation env. 80° on/off | |
| Angle d'inclinaison env. 25 | |
| Dimensions | largeur env. 45cm, profondeur env. 40cm, hauteur env. 115 - 130cm (réglable) |
| Caractéristiques | 12 niveaux de vitesseoscillation activableFonction minuterieMoteur DC (moteur à courant continu)Fonctionnement silencieux |
3. fonctions
Le ventilateur sur pied de Brandon assure une ventilation optimale, même par temps chaud, grâce à un moteur DC efficace et à une pale de rotor d'environ 39 cm. Grâce à 12 niveaux de vitesse, un angle d'inclinaison réglable et une fonction d'oscillation, vous pouvez adapter le ventilateur à vos besoins individuels. Par rapport aux ventilateurs AC traditionnels, le ventilateur à moteur à courant continu permet d'économiser jusqu'à 60% des coûts énergétiques pour un débit d'air identique en m³. La tension d'entrée de 220-240 VAC est convertie par un bloc d'alimentation interne en la tension continue requise par le moteur DC.

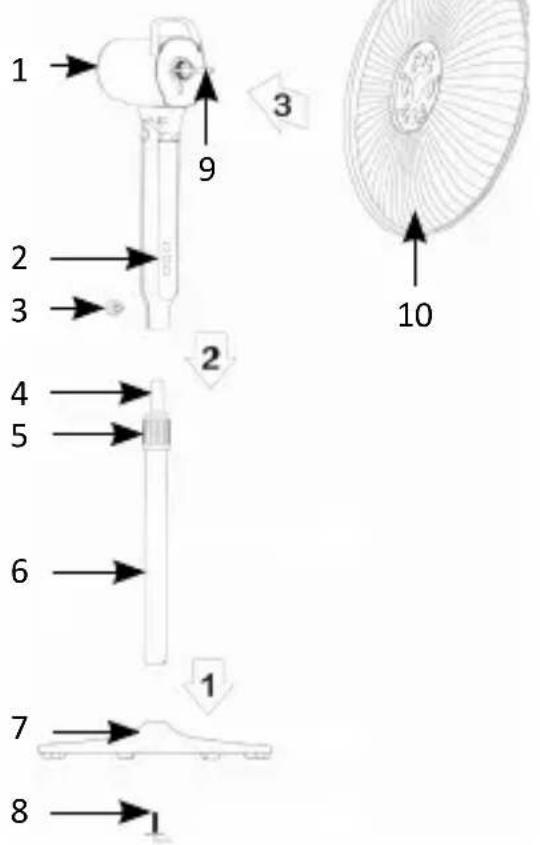

4. Détails du produit
Montage


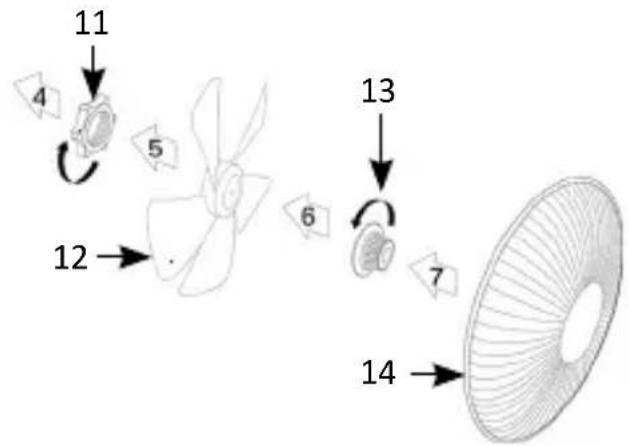

Attention !
Vis de fixation (13) avec filetage à gauche !
| 1 Unité de moteur | |
| 2 Panneau de commande | |
| 3 Vis de fixation du tube intérieur | |
| 4 Tube intérieur | |
| 5 Écrou de réglage de la hauteur | |
| 6 Tube extérieur | |
| 7 Pied de support | |
| 8 Vis de blocage du pied de support | |
| 9 Axe du moteur | |
| 10 Grille de protection arrière | |
| 11 Ecrou de blocage de la grille de protection | |
| 12 Pale de rotor | |
| 13 Vis de fixation du rotor (filetage à gauche) | |
| 14 Grille de protection avant |
5. Montage
Retirez le ventilateur de son emballage et vérifiez l'appareil ainsi que le contenu de la livraison indiqué dans le tableau. Veuillez vous adresser au vendeur si une pièce manque ou a été endommagée.
- Pour monter correctement le ventilateur, vissez d'abord le pied (7, 8) sur le tube extérieur (6).
- Prenez le pied (7) et vissez le tube extérieur (6) sur le pied à l'aide de la fixation (8) par le bas.
- Pour relier l'unité de moteur (1) au tube intérieur (4), insérez celui-ci dans l'introduction de la commande du ventilateur et fixez-le avec la vis de fixation du tube intérieur (3).
- Placez maintenant la grille de protection arrière (10) sur l'unité de ventilation (9).
- Vissez la grille arrière à l'aide de l'écrou de blocage (11).
-
Ensuite, placez la pale du rotor (12) sur l'axe du moteur (9) et fixez-la avec la vis de fixation appropriée (13). Veillez à ce que les différents composants soient montés correctement sur l'axe du moteur (9) afin d'éviter les vibrations !
-
Alignez le dispositif d'arrêt de la grille de protection avant sur la position illustrée de la grille de protection arrière (voir illustration en bas à gauche).
- Appuyez successivement sur les protections avec les deux mains.
- Pour finir, vissez la vis de sécurité de la grille du ventilateur (voir illustration ci-dessous à droite).
Remarque : les vis, si elles ne sont pas dans le sachet, sont en général toutes prémontées à l'endroit où elles devraient normalement se trouver.
6. Utilisation
Installez le ventilateur à un endroit approprié et branchez l'appareil à une prise de courant 220-240V AC installée conformément aux instructions.
En inclinant la cage de protection, vous pouvez modifier l'angle d'inclinaison jusqu'à 25° à votre convenance.
Appuyez sur la touche „Oscillation“ ( ) de l'élément de commande ou de la télécommande pour activer l'oscillation.
Le ventilateur possède 12 niveaux de vitesse différents, que vous pouvez modifier à l'aide de la touche „niveaux de vitesse“ ( ) de l'élément de commande ou de la télécommande. Le niveau de vitesse actuel s'affiche à l'écran.
Attention : l'écran s'éteint automatiquement après 30 secondes d'inactivité et peut être réactivé en appuyant par exemple sur la touche de vitesse !
6.1 Fonctions des touches
| Bouton Fonction | |
 (bouton de réglage de la vitesse) | Commuter entre 12 niveaux de vitesse différents |
 (bouton d'oscillation) | Oscillation on / off |
 (touche minuterie) | Activer la minuterie |
 (bouton ON/OFF) | Appareil On / Off |
6.3 Fonction minuterie
Le ventilateur offre 22 niveaux de minuterie différents, qui peuvent être réglés toutes les demi-heures de 0,5 à 10 heures, puis toutes les heures de 10 à un maximum de 12 heures. Pour cela, il suffit d'appuyer sur la touche "Timer" de la télécommande. La durée de la minuterie actuellement sélectionnée s'affiche à l'écran. Le voyant de la minuterie s'allume également. Pour augmenter la durée de la minuterie, il suffit d'appuyer plusieurs fois sur la touche.
Exemple : Si vous souhaitez régler une minuterie de 5,5 heures, appuyez sur la touche "Timer" jusqu'à ce que l'écran du ventilateur affiche "5.5".

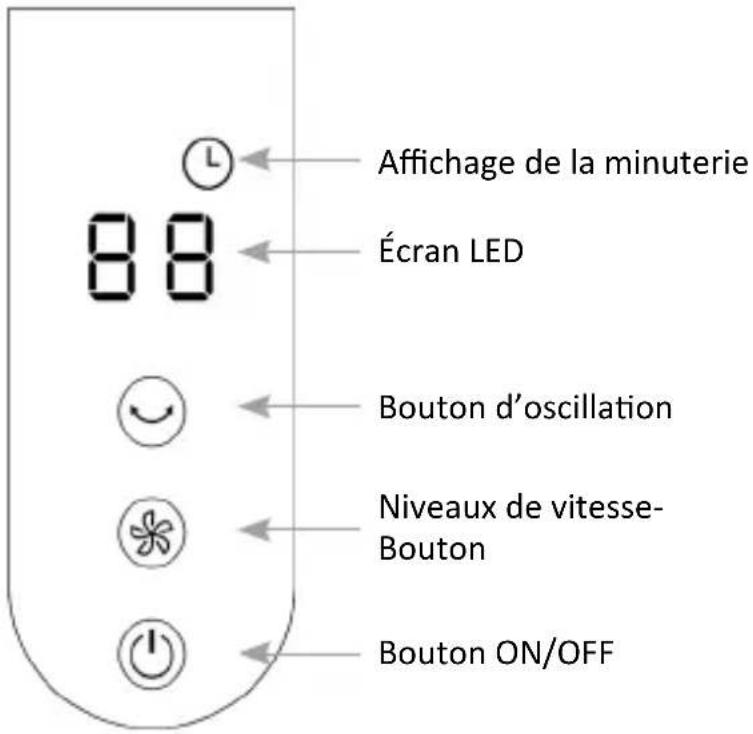

6.4 Commande des ventilateurs
Pour régler la hauteur du ventilateur, desserrez d'abord légèrement l'écrou de réglage de la hauteur (5). Ensuite, vous pouvez régler la hauteur du ventilateur en saisissant la commande du ventilateur (2) et en poussant l'appareil un peu vers le haut. Dès que la hauteur souhaitée est atteinte, revissez l'écrou de réglage de la hauteur (5).
Attention ! Éteignez toujours l'appareil pour le réglage de la hauteur et veillez à ce que le ventilateur puisse redescendre brusquement lorsque le réglage de la hauteur est relâché, si l'appareil n'est pas maintenu en haut, par exemple au niveau du groupe moteur (1).
7. Nettoyage
Veuillez débrancher la fiche d'alimentation de la prise de courant avant de commencer le nettoyage ! Pour le nettoyage, utilisez un chiffon légèrement humidifié avec de l'eau. L'appareil ne doit en aucun cas être plongé dans l'eau pour être nettoyé. Cela pourrait entraîner une décharge électrique ou un incendie !
8. Consignes de sécurité et clause de non responsabilité
N'essayez jamais d'ouvrir l'appareil afin de réaliser des réparations ou des transformations. Évitez le contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche à l'eau, veuillez l'utiliser uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées. N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques.
Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommagé. Veuillez respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi. Ce produit n'est pas un jouet.
Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.
9. Indications de recyclage
Sur cette page, vous trouverez des informations sur la mise au rebut des DEEE par "WD-Plus GmbH". Depuis novembre 2006, lorsque vous achetez un nouvel appareil électrique ou électronique, en payant une „éco-participation“, vous participez au financement de la collecte et du recyclage d'un ancien équipement équivalent. L'éco-participation DEEE correspond à la contribution financière du consommateur à la collecte, à la réutilisation, au recyclage d'un produit usagé équivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite. Le symbole de la poubelle barrée, apposé sur nos produits ou son emballage,
indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :
- dans les points de distribution en cas d'achat d'un équipement équivalent,
- dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).
"WD-Plus GmbH", via son mandataire Recy'stem Pro, est adhérent de l'Eco Ecosystem qui garantit la collecte, le recyclage et la dépollution de nos appareils électriques usagés, dans le respect des plus hautes exigences environnementales et sociales.
Ecosystem Eco Organisme agréé par les Pouvoirs publics pour la filière DEEE*. "WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numéro : "FR031263". For information on authorised collection points in your area, please contact your local city or municipal administration. Pour plus d'informations sur le recyclage de nos produits et pour découvrir le point de collecte le plus proche de chez vous veuillez visiter la page :
FR Cet appareil, ses accessoires, piles et cordons se recyclent
À DÉPOSER EN MAGASIN
À DÉPOSER EN DÉCHÈTERIE
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
Directive DEEE : 2012/19/UE N° de registre DEEE : DE 67896761
Par la présente, la société WD Plus GmbH déclare que l'appareil 306535 est en conformité avec les exigences essentielles et les autres dispositions pertinentes de la directive. Vous pouvez obtenir une déclaration de conformité complète à l'adresse suivante : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://downloads.ganzeinfach.de/
