MANUALE UTENTE 306535 Brandson

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Importanti istruzioni di sicurezza per questo apparecchio

• Utilizzare l'apparecchio solo per l'uso privato e previsto. Questo prodotto non è destinato all'uso commerciale. Non utilizzarlo all'aperto e tenerlo lon-tano da fonti di calore e dalla luce sola-re diretta.
• Non collocare l'apparecchio nelle immediate vicinanze di fonti d'acqua come vasche da bagno, docce, lavandini o piscine.
• Non utilizzare il prodotto con le mani bagnate.
• Scollegare immediatamente l'apparec- chio se è umido o bagnato. Prendetevi cura della vostra sicurezza e non tocca- te i materiali conduttori dell'apparec-

chio.

• Proteggere il prodotto dall'umidità (non deve mai essere immerso in un liquido), da spigoli vivi o da grandi fonti di polvere.
• Non collocare l'apparecchio diretta- mente vicino a fonti di calore (ad es. forni o impianti di riscaldamento).
• Scegliere una base adeguata per evita-re che si ribalti.
• Scollegare la spina dalla presa di corrente quando non viene utilizzata, per il trasporto o la pulizia.
• Non lasciare mai il ventilatore incus- todito e scegliere una posizione in cui animali o bambini non possano raggi- ungerlo.
• Far funzionare l'apparecchio solo alla tensione corrispondente all'etichetta

dell'apparecchio.

- Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza e conoscenza, a condizione che abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio in modo sicuro e che comprendano i rischi connessi.

- I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.

- Tenere l'apparecchio e il cavo di collegamento lontano dai bambini di età inferiore agli 8 anni.

- Per la sicurezza dei bambini, non lasci-

are alla loro portata le parti dell'imbal- laggio (sacchetti di plastica, pellicola, cartone o polistirolo).

• Non lasciate che i bambini piccoli gio-chino con la carta stagnola o i sacchetti di plastica. C'è il rischio di soffocamen-to!
• Utilizzare l'apparecchio solo con la griglia di protezione chiusa.
• Il ventilatore, il comando a rotazione e gli interruttori non devono essere bloccati!
• Assicurarsi che il ventilatore sia scollegato dalla rete elettrica prima di rimuovere la protezione.
• Non introdurre mai parti del corpo (ad es. le dita) o oggetti attraverso la griglia di protezione.
  • Assicurarsi che i capelli non siano a por-

tata di mano della griglia di protezione, in quanto potrebbero essere risucchiati dal flusso d'aria.

- Se il cavo di alimentazione di questo apparecchio è danneggiato, deve essere sostituito dal produttore, dal suo servizio clienti o da una persona altrettanto qualificata, per evitare rischi.

- Lasciare raffreddare l'apparecchio prima di pulirlo o di scollegare la spina dalla presa di corrente.

- Pulire l'involucro dell'apparecchio con un panno umido e poi asciugarlo con un panno pulito e asciutto. Non immergere mai l'involucro in acqua per la pulizia.

Grazie per aver scelto un prodotto Brandson. Affinché possiate godere a lungo dell'apparecchio acquistato, vi preghiamo di leggere attentamente le brevi istruzioni che seguono. Prima di utilizzare il prodotto consegnato, verificare che sia completo, privo di difetti e non danneggiato.

1. Ambito di consegna

Tensione di ingresso 220-240 V AC 50Hz
Consumo di energia 35W
Livello di rumore	Valore di emissione sul posto di lavoro LpA < 70 dB(A)
Diametro del rotore circa	39 cm
Oscillazione circa 80° può essere acceso/spento
Angolo di inclinazione circa	25
Dimensioni	Larghezza circa 45 cm, profondità circa 40 cm, altezza circa 115 - 130 cm (regolabile)
Caratteristiche	12 impostazioni di velocitàOscillazione commutabileFunzione timerMotore DC (motore a corrente continua)Funzionamento a basso rumore

3. Funzioni

Il ventilatore a piantana Brandon, dotato di un efficiente motore a corrente continua e di una pala del rotore di circa 39 cm, garantisce una ventilazione ottimale anche nelle giornate più calde. Con 12 livelli di velocità, un angolo di inclinazione regolabile e una funzione di oscillazione, è possibile adattare il ventilatore alle proprie esigenze. Rispetto ai tradizionali ventilatori a corrente alternata, il ventilatore con motore a corrente continua consente di risparmiare fino al 60% sui costi energetici a parità di portata d'aria in m³. La tensione di ingresso di 220-240 VCA viene convertita nella tensione CC richiesta dal motore CC da un alimentatore interno.

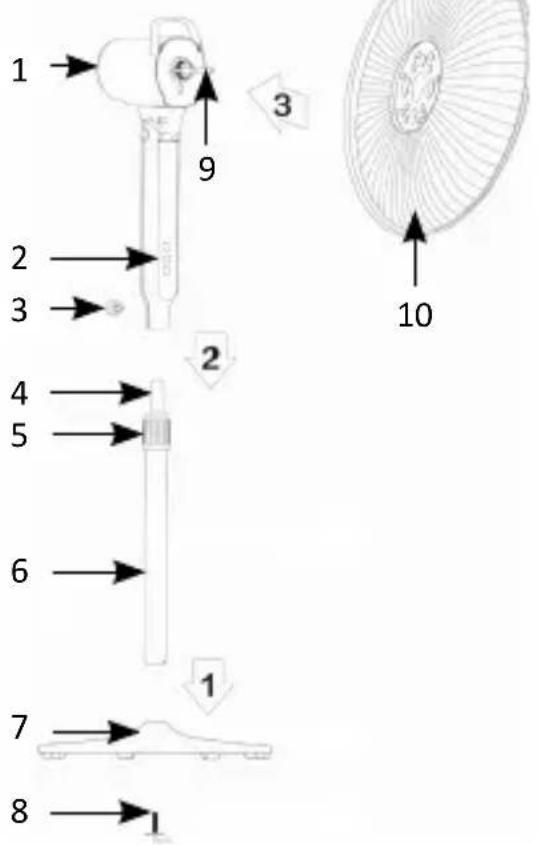

4. Dettagli del prodotto

Montaggio

1 2 3 4 5 6 7 8 9 10 3

Attenzione!

Vite di fissaggio (13) con filettatura sinistra!


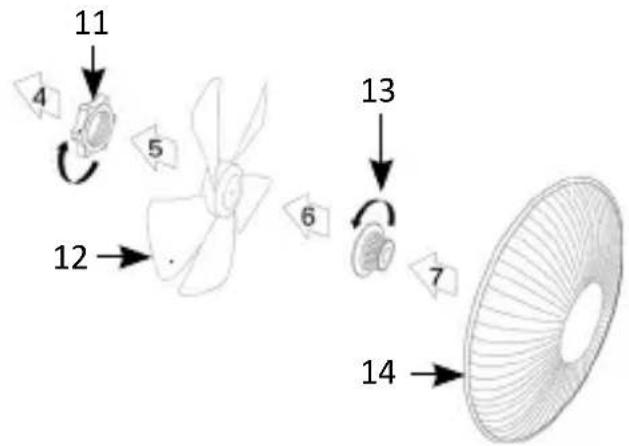

1 Unità	motore
2 Pannello di controllo
3 Vite di fissaggio del tubo interno
4 Tubo interno
5 Dado di regolazione dell'altezza
6 Tubo esterno
7 Stativo
8 Vite di fissaggio del cavalletto
9 Asse motore
10 Griglia di protezione posteriore
11 Dado	di bloccaggio della griglia di protezione
12 Lama	del rotore
13 Vite	di fissaggio del rotore (filettatura sinistra)
14 Griglia	di protezione anteriore

5. Montaggio

Rimuovere il ventilatore dall'imballaggio e controllare l'unità e la fornitura elencata nella tabella. Contattare il venditore in caso di parti mancanti o danneggiate.

1. Per montare correttamente il ventilatore, avvitare prima il supporto (7, 8) al tubo esterno (6).
2. Prendere il supporto (7) e avvitare il tubo esterno (6) al supporto dal basso utilizzando il dispositivo di fissaggio (8).

1. Per collegare l'unità motore (1) al tubo interno (4), inserirlo nell'ingresso del ventilatore e fissarlo con la vite di fissaggio del tubo interno (3).
2. Posizionare ora la griglia di protezione posteriore (10) sull'unità ventilatore (9).
3. Avvitare la griglia posteriore con il dado di bloccaggio (11).

4. Quindi posizionare la pala del rotore (12) sull'asse del motore (9) e fissarla con l'apposita vite di fissaggio (13). Assicurarsi che i singoli componenti siano montati correttamente sull'asse del motore (9) per evitare vibrazioni!

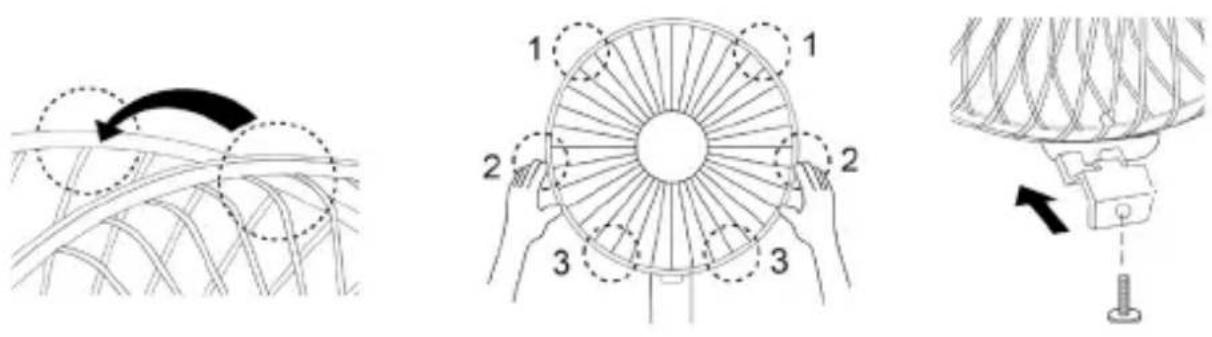

5. Allineare il blocco della protezione anteriore con la posizione illustrata della protezione posteriore (vedere l'illustrazione in basso a sinistra).

6. Premere le protezioni una dopo l'altra con entrambe le mani.
7. Infine, stringere la vite di sicurezza della protezione della ventola (vedere l'illustrazione sotto a destra).

Nota: le viti, se non sono presenti nel sacchetto, di solito sono tutte preassemblate nel luogo in cui si troverebbero altrimenti.

6. Utilizzo

Posizionare il ventilatore in un luogo adatto e collegare l'unità a una presa di corrente da 220-240 V CA correttamente installata.

Inclinando la gabbia di protezione, è possibile modificare l'angolo di inclinazione fino a 25° come desiderato.

Premere il pulsante „Oscillazione“ ( ) sull'elemento di comando o sul telecomando per attivare l'oscillazione.

Il ventilatore dispone di 12 diversi livelli di velocità, che possono essere modificati con il tasto „Livello di velocità“ ( )sull'elemento di comando o sul telecomando. Il livello di velocità attuale viene visualizzato sul display.

Attenzione: il display si spegne automaticamente dopo 30 secondi di inattività e può essere riattivato, ad esempio, premendo il tasto del passo di velocità!

6.1 Funzioni principali

Chiave Funzione
(pulsante del livello di velocità)	Commutazione tra 12 diversi livelli di velocità
[CKS8] (pulsante di oscillazione)	Oscillazione On / Off
(pulsante del timer)	Timer di accensione
(pulsante ON/OFF)	Unità On / Off

6.3 Funzione timer

Il ventilatore offre 22 diversi livelli di timer che possono essere regolati ogni mezz'ora da 0,5 a 10 ore e poi ogni ora da 10 fino a un tempo massimo di 12 ore. A tale scopo, premere il pulsante "Timer" sul telecomando. Sul display viene visualizzata l'ora del timer attualmente selezionata. Anche il display del timer si illumina. Premere nuovamente per aumentare la durata del timer.

Esempio: Se si desidera impostare un timer di 5,5 ore, premere il pulsante "Timer" finché il display del ventilatore non visualizza "5,5".

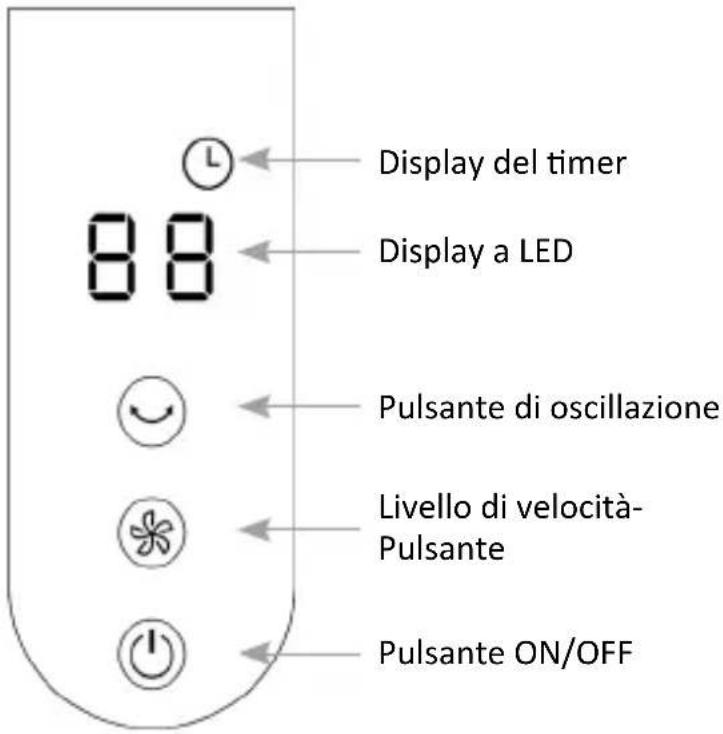

6.4 Controllo del ventilatore

Display del timer 88 Display a LED Pulsante di oscillazione Livello di velocità- Pulsante Pulsante ON/OFF

6.5 Regolazione dell'altezza

Per regolare l'altezza del ventilatore, allentare leggermente il dado di regolazione dell'altezza (5). È quindi possibile regolare l'altezza del ventilatore afferrando il comando del ventilatore (2) e spingendo leggermente l'unità verso l'alto. Non appena si raggiunge l'altezza desiderata, stringere nuovamente il dado di regolazione dell'altezza (5).

Attenzione! Spegnere sempre l'apparecchio per la regolazione dell'altezza e assicurarsi che il ventilatore possa essere abbassato di nuovo bruscamente rilasciando la regolazione dell'altezza, se l'apparecchio non è tenuto in alto, ad esempio dall'unità motore (1).

7. Pulizia

Prima di iniziare la pulizia, scollegare la spina dalla presa di corrente! Per la pulizia utilizzare un panno leggermente inumidito con acqua. Non immergere in nessun caso l'apparecchio in acqua per la pulizia. Ciò potrebbe causare scosse elettriche o incendi!

8. Istruzioni di sicurezza ed esclusione di responsabilità

Non tentare mai di aprire l'unità per effettuare riparazioni o modifiche da soli. Evitare il contatto con la tensione di rete. L'apparecchio è privo di tensione solo quando la spina è estratta. Non cortocircuitare il prodotto. Inoltre, non dimenticate di scollegare completamente la spina di rete quando non viene utilizzata o durante un temporale. L'apparecchio non è omologato per l'uso all'aperto. Pertanto, si prega di utiliz-zarlo solo in ambienti asciutti. Proteggetela da umidità elevata, acqua e neve. Tenere l'unità lontana dalle alte temperature. Non esporre l'unità a sbalzi di tem- peratura improvvisi o a forti vibrazioni per non danneggiare le parti elettroniche. Controllare che l'unità non presenti danni prima dell'uso. L'unità non deve es- sere utilizzata se è stata urtata o danneggiata in altro modo. Osservare anche le norme e le restrizioni nazionali. Non utilizzare l'apparecchio per scopi diversi da quelli descritti nel presente manuale. Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata dei bambini o di persone con problemi mentali. Qualsiasi riparazione o modifica dell'apparecchio non effettuata dal fornitore originale invalida la garanzia. L'apparecchio può essere utilizzato solo da persone che abbiano letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio sono soggette a mo- difiche senza preavviso.

9. Istruzioni per lo smaltimento

Secondo la direttiva europea WEEE, le apparecchiature elettriche ed elettroniche non devono essere smaltite insieme ai rifiuti domestici. I loro componenti devono essere riciclati o smaltiti separatamente, poiché i componenti tossici e pericolosi possono causare danni duraturi all'ambiente se smaltiti in modo improprio. In qualità di consumatori, siete tenuti, ai sensi della legge sulle apparecchiature elettriche ed elettroniche (ElektroG), a restituire gratuitamente le apparecchiature elettriche ed elettroniche al termine della loro vita utile al produttore, al punto vendita o ai punti di raccolta pubblici istituiti a tale scopo. I dettagli sono regolati dalle rispettive leggi nazionali. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sull'imballaggio indica queste norme. Separando, riciclando e smaltendo i vecchi apparecchi in questo modo, si dà un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE Numero di registro RAEE: DE 67896761

WD Plus GmbH dichiara che l'apparecchio 306535 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva. La dichiarazione di conformità completa può essere richiesta a: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, https://downloads.ganzeinfach.de/
