Type de produit	Extendeur/Concentrateur USB sur Cat5
Marque	Tripp Lite
Modèle	U224-1R4-R
Catégorie	Hub USB
Alimentation	5V DC, 2A (adaptateur secteur inclus)
Ports USB locaux	3 ports USB 2.0
Ports USB distants	1 port USB 1.1 (compatible USB 2.0 en vitesse 1.1)
Distance maximale	45,7 m (150 pi) via câble Cat5e/6
Connexion entre modules	RJ45
Compatibilité	Prêt à l'emploi, aucun logiciel nécessaire
Voyants DEL	Indicateurs de connexion et d'activité
Garantie	1 an limitée
Accessoires inclus	Module local, module distant, adaptateur secteur 5V/2A, manuel
Accessoires optionnels	Câbles Cat6 série N202-, câbles USB A/B
Sécurité	Ne pas utiliser en présence de mélange anesthésique inflammable, éviter usage médical vital
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Réparabilité	Contactez le support Tripp Lite pour réparation sous garantie

FOIRE AUX QUESTIONS - U224-1R4-R Tripp Lite

Quelle est la distance maximale de fonctionnement de l'U224-1R4-R ?

Jusqu'à 45,7 mètres (150 pieds) en utilisant un câble Cat5e/6 de qualité.

Combien de ports USB offre l'U224-1R4-R ?

Il offre 3 ports USB 2.0 sur l'unité locale et 1 port USB 1.1 sur l'unité distante, compatible avec les périphériques USB 2.0 en vitesse 1.1.

L'U224-1R4-R nécessite-t-il un logiciel ou des pilotes ?

Non, il est prêt à l'emploi et ne nécessite aucun pilote ou logiciel supplémentaire. Branchez et utilisez.

Quel type d'alimentation est requis pour l'U224-1R4-R ?

Une alimentation externe 5V CC, 2A, fournie avec l'appareil. Branchez-la sur une source protégée (parasurtenseur, PDU, onduleur).

Puis-je utiliser un câble USB plus long que 5 mètres avec l'extendeur ?

Non, les câbles USB entre le concentrateur et les périphériques ne doivent pas dépasser 5 mètres (16 pieds) pour garantir un fonctionnement fiable.

Que signifient les voyants DEL sur l'unité locale ?

Le voyant rouge indique que l'unité distante est connectée ; les voyants verts à côté des ports USB s'allument lorsqu'un périphérique est connecté et reconnu.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez que l'adaptateur secteur est branché, que le câble Cat5e/6 ne dépasse pas 45 m, que les câbles USB font moins de 5 m, et testez avec un autre câble Cat5e/6 ou périphérique USB.

L'U224-1R4-R est-il compatible avec USB 3.0 ?

Non, il supporte USB 2.0 sur les ports locaux et USB 1.1 sur le port distant. Les périphériques USB 3.0 fonctionneront mais à la vitesse de l'USB 2.0/1.1.

Quelle est la garantie de l'U224-1R4-R ?

Garantie limitée d'un an contre les vices de matériaux et de fabrication. Pour un retour, contactez Tripp Lite pour obtenir un numéro RMA.

Puis-je utiliser ce produit pour des applications médicales ?

Il est déconseillé de l'utiliser dans des équipements de survie ou médicaux critiques, car une panne pourrait compromettre la sécurité.

MODE D'EMPLOI U224-1R4-R Tripp Lite

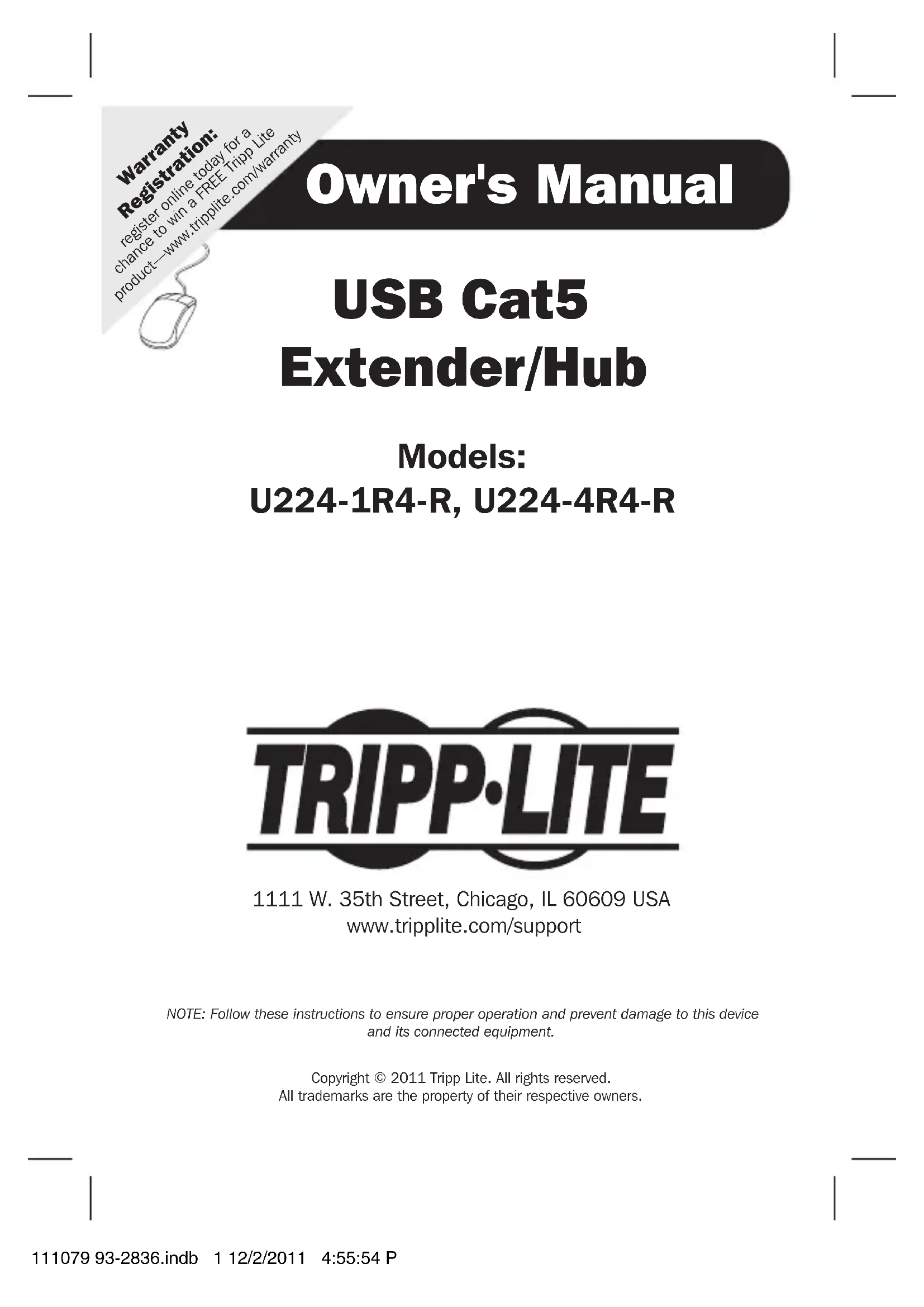

Manuel du propriétaire

Extendeur/

Concentrateur USB

Cat5

Modèles :

U224-1R4-R, U224-4R4-R

REMARQUE : Suivez ces instructions pour assurer une bonne performance et éviter l'endommagement de cet appareil et des périphériques qui lui sont raccordés.

Droits d'auteur (md) 2011 Tripp Lite. Tous droits réservés.

Toutes les marques commerciales sont la propriété de leurs titulaires respectifs.

Table des matières

Contenu de l'emballage 19

Accessoires en option 19

Définition produit 19

Installation 20

Dépannage 22

Garantie 23

English 1

Español 9

Contenu de l'emballage

• Module local
• Module distant
  • Alimentation électrique CC 5V, 2A
  • Manuel du propriétaire

Accessoires en option

• Câbles Cat6, série N202-
• Câbles USB 1.1 A/B, série U012
• Câbles USB 2.0 A/B, série U022

Définition produit

• Prolonge un signal USB 1.1 jusqu'à 45,7 m (150 pi) de l'ordinateur
• L'U224-1R4-R est équipé de 3 ports USB 2.0 locaux et de 1 port USB 1.1 à distance
  • L'U224-4R4-R est équipé de 4 ports USB 1.1 à distance
• Les ports à distance supportent des dispositifs USB 2.0 aux vitesses de l'USB 1.1.
• Prêt à l'emploi; ne nécessite aucun logiciel

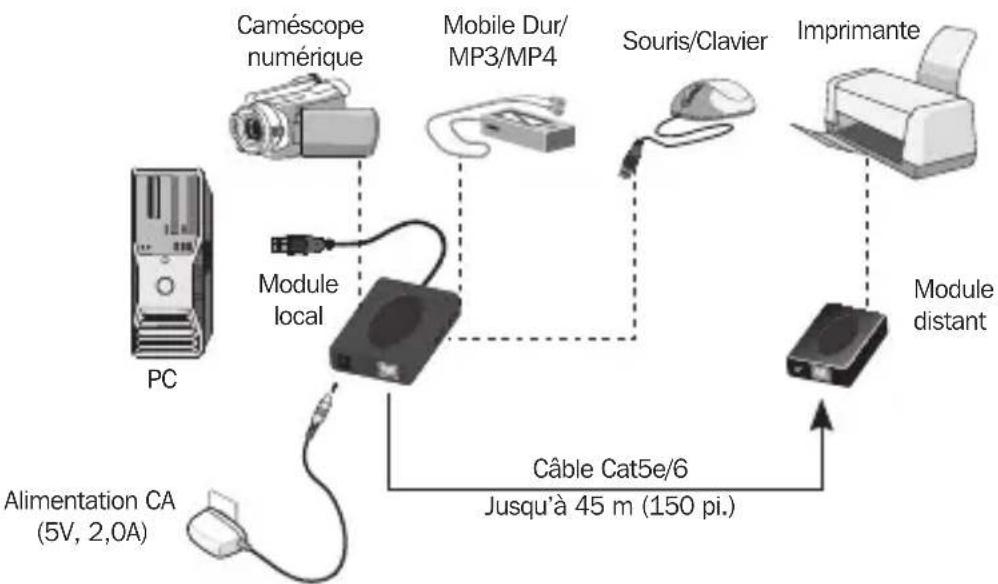

Installation

Remarque :

1. Le diagramme ci-dessus illustre une installation de l'U224-1R4-R. L'installation du U224-4R4-R sera identique, à l'exception que tous les 4 ports USB seront localisés sur l'unité à distance, et que le bloc d'alimentation externe sera branché à l'unité à distance.
2. Effectuez un essai afin de vous assurer que toute l'installation fonctionne correctement avant de passer des câbles dans le plafond ou les murs.
3. Les ports USB locaux fourniront un signal USB 2.0 alors que les ports USB à distance fourniront seulement un signal USB 1.1.

Installation suite

1 Connectez l'unité locale à un ordinateur en utilisant le câble USB incorporé.

• U224-1R4-R – Aucun voyant DEL allumé à ce point.
- U224-4R4-R – Le voyant DEL rouge sur l'unité locale s'allume pour indiquer qu'il reçoit de la puissance du port USB de l'ordinateur.

2 (U224-1R4-R seulement) Connectez la source

d'alimentation externe à l'unité locale, puis branchez-la dans un parasurtenseur, une unité de distribution de courant électrique (PDU) ou un système d'alimentation sans coupure (ASC) de Tripp Lite.

En utilisant un câble de catégorie 5 améliorée/catégorie 6, connectez les ports RJ45 sur l'unité locale et l'unité à distance.

• U224-1R4-R – Le voyant DEL rouge sur l'unité à distance s'allume pour indiquer qu'il est connecté à l'unité locale.
  • U224-4R4-R – Aucun voyant DEL additionnel n'est allumé à ce point.

4 (U224-4R4-R seulement) Connectez la source

d'alimentation externe à l'unité à distance, puis branchez-la dans un parasurtenseur, une unité de distribution de courant électrique (PDU) ou un système d'alimentation sans coupure (ASC) de Tripp Lite.

- U224-4R4-R – Le voyant DEL rouge sur l'unité à distance s'allume pour indiquer qu'il reçoit de la puissance de la source d'alimentation externe.

Installation suite

5 Connectez un dispositif USB à un port disponible sur l'unité locale et/ou l'unité à distance. Remarque : Les ports à distance supportent des dispositifs USB 2.0 aux vitesses de l'USB 1.1.

- U224-1R4-R – Sur l'unité locale, les voyants DEL verts à côté des ports USB s'allument pour indiquer qu'un dispositif USB est connecté et le voyant DEL rouge entre la puissance et les connecteurs femelles RJ45 s'allume pour indiquer qu'un dispositif USB est connecté à l'unité à distance.

- U224-4R4-R – Sur l'unité à distance, les voyants DEL verts à côté des ports USB s'allument pour indiquer qu'un dispositif USB est connecté.

6 Répétez l'étape 5 pour chaque dispositif USB additionnel que vous désirez connecter.

Dépannage

Si votre Extendeur/Concentrateur USB Cat5 ne fonctionne pas proprement, essayez les solutions suivantes :

• Assurez-vous que le module est connecté à l'adaptateur CA inclus et branché à une source d'alimentation en marche
  • Assurez-vous que le câble Cat5e/6 qui connecte les modules local et distant n'est plus long que 45 m (150 pi)
  • Assurez-vous qu'aucun des câbles USB utilisés pour connecter le périphérique à l'Extendeur/Concentrateur USB Cat5 n'est plus long que 5 m (16 pi)
• Assurez-vous que le câble Cat5e/6 fonctionne proprement en le connectant entre deux périphériques dont vous êtes sûr qu'ils sont en bonne marche (ex. connectez un ordinateur en bonne marche à un réseau actif et essayez d'accéder à l'Internet). Si le câble Cat5e/6 ne fonctionne pas dans cet environnement, essayez d'utiliser un autre câble Cat5e/6.

Dépannage suite

- Assurez-vous que le câble USB fonctionne proprement en le connectant à un périphérique dont vous êtes sûr qu'il est en bonne marche (ex. branchez une imprimante USB directement à un ordinateur). Si ceci ne marche pas, essayez d'utiliser un autre câble USB.

- Assurez-vous que le périphérique USB que vous connectez fonctionne proprement en le connectant à un périphérique actif à l'aide d'un câble USB dont vous êtes sûr qu'il est en bonne marche (ex. connectez une imprimante USB à un ordinateur à l'aide d'un câble dont vous êtes sûr qu'il est en bonne marche). Si ceci ne marche, votre périphérique USB pourrait ne pas être en bonne marche.

Garantie

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont dépourvus de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale.

L'obligation de TRIPP LITE, selon cette garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel qui a été endommagé suite à un accident, négligence ou application abusive, ou qui a été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI ELLE A ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de frais, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Garantie suite

L'information de conformité WEEE pour les clients de Tripp Lite et recycleurs (Union européenne)

Sous les directives et règlements sur les déchets d'équipement électriques et électroniques (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent du matériel électrique et électronique neuf de Tripp Lite, ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut

AVERTISSEMENT

Il est déconseillé d'utiliser cet équipement dans des applications médicales où une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou altérer notablement sa sécurité ou son efficacité. Ne pas utiliser cet équipement en présence d'un mélange anesthétique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.

La politique de Tripp Lite est celle d'une amélioration continuelle. Les spécifications peuvent être modifiées sans préavis.
