MANUAL DE USUARIO U224-1R4-R Tripp Lite

Manual del Propietario

Extensor/Hub USB Cat5

Modelos: U224-1R4-R, U224-4R4-R

TRIPP·LITE

NOTA: Siga estas instrucciones para garantizar un funcionamiento adecuado e impedir que se dañe este dispositivo y sus equipos conectados.

Copyright © 2011 Tripp Lite. Todos los derechos reservados. Todas las marcas comerciales son de propiedad de sus respectivos dueños.

Índice

Contenidos del Embalaje 11

Accesorios Opcionales

Características del Producto 11

Instalación 12

Solución de Problemas 15

Garantía 16

English 1

Français 17

Contenidos del Embalaje

• Unidad local
• Unidad remota
• Fuente de alimentación de 5V, 2A CD
  • Manual del Propietario

Accesorios Opcionales

• Cables Cat6 Serie N202
• Cables USB 1.1 A/B Serie U012
• Cables USB 2.0 A/B Serie U022

Características del Producto

• Extiende una señal USB 1.1 hasta a 150 pies (45.7 m) de distancia de una computadora
• U224-1R4-R cuenta con 3 puertos USB 2.0 locales y 1 puerto USB 1.1 remoto
  • U224-4R4-R cuenta con 4 puertos USB 1.1 remotos
• Los puertos remotos soportan dispositivos USB 2.0 a velocidades de USB 1.1
• Conectar y usar; No se necesita software

Instalación

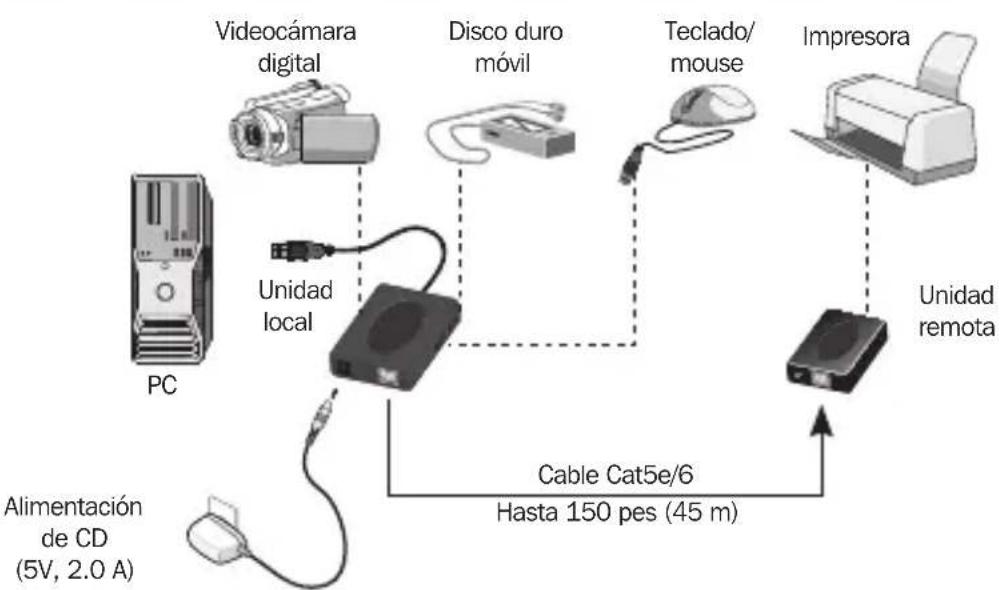


Nota:

1. El diagrama anterior muestra la instalación de U224-1R4-R. La instalación para el U224-4R4-R será la misma, excepto que los 4 puertos USB están localizados en la unidad remota y la fuente de energía externa se conecta a la unidad remota.
2. Antes de hacer el tendido de cables a través del techo o las paredes, pruebe toda la instalación para asegurarse de que funciona correctamente.
3. Los puertos USB proporcionarán una señal USB 2.0, mientras que los puertos remotos proporcionarán solamente una señal USB 1.1.

Instalación continuación

1 Conecte la unidad local a una computadora usando el cable USB integrado.

• U224-1R4-R – No hay LEDs encendidos en este punto.
- U224-4R4-R – El LED Rojo en la unidad local se enciende para indicar que está recibiendo energía desde el puerto USB de la computadora.

2 (U224-1R4-R solamente) Conecte la alimentación

externa de energía a al unidad local y entonces conéctela a un Supresor Sobretensiones, una Unidad de Distribución de Energía (PDU) o un Sistema de Respaldo Ininterrumpible (UPS) de Tripp Lite.

3 Usando un cable Cat5/6, conecte los puertos RJ45 en las unidades local y remota.

• U224-1R4-R – El LED Rojo en la unidad remota se ilumina para indicar que está conectada a la unidad local.
  • U224-4R4-R – No hay LEDs adicionales encendidos en este punto.

4 (U224-4R4-R solamente) Conecte la alimentación

externa de energía a al unidad remota y después conéctela a un supresor de sobretensiones, una Unidad de Distribución de Energía (PDU) o un Sistema de Respaldo Ininterrumpible (UPS) de Tripp Lite.

- U224-4R4-R – El LED Rojo en la unidad remota se enciende para indicar que está recibiendo energía de una fuente de alimentación externa.

Instalación continuación

5 Conecte un dispositivo USB a un puerto disponible en las unidades local y/o remota. Nota: Los puertos remotos permiten dispositivos USB 2.0 a velocidades de USB 1.1.

- U224-1R4-R – En la unidad local los LEDs Verdes próximos a los puertos USB se encienden para indicar que está conectado un dispositivo USB y el LED Rojo entre los conectores de alimentación de energía y RJ45 se enciende para indicar que está conectado un dispositivo USB a la unidad remota. - U224-4R4-R – En la unidad remota, los LEDs Verdes próximos a los puertos USB se encienden para indicar que está conectado un dispositivo USB.

6 Repita el paso 5 para cada USB adicional que desee conectar.

Solución de Problemas

Si su Extensor/HUB USB Cat5 no está funcionando adecuadamente, intente lo siguiente:

- Asegúrese de que la unidad está conectada al adaptador CA incluido y que está enchufado en una fuente de energía que funcione

- Cerciórese de que el cable Cat5e/6 que conecta las unidades local y remota no supere los 150 pies (45m)

- Asegúrese de que ninguno de los cables USB que se vayan a usar para conectar un dispositivo al Extensor/Hub USB Cat5 tengan una longitud mayor a 16 pies (5m)

- Cerciórese de que el cable Cat5e/6 esté funcionando adecuadamente conectándolo entre dos dispositivos que usted sepa que funcionan bien (por ejemplo, conecte una computadora que funcione a una red activa y trate de ingresar a Internet). Si el cable Cat5e/6 no funciona en este entorno, trate de emplear otro cable Cat5e/6.

- Asegúrese de que el cable USB funciona apropiadamente conectándolo a un dispositivo que usted sepa que funciona bien (por ejemplo, enchufe una impresora USB directamente a su computadora). Si esto no resulta, pruebe usando otro cable USB.

- Cerciórese de que el dispositivo USB que está conectando funcione bien enchufándolo a un dispositivo que funcione mediante un cable USB que usted sepa que no tiene problemas (por ejemplo, conecte una impresora USB a una computadora funcionando con un cable USB que usted sabe que esá bueno).

Garantía

El equipo se fabrica para que no presente fallas de materiales ni de fabricación durante el siguiente período de garantía limitada:

1 año para piezas y mano de obra.

Con esta opción, repare o sustituya el equipo, siempre que el equipo no haya sido sometido a algún abuso o modificación mecánica, eléctrica o de otro tipo, y si el equipo falla y la compañía es notificada dentro del primer año de la primera compra. Esta garantía se entrega en lugar de todas las otras garantías expresas o implícitas, incluyendo sin limitación, cualquier garantía de implícita o de comerciabilidad o idoneidad para un propósito particular, para todas las cuales se ha hecho una exención de responsabilidad. La información contenida en este manual se ha revisado cuidadosamente y se cree que es precisa, sin embargo, la empresa no se responsabiliza por imprecisiones que pueden estar contenidas en este manual. En ningún caso será responsable de daños directo, indirecto, especial, incidental o consecuente como resultado de algún defecto u omisión en este manual, aun cuano se advirtiera de la posibilidad de dichos daños. La información técnica contenida aquí sobre las características y especificaciones del extensor/hub USB Cat5e están sujetas a cambios sin notificación previa.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clientes compran nuevos equipos eléctricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre productos similares (esto varía dependiendo del país)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

ADVERTENCIA

El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda razonablemente hacer suponer que causará fallas en el equipo de soporte de vida o afecte significativamente su seguridad o efectividad, no está recomendado. No use este equipo en la presencia de una mezcla anestésica inflamable con aire, oxigeno u óxido nitroso.

Tripp Lite tiene una política de mejoramiento continuo. Las especificaciones están sujetas a cambio sin previo aviso.
