Type de produit Ensemble de jeu extérieur (balançoire, toboggan, mur d’escalade)
Marque Backyard Discovery
Modèle Bristol Point
Dimensions hors tout (L x l x H) 6,3 m x 4,5 m x 3,3 m
Zone de jeu sécuritaire requise 10,3 m x 8,6 m (extension de 2 m de chaque côté)
Hauteur de chute maximale 2,1 m
Âge recommandé À partir de 3 ans (ne convient pas aux moins de 36 mois)
Nombre maximum d’enfants 9
Charge maximale par enfant (activités individuelles) 68 kg
Charge maximale par enfant (activités collectives) 54 kg
Matériaux principaux Bois traité, acier galvanisé, plastique
Fonctions incluses 2 balançoires, 1 trapèze, toboggan, mur d’escalade, volant, télescope, cloche, robinet décoratif
Assemblage nécessaire Oui, par un adulte (notice incluse, application BILT disponible)
Outils recommandés pour l’assemblage Perceuse, mèches (1/8, 3/16, 3/8, 7/16 po), tournevis cruciforme, clés (1/2, 9/16 po), clé à cliquet, marteau, maillet, mètre ruban, équerre
Entretien et nettoyage Nettoyer avec un chiffon humide ; vérifier régulièrement les boulons, écrous et bois ; appliquer un produit de protection du bois si nécessaire
Consignes de sécurité Placer sur un terrain plat, à plus de 2 m de tout obstacle ; ancrer au sol avec les piquets fournis ; ne pas utiliser sans surveillance
Pièces détachées et réparabilité Pièces disponibles via le fabricant (références en notice) ; enregistrement recommandé pour les mises à jour
Garantie Se référer au manuel du propriétaire (sous réserve des conditions générales)
Usage Résidentiel extérieur uniquement
Pays de fabrication Non spécifié (généralement Asie)

FOIRE AUX QUESTIONS - Bristol Point Backyard Discovery

Quelles sont les dimensions de la zone de jeu sécuritaire ?
La zone de jeu sécuritaire s'étend sur 2 m de chaque côté de l'ensemble, soit une surface totale de 10,3 m x 8,6 m.
Combien d'enfants peuvent jouer simultanément ?
Le nombre maximum recommandé est de 9 enfants, avec une charge individuelle maximale de 68 kg pour les activités individuelles et 54 kg pour les activités collectives.
L'assemblage est-il difficile ?
L'assemblage est prévu pour un adulte et nécessite plusieurs outils (perceuse, clés, etc.). Un manuel imprimé est fourni, et l'application BILT propose des instructions 3D interactives pour faciliter le montage.
Faut-il fixer la structure au sol ?
Oui, impérativement. Des piquets de sol sont fournis pour ancrer l'ensemble. Ne pas les utiliser annule la garantie et présente un risque de blessure.
Quel entretien régulier est recommandé ?
Vérifiez régulièrement l'état du bois, des boulons et des chaînes. Nettoyez avec un chiffon humide. Appliquez un produit de protection du bois si nécessaire pour prolonger la durée de vie.
Y a-t-il un risque de basculement ?
L'ensemble doit être installé sur un terrain plat et solidement ancré. La zone de jeu sécuritaire garantit un espace libre de tout obstacle pour éviter les chutes.
Puis-je commander des pièces de rechange ?
Oui, les pièces détachées sont disponibles via le fabricant. Référez-vous aux numéros de pièces indiqués dans le manuel (ex. A100069 pour un maillon rapide). Enregistrez votre produit pour recevoir les mises à jour.
Quels accessoires sont inclus ?
L'ensemble comprend : 2 sièges de balançoire verts, un trapèze, un toboggan, un volant, un télescope, une cloche, un robinet décoratif, et tout le matériel de quincaillerie nécessaire.
Peut-on le laisser dehors toute l'année ?
Il est conçu pour un usage extérieur résidentiel. Cependant, exposez-le aux intempéries ; un traitement du bois et un nettoyage régulier sont recommandés pour éviter la détérioration.
À partir de quel âge est-il adapté ?
Il est destiné aux enfants de 3 ans et plus. Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

Questions des utilisateurs sur Bristol Point Backyard Discovery

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Jouets au format PDF gratuitement ! Retrouvez votre notice Bristol Point - Backyard Discovery et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Bristol Point de la marque Backyard Discovery.

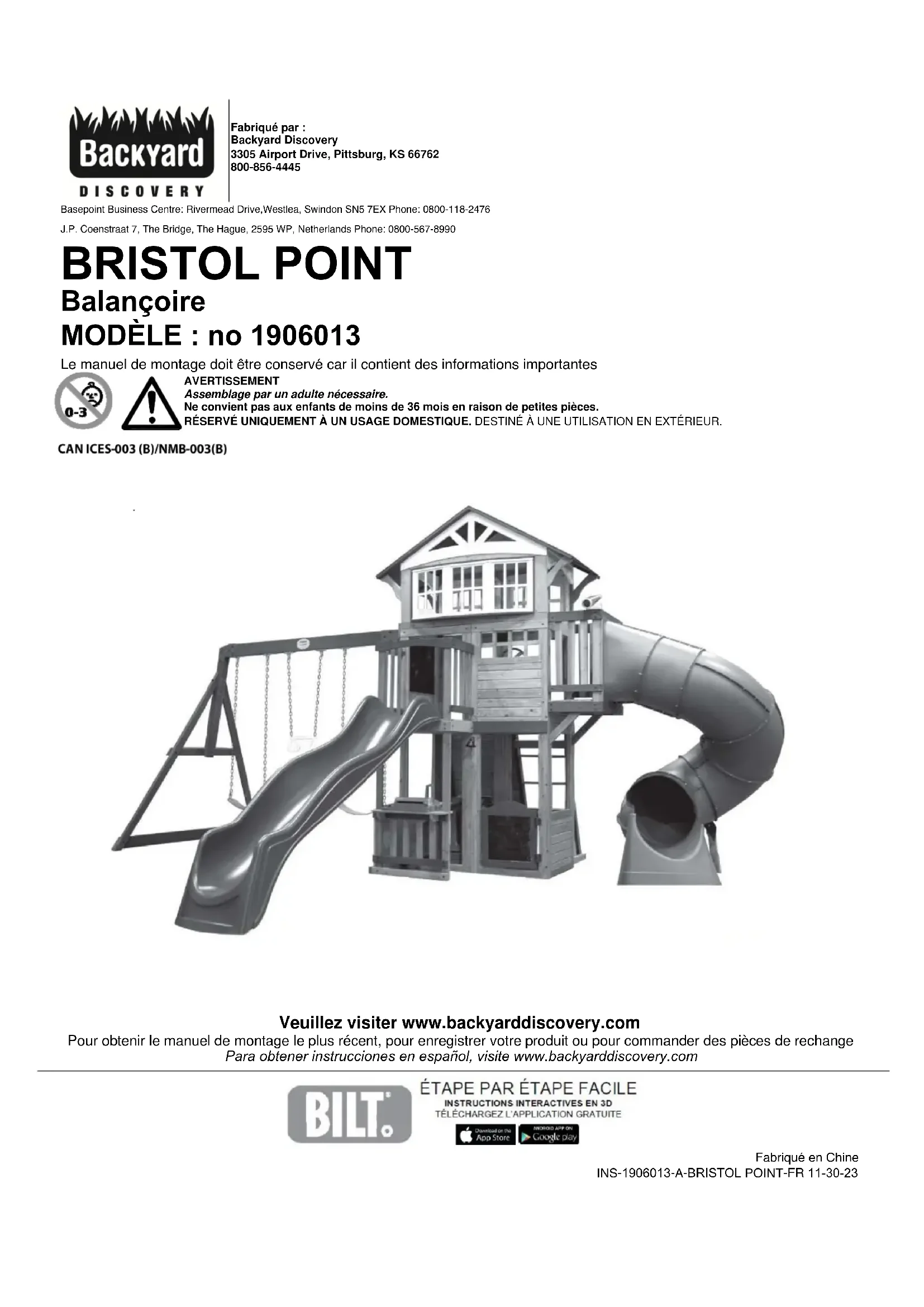

MODE D'EMPLOI Bristol Point Backyard Discovery

Le manuel de montage doit être conservé car il contient des informations importantes

Backyard Discovery Bristol Point - 1

Backyard Discovery Bristol Point - 2

AVERTISSEMENT

Assemblage par un adulte nécessaire.

Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR.

CAN ICES-003 (B)/NMB-003(B)

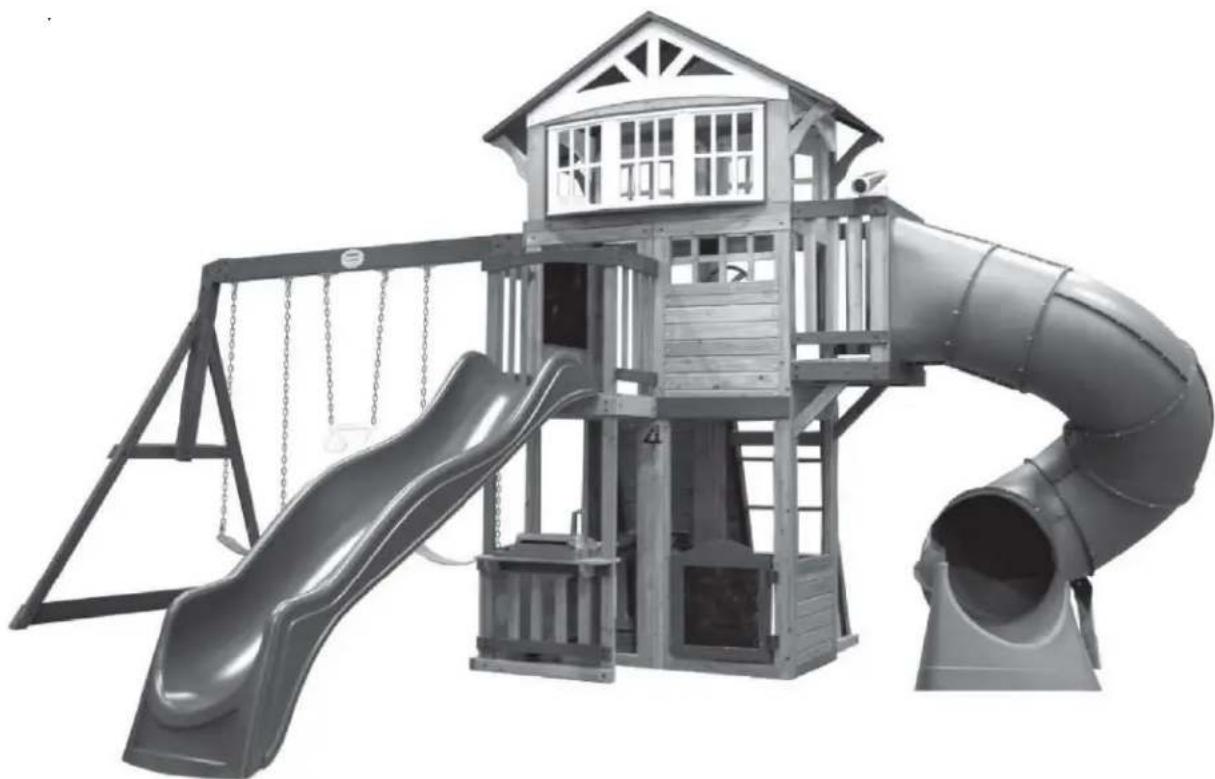

Backyard Discovery Bristol Point - 3

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange

Placez la balançoire sur un terrain plat, à au moins 6 pi - 7 po [2 m] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

  • Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
  • L'aire de jeu sécurisée fait référence à une zone s'étendant sur 6 pi 7 po (2 m) au-delà de l'ensemble de jeu, de tous les côtés, y compris l'espace situé au-dessus de l'ensemble de jeu.

SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE

Dimensions au sol

20 pi - 6 3/8 po (6,3m) x 14 pi - 11 po (4,5m) x 10 pi - 9 1/8 po (3,3m)

Zone de jeu sécuritaire

33 pi - 8 3/8 po x 28 pi - 1 po

Backyard Discovery Bristol Point - SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE - 1

text_image 33 pi - 8 3/8 po [10,3 m] 20 pi - 6 3/8 po [6,3 m] 28 pi - 1 po [8,6 m] 14 pi - 11 po [4,5 m] 6 pi - 7 po [2 m] Zone de jeu sécuritaire 6 pi - 7 po [2 m]

HAUTEUR DE JEU SÉCURITAIRE : 17 PI-4 1/8 PO [5,2M] HAUTEUR DE CHUTE MAXIMALE : 2,10 m [6 pi - 11 1/4 po]

Backyard Discovery Bristol Point - SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE - 2

text_image 6 pi - 11 1/4 po [2,1 m] 10 pi - 9 1/8 po [3,3 m]

Informations générales

Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement.

Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel.

Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants.

Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.

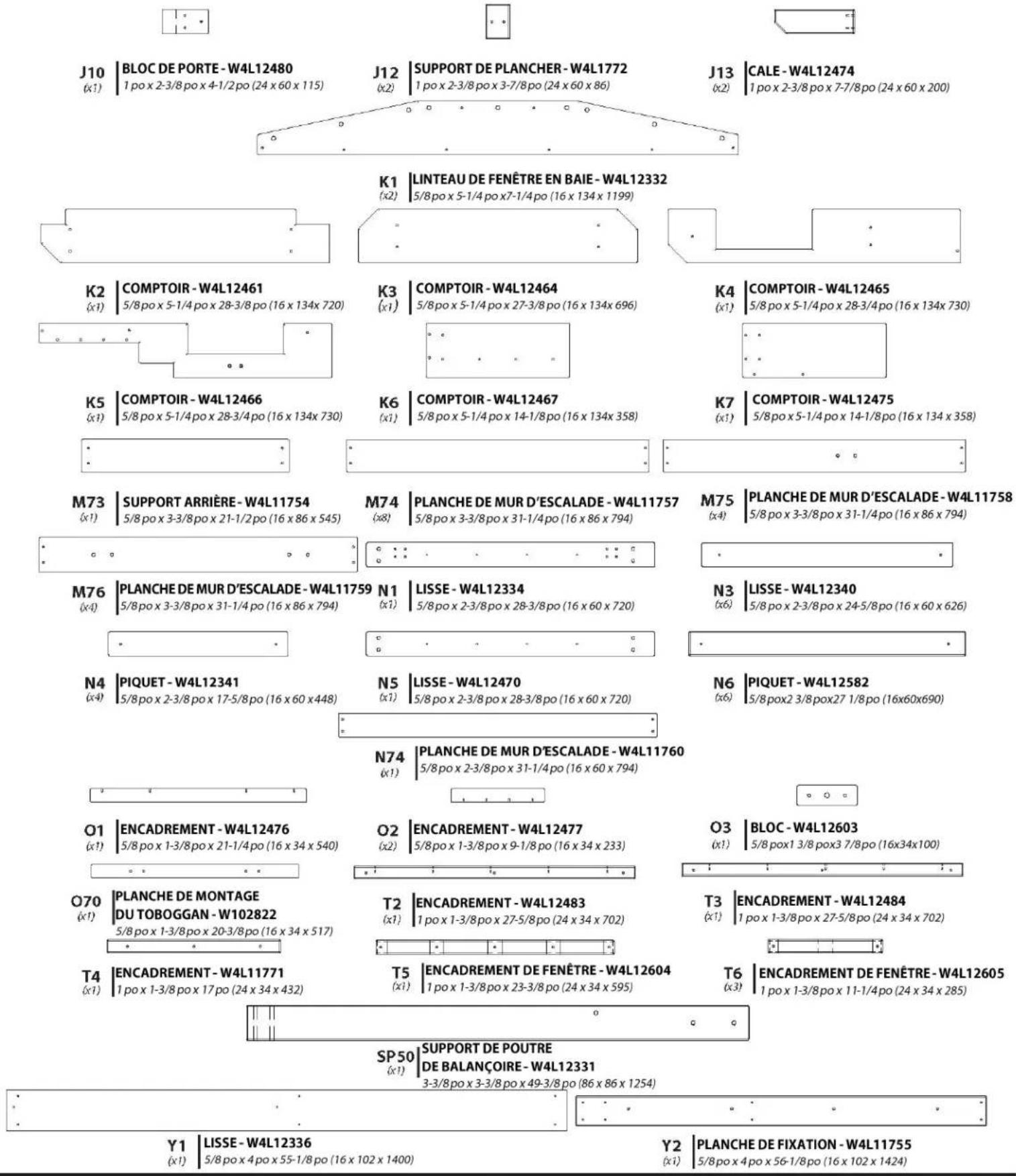

Composants en bois (pas à l'échelle)

Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 1

natural_image Pure horizontal line with no text, numbers, or symbols

A1 POUTRE DEBALANÇOIRE - W4L12327 (x1) 3-3/8 po x 5-1/4 po x 89-1/2 po (86 x 134 x 2274)

Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 2
A2 POUTRE DE BALANÇOIRE BLOC 9PO - W4L12326 (x1) 3-3/8 po x 5-1/4 po x 9 po (86 x 134 x 228)

Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 3

E1 LISSE-W4L12344 (x2) 1-3/8 po x 3-3/8 po x 18 po (36 x 86 x 462)
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 4

Composants en bois (pas à l'échelle)

Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 1

other | Label | Description | Value | |---|---|---| | F5 (x1) | PLANCHE DE SOL - W4L12488 | 1-3/8 po x 2-3/8 po x 24-1/4 po (36 x 60 x 617) | | G1 (x1) | CALE ANGULAIRE - W4L12473 | 1 po x 5-1/4 po x 12 po (24 x 134 x 305) | | G2 (x1) | LISSE - W4L12485 | 1 po x 5-1/4 po x 30-7/8 po (24 x 134 x 784) | | G50 (x1) | PLANCHE DE SOL - W4L12330 | 1 po x 5 1/4 po x 86 3/4 po (24x134x2202) | | H2 (x1) | LISSE ARQUÉE - W4L12342 | 1 po x 3-3/8 po x 29-1/4 po (24 x 86 x 744) | | H3 (x1) | SOLIVE DE PLANCHER - W4L12345 | 1 po x 3-3/8 po x 53-1/4 po (24x 86 x 1352) | | H4 (x1) | LISSE - W4L12452 | 1 po x 3-3/8 po x 18-1/4 po (24 x 86 x 462) | | H5 (x1) | SOLIVE DE PLANCHER - W4L12455 | 1 po x 3-3/8 po x 17-1/4 po (24 x 86 x 438) | | H6 (x1) | LISSE - W4L12456 | 1 po x 3-3/8 po x 17-3/8 po (24 x 86 x 442) | | H7 (x1) | LISSE - W4L12457 | 1 po x 3-3/8 po x 18 po (24 x 86 x 458) | | H8 (x1) | LISSE - W4L12458 | 1 po x 3-3/8 po x 29-1/4 po (24 x 86 x 744) | | H9 (x1) | LISSE - W4L12451 | 1 po x 3-3/8 po x 28 po (24 x 86 x 712) | | H10 (x4) | CALE ANGULAIRE - W4L12460 | 1 po x 3-3/8 po x13-3/8 po (24 x 86 x 340) | | H11 (x1) | LISSE - W4L12462 | 1 po x 2-3/4 po x 28 po (24 x 71 x 712) | | H12 (x1) | LISSE - W4L12463 | 1 po x 3-3/8 po x 18-1/4 po (24 x 86 x 462) | | H13 (x1) | SOLIVE DE PLANCHER - W4L12482 | 1 po x 3-3/8 po x 23po (24 x 86 x 585) | | H14 (x2) | CALE DE SOL - W4L12478 | 1 po x 3-3/8 po x 6-3/4 po (24x86x170) | | H15 (x2) | LISSE - W4L12339 | 1 po x 3-3/8 po x 18 po (24x86x458) | | H76 (x4) | ÉCHELON - W4L11753 | 1 po x 3-3/8 po x 19-3/8 po (24x86x493) | | J1 (x2) | CÔTÉ BAIE VITRÉE - W4L12333 | 1 po x 1-7/8 po x18-1/4po (24x48x464) | | J2 (x2) | LISSE - W4L12338 | 1 po x 2-3/8po x 18po (24x60x458) | | J3 (x2) | LISSE - W4L12453 | 1 po x 2-3/8po x 18-1/4po (24x60x462) | | J4 (x2) | POTEAU - W4L12454 | 1 po x 2-3/8po x 33-7/8po (24x60x859) | | J6 (x2) | CALE - W4L12469 | 1 po x 2-3/8po x 5-1/8po (24x60x130) | | J5 (x2) | CALE - W4L12468 | 1 po x 2-3/8po x 4-1/2po (24x60x115) | | J7 (x1) | PLANCHE INFÉRIEURE - W4L12471 | 1 po x 2-3/8po x 28-3/8po (24x60x720) | | J8 (x1) | CALE - W4L12472 | 1 po x 2-3/8po x 17-1/8po (24x60x434) | | J9 (x2) | CALE - W4L12479 | 1 po x 2-3/8po x 30-1/8po (24x60x765) |

Composants en bois (pas à l'échelle)
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 2

other | Section | Component | Dimension (x1) | Dimension (x2) | | :--- | :--- | :--- | :--- | | J10 | BLOC DE PORTE - W4L12480 | 1 po x 2-3/8 po x 4-1/2 po (24 x 60 x 115) | 1 po x 2-3/8 po x 3-7/8 po (24 x 60 x 86) | | J12 | SUPPORT DE PLANCHER - W4L1772 | 1 po x 2-3/8 po x 3-7/8 po (24 x 60 x 86) | 1 po x 2-3/8 po x 7-7/8 po (24 x 60 x 200) | | J13 | CALE - W4L12474 | 1 po x 2-3/8 po x 7-7/8 po (24 x 60 x 200) | 1 po x 2-3/8 po x 7-7/8 po (24 x 60 x 200) | | K1 | LINTEAU DE FENÊTRE EN BAIE - W4L12332 | 5/8 po x 5-1/4 po x7-1/4 po (16 x 134 x 1199) | 5/8 po x 5-1/4 po x7-1/4 po (16 x 134 x 1199) | | K2 | COMPTOIR - W4L12461 | 5/8 po x 5-1/4 po x 28-3/8 po (16 x 134x 720) | 5/8 po x 5-1/4 po x 27-3/8 po (16 x 134x 696) | | K3 | COMPTOIR - W4L12464 | 5/8 po x 5-1/4 po x 27-3/8 po (16 x 134x 696) | 5/8 po x 5-1/4 po x 27-3/8 po (16 x 134x 696) | | K4 | COMPTOIR - W4L12465 | 5/8 po x 5-1/4 po x 28-3/4 po (16 x 134x 730) | 5/8 po x 5-1/4 po x 28-3/4 po (16 x 134x 730) | | K5 | COMPTOIR - W4L12466 | 5/8 po x 5-1/4 po x 28-3/4 po (16 x 134x 730) | 5/8 po x 5-1/4 po x 14-1/8 po (16 x 134x 358) | | K6 | COMPTOIR - W4L12467 | 5/8 po x 5-1/4 po x 14-1/8 po (16 x 134x 358) | 5/8 po x 5-1/4 po x 14-1/8 po (16 x 134x 358) | | K7 | COMPTOIR - W4L12475 | 5/8 po x 5-1/4 po x 14-1/8 po (16 x 134x 358) | 5/8 po x 5-1/4 po x 14-1/8 po (16 x 134x 358) | | M73 | SUPPORT ARRIÈRE - W4L11754 | 5/8 po x 3-3/8 po x 21-1/2 po (16 x 86 x 545) | 5/8 po x 3-3/8 po x 31-1/4 po (16 x 86 x 794) | | M74 | PLANCHE DE MUR D'ESCALADE - W4L11757 | (x8) | PLANCHE DE MUR D'ESCALADE - W4L11757 | | M75 | PLANCHE DE MUR D'ESCALADE - W4L11758 | (x4) | PLANCHE DE MUR D'ESCALADE - W4L11758 | | M76 | PLANCHE DE MUR D'ESCALADE - W4L11759 | (x1) | LISSE - W4L12334 | | N3 | LISSE - W4L12340 | (x6) | LISSE - W4L12340 | | N4 | PIQUET - W4L12341 | (x4) | LISSE - W4L12470 | | N5 | PLANCHE DE MUR D'ESCALADE - W4L11760 | (x1) | PLANCHE DE MUR D'ESCALADE - W4L11760 | | N6 | PIQUET - W4L12582 | (x6) | PLANCHE DE MUR D'ESCALADE - W4L12582 | | O1 | ENCADREMENT - W4L12476 | (x1) | ENCADREMENT - W4L12477 | | O2 | ENCADREMENT - W4L12477 | (x2) | ENCADREMENT - W4L12477 | | O3 | BLOC - W4L12603 | (x1) | BLOC - W4L12603 | | O70 | PLANCHE DE MONTAGE DU TOBOGGAN - W102822 | (x1) | ENCADREMENT - W4L12483 | | T2 | ENCADREMENT - W4L12483 | (x1) | ENCADREMENT - W4L12483 | | T3 | ENCADREMENT - W4L12484 | (x1) | ENCADREMENT - W4L12484 | | T4 | ENCADREMENT - W4L11771 | (x1) | ENCADREMENT DE FENÊTRE - W4L12604 | | T5 | ENCADREMENT DE FENÊTRE - W4L12605 | (x3) | ENCADREMENT DE FENÊTRE - W4L12605 | | SP50 | SUPPORT DE POUTRE DE BALANÇOIRE - W4L12331 | (x1) | SUPPORT DE POUTRE DE BALANÇOIRE - W4L12331 | | Y1 | LISSE - W4L12336 | (x1) | LISSE - W4L12336 | | Y2 | PLANCHE DE FIXATION - W4L11755 | (xi) | PLANCHE DE FIXATION - W4L11755 | The diagram is part of a schematic representation and contains multiple dimension lines for the structural elements. The labels are in English. The diagram includes labels for each component and is used to determine the structure of the diagram.

Composants en bois (pas à l'échelle)

Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 1

Composants en bois (pas à l'échelle)
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 2

Accessoires (pas à l'échelle)
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 3
A6P00054
(x2)
SIÈGE DE BALANÇOIRE VERT
22 PO (55,8 CM)
A6P00054

Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 4

A100069
(x6)
MAILLON RAPIDE
A100069
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 5
A100164
(x1)
ÉTIQUETTE D'IDENTIFICATION
DE BYD

A100164
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 6
A100314
ÉTIQUETTE DE CONTRÔLE « A »

(x1)
A100314
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 7
A4M00855
(x6)
SUPPORT EN L 51X32X82X3,125
A4M00855

A100047
(x4)
CHAÎNE VERTE 57 PO (144,78 CM)
(x4)
A100047
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 8
A100107
KIT DU VOLANT

(x1)
A100107
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 9

Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 10
A100327
CHARNIÈRE À RESSORT

(x1)
A100327
Backyard Discovery Bristol Point - Composants en bois (pas à l'échelle) - 11
A4M00505
(x6)
MAILLON RAPIDE DE CROCHET
DE BALANÇOIRE - A4M00505

Accessoires (pas à l'échelle)

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 1
A4M00555 (x2)
SUPPORT EN L BLK A4M00555

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 2
A4M00558 (x1)
CHARNIÈRE SANS RESSORT A4M00558

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 3
A4M00995 (x2)
TASSEAU MÉTALLIQUE A4M00995

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 4
A6P00034 (x1)
TRAPÈZE A6P00034

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 5
A6P00036 (x6)
PRISE HC VERTE N° 1 A6P00036

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 6
A6P00037 (x6)
PRISE HC VERTE N° 2 A6P00037

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 7
A6P00096 (x1)
TÉLESCOPE A6P00096

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 8

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 9
Manuel du propriétaire

Identification des pièces
Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 10
A4M00554
(x1)
ASSEMBLAGE DE LA CLOCHE
A4M00554

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 11
A100325
(x1)
EXTENSION DE POUTRE DE
BALANÇOIRE SUPPORT
Gauche - A100325

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 12
A100326
(x1)
EXTENSION DE POUTRE DE
BALANÇOIRE SUPPORT
Droite-A100326

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 13
A6P00333
(x1)
ROBINET
A6P00333

Backyard Discovery Bristol Point - Accessoires (pas à l'échelle) - 14

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

PIÈCES EN BOIS :

  • Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
  • S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
  • Les tampons se trouvent sur la surface plane ou aux extrémités des planches.
  • Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.

REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.
Backyard Discovery Bristol Point - PIÈCES EN BOIS : - 1

text_image B04 B06 B04 B06 B08 G01 Q01 Q01 Q02 Q02 RP1 RP1

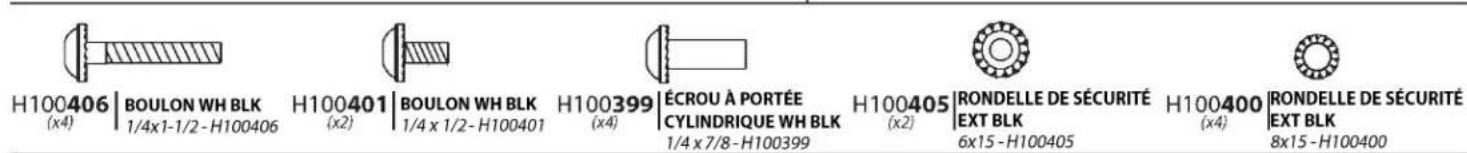

PIÈCES DE QUINCAILLERIE :

  • Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
  • Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
  • Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
  • Lors de l'assemblage, il vous suffit de vous reporter aux quatre derniers chiffres du numéro.

Backyard Discovery Bristol Point - PIÈCES DE QUINCAILLERIE : - 1

text_image H100194 (x2) | BOULON WH 5/16 x 2-1/2

PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 1

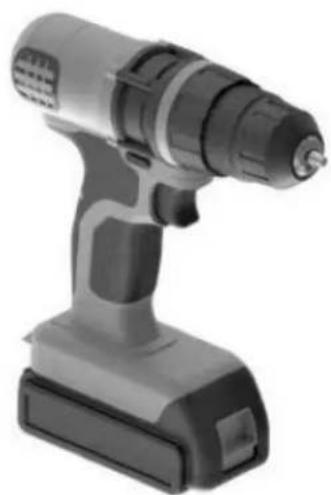

Perceuse sans fil ou perceuse électrique

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 2
Accessoires de la perceuse : Tête cruciforme

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 3

Mèches de 1/8 po, 3/16 po, 3/8 po et 7/16 po
Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 4
Tournevis cruciforme

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 5

Clés ouvertes de 1/2 po et 9/16 po

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 6

Clé à cliquet de 3/8 po, douilles standard de 1/2 po et 9/16 po, douilles profondes de 1/2 po et 9/16 po

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 7

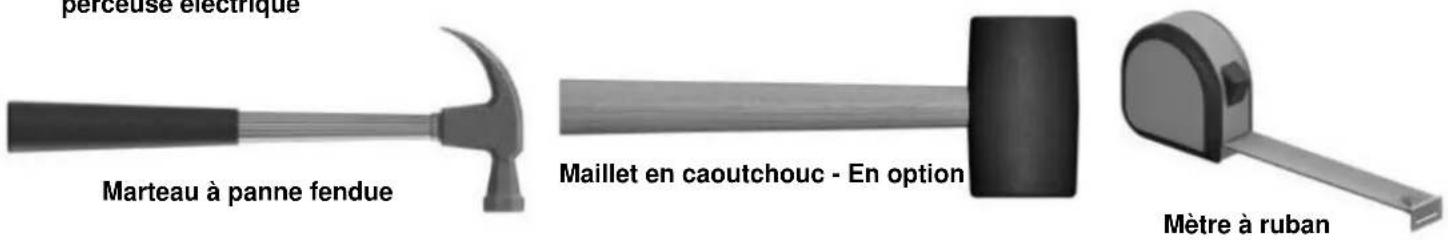

text_image perceuse électrique Marteau à panne fendue Maillet en caoutchouc - En option Mètre à ruban

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 8

text_image Équerre

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 9

Plusieurs types d'instructions de montage vous sont proposés.

  1. Manuel d'assemblage imprimé inclus avec votre produit
  2. Application BILT - Instructions interactives en 3D
  3. Combinaison du manuel imprimé et de l'application BILT (remarque : les numéros d'étape peuvent différer entre les deux méthodes)

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 10

text_image BILT.

Backyard Discovery Bristol Point - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 11

Scannez pour des instructions 3D faciles

Téléchargez l'application BILT avant de commencer

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 1

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 2

ÉCROUS À ENFONCER SUR 'WP10'.
Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 3

text_image ECROUS A ENFONCER SUR 'WP10'. 398(x2) ÉCROU A ENFONCER - 1/4 PO WP10 995 FAITES AFFLEUR ER À RAS 202(x2) VIS - 5/8 PO FAITES AFFLEUR ER À RAS H14 089(x4) VIS - 1-3/4 PO 206.5 mm 11.5/8 PO 089(x6) VIS - 1-3/4 PO J9

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 4

REMARQUE : LE LISSE « J2 » EST ASSEMBLÉ DE LA MÊME MANIÈRE DES DEUX CÔTÉS DU BALCON ILLUSTRÉ CI-DESSOUS.

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 5

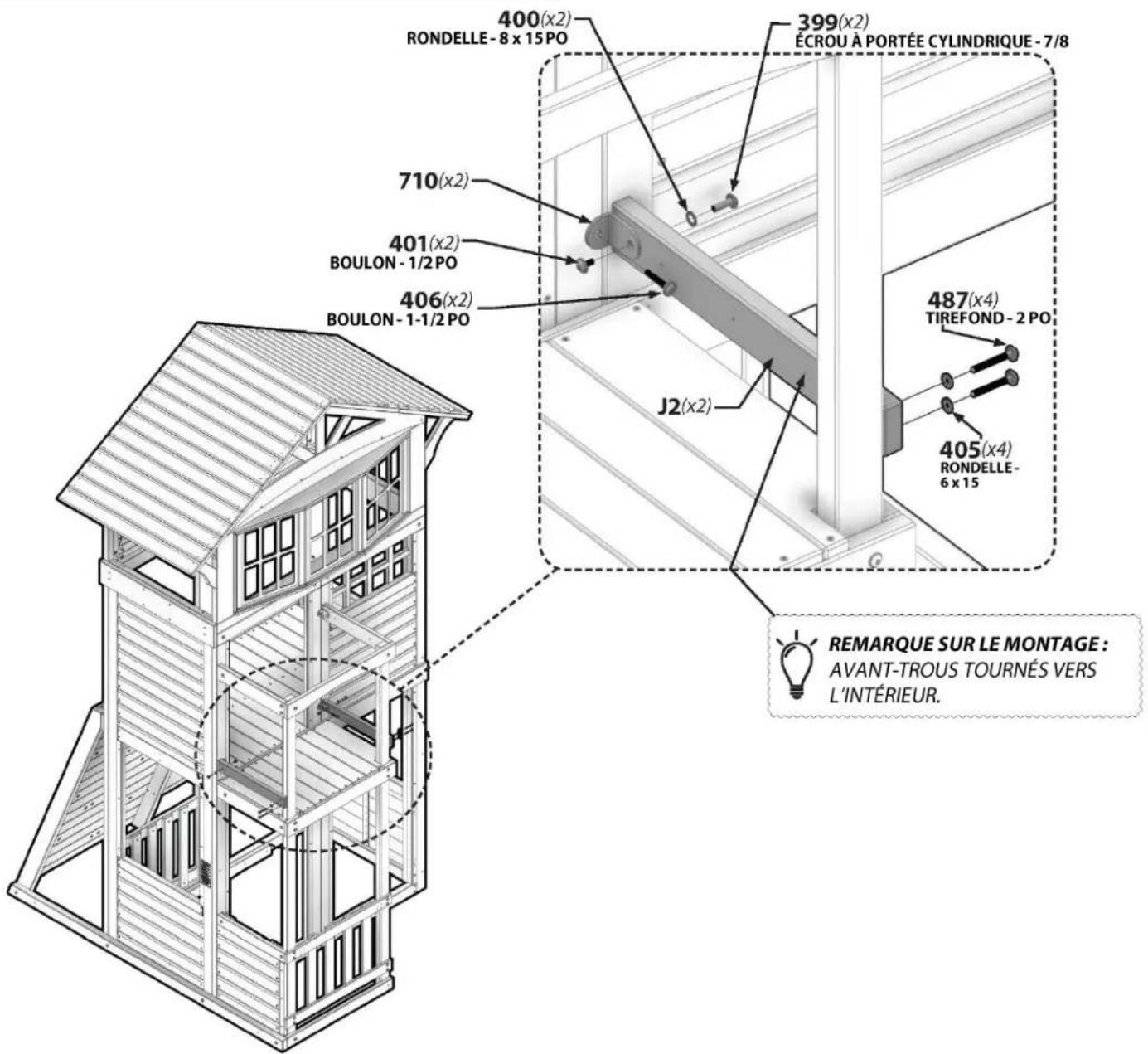

text_image 400(x2) RONDELLE - 8 x 15 PO 399(x2) ÉCROU À PORTÉE CYLINDRIQUE - 7/8 710(x2) 401(x2) BOULON - 1/2 PO 406(x2) BOULON - 1-1/2 PO J2(x2) 487(x4) TIRFOND - 2 PO 405(x4) RONDELLE - 6 x 15 REMARQUE SUR LE MONTAGE : AVANT-TROUS TOURNÉS VERS L'INTÉRIEUR.

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 6

N3 | LISSE-W4L12340

(x6) 5/8 po x 2-3/8 po x 24-5/8 po (16 x 60 x 626)

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 7

H100088

(x12)

VIS TÊTE PLATE PFH

8x1-1/8-H100088

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 8

text_image N3 2-5/8 po 67 mm 088(x12) VIS-1 PO 2-3/8 po 60 mm PLACEMENT DES PIQUETS POUR LES DEUX CÔTÉS REMARQUE SUR LE MONTAGE: AVANT-TROUS TOURNÉS VERS L'INTÉRIEUR.

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 9

Phase 6
ÉTAPE 1
Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 10

text_image E1 (x2) | LISSE - W4L12344 1-3/8 po x 3-3/8 po x 18 po (36 x 86 x 462) H9 (x1) | LISSE - W4L12451 1 po x 3-3/8 po x 28 po (24 x 86 x 712) A4M00855 (x2) | SUPPORT EN L 51X32X82X3,125 A4M00855 H100201 (x4) | VIS À TÊTE PLATE CRUCIFORME BLK 8x2-1/2 - H100201 H100568 (x4) | VIS TIREFOND WH BLK 1/4x1-1/4 - H100568 H100171 (x4) | BOULON WH BLK 1/4x1 - H100171 H100399 (x4) | ÉCROU À PORTÉE CYLINDRIQUE WH BLK 1/4 x 7/8 - H100399 H100400 (x4) | RONDELLE DESÉCURITÉ EXT BLK 8x15 - H100400

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 11

text_image REMARQUE SUR LE MONTAGE: AVANT-TROUS TOURNÉS VERS L'INTÉRIEUR. 399(x4) ÉCROU À PORTÉE CYLINDRIQUE -7/8 PO 400(x4) RONDELLE -8 X 15 568(x4) TIRFOND -1-1/4 PO 855(x2) 171(x4) BOULON -1 PO 201(x4) VIS -2-1/2 PO E1 H9 E1

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 12

F2

CALE ANGULAIRE - W4L12343

(x2)

1-3/8 po x 3-3/8 po x 20-1/8 po (36 x 86 x 510)

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 13

H100456 (x2)

VIS TREFOND WH BLK 1/4x2-1/2-H100456

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 14

H100567 (x2)

BOULON WH BLK 1/4x2-1/4-H100567

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 15

H100399 (x2)

ÉCROU À PORTÉE CYLINDRIQUE WH BLK 1/4 x 7/8 - H100399

H100405 (x4)

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 16

RONDELLE DE SÉCURITÉ EXT BLK 6x15 - H100405

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 17

H100400 (x2)

RONDELLE DE SÉCURITÉ EXT BLK 8x15 - H100400

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 18

ÉCROU À ENFONCER BLK

1/4-H100398

H100405

(x4)

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 19

IRONDELLE DE SÉCURITÉ EXT BLK

16x15-H100405

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 20

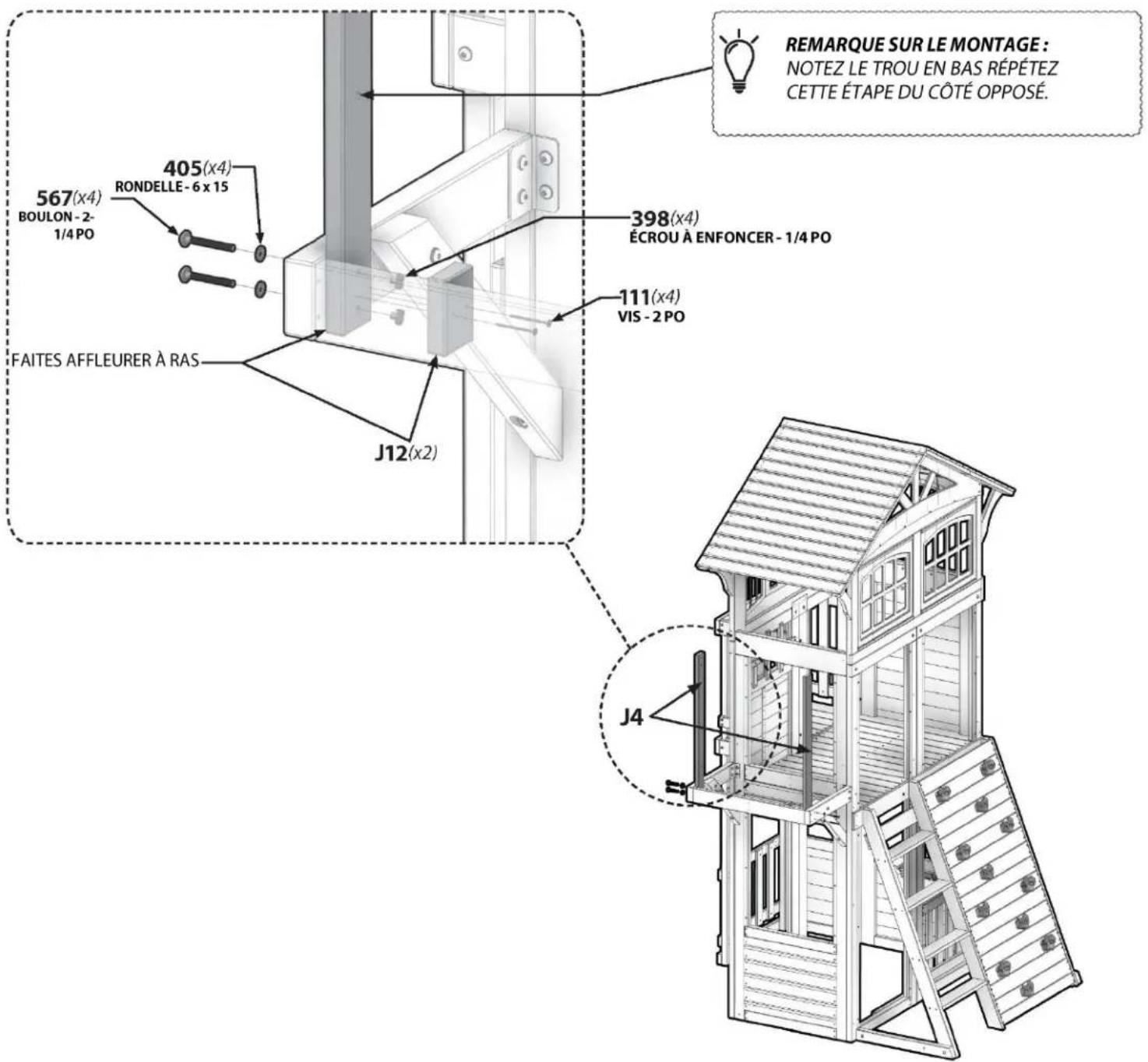

text_image REMARQUE SUR LE MONTAGE : NOTEZ LE TROU EN BAS RÉPÉTEZ CETTE ÉTAPE DU CÔTÉ OPPOSÉ. 567(x4) BOULON - 2- 1/4 PO 405(x4) RONDELLE - 6 x 15 398(x4) ÉCROU À ENFONCER - 1/4 PO 111(x4) VIS - 2 PO FAITES AFFLEURER À RAS J12(x2) J4

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 21

H5

(x1)

SOLIVE DE PLANCHER - W4L12455

1 po x 3-3/8 po x 17-1/4 po (24 x 86 x 438)

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 22

H100201

(x2)

VIS À TÊTE PLATE CRUCIFORME BLK

8x2-1/2-H100201

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 23

H100092

(x2)

VIS TÊTE PLATE PFH

8x3-H100092

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 24

text_image 092(x2) VIS - 3 PO H5 201(x2) VIS - 2-1/2 PO

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 25
FP2 (x1) PANNEAU DE PLANCHER - W2A02778 1-1/4 po x 19-9/16 po x 30-7/8 po (32 x 498 x 784)

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 26
H100086 | VIS TÊTE PLATEPFH (x28) 8x1-1/2 - H100086

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 27

text_image 086(x28) VIS - 1-1/2 PO FP2

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 28

Phase 6
ÉTAPE 6
Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 29

other | Category | Item | Value | | :--- | :--- | :--- | | Top Section | H4 (x1) | LISSE - W4L12452 1 po x 3-3/8 po x 18-1/4 po (24 x 86 x 462) | | Top Section | H11 (x1) | LISSE - W4L12462 1 po x 2-3/4 po x 28po (24 x 71 x 712) | | Top Section | H12 (x1) | LISSE - W4L12463 1 po x 3-3/8 po x 18-1/4 po (24 x 86 x 462) | | Top Section | A4M00710 (x2) | SUPPORT L NOIR 32 x 51 A4M00710 | | Bottom Section | H100406 (x4) | BOULON WH BLK 1/4x1-1/2 - H100406 | | Bottom Section | H100401 (x2) | BOULON WH BLK 1/4 x 1/2 - H100401 | | Bottom Section | H100568 (x2) | VIS TREFOND WH BLK 1/4x1-1/4 - H100568 | | Bottom Section | H100399 (x6) | ÉCROU À PORTÉE CYLINDRIQUE WH BLK 1/4 x 7/8 - H100399 | | Bottom Section | H100391 (x4) | VIS À TÊTE PLATE CRUCIFORME BLK 8x2 - H100391 | | Bottom Section | H100405 (x4) | RONDELLE DE SÉCURITÉ EXT BLK 6x15 - H100405 | | Bottom Section | H100400 (x6) | RONDELLE DE SÉCURITÉ EXT BLK 8x15 - H100400 |

Backyard Discovery Bristol Point - Scannez pour des instructions 3D faciles - 30

text_image REMARQUE SUR LE MONTAGE: AVANT-TROUS TOURNÉS VERS L'INTÉRIEUR. 400(x2) RONDELLE 8 x 15 399(x2) ÉCROU À PORTÉE CYLINDRIQUE - 7/8 PO 710(x2) 401(x2) BOULON - 1/2 PO 568(x2) TIRFOND - 1-1/4 PO H12 H11 399(x4) ÉCROU À PORTÉE CYLINDRIQUE - 7/8 PO 400(x4) RONDELLE 8 x 15 391(x4) VIS - 2 PO 406(x4) BOULON - 1 1/2 PO 405(x4) RONDELLE - 6 x 15

Phase 6

ÉTAPE 7

Backyard Discovery Bristol Point - ÉTAPE 7 - 1

J3 | LISSE-W4L12453

(x2) 1 po x 2-3/8 po x 18-1/4 po (24 x 60 x 462)

Backyard Discovery Bristol Point - ÉTAPE 7 - 2

A4M00710

(x2)

SUPPORT L NOIR 32 x 51

A4M00710

Backyard Discovery Bristol Point - ÉTAPE 7 - 3

text_image H100406 | BOULON WH BLK (×4) 1/4x1-1/2 - H100406 H100401 | BOULON WH BLK (×2) 1/4 x 1/2 - H100401 H100399 | ÉCROU À PORTÉE CYLINDRIQUE WH BLK (×4) 1/4 x 7/8 - H100399 H100405 | RONDELLE DE SÉCURITÉ EXT BLK 6x15 - H100405 H100400 | RONDELLE DE SÉCURITÉ EXT BLK 8x15 - H100400

Backyard Discovery Bristol Point - ÉTAPE 7 - 4

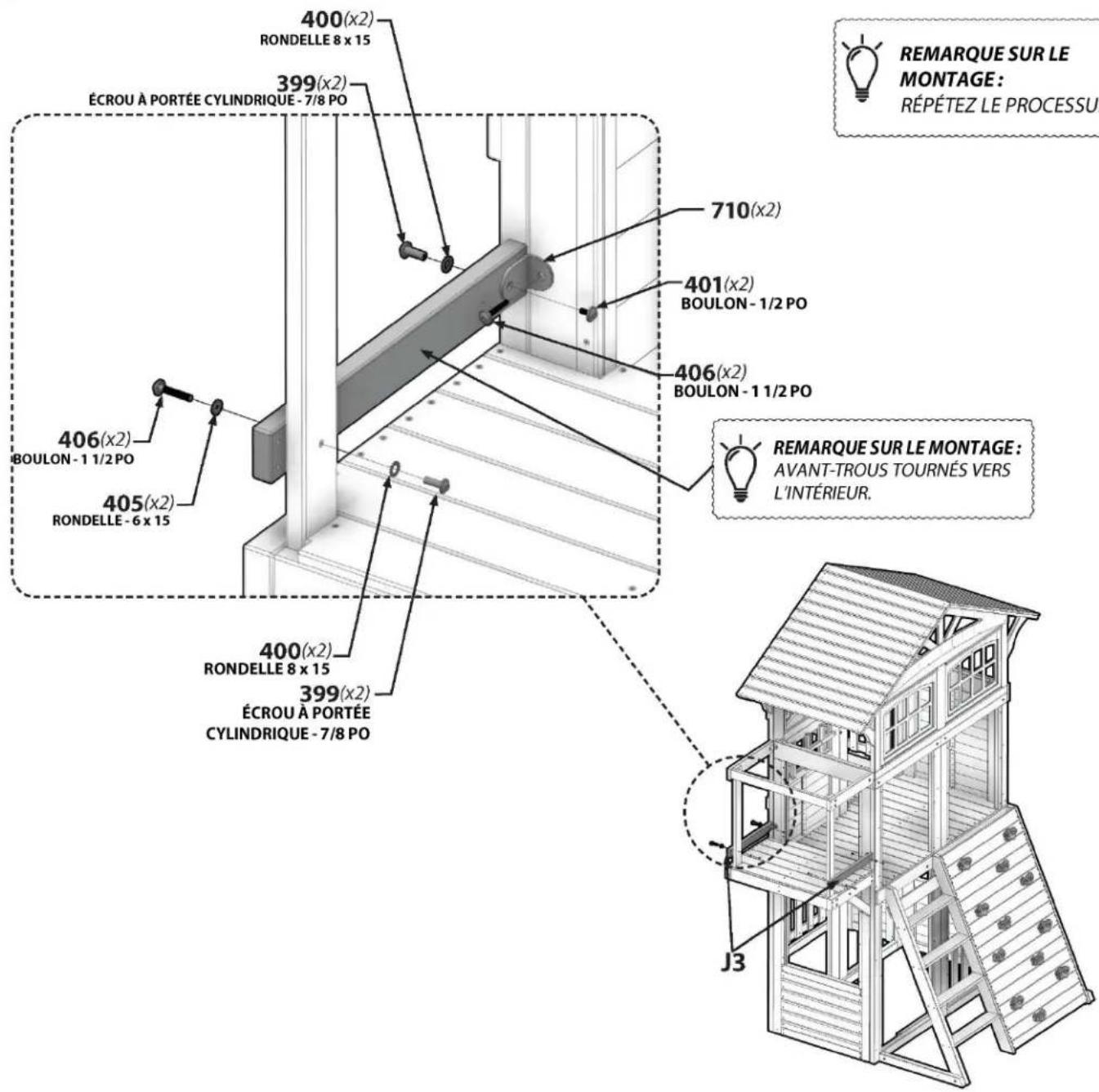

text_image 400(x2) RONDELLE 8 x 15 399(x2) ÉCROU À PORTÉE CYLINDRIQUE - 7/8 PO 710(x2) 401(x2) BOULON - 1/2 PO 406(x2) BOULON - 1 1/2 PO 405(x2) RONDELLE - 6 x 15 406(x2) BOULON - 1 1/2 PO 400(x2) RONDELLE 8 x 15 399(x2) ÉCROU À PORTÉE CYLINDRIQUE - 7/8 PO REMARQUE SUR LE MONTAGE : RÉPÉTEZ LE PROCESSU. REMARQUE SUR LE MONTAGE : AVANT-TROUS TOURNÉS VERS L'INTÉRIEUR. J3

Backyard Discovery Bristol Point - ÉTAPE 7 - 5

text_image T2 |ENCADREMENT - W4L12483 (x1) 1 po x 1-3/8 po x 27-5/8 po (24 x 34 x 702)

T3 | ENCADREMENT - W4L12484 (x1) 1 po x 1-3/8 po x 27-5/8 po (24 x 34 x 702)

Backyard Discovery Bristol Point - ÉTAPE 7 - 6
H100391 (x4)
VIS À TÊTE PLATE CRUCIFORME BLK 8x2 - H100391

Backyard Discovery Bristol Point - ÉTAPE 7 - 7
H100089 (x6)
VIS TÊTE PLATE PFH 8x1-3/4-H100089

Backyard Discovery Bristol Point - ÉTAPE 7 - 8

text_image DISTANCE PLUS COURTE À L'AVANT-TROU T3 DISTANCE PLUS LONGUE À L'AVANT-TROU 089(x6) VIS - 1-3/4 PO T2 REMARQUE SUR LE MONTAGE: REMARQUEZ LES AVANT-TROUS DES PLANCHES. 391(x4) VIS - 2 PO

Backyard Discovery Bristol Point - ÉTAPE 7 - 9

N6

(x6)

LISSE - W4L12582

5/8 pox2 3/8 pox27 1/8 po (16x60x690)

Backyard Discovery Bristol Point - ÉTAPE 7 - 10

H100088

(x12)

VIS TÊTE PLATE PFH

8x1-1/8-H100088

Backyard Discovery Bristol Point - ÉTAPE 7 - 11

text_image N6(x6) 088(x12) VIS-1-1/8 PO 1-3/4 po 45 mm 2 po 50 mm REMARQUE SUR LE MONTAGE: UTILISEZ DES AVANT-TROUS POUR L'ESPACEMENT. PLACEMENT DU PIQUET

Backyard Discovery Bristol Point - ÉTAPE 7 - 12

Phase 7

ÉTAPE 1

Backyard Discovery Bristol Point - ÉTAPE 1 - 1

J5

(x2)

CALE-W4L12468

1 po x 2-3/8 po x 4-1/2 po (24 x 60 x 115)

Backyard Discovery Bristol Point - ÉTAPE 1 - 2

J6

(x2)

CALE-W4L12469

1 po x 2-3/8 po x 5-1/8 po (24 x 60 x 130)

Backyard Discovery Bristol Point - ÉTAPE 1 - 3

H100201

(x8)

VIS À TÊTE PLATE CRUCIFORME BLK

8x2-1/2-H100201

Backyard Discovery Bristol Point - ÉTAPE 1 - 4

text_image 201(x8) VIS - 2-1/2 PO J6 J5

Backyard Discovery Bristol Point - ÉTAPE 1 - 5
Phase 7

ÉTAPE 2
Backyard Discovery Bristol Point - ÉTAPE 1 - 6

text_image K7 088(x7) VIS - 1-1/8 PO K6 REMARQUE SUR LE MONTAGE: FAITES AFFLEURER LES PLANCHES « K6 » ET « K7 ».

Backyard Discovery Bristol Point - ÉTAPE 1 - 7

REMARQUE SUR LE MONTAGE:

FAITES AFFLEURER LES PLANCHES

« K6 » ET « K7 ».

Phase 7

ÉTAPE 8

Backyard Discovery Bristol Point - ÉTAPE 8 - 1

01

(x1)

ENCADREMENT-W4L12476

5/8 po x 1-3/8 po x 21-1/4 po (16 x 34 x 540)

Backyard Discovery Bristol Point - ÉTAPE 8 - 2

H100087

(x4)

VIS TÊTE PLATE PFH

8x1-1/4-H100087

Backyard Discovery Bristol Point - ÉTAPE 8 - 3

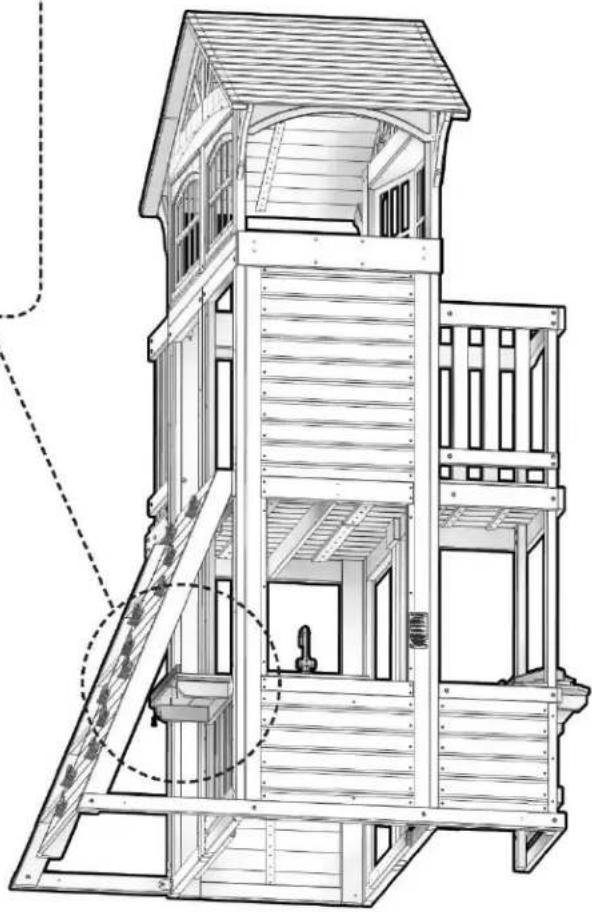

text_image O1 087(x4) VIS - 1-1/4 PO

Backyard Discovery Bristol Point - ÉTAPE 8 - 4

A100314
ÉTIQUETTE DE CONTRÔLE « A »
(x1)

Backyard Discovery Bristol Point - ÉTAPE 8 - 5
H100202
(x2)
VIS À TÊTE BOMBÉE CRUCIFORME BLK
8x5/8-H100202

Backyard Discovery Bristol Point - ÉTAPE 8 - 6

text_image 314 202(x2) VIS - 5/8 PO

Backyard Discovery Bristol Point - ÉTAPE 8 - 7
Phase 7

ÉTAPE 20
Backyard Discovery Bristol Point - ÉTAPE 8 - 8

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie qu'aucune interférence ne se produira dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être vérifié en éteignant puis en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

-- Réorienter ou déplacer l'antenne de réception.
-- Augmenter la distance entre l'équipement et le récepteur.
-- Connecter l'équipement à une prise de courant située sur un circuit différent de celui auquel le récepteur est connecté.
-- Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide
Mise en garde : Les changements ou modifications non expressément approuvé(e)s par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à utiliser l'équipement.

Backyard Discovery Bristol Point - ÉTAPE 8 - 9

text_image 202(x4) VIS - 5/8 PO 164 Insérez la chaîne dans le maillon rapide Serrez le maillon rapide 047(x4) 069(x4) 177(x2) 069(x2) 027(x2) 034

Backyard Discovery Bristol Point - ÉTAPE 8 - 10

Phase 10
ÉTAPE 1
Backyard Discovery Bristol Point - ÉTAPE 8 - 11

text_image A100178 | TARIÈRE (x7) A100178 H100567 | BOULON WH BLK (×2) 1/4x2-1/4 - H100567 H100171 | BOULON WH BLK (×2) 1/4x1-1/2 - H100406 H100400 | RONDELLE DE SÉCURITÉ EXT BLK (×7) 8x15 - H100400 H100406 | BOULON WH BLK (×3) 1/4x1-1/2 - H100406 H100404 | ÉCROU À PORTÉE CYLINDRIQUE WH BLK (×5) 1/4x5/8 - H100404 H100474 | RONDELLE PLATE BLK (×7) 9x18 - H100474 H100399 | ÉCROU À PORTÉE CYLINDRIQUE WH BLK (×2) 1/4 x 7/8 - H100399

Backyard Discovery Bristol Point - ÉTAPE 8 - 12
NE PAS UTILISER DES PIQUETS DE SOL PEUT ANNULER LA GARANTIE ET CAUSER DES BLESSURES!

Backyard Discovery Bristol Point - ÉTAPE 8 - 13

text_image AVERTISSEMENT NE PAS UTILISER DES PIQUETS DE SOL PEUT ANNULER LA GARANTIE ET CAUSER DES BLESSURES! 400(x2) RONDELLE 8 x 15 404(x2) ÉCROU À PORTÉE CYLINDRIQUE - 5/8 400(x2) 474(x2) RONDELLE PLATE BLK 406(x2) BOULON - 1-1/2 PO 178(x2) 400(x2) 404(x2) 171(x2) 474(x2) 178(x2) 406 474 INVISIBLE: 404 400 567(x1) 474(x1) INVISIBLE: 399(x1) 400(x1) 567(x1) 399(x1) 400(x1) 474(x1) 178(x1)
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Backyard Discovery

Modèle : Bristol Point

Catégorie : Jouets
