Type de produit Tour de jeu/balançoire en bois
Marque Backyard Discovery
Modèle Mystic Tower (n° 2300255)
Dimensions au sol 5,2 m x 3,9 m (17 pi 1/4 po x 12 pi 7 7/8 po)
Hauteur totale 3,9 m (12 pi 11 po)
Zone de sécurité 9,0 m x 7,9 m x 5,9 m (30 pi 2 1/4 po x 25 pi 9 7/8 po x 19 pi 6 po)
Hauteur de chute maximale 2,0 m (6 pi 8 1/4 po)
Poids maximal par enfant (activités individuelles) 68 kg (150 lb)
Poids maximal par enfant (activités collectives) 54 kg (120 lb)
Nombre maximum d'enfants 9
Matériau principal Bois (pièces en bois traité), quincaillerie métallique
Accessoires inclus Toboggan, tunnel, mur d'escalade, échelle de corde, poignées, télescope, fenêtre
Âge recommandé À partir de 3 ans (ne convient pas aux enfants de moins de 36 mois)
Assemblage Nécessite un adulte, instructions 3D interactives disponibles via l'application BILT
Usage Extérieur, usage domestique
Origine Fabriqué en Chine
Service client Royaume-Uni : 0800-118-2476, Pays-Bas : 0800-567-8990
Garantie Non spécifiée dans le manuel, consulter le fabricant

FOIRE AUX QUESTIONS - Mystic Tower Backyard Discovery

Quelles sont les dimensions hors tout de la tour Mystic Tower ?
Les dimensions au sol sont d'environ 5,2 m x 3,9 m (17 pi 1/4 po x 12 pi 7 7/8 po) et la hauteur totale est de 3,9 m (12 pi 11 po). Prévoyez une zone de sécurité de 9,0 m x 7,9 m x 5,9 m.
Combien d'enfants peuvent jouer simultanément et quel est le poids maximal ?
L'ensemble peut accueillir jusqu'à 9 enfants. Le poids maximal recommandé est de 68 kg (150 lb) par enfant pour les activités individuelles et de 54 kg (120 lb) pour les activités collectives.
À partir de quel âge ce jeu est-il adapté ?
Il est recommandé pour les enfants à partir de 3 ans. Il ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.
L'assemblage est-il difficile ?
L'assemblage nécessite un adulte et est détaillé dans un manuel de 129 pages. Vous pouvez également utiliser l'application BILT pour des instructions interactives en 3D, ce qui facilite grandement le montage.

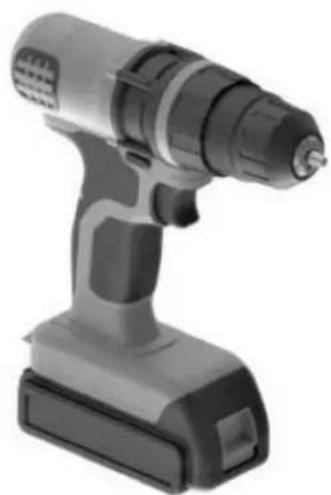

Quels outils sont nécessaires pour le montage ?
Vous aurez besoin d'une perceuse sans fil, de forets (1/8 po, 3/16 po, 3/8 po, 7/16 po), de tournevis cruciformes, de clés ouvertes de 1/2 po et 9/16 po, d'une clé à cliquet avec douilles, d'un marteau, d'un maillet en caoutchouc (optionnel), d'un mètre ruban et d'une équerre.
La tour nécessite-t-elle un entretien particulier ?
Vérifiez régulièrement l'état du bois, des fixations et des accessoires. Serrez les boulons si nécessaire et appliquez un traitement protecteur pour le bois si exposé aux intempéries. Un nettoyage périodique avec un chiffon humide est recommandé.
Quels sont les accessoires inclus avec la Mystic Tower ?
L'ensemble comprend un toboggan moulé de 8 pi, un tunnel, un mur d'escalade avec prises, une échelle de corde, des poignées métalliques, un télescope et une fenêtre ovale.
Puis-je commander des pièces de rechange ?
Oui, visitez le site www.backyarddiscovery.com pour commander des pièces de rechange. Vous pouvez également enregistrer votre produit et télécharger le manuel le plus récent.
Quelle est la hauteur de chute maximale et comment sécuriser la zone ?
La hauteur de chute maximale est de 2,0 m (6 pi 8 1/4 po). Placez la structure sur un terrain plat à au moins 2 m de tout obstacle. La zone de sécurité doit être dégagée et recouverte d'un matériau amortissant (ex. copeaux de bois).
La tour est-elle adaptée à une utilisation en intérieur ?
Non, la Mystic Tower est réservée à un usage domestique en extérieur. Elle n'est pas conçue pour l'intérieur.

Questions des utilisateurs sur Mystic Tower Backyard Discovery

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Jouets au format PDF gratuitement ! Retrouvez votre notice Mystic Tower - Backyard Discovery et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Mystic Tower de la marque Backyard Discovery.

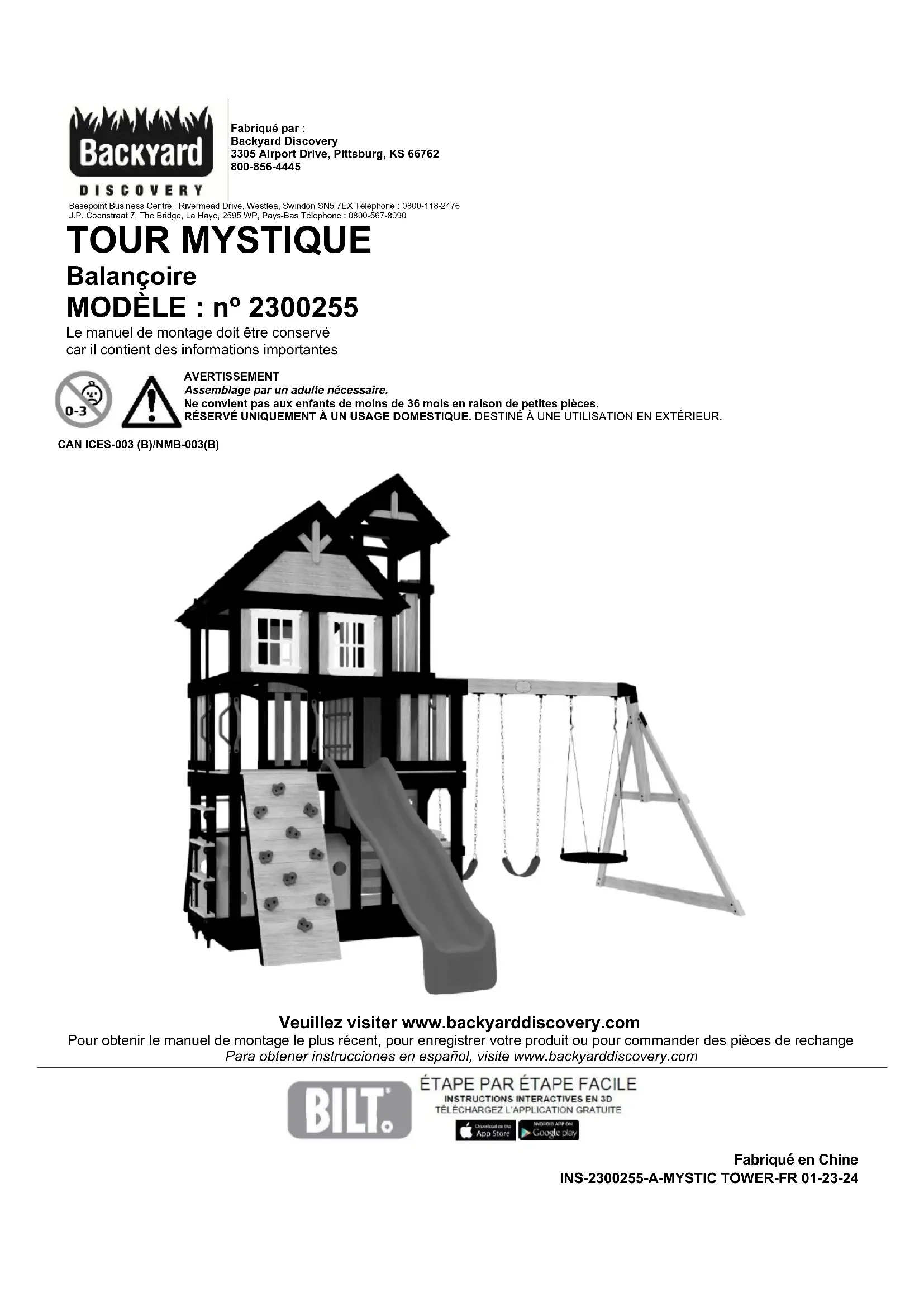

MODE D'EMPLOI Mystic Tower Backyard Discovery

Basepoint Business Centre : Rivermead Drive, Westlea, Swindon SN5 7EX Téléphone : 0800-118-2476 J.P. Coenstraat 7, The Bridge, La Haye, 2595 WP, Pays-Bas Téléphone : 0800-567-8990

TOUR MYSTIQUE

Balançoire

MODELE : n° 2300255

Le manuel de montage doit être conservé car il contient des informations importantes

Backyard Discovery Mystic Tower - MODELE : n° 2300255 - 1

Backyard Discovery Mystic Tower - MODELE : n° 2300255 - 2

AVERTISSEMENT

Assemblage par un adulte nécessaire.

Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR.

CAN ICES-003 (B)/NMB-003(B)

Backyard Discovery Mystic Tower - MODELE : n° 2300255 - 3

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange Para obtener instrucciones en español, visite www.backyarddiscovery.com

Backyard Discovery Mystic Tower - MODELE : n° 2300255 - 4

ÉTAPE PAR ÉTAPE FACILE

INSTRUCTIONS INTERACTIVES EN 3D TÉLÉCHARGEZ L'APPLICATION GRATUITE

Backyard Discovery Mystic Tower - MODELE : n° 2300255 - 5

Fabriqué en Chine

INS-2300255-A-MYSTIC TOWER-FR 01-23-24

Manuel du propriétaire - Dimensions d'installation de base et notes relatives au montage Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi - 7 po] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

  • Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
  • L'aire de jeu sécuritaire fait référence à une zone s'étendant sur 2 m (6 pi-7 po) au-delà de l'ensemble de jeu, sur tous les côtés, y compris l'espace situé au-dessus de l'ensemble de jeu.

SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE

Dimensions au sol

17 pi - 1/4 po [5,2 m] x 12 pi - 7 7/8 po [3,9 m] x 12 pi - 11 po [3,9 m]

Zone de jeu sécuritaire

30 pi - 2 1/4 po [9,0 m] x 25 pi - 9 7/8 po [7,9 m] x 19 pi - 6 po [5,9 m]

Backyard Discovery Mystic Tower - Zone de jeu sécuritaire - 1

text_image 30 pi -2 1/4 po [9.2 m] 17 pi - 1/4 po [5.2 m] 25 pi -9 7/8 po [7.9 m] 12 pi -7 7/8 po [3.9 m] 6 pi - 7 po [2 m] Zone de jeu sécuritaire 6 pi - 7 po [2 m]

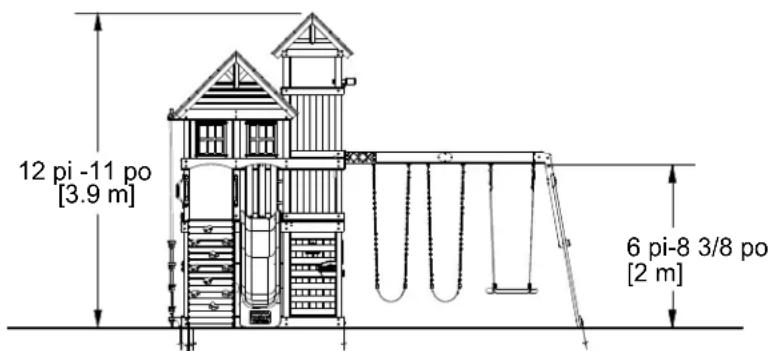

HAUTEUR DE JEU SÉCURITAIRE : 19 pi - 6 po [5,9 m] HAUTEUR DE CHUTE MAXIMALE : 6 pi - 8 1/4 po [2,0 m]

Backyard Discovery Mystic Tower - Zone de jeu sécuritaire - 2

text_image 12 pi -11 po [3.9 m] 6 pi-8 3/8 po [2 m]

Informations générales :

Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)
Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 1

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)
Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 1

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 1

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)
Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 1

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 1
H07 LISSE MURALE - W4L17740
(x1) 1 po x 3 3/8 po x 30 3/8 po (24 x 86 x 770)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 2
H08 LISSE MURALE - W4L17741
(x1) 1 po x 3 3/8 po x 30 3/8 po (24 x 86 x 770)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 3
H09 LISSE MURALE - W4L17742
(x1) 1 po x 3 3/8 po x 30 1/4 po (24 x 86 x 767)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 4
H10 SUPPORT DE PLANCHER - W4L17758
(x3) 15/16 po x 3 3/8 po x 2 5/8 po (24 x 86 x 66)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 5

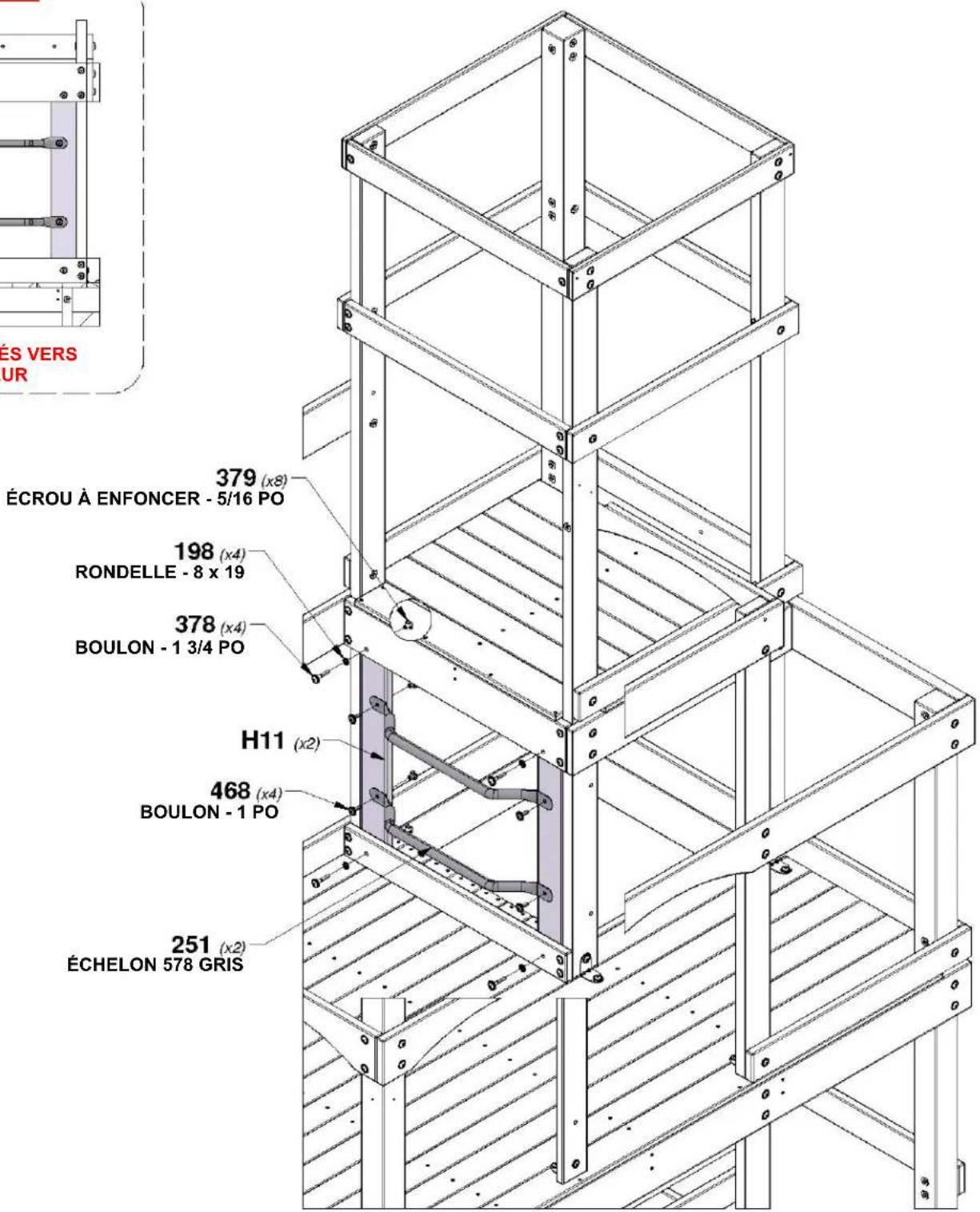

H11 PIQUET DE MARCHE - W4L17745
(x2) 1 po x 3 3/8 po x 27 3/8 po (24 x 86 x 695)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 6
H12 SOLIVE DE PLANCHER - W4L17979
(x1) 1 po x 3 3/8 po x 24 1/8 po (24 x 86 x 612)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 7
H13 LISSE MURALE - W4L17755
(x1) 1 po x 3 3/8 po x 29 7/8 po (24 x 86 x 758)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 8
H14 LISSE MURALE - W4L17765
(x1) 1 po x 3 3/8 po x 30 3/4 po (24 x 86 x 782)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 9
H15 LISSE MURALE - W4L17766
(x1) 1 po x 3 3/8 po x 30 3/4 po (24 x 86 x 782)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 10
H16 LISSE MURALE - W4L17767
(x1) 1 po x 3 3/8 po x 30 1/4 po (24 x 86 x 767)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 11

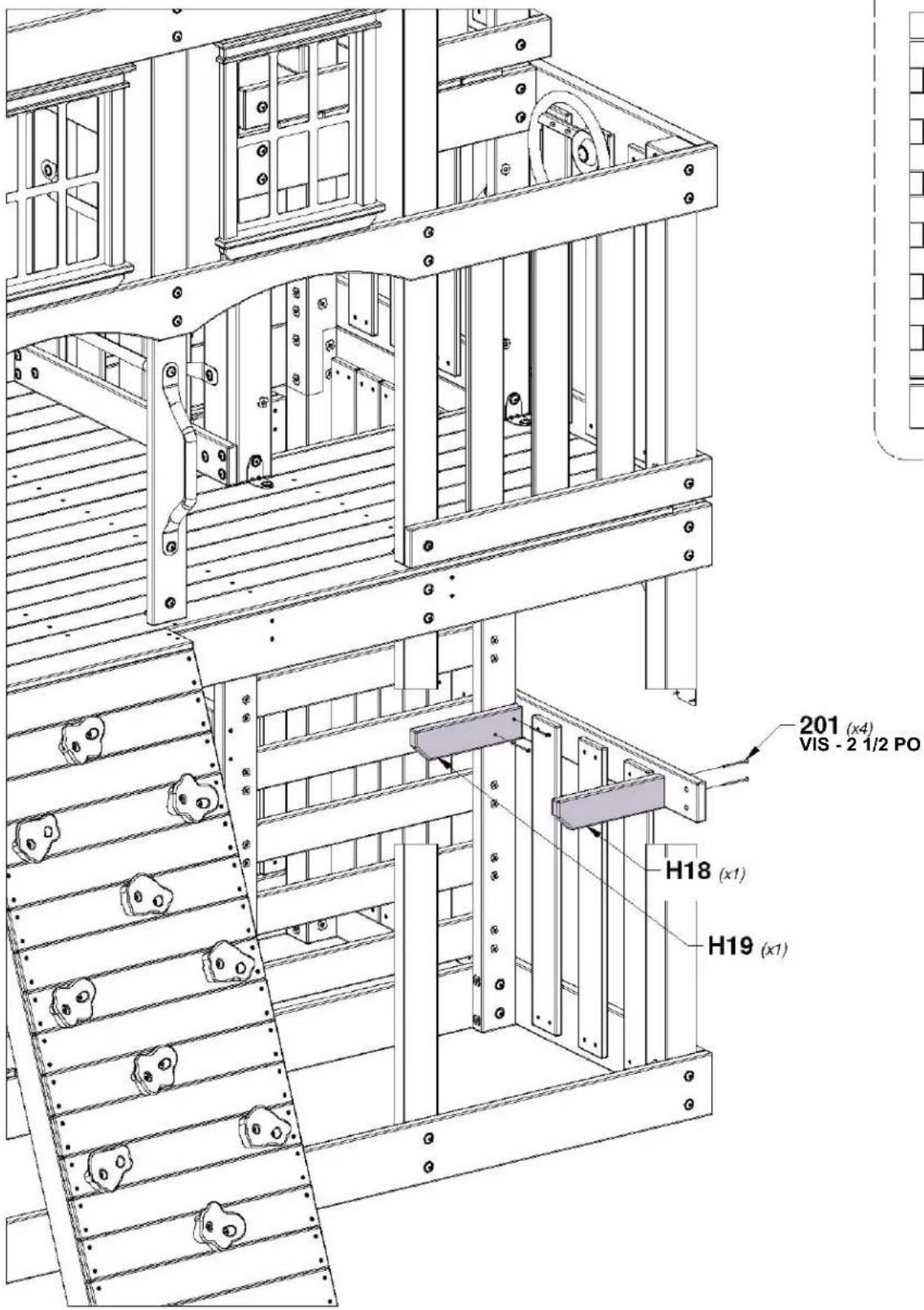

H18 SUPPORT DE TABLE - W4L17980
(x1) 1 po x 2 3/4 po x 10 1/2 po (24 x 70 x 268)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 12
H19 SUPPORT DE TABLE - W4L17981
(x1) 1 po x 2 3/4 po x 10 1/2 po (24 x 70 x 268)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 13
H17 LISSE MURALE - W4L17769
(x1) 1 po x 3 3/8 po x 30 1/4 po (24 x 86 x 767)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 14
H20 LISSE DE PORTE - W4L17984
(x2) 1 po x 3 3/8 po x 21 3/4 po (24 x 86 x 552)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 15
H22 ÉCHELON - W4L17915
(x4) 1 po x 3 3/8 po x 18 1/8 po (24 x 86 x 460)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 16
H24 CHEVRON DE TOIT - W4L17774
(x4) 1 po x 3 3/8 po x 42 5/8 po (24 x 86 x 1083)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 17
H77 PLANCHE DE FIXATION - W4L17931
(x1) 1 po x 3 3/8 po x 22 7/8 po (24 x 86 x 580)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 18
H23 LISSE MURALE - W4L17775
(x1) 1 po x 3 3/8 po x 24 7/8 po (24 x 86 x 632)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 19
H25 CHEVRON DE TOIT - W4L17918
(x4) 1 po x 3 3/8 po x 27 1/2 po (24 x 86 x 700)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 20
H81 ÉCHELON - W4L17927
(x4) 1 po x 3 3/8 po x 19 3/4 po (24 x 86 x 502)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 21
H102 PLANCHE DE FIXATION - W4L17928
(x1) 1 po x 3 3/8 po x 21 5/8 po (24 x 86 x 550)

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 1

J01 SUPPORT DE PLANCHER - W4L17729

(x4) 15/16 po x 3 po x 2 3/8 po (24 x 76 x 60)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 2

J02 SOLIVE DE PLANCHER - W4L17746

(x1) 1 po x 2 3/8 po x 28 7/8 po (24 x 60 x 734)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 3

J03 PLANCHE DE RIVE DU PIGNON - W4L17978

(x2) 1 po x 2 3/8 po x 9 5/8 po (24 x 60 x 245)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 4

J04 PLANCHE DE RIVE DU PIGNON - W4L17921

(x2) 1 po x 2 3/8 po x 13 po (24 x 60 x 330)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 5

J05 PLANCHE DE PORTE - W4L17987

(x1) 1 po x 2 3/8 po x 40 1/2 po (24 x 60 x 1030)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 6

J06 PLANCHE DE PORTE - W4L17985

(x1) 1 po x 2 3/8 po x 40 1/2 po (24 x 60 x 1030)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 7

K02DESSUS DE TABLE - W4L17982

(x1) 5/8 po x 5 1/4 po x 22 3/8 po (16 x 134 x 568)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 8

K03DESSUS DE TABLE - W4L17983

(x1) 5/8 po x 5 1/4 po x 22 3/8 po (16 x 134 x 568)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 9

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 1

natural_image Pure horizontal line with no text, numbers, or symbols

M01 PLANCHE DE PLANCHER - W4L17709
(x7) 5/8 po x 3 3/8 po x 80 po (16 x 86 x 2032)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 2
M02 PLANCHE DE PLANCHER - W4L17714
(x16) 5/8 po x 3 3/8 po x 23 7/8 po (16 x 86 x 605)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 3

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 1
M74 PLANCHE DE MUR D'ESCALADE - W4L17932
(x9) 5/8 po x 3 3/8 po x 22 7/8 po (16 x 86 x 580)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 2
M76 PLANCHE DE MUR D'ESCALADE - W4L17934
(x3) 5/8 po x 3 3/8 po x 22 7/8 po (16 x 86 x 580)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 3
M75 PLANCHE DE MUR D'ESCALADE - W4L17933
(x4) 5/8 po x 3 3/8 po x 22 7/8 po (16 x 86 x 580)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 4
M103 SUPPORT ARRIÈRE - W4L17926
(x1) 5/8 po x 3 3/8 po x 21 5/8 po (16 x 86 x 550)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 5
N01 TASSEAU DE TOIT - W4L17922
(x3) 5/8 po x 2 3/8 po x 32 3/8 po (16 x 60 x 822)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 6
N02TASSEAU DE TOIT - W4L17923
(x1) 5/8 po x 2 3/8 po x 25 3/8 po (16 x 60 x 644)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 7
N03 PLANCHE DE RIVE DU PIGNON - W4L17919
(x4) 5/8 po x 2 3/8 po x 9 po (16 x 60 x 230)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 8
N04PLANCHE DE RIVE DU PIGNON - W4L17920
(x2) 5/8 po x 2 3/8 po x 25 5/8 po (16 x 60 x 650)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 9
N73PLANCHE DE MUR D'ESCALADE - W4L17930
(x1) 5/8 po x 1 3/4 po x 22 7/8 po (16 x 45 x 580)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 10

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Mystic Tower - Composants en bois (pas à l'échelle) - 1

Manual du propriétaire - Identification des pièces

Pièces de quincaillerie
Backyard Discovery Mystic Tower - Manual du propriétaire - Identification des pièces - 1

Manuel du propriétaire - Identification des pièces

Pièces de quincaillerie
Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 1

text_image H101169 BOULON HEXAGONAL BLK (x12) 3/8 x 5-1/2 H100192 ÉCROU À PORTÉE CYLINDRIQUE WH BLK (×18) 5/16 x 7/8

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 2

text_image H100657 BOULON HEXAGONAL BLK (x12) 5/16 x 1 3/4

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 3

text_image H100567 BOULON WH BLK (x29) 1/4 x 2 1/4

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 4

text_image H101111 BOULON WH BLK (x20) 1/4 x 3/4

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 5

text_image H100481 BOULON HEXAGONAL BLK (x8) 5/16 x 1 1/4

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 6

text_image H100487 VIS TIRFOND WH BLK (x3) 1/4 x 2

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 7

text_image H100171 BOULON WH BLK (x1) 1/4 x 1

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 8

text_image H100362 VIS À TÊTE PLATE CRUCIFORME BLK (x6) 8 x 3

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 9

text_image H100201 VIS À TÊTE PLATE CRUCIFORME BLK (x26) 8 x 2-1/2

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 10

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 11

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 12

text_image H100200 VIS À TÊTE PLATE CRUCIFORME BLK (x4) 8 x 1 1/2

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 13

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 14

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 15

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 16

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 17

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 18

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 19
H101168 ÉCROU À ENFONCER BLK (x12) 3/8

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 20
H100379 ÉCROU À (x242) ENFONCER BLK 5/16

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 21
H100398 ÉCROU À (x50) ENFONCER BLK 1/4

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 22

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 23
H100832 BOULON PTH BLK (x4) (avec LOCTITE) 1/4 x 3/4

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 24

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 25

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 26
VIS À TÊTE BOMBÉE CRUCIFORME BLK 8 x 5/8

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 27
H100199 RONDELLE DE (x6) SÉCURITÉ EXT BLK 12 x 19

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 28
H100198 RONDELLE DE (x193) SÉCURITÉ EXT BLK 6 x 15

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 29
H100405 RONDELLE DE (x33) SÉCURITÉ EXT BLK 6 x 15

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 30
H101166 RONDELLE DE (x12) SÉCURITÉ INT BLK 10 x 18

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 31
H100473 RONDELLE DE (x20) SÉCURITÉ INT BLK 8 x 15

Manuel du propriétaire - Identification des pièces

Composants accessoires (pas à l'échelle)
Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 1

Manuel du propriétaire - Identification des pièces

Composants accessoires (pas à l'échelle)
Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 1

text_image A6P00554 TOBOGGAN MOULÉ PAR (π1) SOUETLAGE & PLODIN

(x1) SOUFFLAGE 8 PI - GRIS

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 2

text_image A4M02061 SUPPORT POUR (×4) ÉCHELLE DE CORDE

A6P00593 PRISE (x5) D'ESCALADE HC GRIS no 2
Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 3

A6P00592 PRISE (x5) D'ESCALADE HC GRIS no 1
Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 4
A4M02252 TARIÈRE (x8)

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 5

Backyard Discovery Mystic Tower - Manuel du propriétaire - Identification des pièces - 6

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et les pièces de quincaillerie.

PIÈCES EN BOIS :

  • Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
  • S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
  • Les tampons se trouvent sur la surface plane ou aux extrémités des planches.
  • Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.

REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.

Backyard Discovery Mystic Tower - PIÈCES EN BOIS : - 1

text_image B04 B06 B04 B06 B08 G01 Q01 Q01 Q02 Q02 RP1 RP1

PIÈCES DE QUINCAILLERIE :

  • Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
  • Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
  • Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
  • Lors de l'assemblage, il vous suffit de référencer les quatre derniers chiffres du numéro.

Backyard Discovery Mystic Tower - PIÈCES DE QUINCAILLERIE : - 1

text_image H100194 BOULON WH (x2) 5/16 x 2-1/2

PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 1

Perceuse sans fil ou perceuse électrique

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 2
Accessoires de la perceuse : Tête cruciforme

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 3
Forets de 1/8 po, 3/16 po, 3/8 po et 7/16 po

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 4
Tournevis cruciforme

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 5

Clés ouvertes de 1/2 po et 9/16 po

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 6

Clé à cliquet de 3/8 po, douilles standard de 1/2 po et 9/16 po, douilles profondes de 1/2 po et 9/16 po

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 7

text_image Marteau à panne fendue

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 8

text_image Maillet en caoutchouc - En option

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 9

text_image Mètre à ruban

Équerre
Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 10

Plusieurs types d'instructions de montage vous sont proposés.

  1. Manuel d'assemblage imprimé inclus avec votre produit
  2. Application BILT - Instructions interactives en 3D
  3. Combinaison du manuel imprimé et de l'application BILT (remarque : les numéros d'étape peuvent différer entre les deux méthodes)

Backyard Discovery Mystic Tower - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 11

text_image BILT.

Numérisez pour des instructions 3D faciles

Téléchargez l'application BILT avant de commencer

Backyard Discovery Mystic Tower - Numérisez pour des instructions 3D faciles - 1

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - Numérisez pour des instructions 3D faciles - 2

text_image H77 (x1) 379 (x2) VIS - 5/16 PO

Backyard Discovery Mystic Tower - Numérisez pour des instructions 3D faciles - 3

text_image 391 (x4) VIS - 2 PO H77 ASSEMBLAGE

Backyard Discovery Mystic Tower - Numérisez pour des instructions 3D faciles - 4

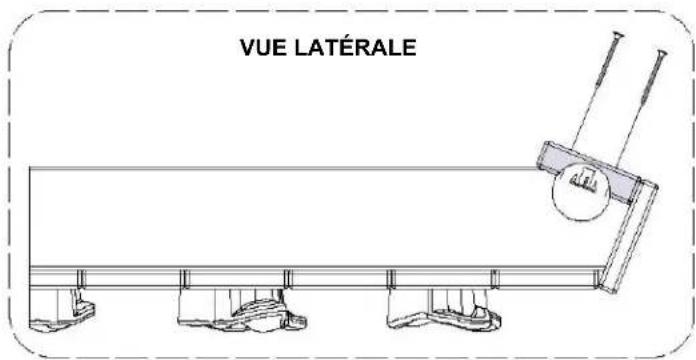

text_image VUE LATÉRALE

REMARQUE :

ÉCROUS À ENFONCER VERS L'INTÉRIEUR

LORS DE L'INSTALLATION DE LA PLANCHE

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - REMARQUE : - 1

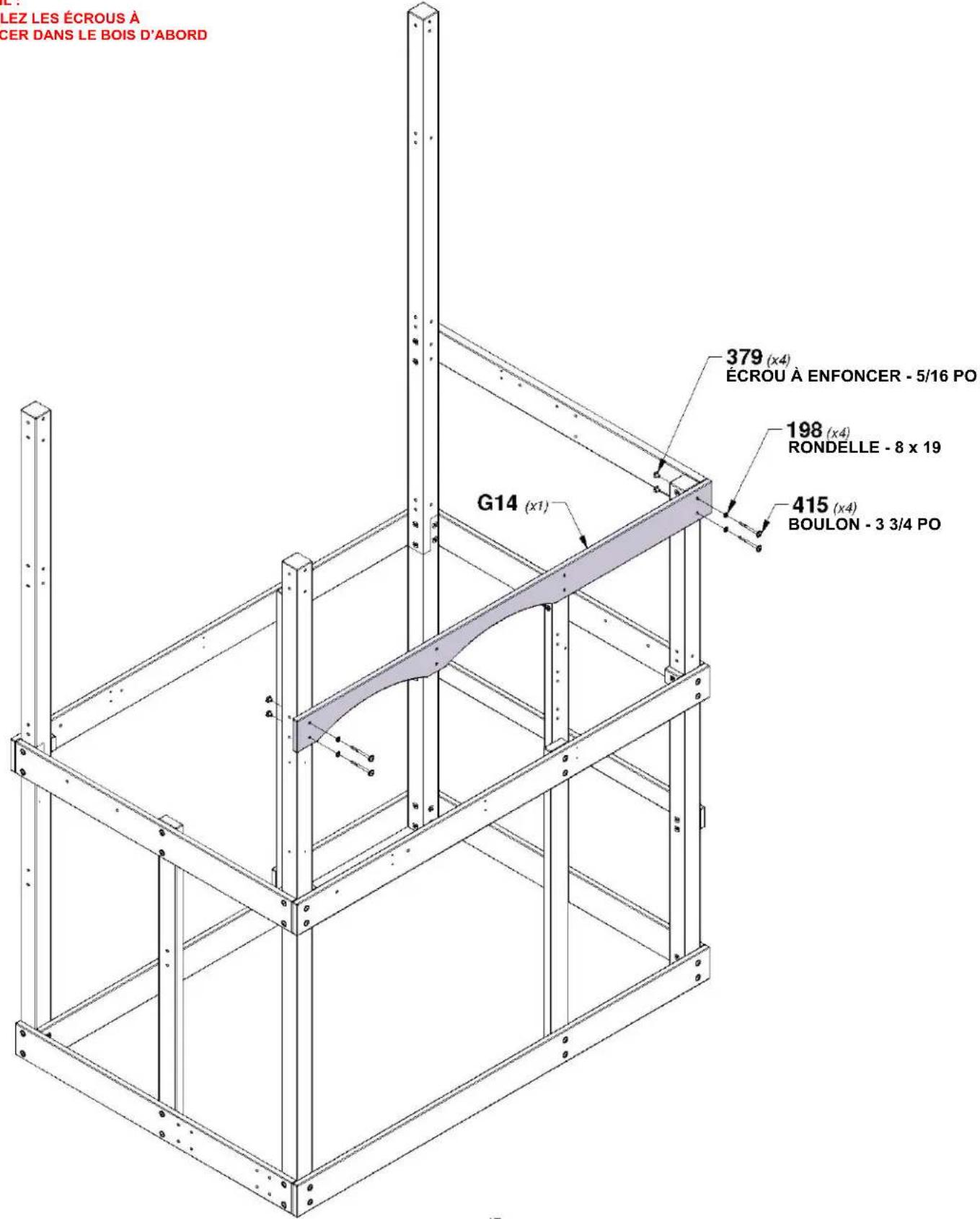

text_image STALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD ÉCROU À ENFONCER - 5/16 PO 379 (x4) D03 (x1) 198 (x4) RONDELLE - 8 x 19 513 (x4) BOULON - 4 1/4 PO VEUILLEZ NOTER LES POSITIONS DES TROUS

ÉTAPE 15 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - REMARQUE : - 2

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - REMARQUE : - 3

text_image LEZ LES ÉCROUS À CER DANS LE BOIS D'ABORD 379 (x4) ÉCROU À ENFONCER - 5/16 PO 198 (x4) RONDELLE - 8 x 19 415 (x4) BOULON - 3 3/4 PO G14 (x1)

ÉTAPE 16 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 16 - ASSEMBLAGE DU FORT - 1

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 16 - ASSEMBLAGE DU FORT - 2

text_image 5/8 po [16 mm] VUE DE L'INTÉRIEUR

Backyard Discovery Mystic Tower - ÉTAPE 16 - ASSEMBLAGE DU FORT - 3

text_image D po mm] 362 (x2) VIS - 3 PO H12 (x1) 201 (x2) VIS - 2 1/2 PO H02 (x7) 398 (x28) ÉCROU À ENFONCER - 1/4 PO 405 (x28) RONDELLE - 6 x 15 567 (x28) BOULON - 2 1/4 PO

ÉTAPE 23 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 23 - ASSEMBLAGE DU FORT - 1
E06 CALE ANGULAIRE - W4L17727
(x4) 1 7/16 po x 3 3/8 po x 13 3/4 po (36 x 86 x 350)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
4H100205BOULON WH 5/16 x 2-1/4 BLK
4H100379ÉCROU À ENFONCER 5/16 BLK
1H100398ÉCROU À ENFONCER 1/4 BLK
4H100405RONDELLE DE VERROUILLAGE EXT 6 x 15 BLK
3H100487VIS TIREFOND WH 1/4 x 2 BLK
1H100567BOULON WH 1/4 x 2-1/4 BLK

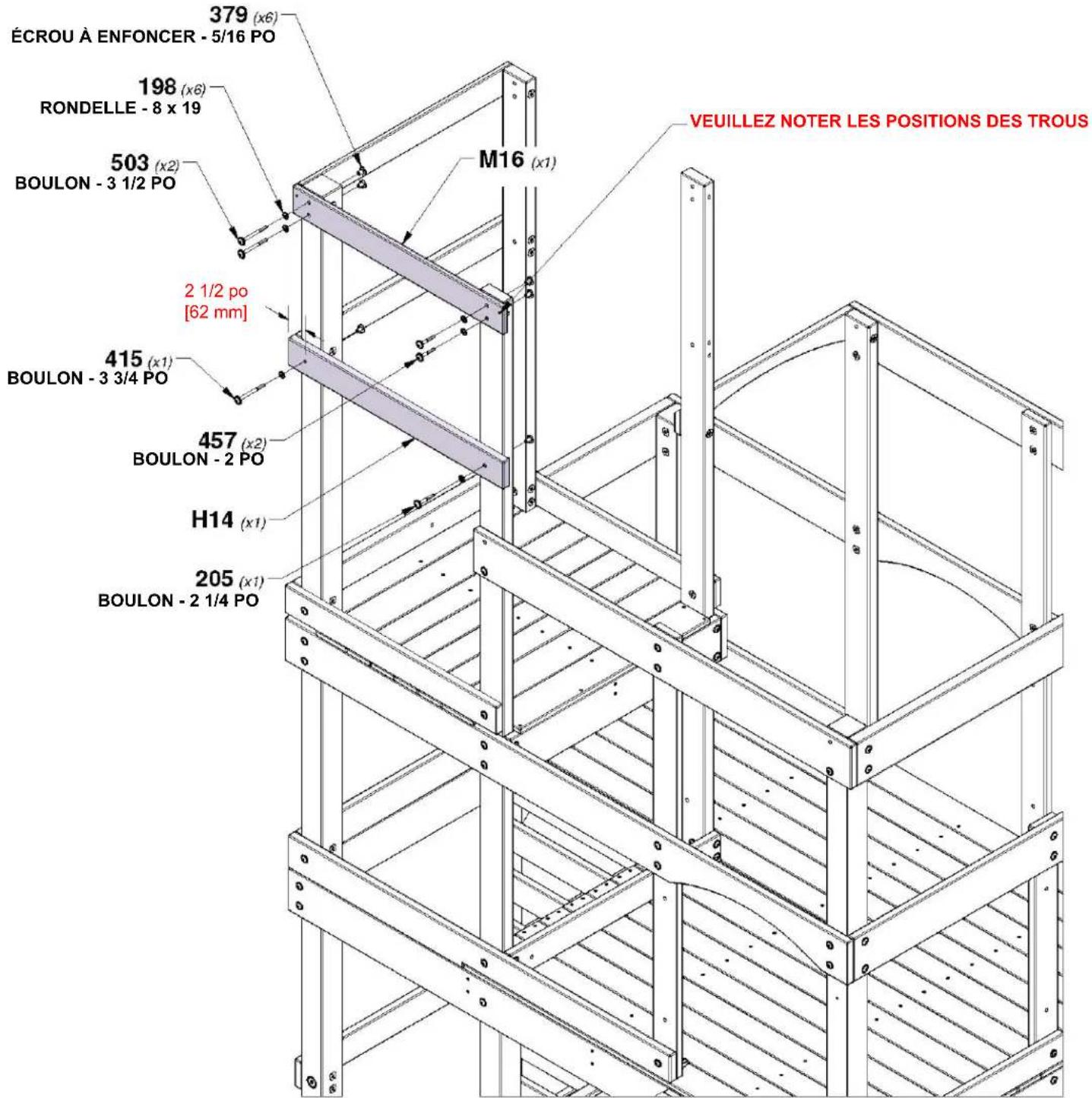

CONSEIL :

INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 23 - ASSEMBLAGE DU FORT - 2

text_image ÉCROU À ENFONCER - 5/16 PO 379 (x4) 198 (x4) RONDELLE - 8 x 19 205 (x4) BOULON - 2 1/4 PO E06 (x4) 398 (x1) ÉCROU À ENFONCER - 1/4 PO 405 (x4) RONDELLE - 6 x 15 567 (x1) BOULON - 2 1/4 PO 487 (x3) VIS TIREFOND - 2 PO 55

ÉTAPE 24A - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 1

text_image A6P00557 ( x1 ) TUNNEL

CONSEIL : PLACER LE TUNNEL AU SOLEIL PERMET DE LE FORMER PLUS FACILEMENT.

CONSEIL : À L'AIDE D'UN FORET DE 1/8 po [3 mm], PRÉPERCEZ DES AVANT-TROUS POUR LES VIS H100392.

QTÉNUMÉRO D'ARTICLEDESCRIPTION
32H100392VIS TÊTE BOMBÉE CRUCIFORME PWH 8 x 3/4 BLK

Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 2

text_image VUE DE FACE INSTALLEZ CORRECTEMENT

Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 3

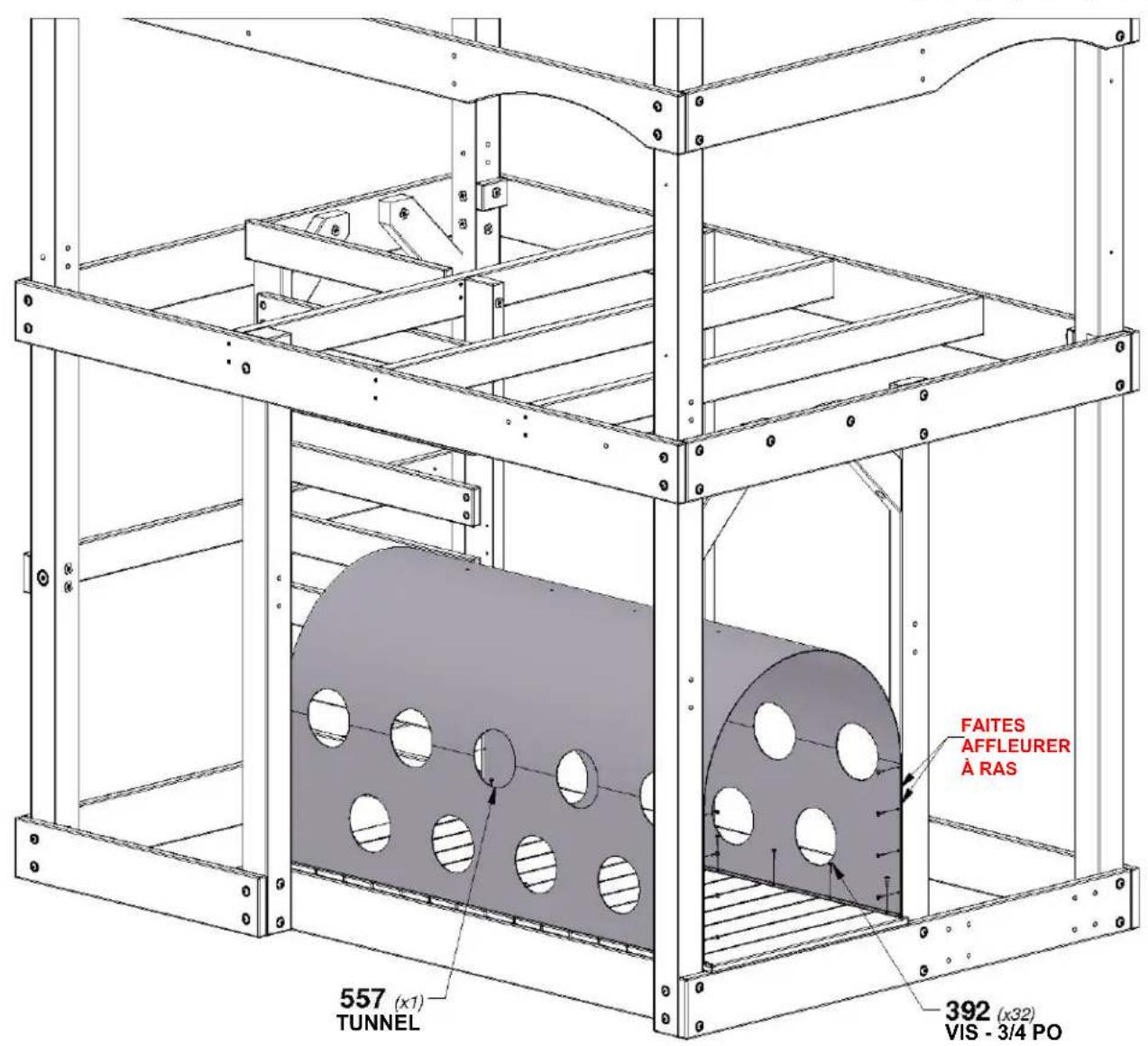

text_image 557 (x1) TUNNEL 392 (x32) VIS - 3/4 PO FAITES AFFLEURER À RAS

ÉTAPE 24B - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 4
D01 LISSE TUNNEL - W4L17725
(x1) 1 3/8 po x 5 1/4 po x 30 1/4 po
(36 × 134 × 767)

Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 5
D02 LISSE TUNNEL - W4L17726
1 3/8 po x 5 1/4 po x 26 3/4 po

(36 × 134 × 681)
Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 6

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 7

text_image INSTALLEZ LES ECROUS A ENFONCER DANS LE BOIS D'ABORD E11 (x1) VEUILLEZ NOTER LES POSITIONS DES TROUS 198 (x4) RONDELLE - 8 x 19 480 (x2) BOULON - 4 3/4 PO 379 (x5) ÉCROU À ENFONCER - 5/16 PO 396 (x1) BOULON - 1/2 PO 199 (x1) RONDELLE - 12 x 19 192 (x1) ÉCROU À PORTEE CYLINDRIQUE - 7/8 PO 513 (x2) BOULON - 4 1/4 PO 468 (x1) BOULON - 1 PO 1047 (x1) SUPPORT EN L EN UTILISANT LES SUPPORTS COMME GUIDE, PERCEZ UN TROU DE 3/8 po [10 mm] À TRAVERS LA PLATEFORME POUR LA QUINCAILLERIE.

ÉTAPE 33 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 8
E12 POTEAU - W4L17768
(x1) 1 3/8 po x 3 3/8 po x 83 5/8 po (36 x 86 x 2123)

Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 9
G17 LISSE DE PLANCHER - W4L17744
(x1) 1 po x 5 1/4 po x 30 1/4 po (24 x 134 x 767)

Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 10
A4M01047 SUPPORT EN L
(x1) 2,5 x 38 x 55 x 55

QTÉNUMÉRO D'ARTICLEDESCRIPTION
1H100192ÉCROU À PORTÉE CYLINDRIQUE WH 5/16 x 7/8 BLK
4H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
1H100199RONDELLE DE SÉCURITÉ EXT 12 x 19 BLK
5H100379ÉCROU À ENFONCER 5/16 BLK
1H100396BOULON WH 5/16 x 1/2 BLK
1H100468BOULON WH 5/16 x 1 BLK
4H100513BOULON WH 5/16 X 4 1/4 BLK

CONSEIL : INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD
Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 11

text_image VUE DE DESSUS G17 E12 25 1/2 po [648 mm] 24 3/8 po [620 mm] E12 (x1) VEUILLEZ NOTER LES POSITIONS DES TROUS 379 (x5) ECROU À ENFONCER - 5/16 PO 198 (x4) RONDELLE - 8 x 19 513 (x4) BOULON - 4 1/4 PO VEUILLEZ NOTER LES POSITIONS DES TROUS G17 (x1) VEUILLEZ NOTER LES POSITIONS DES TROUS 192 (x1) ÉCROU À PORTEE CYLINDRIQUE - 7/8 PO 199 (x1) RONDELLE - 12 x 19 396 (x1) BOULON - 1/2 PO 468 (x1) BOULON - 1 PO 1047 (x1) SUPPORT EN L EN UTILISANT LES SUPPORTS COMME GUIDE, PERCEZ UN TROU DE 3/8 po [10 mm] À TRAVERS LA PLATEFORME POUR LA QUINCAILLERIE.

ÉTAPE 34 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 12

text_image G18 SUPPORT DE PLANCHER - W4L17754 (x1) 1 po x 5 1/4 po x 29 7/8 po (24 x 134 x 758) 1 3/8 po [36 mm] ORIENTÉ VERS LE HAUT UNE FOIS INSTALLÉ

H10 SUPPORT DE PLANCHER - W4L17758 (x2) 15/16 po x 3 3/8 po x 2 5/8 po (24 x 86 x 66)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
2H100205BOULON WH 5/16 x 2-1/4 BLK
4H100379ÉCROU À ENFONCER 5/16 BLK
2H100484BOULON WH 5/16 x 3 1/4 BLK

CONSEIL : INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD
Backyard Discovery Mystic Tower - ÉTAPE 24A - ASSEMBLAGE DU FORT - 13

text_image INSTALLEZ LES ECROUS À ENFONCER DANS LE BOIS D'ABORD 379 (x4) ÉCROU À ENFONCER - 5/16 PO H10 (x2) FAITES AFFLEURER À RAS 198 (x4) RONDELLE - 8 x 19 484 (x2) BOULON - 3 1/4 PO 205 (x2) BOULON - 2 1/4 PO G18 (x1)

ÉTAPE 35 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 35 - ASSEMBLAGE DU FORT - 1
H09 LISSE MURALE - W4L17742
(x1) 1 po x 3 3/8 po x 30 1/4 po (24 x 86 x 767)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
4H100379ÉCROU À ENFONCER 5/16 BLK
4H100513BOULON WH 5/16 X 4 1/4 BLK

CONSEIL :

INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 35 - ASSEMBLAGE DU FORT - 2

text_image 379 (x4) ÉCROU À ENFONCER - 5/16 PO 198 (x4) RONDELLE - 8 x 19 513 (x4) BOULON - 4 1/4 PO H09 (x1)

ÉTAPE 36 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 36 - ASSEMBLAGE DU FORT - 1

J02 SOLIVE DE PLANCHER - W4L17746

(x1) 1 po x 2 3/8 po x 28 7/8 po (24 x 60 x 734)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100201VIS TÊTE PLATE PFH 8 X 2 1/2 BLK
2H100379ÉCROU À ENFONCER 5/16 BLK

CONSEIL :

INSTALLEZ D'ABORD DES ÉCROUS À ENFONCER DANS LE BOIS.

À UTILISER À L'ÉTAPE ULTÉRIEURE.

Backyard Discovery Mystic Tower - CONSEIL : - 1

text_image 379 (x2) ÉCROU À ENFONCER - 5/16 PO FAITES AFFLEURER À RAS 201 (x4) VIS - 2 1/2 PO J02 (x1)

ÉTAPE 37 - ASSEMBLAGE DU FORT

QTÉNUMÉRO D'ARTICLEDESCRIPTION
44H100086VIS TÊTE PLATE PFH 8 x 1-1/2 PO

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 1
M22 PLANCHE DE PLANCHER - W4L17762 (x4) 5/8 po x 3 3/8 po x 32 1/8 po (16 x 86 x 815)

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 2
L03 PLANCHE DE PLANCHER - W4L17721 (x1) 5/8 po x 4 3/8 po x 32 1/8 po (16 x 112 x 815)

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 3
L01 PLANCHE DE PLANCHER - W4L17760 (x1) 5/8 po x 4 3/8 po x 25 3/4 po (16 x 112 x 654)

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 4
L02 PLANCHE DE PLANCHER - W4L17761 (x1) 5/8 po x 4 3/8 po x 32 1/8 po (16 x 112 x 815)

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 5
Y03 PLANCHE DE PLANCHER - W4L17759 (x1) 5/8 po x 4 3/8 po x 27 3/8 po (16 x 111 x 694)

REMARQUE : ASSUREZ-VOUS QUE LES AVANT-TROUS SONT ALIGNÉS SUR LA SOLIVE DE PLANCHER.

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 6

text_image JE LES AVANT-TROUS R LA SOLIVE DE 086 (x44) VIS - 1 1/2 PO L01 (x1) L02 (x1) M22 (x4) L03 (x1) Y03 (x1)

ÉTAPE 38 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 7

text_image E10 LISSE MURALE - W4L17757 (x1) 1 3/8 po x 3 3/8 po x 30 1/4 po (36 x 86 x 767) H07 LISSE MURALE - W4L17740 (x1) 1 po x 3 3/8 po x 30 3/8 po (24 x 86 x 770) H08 LISSE MURALE - W4L17741 (x1) 1 po x 3 3/8 po x 30 3/8 po (24 x 86 x 770)
QTÉNUMÉRO D'ARTICLEDESCRIPTION
8H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
3H100205BOULON WH 5/16 x 2-1/4 BLK
8H100379ÉCROU À ENFONCER 5/16 BLK
1H100415BOULON WH 5/16 x 3 3/4 BLK
2H100480BOULON WH 5/16 X 4 3/4 BLK
2H100513BOULON WH 5/16 X 4 1/4 BLK

CONSEIL :

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 8

text_image ENFONCER DANS LE BOIS D'ABORD 205 (x3) BOULON - 2 1/4 PO H07 (x1) 379 (x8) ÉCROU À ENFONCER - 5/16 PO 415 (x1) BOULON - 3 3/4 PO 198 (x8) RONDELLE - 8 x 19 513 (x2) BOULON - 4 1/4 PO E10 (x1) VEUILLEZ NOTER LES POSITIONS DES TROUS 480 (x2) BOULON - 4 3/4 PO 1 3/4 po [43 mm]

ÉTAPE 39 - ASSEMBLAGE DU FORT

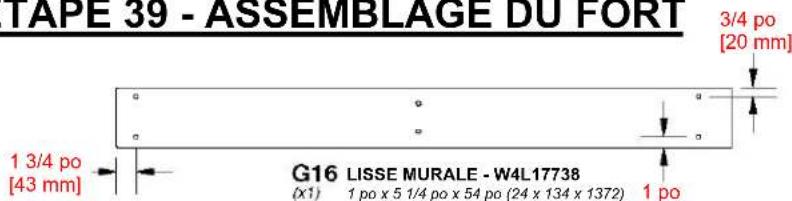

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 9

text_image TAPE 39 - ASSEMBLAGE DU FORT 3/4 po [20 mm] 1 3/4 po [43 mm] G16 LISSE MURALE - W4L17738 (x1) 1 po x 5 1/4 po x 54 po (24 x 134 x 1372) 1 po
QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
1H100205BOULON WH 5/16 x 2-1/4 BLK
2H100378BOULON WH 5/16 x 1 3/4 BLK
4H100379ÉCROU À ENFONCER 5/16 BLK
1H100415BOULON WH 5/16 x 3 3/4 BLK

ORIENTE VERS LE BAS UNE FOIS INSTALLE

CONSEIL :

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 10

text_image 1 3/4 po [43 mm] 205 (x1) BOULON - 2 1/4 PO 378 (x2) BOULON - 1 3/4 PO G16 (x1) 379 (x4) ECROU À ENFONCER - 5/16 PO 415 (x1) BOULON - 3 3/4 PO 198 (x4) RONDELLE - 8 x 19

ÉTAPE 40 - ASSEMBLAGE DU FORT

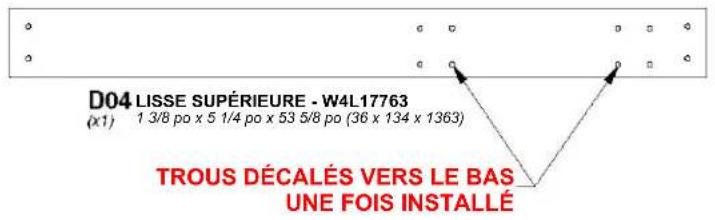

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 11

text_image D04 LISSE SUPÉRIEURE - W4L17763 (x1) 1 3/8 po x 5 1/4 po x 53 5/8 po (36 x 134 x 1363) TROUS DÉCALÉS VERS LE BAS UNE FOIS INSTALLÉ
QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
4H100379ÉCROU À ENFONCER 5/16 BLK
4H100513BOULON WH 5/16 X 4 1/4 BLK

CONSEIL :

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 12

text_image STALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD ÉCROU À ENFONCER - 5/16 PO 379 (x4) RONDELLE - 8 x 19 513 (x4) BOULON - 4 1/4 PO D04 (x1)

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 13

text_image ÉTAPE 41 - ASSEMBLAGE DU FORT 3/4 po [20 mm] 2 7/8 po [74 mm] G11 LISSE MURALE - W4L17737 (x1) 1 po x 5 1/4 po x 55 po (24 x 134 x 1396) 1 po

[24 mm]

QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100198RONDELLE DE SECURITE EXT 8 x 19 BLK
1H100205BOULON WH 5/16 x 2-1/4 BLK
2H100513BOULON WH 5/16 x 1 3/4 BLK
4H100379ÉCROU À ENFONCER 5/16 BLK
1H100415BOULON WH 5/16 x 3 3/4 BLK

ORIENTÉ VERS LE BAS UNE FOIS INSTALLE

CONSEIL :

INSTALLEZ LES ÉCROUS À ENFONCER

DANS LE BOIS D'ABORD

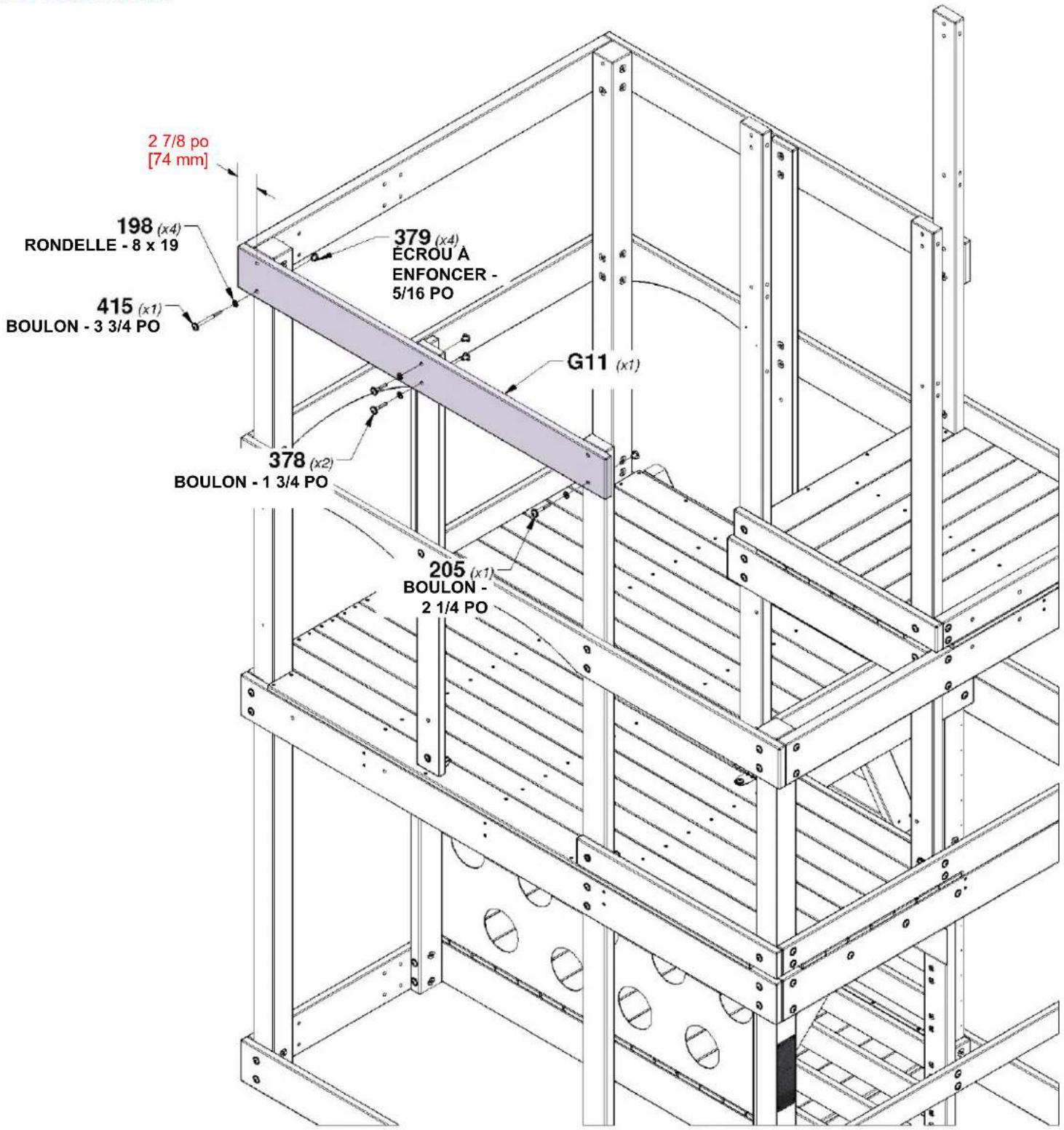

Backyard Discovery Mystic Tower - ÉTAPE 37 - ASSEMBLAGE DU FORT - 14

text_image 2 7/8 po [74 mm] 198 (x4) RONDELLE - 8 x 19 415 (x1) BOULON - 3 3/4 PO 379 (x4) ECROU A ENFONCER - 5/16 PO G11 (x1) 378 (x2) BOULON - 1 3/4 PO 205 (x1) BOULON - 2 1/4 PO

ÉTAPE 42 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 42 - ASSEMBLAGE DU FORT - 1
H23 LISSE MURALE - W4L17775
(x1) 1 po x 3 3/8 po x 24 7/8 po (24 x 86 x 632)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
2H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
2H100379ÉCROU À ENFONCER 5/16 BLK
2H100513BOULON WH 5/16 X 4 1/4 BLK

CONSEIL :

INSTALLEZ LES ÉCROUS À ENFONCER

DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 42 - ASSEMBLAGE DU FORT - 2

text_image H23 (x1) 379 (x2) ÉCROU À ENFONCER - 5/16 PO 198 (x2) RONDELLE - 8 x 19 513 (x2) BOULON - 4 1/4 PO

ÉTAPE 43 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 42 - ASSEMBLAGE DU FORT - 3

text_image H16 LISSE MURALE - W4L17767 (x1) 1 po x 3 3/8 po x 30 1/4 po (24 x 86 x 767) M14 LISSE MURALE - W4L17913 (x1) 5/8 po x 3 3/8 po x 30 1/4 po (16 x 86 x 767) 1 1/2 po [38 mm]
QTÉNUMÉRO D'ARTICLEDESCRIPTION
6H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
6H100379ÈCROU À ENFONCER 5/16 BLK
2H100415BOULON WH 5/16 x 3 3/4 BLK
1H100503BOULON WH 5/16 x 3-1/2 BLK
1H100512BOULON WH 5/16 x 4 BLK
2H100513BOULON WH 5/16 X 4 1/4 BLK

CONSEIL : INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 42 - ASSEMBLAGE DU FORT - 4

text_image 379 (x6) ÉCROU À ENFONCER - 5/16 PO M14 (x1) H16 (x1) 1 1/2 po [38 mm] FAITES AFFLEURER TOUTES LES EXTRÉMITÉS 198 (x6) RONDELLE - 8 x 19 503 (x1) BOULON - 3 1/2 PO 415 (x2) BOULON - 3 3/4 PO 512 (x1) BOULON - 5/16 x 4 PO 513 (x2) BOULON - 4 1/4 PO

ÉTAPE 44 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 42 - ASSEMBLAGE DU FORT - 5

text_image 2 1/2 po [62 mm] H14 LISSE MURALE - W4L17765 (x1) 1 pc x 3 3/8 po x 30 3/4 po (24 x 86 x 782) 2 5/8 po [67 mm]

M16 LISSE MURALE - W4L17911
(x1) 5/8 po x 3 3/8 po x 30 1/8 po (16 x 86 x 766)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
6H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
1H100205BOULON WH 5/16 x 2-1/4 BLK
6H100379ECROU À ENFONCER 5/16 BLK
1H100415BOULON WH 5/16 x 3 3/4 BLK
2H100457BOULON WH 5/16 X 2 BLK
2H100503BOULON WH 5/16 x 3-1/2 BLK

CONSEIL :

INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - CONSEIL : - 1

text_image ÉCROU À ENFONCER - 5/16 PO 379 (x6) RONDELLE - 8 x 19 503 (x2) BOULON - 3 1/2 PO M16 (x1) 2 1/2 po [62 mm] 415 (x1) BOULON - 3 3/4 PO 457 (x2) BOULON - 2 PO H14 (x1) 205 (x1) BOULON - 2 1/4 PO VEUILLEZ NOTER LES POSITIONS DES TROUS

ÉTAPE 45 - ASSEMBLAGE DU FORT

○○
○○

H17 LISSE MURALE - W4L17769

(x1) 1 po x 3 3/8 po x 30 1/4 po (24 x 86 x 767)

。。

M15 LISSE MURALE - W4L17914

(x1) 5/8 po x 3 3/8 po x 30 1/4 po (16 x 86 x 767)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
6H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
6H100379ÉCROU À ENFONCER 5/16 BLK
2H100512BOULON WH 5/16 x 4 BLK
4H100513BOULON WH 5/16 X 4 1/4 BLK

CONSEIL :

INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 45 - ASSEMBLAGE DU FORT - 1

text_image ÉCROU À ENFONCER - 5/16 PO 379 (x6) RONDELLE - 8 x 19 512 (x2) BOULON - 5/16 x 4 PO M15 (x1) 513 (x4) BOULON - 4 1/4 PO H17 (x1)

ÉTAPE 46 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 46 - ASSEMBLAGE DU FORT - 1

text_image H15 LISSE MURALE - W4L17766 (x1) 1 po x 3 3/8 po x 30 3/4 po (24 x 86 x 782)

M16 LISSE MURALE - W4L17911
(x1) 5/8 po x 3 3/8 po x 30 1/8 po (16 x 86 x 766)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
6H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
2H100205BOULON WH 5/16 x 2 1/4 BLK
6H100379ÉCROU À ENFONCER 5/16 BLK
4H100457BOULON WH 5/16 X 2 BLK

CONSEIL :

INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD
Backyard Discovery Mystic Tower - CONSEIL : - 1

text_image 379 (x6) ECROU À ENFONCER - 5/16 PO 198 (x6) RONDELLE - 8 x 19 457 (x4) BOULON - 2 PO 205 (x2) BOULON - 2 1/4 PO H15 (x1) M16 (x1) VEUILLEZ NOTER LES POSITIONS DES TROUS

ÉTAPE 47 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - CONSEIL : - 2

text_image A4M02251ÉCHELON 578 GRIS (x2) H11 PIQUET DE MARCHE - W4L17745 1 po x 3 3/8 po x 27 3/8 po (24 x 86 x 695) TROUS
QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100198RONDELLE DE SÉCURITÉ EXT 8 x 19 BLK
4H100378BOULON WH 5/16 x 1 3/4 BLK
8H100379ÉCROU À ENFONCER 5/16 BLK
4H100468BOULON WH 5/16 x 1 BLK

TROUS DÉCALÉS VERS L'INTÉRIEUR UNE FOIS INSTALLÉ

CONSEIL : INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD
Backyard Discovery Mystic Tower - CONSEIL : - 3

text_image VUE DE FACE TROUS DÉCALÉS VERS L'INTÉRIEUR

Backyard Discovery Mystic Tower - CONSEIL : - 4

text_image ÉS VERS UR 379 (x8) ÉCROU À ENFONCER - 5/16 PO 198 (x4) RONDELLE - 8 x 19 378 (x4) BOULON - 1 3/4 PO H11 (x2) 468 (x4) BOULON - 1 PO 251 (x2) ÉCHELON 578 GRIS

ÉTAPE 48 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 48 - ASSEMBLAGE DU FORT - 1
M09 PIQUET - W4L17752
(x3) 5/8 po x 3 3/8 po x 26 5/8 po (16 x 86 x 675)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
12H100087VIS TÊTE PLATE PFH 8 x 1-1/4 PO

Backyard Discovery Mystic Tower - ÉTAPE 48 - ASSEMBLAGE DU FORT - 2

text_image VUE DE L'INTÉRIEUR 2 5/8 po [67 mm] UTILISEZ UN PIQUET A6P00410 POUR L'ESPACEMENT

Backyard Discovery Mystic Tower - ÉTAPE 48 - ASSEMBLAGE DU FORT - 3

text_image M09 (x3) 087 (x12) VIS - 1-1/4 PO

ÉTAPE 49 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 48 - ASSEMBLAGE DU FORT - 4

text_image A4M02249 POIGNÉE GRIS (x2) MÉTALLIQUE 381 c/c
QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100379ÉCROU À ENFONCER 5/16 BLK
4H100407BOULON WH 5/16 x 1 1/2 BLK

CONSEIL : INSTALLEZ LES ÉCROUS À ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 48 - ASSEMBLAGE DU FORT - 5

text_image 407 (x4) BOULON - 1 1/2 PO 379 (x4) ÉCROU A ENFONCER - 5/16 PO 249 (x2) POIGNÉE

ÉTAPE 50 - ASSEMBLAGE DU FORT

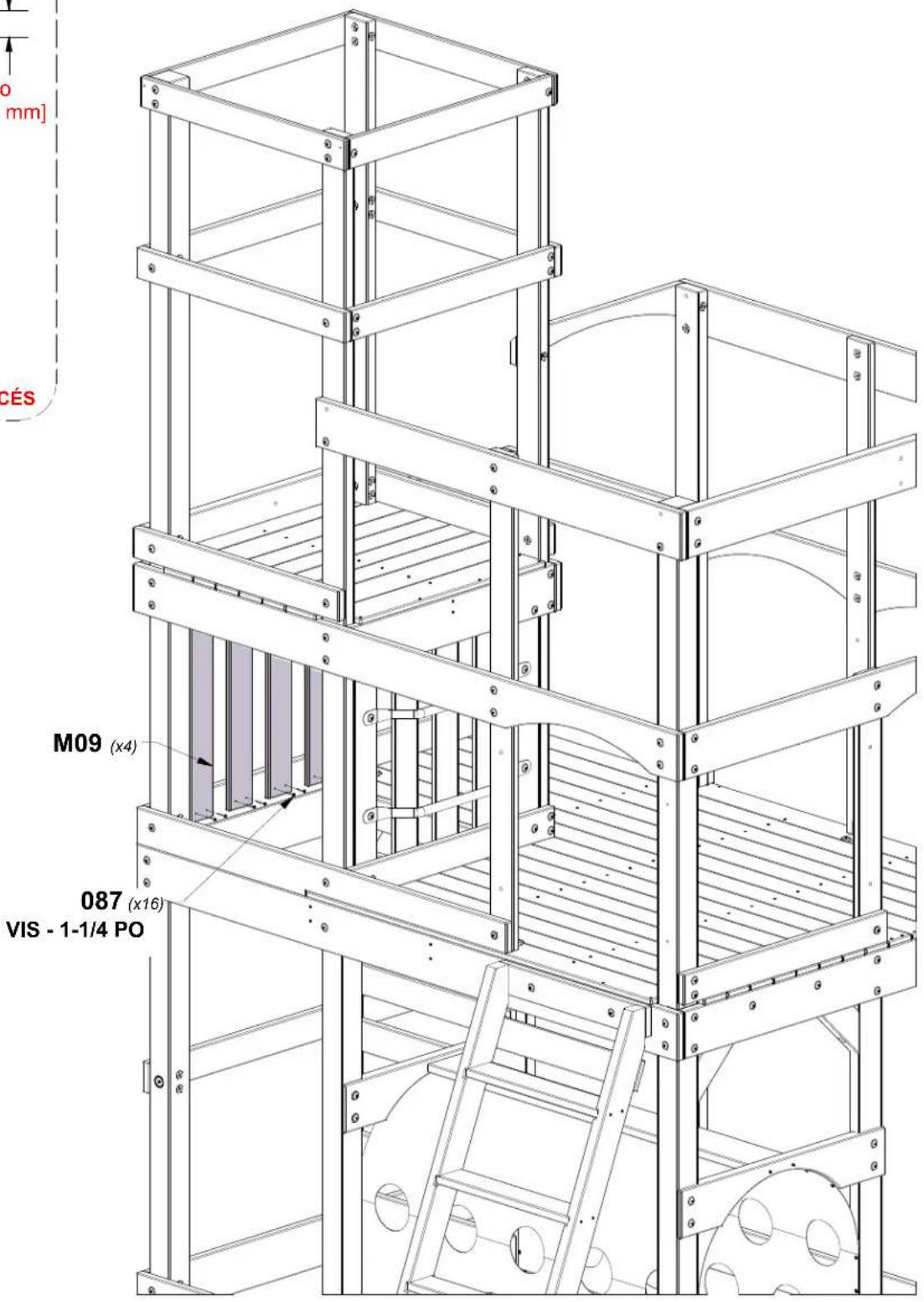

Backyard Discovery Mystic Tower - ÉTAPE 50 - ASSEMBLAGE DU FORT - 1
M09 PIQUET - W4L17752
(x4) 5/8 po x 3 3/8 po x 26 5/8 po (16x86x675)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
16 H100087VIS TÊTE PLATE PFH 8 x 1-1/4 PO

Backyard Discovery Mystic Tower - ÉTAPE 50 - ASSEMBLAGE DU FORT - 2

text_image VUE DE L'INTÉRIEUR 3 po [77 mm] 2 1/2 po [62 mm] PICKETS RÉGULIÈREMENT ESPACÉS

Backyard Discovery Mystic Tower - ÉTAPE 50 - ASSEMBLAGE DU FORT - 3

text_image 0 mm] CÉS M09 (x4) 087 (x16) VIS - 1-1/4 PO

ÉTAPE 51 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 1
M09 PIQUET - W4L17752
(x3) 5/8 po x 3 3/8 po x 26 5/8 po (16x86x675)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
12 H100087VIS TÊTE PLATE PFH 8 x 1-1/4 PO

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 2

text_image VUE DE L'INTÉRIEUR 3 po [77 mm] 3 1/8 po [79 mm] PICKETS RÉGULIÈREMENT ESPACÉS

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 3

text_image M09 (x3) 087 (x12) VIS - 1-1/4 PO

ÉTAPE 52 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 4

text_image M04 PLANCHE MURALE - W4L17747 (x3) 5/8 po x 3 3/8 po x 46 1/2 po (16 x 86 x 1182) M05 PLANCHE MURALE - W4L17748 (x1) 5/8 po x 3 3/8 po x 46 1/2 po (16 x 86 x 1182) M06 PLANCHE MURALE - W4L17749 (x2) 5/8 po x 3 3/8 po x 46 1/2 po (16 x 86 x 1182)

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 5
A6P00052 (x1) FENÊTRE OVALE

QTÉNUMÉRO D'ARTICLEDESCRIPTION
36H100087VIS TÊTE PLATE PFH 8 x 1-1/4 PO
4H100128VIS TÊTE BOMBÉE CRUCIFORME PWH 8 x 5/8

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 6

text_image VUE DE L'INTÉRIEUR M08 (x1) M06 (x1) M04 (x2) M05 (x1) 128 (x4) VIS - 5/8 052 (x1) FENÊTRE OVALE 087 (x36) VIS - 1-1/4 PO M07 (x1) PLACEMENT DE PIÈCE

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 7
M07 PLANCHE MURALE - W4L17750 (x1) 5/8 po x 3 3/8 po x 29 1/4 po (16 x 86 x 742)

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 8
M08 PLANCHE MURALE - W4L17751 (x1) 5/8 po x 3 3/8 po x 8 5/8 po (16 x 86 x 219)

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 9

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 10

text_image ONCER DANS LE BOIS D'ABORD POIGNÉE GRIS MÉTALLIQUE 381 c/c 249 (x2) 471 (x2) VIS TIREFOND - 1 1/2 PO 468 (x2) BOULON - 1 PO 379 (x2) ÉCROU À ENFONCER - 5/16 PO

ÉTAPE 83 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 11

text_image A4M02249 (x2) POIGNÉE GRIS MÉTALLIQUE 381 c/c
QTÉNUMÉRO D'ARTICLEDESCRIPTION
2H100379ÉCROU À ENFONCER 5/16 BLK
2H100468BOULON WH 5/16 x 1 BLK
2H100471VIS TIREFOND WH 5/16 x 1-1/2 BLK

CONSEIL :

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 12

text_image BOULON - 1 PO ÉCROU À ENFONCER - 5/16 PO 468 (x2) 379 (x2) 249 (x2) POIGNÉE GRIS MÉTALLIQUE 381 c/c 471 (x2) VIS TIREFOND - 1 1/2 PO

ÉTAPE 84 - ASSEMBLAGE DU FORT
Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 13

text_image A4M02249 (X2) POIGNÉE GRIS MÉTALLIQUE 381 c/c
QTÉNUMÉRO D'ARTICLEDESCRIPTION
2H100379ÉCROU À ENFONCER 5/16 BLK
2H100468BOULON WH 5/16 x 1 BLK
2H100471VIS TIREFOND WH 5/16 x 1-1/2 BLK

CONSEIL :

INSTALLEZ LES ÉCROUS À

ENFONCER DANS LE BOIS D'ABORD

Backyard Discovery Mystic Tower - ÉTAPE 51 - ASSEMBLAGE DU FORT - 14

text_image 468 (x2) BOULON - 1 PO 379 (x2) ÉCROU À ENFONCER - 5/16 PO 249 (x2) POIGNEE GRIS MÉTALLIQUE 381 c/c 471 (x2) VIS TIRFOND - 1 1/2 PO

ÉTAPE 85 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 85 - ASSEMBLAGE DU FORT - 1

PERCEZ DES AVANT-TROUS À L'EMPLACEMENT

SOUHAITÉ À L'AIDE D'UN FORET DE 1/8 PO [3 mm].

Backyard Discovery Mystic Tower - ÉTAPE 85 - ASSEMBLAGE DU FORT - 2

text_image 387 (x2) VIS - 1 1/4 PO 596 (x1) TÉLESCOPE

ÉTAPE 88 - ASSEMBLAGE DU FORT

Backyard Discovery Mystic Tower - ÉTAPE 88 - ASSEMBLAGE DU FORT - 1
H18SUPPORT DE TABLE - W4L17980
(x1) 1 po x 2 3/4 po x 10 1/2 po (24 x 70 x 268)

Backyard Discovery Mystic Tower - ÉTAPE 88 - ASSEMBLAGE DU FORT - 2
H19 SUPPORT DE TABLE - W4L17981
(x1) 1 po x 2 3/4 po x 10 1/2 po (24 x 70 x 268)

QTÉNUMÉRO D'ARTICLEDESCRIPTION
4H100201VIS TÊTE PLATE PFH 8 X 2 1/2 BLK

Backyard Discovery Mystic Tower - ÉTAPE 88 - ASSEMBLAGE DU FORT - 3

text_image 201 (x4) VIS - 2 1/2 PO H18 (x1) H19 (x1)

VUE LATÉRALE
Backyard Discovery Mystic Tower - ÉTAPE 88 - ASSEMBLAGE DU FORT - 4

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Backyard Discovery

Modèle : Mystic Tower

Catégorie : Jouets
