Type de produit	Balançoire pour enfants avec tour et accessoires
Marque	Backyard Discovery
Modèle	Sterling Point (2200227, 2300040, 2300057)
Dimensions au sol	6,2 m x 5,1 m x 3,3 m (20 pi 5 3/4 po x 16 pi 9 po x 10 pi 10 po)
Zone de jeu sécuritaire	10,3 m x 9,1 m x 5,3 m (33 pi 8 po x 29 pi 11 po x 17 pi 5 po)
Hauteur de chute maximale	2,1 m (6 pi 11 1/4 po)
Poids maximum par enfant (usage individuel)	68 kg (150 lb)
Poids maximum par enfant (usage collectif)	54 kg (120 lb)
Nombre d'enfants maximum	9
Tranche d'âge recommandée	À partir de 3 ans (ne convient pas aux moins de 36 mois)
Matériau principal	Bois traité
Assemblage	Par un adulte obligatoire
Usage prévu	Extérieur, domestique
Fonctions principales	Balançoire avec siège nid d'oiseau, tour, plateforme, toboggan
Entretien et nettoyage	Inspecter régulièrement les fixations et pièces en bois. Nettoyer avec un chiffon humide. Traiter le bois si nécessaire.
Sécurité	Respecter la zone de jeu sécuritaire. Hauteur de chute max 2,1 m. Surveillance adulte recommandée.
Pièces détachées	Disponibles sur le site Backyard Discovery. Références de pièces en quincaillerie et bois dans le manuel.
Informations générales	Fabriqué en Chine. Manuel de montage inclus avec application interactive 3D BILT.

FOIRE AUX QUESTIONS - Sterling Point Backyard Discovery

Quel âge minimum pour utiliser cette balançoire ?

Cette balançoire ne convient pas aux enfants de moins de 36 mois en raison de petites pièces. L'âge minimum recommandé est de 3 ans.

Quel est le poids maximum supporté par enfant ?

Pour les activités individuelles, le poids maximum est de 68 kg (150 lb). Pour les activités collectives (plusieurs enfants sur la même structure), le poids maximum par enfant est de 54 kg (120 lb).

Combien d'enfants peuvent jouer simultanément ?

Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.

Faut-il un adulte pour assembler la balançoire ?

Oui, l'assemblage par un adulte est obligatoire. Le manuel contient des instructions détaillées et une application 3D interactive (BILT) est disponible pour aider.

Comment entretenir le bois de la balançoire ?

Inspectez régulièrement les fixations et les pièces en bois. Nettoyez avec un chiffon humide. Appliquez un traitement protecteur pour bois si nécessaire pour prolonger la durée de vie.

Puis-je commander des pièces de rechange ?

Oui, les pièces de rechange sont disponibles sur le site de Backyard Discovery. Reportez-vous au manuel pour les références exactes des pièces (bois et quincaillerie).

Quelle est la hauteur de chute maximale ?

La hauteur de chute maximale est de 2,1 m (6 pi 11 1/4 po). La zone de jeu sécuritaire doit être respectée.

Où dois-je installer la balançoire ?

Placez la balançoire sur un terrain plat, à au moins 2 m (6 pi 7 po) de toute structure ou obstacle (clôture, garage, branches, fils électriques). La zone de jeu sécuritaire s'étend sur 2 m autour de la structure.

Est-ce que la balançoire est livrée avec des ancrages au sol ?

Oui, le manuel mentionne l'utilisation de tarières et de boulons pour ancrer la structure au sol. Des instructions spécifiques sont fournies pour l'installation au sol.

Existe-t-il une application pour faciliter le montage ?

Oui, l'application gratuite BILT propose des instructions interactives en 3D. Scannez le code QR dans le manuel pour télécharger l'application avant de commencer l'assemblage.

MODE D'EMPLOI Sterling Point Backyard Discovery

Basepoint Business Centre : Rivermead Drive, Westlea, Swindon SN5 7EX Téléphone : 0800-118-2476 J.P. Coenstraat 7, The Bridge, La Haye, 2595 WP, Pays-Bas Téléphone : 0800-567-8990

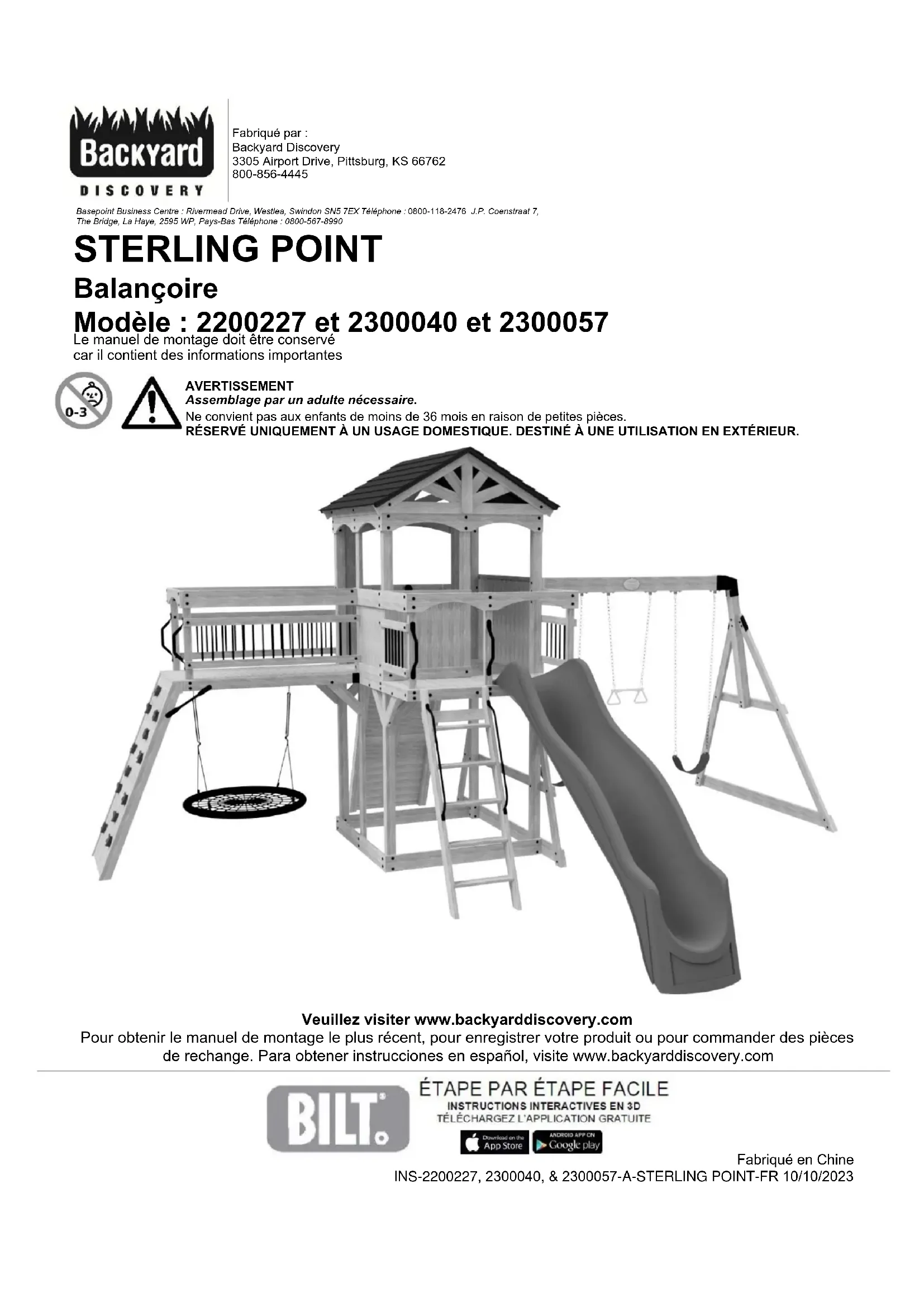

STERLING POINT

Balançoire

Modèle : 2200227 et 2300040 et 2300057

Le manuel de montage doit être conservé

car il contient des informations importantes

AVERTISSEMENT

Assemblage par un adulte nécessaire.

Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR.

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange. Para obtener instrucciones en español, visite www.backyarddiscovery.com

ÉTAPE PAR ÉTAPE FACILE

INSTRUCTIONS INTERACTIVES EN 3D

TÉLÉCHARGEZ L'APPLICATION GRATUITE

Fabriqué en Chine

INS-2200227, 2300040, & 2300057-A-STERLING POINT-FR 10/10/2023

Manuel du propriétaire - Dimensions d'installation de base et notes relatives au montage

Placez la balançoire sur un terrain plat, à au moins 2 m [6' - 7"] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

• Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
• L'aire de jeu sécuritaire fait référence à une zone s'étendant sur 2 m (6' - 7") au-delà de l'ensemble de jeu, sur tous les côtés, y compris l'espace situé au-dessus de l'ensemble de jeu.

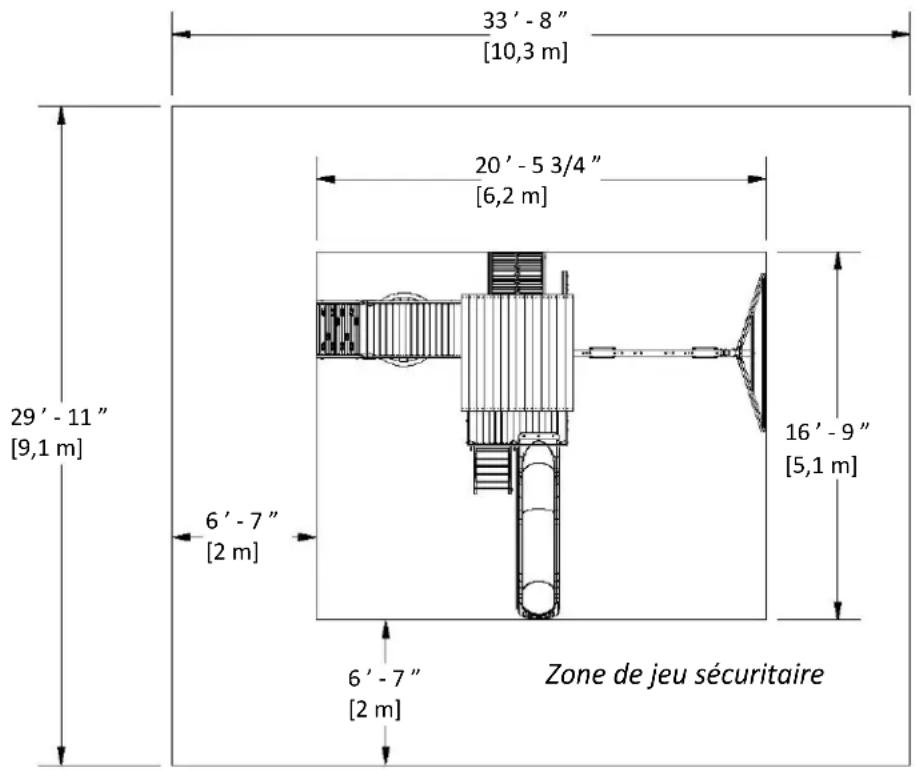

SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE

Dimensions au sol

20' - 5 3/4" [6,2 m] × 16' - 9" [5,1 m] × 10' - 10" [3,3 m]

Zone de jeu sécuritaire

33' - 8" [10,3 m] x 29' - 11" [9,1 m] x 17' - 5" [5,3 m]

33' - 8" [10,3 m] 20' - 5 3/4" [6,2 m] 29' - 11" [9,1 m] 6' - 7" [2 m] 16' - 9" [5,1 m] 6' - 7" [2 m] Zone de jeu sécuritaire

HAUTEUR DE JEU SÉCURITAIRE : 17' - 5" [5,3 m] HAUTEUR DE CHUTE MAXIMALE : 6' - 11 1/4" [2,1 m]

7' - 2 3/4" [2,2 m] 6' - 10 1/2" [2,1 m] 9' - 3/4" [2,8 m] 4' - 6 3/4" [1,4 m]

Informations générales :

Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

H05 LISSE DE PLANCHER - W4L16608
(x1) 1 " x 3 3/8 " x 52 3/4 " (24x86x1340)

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

H23 LISSE MURALE - W4L16689

(x2) 1 " x 3 3/8 " x 54 3/4 " (24x86x1390)

H24 PLANCHE MURALE - W4L16690

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

M02 PLANCHE DE PLANCHER - W4L16642

(x11) 5/8 " x 3 3/8 " x 21 1/4 " (16x86x540)

M03 PLANCHE DE PLANCHER - W4L16643

(x13) 5/8 " x 3 3/8 " x 54 5/8 " (16x86x1389)

M04 PLANCHE DE PLANCHER - W4L16647

(x2) 5/8 " x 3 3/8 " x 21 1/4 " (16x86x540)

M06 PLANCHE DE PLANCHER - W4L16650

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

T01 PLANCHE DE SUPPORT - W4L16599

(x2) 1 " x 1 3/8 " x 46 5/8 " (24x34x1184)

T02 PLANCHE DE SUPPORT - W4L16609

(x1) 1 " x 1 3/8 " x 52 5/8 " (24x34x1336)

T03 PLANCHE DE SUPPORT - W4L16615

Manuel du propriétaire - Identification des pièces

Pièces de quincaillerie

Manuel du propriétaire - Identification des pièces

Pièces de quincaillerie

Manuel du propriétaire - Identification des pièces

Pièces de quincaillerie

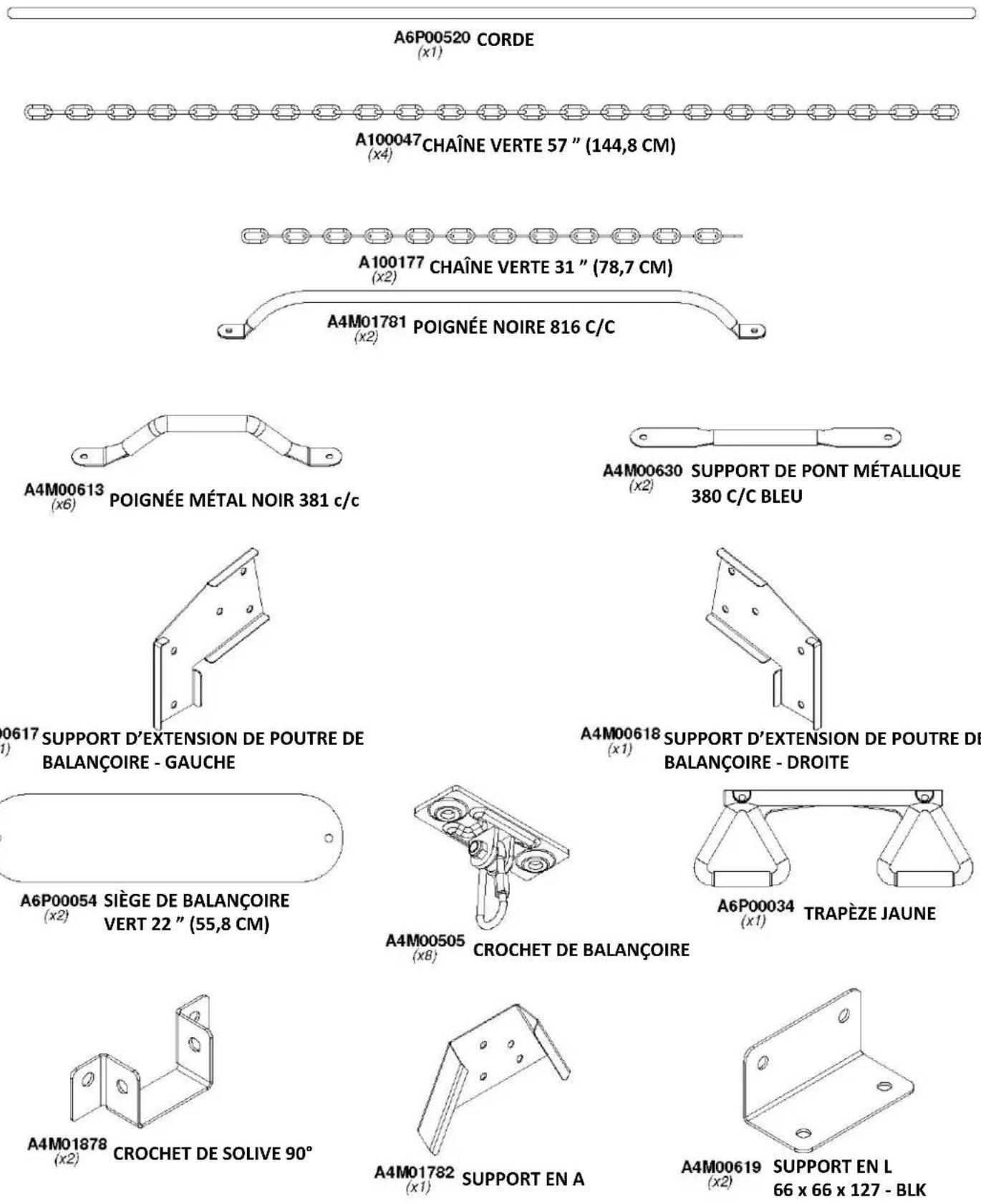

Manuel du propriétaire - Identification des pièces

Composants accessoires (pas à l'échelle)

A4M00617 SUPPORT D'EXTENSION DE POUTRE DE BALANÇOIRE - GAUCHE (x1)

Manuel du propriétaire - Identification des pièces

Composants accessoires (pas à l'échelle)

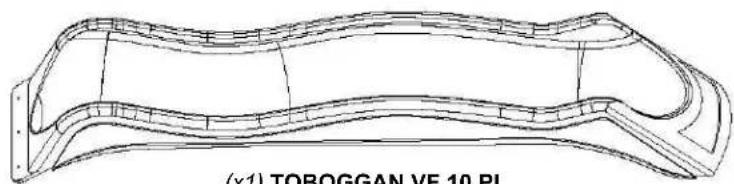

TOBBOGAN FORMÉE SOUS VIDE DE 10 PI
NUMÉRO DE PIÈCE	COULEUR	NUMÉRO DE MODÈLE
A100287	VERT	2200227
A6P00540	JAUNE	2300040
A6P00539	GRIS	2300057

PRÉ-ASSEMBLAGE ÉTAPE 1 - TRI DES PIÈCES

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

PIÈCES EN BOIS :

• Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
• S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
• Les tampons se trouvent sur la surface plane ou aux extrémités des planches.
• Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.

REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.

B04 B06 B04 B06 B08 G01 Q01 Q01 Q02 RP1 RP1

PIÈCES DE QUINCAILLERIE :

• Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
• Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
• Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
• Lors de l'assemblage, il vous suffit de référencer les quatre derniers chiffres du numéro.

H100194 BOULON WH (x2) 5/16 x 2-1/2

PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES

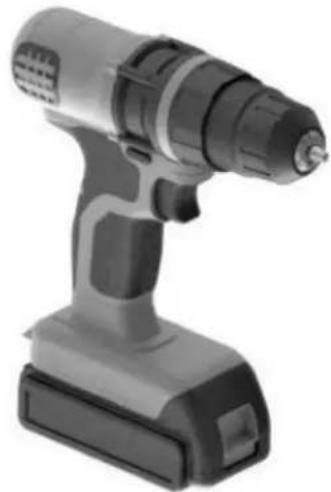

Perceuse sans fil ou perceuse électrique

Accessoires de la perceuse : Tête cruciforme

Clés ouvertes de 1/2 " et 9/16 "

Mèches de 1/8", 3/16", 3/8" et 7/16"

Clé à cliquet 3/8", Douilles standard de 1/2" et 9/16", Douilles profondes de 1/2" et 9/16"

Tournevis cruciforme

Marteau à panne fendue

Maillet en caoutchouc - En option

Plusieurs types d'instructions de montage vous sont proposés.

1. Manuel d'assemblage imprimé inclus avec votre produit
2. Application BILT - Instructions interactives en 3D
3. Combinaison du manuel imprimé et de l'application BILT (Remarque : les numéros d'étape peuvent différer entre les deux méthodes)

BILT.

Scannez pour des instructions 3D faciles

Téléchargez l'application BILT avant de commencer

LAISSEZ LES BOULONS 416 ET LES ÉCROUS À PORTÉE CYLINDRIQUE 192S ERRÉS À LA MAIN.

BOULONS 416 ET LES ÉCROUS À INDRIQUE 192S ERRÉS À LA MAIN. 617 (x1) SUPPORT D'EXTENSION DE POUTRE DE BALANÇOIRE - GAUCHE 618 (x1) SUPPORT D'EXTENSION DE POUTRE DE BALANÇOIRE - DROITE 192 (x3) ÉCROU À PORTÉE CYLINDRIQUE - 7/8 " A50 (x1) 416 (x3) BOULON - 3 " 479 (x2) ÉCROU - 5/16 " 478 (x2) RONDELLE - 8 x 27 VUE DE FACE ASSEMBLAGE CORRECT 476 (x2) BOULON - 4 1/4 " 478 (x2) RONDELLE - 8 x 27 619 (x2) SUPPORT EN L 66 x 66 x 127 - BLK

QTÉ	NUMÉRO D'ARTICLE	DESCRIPTION
4	H101121	BOULON PTH 1/4x1 BLK avec LOCTITE
4	H100831	ÉCROU À PORTÉE CYLINDRIQUE PTH 1/4 x 3/4 BLK

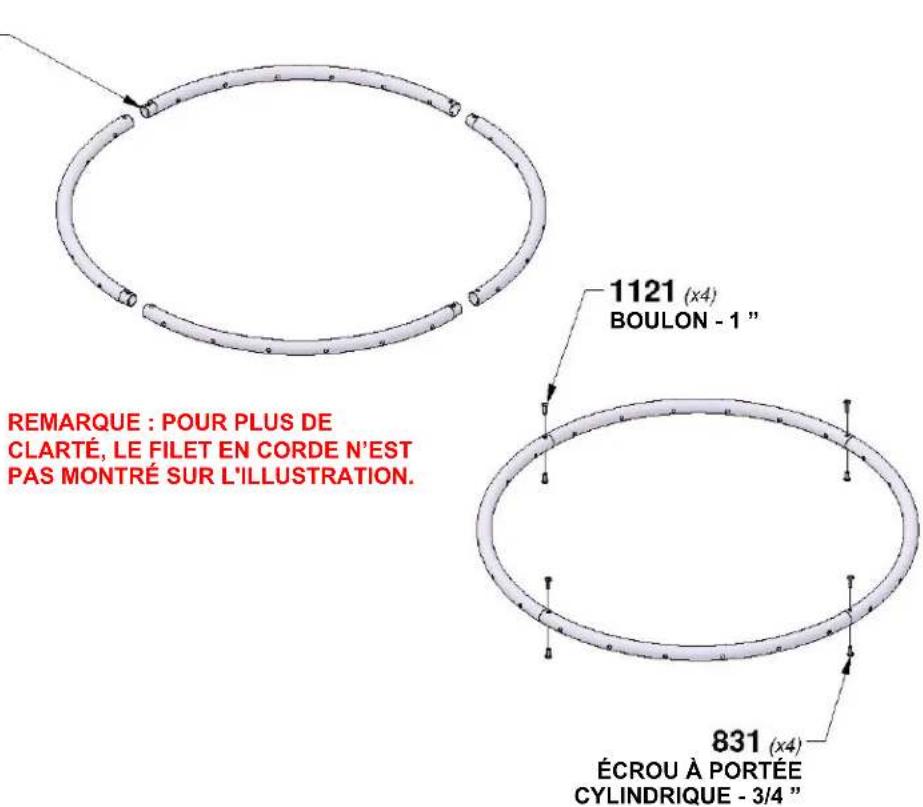

INSTRUCTIONS D'INSTALLATION DE LA BALANÇOIRE NID D'OISEAU

SUIVEZ LES INSTRUCTIONS CI-DESSOUS AVANT D'UTILISER LA BALANÇOIRE NID D'OISEAU.

IMPORTANT :

FAITES GLISSER LES BOUCLES DE LA CORDE SUR

LES EXTRÉMITÉS DES TUBES D'ABORD!

(VOIR LA VUE CI-DESSOUS)

FAITES GLISSER L'EXTRÉMITÉ ÉTROITE DES TUBES DANS LA PLUS GRANDE OUVERTURE APRÈS AVOIR GLISSÉ LES BOUCLES DE CORDE SUR LES TUBES.

REMARQUE : POUR PLUS DE CLARTÉ, LE FILET EN CORDE N'EST PAS MONTRÉ SUR L'ILLUSTRATION. 1121 (x4) BOULON - 1 " 831 (x4) ÉCROU À PORTÉE CYLINDRIQUE - 3/4"

REMARQUE : IL EST IMPORTANT QUE LA BALANÇOIRE NID D'OISEAU PENDE DE NIVEAU.

POUR METTRE LE SIÈGE DU NID D'OISEAU DE NIVEAU, AJUSTEZ LES DEUX SUPPORTS EN « S ». BOUCLES DE CORDE

LA BALANÇOIRE DOIT ÊTRE RÉGLÉE À UN MINIMUM DE 8 POUCES (20 CM) DU SOL LORSQU'ELLE EST INSTALLÉE.

ÉTAPE 50 - ASSEMBLAGE DU FORT

DU FORT A4M01 495 | BALANÇOIRE (×1) NID D'OISEAU 40" (66 CM)

MAILLON RAPIDE CHAÎNE DE LA BALANÇOIRE INSÉREZ LA CHAÎNE DANS LE MAILLON RAPIDE SERREZ LE MAILLON RAPIDE

CHAINE DE LA BALANÇOIRE EZ LA CHAÎNE DANS MAILLON RAPIDE SERREZ LE MAILLON RAPIDE 495 (x1) BALANÇOIRE NID D'OISEAU 40" (66 CM)

ÉTAPE 51 - ASSEMBLAGE DU FORT

DÉTAIL « A » DÉTAIL « D » DÉTAIL « A » DÉTAIL « A » DÉTAIL « D » DÉTAIL « D » DÉTAIL « B » DÉTAIL « C » DÉTAIL « B » 379 (x1) ECROU À ENFONCER - 5/16 " 459 (x1) 379 (x1)

DETAIL « B » 379 (x1) ECROU À ENFONCER - 5/16 " 378 (x1) BOULON - 1 3/4 " 178 (x1) TARIÈRE

DÉTAIL (B), (C) et (D)
FAITES PIVOTER LA TARIÈRE EN L'ENFONÇANT DANS LE SOL AUX EMPLACEMENTS INDIQUÉS. EN UTILISANT UN PIQUET COMME GUIDE, PERCEZ (1) TROU DE 3/8" DE DIAMÈTRE [10 mm] POUR LA QUINCAILLERIE.

459 (x1) BOULON - 1 1/4 " 379 (x1) ÉCROU À ENFONCER - 5/16 " 178 (x1) TARIÈRE
