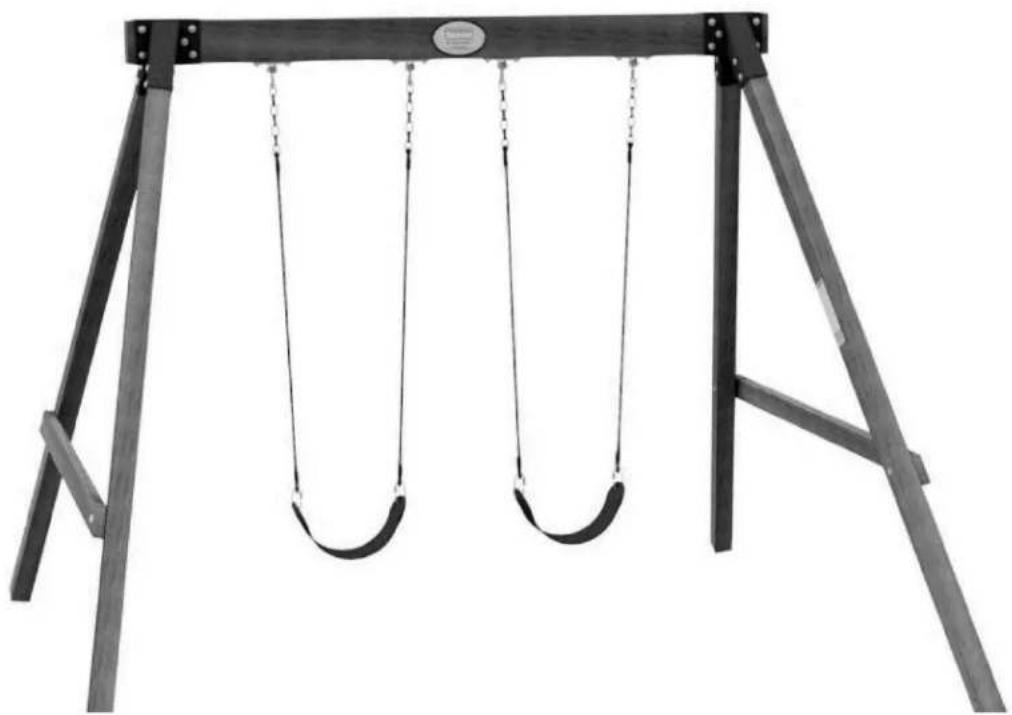

Type de produit	Balançoire / Ensemble de jeu extérieur
Marque	Backyard Discovery
Modèle	Little Durango
Dimensions au sol	2,8 m × 2,5 m (9,1 pi × 8,1 pi)
Zone de jeu sécuritaire requise	6,8 m × 6,5 m (22,2 pi × 21,3 pi)
Hauteur de chute maximale	2,0 m (6,5 pi)
Hauteur de jeu sécuritaire	4,1 m (13,5 pi)
Capacité maximale d'enfants	9 enfants
Poids maximum par enfant (usage individuel)	68 kg (150 lb)
Poids maximum par enfant (usage collectif)	54 kg (120 lb)
Âge recommandé	3 à 10 ans
Matériau principal	Bois traité
Couleur	Naturel (bois) avec sièges verts
Type d'installation	À assembler par un adulte, ancrage au sol requis
Usage	Extérieur, domestique uniquement
Accessoires inclus	2 sièges de balançoire verts, chaînes, crochets, quincaillerie, tarières, étiquettes
Outils nécessaires	Perceuse, mèches, clés, douilles, tournevis, marteau, maillet (optionnel)
Instructions de montage	Manuel papier + application interactive BILT (3D)
Garantie	Voir conditions du fabricant (non détaillée)
Pièces de rechange	Disponibles sur demande (site fabricant)

FOIRE AUX QUESTIONS - Little Durango Backyard Discovery

Quel est l'âge recommandé pour ce jeu ?

Le Little Durango est conçu pour les enfants de 3 à 10 ans. Il ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

Combien d'enfants peuvent utiliser la balançoire en même temps ?

La capacité maximale est de 9 enfants. Le poids maximum est de 68 kg par enfant pour un usage individuel et 54 kg par enfant pour un usage collectif.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une perceuse sans fil, de mèches (1/8, 3/16, 3/8, 7/16 po), de clés à molette (1/2 et 9/16 po), de douilles, d'un tournevis cruciforme, d'un marteau et d'un maillet en caoutchouc (optionnel).

Quelles sont les dimensions de la zone de jeu sécuritaire ?

La zone de jeu sécuritaire doit mesurer au moins 6,8 m × 6,5 m (22,2 pi × 21,3 pi), avec un espace libre de 2 m autour de la structure.

Comment ancrer la balançoire au sol ?

Utilisez les tarières fournies. Vissez-les dans le sol à un angle de 90° aux emplacements indiqués. Ne pas utiliser les piquets peut annuler la garantie.

Puis-je remplacer les pièces usées ?

Oui, des pièces de rechange sont disponibles sur le site de Backyard Discovery. Vous pouvez également commander via le service client.

Comment nettoyer et entretenir la balançoire ?

Nettoyez avec un chiffon humide et du savon doux. Évitez les produits abrasifs. Vérifiez régulièrement les boulons et les fixations. Traitez le bois avec un produit adapté si nécessaire.

Y a-t-il des instructions de montage en 3D ?

Oui, l'application BILT propose des instructions interactives en 3D étape par étape. Téléchargez-la gratuitement avant de commencer.

Quelle est la hauteur de chute maximale et comment assurer la sécurité ?

La hauteur de chute maximale est de 2,0 m. Placez la structure sur un terrain plat et dégagé, et assurez une zone de jeu sécuritaire de 2 m autour de l'ensemble.

Puis-je installer la balançoire à l'intérieur ?

Non, cet ensemble est destiné à un usage extérieur uniquement. Il n'est pas conçu pour une utilisation intérieure.

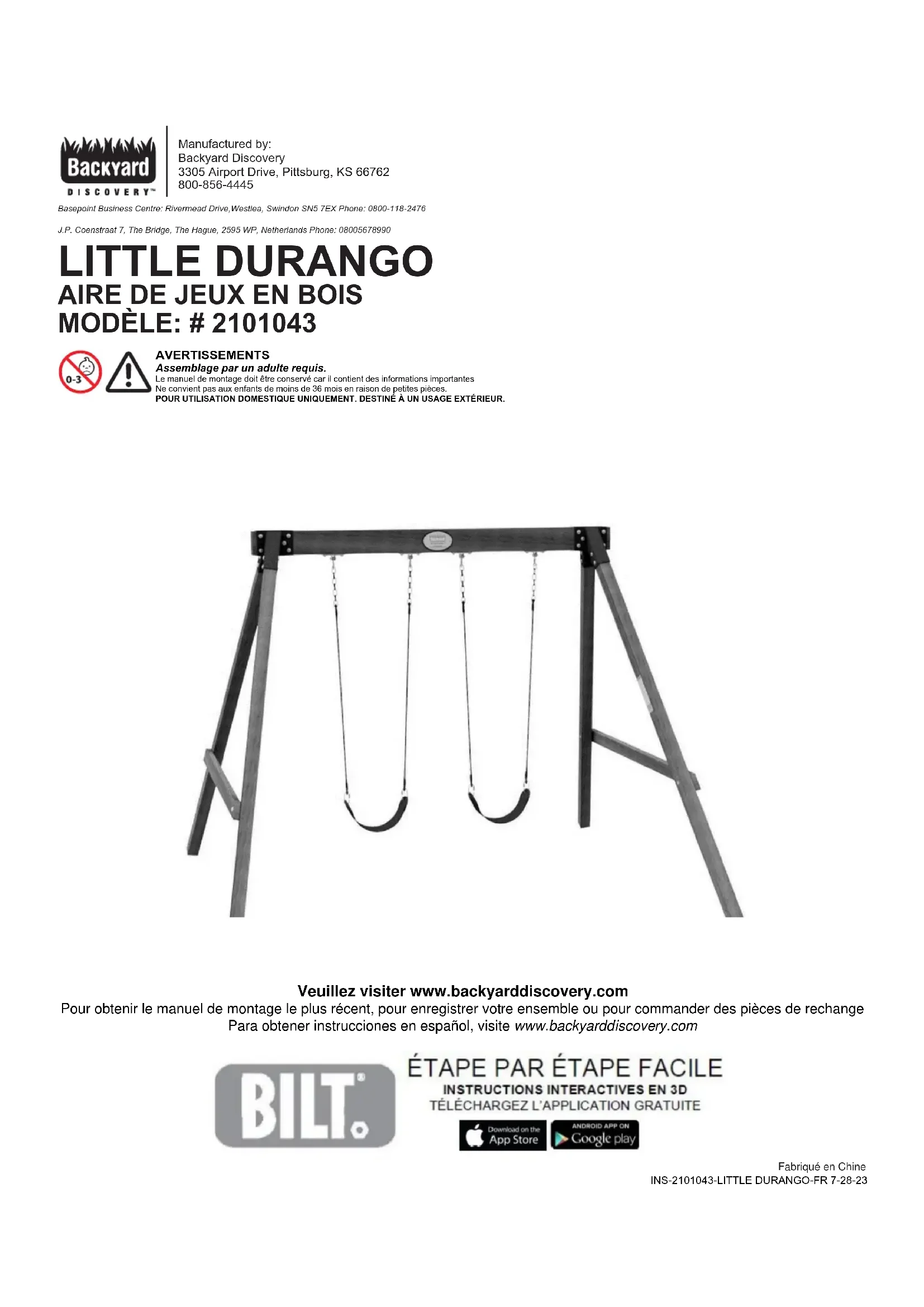

MODE D'EMPLOI Little Durango Backyard Discovery

Assemblage par un adulte requis.

Le manuel de montage doit être conservé car il contient des informations importantes

Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

POUR UTILISATION DOMESTIQUE UNIQUEMENT. DESTINÉ À UN USAGE EXTÉRIEUR.

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre ensemble ou pour commander des pièces de rechange Para obtener instrucciones en español, visite www.backyarddiscovery.com

BILT.

ÉTAPE PAR ÉTAPE FACILE

INSTRUCTIONS INTERACTIVES EN 3D

TÉLÉCHARGEZ L'APPLICATION GRATUITE

Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi - 7 po] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

• Pendant le montage de l'unité, prenez le temps avant et après chaque phase de vous assurer que le fort est de niveau. Si le fort n'est pas à niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort sont bien droits.
• L'aire de jeu sécuritaire fait référence à une zone s'étendant sur 2 m [6 pi 7 po] au-delà de l'ensemble de jeu sur tous les côtés, y compris l'espace au-dessus de l'ensemble de jeu.

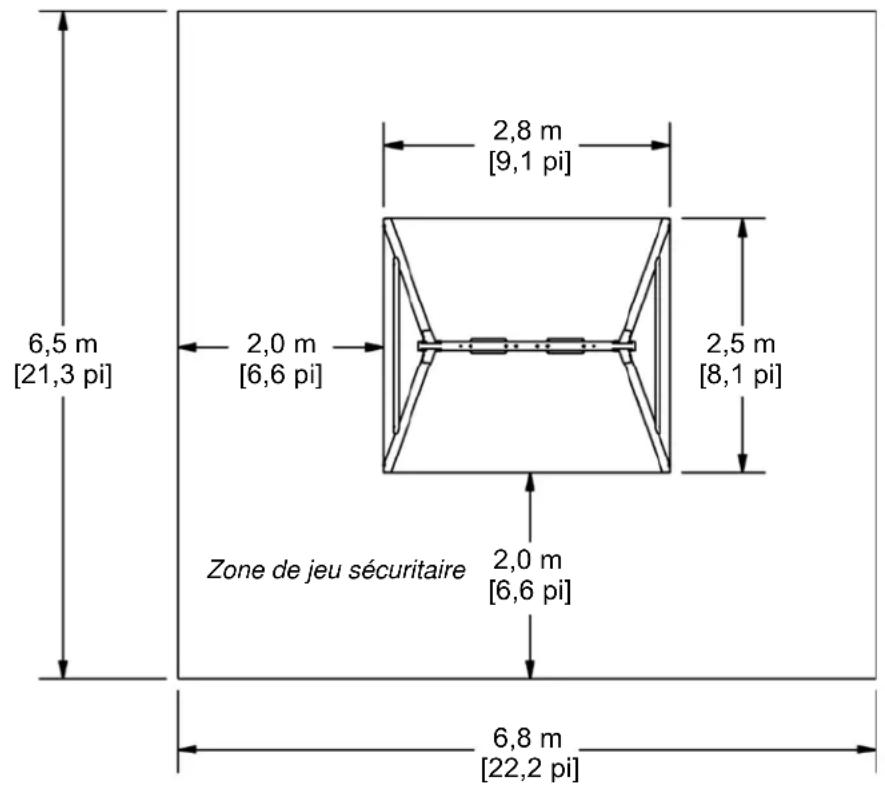

SCHÉMA DE ZONE DE JEU SÉCURITAIRE

Dimensions au sol

2,8 m [9,1 pi] x 2,5 m [8,1 pi]

Zone de jeu sécuritaire

6,8 m [22,2 pi] x 6,5 m [21,3 pi]

6,5 m [21,3 pi] 2,0 m [6,6 pi] 2,8 m [9,1 pi] 2,5 m [8,1 pi] Zone de jeu sécuritaire 2,0 m [6,6 pi] 6,8 m [22,2 pi]

HAUTEUR DE JEU SÉCURITAIRE : 4,1 m [13,5 pi] HAUTEUR DE CHUTE MAXIMALE : 2,0 m [6,5 pi]

Informations générales :

Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.

Éléments en bois (pas à l'échelle)

Composants matériels

H100056 | BOULON HEXAGONAL (9) 3/8 x 5-3/4

H100166 | BOULON WH (4) 5/16 x 4-1/4

H100028 | VIS TIRFOND WH (4) 5/16 x 2 1/2

H100014 | BOULON WH (11) 5/16 x 2 1/2

H100012 | BOULON WH (9) 5/16 x 2

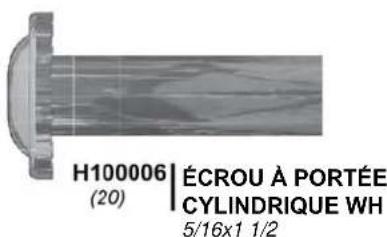

H100006 | ÉCROU À PORTÉE CYLINDRIQUE WH (20) 5/16x1 1/2

H100128 | VIS TÊTE (7) BOMBÉE PWH 8 x 5/8

H100107 | RONDELLE DE VERROUILLAGE INT (9) 10 x 18

H100030 | RONDELLE DE VERROUILLAGE EXT (4) 8 x 19

H100102 | RONDELLE PLATE (9) 11 x 25

H100074 | ÉCROU (4) ENCASTRÉ 5/16

H100073 | ÉCROU (9) ENCASTRÉ 3/8

Composants accessoires (pas à l'échelle)

A100314 | ÉTIQUETTE DE CONTRÔLE « A » A6P00054 | SIÈGE DE BALANÇOIRE VERT 55,8 CM [22 PO] Backyard DISCOVERY™ Fidberg v5 64792 610-83-44-431, www.thebanadis.com A100164 | ÉTIQUETTE D'IDENTIFICATION DE BYD (LARGE) 3 À 10 ANS A4M00505 | CROCHET DE BALANÇOIRE A100069 | LIEN RAPIDE A100178 | TARIÈRE A4M01299 | Support en Y (gauche) A4M01300 | Support en Y (droit) A100087 | DE LA CHAINE DE CORDE VERTE 130,1 CM (51,25 PO) A100042 | DOUILLE TORX T-40 CLÉ TORX T-40 A100041 |

ÉTAPE 1 DE PRÉ-ASSEMBLAGE - TRI DES PIÈCES

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

PIÈCES EN BOIS :

• Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
• S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
• Les tampons se trouvent sur la surface plane ou aux extrémités des planches.
• Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.

REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.

B04 B06 B04 B06 B08 G01 Q01 Q01 Q02 RP1 RP1

PIÈCES DE QUINCAILLERIE :

• Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
• Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
• Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
• Lors de l'assemblage, il vous suffit de vous reporter aux quatre derniers chiffres du numéro.

H100194 (x2) BOULON WH 5/16 x 2-1/2

PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES

Perceuse sans fil ou perceuse électrique

Accessoires de la perceuse : Tête cruciforme

Mèches de 1/8 po, 3/16 po, 3/8 po et 7/16 po

Tournevis cruciforme

Clés ouvertes de 1/2 po et 9/16 po

Clé à cliquet de 3/8 po, douilles standard de 1/2 po et 9/16 po, douilles profondes de 1/2 po et 9/16 po

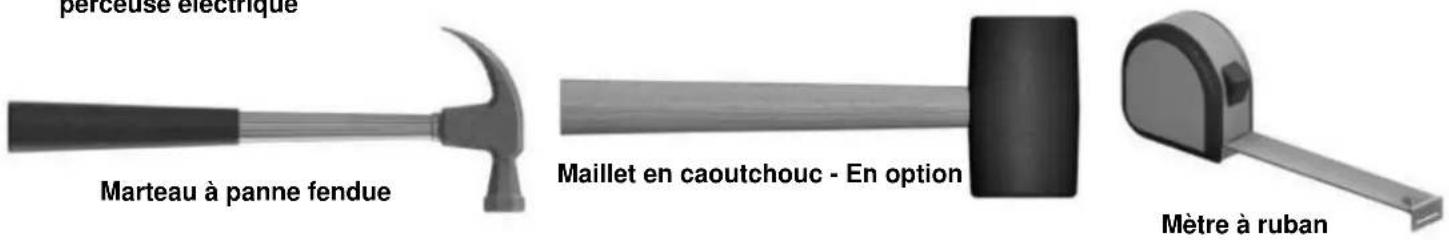

perceuse électrique Marteau à panne fendue Maillet en caoutchouc - En option Mètre à ruban

Équerre

Plusieurs types d'instructions de montage vous sont proposés.

1. Manuel d'assemblage imprimé inclus avec votre produit
2. Application BILT - Instructions interactives en 3D
3. Combinaison du manuel imprimé et de l'application BILT (remarque : les numéros d'étape peuvent différer entre les deux méthodes)

BILT.

Scannez pour des instructions 3D faciles

Téléchargez l'application BILT avant de commencer

A4M01299 | Support en Y (gauche)

A4M01300 | Support en Y (droit)

A4M00505 | CROCHET DE (4) BALANÇOIRE

A100164 | ÉTIQUETTE D'IDENTIFICATION (1) DE BYD (LARGE) 3 À 10 ANS

H100056 | BOULON HEXAGONAL (8) 3/8 x 5-3/4

H100014 BOULON WH (10) 5/16 x 2 1/2

H100006 | ÉCROU À MANCHON WH (10) 5/16 x 1 1/2

H100073 | ÉCROU (8) ENCASTRÉ 3/8

H100128 | VIS TÊTE BOMBÉE PWH (4) 8 x 5/8

H100107 | RONDELLE DE VERROUILLAGE (8) INT 10 x 18

H100102 | RONDELLE PLATE (8) 11 x 25

CROCHET DE BALANÇOIRE RONDELLE - 10 x 18 PO 056 (x8) BOULON - 5 3/4 PO 006 (x10) ECROU A MANCHON - 1 1/2 PO 107 (x8) 102 (x8) RONDELLE - 11 x 25 PO A1 (x1) POUTRE DE BALANÇOIRE Support en Y (gauche) 164 (x1) ÉTIQUETTE D'IDENTIFICATION DE BYD (LARGE) 3 À 10 ANS 128 (x4) VIS - 5/8 014 (x10) BOULON - 2 1/2 PO 073 (x8) ÉCROU ENCASTRÉ - 3/8 PO Support en Y (droit)

REMARQUE : INSTALLEZ L'ÉTIQUETTE D'IDENTIFICATION DE BYD AU CENTRE DE LA POUTRE DE BALANÇOIRE.

Insérez la chaîne dans le lien rapide Serrez le lien rapide

087 (x4) DE LA CHAINE DE CORDE VERTE 130,1 CM (51,25 PO) 069 (x4) LIEN RAPIDE 054 (x2) SIEGE DE BALANÇOIRE VERT 55,8 CM [22 PO]

ASSEMBLAGE

ÉTAPE 5

A100178 | TARIÈRE (4)

90°

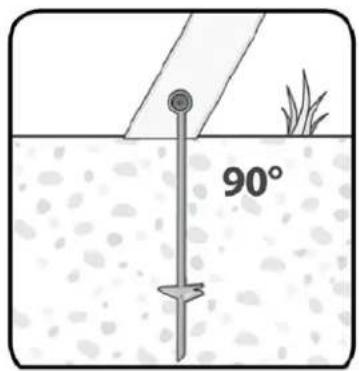

Vissez la tarière dans le sol à un angle de 90° aux emplacements indiqués.

REMARQUE : LA NON-UTILISATION DE PIQUETS DE SOL PEUT ANNULER LA GARANTIE ET CAUSER DES BLESSURES!

Vissez la tarière dans le sol à un angle de 90° aux emplacements indiqués. 028 (x4) VIS TIRFOND - 2 1/2 PO 314 (x1) ÉTIQUETTE DE CONTRÔLE « A » 128 (x2) VIS - 5/8 PLACEZ À ENVIRON 910 MM (2 PI) DU BAS DU POTEAU 178 (x4) TARIÈRE
