MODE D'EMPLOI Grayson Peak Backyard Discovery

J.P. Coenstraat 7, The Bridge, La Haye, 2595 WP, Pays-Bas Téléphone : 0800-567-8990

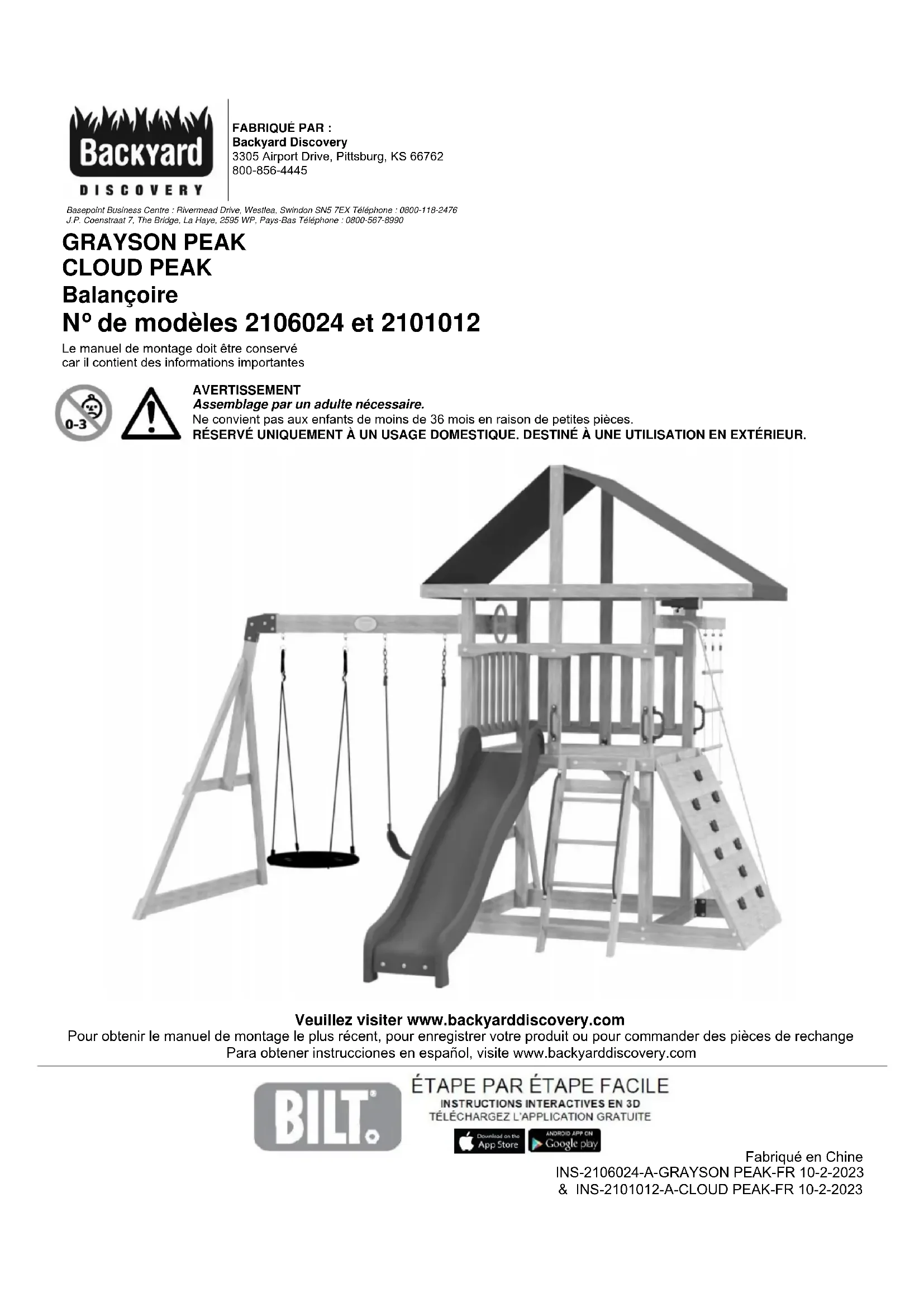

GRAYSON PEAK

CLOUD PEAK

Balançoire

N° de modèles 2106024 et 2101012

Le manuel de montage doit être conservé

car il contient des informations importantes

AVERTISSEMENT

Assemblage par un adulte nécessaire.

Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR.

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange Para obtener instrucciones en español, visite www.backyarddiscovery.com

ÉTAPE PAR ÉTAPE FACILE

INSTRUCTIONS INTERACTIVES EN 3D

TÉLÉCHARGEZ L'APPLICATION GRATUITE

Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi - 7 po] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

• Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort sont bien droits.
• L'aire de jeu sécuritaire fait référence à une zone s'étendant sur 2 m [6 pi 7 po] au-delà de l'ensemble de jeu sur tous les côtés, y compris l'espace au-dessus de l'ensemble de jeu.

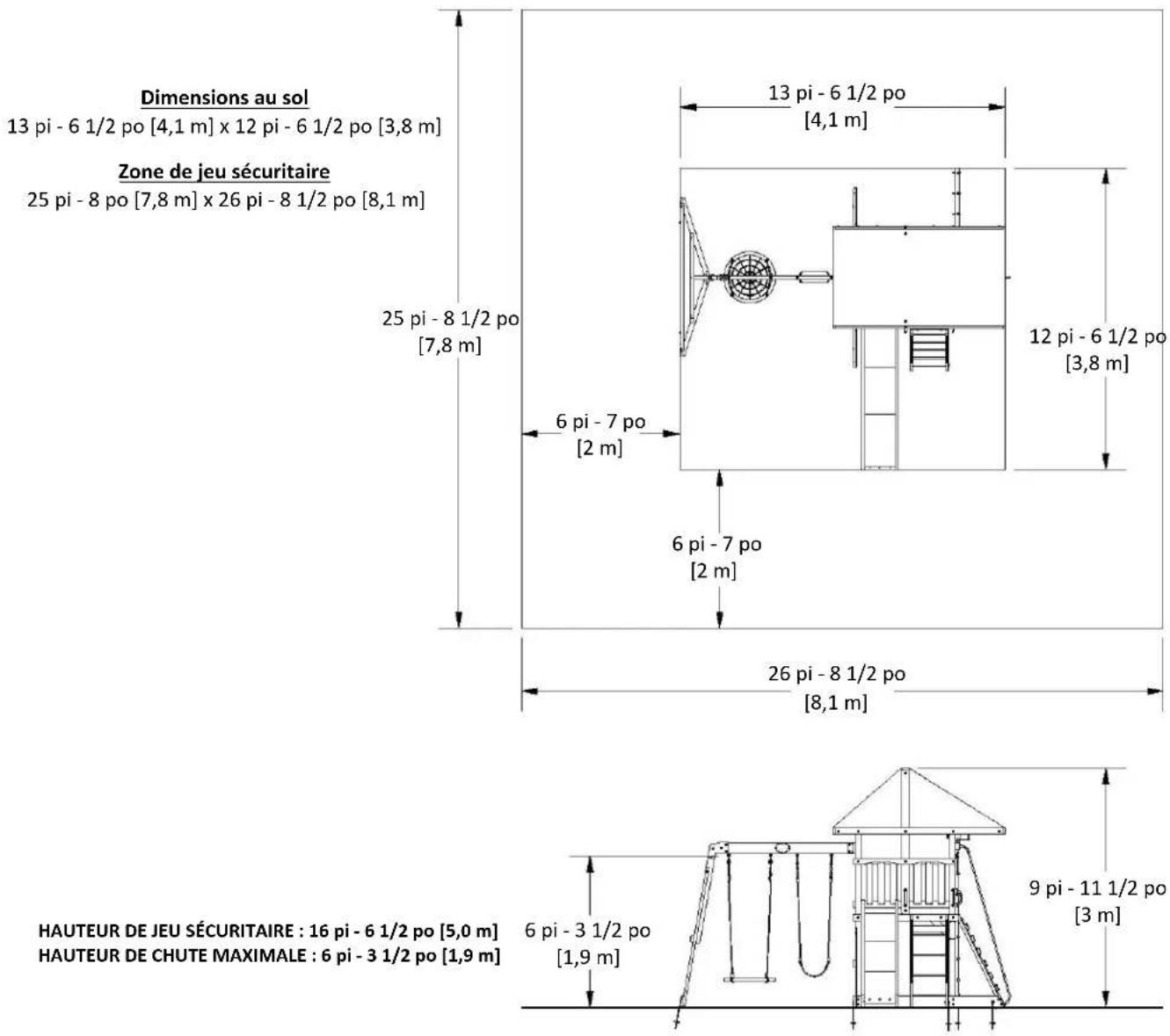

SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE

HAUTEUR DE JEU SÉCURITAIRE : 16 pi - 6 1/2 po [5,0 m] HAUTEUR DE CHUTE MAXIMALE : 6 pi - 3 1/2 po [1,9 m]

Informations générales :

Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.

Composants en bois (pas à l'échelle)

Composants en bois (pas à l'échelle)

H1 (x2) | CALE ANGULAIRE - W4L07127 1 po x 3 3/8 po x 44 1/2 po (24x86x1129) H2 (x1) | SUPPORT DE PLANCHER - W4L13772 1 po x 3 3/8 po x 52 1/8 po (24x86x1324) H3 (x1) | SUPPORT DE PLANCHER - W4L13773 1 po x 3 3/8 po x 52 1/8 po (24x86x1324) H4 (x1) | SUPPORT DE PLANCHER - W4L07130 1 po x 3 3/8 po x 48 7/8 po (24x86x1243) H5 (x1) | SUPPORT DE PLANCHER - W4L07131 1 po x 3 3/8 po x 48 7/8 po (24x86x1243) H6 (x1) | MONTANT - W4L13763 1 po x 3 3/8 po x 72 po (24x86x1828) H7 (x1) | MONTANT - W4L13764 1 po x 3 3/8 po x 72 po (24x86x1828) H8 (x2) | LISSE DE TOIT - W4L13765 1 po x 3 3/8 po x 83 7/8 po (24x86x2132) H9 (x2) | LISSE DE TOIT - W4L13766 1 po x 3 3/8 po x 50 7/8 po (24x86x1291) H10 (x1) | LISSE DE TOIT - W4L13767 1 po x 3 3/8 po x 48 7/8 po (24x86x1243) H11 (x2) | CALE DE PLATEFORME - W4L07296 1 po x 3 3/8 po x 17 3/4 po (24x86x450) H12 (x4) | CALE DE PLATEFORME - W4L13771 1 po x 3 3/8 po x 15 7/8 po (24x86x402) H13 (x1) | LISSE ARQUÉE - W4L13774 1 po x 3 3/8 po x 50 7/8 po (24x86x1292) H81 (x4) | ÉCHELON - W4L13778 1 po x 3 3/8 po x 17 1/8 po (24x86x434)

Composants en bois (pas à l'échelle)

Composants en bois (pas à l'échelle)

M9 | LISSE MURALE - W4L07146

(x3) 5/8 po x 3 3/8 po x 48 7/8 po (16x86x1243)

M44| LATTE - W4L07152

(x13) 5/8 po x 3 3/8 po x 21 3/8 po (16x86x542)

M77 | CALE DU TOBOGGAN - W4L08748

(x1) 5/8 po x 3 3/8 po x 17 1/4 po (16x86x438)

M78 | ENTRETOISE CENTRALE DU TOBOGGAN - W4L08749

(x2) 5/8 po x 3 3/8 po x 17 1/4 po (16x86x438)

M102 | PLANCHE DE FIXATION - W4L13779

(x1) 5/8 po x3 3/8 po x 19 po (16x86x482)

M103 | SUPPORT ARRIÈRE - W4L13777

(x1) 5/8 po x3 3/8 po x 19 po (16x86x482)

Pièces de quincaillerie

Pièces de quincaillerie

H100764 (×1) H100764 EMBOUT DE VISSAGE 9220119 (τ) Trousse A outils H100148 (τ) Double Torx T-30 H100147 (τ) Double Torx T-30 H100100 MAGNETTAGE (τ) Double H100148 (τ) Double Torx T-30 H100148 CLOTE TORX T-30 SUSPENSION DE BALANÇOIRE 5/16 x 8 H100098 (×3) CROCHET DE BALANÇOIRE 5/16 x 9 1/2

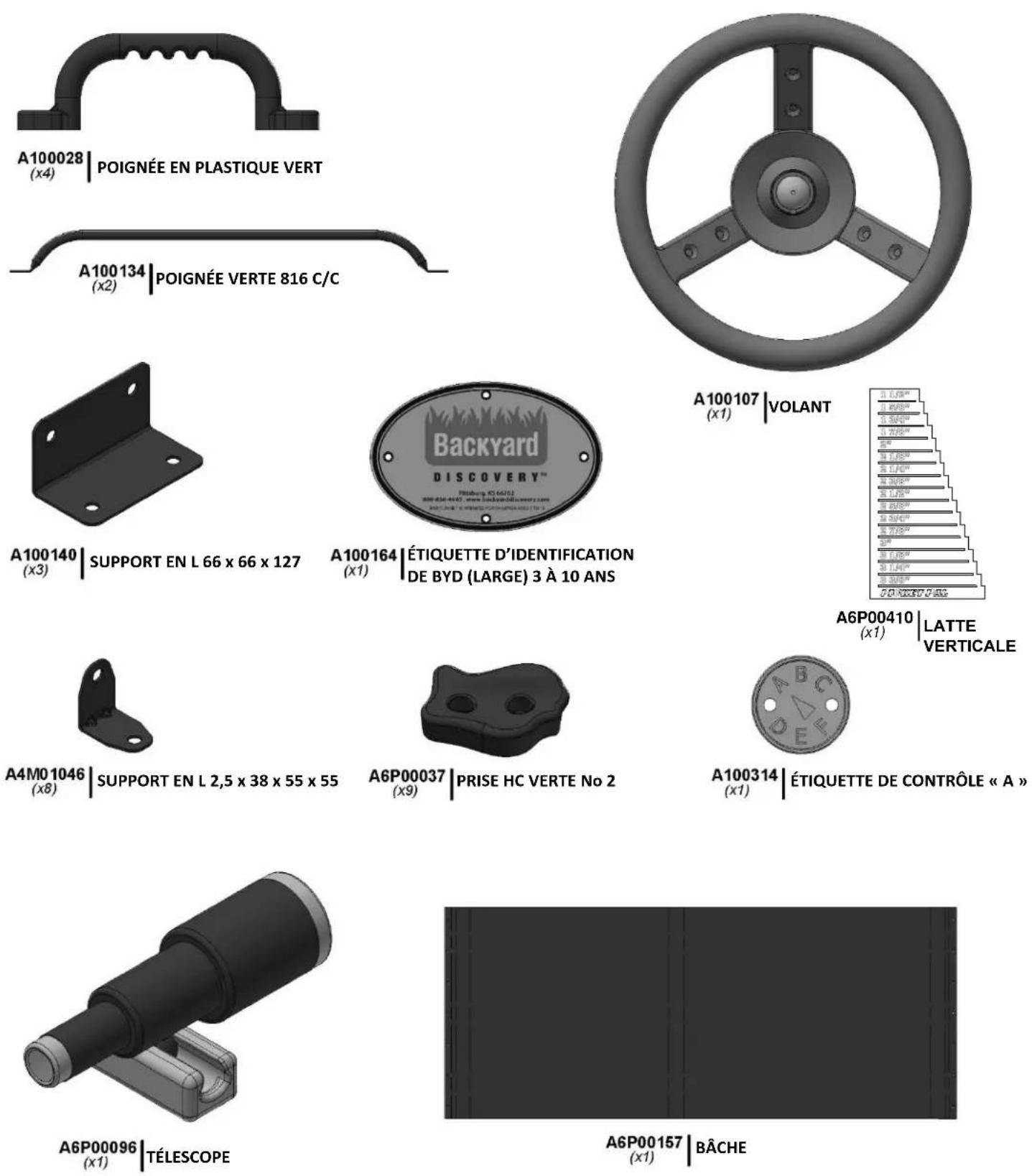

Composants accessoires (pas à l'échelle)

Composants accessoires (pas à l'échelle)

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

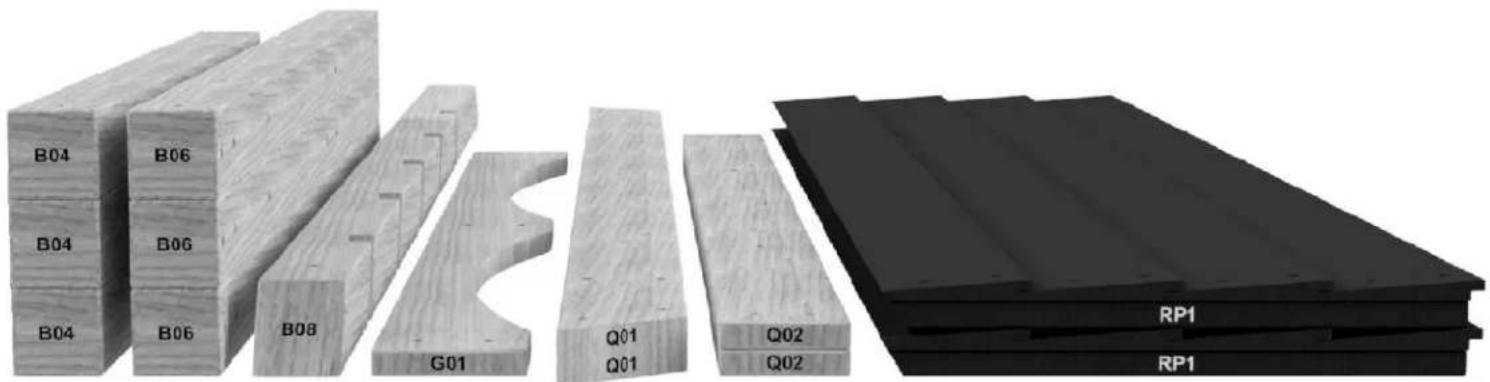

PIÈCES EN BOIS :

• Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
• S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
• Les tampons se trouvent sur la surface plane ou sur l'extrémité des planches.
• Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.

REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.

B04 B06 B04 B06 B04 B08 G01 Q01 Q01 Q02 RP1 RP1

PIÈCES DE QUINCAILLERIE :

• Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
• Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
• Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
• Lors de l'assemblage, il vous suffit de vous reporter aux quatre derniers chiffres du numéro.

H100194 (x2) BOULON WH 5/16 x 2-1/2

PRÉMONTAGE

ÉTAPE 2 - OUTILS NÉCESSAIRES

Clés ouvertes de 1/2 po et 9/16 po

Mèches de 1/8 po, 3/16 po, 3/8 po et 7/16 po

Clé à cliquet de 3/8 po, douilles standard de 1/2 po et 9/16 po, douilles profondes de 1/2 po et 7/16 po

Tournevis cruciforme

Perceuse sans fil ou perceuse électrique

perceuse électrique Marteau à panne fendue

Maillet en caoutchouc - En option

Mètre à ruban

Équerre

Plusieurs types d'instructions de montage vous sont proposés.

1. Manuel d'assemblage imprimé inclus avec votre produit
2. Application BILT - Instructions interactives en 3D
3. Combinaison du manuel imprimé et de l'application BILT (Remarque : les numéros d'étape peuvent différer entre les deux méthodes)

BILT.

Scannez pour des instructions 3D faciles

Téléchargez l'application BILT avant de commencer

INSTALLEZ D'ABORD DES ÉCROUS À

ENFONCER DANS LE BOIS

074 (x3) ÉCROU À ENFONCER - 5/16 PO E3 LISSE E2 LISSE E1 LISSE SOUS-ASSEMBLAGE DES ÉCROUS À ENFONCER

030 (x3) RONDELLE - 8 x 19 027 (x2) VIS TIREFOND - 2 PO 010 (x1) BOULON - 1 1/2 PO E3 (x1) LISSE 030 (x4) RONDELLE - 8 x 19 027 (x4) VIS TIREFOND - 2 PO E1 (x1) LISSE E2 (x1) LISSE

PRISE DROITE - SOUS-ASSEMBLAGE (x2) CÔTÉ DROIT DE « M3 ».

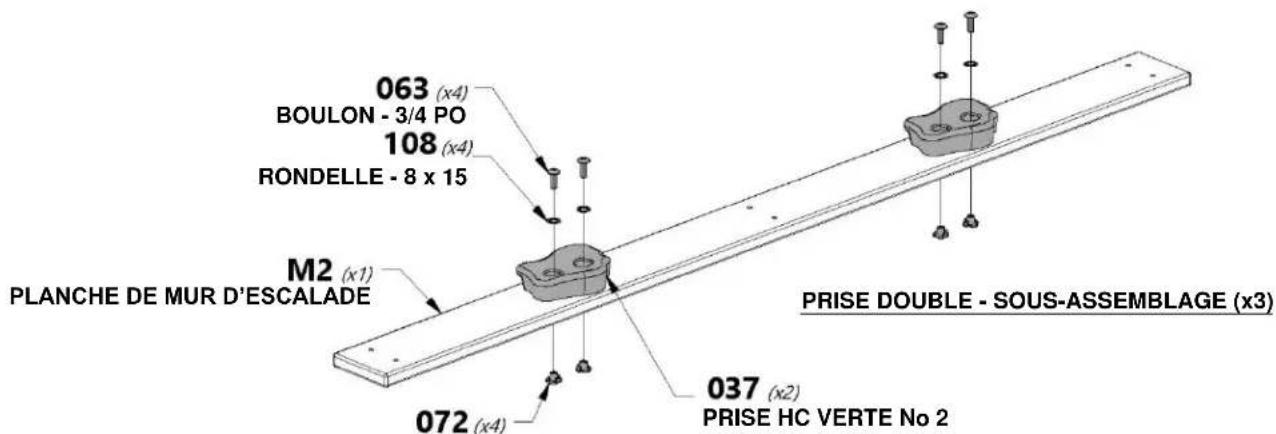

063 (x4) BOULON - 3/4 PO 108 (x4) RONDELLE - 8 x 15 M2 (x1) PLANCHE DE MUR D'ESCALADE 072 (x4) 037 (x2) PRISE HC VERTE No 2 PRISE DOUBLE - SOUS-ASSEMBLAGE (x3)

ÉCROU ENCASTRÉ - 1/4 PO

M1 | PLANCHE DE MUR D'ESCALADE - W4L13758 (x7) 5/8 po x 3 3/8 po x 48 7/8 po (16x86x1243)

PRISE GAUCHE - SOUS-ASSEMBLAGE (x1) (DE L'ÉTAPE 14).

PRISE DOUBLE - SOUS-ASSEMBLAGE (x3) (DE L'ÉTAPE 14).

PRISE DROITE - SOUS-ASSEMBLAGE (x2) (DE L'ÉTAPE 14).

H100086 | VIS TÊTE PLATE PFH (x78) 8 x 1 1/2

M1 (x2) PLANCHE DE MUR D'ESCALADE PRISE DOUBLE - SOUS-ASSEMBLAGE M1 (x2) PLANCHE DE MUR D'ESCALADE PRISE DOUBLE - SOUS-ASSEMBLAGE M1 (x2) PLANCHE DE MUR D'ESCALADE PRISE DOUBLE - SOUS-ASSEMBLAGE M1 (x1) PLANCHE DE MUR D'ESCALADE PRISE GAUCHE - SOUS- ASSEMBLAGE 086 (x78) VIS - 1 1/2 PO

J2 | SUPPORT DE PLANCHER - W4L06710 (x4) 1 po x 2 3/8 po x 3 po (24x60x76)

H100089 | VIS TÈTE PLATE PFH (x8) 8 x 1 3/4

5/8 po [16 mm] SUPPORT DE PLANCHER POTEAU DE COIN SUPPORT DE PLANCHER J2 J2 (x1) SUPPORT DE PLANCHER (4 POTEAUX D'ANGLE) FAITES AFFLEURER À RAS POTEAU DE COIN 089 (x2) VIS - 1 3/4 PO

T1 | PLANCHE DE SOUTIEN - W4L07140
(x2) | 1 po x1 3/8 po x 44 1/8 po (24x34x1122)

H100089 | VIS TÈTE PLATE PFH
(x10) 8×13/4

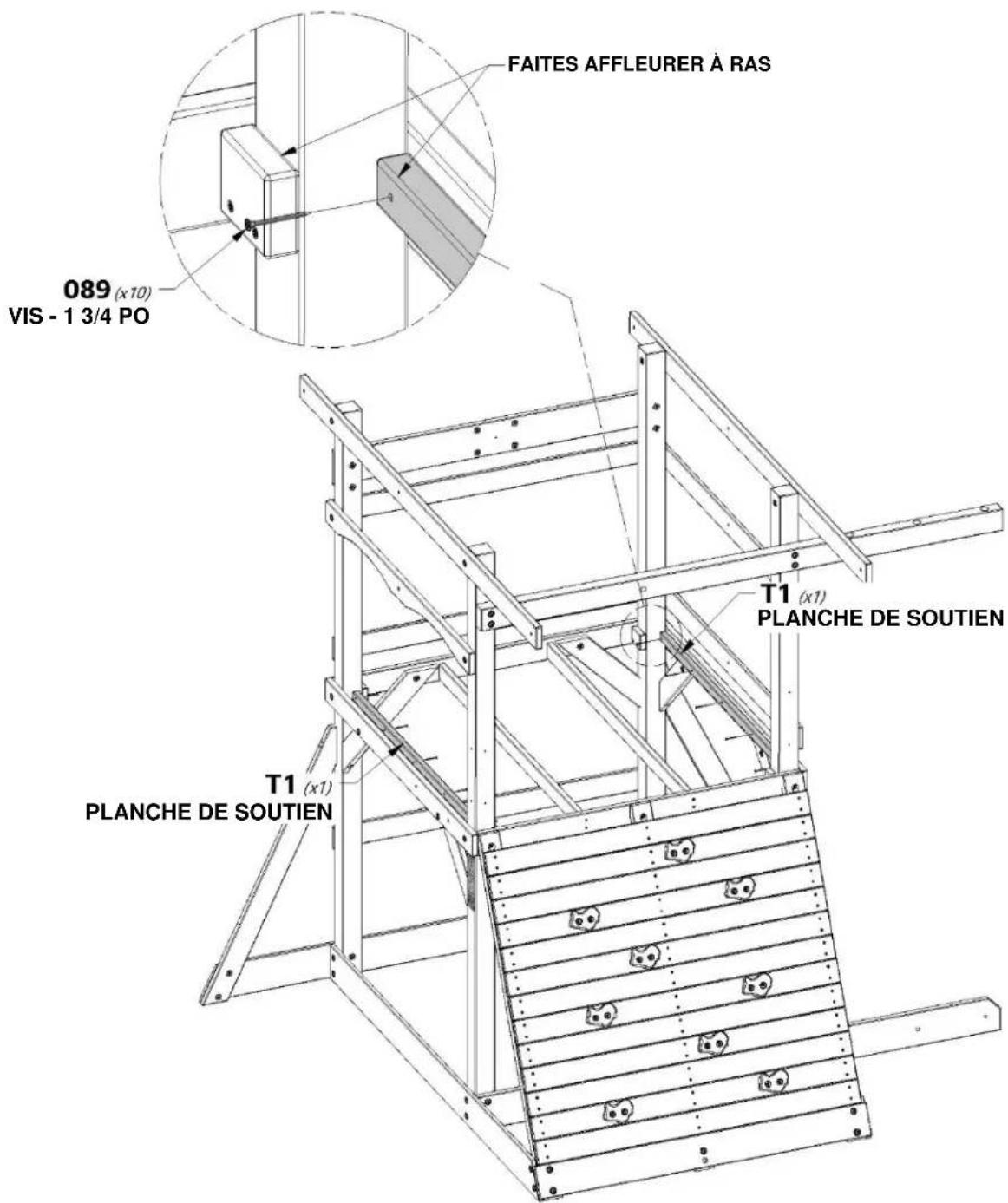

FAITES AFFLEURER À RAS 089 (x10) VIS - 1 3/4 PO T1 (x1) PLANCHE DE SOUTIEN T1 (x1) PLANCHE DE SOUTIEN

H100832 | BOULON PTH BLK (avec LOCTITE) (4) 1/4 x 3/4

H100831 | ECROU À PORTÉE CYLINDRIQUE PTH BLK (4) 1/4 x 3/4

IMPORTANT : FAITES GLISSER LES BOUCLES DE LA CORDE SUR LES EXTRÉMITÉS DES TUBES D'ABORD!

FAITES GLISSER L'EXTRÉMITÉ ÉTROITE DES TUBES DANS LA PLUS GRANDE OUVERTURE APRÈS AVOIR FAIT GLISSÉ LES BOUCLES DE LA CORDE SUR LES TUBES.

ÉCROU À PORTÉE CYLINDRIQUE - 3/4 PO

Remarque : Il est important que le balançoire nid d'oiseau soit de niveau.

POUR ASSURER UN MOUVEMENT DE BALANCEMENT DROIT, AJUSTEZ LES DEUX SUPPORTS EN « S » JUSQU'À CE QUE LE SIÈGE EN FILET SOIT DE NIVEAU.

A100314 (x1) ÉTIQUETTE DE CONTRÔLE « A »

H100128 | VIS TÈTE BOMBÉE CRUCIFORME PWH (×2) 8 x 5/8

H100070 | VIS TÈTE BOMBÉE (×4) | CRUCIFORME PWH 8 x 3/4

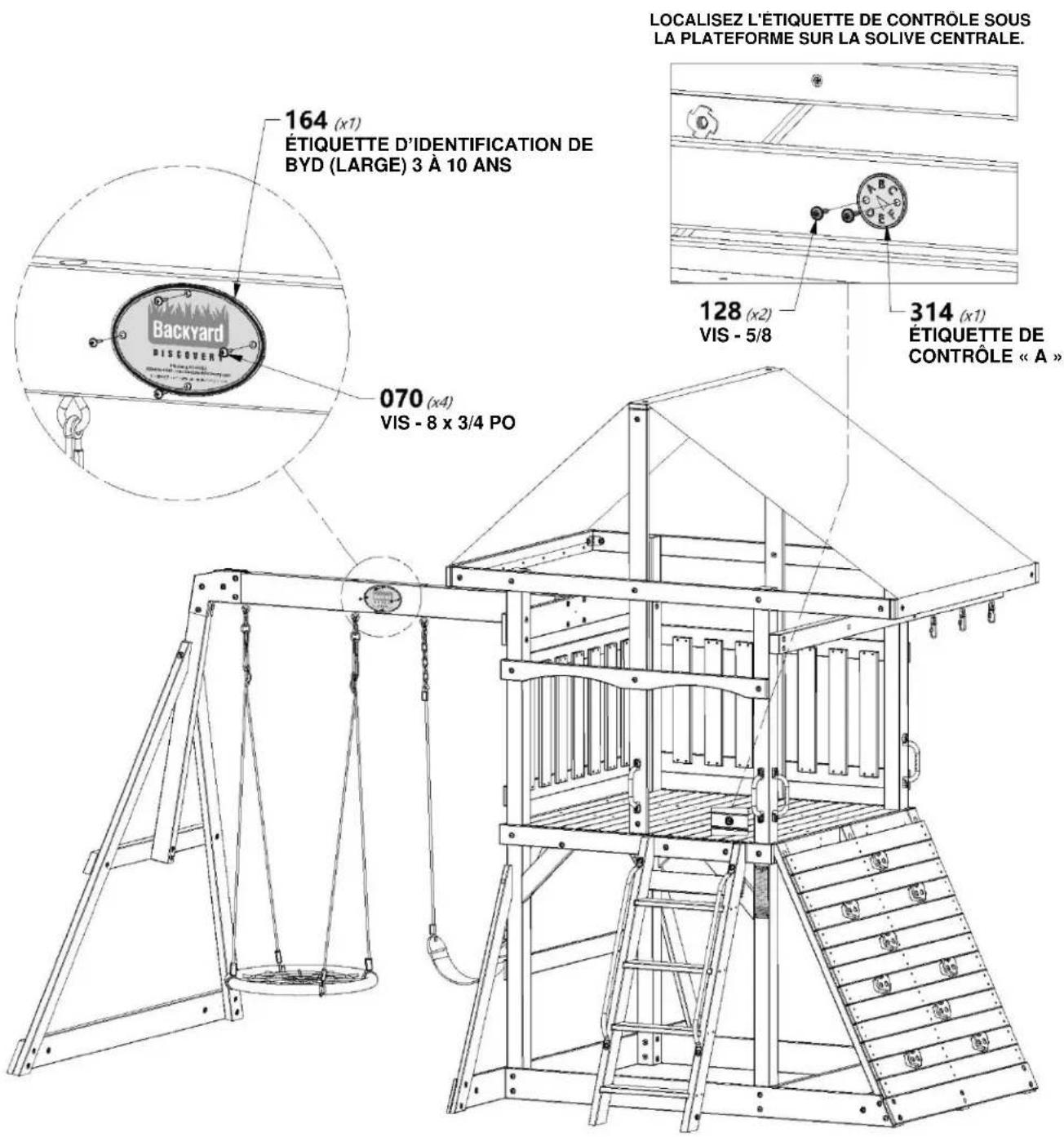

164 (x1) ÉTIQUETTE D'IDENTIFICATION DE BYD (LARGE) 3 À 10 ANS 070 (x4) VIS - 8 x 3/4 PO LOCALISEZ L'ÉTIQUETTE DE CONTRÔLE SOUS LA PLATEFORME SUR LA SOLIVE CENTRALE. 128 (x2) VIS - 5/8 314 (x1) ÉTIQUETTE DE CONTRÔLE « A »

ASSEMBLAGE DU FORT

ÉTAPE 31
