Caractéristiques	Détails
Type de produit	Jouet d'extérieur
Matériaux	Bois traité, plastique durable
Dimensions	À définir selon le modèle spécifique
Capacité d'accueil	Nombre d'enfants recommandé
Âge recommandé	À partir de 3 ans
Installation	Assemblage requis, instructions fournies
Entretien	Vérification régulière de la stabilité et des fixations
Mesures de sécurité	Surveillance des enfants pendant l'utilisation
Garantie	Garantie limitée du fabricant
Accessoires inclus	À définir selon le modèle spécifique

FOIRE AUX QUESTIONS - Liberty II Backyard Discovery

Que faire si la structure de la Backyard Discovery Liberty II est instable ?

Vérifiez que tous les boulons et vis sont correctement serrés. Assurez-vous également que la base est posée sur un sol plat et stable.

Comment nettoyer les surfaces de la Backyard Discovery Liberty II ?

Utilisez de l'eau savonneuse douce et une éponge pour nettoyer les surfaces. Évitez les nettoyants abrasifs qui pourraient endommager le matériau.

Les pièces manquent dans mon kit Backyard Discovery Liberty II, que faire ?

Vérifiez le contenu de la boîte en vous référant à la liste des pièces dans le manuel d'instructions. Si des pièces manquent, contactez le service client pour un remplacement.

Quel est le poids maximum recommandé pour les utilisateurs de la Backyard Discovery Liberty II ?

Le poids maximum recommandé pour les utilisateurs est de 68 kg par personne. Assurez-vous de ne pas dépasser cette limite pour garantir la sécurité.

Comment puis-je protéger ma Backyard Discovery Liberty II des intempéries ?

Utilisez une housse de protection lorsque la structure n'est pas utilisée et appliquez un traitement imperméabilisant sur le bois pour le protéger de l'humidité.

Les enfants peuvent-ils jouer sur la Backyard Discovery Liberty II sous la pluie ?

Il est préférable d'éviter que les enfants jouent sur la structure lorsqu'elle est mouillée, car cela peut entraîner des glissades et des chutes.

Comment puis-je réparer une partie endommagée de la Backyard Discovery Liberty II ?

Identifiez la pièce endommagée et consultez le manuel pour les instructions de remplacement. Vous pouvez également contacter le service client pour obtenir des pièces de rechange.

Combien de temps faut-il pour assembler la Backyard Discovery Liberty II ?

L'assemblage peut prendre entre 4 et 6 heures, selon votre expérience et le nombre de personnes qui aident. Il est recommandé de suivre attentivement les instructions.

Y a-t-il une garantie pour la Backyard Discovery Liberty II ?

Oui, la Backyard Discovery Liberty II est généralement couverte par une garantie limitée. Consultez le manuel d'utilisation pour plus de détails sur la durée et les conditions de la garantie.

MODE D'EMPLOI Liberty II Backyard Discovery

Basepoint Business Centre : Rivermead Drive, Westlea, Swindon SN5 7EX Téléphone : 0800-118-2476 J.P. Coenstraat 7, The Bridge, La Haye, 2595 WP, Pays-Bas Téléphone : 0800-567-8990

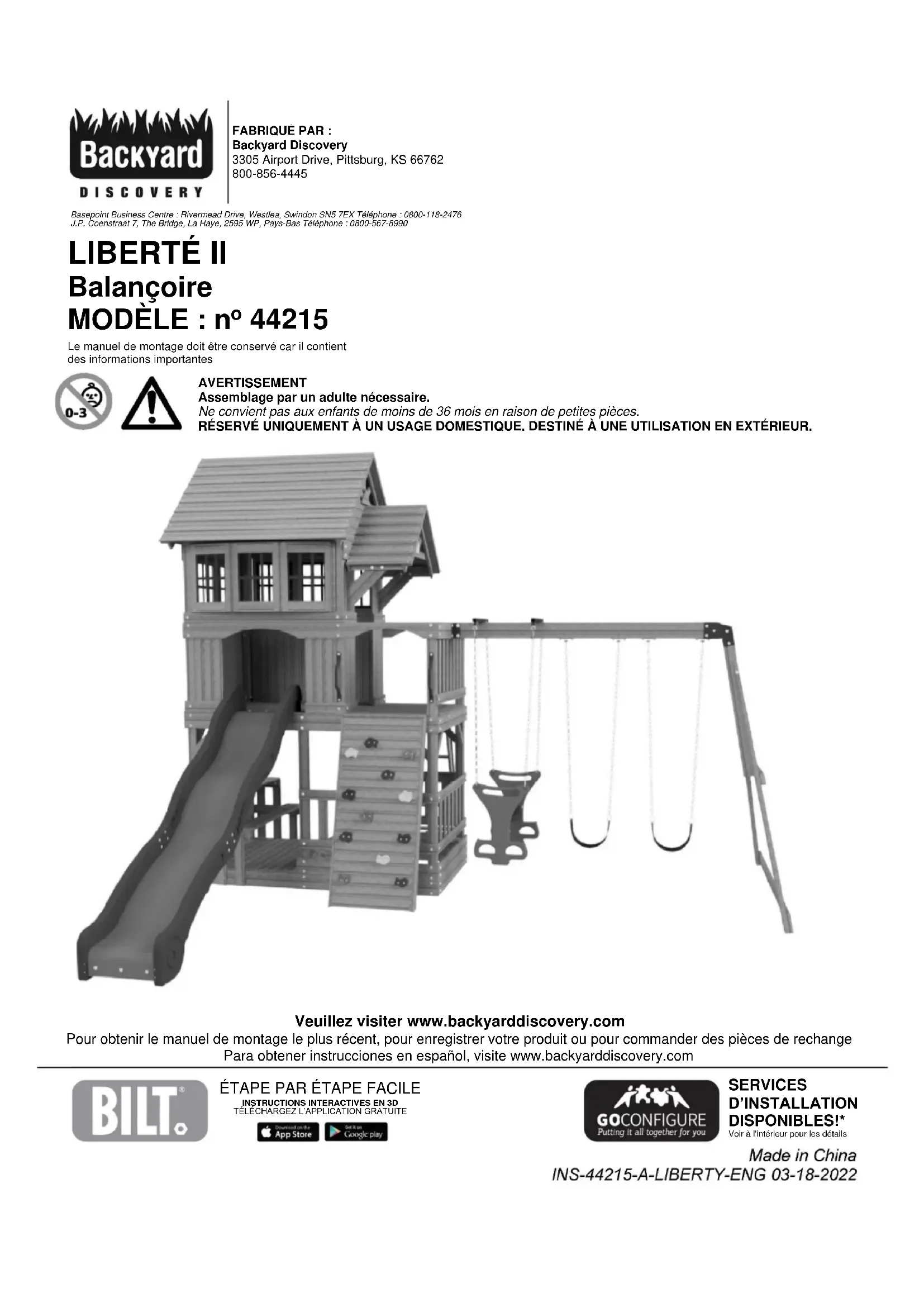

LIBERTÉ II

Balançoire

MODELE : n° 44215

Le manuel de montage doit être conservé car il contient des informations importantes

AVERTISSEMENT

Assemblage par un adulte nécessaire.

Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR.

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange Para obtener instrucciones en español, visite www.backyarddiscovery.com

ÉTAPE PAR ÉTAPE FACILE

INSTRUCTIONS INTERACTIVES EN 3D TÉLÉCHARGEZ L'APPLICATION GRATUITE

SERVICES D'INSTALLATION DISPONIBLES!*

Voir à l'intérieur pour les détails

Made in China

INS-44215-A-LIBERTY-ENG 03-18-2022

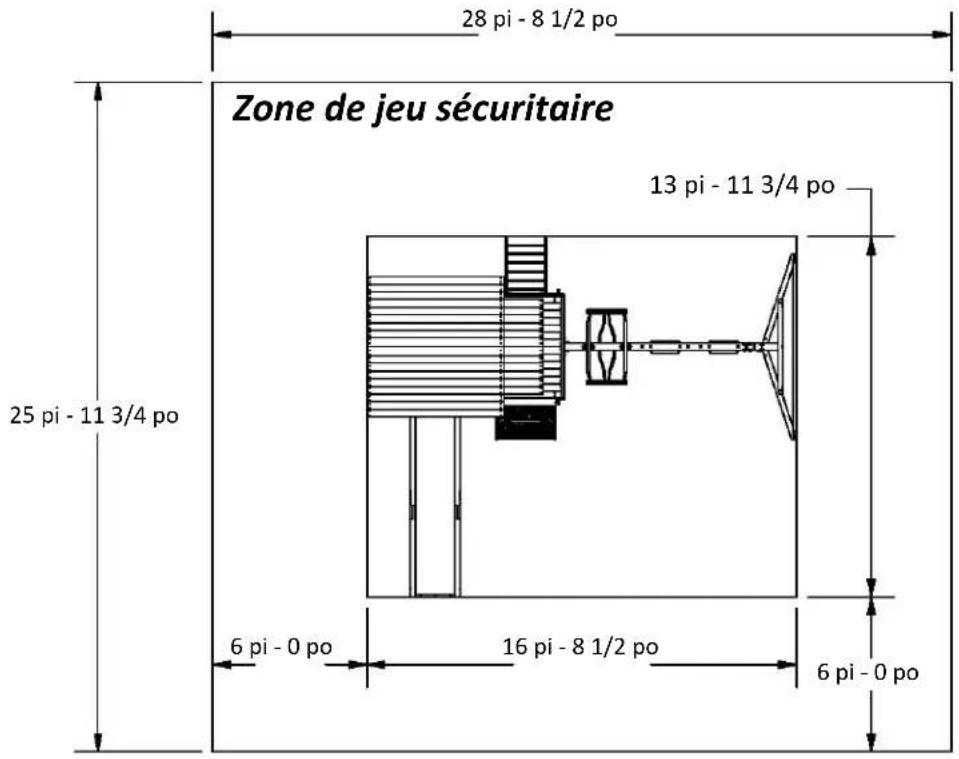

Dimensions de la configuration de base

Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

28 pi - 8 1/2 po Zone de jeu sécuritaire 13 pi - 11 3/4 po 25 pi - 11 3/4 po 6 pi - 0 po 16 pi - 8 1/2 po 6 pi - 0 po

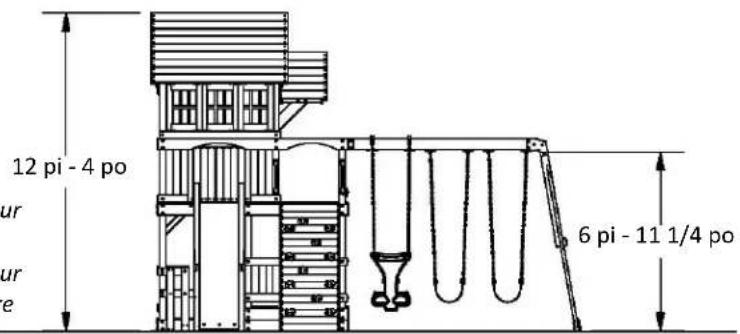

Informations générales :

Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. 1 Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé cette balançoire est de 9.

12 pi - 4 po 6 pi - 11 1/4 po

Hauteur de jeu sécuritaire : 18 pi - 4 po [5,6 m] Hauteur de chute maximale : 6 pi - 11 1/4 po [2,1 m]

Remarques de montage importantes

1) Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
2) Serrez fermement les boulons, serrez les écrous sur les boulons au ras du tube ou de l'élément.
3) Prêtez une attention particulière aux ÉLÉMENTS NÉCESSAIRES À CHAQUE ÉTAPE. Ils peuvent constituer une aide précieuse lors du tri de vos pièces de bois et de quincaillerie. Le montage sera facilité si les éléments sont triés par étape.
4) Veillez à utiliser les bonnes pièces de quincaillerie aux bonnes étapes. L'utilisation de pièces de quincaillerie inadéquate peut résulter en un montage incorrect.
5) Chaque fois que vous utilisez un écrou encastré, suivez ces instructions. Placez l'écrou encastré dans le trou pré-percé. Insérez-le à l'aide d'un marteau. Placez le boulon avec les rondelles du côté opposé. Serrez à la main pour vous assurer que le boulon est dans l'écrou encastré. Ne serrez PAS TROP.
6) Lisez attentivement les étapes de chaque phase. Les étapes écrites peuvent contenir des informations importantes non présentées dans les illustrations.

Identification des pièces

Composants en bois

(Pas à l'échelle)

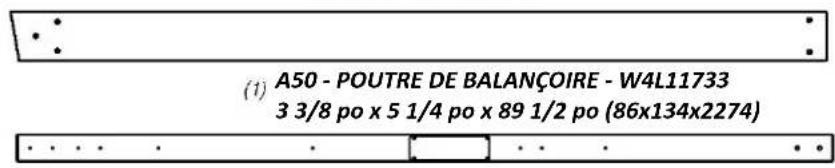

(1) A50 - POUTRE DE BALANÇOIRE - W4L11733 3 3/8 po x 5 1/4 po x 89 1/2 po (86x134x2274)

(1) A50 - POUTRE DE BALANÇOIRE - W4L11733 3 3/8 po x 5 1/4 po x 89 1/2 po (86x134x2274)

(1) B1 - MONTANT DU PORCHE - W4L03508 3 po x 3 po x 89 1/2 po (76x76x2274)

(1) B2 - MONTANT DU PORCHE - W4L05692 3 po x 3 po x 89 1/2 po (76x76x2274)

(2) B4 - MONTANT DU FORT - W4L05684 3 po x 3 po x 59 po (76.0x76.0x1500.0)

(1) B5 - MONTANT INFÉRIEUR - W100998 3 po x 3 po x 59 po (76.0x76.0x1500.0)

(1) B6 - MONTANT DU FORT - W4L05686 3 po x 3 po x 59 po (76.0x76.0x1500.0)

(1) B7 - MONTANT INFÉRIEUR - W101033 3 po x 3 po x 59 po (76.0x76.0x1500.0)

(1) B8 - MONTANT DU FORT - W4L05685 3 po x 3 po x 59 po (76.0x76.0x1500.0)

(2) E1 - MONTANT CENTRAL - W4L05650 3 3/8 po x 1 3/8 po x 59 po (86.0x36.0x1500.0)

(1) E50 - SUPPORT D'EXTRÉMITÉ - W100949 1 3/8 po x 3 3/8 po x 44 1/8 po (36x86x1120)

(2) E51 - CALE D'ANGLE - W100948 1 3/8 po x 3 3/8 po x 88 3/4 po (36x86x2254)

(1) E72 - LISSE GAUCHE - W100036 1 3/8 po x 3 3/8 po x 61 3/4 po (36x86x1570)

(1) E73 - LISSE DROITE - W100037 1 3/8 po x 3 3/8 po x 61 3/4 po (36x86x1570)

F1 - CALE ANGULAIRE - W4L05660 1 3/8 po x 2 3/8 po x 20 1/4 po (36 x 60 x 514)

Identification des pièces

Composants en bois

(PAS À L'ÉCHELLE)

(2) G1 - LISSE DU FORT- W4L05694

1 po x 5 1/4 po x 47 1/8 po (24x134x1198)

Identification des pièces

Composants en bois

(PAS À L'ÉCHELLE)

(1) H3 - PLANCHE DE CHEVRON - W4L05675 0,945 po x 3 3/8 po x 30 po (24x86x762)

(2) H4 - TABLE/SIÈGE DE PIQUE-NIQUE - W101060 1 po x 3 3/8 po x 49 po (24.0x86.0x1246.0)

(2) H5 - SUPPORT DE PLANCHER - W101038 1 po x 3 3/8 po x 47 1/8 po (24.0x86.0x1198.0)

H6 - SUPPORT DE PLANCHER - W101036 (2) 1 po x 3 3/8 po x 38 7/8 po (24.0x86.0x986.0)

(1) H7 - PLANCHE DE CHEVRON - W4L05680 1 po x 3 3/8 po x 30 po (24x86x762)

(2) H8 - SUPPORT DE TABLE DE PIQUE-NIQUE - W101056 1 po x 3 3/8 po x 22 7/8 po (24.0x86.0x580.0)

H9 - SUPPORT DE TABLE DE PIQUE-NIQUE - W4L05669 (2) 1 po x 3 3/8 po x 14 1/4 po (24.0x86.0x362.0)

(4) H10 - FERME DE TOIT - W4L05677 1 po x 3 3/8 po x 45 1/8 po (24.0x86.0x1146.0)

H11 - PLANCHE DE CHEVRON - W4L05679 (1) 1 po x 3 3/8 po x 30 po (24.0x86.0x762.0)

(2) H12 - TRAVERSE D'AUVENT - W4L05672 1 po x 3 3/8 po x 18 po (24.0x86.0x456.0)

(1) H13 - PLANCHE DE CHEVRON - W4L05674 1 po x 3 3/8 po x 30 po (24.0x86.0x762.0)

(5) H76 - ÉCHELON - W100611 1 po x 3 3/8 po x 18 1/8 po (24x86x460)

(1) H77 - MONTANT GAUCHE - W100972 1 po x 3 3/8 po x 64 3/8 po (24x86x1634)

(1) H78 - MONTANT DROIT - W100973 1 po x 3 3/8 po x 64 3/8 po (24x86x1634)

Identification des pièces

Composants en bois

(PAS À L'ÉCHELLE)

(6) J1 - SUPPORT DE PLANCHER - W101037

1 po x 2 3/8 po x 3 po (24x60x76)

Identification des pièces

Composants en bois

(PAS À L'ÉCHELLE)

(4) M3 - LAMELLE MURALE CABINE - W101022 5/8 po x 3 1/2 po x 52 po (16.0x86.0x1320.0)

(2) M4 - PLANCHE MURALE - W101029 5/8 po x 3 3/8 po x 52 po (16.0x86.0x1320.0)

(2) M5 - PLANCHE DE RIVE DU PIGNON - W101051 5/8 po x 3 3/8 po x 50 3/8 po (16.0x86.0x1280.0)

(9) M6 - PLANCHE DE PLANCHER - W101007 5/8 po x 3 3/8 po x 49 po (16.0x86.0x1246.0)

(6) M7 - LISSE MURALE - W101019 5/8 po x 3 3/8 po x 47 1/8 po (16.0x86.0x1198.0)

(2) M8 - PLANCHE DE RIVE DU PIGNON - W101052 5/8 po x 3 3/8 po x 43 3/4 po (16.0x86.0x1110.0)

(2) M9 - PLANCHE DE RIVE DU PIGNON - W101053 5/8 po x 3 3/8 po x 37 po (16.0x86.0x940.0)

(2) M10 - PIED ARRIÈRE DE TABLE DE PIQUE-NIQUE - W101064 5/8 po x 3 3/8 po x 29 1/2 po (16.0x86.0x748.0)

(2) M11 - PIED CENTRAL DE TABLE PIQUE-NIQUE - W101057 5/8 po x 3 3/8 po x 29 1/2 po (16.0x86.0x748.0)

M12 - LAMELLE MURALE CABINE - W101024 (19) 5/8 po x 3 3/8 po x 26 1/8 po (16.0x86.0x664.0)

M13 - PIQUET DU PORCHE - W101003 (7) 5/8 po x 3 3/8 po x 21 1/8 po (16.0x86.0x536.0)

(2) M14 - PIED AVANT DE LA TABLE DE PIQUE-NIQUE - W101061 5/8 po x 3 3/8 po x 19 po (16.0x86.0x482.0)

(24) M15 - PIQUET - W101055 5/8 po x 3 3/8 po x 16 3/4 po (16.0x86.0x424.0)

(4) M16 - LISSE MURALE - W101021 5/8 po x 3 3/8 po x 13 1/4 po (16.0x86.0x338.0)

Identification des pièces

Composants en bois

(PAS À L'ÉCHELLE)

M17 - LAMELLE MURALE CABINE - W4L05661 (2) 5/8 po x 3 1/2 po x 52 po (16.0x86.0x1320.0)

(2) M18 - LISSE MURALE - W4L05667 5/8 po x 3 3/8 po x 13 7/8 po (16.0x86.0x354.0)

(4) M19 - LISSE MURALE - W4L05654 5/8 po x 3 3/8 po x 47 3/4 po (16.0x86.0x1214.0)

(2) M20 - LISSE DE TOIT - W4L05670 5/8 po x 3 3/8 po x 56 7/8 po (16.0x86.0x1446.0)

(1) M70 - SUPPORT DE LIT DE TOBOGGAN - W100935 5/8 po x 3 3/8 po x 19 7/8 po (16x86x505)

M73 - SUPPORT ARRIÈRE - W100610 5/8 po x 3 3/8 po x19 1/4 po (16x86x488)

M74 - PLANCHE DE MUR D'ESCALADE - W100987 5/8 po x 3 3/8 po x 26 5/8 po (16x86x675)

(4) M75 - PLANCHE DE MUR D'ESCALADE - W4L05240 5/8 po x 3 3/8 po x 26 5/8 po (16x86x675)

(4) M76 - PLANCHE DE MUR D'ESCALADE - W4L05239 5/8 po x 3 3/8 po x 26 5/8 po (16x86x675)

M102 - PLANCHE DE FIXATION - W4L05242 (1) 5/8 po x 3 3/8 po x 27 7/8 po (16x86x707)

(1) M107 - PLANCHE DE FIXATION - W103559 5/8 po x 3 3/8 po x19 1/4 po (16x86x488)

(1) M108 - PLANCHE SUPÉRIEURE - W103105 5/8 po x 3 3/8 po x 27 7/8 po (16x86x707)

(2) N1 - PLANCHE MURALE - W101028 5/8 po x 2 3/8 po x 52 po (16.0x60.0x1320.0)

(2) N2 - PLANCHE DE PLANCHER - W101044 5/8 po x 2 3/8 po x 49 po (16.0x60.0x1246.0)

Identification des pièces

Composants en bois

(PAS À L'ÉCHELLE)

(10) N3 - PLANCHE MURALE - W101030

5/8 po x 2 3/8 po x 34 1/8 po (16.0x60.0x868.0)

(1) N4 - RAYON TRAVERSANT SOLEIL - W101047

5/8 po x 2 3/8 po x 29 1/2 po (16.0x60.0x750.0)

(2) N5 - PLANCHE MURALE - W101026

5/8 po x 2 3/8 po x 26 1/8 po (16.0x60.0x664.0)

(1) N7 - RAYON VERTICAL SOLEIL - W101049

5/8 po x 2 3/8 po x 13 1/2 po (16.0x60.0x342.0)

N8 - RAYONS EN ANGLE SUNBURST - W101050

5/8 po x 2 3/8 po x 7 7/8 po (16.0x60.0x200.0)

N9 - GARNITURE DU PIGNON - W4L05663

5/8 po x 2 3/8 po x 7 7/8 po (16x60x200)

(2) N10 - RAYONS CROISÉS SUNBURST - W4L05662

5/8 po x 2 3/8 po x 29 1/2 po (16.0x60.0x750.0)

(2) N11 - GARNITURE DU PIGNON - W4L05664

5/8 po x 2 3/8 po x 13 1/2 po (16x60x342)

N12 - SUPPORT DE TOIT - W4L05676

(2) 5/8 po x 2 3/8 po x 33 3/8 po (16x60x848)

O1 - EMBOUT POUR FENETRE EN BAIE - W101039

5/8 po x 1 3/8 po x 22 1/2 po (16.0x34.0x570.0)

(1) O2 - SUPPORT DE TABLE DE PIQUE-NIQUE - W101066

5/8 po x 1 3/8 po x 13 3/8 po (16.0x34.0x340.0)

(2) O3 - LISSE DE FENETRE - W101002

5/8 po x 1 3/8 po x 12 1/8 po (16.0x34.0x308.0)

(1) O4 - SUPPORT DU SIÈGE DE LA TABLE DE PIQUE-NIQUE - W101065

5/8 po x 1 3/8 po x 6 3/4 po (16.0x34.0x172.0)

(2) Q1 - SIÈGE BAC À SABLE - W4L05693

1 po x 4 3/8 po x 22 1/2 po (24x112x572)

(1) SP50 - SUPPORT DE POUTRE DE BALANÇOIRE - W102417

3 3/8 po x 3 3/8 po x 49 3/8 po (86x86x1254)

Identification des pièces

Composants en bois

(PAS À L'ÉCHELLE)

(2) Y1 - PLANCHE DE PLANCHER EXTÉRIEURE - W4L05658 5/8 po x 3 3/4 po x 84 7/8 po (16x96x2156)

(1) Y2 - PLANCHE DE PLANCHER EXTÉRIEURE - W101034 5/8 po x 4 po x 41 1/8 po (16.0x102.0x1046.0)

(1) Y3 - PLANCHE DE LA TABLE DE PIQUE-NIQUE - W101062 5/8 po x 4 po x 41 1/8 po (16.0x102.0x1044.0)

Identification des pièces

Pièces de quincaillerie

Identification des pièces

Pièces de quincaillerie

(26) BA - BOULON PTH 1/4 x 3/4 - H100063

(20) D - ÉCROU À PORTÉE CYLINDRIQUE WH 5/16 x 7/8 - H100005

(11) C - ÉCROU À

(11) C - ÉCROU À PORTÉE CYLINDRIQUE WH 5/16 x1 1/2 - H100006

Identification des pièces

Pièces de quincaillerie

Identification des pièces

Accessoires

(PAS À L'ÉCHELLE)

Identification des pièces

Accessoires

(PAS À L'ÉCHELLE)

Identification des pièces

Accessoires (PAS À L'ÉCHELLE)

(1) - PRISE D'ESCALADE HC VERTE N° 1 - A6P00036

(1) - PRISE D'ESCALADE HC BLEUE n°2 - A6P00040

(2) - PRISE D'ESCALADE HC VERTE N° 2 - A6P00037

(2) - PRISE D'ESCALADE HC BLEUE n° 1 - A6P00041

(1) - PRISE D'ESCALADE HC ROUGE N° 1- A6P00038

(1) - PRISE D'ESCALADE HC JAUNE N° 1 - A6P00042

(2) - PRISE D'ESCALADE HC ROUGE N° 2- A6P00039

(2) - PRISE D'ESCALADE HC JAUNE N° 2 - A6P00043

(1) SQ - ÉTIQUETTE DE CONTRÔLE « A » - A100314

ÉTAPE 1 DE PRÉ-ASSEMBLAGE - TRI DES PIÈCES

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

PIÈCES EN BOIS :

• Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
• S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
• Les tampons se trouvent sur la surface plane ou sur l'extrémité des planches.
• Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.

REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.

B04 B06 B04 B06 B08 G01 Q01 Q01 Q02 RP1 RP1

PIÈCES DE QUINCAILLERIE :

• Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
• Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
• Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
• Lors de l'assemblage, il vous suffit de référencer les quatre derniers chiffres du numéro.

H100194 (x2) BOULON WH 5/16 x 2-1/2

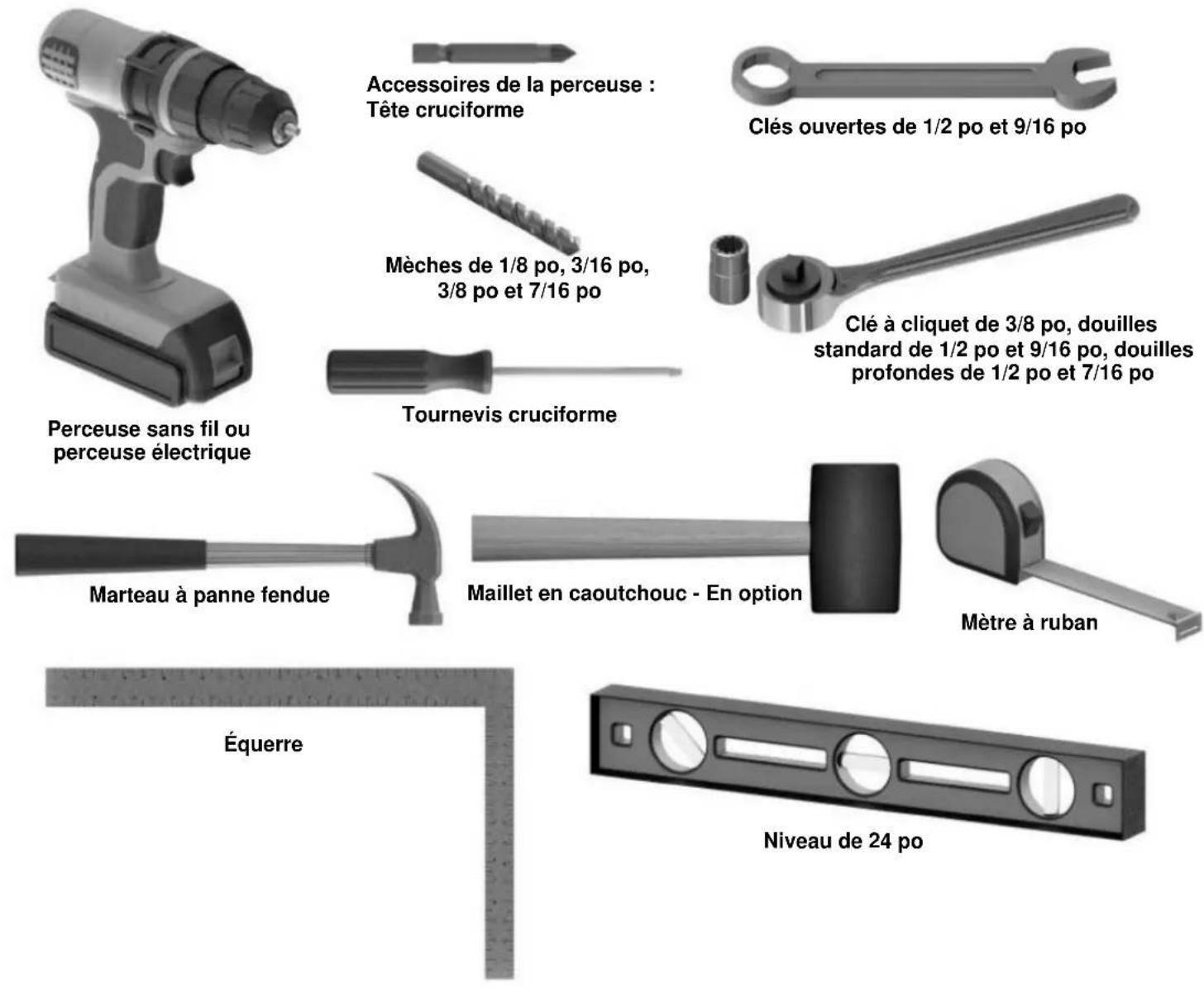

ÉTAPE 2 DE PRÉ-ASSEMBLAGE - OUTILS NÉCESSAIRES

ÉTAPE 3 DE PRÉ-ASSEMBLAGE - CHOISISSEZ VOTRE MÉTHODE D'ASSEMBLAGE

Plusieurs types d'instructions de montage vous sont proposés.

1. Manuel d'assemblage imprimé inclus avec votre produit
2. Application BILT - Instructions interactives en 3D
3. Combinaison du manuel imprimé et de l'application BILT (Remarque : Les numéros d'étape peuvent différer entre les deux méthodes)

BILT.

Scannez pour des instructions 3D faciles

Téléchargez l'application BILT avant de commencer

(1) SQ - ÉTIQUETTE DE CONTRÔLE « A » - A100314

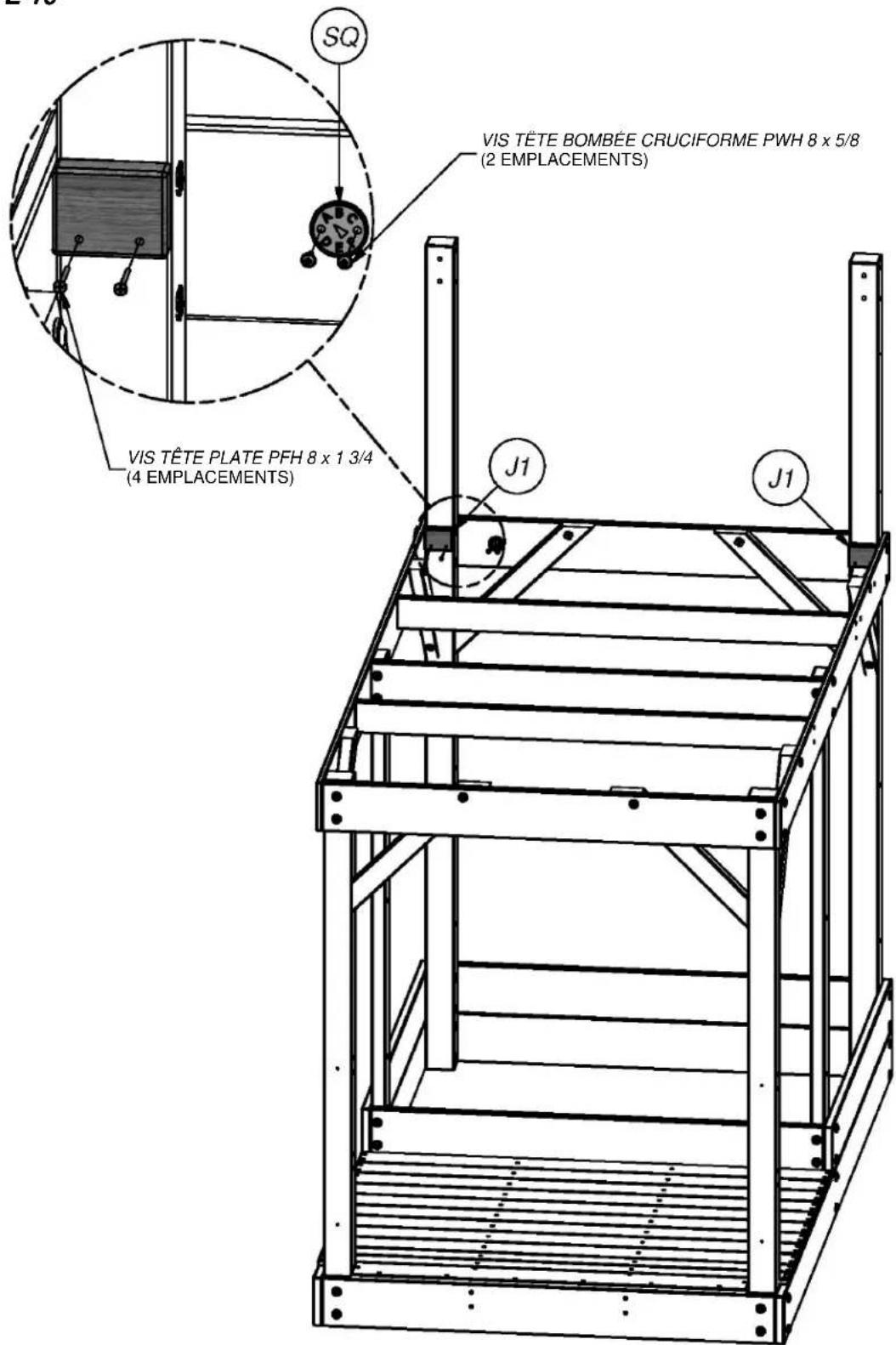

ÉTAPE 10

SQ VIS TÊTE BOMBÉE CRUCIFORME PWH 8 x 5/8 (2 EMPLACEMENTS) VIS TÊTE PLATE PFH 8 x 1 3/4 (4 EMPLACEMENTS) J1 J1

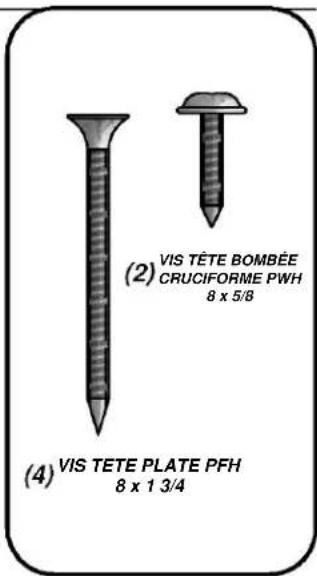

(2) VIS TÊTE BOMBÉE CRUCIFORME PWH 8 x 5/8 (4) VIS TETE PLATE PFH 8 x 1 3/4

(12) M1 - PLANCHE DE PLANCHER - W4L05695 5/8 po x 3 3/8 po x 88 7/8 po (16.0x86.0x2256.0)

(2) Y1 - PLANCHE DE PLANCHER EXTÉRIEURE - W4L05658 5/8 po x 3 3/4 po x 84 7/8 po (16x96x2156)

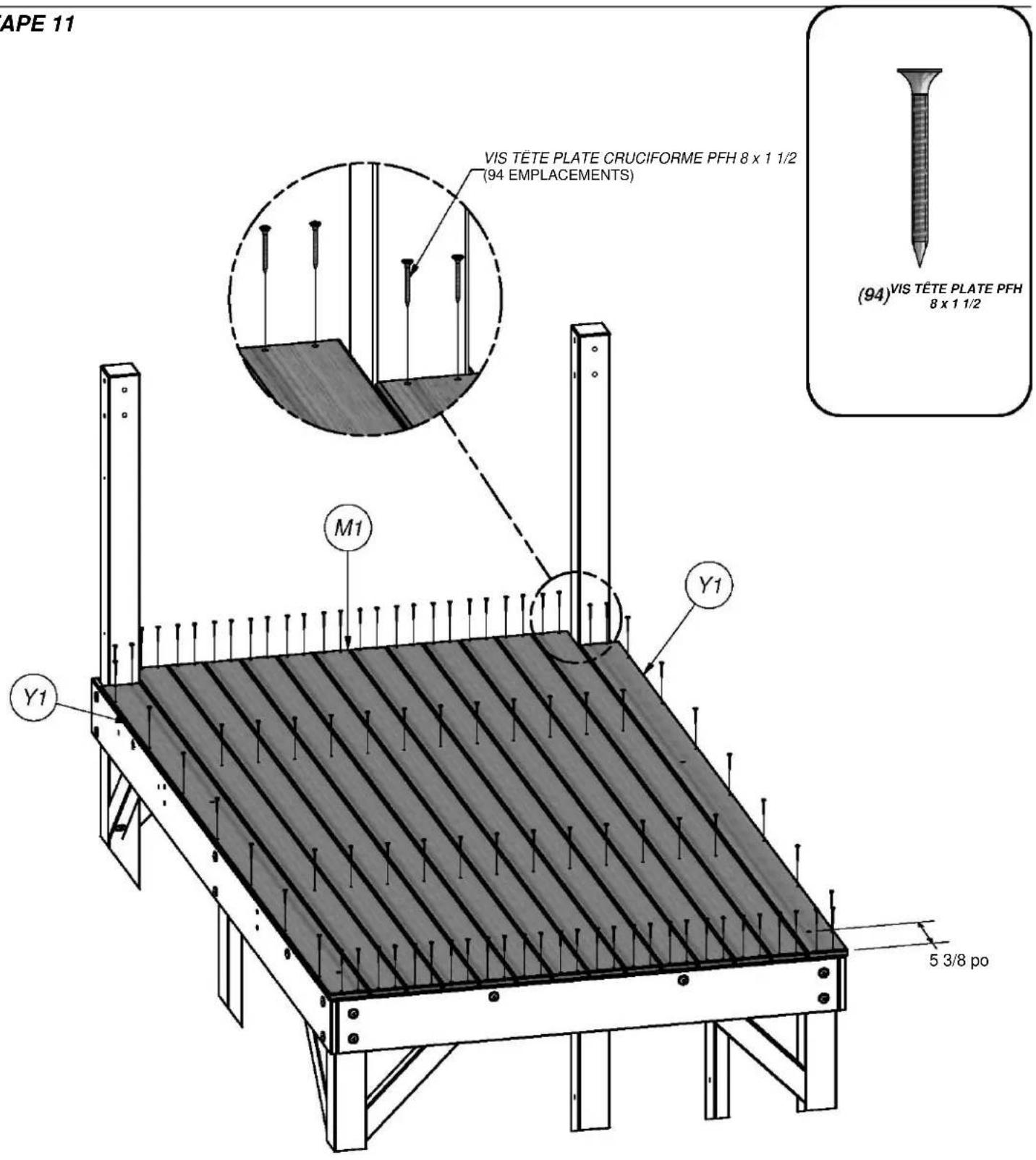

ÉTAPE 11

APE 11 VIS TÊTE PLATE CRUCIFORME PFH 8 x 1 1/2 (94 EMPLACEMENTS) M1 Y1 Y1 (94) VIS TÊTE PLATE PFH 8 x 1 1/2 5 3/8 po

(2) B4 - MONTANT DU FORT - W4L05684 3 po x 3 po x 59 po (76.0x76.0x1500.0)

(1) B8 - MONTANT DU FORT - W4L05685 3 po x 3 po x 59 po (76.0x76.0x1500.0)

B6 - MONTANT DU FORT - W4L05686 (1) 3 po x 3 po x 59 po (76.0x76.0x1500.0)

(4) TZ - SUPPORT EN L 2,5x38x50x55 - A100340

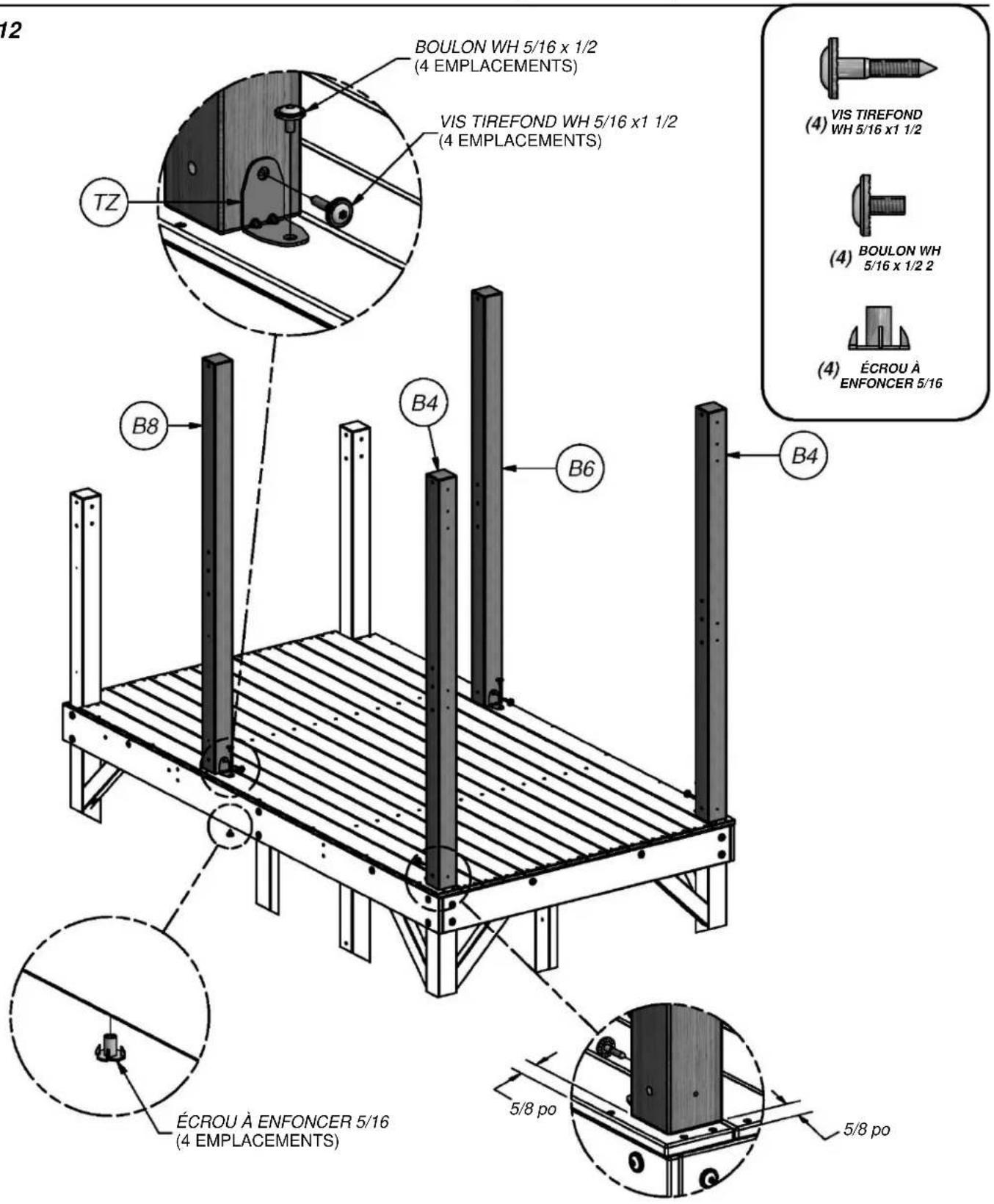

ÉTAPE 12

12 BOULON WH 5/16 x 1/2 (4 EMPLACEMENTS) VIS TIREFOND WH 5/16 x1 1/2 (4 EMPLACEMENTS) TZ B8 B4 B6 B4 (4) VIS TIREFOND WH 5/16 x1 1/2 (4) BOULON WH 5/16 x 1/2 2 (4) ÉCROU À ENFONCER 5/16 ÉCROU À ENFONCER 5/16 (4 EMPLACEMENTS) 5/8 po 5/8 po

K1 - LISSE MURALE ARQUEE - W4L05665 (1) 5/8 po x 5 1/4 po x88 1/2 po (16.0x134.0x2248.0)

K2 - LISSE MURALE ARC SIMPLE - W4L05659 5/8 po x 5 1/4 po x88 1/2 po (16.0x134.0x2248.0)

(2) G4 - SUPPORT DE PLANCHER - W4L05673 1 po x 5 1/4 po x 55 7/8 po (24.0x134.0x1418.0)

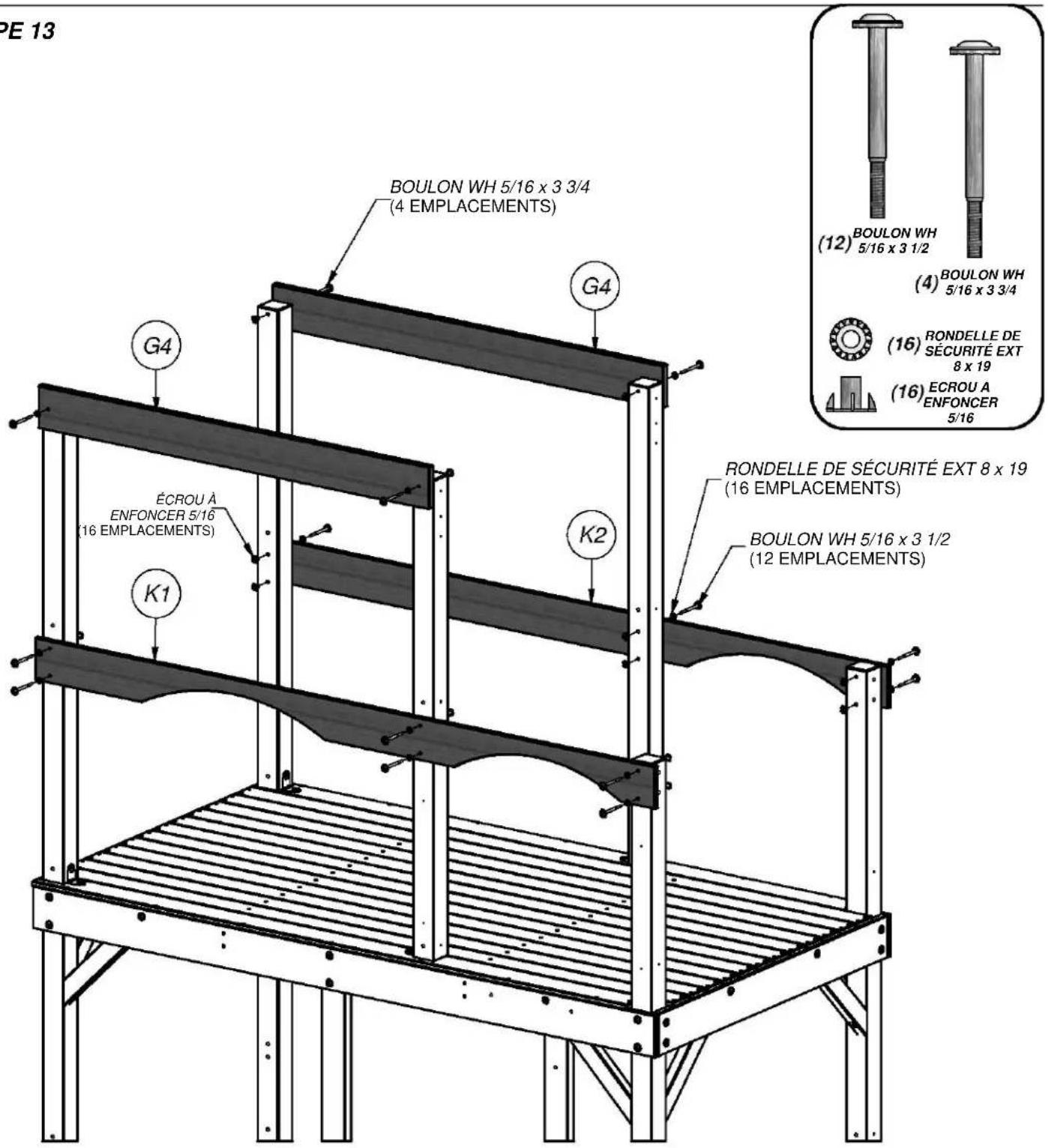

ÉTAPE 13

PE 13 BOULON WH 5/16 x 3 3/4 (4 EMPLACEMENTS) G4 G4 ÉCROU À ENFONCER 5/16 (16 EMPLACEMENTS) K1 K2 BOULON WH 5/16 x 3 3/4 (12) BOULON WH 5/16 x 3 1/2 (4) BOULON WH 5/16 x 3 3/4 (16) RONDELLE DE SÉCURITÉ EXT 8 x 19 (16) ECROU A ENFONCER 5/16 RONDELLE DE SÉCURITÉ EXT 8 x 19 (16) ENFONCER (16) ENFONCER BOULON WH 5/16 x 3 1/2 (12 EMPLACEMENTS)

G6 - SUPPORT DE POUTRE DE BALANÇOIRE - W101015 (1) 1 po x 5 1/4 po x 47 1/8 po (24.0x134.0x1198.0)

(1) K10 - LISSE DU FORT - W4L05671 5/8 po x 5 1/4 po x 47 1/8 po (16.0x134.0x1198.0)

K5 - PLANCHE MURALE - W101063 (1) 5/8 po x 5 1/4 po x 47 1/8 po (16.0x134.0x1198.0)

(1) K7 - PLANCHE MURALE - W101074 5/8 po x 5 1/4 po x 47 1/8 po (16.0x134.0x1198.0)

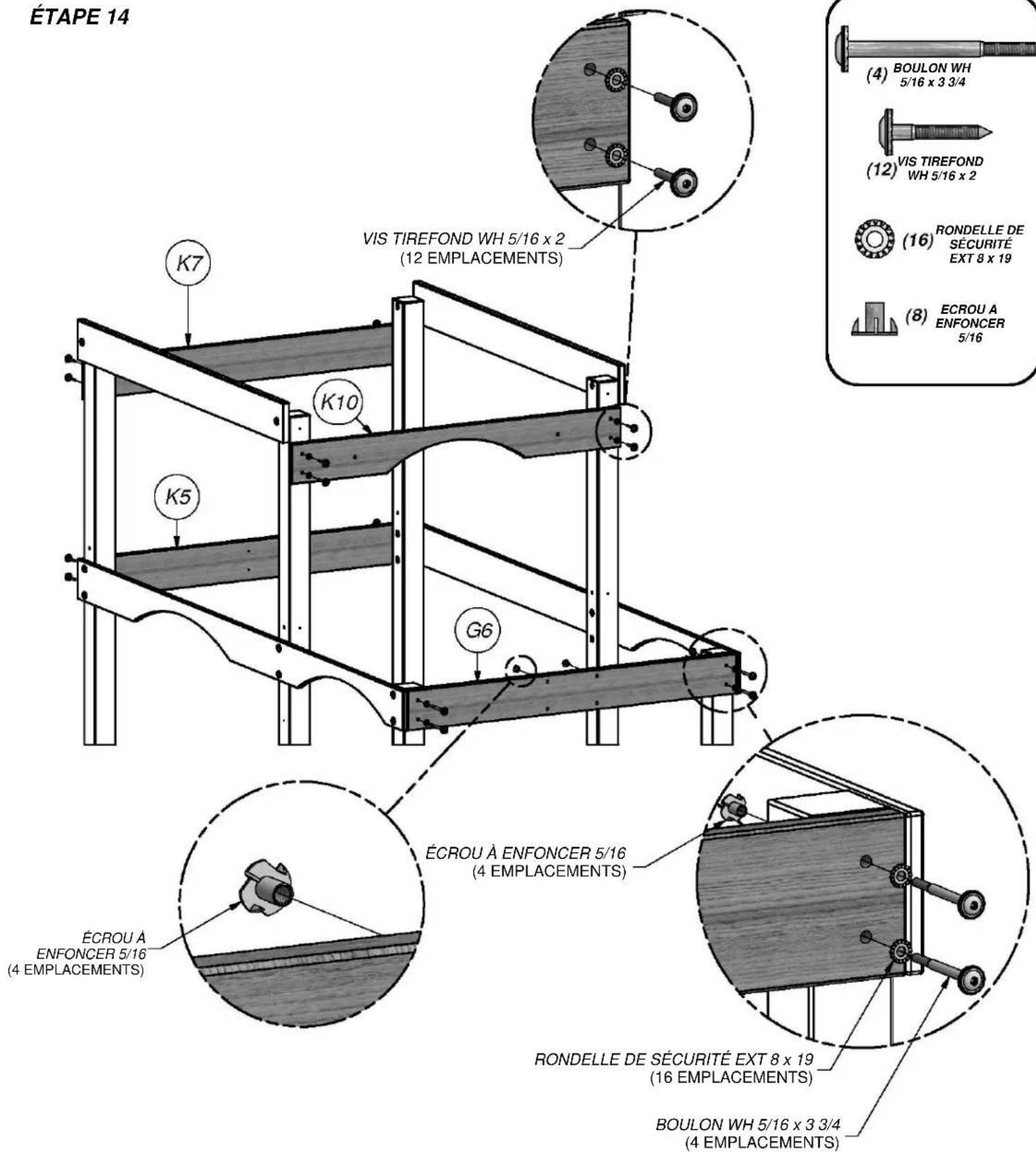

ÉTAPE 14 K7 K10 K5 G6 VIS TIRFOND WH 5/16 x 2 (12 EMPLACEMENTS) (4) BOULON WH 5/16 x 3 3/4 (12) VIS TIRFOND WH 5/16 x 2 (16) RONDELLE DE SÉCURITÉ EXT 8 x 19 (8) ECROU A ENFONCER 5/16 ÉCROU À ENFONCER 5/16 (4 EMPLACEMENTS) ÉCROU À ENFONCER 5/16 (4 EMPLACEMENTS) RONDELLE DE SÉCURITÉ EXT 8 x 19 (16 EMPLACEMENTS) BOULON WH 5/16 x 3 3/4 (4 EMPLACEMENTS)

ÉTAPE 15

ÉCROU À ENFONCER 5/16 (4 EMPLACEMENTS) 5/8 PO H2 H2 RONDELLE DE SÉCURITÉ EXT 8 x 19 (4 EMPLACEMENTS) BOULON WH 5/16 x 3 3/4 (4 EMPLACEMENTS)

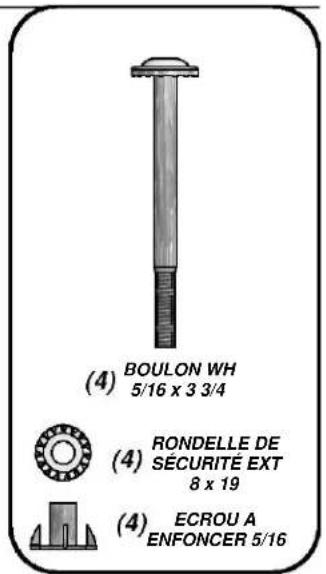

(4) BOULON WH 5/16 x 3 3/4 (4) RONDELLE DE SÉCURITÉ EXT 8 x 19 (4) ECROU A ENFONCER 5/16

(2) M7 - LISSE MURALE - W101019 5/8 po x 3 3/8 po x 47 1/8 po (16.0x86.0x1198.0)

M7 - LISSE MURALE - W101019 5/8 po x 3 3/8 po x 47 1/8 po (16.0x86.0x1198.0)

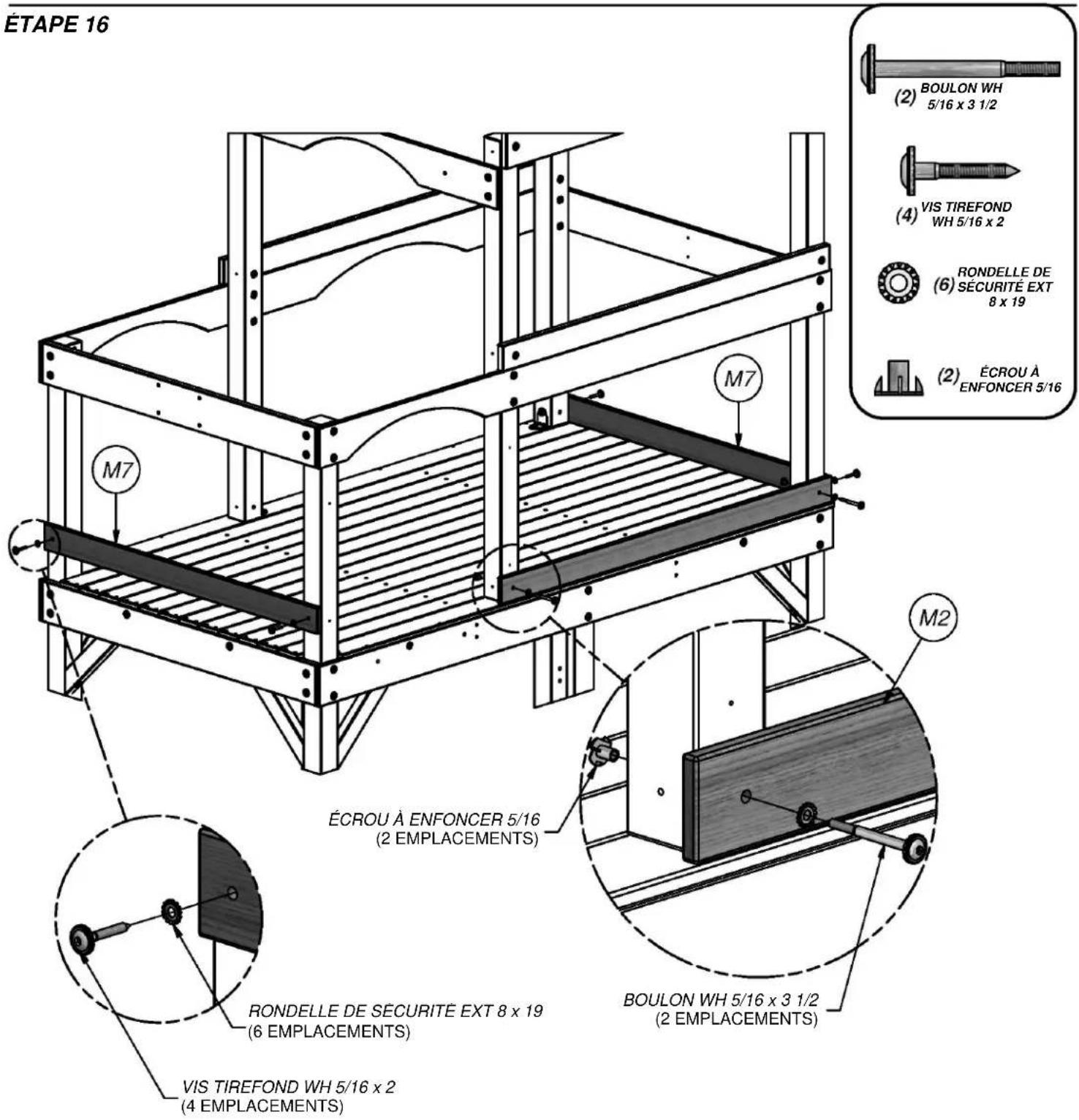

ÉTAPE 16 (2) BOULON WH 5/16 x 3 1/2 (4) VIS TIRFOND WH 5/16 x 2 (6) RONDELLE DE SÉCURITÉ EXT 8 x 19 (2) ÉCROU À ENFONCER 5/16 M7 M7 M2 ÉCROU À ENFONCER 5/16 (2 EMPLACEMENTS) RONDELLE DE SÉCURITÉ EXT 8 x 19 (6 EMPLACEMENTS) VIS TIRFOND WH 5/16 x 2 (4 EMPLACEMENTS) BOULON WH 5/16 x 3 1/2 (2 EMPLACEMENTS)

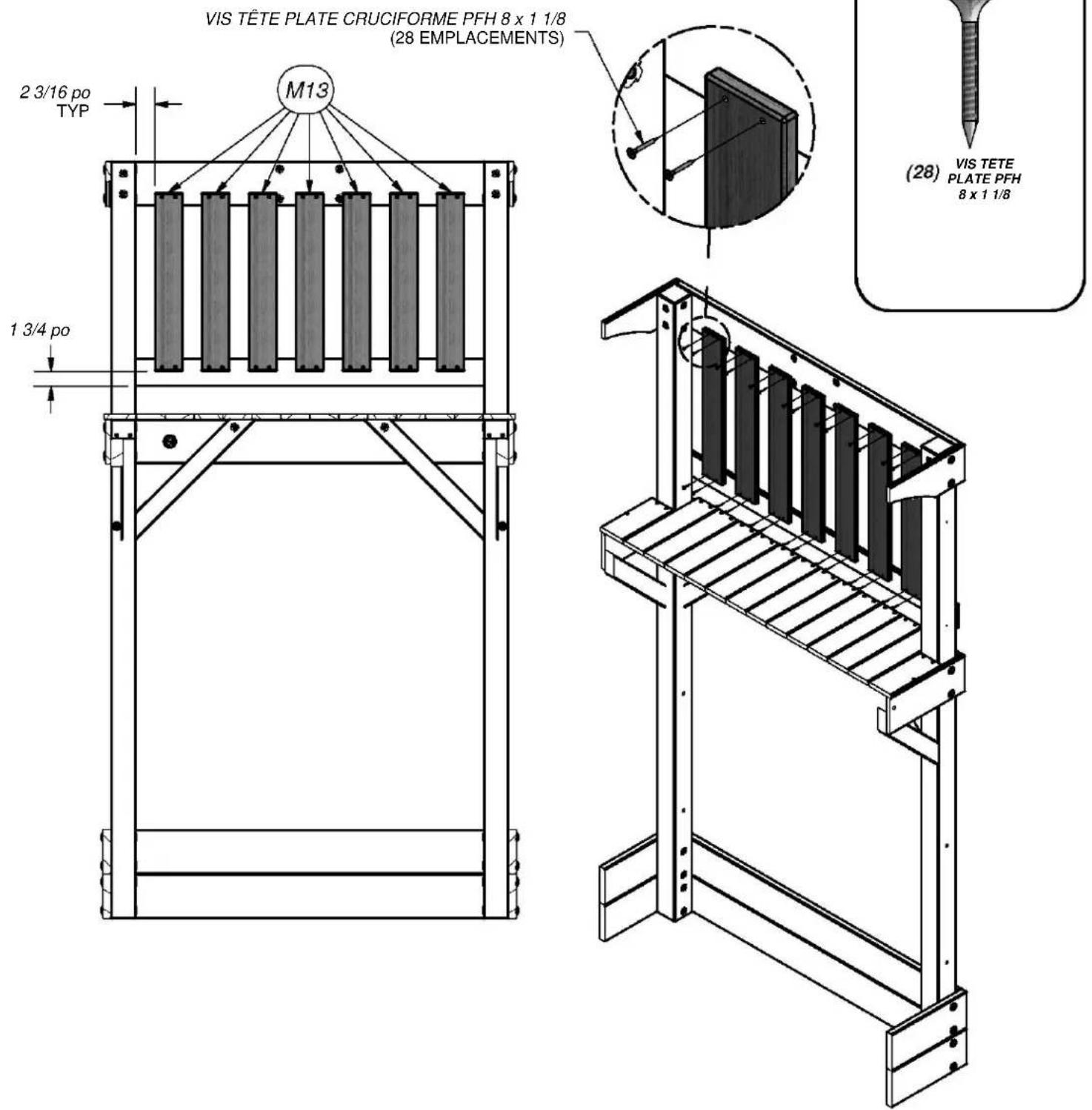

ÉTAPE 17

VIS TÊTE PLATE CRUCIFORME PFH 8 x 1 1/8 (28 EMPLACEMENTS) 2 3/16 po TYP M13 1 3/4 po (28) VIS TÊTE PLATE PFH 8 x 1 1/8

M16 - LISSE MURALE - W101021
(4) 5/8 po x 3 3/8 po x 13 1/4 po (16.0x86.0x338.0)

M18 - LISSE MURALE - W4L05667
(2) 5/8 po x 3 3/8 po x 13 7/8 po (16.0x86.0x354.0)

ÉTAPE 18

VIS TIREFOND WH 5/16 x 2 (4 EMPLACEMENTS) M16 M16 M18 M18 M16 ÉCROU À ENFONCER 5/16 (2 EMPLACEMENTS) RONDELLE DE SÉCURITÉ EXT 8 x 19 (6 EMPLACEMENTS) BOULON WH 5/16 x 3 1/2 (2 EMPLACEMENTS)

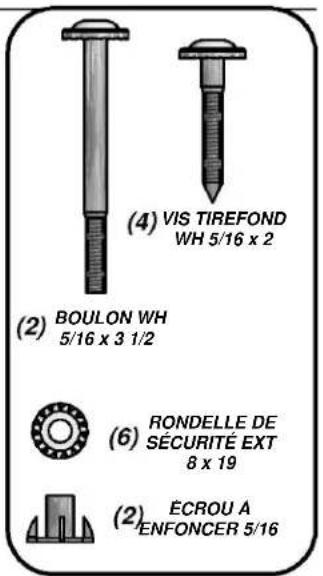

(2) BOULON WH 5/16 x 3 1/2 (4) VIS TIRFOND WH 5/16 x 2 (6) RONDELLE DE SÉCURITÉ EXT 8 x 19 (2) ECROU A ENFONCER 5/16

M17 - LAMELLE MURALE CABINE - W4L05661
(2) 5/8 po x 3 1/2 po x 52 po (16.0x86.0x1320.0)

M3 - LAMELLE MURALE CABINE - W101022
(4) 5/8 po x 3 1/2 po x 52 po (16.0x86.0x1320.0)

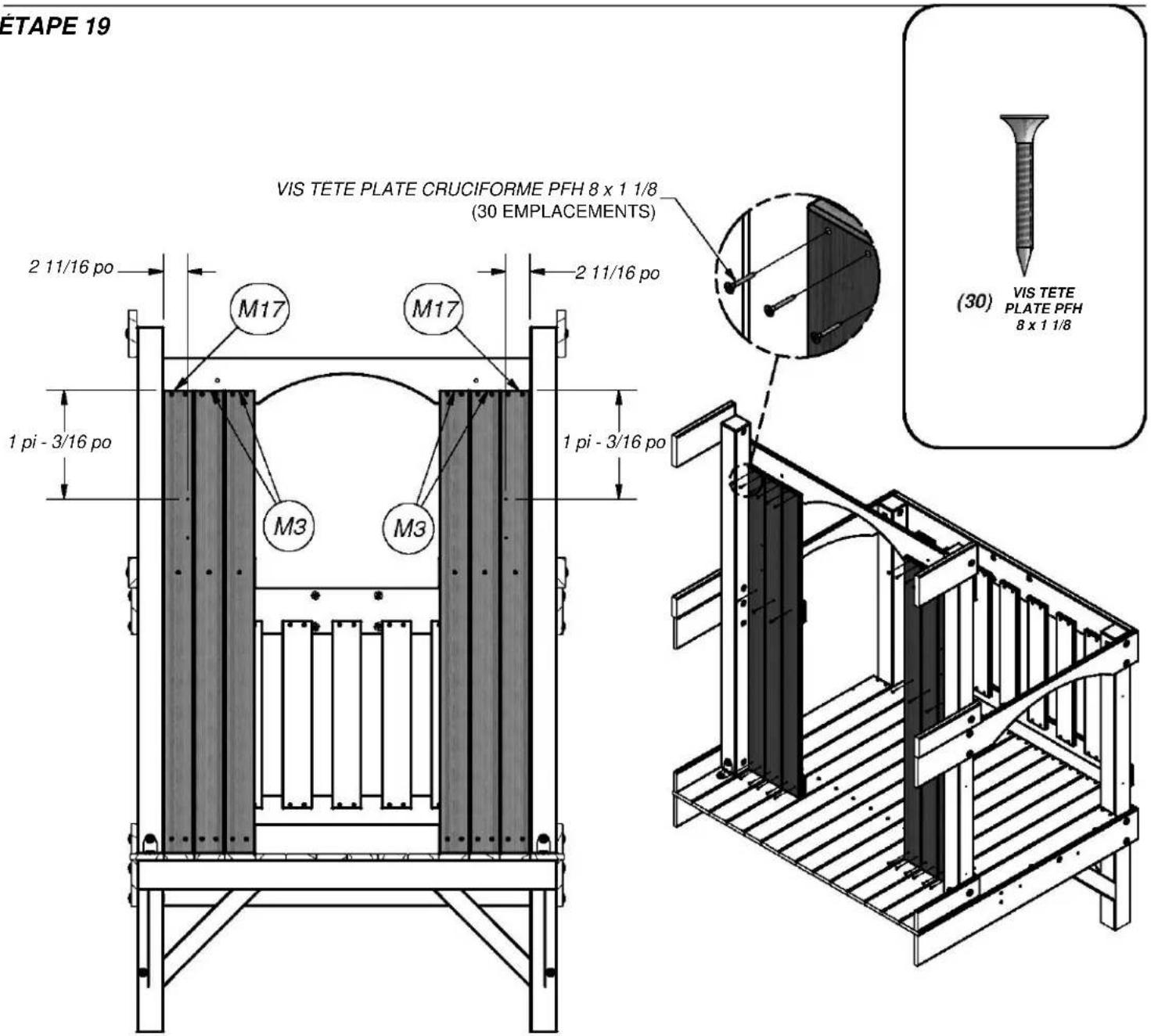

ÉTAPE 19 VIS TETE PLATE CRUCIFORME PFH 8 x 1 1/8 (30 EMPLACEMENTS) 2 11/16 po M17 M17 2 11/16 po 1 pi - 3/16 po M3 M3 1 pi - 3/16 po (30) VIS TETE PLATE PFH 8 x 1 1/8

(6) M12 - LAMELLE MURALE CABINE - W101024 5/8 po x 3 3/8 po x 26 1/8 po (16.0x86.0x664.0)

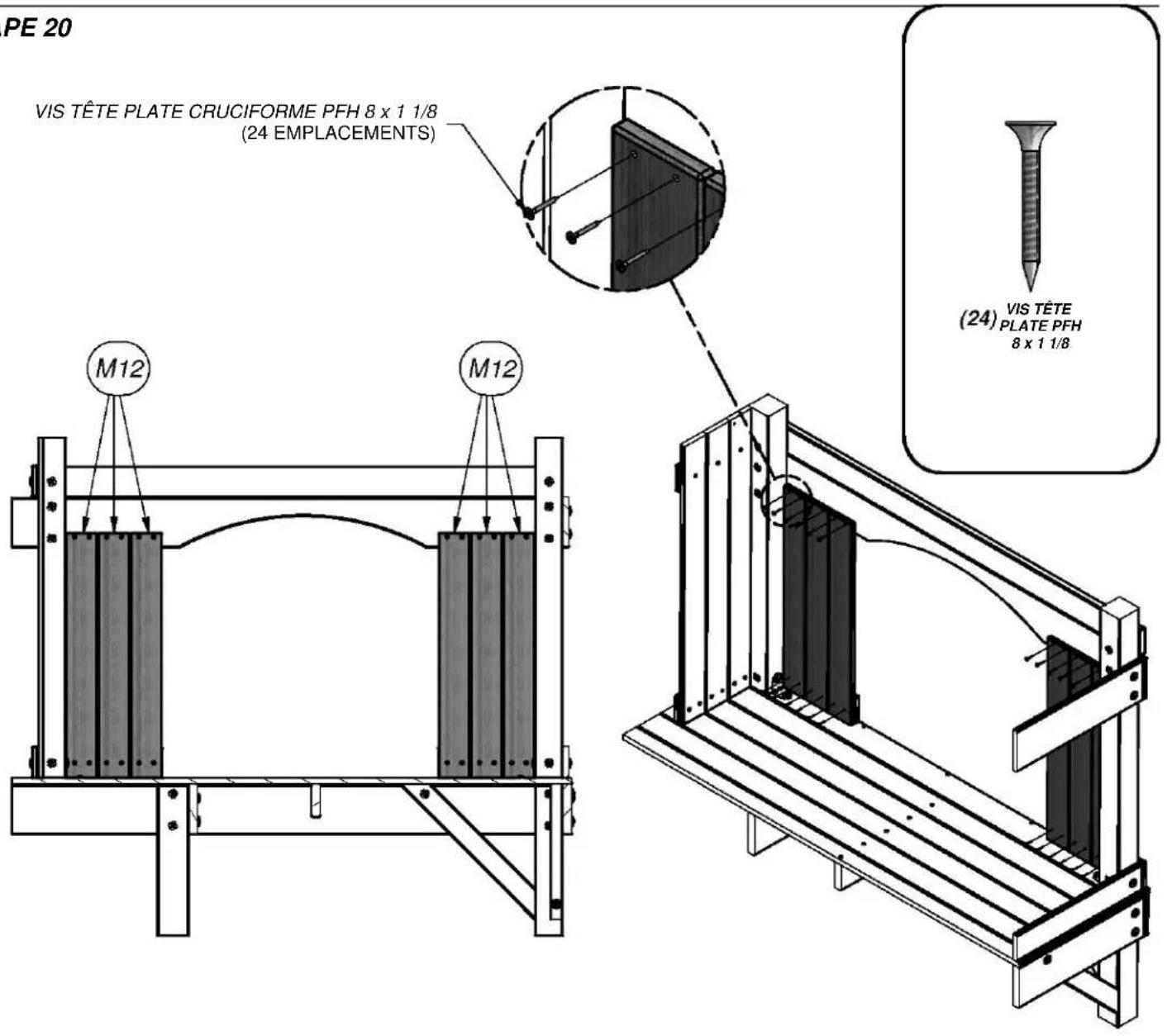

ÉTAPE 20

PE 20 VIS TÊTE PLATE CRUCIFORME PFH 8 x 1 1/8 (24 EMPLACEMENTS) M12 M12 (24) VIS TÊTE PLATE PFH 8 x 1 1/8

(4) TZ - SUPPORT EN L 2,5x38x50x55 - A100340

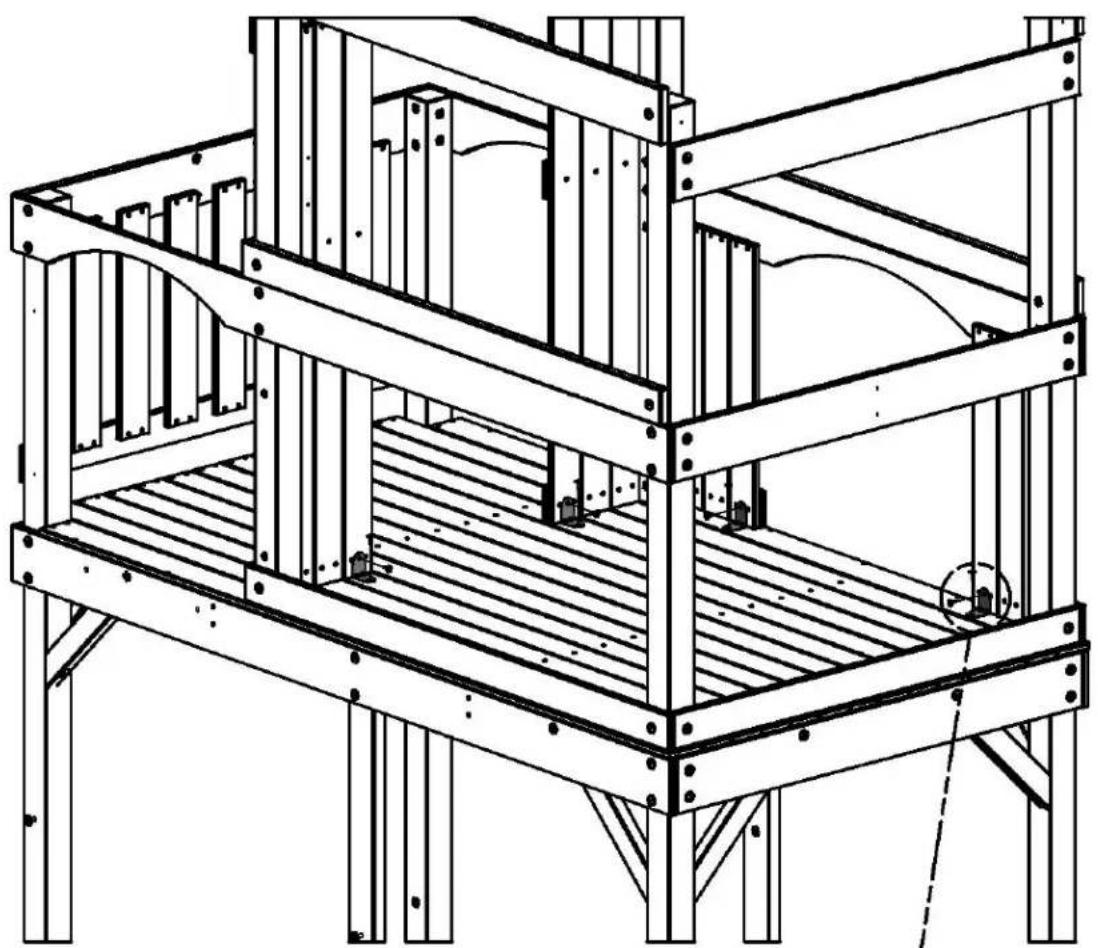

ÉTAPE 21 CENTREZ LES SUPPORTS SUR LES PLANCHES AUXQUELLES ILS SONT FIXÉS.

(4) ÉCROU À ENFONCER 5/16

Instructions d'ancrage

ÉTAPE 68

ENFONCEZ LES PIQUETS DE SOL À UN ANGLE APPROXIMATIF DE 45 DEGRÉS AUX ENDROITS INDIQUÉS. À L'AIDE DE PIQUETS DE SOL COMME GUIDES, PERCEZ DES TROUS DE 7/16 PO (1,1 CM) DE DIAMÈTRE.

REMARQUE :

1. VOUS AUREZ BESOIN D'ENLEVER CERTAINES PLANCHES DU PLANCHER POUR INSTALLER LA QUINCAILLERIE DES PIQUETS DE SOL.
2. NE PAS UTILISER DES PIQUETS DE SOL PEUT ANNULER LA GARANTIE ET CAUSER DES BLESSURES!

PIQUET DE SOL PIQUET DE SOL PIQUET DE SOL (6) ECROU A PORTÉE CYLINDRIQUE WH 5/16 x 7/8 PIQUET DE SOL ÉCROU À PORTÉE CYLINDRIQUE WH 5/16 x 7/8 (6 EMPLACEMENTS) RONDELLE DE SÉCURITÉ EXT 12 x 19 (6 EMPLACEMENTS) BOULON WH 5/16 x 1/2 (1 EMPLACEMENT)

DERNIÈRE ÉTAPE
VÉRIFIEZ LE SERRAGE DE CHAQUE BOULON, DE CHAQUE VIS ET DE CHAQUE ÉCROU. ASSUREZ-VOUS QUE CHAQUE PLANCHE EST BIEN FIXÉE ET QUE LE CENTRE DE JEU EST DE NIVEAU.
PROFITEZ DE VOTRE NOUVEAU CENTRE DE JEU!

(6) BOULON WH 5/16 x 1/2

(6) RONDELLE DE SÉCURITÉ EXT 12 x 19

ÉCROU À PORTÉE CYLINDRIQUE WH 5/16 x 7/8 (6 EMPLACEMENTS) RONDELLE DE SÉCURITÉ EXT 12 x 19 (6 EMPLACEMENTS) BOULON WH 5/16 x 1/2 (1 EMPLACEMENT)

Garantie limitée

Cette garantie limitée de Backyard Discovery s'applique aux produits fabriqués sous la marque Backyard Discovery ou ses autres marques, y compris, mais sans s'y limiter, les produits Backyard Botanical, Adventure Playsets et Leisure Time.

Backyard Discovery garantit que ce produit est exempt de défauts de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat d'origine. Cette garantie d'un (1) an couvre toutes les pièces, y compris le bois, la quincaillerie et les accessoires. Tout le bois bénéficie d'une garantie de cinq (5) ans au prorata contre la putréfaction et la décomposition. Reportez-vous au calendrier ci-dessous pour les frais associés au remplacement des pièces dans le cadre de la présente garantie limitée. En outre, Backyard Discovery remplacera toute pièce manquante ou endommagée dans l'emballage d'origine, dans les 30 premiers jours à compter de la date d'achat.

Cette garantie s'applique au propriétaire et titulaire d'origine et n'est pas transférable. Un entretien régulier est nécessaire pour assurer une durée de vie et une performance optimales de ce produit, et tout manquement de la part du propriétaire aux consignes d'entretien du produit peut annuler cette garantie. Des directives d'entretien sont fournies dans le manuel du propriétaire.

Cette garantie limitée ne couvre pas :

• Les frais de main-d'œuvre pour toute inspection
• Les frais de main-d'œuvre pour le remplacement de tout article défectueux
• Les dommages indirects ou consécutifs
• Les défauts esthétiques n'affectant pas les performances ou l'intégrité d'une pièce ou de l'ensemble du produit
• Les actes de vandalisme, une utilisation inadéquate, la défaillance due à une charge ou à une utilisation dépassant les capacités indiquées dans le manuel de montage applicable.
• Les actes de vandalisme, une utilisation inadéquate, la défaillance due à une charge ou à une utilisation dépassant les capacités indiquées dans le manuel de montage applicable.
• Les torsions, les déformations et les gerces légères, ou toute autre propriété du bois survenant naturellement qui n'affecte ni la performance ni l'intégrité

Les produits Backyard Discovery sont conçus pour offrir sécurité et qualité. Toute modification apportée au produit d'origine risque d'endommager l'intégrité structurelle de l'unité et d'entraîner une défaillance et d'éventuelles blessures. Toute modification entraîne l'annulation de toutes les garanties et Backyard Discovery n'assume aucune responsabilité pour tout produit ayant subi une modification ou les conséquences résultant de la défaillance d'un produit ayant subi une modification.

Ce produit est garanti pour UN USAGE RÉSIDENTIEL UNIQUEMENT. En aucun cas un produit Backyard Discovery ne doit être utilisé dans des lieux recevant du public. Une telle utilisation peut entraîner une défaillance du produit et d'éventuelles blessures. Toute utilisation dans des lieux recevant du public annulera la présente garantie. Backyard Discovery décline toute autre assertion et garantie de quelque nature que ce soit, expresse ou implicite.

Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également avoir d'autres droits qui varient d'un État à l'autre ou d'une province à l'autre. Cette garantie exclut tous les dommages indirects; cependant, certains États n'autorisent pas la limitation ou l'exclusion des dommages indirects et, par conséquent, cette limitation peut ne pas s'appliquer à vous.

Calendrier de remplacement des pièces au prorata

Âge du produit	Le client paie
Toutes les pièces
De 0 à 30 jours à compter de la date d'achat	0 et livraison gratuite
De 31 jours à 1 an	0 + transport et manutention

Pourriture et détérioration du bois uniquement

1 an	0 $ et livraison gratuite
2 ans	20 % + transport et manutention
3 ans	40 % + transport et manutention
4 ans	60 % + transport et manutention
5 ans	80 % + transport et manutention
Plus de 5 ans	100 % + transport et manutention

Rév5/20/10 BRS
