MODE D'EMPLOI Montpelier Backyard Discovery
J.P. Coenstraat 7, The Bridge, La Haye, 2595 WP, Pays-Bas Téléphone : 0800-567-8990

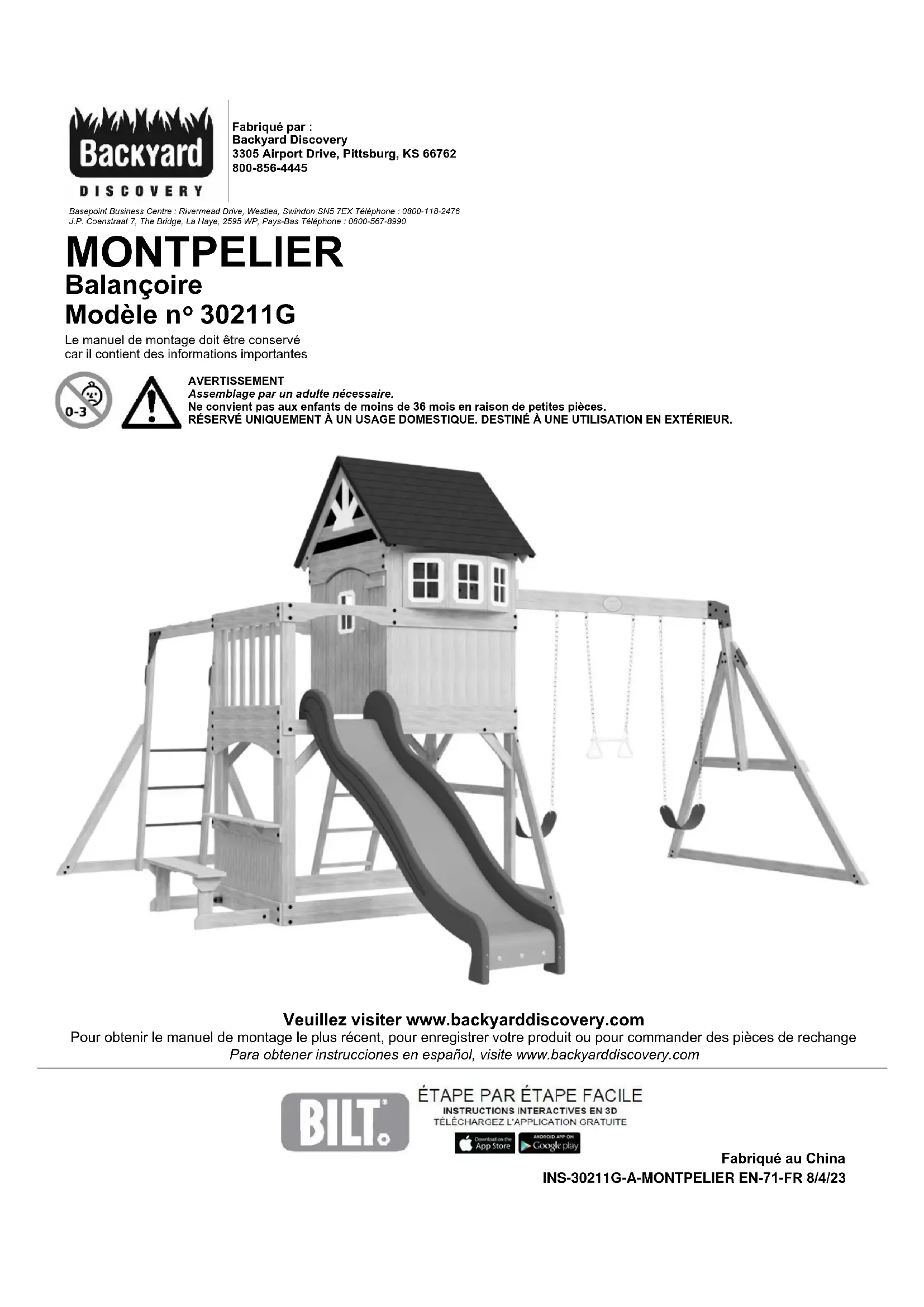

MONTPELIER
Balançoire
Modèle n° 30211G
Le manuel de montage doit être conservé
car il contient des informations importantes
AVERTISSEMENT
Assemblage par un adulte nécessaire.
Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.
RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR.
Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange
Manuel du propriétaire - Dimensions d'installation de base et notes relatives au montage
Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi - 7 po] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.
- Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
- L'aire de jeu sécuritaire fait référence à une zone s'étendant sur 2 m (6 pi-7 po) au-delà de l'ensemble de jeu, sur tous les côtés, y compris l'espace situé au-dessus de l'ensemble de jeu.
SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE
Dimensions au sol
16 pi - 1 po [4,9] x 15 pi - 5 3/4 po [4,7] x 9 pi - 4 1/4 po [2,8]
Zone de jeu sécuritaire
29 pi - 3 po [8,9] x 28 pi - 7 3/4 po [8,7] x 15 pi - 11 1/4 po [4,9]
Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.
Manuel du propriétaire - Identification des pièces

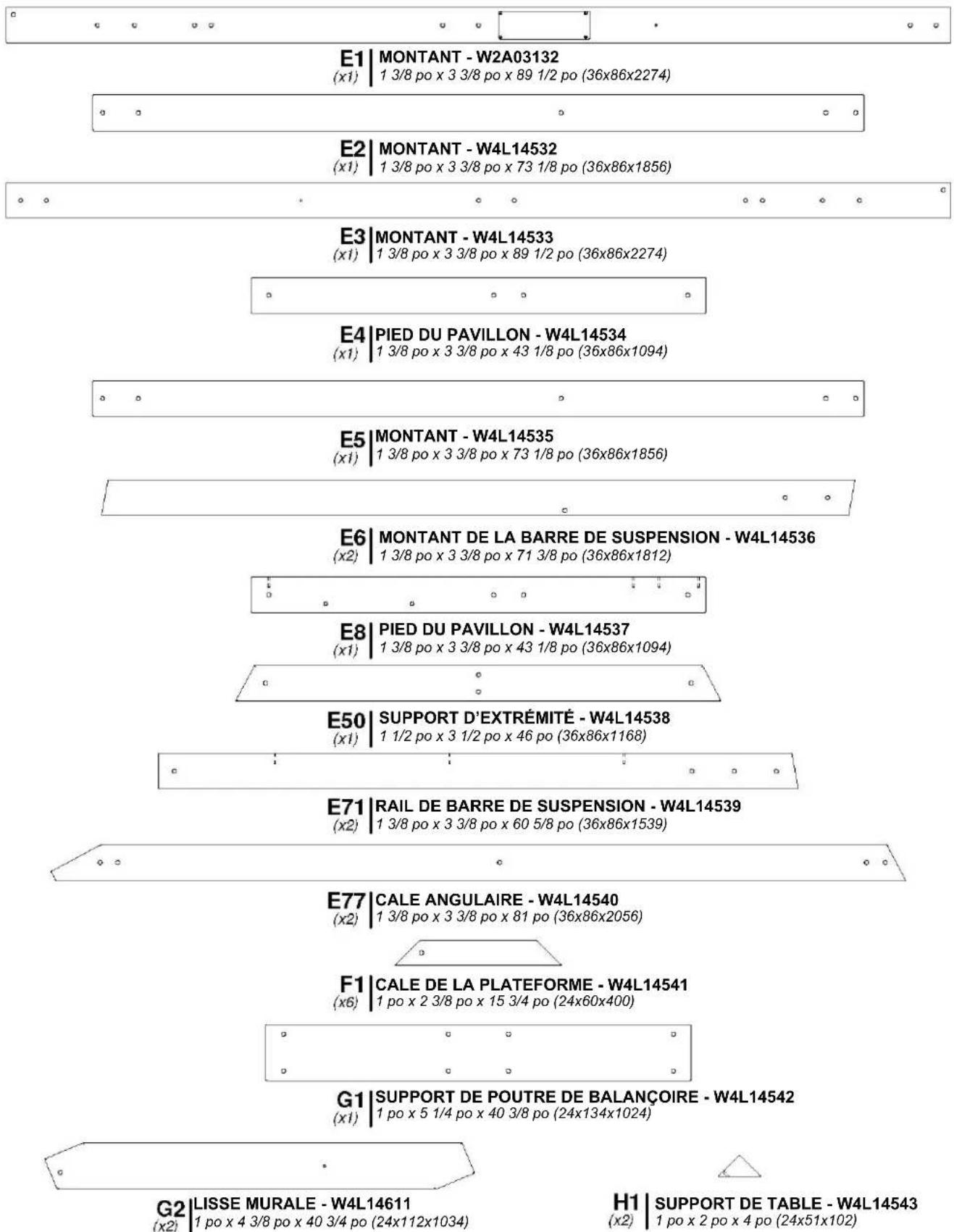

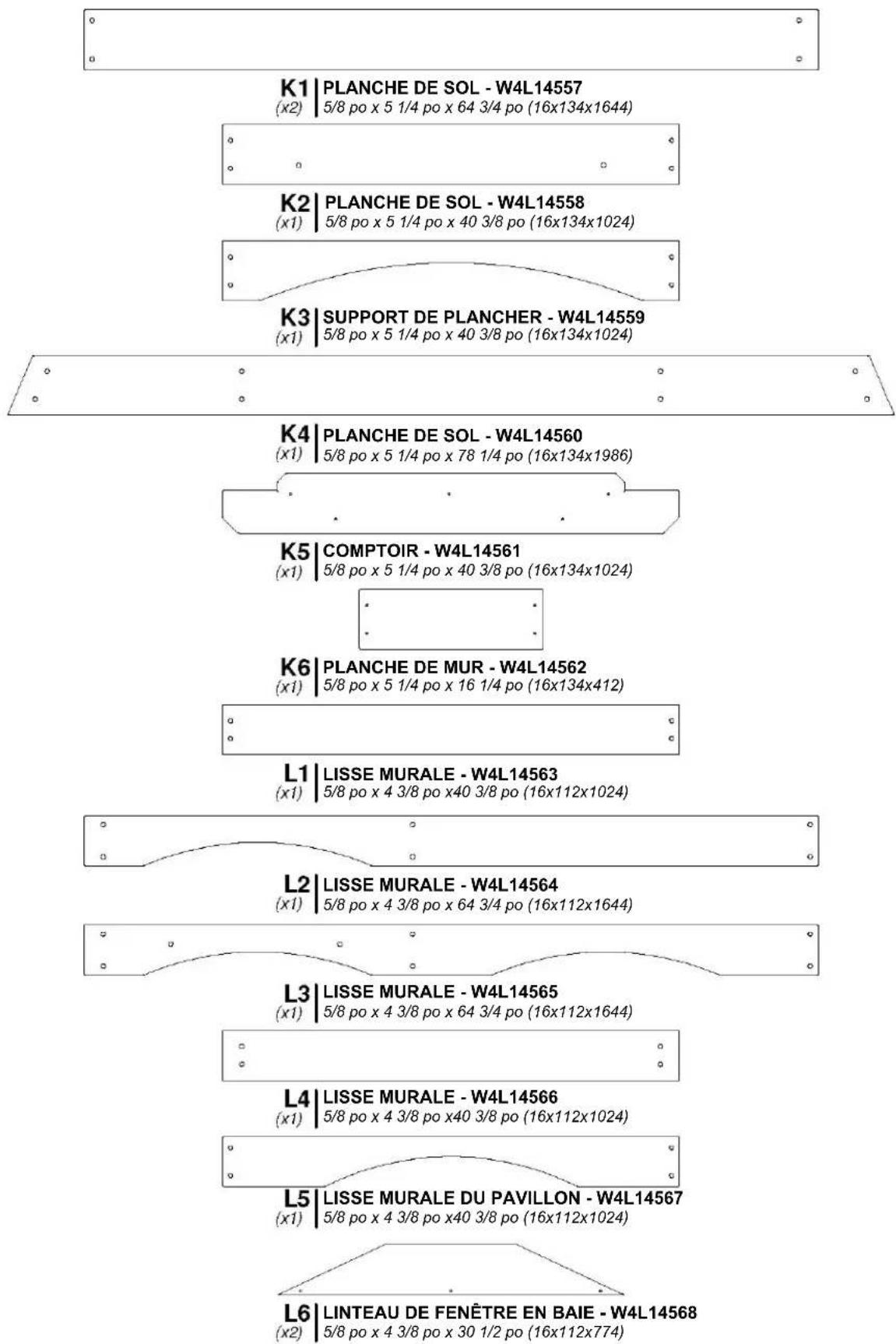

Composants en bois (pas à l'échelle)
bar
| Label | Description | Value | |---|---|---| | E1 | MONTANT - W2A03132 (x1) | 1 3/8 po x 3 3/8 po x 89 1/2 po (36x86x2274) | | E2 | MONTANT - W4L14532 (x1) | 1 3/8 po x 3 3/8 po x 73 1/8 po (36x86x1856) | | E3 | MONTANT - W4L14533 (x1) | 1 3/8 po x 3 3/8 po x 89 1/2 po (36x86x2274) | | E4 | PIED DU PAVILLON - W4L14534 (x1) | 1 3/8 po x 3 3/8 po x 43 1/8 po (36x86x1094) | | E5 | MONTANT - W4L14535 (x1) | 1 3/8 po x 3 3/8 po x 73 1/8 po (36x86x1856) | | E6 | MONTANT DE LA BARRE DE SUSPENSION - W4L14536 (x2) | 1 3/8 po x 3 3/8 po x 71 3/8 po (36x86x1812) | | E8 | PIED DU PAVILLON - W4L14537 (x1) | 1 3/8 po x 3 3/8 po x 43 1/8 po (36x86x1094) | | E50 | SUPPORT D'EXTRÉMITÉ - W4L14538 (x1) | 1 1/2 po x 3 1/2 po x 46 po (36x86x1168) | | E71 | RAIL DE BARRE DE SUSPENSION - W4L14539 (x2) | 1 3/8 po x 3 3/8 po x 60 5/8 po (36x86x1539) | | E77 | CALE ANGULAIRE - W4L14540 (x2) | 1 3/8 po x 3 3/8 po x 81 po (36x86x2056) | | F1 | CALE DE LA PLATEFORME - W4L14541 (x6) | 1 po x 2 3/8 po x 15 3/4 po (24x60x400) | | G1 | SUPPORT DE POUTRE DE BALANÇOIRE - W4L14542 (x1) | 1 po x 5 1/4 po x 40 3/8 po (24x134x1024) | | G2 | LISSE MURALE - W4L14611 (x2) | 1 po x 4 3/8 po x 40 3/4 po (24x112x1034) | | H1 | SUPPORT DE TABLE - W4L14543 (x2) | 1 po x 2 po x 4 po (24x51x102) |Manuel du propriétaire - Identification des pièces

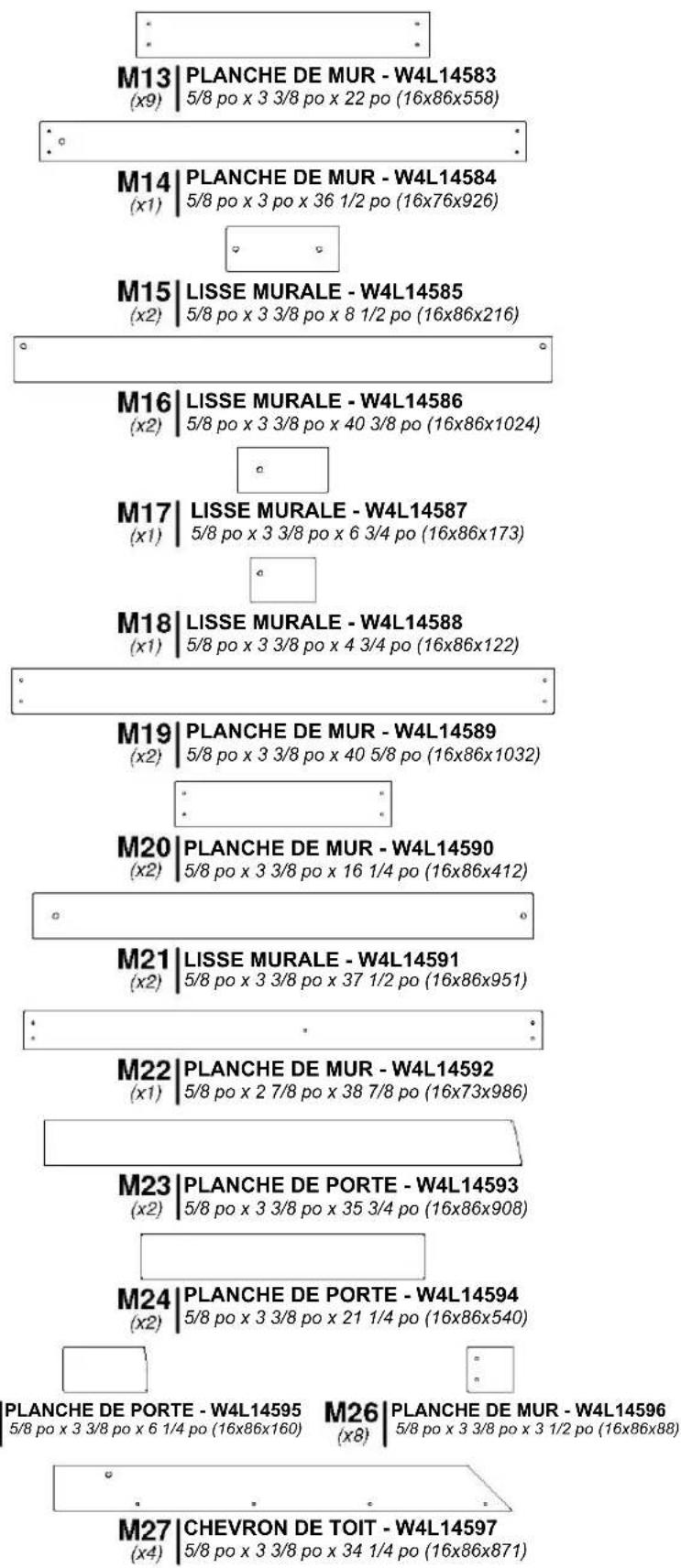

Composants en bois (pas à l'échelle)
other
| Label | Description | |-------|-------------| | H2 | CALE DE LA BARRE DE SUSPENSION - W4L14544 (x2) | | H3 | PLANCHE DE SOL DE LA BARRE DE SUSPENSION - W4L14545 (x1) | | H6 | CALE ANGULAIRE - W4L14549 (x2) | | H7 | PLANCHE DE SOL POUR BANC - W4L14546 (x2) | | H8 | MONTANT DU BANC - W4L14547 (x2) | | H9 | SUPPORT D'ASSISE DU BANC - W4L14548 (x2) | | H11 | ASSISE DU BANC - W4L14555 (x2) | | H74 | MONTANT GAUCHE - W4L17611 (x1) | | H75 | MONTANT DROIT - W4L17612 (x1) | | H80 | PLANCHE DE SOL - W4L14552 (x1) | | H81 | ÉCHELON - W4L14554 (x4) | | H82 | PLANCHE DE FIXATION - W4L17613 (x1) | | J1 | SOLIVE - W4L14556 (x1) | The diagram shows a horizontal bar layout with labels indicating component names and their corresponding dimensions.Manuel du propriétaire - Identification des pièces
Composants en bois (pas à l'échelle)
other
| Label | Description | Value | |---|---|---| | K1 | PLANCHE DE SOL - W4L14557 (x2) | 5/8 po x 5 1/4 po x 64 3/4 po (16x134x1644) | | K2 | PLANCHE DE SOL - W4L14558 (x1) | 5/8 po x 5 1/4 po x 40 3/8 po (16x134x1024) | | K3 | SUPPORT DE PLANCHER - W4L14559 (x1) | 5/8 po x 5 1/4 po x 40 3/8 po (16x134x1024) | | K4 | PLANCHE DE SOL - W4L14560 (x1) | 5/8 po x 5 1/4 po x 78 1/4 po (16x134x1986) | | K5 | COMPTOIR - W4L14561 (x1) | 5/8 po x 5 1/4 po x 40 3/8 po (16x134x1024) | | K6 | PLANCHE DE MUR - W4L14562 (x1) | 5/8 po x 5 1/4 po x 16 1/4 po (16x134x412) | | L1 | LISSE MURALE - W4L14563 (x1) | 5/8 po x 4 3/8 po x40 3/8 po (16x112x1024) | | L2 | LISSE MURALE - W4L14564 (x1) | 5/8 po x 4 3/8 po x 64 3/4 po (16x112x1644) | | L3 | LISSE MURALE - W4L14565 (x1) | 5/8 po x 4 3/8 po x 64 3/4 po (16x112x1644) | | L4 | LISSE MURALE - W4L14566 (x1) | 5/8 po x 4 3/8 po x40 3/8 po (16x112x1024) | | L5 | LISSE MURALE DU PAVILLON - W4L14567 (x1) | 5/8 po x 4 3/8 po x40 3/8 po (16x112x1024) | | L6 | LINTEAU DE FENÊTRE EN BAIE - W4L14568 (x2) | 5/8 po x 4 3/8 po x 30 1/2 po (16x112x774) |Manuel du propriétaire - Identification des pièces
Composants en bois (pas à l'échelle)
bar
| Category | Support Level | |---|---| | L7 (x1) | PLANCHE DE PORTE - W4L14569 5/8 po x 4 3/8 po x 35 po (16x110x890) | | L8 (x1) | PLANCHE DE PORTE - W4L14570 5/8 po x 4 3/8 po x 35 po (16x110x890) | | M1 (x1) | SUPPORT DE PLANCHER - W4L14571 5/8 po x 3 3/8 po x 64 3/4 po (16x86x1644) | | M2 (x2) | SUPPORT DE PLANCHER - W4L14572 5/8 po x 3 3/8 po x 40 3/8 po (16x86x1024) | | M3 (x1) | SUPPORT DE PLANCHER - W4L14573 5/8 po x 3 3/8 po x 40 3/8 po (16x86x1024) | | M4 (x2) | PLANCHE DE PLANCHER - W4L14574 5/8 po x 3 3/8 po x 40 3/8 po (16x86x1024) | | M5 (x1) | PLANCHE DE PLANCHER - W4L14575 5/8 po x 3 3/8 po x 40 3/8 po (16x86x1024) | | M6 (x1) | PLANCHE DE PLANCHER - W4L14576 5/8 po x 3 3/8 po x 37 1/2 po (16x86x952) | | M7 (x1) | SUPPORT DE PLANCHER - W4L14577 5/8 po x 3 3/8 po x 40 3/8 po (16x86x1024) | | M8 (x1) | SUPPORT DE PLANCHER - W4L14578 5/8 po x 3 3/8 po x 40 3/8 po (16x86x1024) | | M9 (x2) | PLANCHE DE MUR - W4L14579 5/8 po x 3 3/8 po x 40 po (16x86x1016) | | M10 (x9) | PLANCHE DE MUR - W4L14580 5/8 po x 3 3/8 po x 20 po (16x86x508) | | M11 (x1) | SUPPORT DE PLANCHER - W4L14581 5/8 po x 3 3/8 po x 37 1/2 po (16x86x951) | | M12 (x9) | PLANCHE DE MUR - W4L14582 5/8 po x 3 3/8 po x 38 7/8 po (16x86x986) |Manuel du propriétaire - Identification des pièces
Composants en bois (pas à l'échelle)
tree
| Node | Name | Value | |---|---|---| | M13 | PLANCHE DE MUR - W4L14583 (x9) | 5/8 po x 3 3/8 po x 22 po (16x86x558) | | M14 | PLANCHE DE MUR - W4L14584 (x1) | 5/8 po x 3 po x 36 1/2 po (16x76x926) | | M15 | LISSE MURALE - W4L14585 (x2) | 5/8 po x 3 3/8 po x 8 1/2 po (16x86x216) | | M16 | LISSE MURALE - W4L14586 (x2) | 5/8 po x 3 3/8 po x 40 3/8 po (16x86x1024) | | M17 | LISSE MURALE - W4L14587 (x1) | 5/8 po x 3 3/8 po x 6 3/4 po (16x86x173) | | M18 | LISSE MURALE - W4L14588 (x1) | 5/8 po x 3 3/8 po x 4 3/4 po (16x86x122) | | M19 | PLANCHE DE MUR - W4L14589 (x2) | 5/8 po x 3 3/8 po x 40 5/8 po (16x86x1032) | | M20 | PLANCHE DE MUR - W4L14590 (x2) | 5/8 po x 3 3/8 po x 16 1/4 po (16x86x412) | | M21 | LISSE MURALE - W4L14591 (x2) | 5/8 po x 3 3/8 po x 37 1/2 po (16x86x951) | | M22 | PLANCHE DE MUR - W4L14592 (x1) | 5/8 po x 2 7/8 po x 38 7/8 po (16x73x986) | | M23 | PLANCHE DE PORTE - W4L14593 (x2) | 5/8 po x 3 3/8 po x 35 3/4 po (16x86x908) | | M24 | PLANCHE DE PORTE - W4L14594 (x2) | 5/8 po x 3 3/8 po x 21 1/4 po (16x86x540) | | PLANCHE DE PORTE - W4L14595 (x4) | PLANCHE DE PORTE - W4L14595 (x8) | 5/8 po x 3 3/8 po x 6 1/4 po (16x86x160) | | M26 | PLANCHE DE MUR - W4L14596 (x8) | 5/8 po x 3 3/8 po x 3 1/2 po (16x86x88) | | M27 | CHEVRON DE TOIT - W4L14597 (x4) | 5/8 po x 3 3/8 po x 34 1/4 po (16x86x871) |Manuel du propriétaire - Identification des pièces
Composants en bois (pas à l'échelle)
Manuel du propriétaire - Identification des pièces

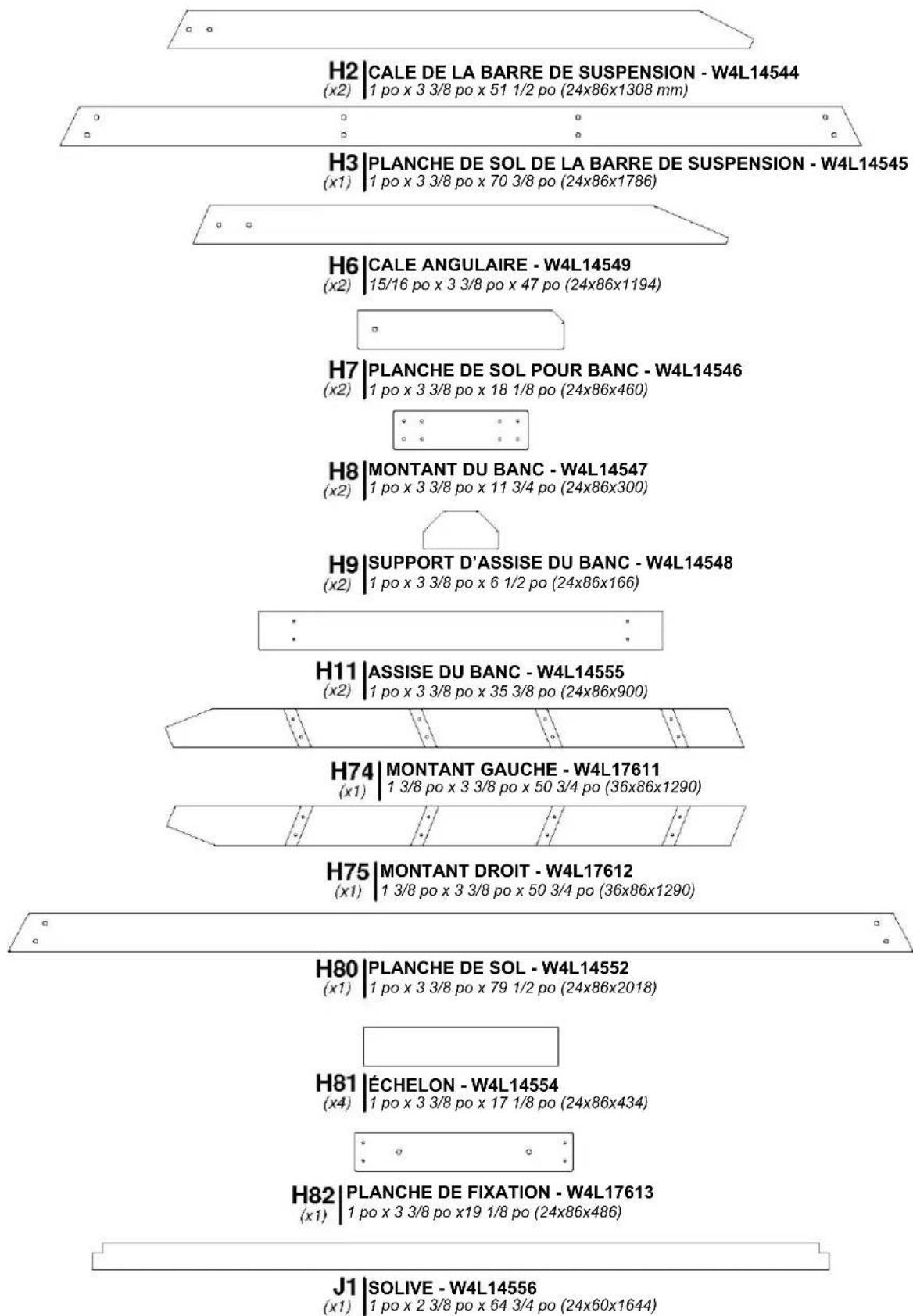

Composants en bois (pas à l'échelle)
Manuel du propriétaire - Identification des pièces

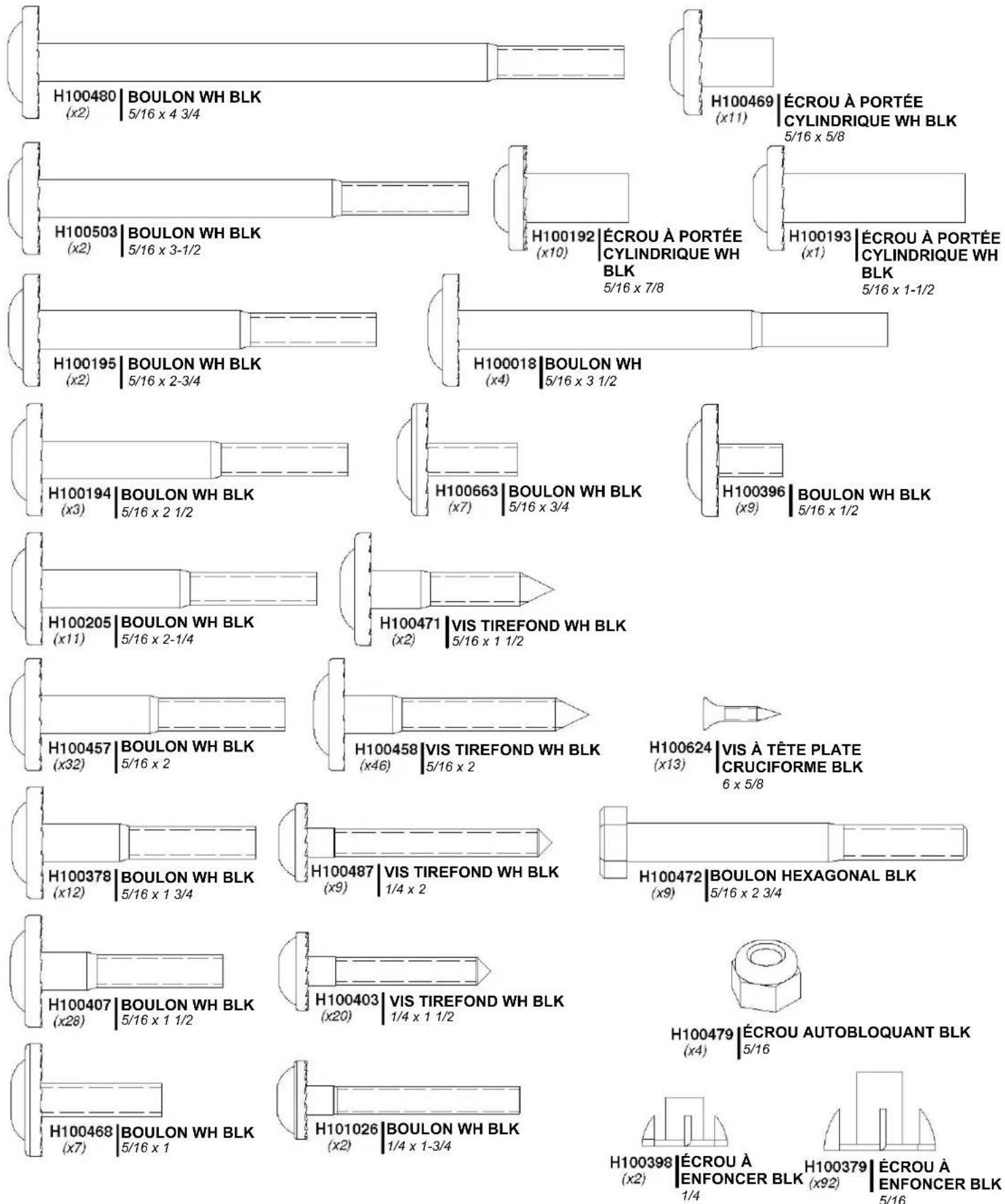

Pièces de quincaillerie
Manuel du propriétaire - Identification des pièces

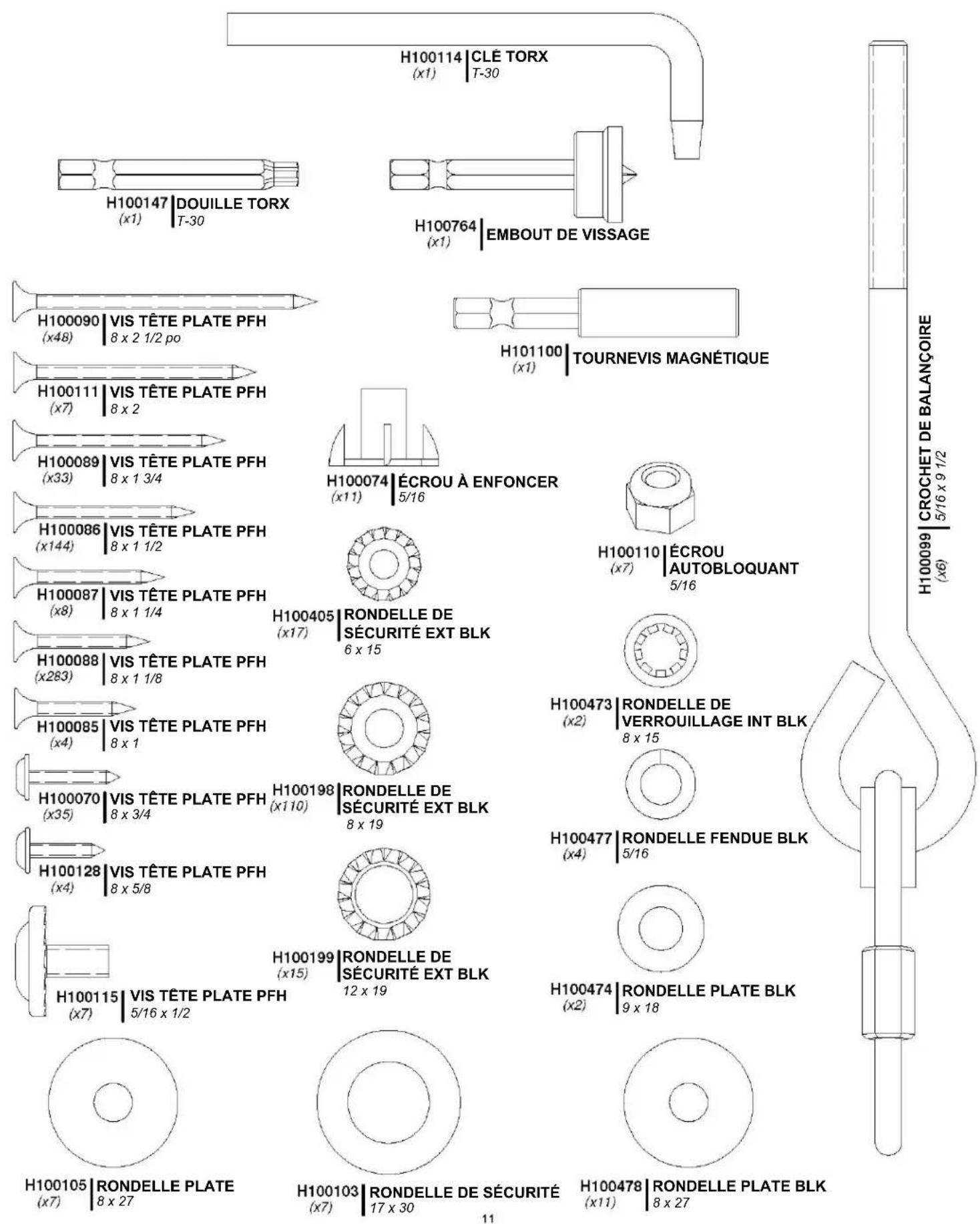

Pièces de quincaillerie
Manuel du propriétaire - Identification des pièces

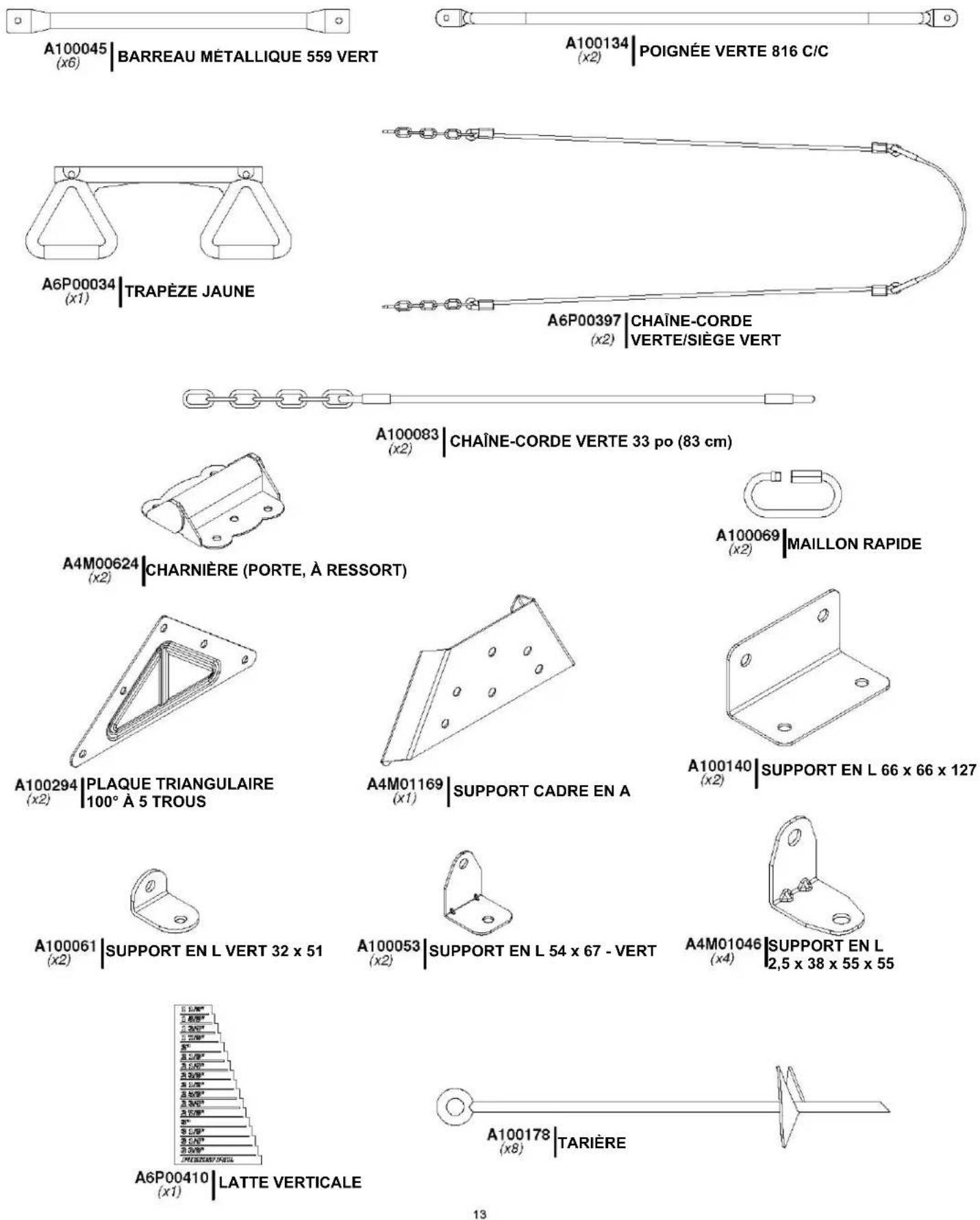

Composants accessoires (pas à l'échelle)


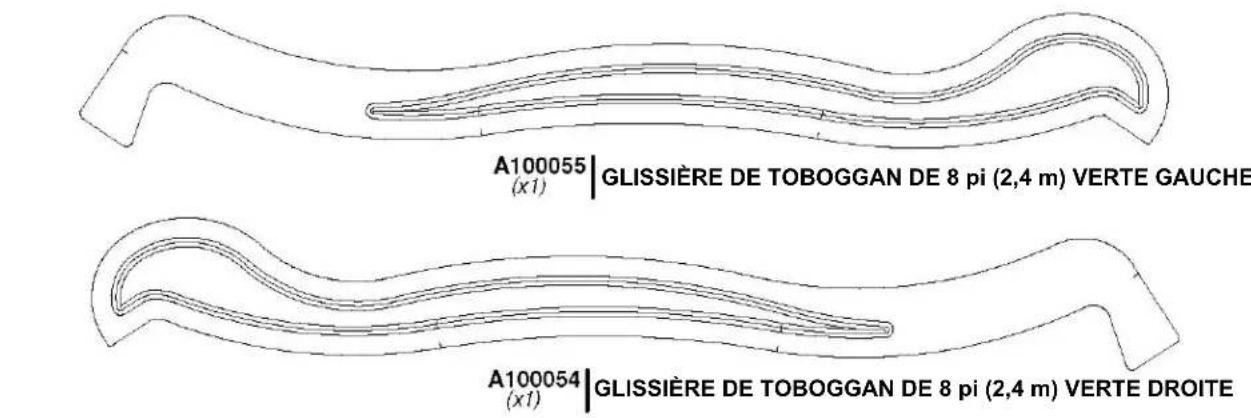

A100055 | GLISSIÈRE DE TOBOGGAN DE 8 pi (2,4 m) VERTE GAUCHE A100054 | GLISSIÈRE DE TOBOGGAN DE 8 pi (2,4 m) VERTE DROITE
Manuel du propriétaire - Identification des pièces
Composants accessoires (pas à l'échelle)
ÉTAPE 1 DE PRÉ-ASSEMBLAGE - TRI DES PIÈCES
Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.
PIÈCES EN BOIS :
- Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
- S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
- Les tampons se trouvent sur la surface plane ou aux extrémités des planches.
- Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.
REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.
- Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
- Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
- Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
- Lors de l'assemblage, il vous suffit de vous reporter aux quatre derniers chiffres du numéro.
Perceuse sans fil ou perceuse électrique
Accessoires de la
perceuse : Tête
cruciforme
Mèches de 1/8 po,
3/16 po, 3/8 po et 7/16 po
Tournevis cruciforme
Clés ouvertes de 1/2 po et 9/16 po
Clé à cliquet de 3/8 po, douilles standard de 1/2 po et 9/16 po, douilles profondes de 1/2 po et 9/16 po
Plusieurs types d'instructions de montage vous sont proposés.
- Manuel d'assemblage imprimé inclus avec votre produit
- Application BILT - Instructions interactives en 3D
- Combinaison du manuel imprimé et de l'application BILT (remarque : les numéros d'étape peuvent différer entre les deux méthodes)
Scannez pour des instructions 3D faciles
Téléchargez l'application BILT avant de commencer
ASSEMBLEZ À L'AIDE DES AVANT-TROUS


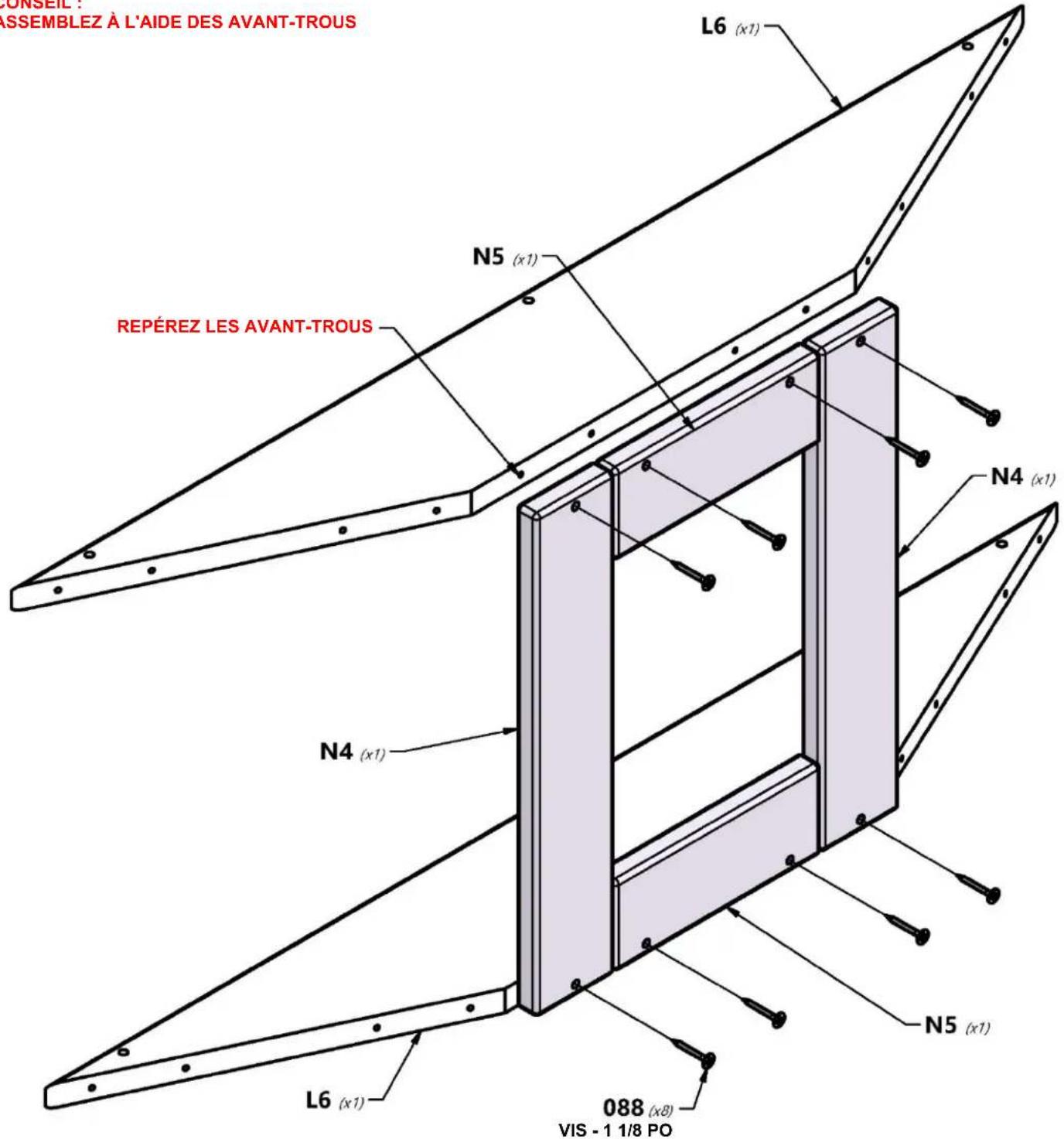

CONSEIL : ASSEMBLEZ À L'AIDE DES AVANT-TROUS L6 (x1) N5 (x1) REPÉREZ LES AVANT-TROUS N4 (x1) N4 (x1) L6 (x1) 088 (x8) VIS - 1 1/8 PO N5 (x1)ÉTAPE 2 - ASSEMBLAGE DE LA FENÊTRE EN BAIE
| QTÉ | NUMÉRO D'ARTICLE | DESCRIPTION |
| 2 | H100085 | VIS TÊTE PLATE CRUCIFORME PFH 8 x 1 |
| 6 | H100088 | VIS TÊTE PLATE PFH 8 x 1-1/8 PO |
N5 | PLANCHE DE FENÊTRE EN BAIE - W4L14606
(x2) 5/8 po x 2 3/8 po x 6 1/4 po (16x60x158)
N4 |PLANCHE DE FENÊTRE EN BAIE - W4L14605
(x2) 5/8 po x 2 3/8 po x 13 1/8 po (16x60x332)


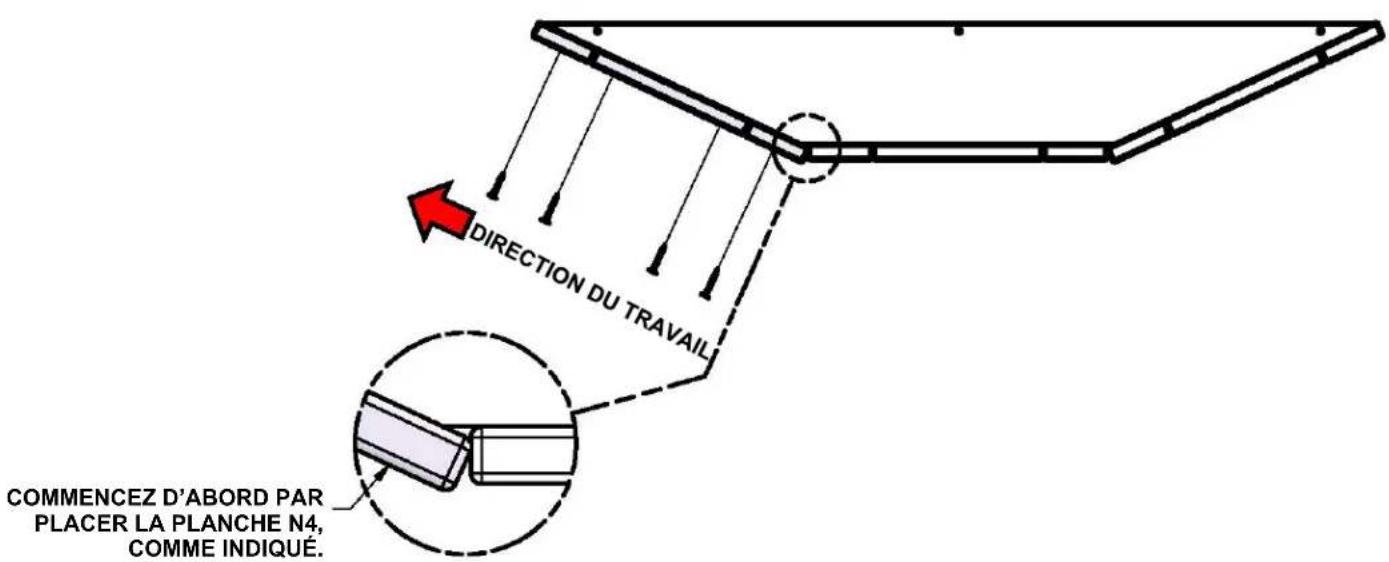

DIRECTION DU TRAVAILCOMMENCEZ D'ABORD PAR PLACER LA PLANCHE N4, COMME INDIQUÉ.
ÉTAPE 3 - ASSEMBLAGE DE LA FENÊTRE EN BAIE
| QTÉ | NUMÉRO D'ARTICLE | DESCRIPTION |
| 2 | H100085 | VIS TÊTE PLATE CRUCIFORME PFH 8 x 1 |
| 6 | H100088 | VIS TÊTE PLATE PFH 8 x 1-1/8 PO |
N5 | PLANCHE DE FENÊTRE EN BAIE - W4L14606 (x2) 5/8 po x 2 3/8 po x 6 1/4 po (16x60x158)
N4 | PLANCHE DE FENÊTRE EN BAIE - W4L14605 (x2) 5/8 po x 2 3/8 po x 13 1/8 po (16x60x332)


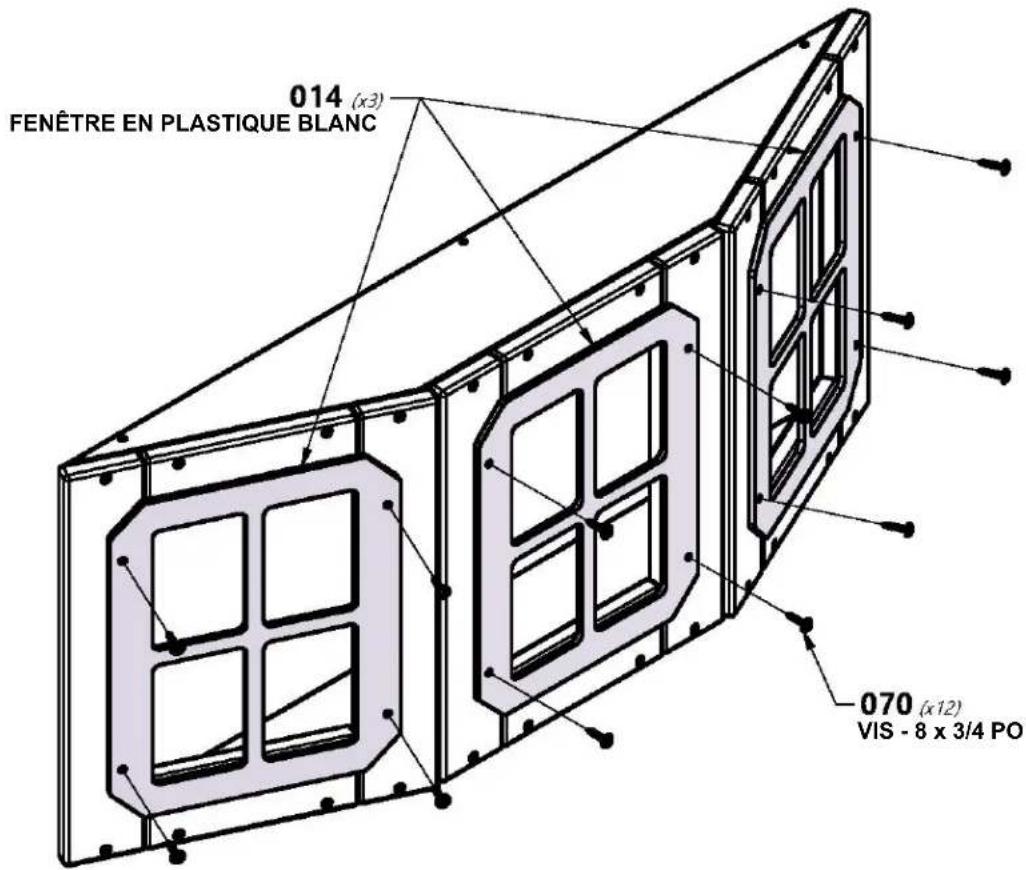

DIRECTION DU TRAVAIL COMMENCEZ D'ABORD PAR PLACER LA PLANCHE N4, COMME INDIQUÉ.ÉTAPE 4 - ASSEMBLAGE DE LA
FENÊTRE EN BAIE
A100014 (x3) | FENÊTRE EN PLASTIQUE BLANC
| QTÉ | NUMÉRO D'ARTICLE | DESCRIPTION |
| 12 | H100070 | VIS TÊTE BOMBÉE CRUCIFORME PWH 8x3/4 |
H7|PLANCHE DE SOL POUR BANC - W4L14546
(x2) 1 po x 3 3/8 po x 18 1/8 po (24x86x460)
A100061 | SUPPORT EN L VERT 32 x 51 (x2)
| QTÉ | NUMÉRO D'ARTICLE | DESCRIPTION |
| 2 | H100199 | RONDELLE DE SÉCURITÉ EXT 12 x 19 BLK |
| 2 | H100469 | ÉCROU À PORTÉE CYLINDRIQUE WH 5/16 X 5/8 BLK |
| 2 | H100663 | BOULON WH 5/16 x 3/4 BLK |


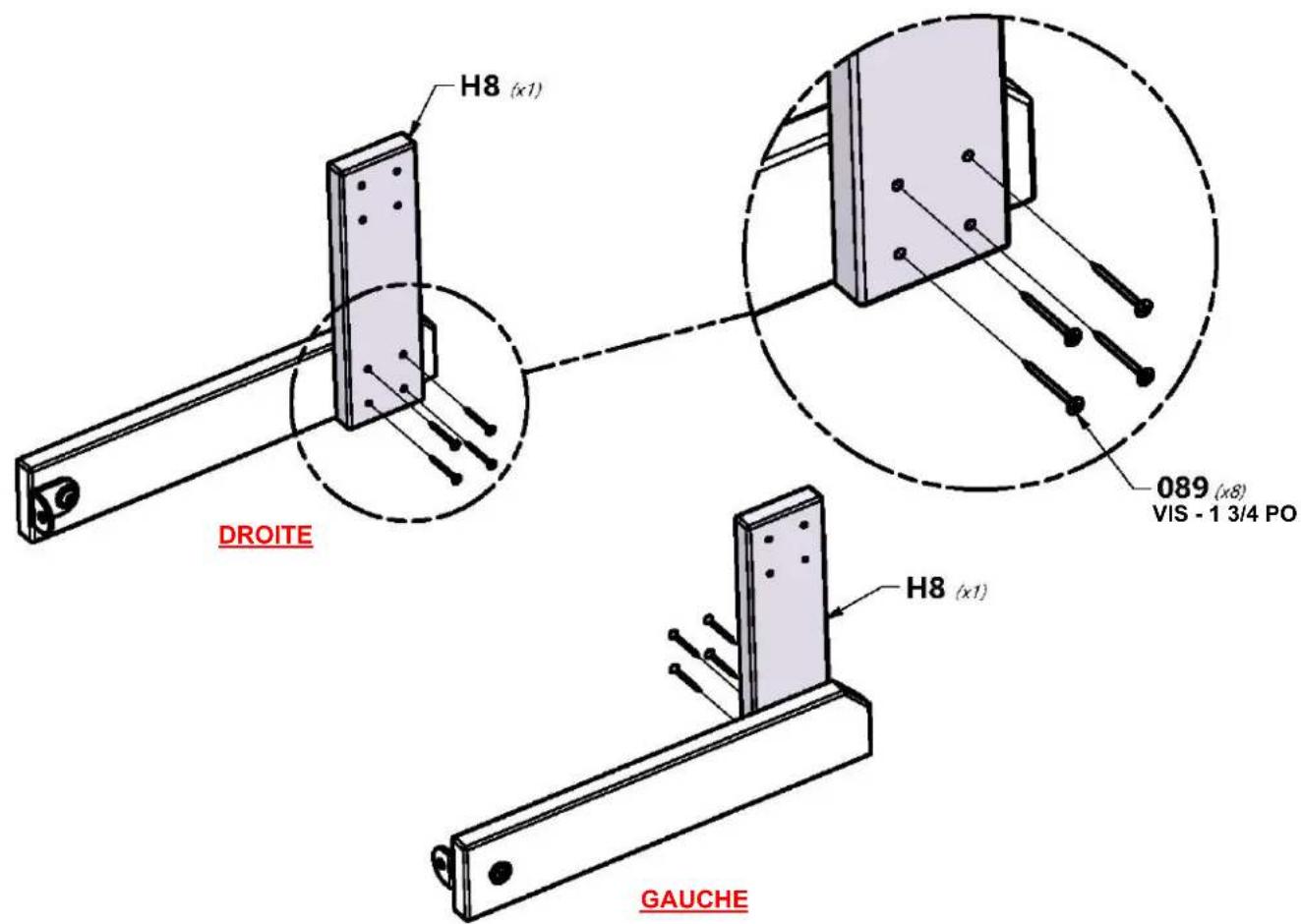

REMARQUE : ASSEMBLEZ UN SOUS-ENSEMBLE DE PLANCHES DE SOL DU BANC GAUCHE ET DROITE, TEL QU'INDIQUÉ CI- DESSOUS. 061 (x2) SUPPORT EN L VERT 32 x 51 199 (x2) RONDELLE - 12 x 19 663 (x2) BOULON - 3/4 PO 469 (x2) ÉCROU À PORTÉE CYLINDRIQUE - 5/8 DROITE HA7 (x2) GAUCHEÉTAPE 2 - ASSEMBLAGE DU BANC
H8|MONTANT DU BANC - W4L14547
(x2) 1 po x 3 3/8 po x 11 3/4 po (24x86x300)
| QTÉ | NUMÉRO D'ARTICLE | DESCRIPTION |
| 8 | H100089 | VIS TÊTE PLATE PFH 8 x 1-3/4 PO |
| QTÉ | NUMERO D'ARTICLE | DESCRIPTION |
| 8 | H100089 | VIS TÊTE PLATE PFH 8 x 1-3/4 PO |
H9 | SUPPORT D'ASSISE DU BANC - W4L14548 (x2) 1 po x 3 3/8 po x 6 1/2 po (24x86x166)


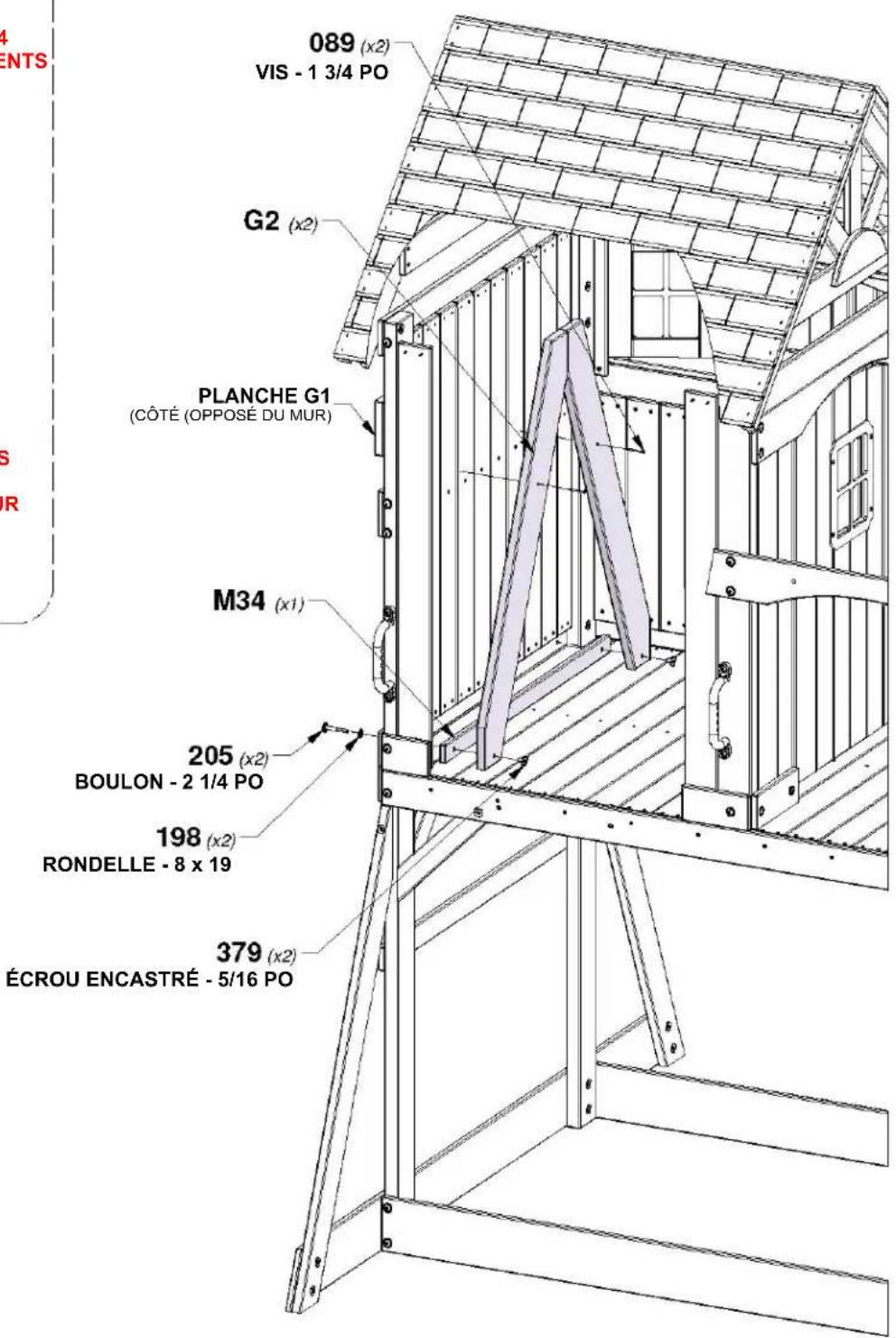

PERCEZ ICI 4 EMPLACEMENTS G1 G2 APRÈS L'ASSEMBLAGE DES PLANCHES « G2 », UTILISEZ LES TROUS DE LA PLANCHE « G1 » COMME GABARIT POUR PERCER À TRAVERS LES PLANCHES MURALES RESTANTES À L'AIDE D'UN FORET DE 3/8 po [10 mm]. VUE LATÉRALE
