MODE D'EMPLOI Tacoma Falls Backyard Discovery

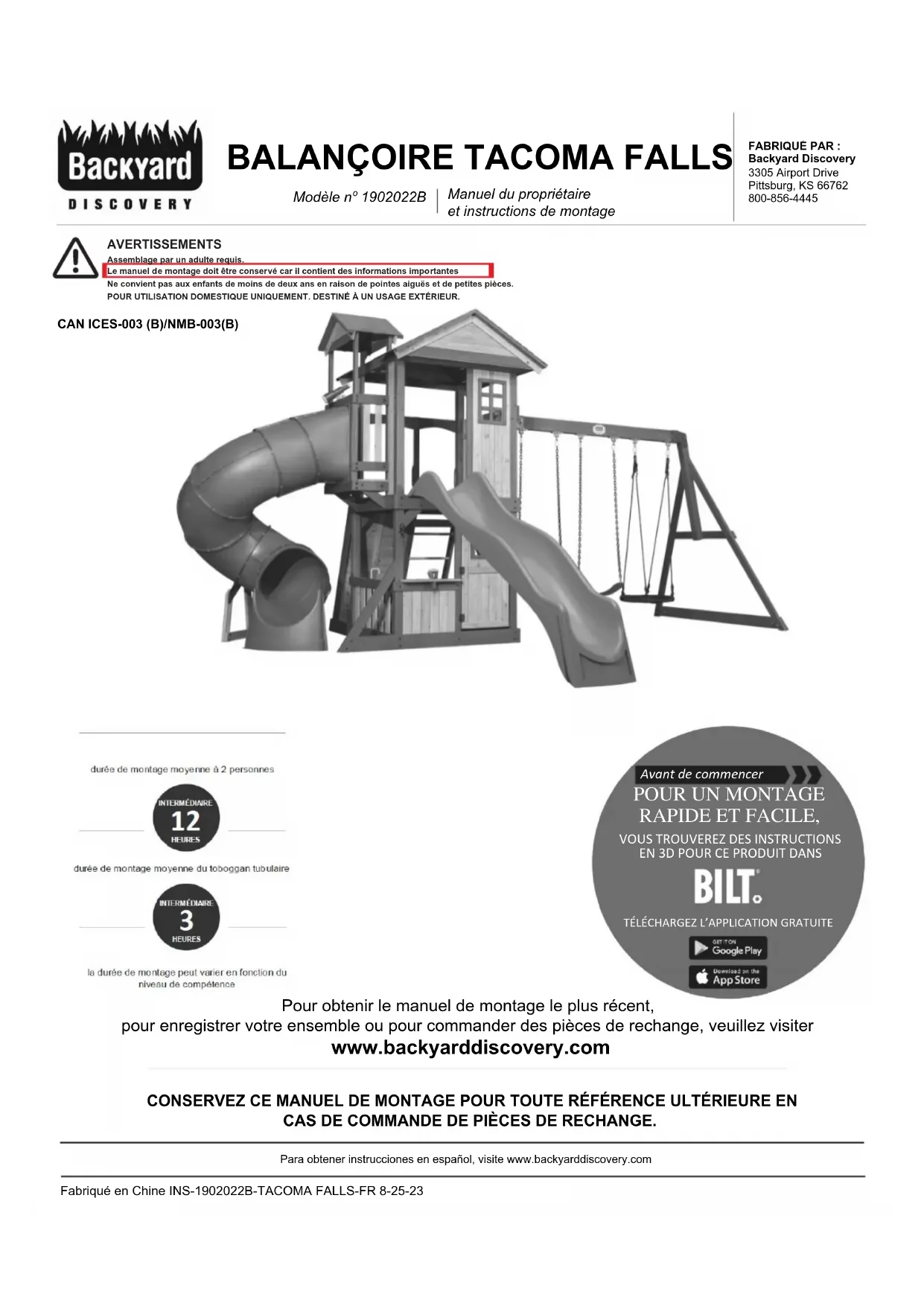

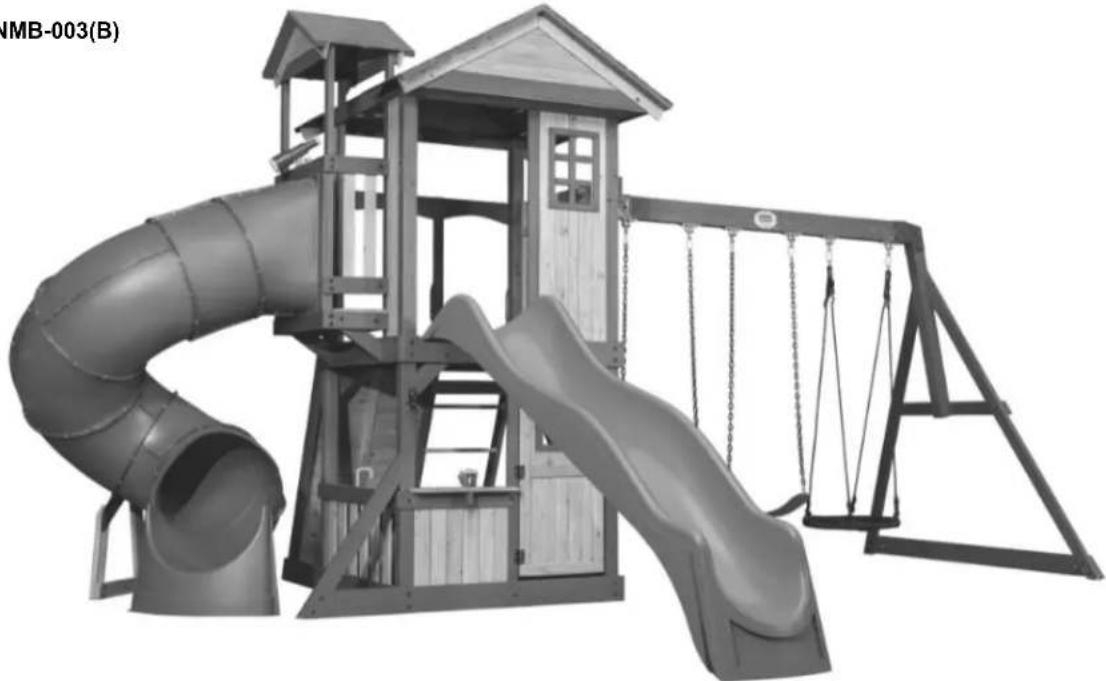

Manuel du propriétaire et instructions de montage FABRIQUÉ PAR : Backyard Discovery 3305 Airport Drive Pittsburg, KS 66762 800-856-4445 Pour obtenir le manuel de montage le plus récent, pour enregistrer votre ensemble ou pour commander des pièces de rechange, veuillez visiter www.backyarddiscovery.com CONSERVEZ CE MANUEL DE MONTAGE POUR TOUTE RÉFÉRENCE ULTÉRIEURE EN CAS DE COMMANDE DE PIÈCES DE RECHANGE. Para obtener instrucciones en español, visite www.backyarddiscovery.com Fabriqué en Chine INS-1902022B-TACOMA FALLS-FR 8-25-23 Modèle n 1902022B la durée de montage peut varier en fonction du niveau de compétence durée de montage moyenne à 2 personnes durée de montage moyenne du toboggan tubulaire INTERMÉDIAIRE
HEURES CAN ICES-003 (B)/NMB-003(B) AVERTISSEMENTS Assemblage par un adulte requis. Le manuel de montage doit être conservé car il contient des informations importantes Ne convient pas aux enfants de moins de deux ans en raison de pointes aiguës et de petites pièces. POUR UTILISATION DOMESTIQUE UNIQUEMENT. DESTINÉ À UN USAGE EXTÉRIEUR.Manuel du propriétaire Dimensions d’installation de base et notes relatives au montage Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi - 7 po] de toute structure ou obstruction, telle qu’une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques. Pendant le montage de l’unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n’est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort sont bien droits. L’aire de jeu sécuritaire fait référence à une zone s’étendant sur 2 m [6 pi 7 po] au-delà de l’ensemble de jeu sur tous les côtés, y compris l’espace au-dessus de l’ensemble de jeu. SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE Dimensions au sol 19 pi - 7 po x 14 pi - 3 1/4 po x 10 pi - 2 3/4 po 6 m x 4,4 m x 3,1 m Zone de jeu sécuritaire HAUTEUR DE JEU SÉCURITAIRE : 5,1 m [16 pi -9 3/4 po] HAUTEUR DE CHUTE MAXIMALE : 2,1 m [7 pi -1/4 po] Zone de jeu sécuritaire 32 pi - 8 1/2 po x 27 pi - 4 7/8 po 10 m x 8,4 m Informations générales : Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d’enfants recommandé pour cette balançoire est de 9.

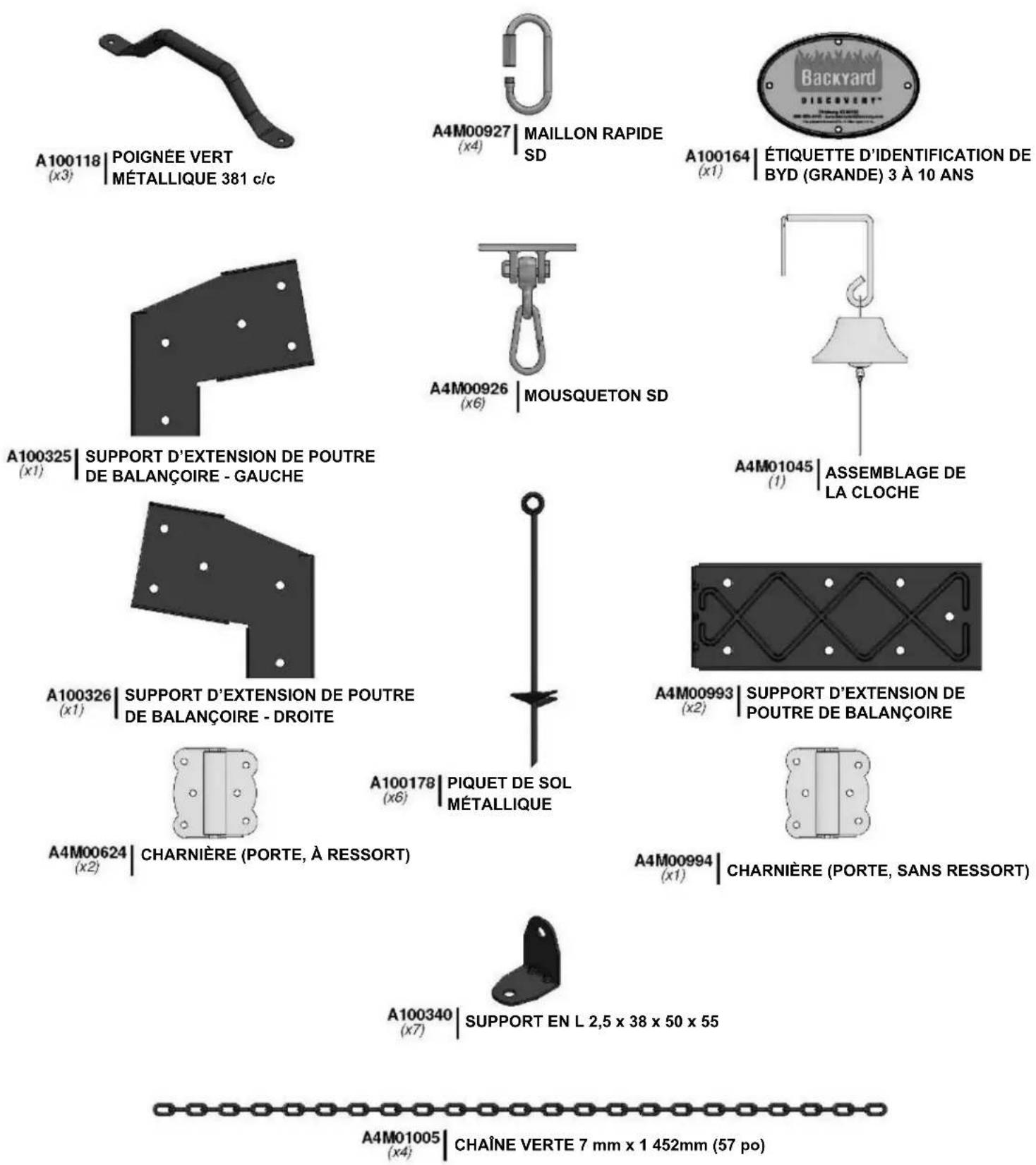

1 3/8 po x 2 3/8 po x 60 3/8 po (36 x 60 x 1 533) 3Identification des pièces Composants en bois (pas à l’échelle)

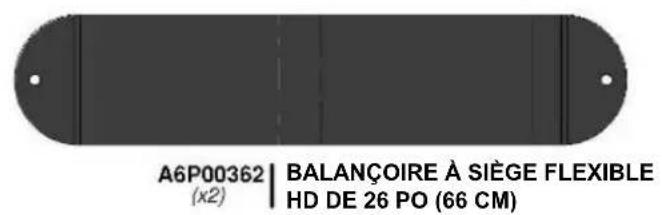

1 po x 5 1/4 po x 17 po (24 x 134 x 430) 4Identification des pièces Composants en bois (pas à l’échelle)
1 po x 3 3/8 po x 13 5/8 po (24 x 86 x 345) 5Identification des pièces Composants en bois (pas à l’échelle)
1 3/8 po x 15 13/16 po x 63 5/8 po (35 x 401 x 1 616) 7Identification des pièces Composants en bois (pas à l’échelle)
3/8 x 5 3/4 9Identification des pièces Pièces de quincaillerie
1/4 x 3/4 BOULON PTH 1/4 x 3/4 10Identification des pièces Pièces de quincaillerie
11 x 25 CLÉ TORX T-40 DOUILLE TORX T-40 11Identification des pièces Accessoires (pas à l’échelle)
CHARNIÈRE (PORTE, À RESSORT) SUPPORT EN L 2,5 x 38 x 50 x 55 CHAÎNE VERTE 7 mm x 1 452mm (57 po) 12Manuel du propriétaire Accessoires (pas à l’échelle)
13Manuel du propriétaire Accessoires (pas à l’échelle) COUVERCLE
14Manuel du propriétaire Accessoires (pas à l’échelle)
ÉTIQUETTE DE CONTRÔLE « A »

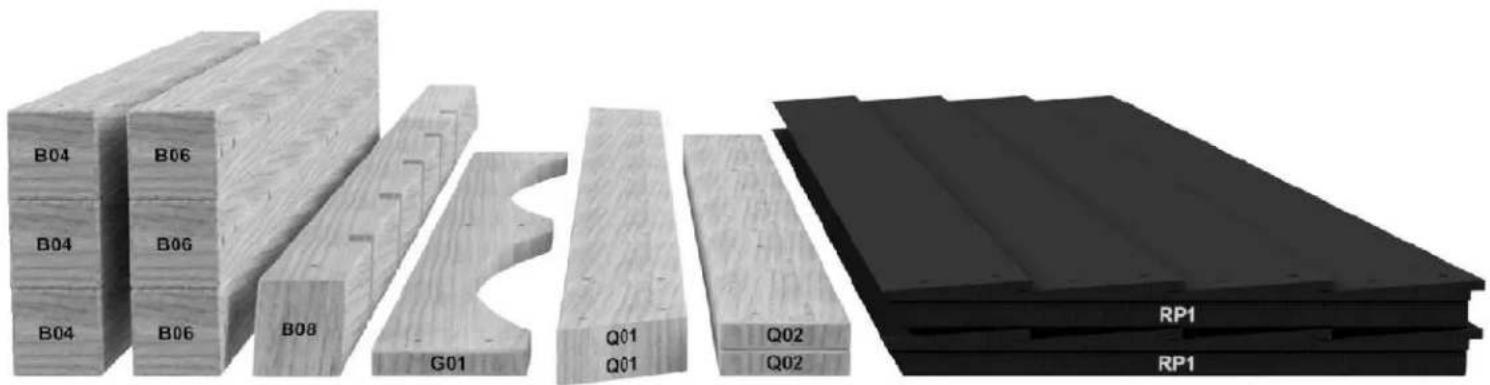

15ÉTAPE 1 DE PRÉ-ASSEMBLAGE - TRI DES PIÈCES Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie. PIÈCES EN BOIS :
- Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
- S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
- Les tampons se trouvent sur la surface plane ou aux extrémités des planches.
- Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place. REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE. PIÈCES DE QUINCAILLERIE :
- Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
- Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
- Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).

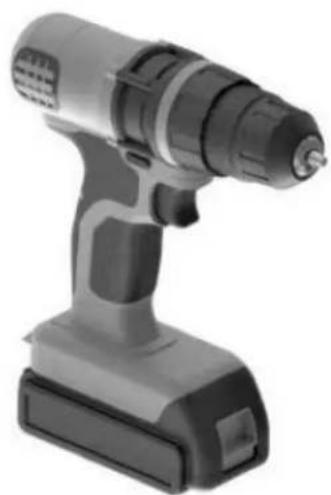

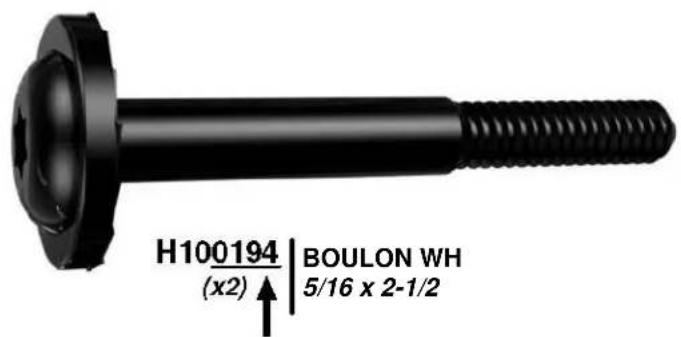

- Lors de l'assemblage, il vous suffit de vous reporter aux quatre derniers chiffres du numéro. BOULON WH 5/16 x 2-1/2 16PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES Accessoires de la perceuse : Tête cruciforme Clés ouvertes de 1/2 po et 9/16 po Clé à cliquet de 3/8 po, douilles standard de 1/2 po et 9/16 po, douilles profondes de 1/2 po et 9/16 po Tournevis cruciforme Mèches de 1/8 po, 3/16 po, 3/8 po et 7/16 po Marteau à panne fendue Maillet en caoutchouc - En option Mètre à ruban Niveau de 24 po Équerre Perceuse sans fil ou perceuse électrique
Plusieurs types d’instructions de montage vous sont proposés.
1. Manuel d'assemblage imprimé inclus avec votre produit
2. Application BILT - Instructions interactives en 3D
3. Combinaison du manuel imprimé et de l'application BILT (remarque : les numéros d'étape
peuvent différer entre les deux méthodes) Scannez pour des instructions 3D faciles Téléchargez l'application BILT avant de commencer 18Phase 1 ÉTAPE 1
ÉCROU À ENFONCER BLK
ÉCROU À ENFONCER BLK
ÉCROU À ENFONCER BLK
ÉCROU À ENFONCER BLK
ÉCROU À ENFONCER BLK
ÉCROU À PORTÉE CYLINDRIQUE
TROUS ET L'ORIENTATION DES
ÉCROU À ENFONCER BLK
ÉCROU À ENFONCER BLK 1/4
EN « S » JUSQU'À CE QUE LE
RÉGLÉE À UN MINIMUM DE
INSTALLÉE. Remarque : Il est important que le balançoire nid d’oiseau soit de niveau.

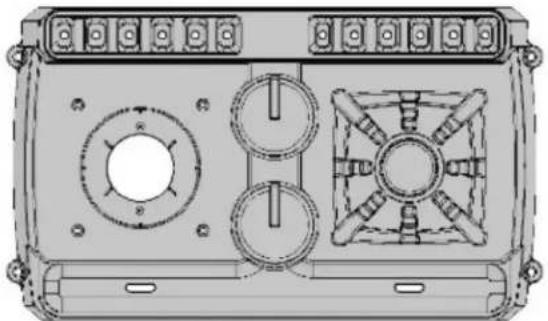

ÉVIER PREMIUM 89DÉCLARATION APPAREIL NUMÉRIQUE DE CLASSE B Remarque : Cet équipement a été testé et déclaré conforme aux limites d’un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie qu’aucune interférence ne se produira dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant puis en rallumant l’équipement, l’utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes : - Réorientez ou déplacez l’antenne de réception. - Augmentez la distance entre l’équipement et le récepteur. - Connectez l’équipement à une prise de courant située sur un circuit différent de celui auquel le récepteur est connecté. - Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l’aide Mise en garde : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser l'équipement. Manuel du propriétaire Avertissements de sécurité électroniques 90Phase 7 ÉTAPE 2
