| Type de produit | Ensemble de jeu extérieur pour enfants |
| Marque | Backyard Discovery |
| Modèle | Magnolia Falls |
| Numéro de modèle | 2300361B |
| Âge recommandé | 3 ans et plus (ne convient pas aux moins de 36 mois) |
| Nombre d'enfants maximum | 9 |
| Poids maximal par enfant (usage individuel) | 68 kg (150 lb) |
| Poids maximal par enfant (usage multiple) | 54 kg (120 lb) |
| Hauteur de chute maximale | 1,8 m (6' 0,75") |
| Hauteur de jeu sécuritaire | 5,2 m (17' 1,75") |
| Zone de sécurité requise | 2 m (6' 7") autour de l'ensemble |
| Matériau principal | Bois traité (pin) |
| Fonctions principales | Balançoire, mur d'escalade, tour avec nid-de-pie, fenêtre en baie, comptoir de jeu |
| Assemblage | Par un adulte, outillage nécessaire (tournevis, clé, perceuse, niveau) |
| Ancrage au sol | Obligatoire, utiliser les tirfonds fournis (vis de 2,5") |
| Entretien | Vérifier régulièrement les fixations; traiter le bois avec un produit adapté |
| Pièces détachées | Disponibles sur commande via le site Backyard Discovery |
| Utilisation | Extérieur, usage domestique résidentiel |
| Normes | CAN ICES-003 (B)/NMB-003 (B), FCC Part 15 Classe B |
FOIRE AUX QUESTIONS - Magnolia Falls Backyard Discovery
Questions des utilisateurs sur Magnolia Falls Backyard Discovery
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Jouets au format PDF gratuitement ! Retrouvez votre notice Magnolia Falls - Backyard Discovery et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Magnolia Falls de la marque Backyard Discovery.

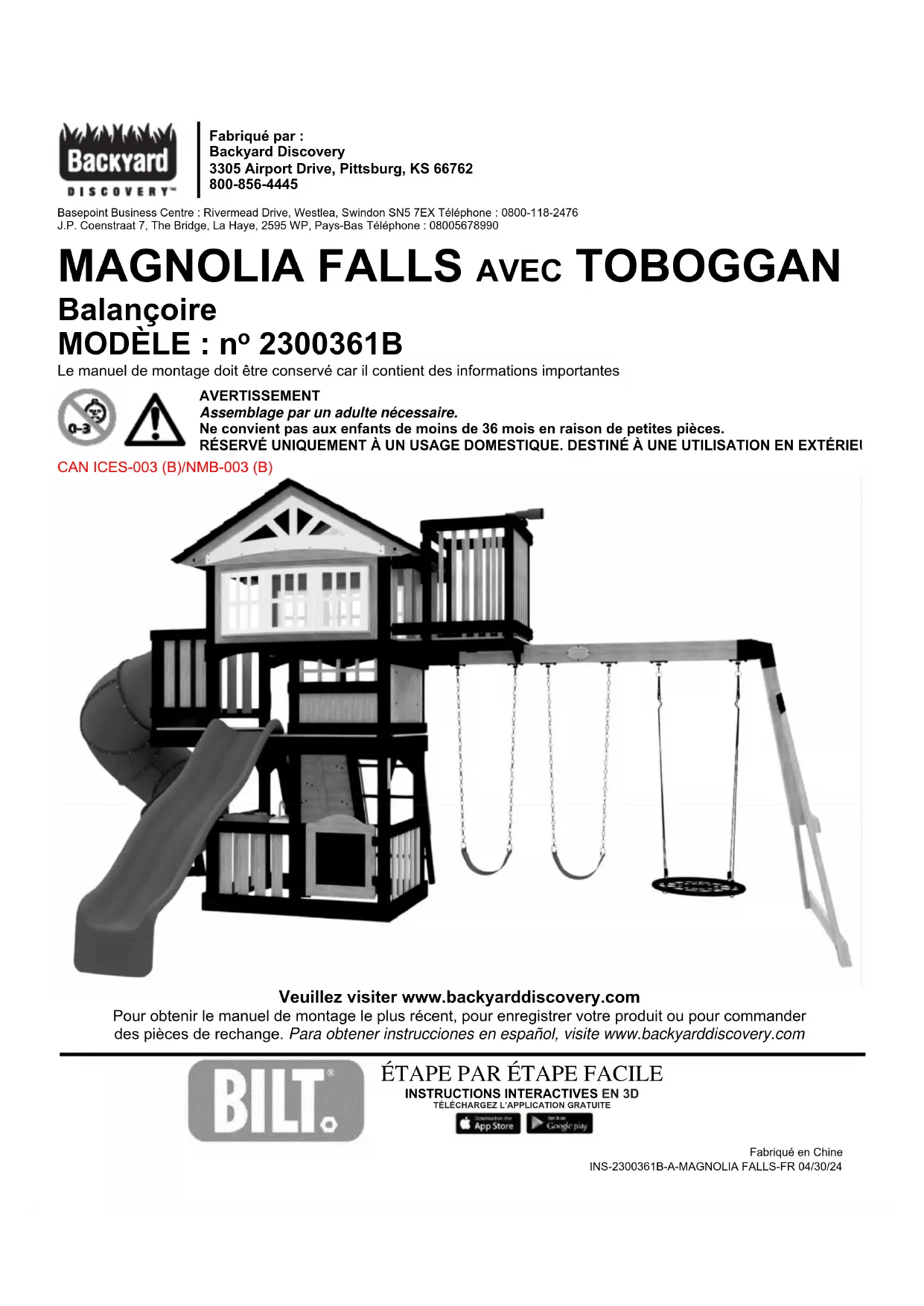

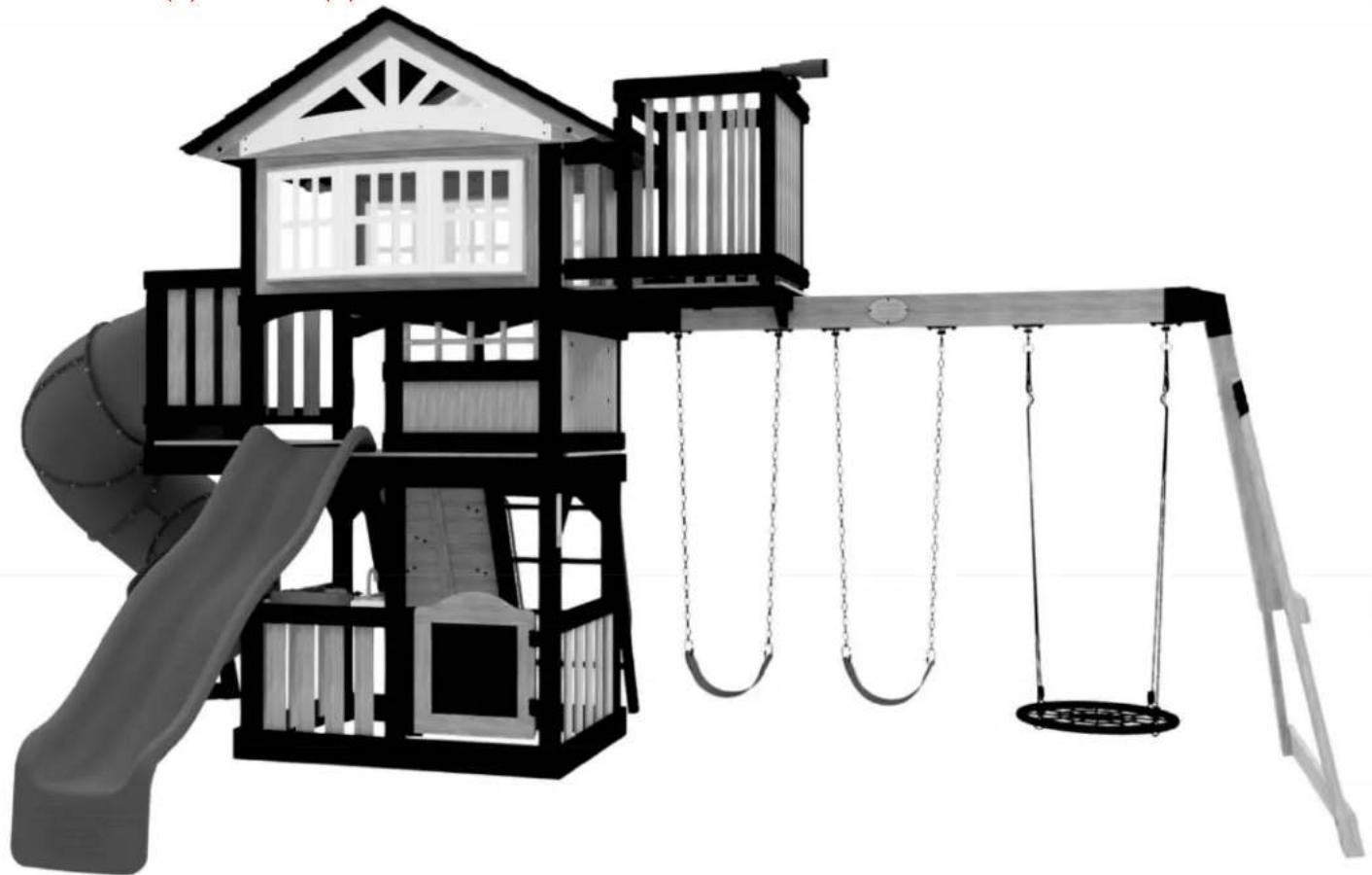

MODE D'EMPLOI Magnolia Falls Backyard Discovery
MODÈLE : n° 2300361B
Le manuel de montage doit être conservé car il contient des informations importantes
AVERTISSEMENT
Assemblage par un adulte nécessaire.
Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.
RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEL
CAN ICES-003 (B)/NMB-003 (B)
Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange. Para obtener instrucciones en español, visite www.backyarddiscovery.com
Manuel du propriétaire - Dimensions d'installation de base et notes relatives au montage
Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi - 7 "] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.
- Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
• L'aire de jeu sécuritaire fait référence à une zone s'étendant sur 2 m (6 pi - 7") au-delà de l'ensemble de jeu, sur tous les côtés, y compris l'espace situé au-dessus de l'ensemble de jeu.
SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE
Dimensions au sol Zone de jeu sécuritaire
Zone de jeu sécurisée
HAUTEUR DE JEU SÉCURITAIRE : 17' - 1 3/4" [5,2 m] HAUTEUR DE CHUTE MAXIMALE : 6' - 3/4" [1,8 m]
Informations générales :
Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
E01 CALE ANGULAIRE - W4L18956
(x8) 1 7/16"x3 3/8"x17 1/2" (36x86x444)
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
F01 SUPPORT MURAL NID-DE-PIE - W4L18983
(x2) 1 3/8"x2 3/8"x37 1/2" (36x60x952)
F02 SUPPORT MURAL NID-DE-PIE - W4L18984
(x2) 1 3/8"x2 3/8"x37 1/2" (36x60x952)
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
G10 LISSE DE PLANCHER - W4L18938
(x2) 1"x5 1/4"x23 7/8" (24x134x605)
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
H07 LISSE MURALE - W4L18959
(x2) 1"x3 3/8"x40" (24x86x1017)
H08 LISSE MURALE - W4L18964
(x4) 1"x3 3/8"x23 7/8" (24x86x605)
H09 PANNEAU MURAL - W4L18969
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
H22 LISSE MURALE NID-DE-PIE - W4L18987
(x2) 1"x3 3/8"x34 3/4" (24x86x882)
H23 LISSE MURALE NID-DE-PIE - W4L18989
(x2) 1"x3 3/8"x26" (24x86x660)
H24 LISSE MURALE NID-DE-PIE - W4L18990
(x2) 1"x3 3/8"x11 1/8" (24x86x282)
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
J04 COTE BAIE VITREE - W4L18922
(x4) 1"x1 7/8"x18 1/4" (24x48x464)
J05 ENCADREMENT DE FENETRE - W4L18971
(x4) 1"x2"x26 1/4" (24x50x668)
K01 PANNEAU DE COMPTOIR - W4L18949
(x1) 5/8"x5 1/4"x26 7/8" (16x134x682)
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
M16 PANNEAU DE MUR D'ESCALADE - W4L18654
Manuel du propriétaire - Identification des pièces
— Composants en bois (pas à l'échelle)
Manuel du propriétaire - Identification des pièces
Pièces de quincaillerie
Manuel du propriétaire - Identification des pièces
Pièces de quincaillerie
Manuel du propriétaire - Identification des pièces

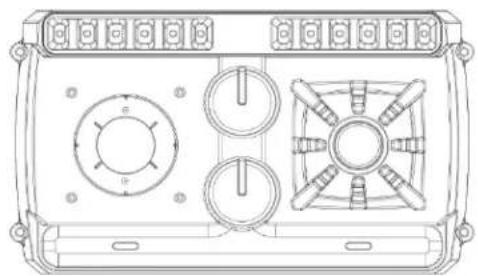

-Composants accessoires (pas à l'échelle)
Manuel du propriétaire - Identification des pièces
-Composants accessoires (pas à l'échelle)
Manuel du propriétaire - Identification des pièces
-Composants accessoires (pas à l'échelle)
Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et les pièces de quincaillerie.
PIÈCES EN BOIS :
- Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
- S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
- Les tampons se trouvent sur la surface plane ou aux extrémités des planches.
- Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.
REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PANNEAU.
- Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
- Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
- Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
- Lors de l'assemblage, il vous suffit de référencer les quatre derniers chiffres du numéro.


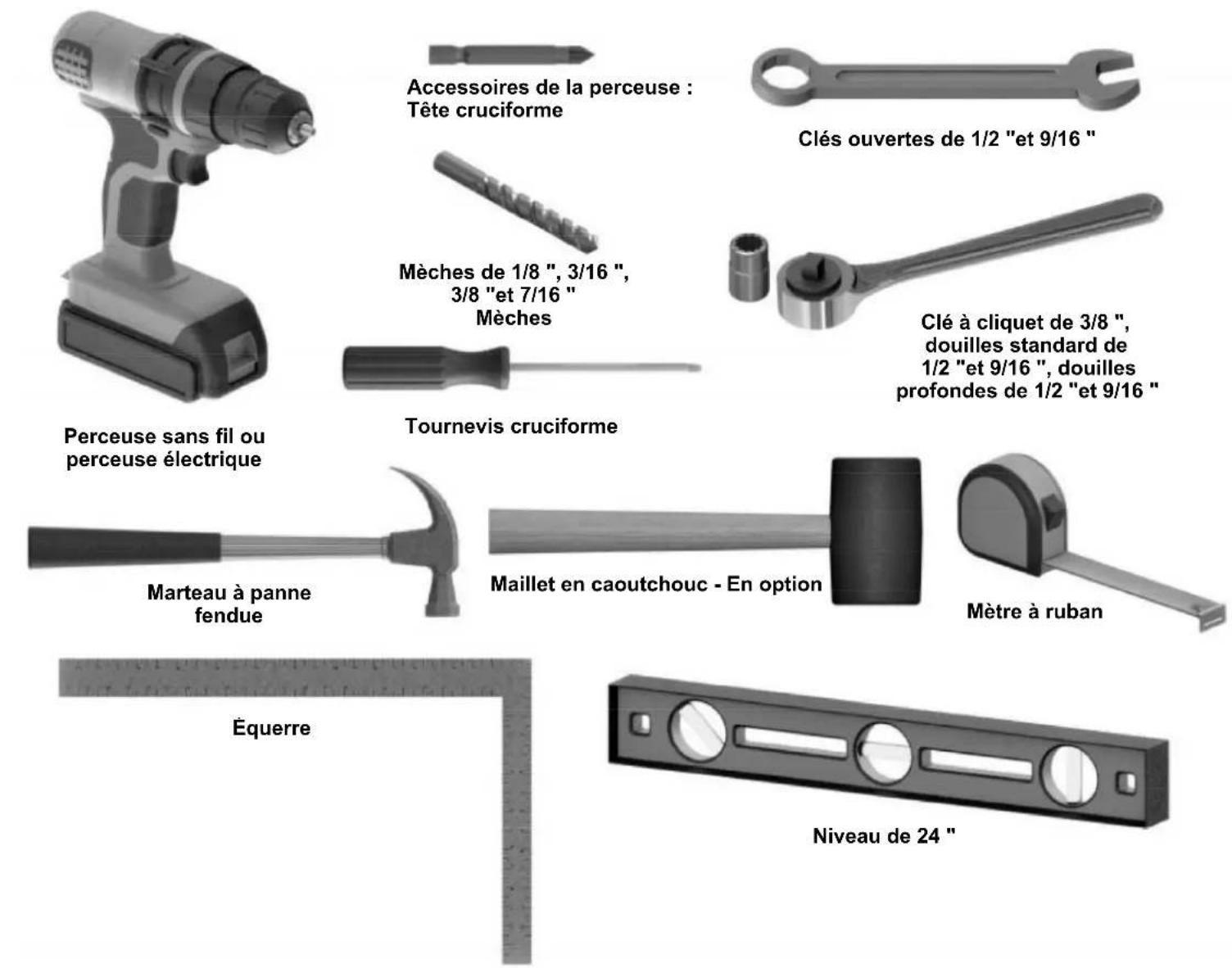

H100194 (x2) BOULON WH 5/16 x 2-1/2PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES
