MODE D'EMPLOI Atlantis Backyard Discovery
7 JP Coenstraat 2595, The Bridge, La Haye, 2595 WP, Pays-Bas

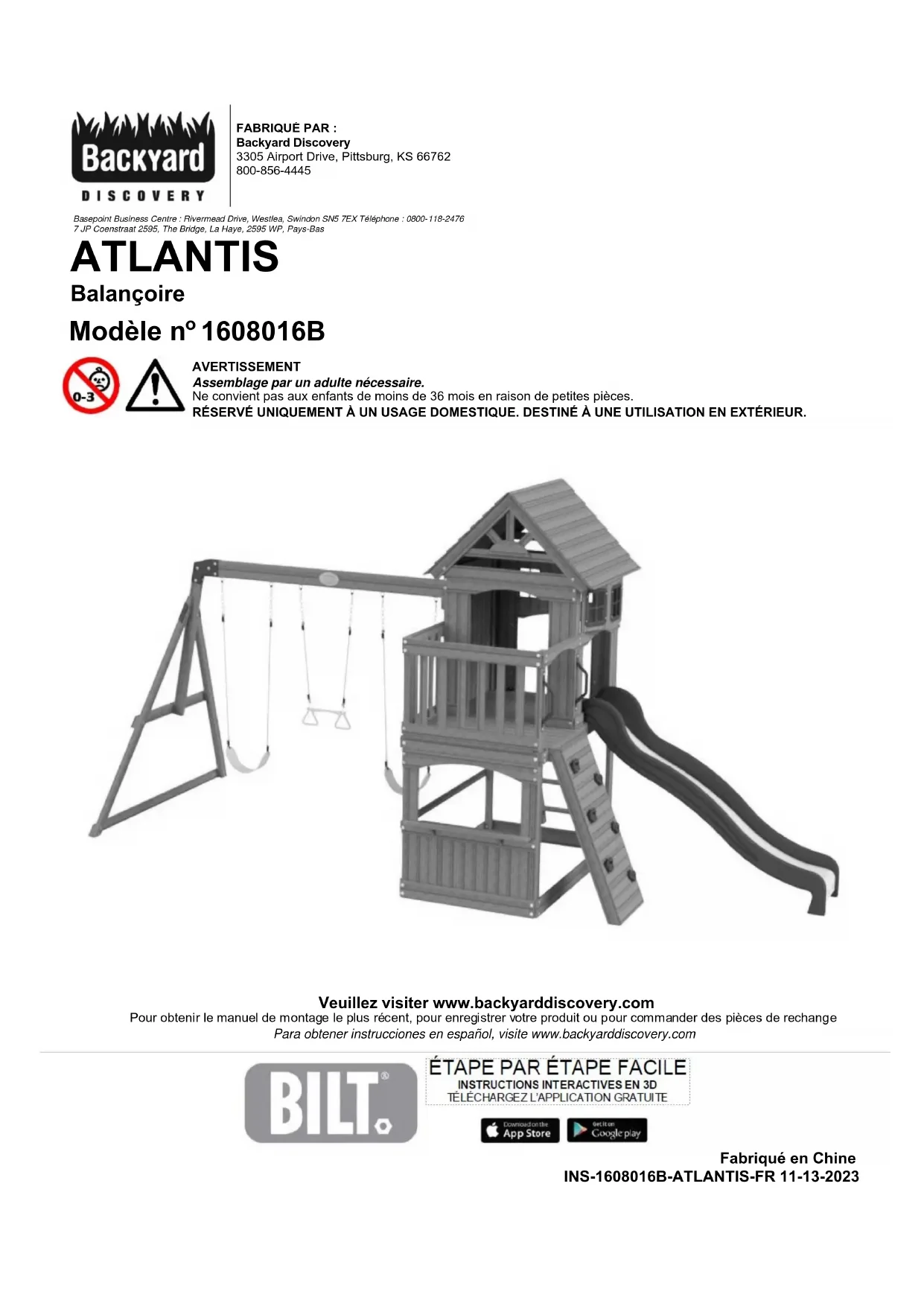

ATLANTIS
Balançoire
Modèle n° 1608016B


AVERTISSEMENT
Assemblage par un adulte nécessaire.
Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.
RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR.

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange
Manuel du propriétaire - Dimensions d'installation de base et notes relatives au montage
Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi - 7 po] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.
- Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
- L'aire de jeu sécuritaire fait référence à une zone s'étendant sur 2 m (6 pi - 7 po) au-delà de l'ensemble de jeu, sur tous les côtés, y compris l'espace situé au-dessus de l'ensemble de jeu.

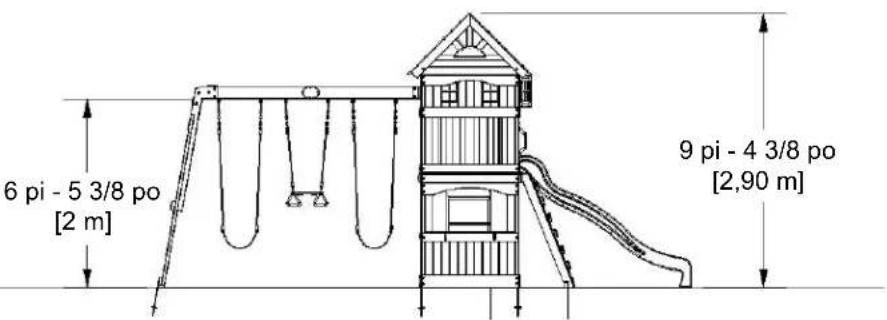

SCHÉMA DE ZONE DE JEU SÉCURITAIRE
Dimensions au sol
7 pi - 5 5/8 po [2,30 m] × 18 pi - 3 5/8 po [5,60 m]
Zone de jeu sécuritaire
20 pi - 7 1/2 po [6.30 m] x 31 pi - 5 5/8 po [9.60 m] x 15 pi - 11 3/8 po [4.90 m]
Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.
Manuel du propriétaire - Identification des pièces
Composants en bois (pas à l'échelle)

other
| Label | Description | Dimension (m) | |---|---|---| | E1 | PIED DE LA TOUR - W4L16280 (x1) | 1 3/8 po x 3 3/8 po x 90 1/2 po (36x86x2298) | | E2 | PIED DE LA TOUR - W4L16279 (x1) | 1 3/8 po x 3 3/8 po x 90 1/2 po (36x86x2298) | | E3 | PIED DE LA TOUR AVEC ÉTIQUETTE - W2A03400 (x1) | 1 3/8 po x 3 3/8 po x 74 po (36x86x1880) | | E6 | PIED DE LA TOUR - W4L16278 (x1) | 1 3/8 po x 3 3/8 po x 74 po (36x86x1880) | | E4 | PIED DU PAVILLON - W4L16772 (x1) | 1 3/8 po x 3 3/8 po x 43 3/8 po (36x86x1102) | | E5 | PIED DU PAVILLON - W4L16771 (x1) | 1 3/8 po x 3 3/8 po x 43 3/8 po (36x86x1102) | | E30 | MONTANT DE MUR D'ESCALADE - W4L16273 (x2) | 1 3/8 po x 3 3/8 po x 51 po (36x86x1294) | | E50 | SUPPORT D'EXTRÉMITÉ - W4L14651 (x1) | 1 1/2 po x 3 1/2 po x 46 po (36x86x1168) | | E77 | CALE ANGULAIRE - W4L14652 (x2) | 1 3/8 po x 3 3/8 po x 81 po (36x86x2056) | | G1 | SUPPORT DE POUTRE DE BALANÇOIRE - W102365 (x1) | 1 po x 5 1/4 po x 37 3/8 po (24 x 134 x 950) | | H1 | LISSE DE PLANCHER GAUCHE - W100557 (x1) | 1 po x 3 3/8 po x 63 7/8 po (24x86x1624) | | H2 | LISSE DE PLANCHER DROITE - W4L16276 (x1) | 1 po x 3 3/8 po x 63 7/8 po (24x86x1624) | | H3 | CHEVRON DE TOIT - W100559 (x4) | 1 po x 3 3/8 po x 34 po (24x86x864) |Manuel du propriétaire - Identification des pièces
Composants en bois (pas à l'échelle)


H4 | SUPPORT DE LA TABLE - W100560 (x2) 1 po x 2 po x 4 po (24x51x102)
H5 | SUPPORT DE PLANCHER - W100598 (x4) 1 po x 3 3/8 po x 3 3/8 po (24x86x86)

H6 | MONTANT GAUCHE - W4L16265 (x1) 1 po x 3 3/8 po x 50 3/4 po (24x86x1290

H7 | MONTANT DROIT - W4L16266 (x1) 1 po x 3 3/8 po x 50 3/4 po (24x86x1290)

H80 | PLANCHE DE SOL - W4L14653 (x1) 1 po x 3 3/8 po x 79 1/2 po (24x86x2018)

J1 | CALE DE TERRASSE - W100561 (x4) 1 po x 2 3/8 po x 15 3/4 po (24x60x400)

Manuel du propriétaire - Identification des pièces
Composants en bois (pas à l'échelle)

L3|LISSE MURALE - W100568
(x1) 5/8 po x 4 3/8 po x 40 po (16x112x1016)

L6|LINTEAU DE FENÊTRE EN BAIE - W100571
(x2) 5/8 po x 4 3/8 po x 30 1/2 po (16x112x774)

L8|LISSE MURALE DU PAVILLON - W100569
(x2) 5/8 po x 4 3/8 po x 40 po (16x112x1016)

L5 | PLANCHE DE PLANCHER - W100570
(x2) 5/8 po x 4 3/8 po x 37 1/8 po (16x112x942)

L7|PIGNON LUNE - W100572
(x2) 5/8 po x 4 3/8 po x 13 po (16x112x330)

M1|LISSE MURALE - W100573
(x1) 5/8 po x 3 3/8 po x 63 7/8 po (16x86x1624)
(x1) 5/8 po x 3 3/8 po x 63 7/8 po (16x86x1624)
M2|TAPIS DE PROTECTION - W4L16754

M4 IPANNEAU MURAL - W100576
(x11) 5/8 po x 3 3/8 po x 42 po (16x86x1066)

M6|LISSE DE PLANCHER - W4L16267
(x1) 5/8 po x 3 3/8 po x 40 po (16x86x1016)

M8| LISSE MURALE - W100580
(x3) 5/8 po x 3 3/8 po x 40 po (16x86x1016)

M10|PANNEAU MURAL - W100582
(x2) 5/8 po x 3 3/8 po x 25 po (16x86x634)

M3|PLANCHE DE PLANCHER - W100575
(x16) 5/8 po x 3 3/8 po x 41 7/8 po (16x86x1064)

M5 | PANNEAU MURAL - W100577
(x4) 5/8 po x 3 3/8 po x 42 po (16x86x1066)

M7|PANNEAU MURAL - W100579
(x2) 5/8 po x 3 3/8 po x 40 po (16x86x1016)

M9| LISSE MURALE - W100581
(x2) 5/8 po x 3 3/8 po x 37 1/2 po (16x86x951)

M11|PANNEAU MURAL - W100583
(x9) 5/8 po x 3 3/8 po x 20 po (16x86x508)



M12|PANNEAU MURAL - W100584
(x3) 5/8 po x 3 3/8 po x 16 7/8 po (16x86x428)
(x4) 5/8 po x 3 3/8 po x 8 1/4 po (16x86x208)
(x2) 5/8 po x 3 3/8 po x 6 3/4 po (16x86x172)
M13|LISSE MURALE - W100585
M14| LISSE MURALE - W100586



M15|PANNEAU MURAL - W100587
(x8) 5/8 po x 3 3/8 po x 4 1/8 po (16x86x106)
(x2) 5/8 po x 3 3/8 po x 42 po (16x86x1066)
(x2) 5/8 po x 3 3/8 po x 40 po (16x86x1016)
M16|PANNEAU MURAL - W100599

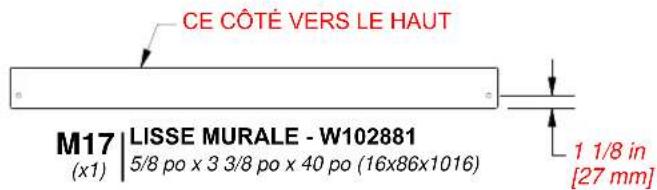

M17|LISSE MURALE - W102881



H9 |ÉCHELON - W4L16262
(x4) 1 po x 3 3/8 po x 17 1/8 po (24x86x434)
(x1) 5/8 po x 3 3/8 po x 18 1/4 po (16x86x462)
(x1) 5/8 po x 3 3/8 po x 18 1/4 po (16x86x462)
M19|PLANCHE DE FIXATION - W4L16263
M20|SUPPORT ARRIÈRE - W4L16264
Manuel du propriétaire - Identification des pièces
Composants en bois (pas à l'échelle)


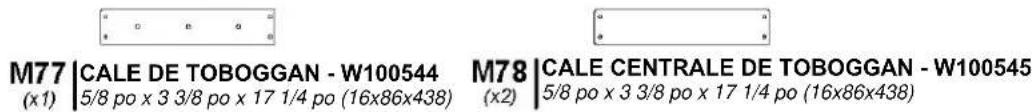

M77 |CALE DE TOBOGGAN - W100544 (x1) 5/8 po x 3 3/8 po x 17 1/4 po (16x86x438) M78 |CALE CENTRALE DE TOBOGGAN - W100545 (x2) 5/8 po x 3 3/8 po x 17 1/4 po (16x86x438)


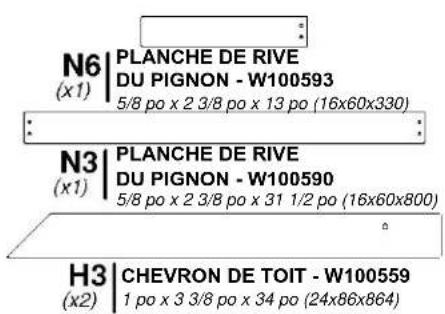

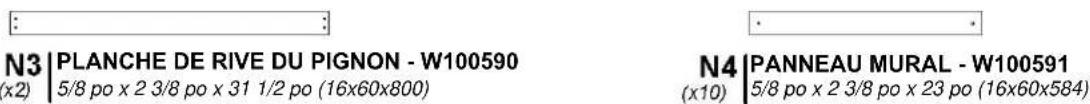

N3 | PLANCHE DE RIVE DU PIGNON - W100590 ( x2) 5/8 po x 2 3/8 po x 31 1/2 po (16x60x800) N4 | PANNEAU MURAL - W100591 ( x10) 5/8 po x 2 3/8 po x 23 po (16x60x584)
R1 | PLANCHE DE TOIT - W100597
(x14) 3/4 po x 5 1/2 po x 42 1/2 po (18x140x1080)

Manuel du propriétaire - Identification des pièces
Pièces de quincaillerie

Manuel du propriétaire - Identification des pièces
Pièces de quincaillerie
H100128 | VIS TÊTE BOMBÉE
(x7) CRUCIFORME PWH
8 x 5/8
H100070 | VIS TÊTE BOMBÉE
(x22) CRUCIFORME PWH
8 x 3/4
H100108 | RONDELLE DE VERROUILLAGE INT
(x13) 8 x 15

H100086 | VIS TÊTE PLATE
(x78) CRUCIFORME PFH
8 x 1 1/2
H100138 | RONDELLE DE VERROUILLAGE EXT
(x4) 6 x 15

H100087 | VIS TÊTE PLATE
(x93) CRUCIFORME PFH
8 x 1 1/4



H100083 | VIS AUTOTARAUDEUSE
(x15) 14 x 3/4
H100088 | VIS TÊTE PLATE
(x238) CRUCIFORME PFH
8 x 1 1/8

H100085 | VIS TÊTE PLATE
(x4) CRUCIFORME PFH
8 x 1

H100030 | RONDELLE DE VERROUILLAGE EXT
(x107) 8 x 19

Manuel du propriétaire - Identification des pièces
Composants accessoires (pas à l'échelle)

A100164 (x1) ÉTIQUETTE D'IDENTIFICATION DE BYD (GRANDE) 3 À 10 ANS

A100314 | ÉTIQUETTE DE CONTRÔLE « A » A100069 | MAILLON RAPIDE
(x1) (x6)


A100140 | SUPPORT EN L
(x2) 66 x 66 x 127

A100061 | SUPPORT EN L
(x7) VERT 32 x 51

Manuel du propriétaire - Identification des pièces
Composants accessoires (pas à l'échelle)


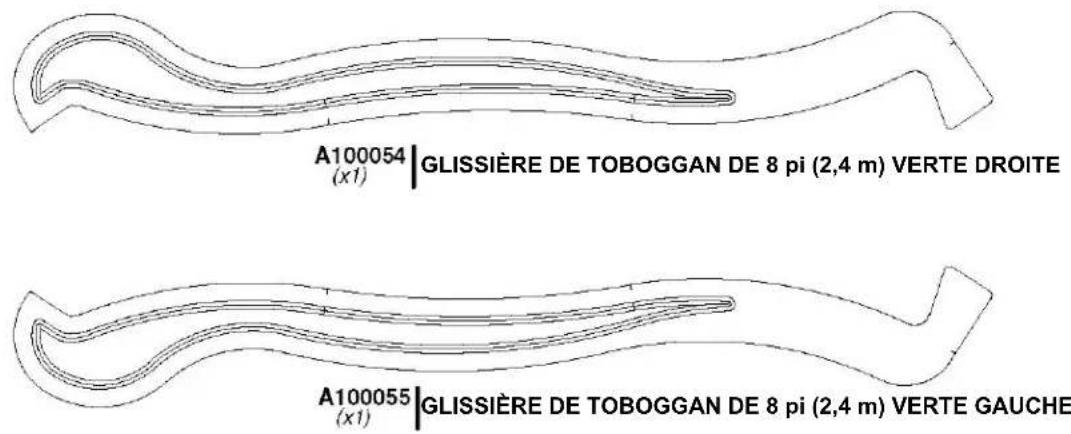

A100054 (x1) | GLISSIÈRE DE TOBOGGAN DE 8 pi (2,4 m) VERTE DROITE A100055 (x1) | GLISSIÈRE DE TOBOGGAN DE 8 pi (2,4 m) VERTE GAUCHE| A100056 (x1) | LIT DE TOBOGGAN 8 pi (2,4 m) JAUNE | |

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

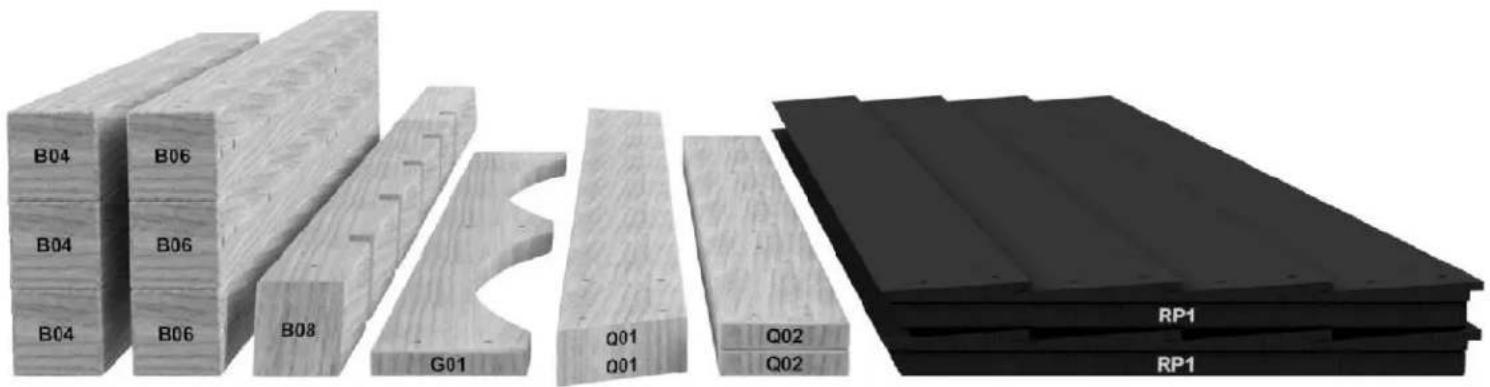

PIÈCES EN BOIS :
- Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
- S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
- Les tampons se trouvent sur la surface plane ou sur l'extrémité des planches.
- Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.
REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.
- Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
- Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
- Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
- Lors de l'assemblage, il vous suffit de référencer les quatre derniers chiffres du numéro.


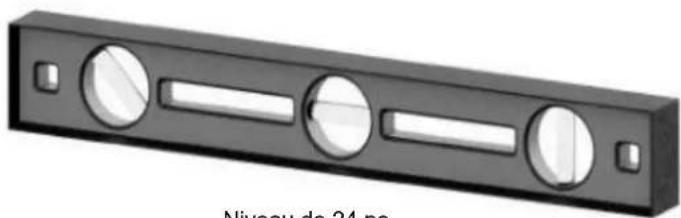

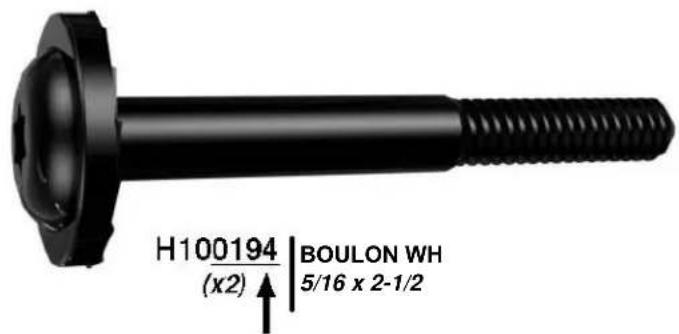

H100194 (x2) BOULON WH 5/16 x 2-1/2ÉTAPE 2 DE PRÉ-ASSEMBLAGE - OUTILS NÉCESSAIRES


Accessoires de la perceuse : tête cruciforme

Clés ouvertes de 1/2 po et 7/16 po

Mèches de 1/8 po,
3/16 po, 3/8 po et 7/16 po

Tournevis cruciforme
Perceuse sans fil ou
perceuse électrique
Plusieurs types d'instructions de montage s'offrent à vous.
- Manuel d'assemblage imprimé inclus avec votre produit
- Application BILT - Instructions interactives en 3D
- Combinaison du manuel imprimé et de l'application BILT
(Remarque : les numéros d'étape peuvent différer entre les deux méthodes)
Téléchargez l'application BILT avant de commencer

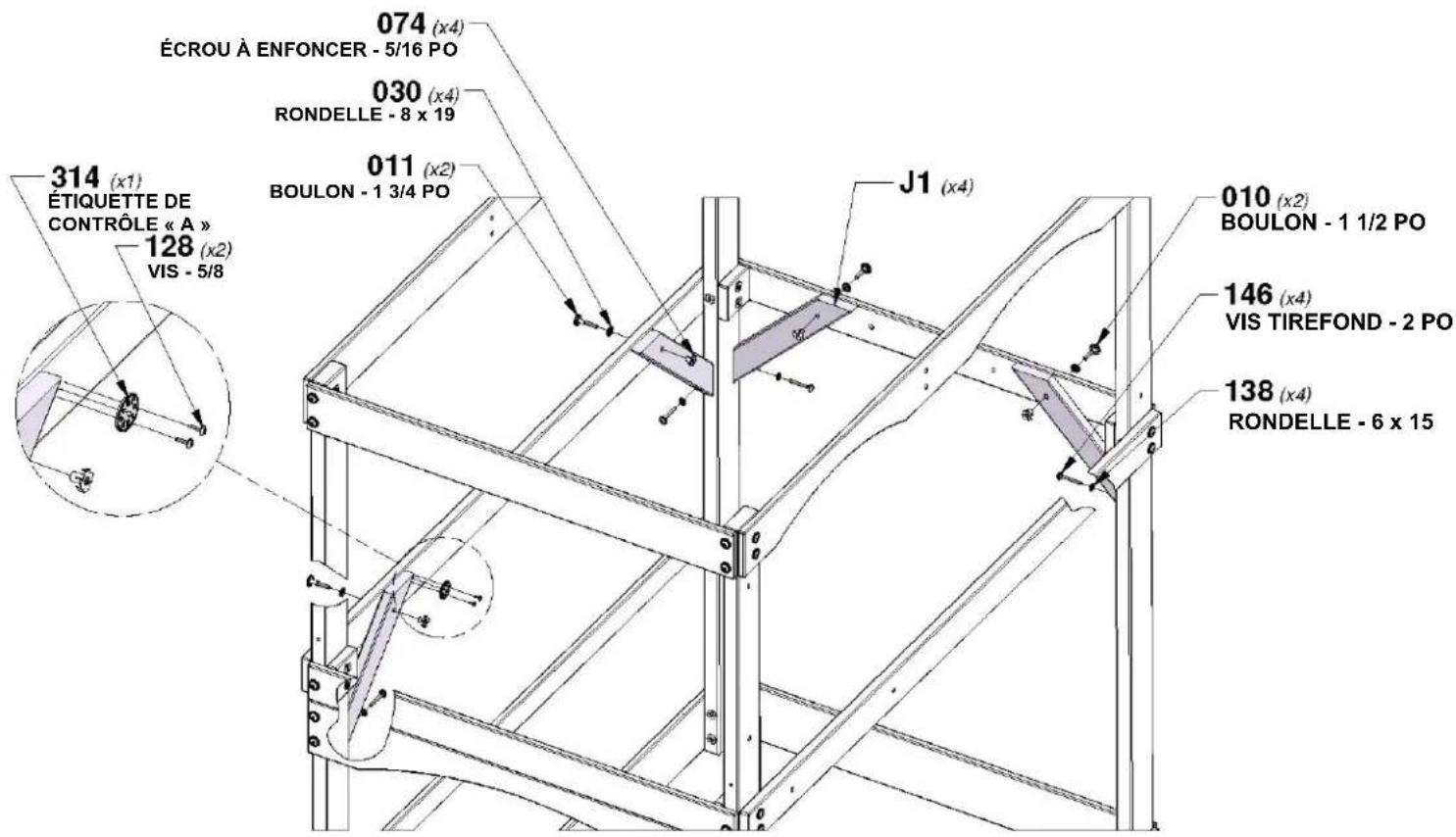

A100314 (x1) ÉTIQUETTE DE CONTRÔLE « A »
| QTÉ. | NUMÉRO D'ARTICLE | DESCRIPTION |
| 1 | A100314 | ÉTIQUETTE DE CONTRÔLE « A » |
| 2 | H100010 | BOULON WH 5/16 x1 1/2 |
| 2 | H100011 | BOULON WH 5/16 x 1 3/4 |
| 4 | H100030 | RONDELLE DE VERROUILLAGE EXT 8x19 |
| 4 | H100074 | ÉCROU À ENFONCER 5/16 |
| 2 | H100128 | VIS TÊTE BOMBÉE CRUCIFORME PWH 8 x 5/8 |
| 4 | H100138 | RONDELLE DE VERROUILLAGE EXT 6 x 15 |
| 4 | H100146 | VIS TIREFOND WH 1/4 x 2 |
CONSEIL : INSÉREZ LES ÉCROUS À ENFONCER DANS LES PLANCHES AVANT L'ASSEMBLAGE

L5 | PLANCHE DE PLANCHER - W100570
(x2) 5/8 po x 4 3/8 po x 37 1/8 po (16x112x942)

M3 | PLANCHE DE PLANCHER - W100575
(x16) 5/8 po x 3 3/8 po x 41 7/8 po (16x86x1064)

N2| PLANCHE DE PLANCHER - W100589
(x1) 5/8 po x 2 3/8 po x 41 7/8 po (16x60x1064)
| QTÉ. | NUMÉRO D'ARTICLE | DESCRIPTION |
| 70 | H100111 | VIS TÊTE PLATE PFH 8 x 2 |

M2|TAPIS DE PROTECTION - W4L16754
(x1) 5/8 po x 3 3/8 po x 63 7/8 po (16x86x1624)
| QTÉ. | NUMÉRO D'ARTICLE | DESCRIPTION |
| 4 | H100083 | VIS AUTOTARAUDEUSE 14 x 3/4 |
| 17 | H100088 | VIS TÊTE PLATE PFH 8 x 1-1/8 PO |

A100061 (x2) SUPPORT EN L VERT 32 x 51
| QTÉ. | NUMÉRO D'ARTICLE | DESCRIPTION |
| 2 | H100009 | BOULON WH 5/16 x 1 1/4 |
| 2 | H100030 | RONDELLE DE VERROUILLAGE EXT 8x19 |
| 2 | H100074 | ÉCROU À ENFONCER 5/16 |
CONSEIL : INSÉREZ LES ÉCROUS À ENFONCER DANS LES PLANCHES AVANT L'ASSEMBLAGE


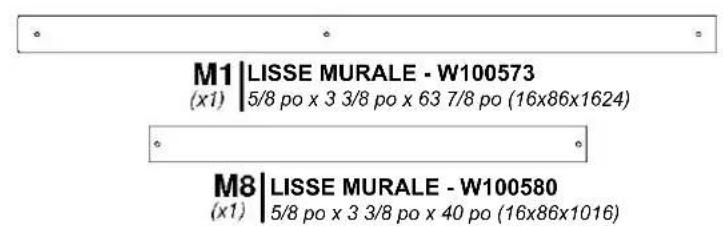

M1 | LISSE MURALE - W100573 (x1) 5/8 po x 3 3/8 po x 63 7/8 po (16x86x1624) M8 | LISSE MURALE - W100580 (x1) 5/8 po x 3 3/8 po x 40 po (16x86x1016)
M13|LISSE MURALE - W100585
(x2) 5/8 po x 3 3/8 po x 8 1/4 po (16x86x208) (x1)
M14 | LISSE MURALE - W100586
5/8 po x 3 3/8 po x 6 3/4 po (16x86x172)
| QTÉ. | NUMÉRO D'ARTICLE | DESCRIPTION |
| 1 | H100012 | BOULON WH 5/16 x 2 |
| 6 | H100027 | VIS TREFOND WH 5/16 x 2 |
| 7 | H100030 | RONDELLE DE VERROUILLAGE EXT 8x19 |
| 1 | H100074 | ÉCROU À ENFONCER 5/16 |
CONSEIL :
INSÉREZ LES ÉCROUS À ENFONCER DANS
LES PLANCHES AVANT L'ASSEMBLAGE


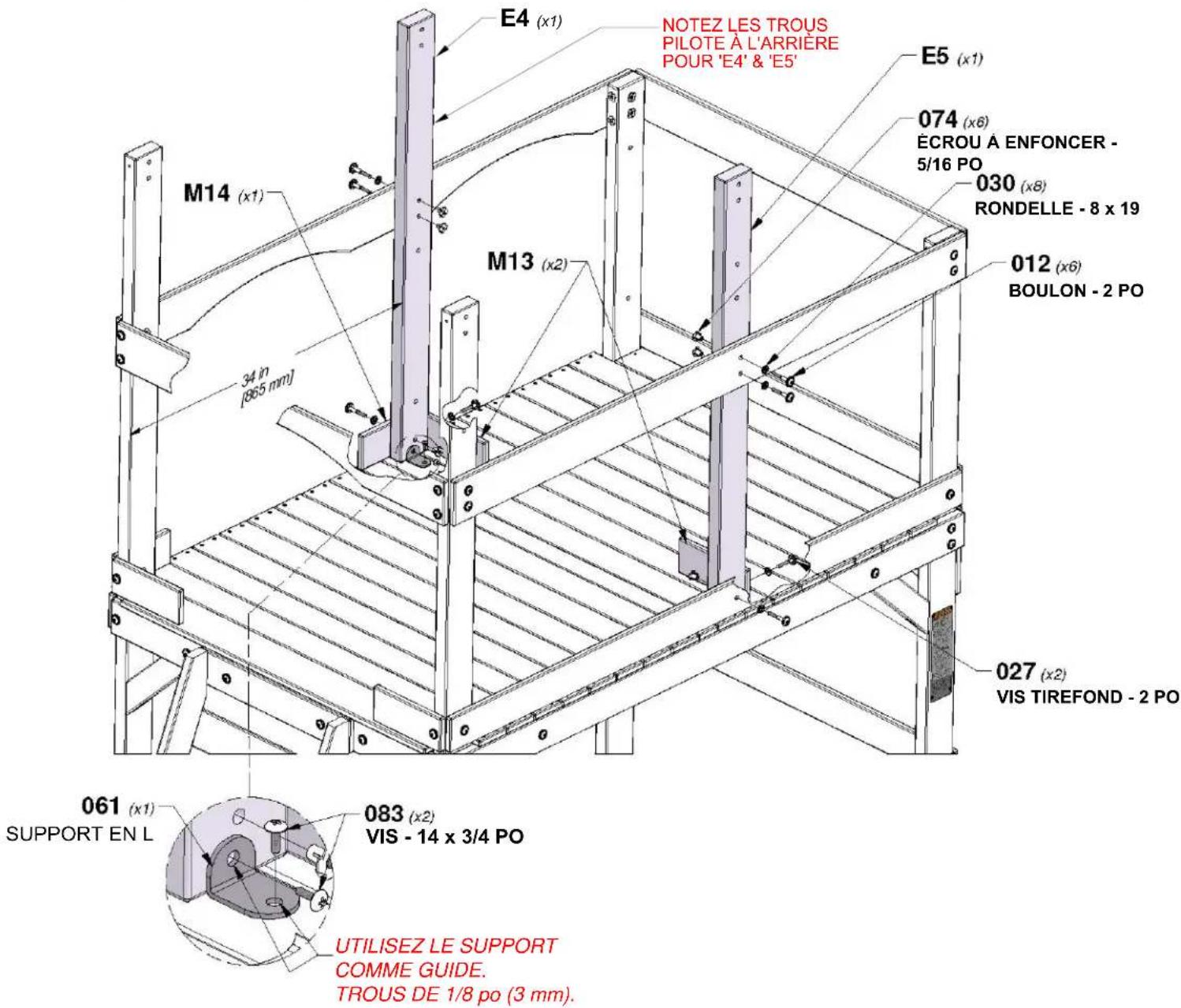

M1 (x1) 28 1/4 po [716 mm] 030 (x7) RONDELLE - 8 x 19 027 (x6) VIS TIRFOND - 2 PO M8 (x1) M13 (x2) M14 (x1) 012 (x1) BOULON - 2 PO 074 (x1) ÉCROU À ENFONCER - 5/16 POÉTAPE 9 - ASSEMBLAGE DU FORT

E5 | PIED DU PAVILLON - W4L16771
(x1) 3/8 po x 3 3/8 po x 43 3/8 po (36x86x1102)

E4|PIED DU PAVILLON - W4L16772
(x1) 1 3/8 po x 3 3/8 po x 43 3/8 po (36x86x1102)
| QTÉ. | NUMÉRO D'ARTICLE | DESCRIPTION |
| 6 | H100012 | BOULON WH 5/16 x 2 |
| 2 | H100027 | VIS TREFOND WH 5/16 x 2 |
| 8 | H100030 | RONDELLE DE VERROUILLAGE EXT 8x19 |
| 6 | H100074 | ÉCROU À ENFONCER 5/16 |
| 2 | H100083 | VIS AUTOTARAUDEUSE 14 x 3/4 |

M13|LISSE MURALE - W100585
(x2) 5/8 po x 3 3/8 po x 8 1/4 po
(16×86×208)

M14|LISSE MURALE - W100586
(x1) 5/8 po x 3 3/8 po x 6 3/4 po (16x86x172)
CONSEIL :
INSÉREZ LES ÉCROUS À ENFONCER DANS
LES PLANCHES AVANT L'ASSEMBLAGE

L8 | LISSE MURALE DU PAVILLON - W100569
(x1) 5/8 po x 4 3/8 po x 40 po (16x112x1016)

M9|LISSE MURALE - W100581
(x2) 5/8 po x 3 3/8 po x 37 1/2 po (16x86x951)

G1 | SUPPORT DE POUTRE DE BALANÇOIRE - W102365
(x1) 1 po x 5 1/4 po x 37 3/8 po (24 x 134 x 950)
| QTÉ. | NUMÉRO D'ARTICLE | DESCRIPTION |
| 8 | H100012 | BOULON WH 5/16 x 2 |
| 4 | H100013 | BOULON WH 5/16 x 2 1/4 |
| 4 | H100027 | VIS TIREFOND WH 5/16 x 2 |
| 16 | H100030 | RONDELLE DE VERROUILLAGE EXT 8x19 |
| 16 | H100074 | ÉCROU À ENFONCER 5/16 |
CONSEIL :
INSÉREZ LES ÉCROUS À ENFONCER DANS
LES PLANCHES AVANT L'ASSEMBLAGE
| 10 | H100087 | VIS TÊTE PLATE PFH 8 x 1-1/4 PO |
| 5 | H100088 | VIS TÊTE PLATE PFH 8 x 1-1/8 PO |
EFFECTUEZ CETTE ÉTAPE DEUX FOIS
| 2 | H100028 | VIS TREFOND WH 5/16 x 2 1/2 |
| 2 | H100030 | RONDELLE DE VERROUILLAGEEXT 8x19 |


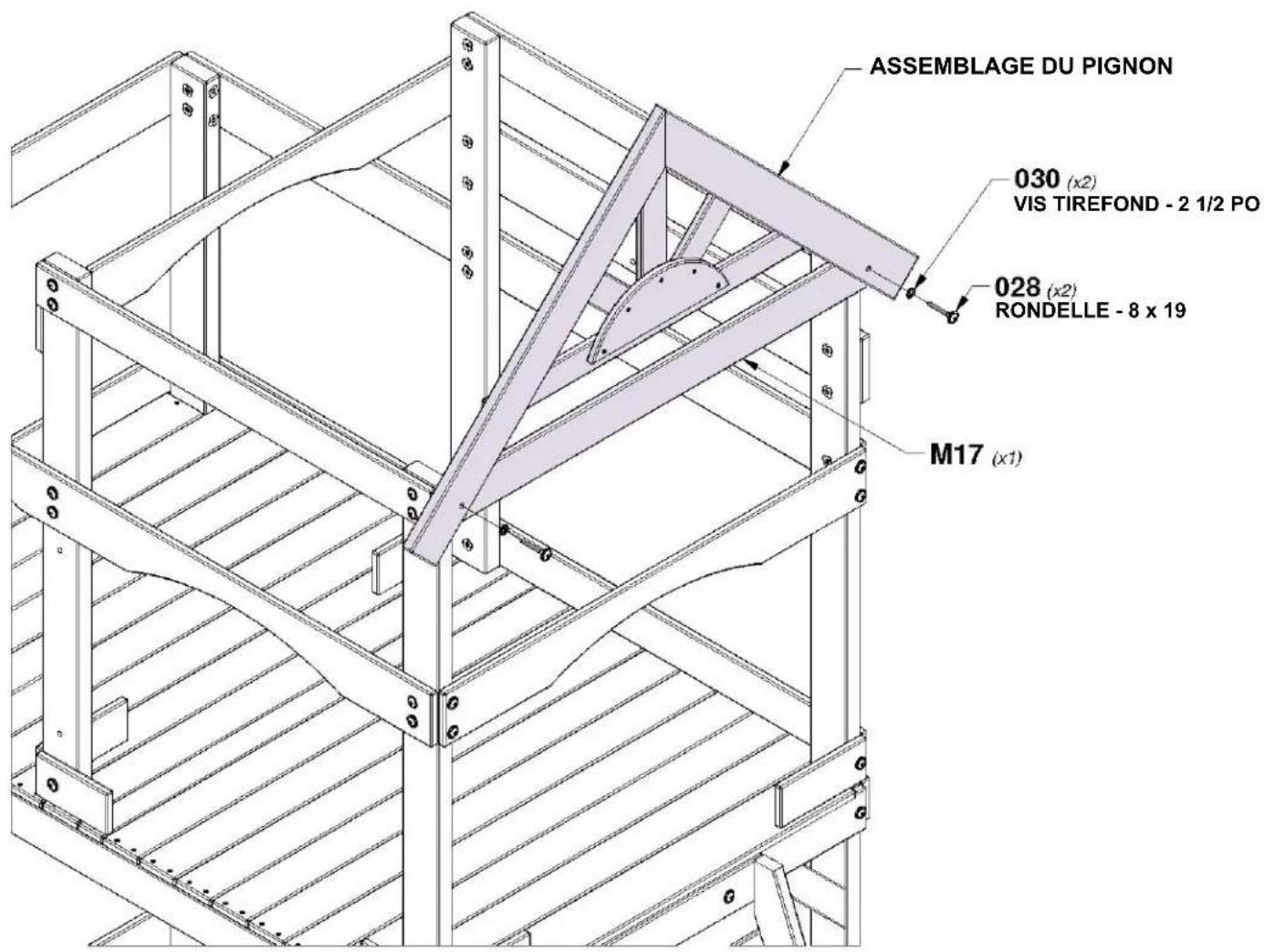

ASSEMBLAGE DU PIGNON 030 (x2) VIS TIRFOND - 2 1/2 PO 028 (x2) RONDELLE - 8 x 19 M17 (x1)ÉTAPE 13 - ASSEMBLAGE DU FORT
| 2 | H100028 | VIS TREFOND WH 5/16 x 2 1/2 |
| 2 | H100030 | RONDELLE DE VERROUILLAGE EXT 8x19 |
| 58 | H100088 | VIS TÊTE PLATE PFH 8 x 1-1/8 PO |
| QTÉ. | NUMÉRO D'ARTICLE | DESCRIPTION |
| 4 | H100083 | VIS AUTOTARAUDEUSE 14 x 3/4 |
| 20 | H100088 | VIS TÊTE PLATE PFH 8 x 1-1/8 PO |

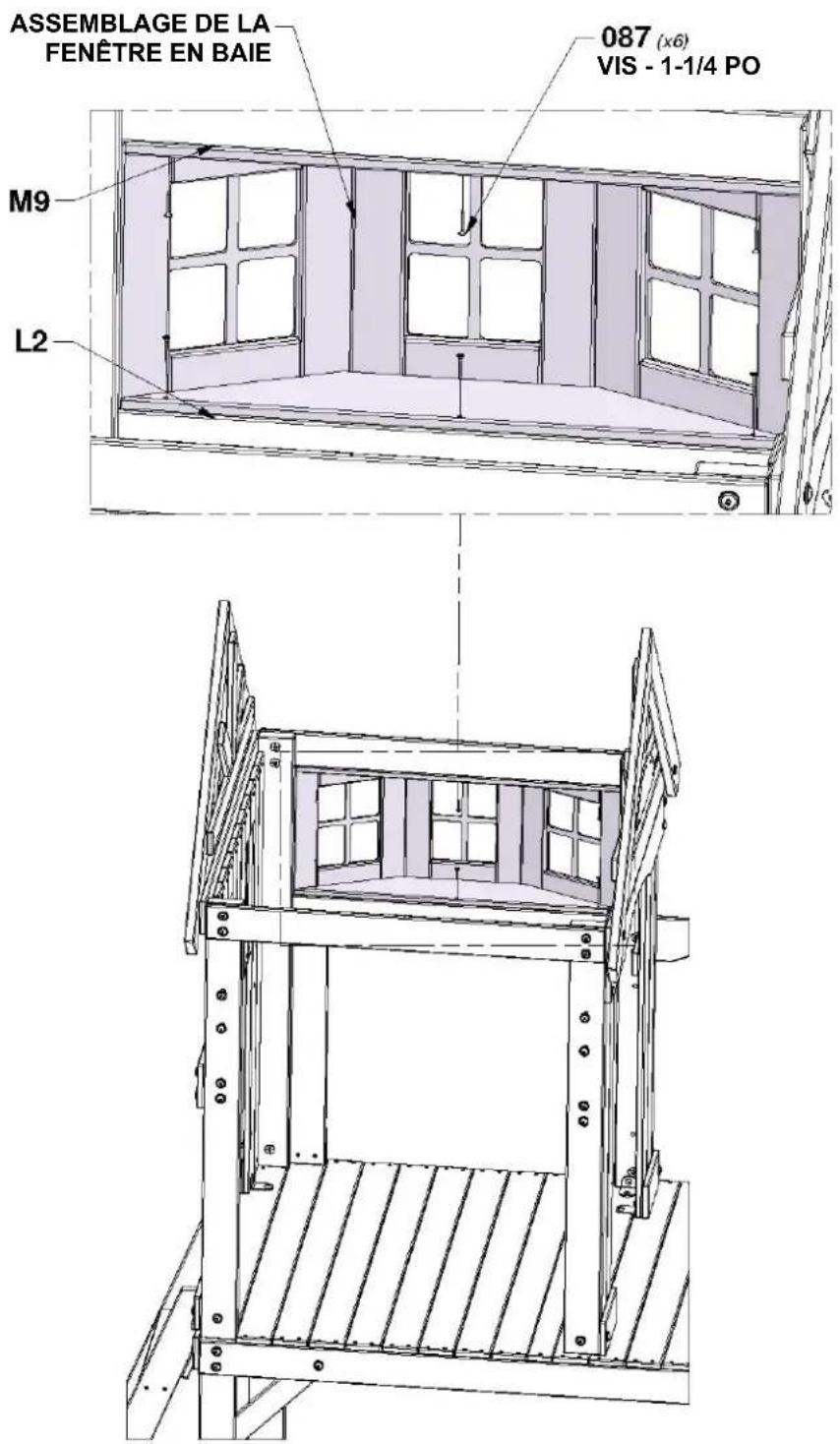

EN UTILISANT L'ENSEMBLE DE FENÊTRE EN BAIE COMME MODÈLE, PERCEZ (6) TROUS DE 1/8 po [3 mm] À TRAVERS « M9 » Et « L2 ».
ENFONCEZ LE PIQUET DANS LE SOL AUX EMPLACEMENTS INDIQUÉS. EN UTILISANT LA TARIÈRE COMME GUIDE, PERCEZ UN TROU DE 7/16 po [10 mm] POUR LA QUINCAILLERIE.
ENFONCEZ LE PIQUET DANS LE SOL AUX EMPLACEMENTS INDIQUÉS. EN UTILISANT LA TARIÈRE COMME GUIDE, PERCEZ UN TROU DE 7/16 po [10 mm] POUR LA QUINCAILLERIE.
