Type de produit Balançoire avec cabane et toboggan
Marque Backyard Discovery
Modèle Shenandoah
Catégorie Jouets d'extérieur
Usage Résidentiel extérieur
Âge recommandé À partir de 3 ans (assemblage par adulte nécessaire)
Nombre maximum d'enfants 9
Poids maximal par enfant (utilisation individuelle) 68 kg (150 lb)
Poids maximal par enfant (utilisation multiple) 54 kg (120 lb)
Dimensions au sol 4,2 m x 5,4 m
Hauteur de jeu sécuritaire 5,2 m (17')
Hauteur de chute maximale 1,9 m (6' 3")
Zone de jeu sécuritaire 8,2 m x 9,4 m
Matériau principal Bois traité (cèdre ou pin)
Alimentation Aucune (non motorisé)
Composants inclus Cabane, toboggan de 3,05 m (10 pi), mur d'escalade, balançoire, stand de limonade
Assemblage Nécessite un adulte, outils non fournis (perceuse, clés, etc.)
Entretien et nettoyage Nettoyer avec un chiffon humide; vérifier régulièrement les vis et boulons
Pièces détachées Disponibles sur le site du fabricant (références dans le manuel)
Réparabilité Possibilité de commander des pièces de rechange

FOIRE AUX QUESTIONS - Shenandoah Backyard Discovery

Quel est le nombre maximum d'enfants pouvant utiliser la balançoire Shenandoah en même temps ?
Le nombre maximum d'enfants recommandé est de 9 enfants, avec un poids maximum de 68 kg (150 lb) par enfant pour une utilisation individuelle et 54 kg (120 lb) pour une utilisation multiple.
Quelles sont les dimensions de la zone de jeu sécuritaire nécessaire ?
La zone de jeu sécuritaire doit mesurer au moins 8,2 m x 9,4 m (26' 11 3/4" x 30' 10 3/4"). Elle s'étend sur 2 m (6' - 7") au-delà de l'ensemble de jeu sur tous les côtés.
L'assemblage est-il difficile ? Faut-il des outils spéciaux ?
L'assemblage nécessite un adulte et des outils courants : perceuse, mèches (1/8", 3/16", 3/8", 7/16"), tournevis cruciforme, clés ouvertes de 1/2" et 9/16", et une équerre. Il est recommandé d'utiliser l'application BILT pour des instructions 3D interactives.
Puis-je commander des pièces de rechange si une pièce est perdue ou cassée ?
Oui, vous pouvez commander des pièces de rechange en vous référant au manuel du propriétaire. Les numéros de pièces sont listés dans la section d'identification des pièces.
La balançoire est-elle adaptée aux enfants de moins de 3 ans ?
Non, ce produit ne convient pas aux enfants de moins de 36 mois en raison de la présence de petites pièces pouvant présenter un risque d'étouffement. L'assemblage doit être effectué par un adulte.
Quel type de bois est utilisé pour la structure ?
La structure est en bois traité (probablement cèdre ou pin). Les dimensions des pièces sont précisées dans le manuel (ex. 1 3/8" x 3 3/8").
Comment entretenir la balançoire pour qu'elle dure longtemps ?
Nettoyez régulièrement avec un chiffon humide pour enlever la saleté. Vérifiez périodiquement tous les vis et boulons pour vous assurer qu'ils sont bien serrés. Appliquez éventuellement une lasure ou un vernis pour protéger le bois.
Y a-t-il une garantie sur ce produit ?
Le manuel mentionne que le manuel de montage contient des informations importantes. Pour les détails de garantie, veuillez contacter le fabricant ou consulter le site web de Backyard Discovery.
Où puis-je trouver le manuel d'instructions en français ?
Le manuel est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site du fabricant. Vous pouvez également demander une version traduite en fournissant votre email.
Quels accessoires sont inclus dans le package Shenandoah ?
Le package comprend : une cabane, un toboggan de 3,05 m (10 pi), un mur d'escalade, une balançoire et un stand de limonade. La quincaillerie et les instructions de montage sont fournies.

Questions des utilisateurs sur Shenandoah Backyard Discovery

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Jouets au format PDF gratuitement ! Retrouvez votre notice Shenandoah - Backyard Discovery et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Shenandoah de la marque Backyard Discovery.

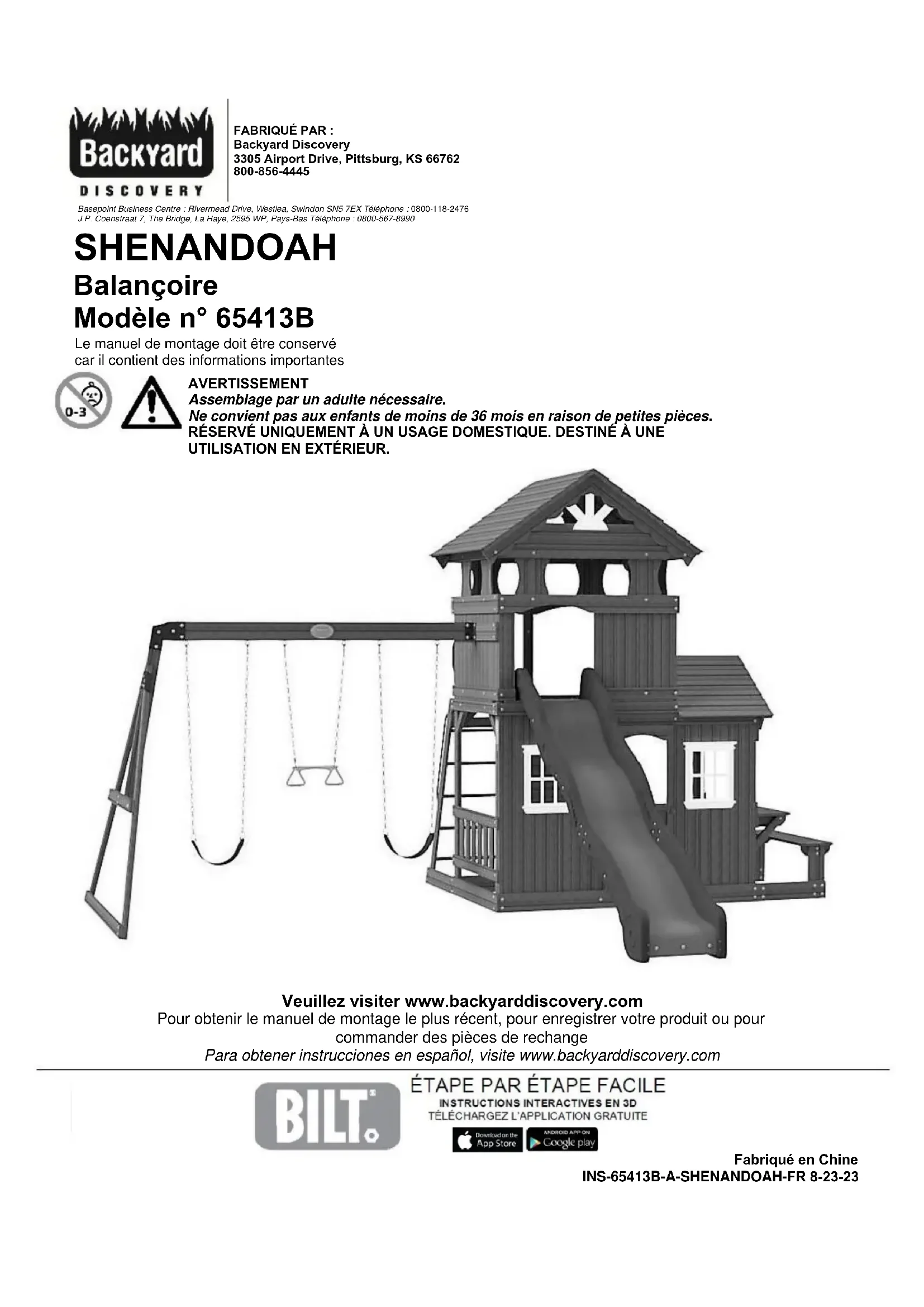

MODE D'EMPLOI Shenandoah Backyard Discovery

Le manuel de montage doit être conservé

car il contient des informations importantes

Backyard Discovery Shenandoah - 1

Backyard Discovery Shenandoah - 2

AVERTISSEMENT

Assemblage par un adulte nécessaire.

Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces.

RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE

UTILISATION EN EXTÉRIEUR.

Backyard Discovery Shenandoah - AVERTISSEMENT - 1

Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour

commander des pièces de rechange

Manuel du propriétaire - Dimensions d'installation de base et notes relatives au montage

Placez la balançoire sur un terrain plat, à au moins 2 m [6' - 7"] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

  • Pendant le montage de l'unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
  • L'aire de jeu sécuritaire fait référence à une zone s'étendant sur 2 m (6' - 7") au-delà de l'ensemble de jeu, sur tous les côtés, y compris l'espace situé au-dessus de l'ensemble de jeu.

SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE

Dimensions au sol

$$ 1 3 ^ {\prime} - 1 0 ^ {\prime \prime} [ 4, 2 ] \times 1 7 ^ {\prime} - 9 1 / 4 ^ {\prime \prime} [ 5, 4 ] \times 1 0 ^ {\prime} - 5 ^ {\prime \prime} [ 3, 2 ] $$

Zone de jeu sécuritaire

$$ 2 6 ^ {\prime} - 1 1 3 / 4 ^ {\prime \prime} [ 8, 2 ] \times 3 0 ^ {\prime} - 1 0 3 / 4 ^ {\prime \prime} [ 9, 4 ] \times 1 7 ^ {\prime} [ 5, 2 ] $$

6' - 7" [2 m] 26' - 11 3/4" [8,2 m] 6' - 7" [2 m] 13' - 10" [4,20 m] 17' - 9 1/4" [5,4 m] Zone de jeu sécuritaire 30' - 10 3/4" [9,4 m]

HAUTEUR DE JEU SÉCURITAIRE : 17' [5,2] HAUTEUR DE CHUTE MAXIMALE : 6' - 3"
10' - 5" [3,20 m] 6' - 3" [1,9 m] 4' - 11 3/4" [1,5 m] 8' - 9 3/4" [2,70 m] 17' - 9 1/4" [5,4 m]

Informations générales :

Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d'enfants recommandé pour cette balançoire est de 9.

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)
Backyard Discovery Shenandoah - Manuel du propriétaire - Identification des pièces - 1
(x1) | 1 3/8 " x 3 3/8 " x 55 5/8 "(36x86x1414)
(x1) | 1 3/8 " x 3 3/8 " x 89 1/2 " (36x86x2272)
(x1) 1 3/8 " x 3 3/8 " x 89 1/2 " (36x86x2272)
(x1) 1 3/8 " x 3 3/8 " x 89 1/2 " (36x86x2272)
(x1) | 1 3/8 " x 3 3/8 " x 89 1/2 " (36x86x2272)
(x1) | 1 1/2 " x 3 1/2 " x 46 " (36x86x1168)
(x1) | 1 3/8 " x 3 3/8 " x 55 5/8 "(36x86x1414)
(x1) 13/8 " x 33/8 " x 645/8" (36x86x1640)
(x2) 13/8 "x33/8" x81"(36x86x2056)
(x1) 1 " x 3 3/8 " x 64 5/8 " (24x86x1640)
(x1) 1 " x 3 3/8 " x 64 5/8 " (24x86x1640)
(x1) 13/8" x 23/8" x 131/8"(36x60x332)
(x2) 13/8 " x 2 3/8 " x 16 " (36x60x406)
(x4) 13/8 " x 2 3/8 " x 13 " (36 x 60 x 330)

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 1

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 1
H5 | LISSE DE PLANCHER - W104113
(x1) 1 " x 3 3/8 " x 44 1/4 " (24x86x1124)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 2
H7| LISSE DE SUPPORT D'ÉTAGÈRE - W104161
(x1) 1 " x 3 3/8 " x 44 1/4 " (24x86x1124)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 3
H9| LISSE DE PLANCHER - W104112
(x1) | 1 " x 3 3/8 " x 46 1/8 "(24x86x1172)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 4
H6| SUPPORT DE TOIT HORIZONTAL - W104145
(x2) 1 " x 3 3/8 " x 44 1/4 " (24x86x1124)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 5
H8 | SUPPORT DE TOIT DU STAND DE LIMONADE - W104124
(x1) | 1 " x 3 3/8 " x 45 1/2 " (24x86x1156)

H10|SUPPORT DE PLANCHER - W104120
(x2) | 1 " x 3 3/8 " x 51 5/8 " (24x86x1310)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 6

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 1

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 1

other | Label | Dimension | Value | | :--- | :--- | :--- | | M29 | PANNEAU MURAL - W104125 (x4) | 5/8 " x 3 3/8 " x 57 1/4" (16x86x1454) | | M30 | PLANCHE MURALE - W4L17461 (x2) | 5/8 " x 3 3/8 " x 26 5/8" (16x86x676) | | M61 | PLANCHE DE FIXATION - W4L16725 (x1) | 1 " x 3 3/8 " x 52 1/2" (24x86x1334) | | S0 | SUPPORT DU LIT DU TOBOGGAN - W100935 (x1) | 5/8 " x 3 3/8 " x 19 7/8" (16x86x505) | | M73 | SUPPORT ARRIÈRE - W4L16735 (x1) | 5/8 " x 3 3/8 " x 22 3/4" (16x86x579) | | M74 | PLANCHE DE MUR D'ESCALADE - W4L16729 (x10) | 5/8 " x 3 3/8 " x 29" (16x86x738) | | M75 | PLANCHE DE MUR D'ESCALADE - W4L16730 (x4) | 5/8 " x 3 3/8 " x 29" (16x86x738) | | N1 | PLANCHE DE RIVE DU PIGNON LIMONADE - W104159 (x1) | 5/8 " x 2 3/8 " x 35 3/8" (16x60x900) | | N3 | SUPPORT DE TOIT - W4L16744 (x2) | 5/8 " x 2 3/8 " x 38 7/8" (16x60x987) | | M76 | PLANCHE DE MUR D'ESCALADE - W4L16731 (x4) | 5/8 " x 3 3/8 " x 29" (16x86x738) | | N2 | PLANCHE DE PLANCHER - W104122 (x1) | 5/8 " x 2 3/8 " x 37 3/8" (16x60x950) | | N11 | PLANCHE DE MUR D'ESCALADE - W4L16732 (x1) | 5/8 " x 2 " x 29" (16x50x738) | | P24 | TASSEAU DE MUR D'ESCALADE - W4L16737 (x1) | 1 " x 1 3/8 " x 63 1/2" (24x36x1612) | | Q1 | TABLETTE - W104165 (x1) | 1 " x 4 3/8 " x 44 1/4" (24x112x1124) | | Q2 | TABLETTE - W104166 (x1) | 1 " x 4 3/8 " x 44 1/4" (24x112x1124) | | Q3 | TABLETTE - W104167 (x1) | 1 " x 4 3/8 " x 44 1/4" (24x112x1124) | | SB74 | EXTENSION DE POUTRE DE BALANÇOIRE - W4L14650 (x1) | 2 " x 5 1/4" x 89 1/2" (50x134x2274) | | U1 | LISSE MURALE - W104147 (x1) | 3/4 " x 5 1/4" x 37 3/8" (20x134x950) | | W71 | SUPPORT DE POUTRE DE BALANÇOIRE - W4L14654 (x1) | 2 " x 3 3/8" x 50 3/8" (50x86x1280) | | Y3 | PLANCHE D'EXTRÉMITÉ DE MUR D'ESCALADE - W4L16728 (x1) | 5/8 " x 1 3/4" x 30 5/8" (16x82x779) |

Manuel du propriétaire - Identification des pièces

Composants en bois (pas à l'échelle)

Backyard Discovery Shenandoah - Composants en bois (pas à l'échelle) - 1

Manuel du propriétaire - Identification des pièces

Pièces de quincaillerie
Backyard Discovery Shenandoah - Manuel du propriétaire - Identification des pièces - 1

Manuel du propriétaire - Identification des pièces

Pièces de quincaillerie

H100090 | VIS TÊTE PLATE PFH (x73) 8 x 2 1/2"

H100111 | VIS TÊTE PLATE PFH (x41) 8 x 2

Backyard Discovery Shenandoah - Pièces de quincaillerie - 3

Backyard Discovery Shenandoah - Pièces de quincaillerie - 4

Backyard Discovery Shenandoah - Pièces de quincaillerie - 5

Backyard Discovery Shenandoah - Pièces de quincaillerie - 6

H100181 | VIS TÊTE PLATE PFH (x1) 8 x 1-5/8

H100180 | VIS TÊTE PLATE PFH (x9) 8 x 1-1/4

H100070 (x15) VIS TÊTE PLATE PFH 8 x 3/4

H100128 | VIS TÊTE PLATE PFH (x4) 8 x 5/8

Backyard Discovery Shenandoah - Pièces de quincaillerie - 11
H100095 IRONDELLE FENDUE (x4) 5/16

Backyard Discovery Shenandoah - Pièces de quincaillerie - 12
H100108 | RONDELLE DE (x26) VERROUILLAGE INT 8 x 15

Backyard Discovery Shenandoah - Pièces de quincaillerie - 13
H100138 | RONDELLE DE SÉCURITÉ EXT (x8) 6 x 15

Backyard Discovery Shenandoah - Pièces de quincaillerie - 14
H100031 | RONDELLE DE SÉCURITÉ EXT (x2) 12 x 19

Backyard Discovery Shenandoah - Pièces de quincaillerie - 15
H100030 | RONDELLE DE (x148) SÉCURITÉ EXT 8 x 19

H100028 | VIS TIRREFOND WH (×18) 5/16 x 2 1/2

H100027 | VIS TIRFOND WH ( x18 ) 5/16 x 2

H100026 | VIS TIRFOND WH (×4) 5/16 x 1 1/2

H100649 | VIS TIRFOND WH (×2) 1/4 x 2 1/2

H100146 (x6) VIS TIRFOND WH 1/4 x 2

Backyard Discovery Shenandoah - Pièces de quincaillerie - 21

Manuel du propriétaire - Identification des pièces

Composants accessoires (pas à l'échelle)

Backyard Discovery Shenandoah - Composants accessoires (pas à l'échelle) - 1

Manuel du propriétaire - Identification des pièces

Composants accessoires (pas à l'échelle)

A100035 | LIT DE TOBOGGAN DE 3,05 M (10 PI) VERT CLAIR (x1)

A6P00484 (x1) GLISSIÈRE DE TOBOGGAN 3,05 M (10') VERTE INFÉRIEURE DROITE

A6P00486 (x1) | GLISSIÈRE DE TOBOGGAN 3,05 M (10') VERTE SUPÉRIEURE DROITE

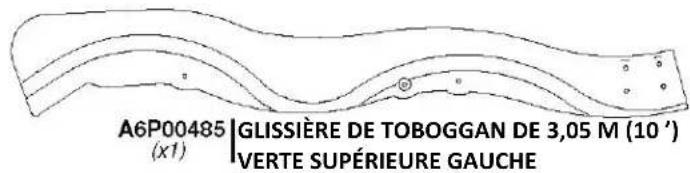

A6P00485 (x1) GLISSIÈRE DE TOBOGGAN DE 3,05 M (10') VERTE SUPÉRIEURE GAUCHE

A6P00483 | GLISSIÈRE DE TOBOGGAN DE 3,05 M (10') ( x1 ) VERTE INFÉRIEURE GAUCHE

A6P00034 (x1) | TRAPÈZE JAUNE

A100069 (x6) | MAILLON RAPIDE

A6P00054 | SIÈGE DE BALANÇOIRE VERT 22 " (x2) (55,8 CM)

A6P00487 | SUPPORT DES TUBES DU (x4) TOBOGGAN

H100099 (x6) | MAILON RAPIDE DU CROCHET DE BALANÇOIRE 9 1/2"

Backyard Discovery Shenandoah - Composants accessoires (pas à l'échelle) - 10

A100164 (x1) ÉTIQUETTE D'IDENTIFICATION DE BYD (GRANDE) 3 À 10 ANS

A100177 (x2) | CHAÎNE VERTE 31" (78,7 CM)

A100068 | CHAÎNE VERTE 51,25" (130,1 CM)

PRÉ-ASSEMBLAGE ÉTAPE 1 - TRI DES PIÈCES

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

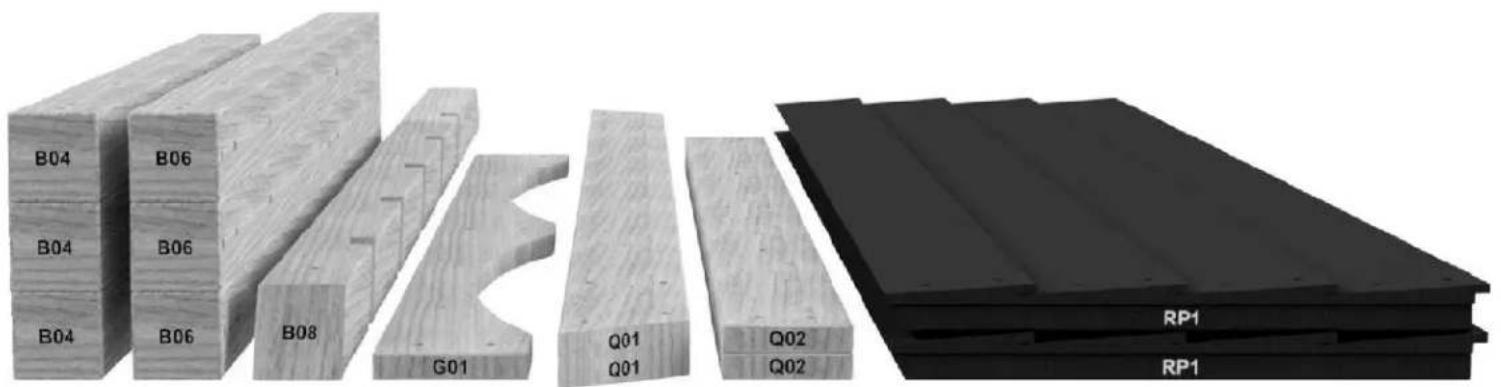

PIÈCES EN BOIS :

  • Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).
  • S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.
  • Les tampons se trouvent sur la surface plane ou aux extrémités des planches.
  • Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.

REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE.

B04 B06 B04 B06 B08 G01 Q01 Q01 Q02 Q02 RP1 RP1

PIÈCES DE QUINCAILLERIE :

  • Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.
  • Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
  • Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
  • Lors de l'assemblage, il vous suffit de référencer les quatre derniers chiffres du numéro.

H100194 (x2) BOULON WH 5/16 x 2-1/2

PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES

Backyard Discovery Shenandoah - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 1

Perceuse sans fil ou perceuse électrique

Backyard Discovery Shenandoah - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 2
Accessoires de la perceuse : Tête cruciforme

Backyard Discovery Shenandoah - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 3
Mèches de 1/8", 3/16", 3/8" et 7/16"

Backyard Discovery Shenandoah - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 4
Tournevis cruciforme

Backyard Discovery Shenandoah - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 5

Clés ouvertes de 1/2 " et 9/16 "

Backyard Discovery Shenandoah - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 6

Clé à cliquet 3/8 ", Douilles standard de 1/2 " et 9/16 ", Douilles profondes de 1/2 " et 9/16 "

Marteau à panne fendue

Maillet en caoutchouc - En option

Mètre à ruban

Équerre
Backyard Discovery Shenandoah - PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES - 10

Plusieurs types d'instructions de montage vous sont proposés.

  1. Manuel d'assemblage imprimé inclus avec votre produit
  2. Application BILT - Instructions interactives en 3D
  3. Combinaison du manuel imprimé et de l'application BILT (Remarque : les numéros d'étape peuvent différer entre les deux méthodes)

BILT.

Scannez pour des instructions 3D faciles

Téléchargez l'application BILT avant de commencer

Backyard Discovery Shenandoah - Scannez pour des instructions 3D faciles - 1

INSTALLEZ D'ABORD DES ÉCROUS À

ENFONCER DANS LE BOIS

074 (x4) ÉCROU À ENFONCER - 5/16 " 030 (x4) RONDELLE - 8 x 19 009 (x4) BOULON - 1 1/4 " M22 (x2)

ÉTAPE 24 - ASSEMBLAGE DU FORT

Backyard Discovery Shenandoah - ÉTAPE 24 - ASSEMBLAGE DU FORT - 1

M23|SUPPORT DE TOIT ARCHE LONGUE - W104140

DÉTAIL « A »
ENFONCEZ LE PIQUET DANS LE SOL AUX EMPLACEMENTS INDIQUÉS. EN UTILISANT LA TARIÈRE COMME GUIDE, PERCEZ UN TROU DE 3/8" [10 mm] POUR LA QUINCAILLERIE.

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Backyard Discovery

Modèle : Shenandoah

Catégorie : Jouets
