REC 500 RG - Pointeur laser Stabila - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur laser
Marque	Stabila
Modèle	REC 500 RG
Détection	Lasers rouges et verts (Red/Green Beam)
Précision réglable	4 niveaux : très fine (±0,3 mm), fine (±1 mm), grossière (±2 mm), très grossière (±5 mm)
Alimentation	1 pile alcaline 1,5 V type AA (LR6)
Autonomie	≥ 50 heures
Arrêt automatique	30 minutes
Indice de protection	IP67 (étanche à la poussière et à l'eau)
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-40 °C à +70 °C
Vitesse laser rotatif compatible	300 - 1200 tr/min
Guidage optique	Affichage de différence de hauteur avec flèches et 3 LED de couleur
Guidage acoustique	Son continu en position alignée, bip rapide/lent pour écart ; volume réglable (fort, éteint, silencieux)
Affichage	2 écrans LCD (avant et arrière)
Fiole d'alignement horizontal	Oui
Fixation	Aimant intégré pour surfaces métalliques + clip de fixation pour lattes
Piles rechargeables compatibles	Oui
Utilisation conforme	Réception de lasers pulsés ou rotatifs

FOIRE AUX QUESTIONS - REC 500 RG Stabila

Comment insérer les piles dans le Stabila REC 500 RG ?

Dévissez le couvercle du compartiment à piles dans le sens de la flèche. Insérez une pile alcaline 1,5 V type AA (LR6) en respectant la polarité. Vous pouvez également utiliser des piles rechargeables compatibles.

Comment allumer et éteindre l'appareil ?

Appuyez sur la touche marche/arrêt pour allumer l'appareil. Pour l'éteindre, maintenez la touche enfoncée pendant plus de 3 secondes. L'appareil s'éteint automatiquement après 30 minutes d'inactivité.

Comment régler la précision du récepteur ?

Appuyez brièvement et de manière répétée sur la touche de réglage de précision pour parcourir les 4 niveaux : très fine (±0,3 mm), fine (±1 mm), grossière (±2 mm) et très grossière (±5 mm). Le dernier réglage est mémorisé après extinction.

Comment passer du mode rotation au mode lignes ?

Appuyez simultanément sur les deux touches de sélection de mode pour basculer entre le mode rotation et le mode lignes. Le mode choisi est conservé après arrêt de l'appareil.

Que signifient les différents signaux sonores ?

Un son continu indique que le récepteur est en position « alignée ». Un bip rapide signifie que vous êtes trop haut/en arrière, tandis qu'un bip lent signifie que vous êtes trop bas/en avant.

Comment activer le guidage optique LED ?

Maintenez la touche de guidage optique enfoncée pour activer ou désactiver l'affichage LED. Celui-ci améliore la visibilité à longue distance ou dans l'obscurité.

Comment fixer le récepteur sur une latte de nivellement ?

Utilisez le clip de fixation fourni. Alignez-le à l'arrière du récepteur à l'aide des cônes de guidage et serrez la vis de fixation. Le repère de lecture permet un alignement précis.

L'appareil dispose-t-il d'un arrêt automatique ?

Oui, le Stabila REC 500 RG s'éteint automatiquement après 30 minutes d'inactivité pour économiser les piles.

Puis-je utiliser des piles rechargeables ?

Oui, des piles rechargeables adaptées (type AA NiMH par exemple) peuvent être utilisées. Veillez à respecter la polarité lors de l'insertion.

Comment nettoyer et entretenir l'appareil ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs. En cas de non-utilisation prolongée, retirez les piles. Stockez l'appareil dans un endroit sec et tempéré.

MODE D'EMPLOI REC 500 RG Stabila

1. Utilisation conforme 3
2. Consignes de sécurité 3
3. Éléments de l'appareil 4

4. Éléments de l'écran 5

5. Mise en service 6

6. 5.1 Insertion des piles / Remplacement des piles 6
   5.2 Mise en marche 6
   5.3 Réglage du mode rotation/lignes 6
7. 5.4 Réglage du guidage optique 7
   5.5 Réglage du guidage acoustique 7
   5.6 Reglage de la précision 7
8. Fonctions 8
   6.1Guidage optique 8
   6.2Guidageacoustique 8
9. 6.3 Placement et alignment du récepteur 8
10. 6.4 Clip de fixation 9
11. Caractéristiques techniques 10

REC 500 RG

1. Utilisation conforme

Félicitations pour l'achat de votre outil de mesure STABILA. Le STABILA REC 500 RG est un récepteur simple à manier pour la réception rapide de lasers rouges ou verts. Le récepteur fonctionné aussi bien avec des lasers à lignes pulsées qu'avçè des lasers rotatifs !

RED/GREEN BEAM

Équipement et fonctions :

• Détction rapide des lignes laser pulsées modulées ou des rayons laser rotatifs
• Convient aux rayons laser rouges ou verts
  Boitier protégé conformément à IP 67
• Precision régliable
  Avec écran à l'avant et à l'arrière
  Guidageacoustique commutable
• Affichage LED commutable
• 1 fiole pour l'alignement horizontal
• Système d'aimant intégré pour la fixation sur des objets métalliques
• Clip de fixation pour fixer le récepteur sur des lattes à niveler
• Pile pour le fonctionnement

fr

2. Consignes de sécurité

Lire attentivement les consignes de sécurité et le mode d'emploi.

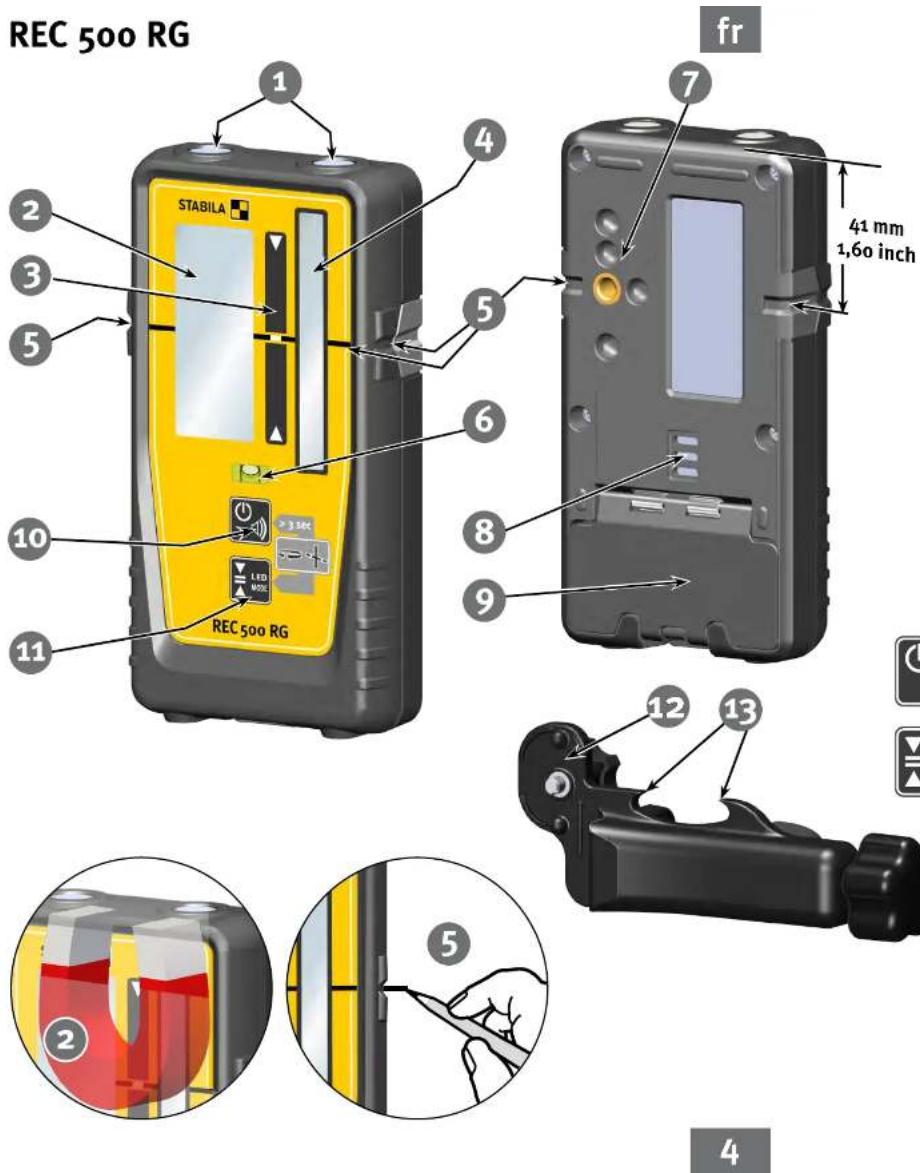

3. Éléments de l'appareil

REC 500 RG

(Protection contre l'eau et la poussière conformément à IP 67)

(1) Aimant
(2) Écrans : 1 à l'avant, 1 à l'arrière
(3) Affichage du mode LED
(4) Fenetre receptrice du rayon laser
(5) Marquage position « alignée »
(6) Fiole
(7) Zone de montage du clip de fixation
(8) Haut-parleur
(9) Couvercle du compartment des piles

Touches :

(10) - Marche/Arret

Guidageacoustique

(12) Clip de fixation
(13) Repère de lecture

REC 500 RG

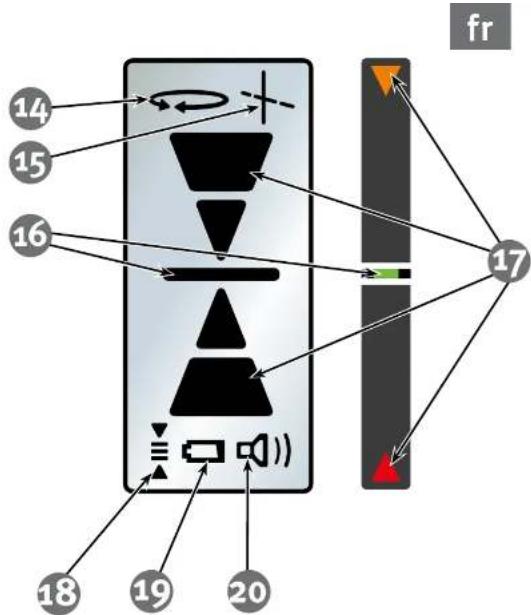

4. Éléments de l'écran

(14) Affichage du mode rotation
(15) Affichage du mode lignes
(16) Position « alignée »
(17) Affichage du niveau de différence de hauteur par rapport à la position « alignée »
(18) Réglage de la précision en 4 étapes
(19) Capacité pile
(20)Guidageacoustique

REC 500 RG

fr

5. Mise en service

5.1 Insertion des piles / Remplacement des piles

Dévisser le couvercle du compartment des piles dans les sens de la flèche, insérer des piles neuves en respectant la polarité.

Des piles rechargeables adaptées peuvent aussi être utilisées.
Écran LCD :

• Insérer la nouvelle pile

Déposer les piles usages dans un centre de collecte adapté-ne pas jeter avec les ordures menagères. Ne pas les conserver dans l'appareil!

En cas de non-utilisation prolongée, retarder les piles!

5.2 Mise en marche

Après la mise en marche à l'aide de la touche MARCHÉ / ARRET, tous les éléments de l'écran s'affichent brièvement. Un signal acoustique et un éclairage bref de l'affichage confirmé que l'appareil est opérationnel. Pour êtreindre l'appareil, doivent la touche MARCHÉ/ARRET enconçée (>3 sec.).

L'appareil s'esteint automatique apres 30 minutes de non-utilisation.

2

5.3 Réglage du mode rotation/lignes

Une pression simultanée sur les deux touches permet de passer du mode rotation au mode lignes. Le dernier réglage reste enregistré après l'arrêt de l'appareil.

Mode rotation
Mode lignes

REC 500 RG

100 dBA

o dBA

75 dBA

1X

±2.0m

5/64
±1,0mm
3/64

±5mm

13

5.4 Reglage du guidage optique

Maintenir la touche enforcée pour activer/désactiver le mode LED.

L'affichage LED améliore la visibilité à longue distance ou dans l'obscurité.

5.5 Réglage du guidage acoustique

En appuyant sur la touche «Guidage acoustique», vous pouvez regler le volume.

fort, éteint ou silencieux.

Si le mode silencieux est activé, un court bip sonre retentit lors de la réception du rayon laser. Le dernier réglage resté enregistré après l'arrêt de l'appareil.

5.6 Réglage de la précision

De brèves pressions successives sur la touche « Précision » permitted de régler la précision :

«tres fine» = ±0,3 mm (±1/64"),

« grossière » = ± 2,0 mm (± 5/64") et

« très grossière » = ± 5,0 mm (± 13/64").

Le dernier réglage reste enregistré après l'arrêt de l'appareil.

REC 500 RG

fr

Court bip sonore = trop haut/en arriere

Son continu = position 四 alignenee

Bip sonore lent trop bas/ en avant

6. Fonctions

6.1 Guidage optique

Affichage de la différence de hauteur

Les flèches indiquent si le récepteur est trop haut ou trop bas par rapport au rayon laser. Le trait du milieu indique que le récepteur est en position « alignée ». En mode LED, 3 LEDs de couleur supplémentaires indiquent la position.

6.2Guidageacoustique

La touche « Guidage acoustique » active/désactive le guidage acoustique. Une modification du volume sonore indique un dépassement de ces positions.

Lorsque la position « alignée » est précisé atteinte, un son continu retentit.

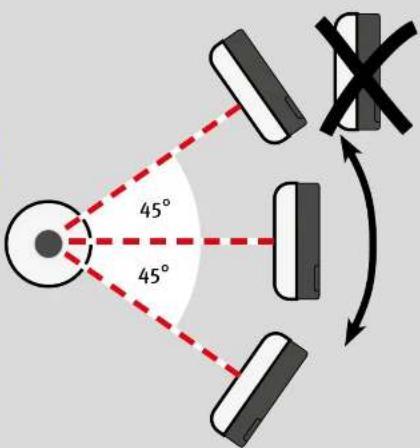

6.3 Placement et alignment du récepteur

Manipulation correcte permettant d'obtenir un résultat de mesure exact :

Remarque:

En zone proche ≤ 4 m, une mauvaise réflectivité peut entrainer des mesures erronées. Toujours vérifier la vraissemblance du résultat de mesure en zone proche!

REC 500 RG

fr

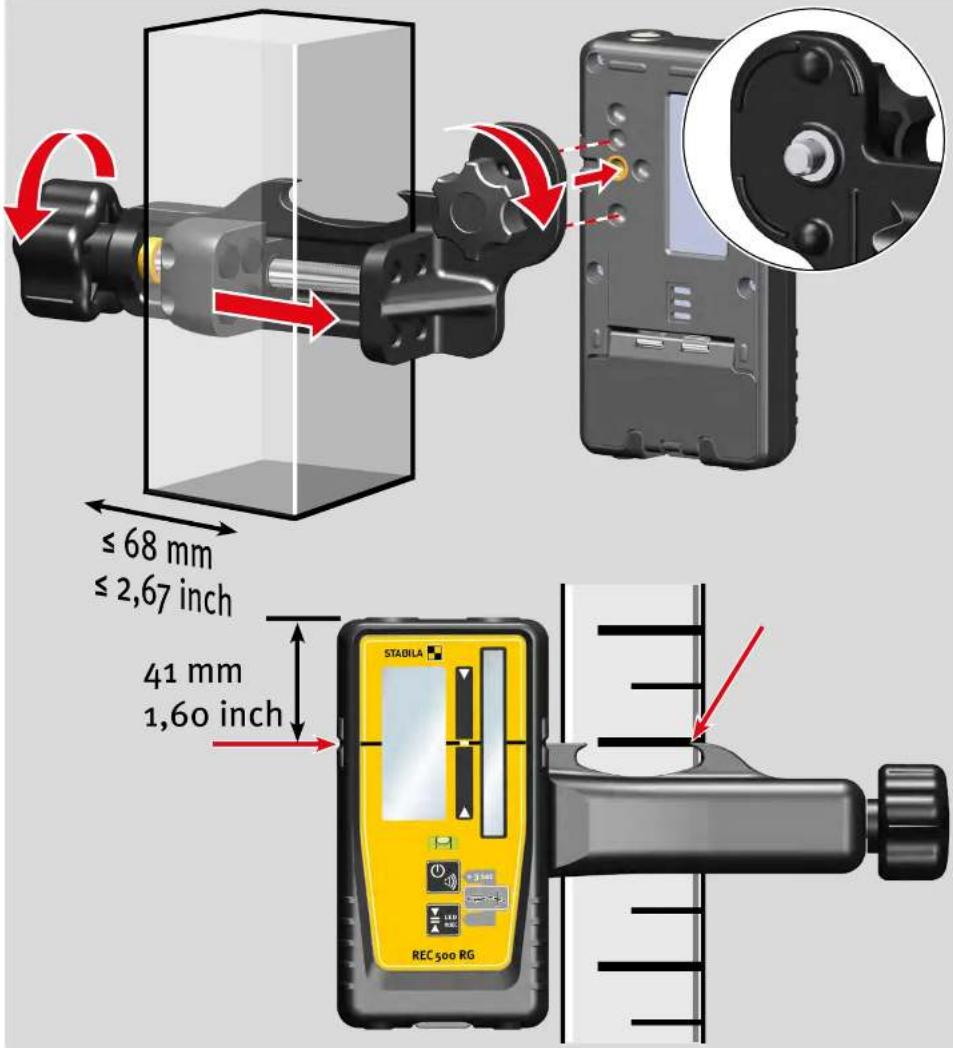

6.4 Clip de fixation

Fixation :

Le clip de fixation est aligné et fixé à l'arrière du récepteur à l'aide des cônes de guidage et de la vis de fixation.

Repère de lecture

REC 500 RG

fr

7. Caracteristiques techniques

Precision :

Trés fine: +0.3 mm / ± 1/64

Fine: +1mm / ±3/64

Grossiere: +2 mm / ±5/64

Très grossière: +5 mm / ±13/64

Vitesse du laser rotatif : 300 - 1200 tr/min

Piles: 1 pile alcaline 1,5 V, format Mignon, AA, LR6

Durée de fonctionnement: ≥50 heures

Arret automatique: 30 minutes

Plage de températures de fonctionnement: De -10°C à +50°C / 14°F à +122°F

Plage de températures de stockage: De-40oC a +70oC / -40oF a +158oF

Indices de protection : IP 67

Sous réserve de modifications techniques.

2020

Europe
