LAX 300 G - Pointeur laser Stabila - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Laser vert, portée jusqu'à 300 m, précision de ± 1 mm à 10 m, classe de laser 2.
Fonctionnalités	Fonction de nivellement automatique, lignes horizontales et verticales, mode de point.
Alimentation	Fonctionne avec des piles rechargeables, autonomie jusqu'à 10 heures.
Utilisation	Idéal pour les travaux de construction, de rénovation et d'aménagement intérieur.
Maintenance	Nettoyer régulièrement les lentilles, vérifier l'état des piles, stocker dans un endroit sec.
Sécurité	Éviter le contact direct avec le faisceau laser, porter des lunettes de protection si nécessaire.
Informations générales	Poids : 1,2 kg, dimensions : 20 x 10 x 10 cm, garantie de 3 ans.

FOIRE AUX QUESTIONS - LAX 300 G Stabila

Comment allumer le Stabila LAX 300 G ?

Pour allumer le Stabila LAX 300 G, appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil.

Le laser ne s'allume pas, que faire ?

Vérifiez d'abord si les piles sont correctement installées et chargées. Remplacez-les si nécessaire.

Comment régler la portée du laser ?

La portée du laser est automatiquement ajustée en fonction de l'environnement. Assurez-vous de ne pas avoir d'obstacles entre le laser et la surface cible.

Le laser est-il visible en plein jour ?

Le Stabila LAX 300 G est conçu pour être visible en plein jour, mais sa visibilité peut diminuer en fonction des conditions d'éclairage. Utilisez un récepteur laser pour une meilleure précision en extérieur.

Comment calibrer le laser ?

Pour calibrer le laser, placez l'appareil sur une surface plate et stable, puis vérifiez l'alignement avec une règle ou un niveau à bulle pour vous assurer qu'il projette des lignes droites.

Que faire si le laser projette des lignes déformées ?

Assurez-vous que l'appareil est sur une surface plane et stable. Si le problème persiste, vérifiez l'état des lentilles et nettoyez-les si nécessaire.

Comment protéger le Stabila LAX 300 G lors du transport ?

Utilisez la mallette de transport fournie avec le produit pour le protéger des chocs et de l'humidité.

Quelle est la durée de vie des piles ?

La durée de vie des piles dépend de l'utilisation, mais en général, elles peuvent durer jusqu'à 20 heures en fonctionnement continu.

Le Stabila LAX 300 G est-il étanche ?

L'appareil est résistant à l'eau et à la poussière selon la norme IP54, mais il ne doit pas être immergé dans l'eau.

Comment changer les piles du Stabila LAX 300 G ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil, retirez les piles usées et remplacez-les par des piles neuves en respectant la polarité.

MODE D'EMPLOI LAX 300 G Stabila

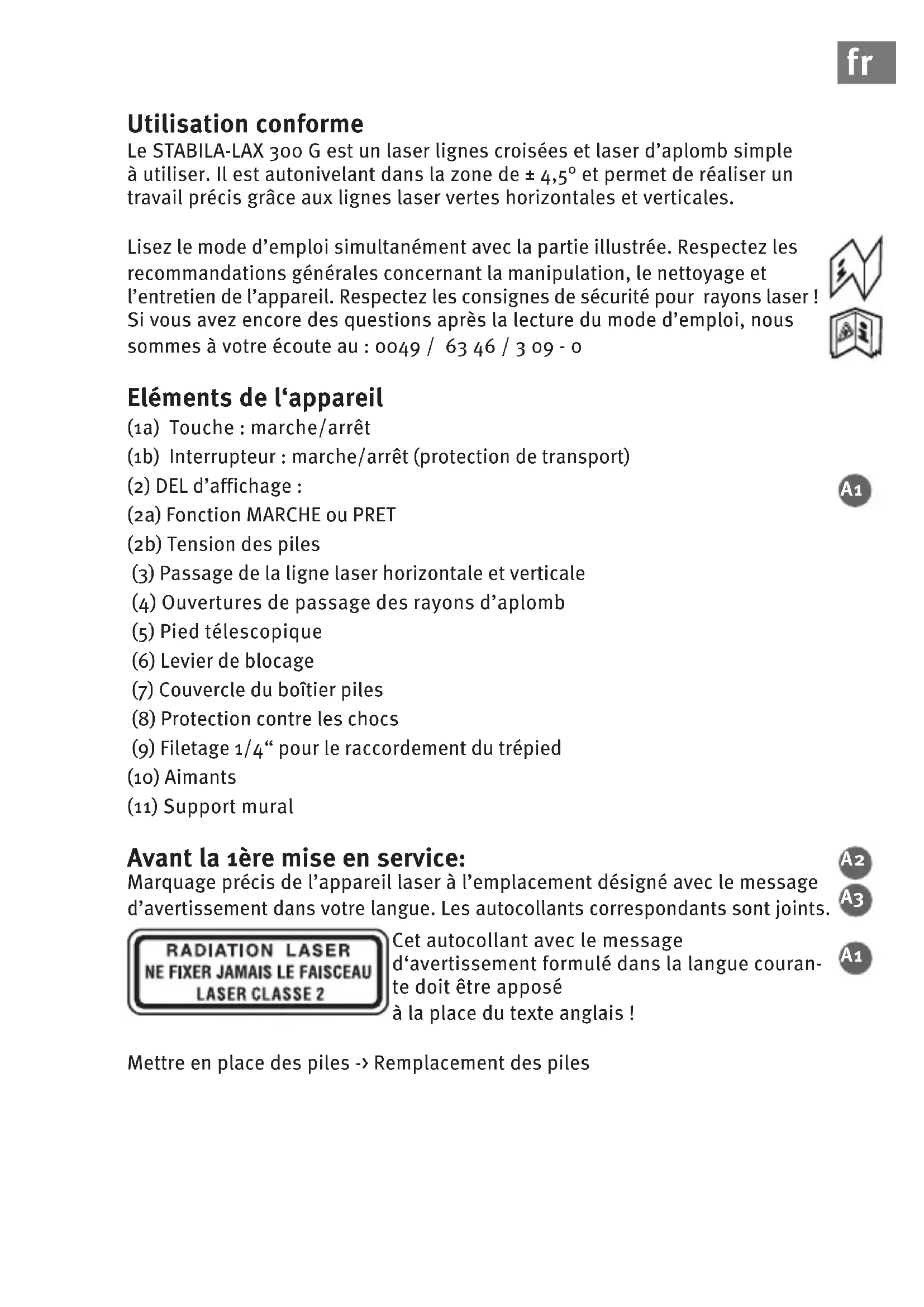

Utilisation conforme

Le STABILA-LAX 300 G est un laser lignes croisées et laser d'aplomb simple à utiliser. Il est autonivelant dans la zone de ± 4,5^ et permet de réaliser un travail précis grâce aux lignes laser verticales et horizontales.

Lisez le mode d'emploi simultanément avec la partie illustrée. Respectez les recommandations générales concernant la manipulation, le nettoyage et l'entretien de l'appareil. Respectez les consignes de sécurité pour rayons laser! Si vous avez encore des questions après la lecture du mode d'emploi, nous sommes à votre écoute au: 0049 / 6346 / 309 - 0

Éléments de l'appareil

(1a) Touche : marche/arret (1b) Interrupteur : marche/arrêt (protection de transport) (2) DEL d'affichage : (2a) Fonction MARCHE ou PRET (2b) Tension des piles

(3) Passage de la ligne laser horizontale et verticale (4) Ouvertures de passage des rayons d'aplomb (5) Pied téléscopique (6) Levier de blocage (7) Couvercle du boîtier piles (8) Protection contre les chocs (9) Filetage 1/4 " pour le raccordement du trépied (10) Aimants (11) Support mural

Avant la première mise en service:

Marquage précis de l'appareil laser à l'emplacement désigné avec le message d'avertissement dans votre langue. Les autocollants correspondants sont joints.

Cet autocollant avec le message

d'advertisement formulé dans la langue courante doit être apposé

Mettre en place des piles → Remplacement des piles

Modes de fonctionnement

B1 Le LAX 300 G peut être utilisé en 2 modes de service. 1. comme laser ligne + laser 2. comme instrument laser pour travaux d'aplomb autonivelant de marquage sans fonction de nivellement

Mode de service avec autonivellement:

Dans ce mode, une ligne laser peut être sélectionnée.

C1 Mise en service C2 Mettre en marche l'appareil avec l'interrupteur marche/arrêt (1b). Après la mise en service, apparaisent des lignes laser horizontales et verticales ainsi que les points laser d'aplomb. Le laser s'aligne automatiquement.

Réglage du type de ligne:

En actionnant le sélecteur (1a) vous pouvez régler l'une après l'autre la ligne laser verticale et horizontale avec les points d'aplomb ainsi que la ligne laser croisée.

En cas d'inclinaison trop importante, le laser se met à clignoter!

laser clignote -> L'appareil est trop incliné

• est en dehors de la zone de nivelage autonome
• le laser ne peut plus effectuer le nivelage automatique

Mode de service sans fonction de nivellement:

Le commutateur marche/arrêt (1b) est à l'arrêt. Dans ce mode, le LAX 300 G est uniquement mis en service/hors service à l'aide du sélecteur (1a).

D1 Mode fonction d'aplomb D2 Afin de pouvoir mistrux reconnaître le point d'aplomb, il est possible de sortir le pied téléscopique. Le LAX 300 G est installé et mis en service (sélecteur 1b). D3 Le rayon laser orienté vers le bas est aligné sur l'objet ou sur un marquage. Marquez la position du rayon laser d'aplomb vers le haut sur le plafond de la pièce. Les lignes laser sont toujours mises en marche simultanément avec les points laser d'aplomb. E3 Veillez à ce que le milieu du point laser soit toujours marqué!

Contrôle du calibrage

Le laser lignes croisées et d'aplomb LAX 300 G est unconçu pour une utilisation sur chantier et a quitté notre entreprise dans un état impeccablement aligné. Toutefois, comme c'est le cas de tous les instruments de précision, le calibrage doit être contrôlé à intervalles réguliers. Vérifiez l'appareil avant de débuter le travail, plus particulièrement lorsqu'il était soumis à de fortes secousses.

1. Contrôle horizontal - niveau de la ligne

Le contrôle horizontal nécessite deux murs parallèles situés à une distance S d'au moins 5m / 16'5''.

1. Poser le LAX 300 G à une distance de 50mm à 75mm devant un mur A sur une surface horizontalement ou sur le trépied avec la face avant orientée en direction du mur.
2. Mettre l'appareil en marche (1b).
3. Marquer la croix visible des lignes laser sur le mur A (point 1).
4. Tourner l'ensemble de l'appareil d'environ sans modifier la hauteur du laser.
5. Marquer la croix visible des lignes laser sur le mur B (point 2).
6. À présent, placer le laser directement devant le mur B.
7. Régler l'appareil en hauteur de sorte que la hauteur du point laser corresponde au point 2.
8. Sans modifier la hauteur du laser, faites-le tourner de pour placer le faisceau près de la marque sur le premier mur (étape 3/ point 1).

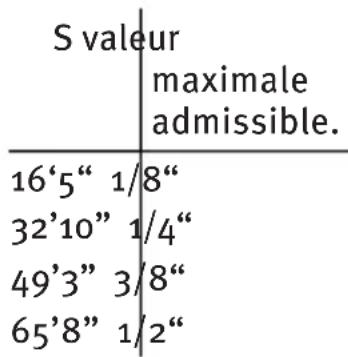

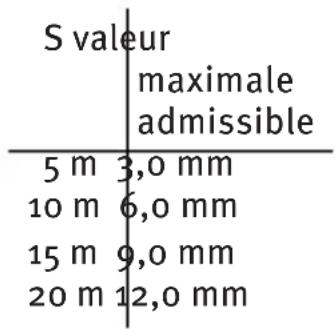

Mesurer la distance verticale entre le point 1 et le point 3. La différence ne doit pas être supérieure à :

2. Contrôle horizontal - inclinaison de la ligne laser

Contrôle de l'inclinaison et de la précision de la projection de la ligne droite.

1. Marquer au sol 3 points 1 - 3 espaces de 5 m/16^45^4, places exactement sur une ligne.
2. Positionner le laser à la distance S = 5 m / 16'5'' de la ligne exactement devant le repère du milieu = position X
3. Mettre l'appareil en marche.
4. Mesurer sur les repères de marquage la hauteur de la ligne laser. Mesures X1 - X3
5. Déplacer l'appareil.
6. Positionner le laser à la distance S = 5 m / 16'5" de la ligne exactement devant le repère du milieu = position Y
7. Mesurer sur les repères de marquage la hauteur de la ligne laser. Mesures Y1-Y3

$$ \Delta_{1} = X_{1} - Y_{1} \quad \Delta_{2} = X_{2} - Y_{2} \quad \Delta_{3} = X_{3} - Y_{3} $$

En ce qui concerne les différences :

$$ \Delta \text{ges} 1 = \Delta 1 - \Delta 2 < \pm 2 \mathrm{mm} 5 / 6 4 ^ {\prime \prime} $$

$$ \Delta \mathrm {g e s} 2 = \Delta 3 \cdot \Delta 2 < \pm 2 \mathrm {m m} 5 / 6 4 ^ {\prime \prime} $$

Respecter les signes lors du calcul!

Contrôle vertical

Pour ce contrôle, vous devez disposer d'un marquage de référence. Fixez p. ex. un fil à plomb après un mur. H2 Après, placez l'appareil laser devant ce marquage de référence (distance y) et comparez-le avec la ligne laser verticale. Sur une longueur de 2 m (8 ft), l'écart entre le milieu de la ligne du laser et le marquage de référence ne devrait pas excéder 1 mm (3/64").

Contrôle de l'aplomb

1. Mettre l'appareil en marche.
2. Placez le laser de sorte que son faisceau descendant se trouve au-dessus d'une marque de référence sur le sol.
3. Situez la position du faisceau montant sur le plafond et faites-y une marque.
4. Faites tourner le laser et réalignez le faisceau descendant au-dessus de la marque de référence sur le sol.
5. Situez la position du faisceau montant sur le plafond et faites-y une marque.
6. Mesurez la différence entre les deux marques sur le plafond, qui sera deux fois l'erreur réelle. La différence ne doit pas être supérieure à : 3 mm à 5 m (1/8" en 16'5").

Ouvrir le couvercle du porte-piles (4) dans le sens de la flèche et insérer de nouvelles piles conformément au symbole. Des accus adaptés peuvent également être utilisés.

Caractéristiques techniques

Type de laser: Laser à diode verte, lignes laser pulsées, longueur d'onde 510 - 530 nm

Performance de sortie: < 1 mW, classe de laser 2 conformément à la norme IEC 60825-1:2014. Ce produit est conforme aux exigences de 21CFR partie 1040.10 et 1040.11.

Zone de nivellement autonome*: environ ± 4,5° Precision de nivellement :

A6 Ligne laser horizontale : L1 = ± 0,3mm / m milieu de la ligne laser L1 = ± 3 / 16" sur 5oft A7 Inclinaison de la ligne laser : L2 = ± 0,2 mm/m ligne laser L2 = ± 1/8” sur 5oft

Précision du faisceau montant: L3 = ± 0,3mm / m ± 3 / 16 sur 50 ft Précision du faisceau descendant: L4 = ± 0,4mm / m ± 1 / 4 sur 50 ft Piles: 3 × 1,5V piles mignon alcaline, taille AA, LR6

Autonomie: jusqu'à 15 heures (alcaline)** Plage de température de service: -10 °C à +50 °C / 14°F à +122°F Plage de température de stockage: -25 °C à +70 °C / -13°F à +158°F

Sous réserve de modifications techniques. Lors d'une exploitation dans la plage de températures spécifique. En cas d'utilisation avec une ligne et un point d'aplomb.
