MODE D'EMPLOI LAR 160 G Stabila

Sommaire Chapitre Page

• 1. Utilisation conforme 3

• 2. Consignes de sécurité pour appareils laser 3

• 3. Éléments de l’appareil 4

• 4.2 Mise en marche 5

• 5. Mode de fonctionnement 6

• 5.1 Fonctionnement automatique avec fonction inclinaison 6

• 5.2 Fonctionnement automatique avec correction du nivellement 7

• 5.3 Fonctionnement manuel 8

• 8.1 Contrôle de la précision 11

• 8.2 Contrôle horizontal 11

• 8.3 Contrôle vertical 12

• 9. Caractéristiques techniques 133

1. Utilisation conforme

Félicitations pour l’achat de votre outil de mesure STABILA. Le laser rotatif STABILA LAR160 / LAR160 G est un laser rotatif simple à manier, conçu pour le nivellement horizontal et vertical ainsi que pour la prise d’aplombs. Le LAR160 / LAR160 G comporte un boîtier étanche (IP65) pour une utilisation sur les chantiers. Il est autonivelant dans une plage de ± 5°. Un récepteur permet de capter le rayon laser même lorsque celui-ci n’est plus visible à l’œil nu. LAR160 G: Les récepteurs doivent être adaptés pour les rayons laser verts. Si vous avez encore des questions après la lecture du mode d’emploi, nous sommes à votre écoute au: +49 / 63 46 / 3 09 - 0

1.800.869.7460 U.S. et Canada

Équipement et fonctions:

• Filetage pour le raccordement du trépied

2. Consignes de sécurité pour appareils laser

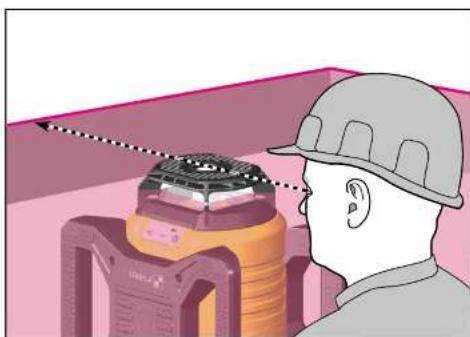

Si vous regardez par mégarde pendant un bref instant le rayon laser d’un appareil laser de classe2, le réflexe de fermeture des paupières et/ou une réaction de détournement protégeront en principe vos yeux. Lorsque le rayon laser rencontre les yeux, il convient de les fermer et de détourner immédiatement la tête. Ne pas regarder le rayon direct ou réfléchi. Les lunettes laser STABILA disponibles avec les appareils laser ne sont pas des lunettes de protection. Elles sont destinées à améliorer la visibilité du rayon laser.

• Ne pas diriger le rayon laser sur des personnes!

• Ne pas éblouir d’autres personnes!

• Conserver hors de portée des enfants!

• L’utilisation d’autres installations de commande ou d’ajustage, ou l’exécution d’au- tres modes opératoires que ceux indiqués ici peuvent entraîner une exposition dan- gereuse aux rayons! LASER

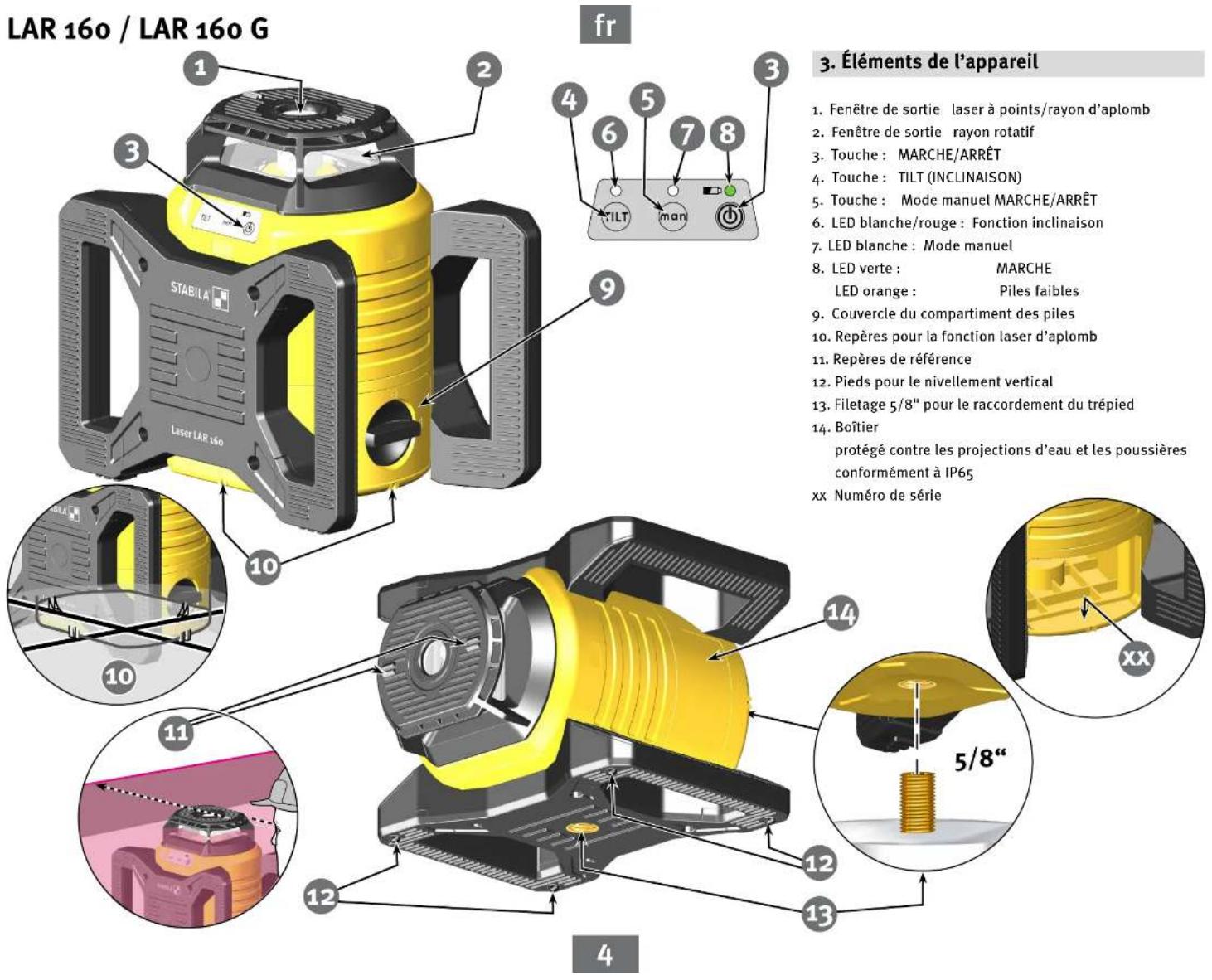

3. Éléments de l’appareil

1. Fenêtre de sortie laser à points/rayon d’aplomb

2. Fenêtre de sortie rayon rotatif

6. LED blanche/rouge: Fonction inclinaison

LED orange: Piles faibles

9. Couvercle du compartiment des piles

10. Repères pour la fonction laser d’aplomb

11. Repères de référence

12. Pieds pour le nivellement vertical

13. Filetage 5/8" pour le raccordement du trépied

protégé contre les projections d’eau et les poussières conformément à IP65 xx Numéro de série5

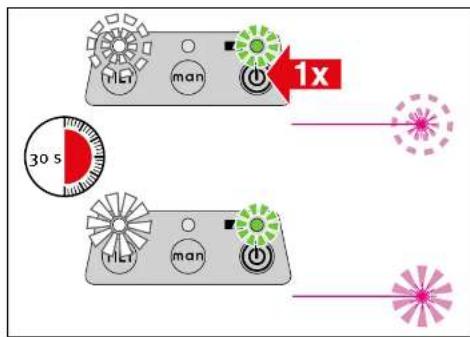

4.2Mise en marche Placer l’appareil laser en position de travail (verticale ou horizontale). Mettre en marche ou arrêter le laser à l’aide de la touche MARCHE/ARRÊT. La LED verte indique que le laser est en fonctionnement. En mode «Autonivellement», l’appareil laser se nivelle automatiquement. Le rayon laser clignote et ne tourne pas (encore). Une fois le nivellement terminé, le laser émet un rayon de façon continue et commence à tourner. Pendant 30secondes, il est encore possible d’effectuer des ajustages fins. Pour signaler que des ajustages fins sont encore possibles, la LED blanche «TILT» clignote lentement pendant ces 30secondes.

4.1 Insertion des piles /

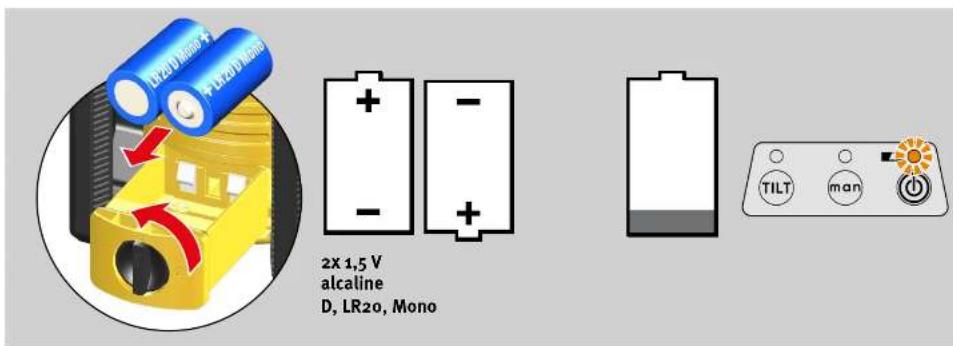

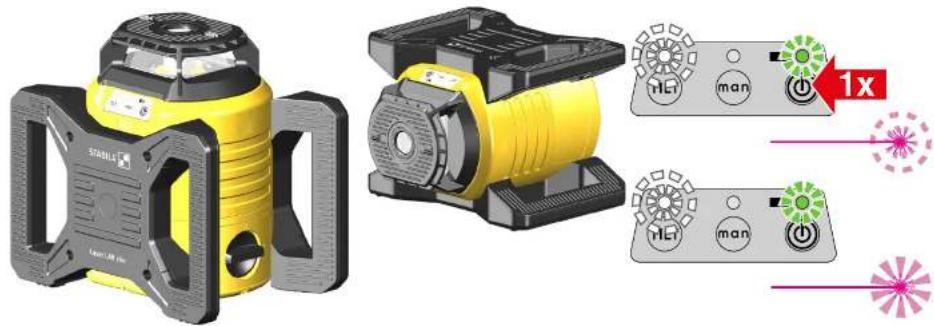

Remplacement des piles Ouvrir le couvercle du compartiment des piles (9) dans le sens de la flèche, insérer des piles neuves en respectant la polarité. Des piles rechargeables adaptées peuvent aussi être utilisées. Voyant LED: LED orange : piles faibles - insérer des piles neuves Déposer les piles usagées dans un centre de collecte adapté - ne pas jeter avec les ordures ménagères. En cas de non-utilisation prolongée, retirer les piles!

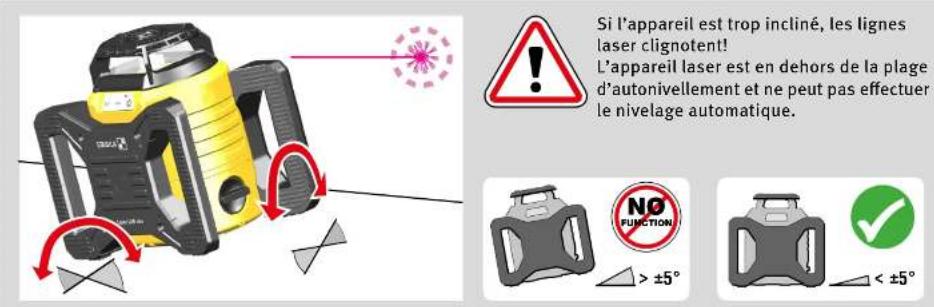

FUNCTION 2x 1,5V alcaline D, LR20, Mono Si l’appareil est trop incliné, les lignes laser clignotent! L’appareil laser est en dehors de la plage d’autonivellement et ne peut pas eectuer le nivelage automatique.6

5.1 Fonctionnement automatique avec

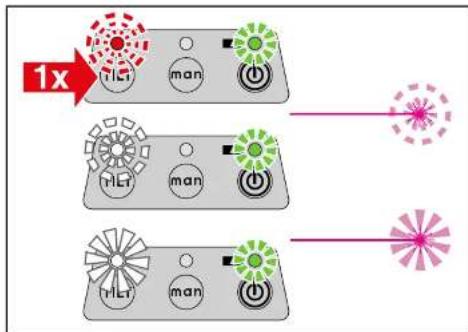

fonction inclinaison La fonction inclinaison permet de signaler des dys- fonctionnements. Ainsi, les influences perturbatrices peuvent être détectées. Ce mode de fonctionnement est toujours réglé directement après la mise en marche de l’appareil. En mode «Automatique», l’appareil laser se nivelle automatiquement. Placer l’appareil laser en position de travail (verticale ou horizontale). Appuyer 1fois sur la touche ( MARCHE / ARRÊT ) . Le LAR160 / LAR160 G se trouve en mode «Fonctionnement automatique avec fonction inclinaison». Le nivellement automatique démarre. Une fois le nivel- lement terminé, le laser émet un rayon de façon continue et commence à tourner. Pendant 30secondes, il est encore possible d’effectuer des ajustages fins. Pour signaler que des ajustages fins sont encore possibles, la LED blanche «TILT» clignote lentement pendant ces 30secondes. Après 30secondes, la LED blanches «TILT» s’éclaire en permanence. La fonction inclinaison est activée. En cas d’influences perturbatrices pouvant mener à un déréglage de l’alignement et du réglage précis de l’appareil laser, la rotation du rayon laser s’arrête. La LED «TILT» clignote en rouge. Il convient alors de vérifier l’appareil laser et de le régler à nouveau si nécessaire. Le déclenchement de la fonction inclinaison s’effectue avec la touche «TILT». Après cela, il est alors possible de reprendre le travail. Dans des conditions de travail soumises à des influences perturbatrices (par ex. vibrations de la surface), il est recommandé d’utiliser le réglage «Fonctionnement automatique avec correction du nivellement».

5. Mode de fonctionnement

5.2 Fonctionnement automatique avec

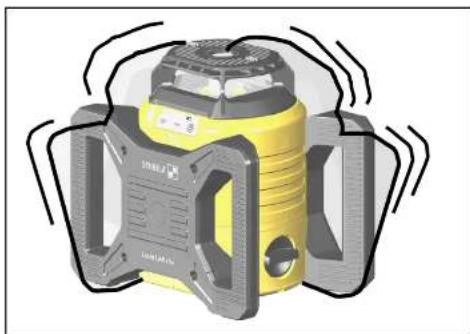

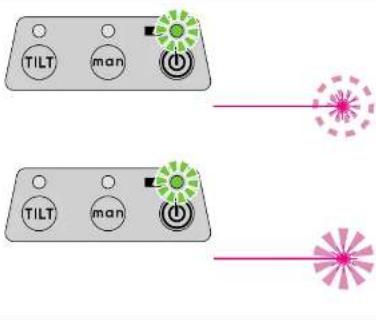

correction du nivellement Dans certaines conditions de travail (par ex. secousses, vibrations de la surface), la fonction inclinaison est gênante. La correction automatique du nivellement permet de corriger automatiquement les déréglages dus à de telles influences perturbatrices. Placer l’appareil laser en position de travail (verticale ou horizontale). Appuyer 1fois sur la touche (MARCHE/ARRÊT). Désactiver ensuite la fonction inclinaison à l’aide de la touche «TILT». La LED verte indique que le laser est en fonctionnement, le rayon laser clignote. Une fois le nivelle- ment terminé, le laser émet un rayon de façon continue et commence à tourner. En cas d’influences perturbatrices/de déréglages importants, le rayon laser arrête de tourner. Le rayon laser clignote. L’appareil laser se nivelle à nouveau. Une fois le nivellement terminé, le rayon laser recommence à tourner. Pour une inclinaison ≥5°, l’appareil laser se trouve en dehors de la plage d’autonivellement et ne peut pas eectuer le nivellement automatiquement. Les possibles écarts par rapport à l’alignement/au réglage d’origine de l’appareil laser ne sont pas signalés (-> fonction inclinaison). Appuyer à nouveau sur la touche «TILT» pour réactiver la fonction inclinaison.8

5.3 Fonctionnement manuel

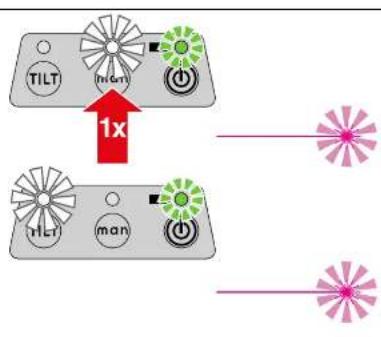

En fonctionnement manuel, la fonction inclinaison et la cor- rection du nivellement ne sont pas activées. L’alignement de l’appareil laser se fait entièrement à la main. Aucun nivellement n’est eectué! Placer l’appareil laser en position de travail (verticale ou horizontale). Appuyer 1fois sur la touche «MARCHE / ARRÊT». La LED verte indique que le laser est en fonction- nement, le rayon laser clignote. La LED blanche «TILT» clignote. Appuyer sur la touche «man» pour désactiver la fonction inclinaison et la correction automatique du nivel- lement. La LED blanche «man» reste allumée en perma- nence. Le rayon laser tourne. Le plan du laser peut être aligné selon des mesures ou un repérage. Un support inclinable (accessoire supplémen- taire ), permet de simplier le réglage de l’inclinaison. Appuyer à nouveau sur la touche «man» pour désactiver le fonctionnement manuel. L’appareil repasse en mode 6.1 «Fonctionnement automatique avec fonction inclinaison».9

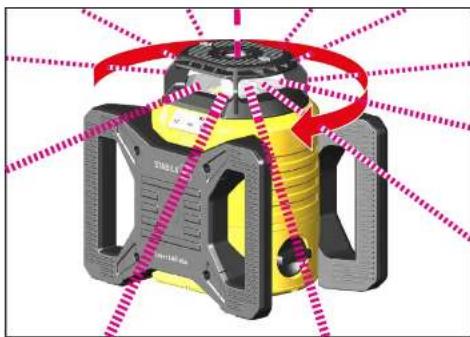

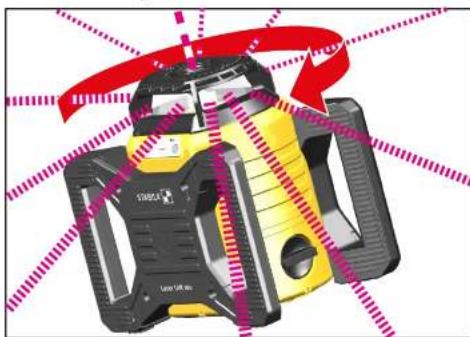

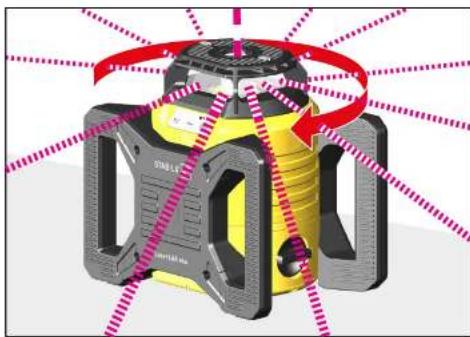

Fonction de rotation Le rayon laser tourne à 360° autour de son axe.

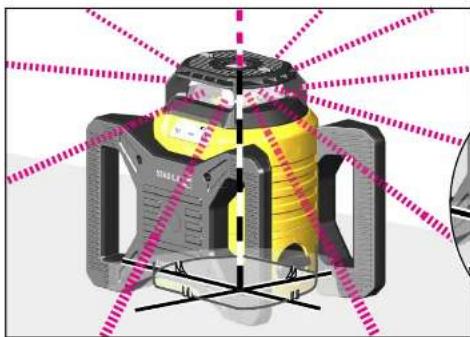

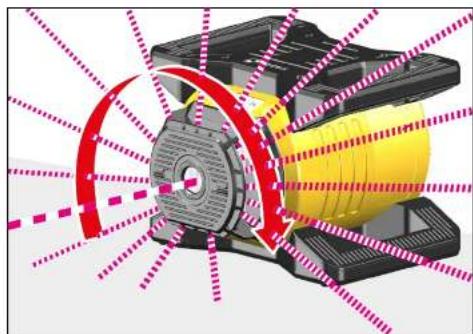

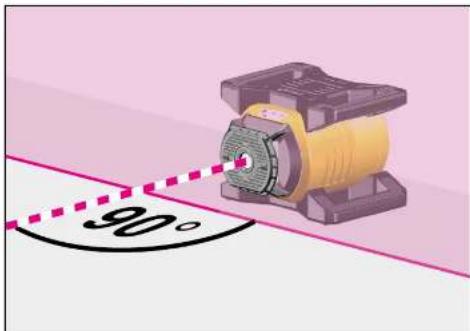

Angle droit (90°) En mode vertical, le laser à points et le laser rotatif forment un angle de 90°. Ceci permet de créer des angles droits. Fonction d’aplomb Reporte un point déni du sol au plafond. Pour reporter un aplomb du sol au plafond, l’appareil laser est aligné avec les 4repères (10) précisément sur le mar- quage en croix. Le point d’intersection du marquage en croix correspond au laser d’aplomb sortant. Il est possible d’obtenir un résultat correct uniquement en mode automa- tique sur une surface plane.10

Fonctionnement avec fonction inclinaison --> «Fonction inclinaison» L’appareil se nivelle Fonctionnement avec fonction inclinaison 30secondes Ajustage n --> Mise en service, Fonction inclinaison La fonction inclinaison a été déclenchée --> «Fonctionnement automatique avec fonction inclinaison»

Fonctionnement sans fonction inclinaison --> «Fonctionnement automatique avec correction du nivellement» Nouveau nivellement après des influences perturbatrices --> «Fonctionnement automatique avec correction du nivellement» Fonctionnement en mode manuel --> «Fonctionnement manuel»

L’appareil se trouve en dehors de la plage d’autonivellement --> «Mise en service»

8.2 Contrôle horizontal

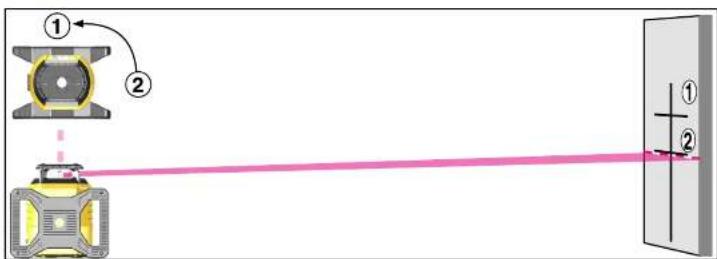

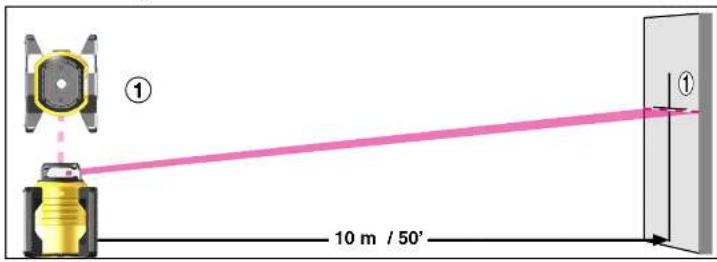

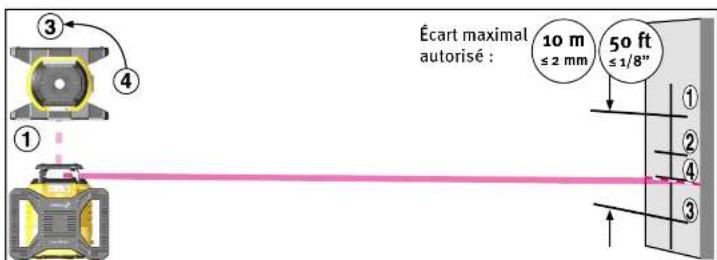

Contrôle du niveau de la ligne laser horizontale Dans la mesure du possible, veuillez respecter précisément l’alignement de l’appareil représenté sur l’illustration.

1. Le LAR160 / LAR160 G est posé à une distance de min.

10 m ( 50’ ) devant un mur sur une surface horizontale, ou monté sur un trépied avec le panneau de commande en direction du mur.

2. Allumer l’appareil laser et attendre que l’appareil ait

eectué le nivellement automatique.

3. Sur le mur, marquer le milieu de la ligne laser visible -

Mesure1 (point1). Il est également possible de travailler avec un récepteur.

4. Faire pivoter l’ensemble de l’appareil de 90° sans

modier la hauteur du laser (autrement dit, la hauteur du trépied ne doit pas être modiée). Laisser l’appareil eectuer un autre nivellement automatique.

5. Sur le mur, marquer le centre de la ligne laser (point2).

6. Répéter deux fois les étapes4 et 5 pour obtenir les

7. Si les 4points de contrôle présentent un écart inférieur

à 2mm (1/8”) pour une distance de 10m (50 ‘), cela veut dire que la tolérance autorisée de l’appareil laser de ±0,1mm/m (± 1/8” sur 50’) est respectée. Les points1 et 3 des appareils correspondent à l’axe X et les points2 et 4 à l’axe Y.

Le laser rotatif STABILA LAR 160/ LAR 160 G est conçu pour une utilisation sur chantier et a quitté notre en- treprise en étant parfaitement ajusté. Toutefois, comme c’est le cas de tous les instruments de précision, le calibrage doit être contrôlé à intervalles réguliers. Con- trôler l’appareil avant de débuter le travail, plus parti- culièrement s’il a été soumis à de fortes secousses. Contrôle horizontal Contrôle vertical

8.1 Contrôle de la précision

10 m ≤ 2 mm Écart maximal autorisé : 50 ft ≤ 1/8” 10 m / 50’12

1/8“ sur 100ft ou 1/816 inch

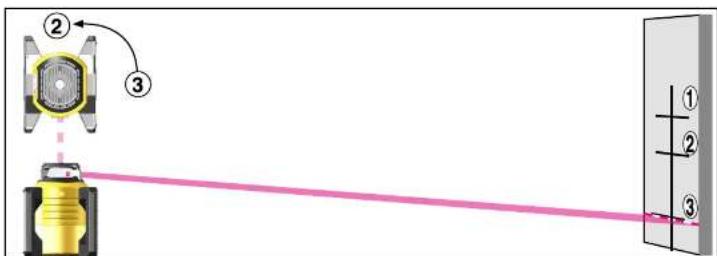

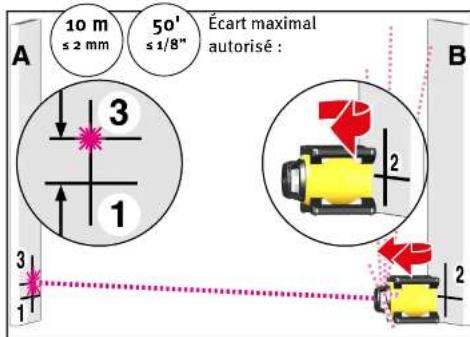

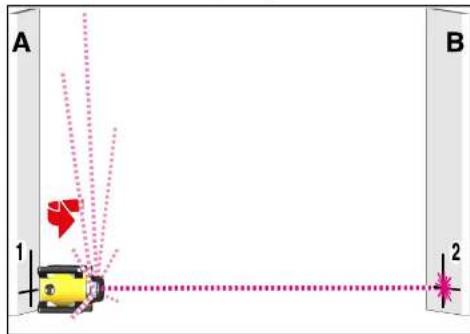

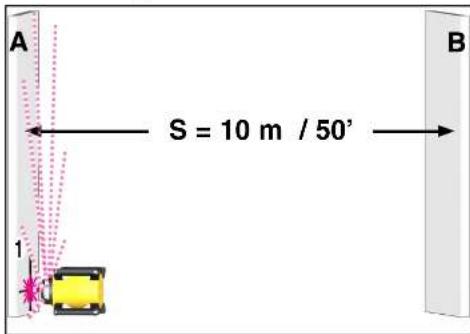

Contrôle du laser d’aplomb verticalLe contrôle vertical nécessite deux surfaces parallèles du mur situées à une distanceS d’au moins 10m (50 ‘)1. Comme pour le nivellement vertical, le laser rotatif est posé directement face à un murA sur les pieds latéraux. Le LAR160 / LAR160 G peut également être fixé sur un trépied.2. Mettre en marche l’appareil laser.3. Après le nivellement automatique, marquer le point du laser sur le murA. Marquage1.4. Tourner le LAR160 / LAR160G de 180° et l’aligner sur le murB avec le laser d’aplomb. Ne pas modifier le réglage en hauteur.5. Après le nivellement automatique, marquer le point du laser d’aplomb sur le murB. Marquage2.6. Placer ensuite l’appareil laser directement devant le murB. Positionner le LAR160 / LAR160 G en dirigeant le laser d’aplomb sur le murB. 7. Après le nivellement automatique, tourner et régler l’appareil en hauteur, de façon à ce que le point du laser d’aplomb corresponde exactement au marquage2.8. Tourner le LAR160 / LAR160G de 180° et l’aligner sur le murA avec le laser d’aplomb. Ne pas modifier le réglage en hauteur.9. Tourner l’appareil de façon à ce que le point du laser d’aplomb corresponde exactement à la ligne du marquage1. 10. Après le nivellement automatique, marquer le point du laser d’aplomb sur le murA. Marquage3.11. La distance verticale entre les marquages1 et 3 est mesurée.

8.3 Contrôle vertical

Pour une distance de 10m (50 ‘) entre les murs A et B, l’écart entre les points1 et 3 ne doit pas dépasser 2mm (1/8”).

9. Caractéristiques techniques

Type de laser: LAR160 Laser à diode rouge, longueur d’onde 635nm LAR160 G Laser à diode verte, longueur d’onde 510 - 530nm Puissance de sortie: <1mW, classe de laser2 conformément à la norme CEI 60825-1:2014 Ce produit est conforme aux exigences de 21CFR parte 1040.10 y 1040.11. Plage d’autonivellement: env. ± 5° Précision de nivellement*: ± 0,1mm/m / ± 1/8” sur 50’ Piles: 2piles alcalines 1,5V, format Mono, D, LR20 Durée de fonctionnement: LAR160 env. 40heures (alcaline) LAR160 G env. 20heures (alcaline) Plage de températures de fonctionnement: de -10°C à +50°C / 14°F à +122 °F Plage de températures de stockage: de -25 °C à +70 °C / -13°F à +158°F Sous réserve de modifications techniques.
