Marque	Stabila
Modèle	LAR 350
Type de produit	Pointeur laser rotatif autonivelant
Classe laser	2 (CEI 60825-1:2014)
Longueur d'onde	635 nm (rouge)
Puissance de sortie	< 1 mW
Plage d'autonivellement	±5°
Précision de nivellement	±0,1 mm/m (±1/8" sur 50 pi)
Alimentation (appareil)	2 piles alcalines 1,5 V, format D/LR12
Alimentation (télécommande)	2 piles alcalines 1,5 V, format AA/LR6
Autonomie (appareil)	Environ 80 heures (alcaline)
Plage de température de fonctionnement	-10 °C à +60 °C
Plage de température de stockage	-20 °C à +70 °C
Indice de protection	IP65 (étanche à la poussière et aux projections d'eau)
Filetage trépied	5/8"
Fonctions principales	Autonivellement, mode manuel, fonction inclinaison, correction de nivellement, rotation 360°, mode balayage, mode section, mode veille, laser d'aplomb, angle droit (90°), télécommande avec commande par rotation
Modes de fonctionnement	Automatique avec fonction inclinaison, automatique avec correction du nivellement, manuel avec fonction inclinaison, manuel sans fonction inclinaison
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. Protéger l'appareil de l'humidité excessive.
Sécurité	Laser classe 2 : ne pas regarder directement le faisceau. Tenir hors de portée des enfants. Utiliser les lunettes laser uniquement pour améliorer la visibilité (pas des lunettes de protection).

FOIRE AUX QUESTIONS - LAR 350 Stabila

Comment allumer le laser rotatif Stabila LAR 350 ?

Appuyer brièvement sur la touche MARCHE/ARRÊT/INCLINAISON (touche 3) pour allumer. L'appareil effectue alors un autonivellement. Pour éteindre, maintenir la même touche enfoncée.

Que faire si le laser ne s'allume pas ou clignote après la mise en marche ?

Si le laser clignote et ne tourne pas, cela peut indiquer que l'appareil est en dehors de la plage d'autonivellement (±5°). Vérifier que l'appareil est placé sur une surface relativement plane. Les LED bleues et vertes indiquent le côté trop haut. Aligner manuellement jusqu'à extinction des LED. Si le problème persiste, remplacer les piles.

Comment activer le mode manuel sur le LAR 350 ?

Après avoir allumé l'appareil (touche 3), appuyer une fois sur la touche mode manuel (touche 4). La LED blanche (5) reste allumée en mode manuel avec fonction inclinaison, ou clignote si la fonction inclinaison est désactivée. En mode manuel, l'autonivellement est désactivé.

Quelle est la fonction inclinaison et comment l'utiliser ?

La fonction inclinaison (TILT) détecte les perturbations (vibrations) qui pourraient dérégler l'appareil. Activée par défaut (LED blanche allumée). En cas de perturbation, le laser s'arrête et les LED bleues et vertes clignotent. Pour la désactiver, appuyer brièvement sur la touche (3) ; la LED blanche clignote alors. En mode automatique sans inclinaison, l'appareil se renivelle automatiquement en cas de perturbation.

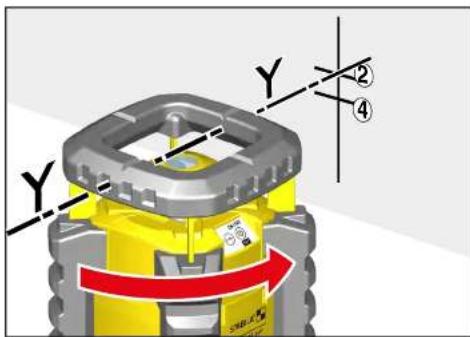

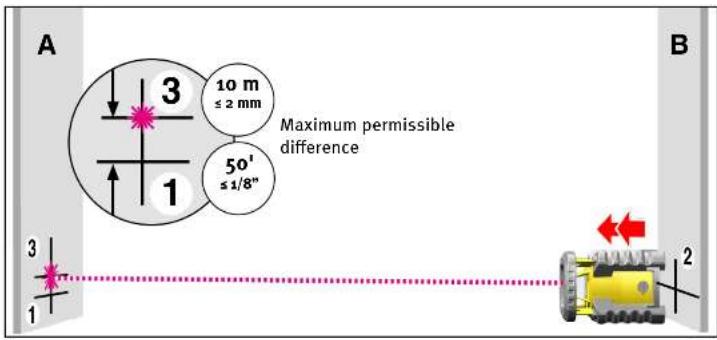

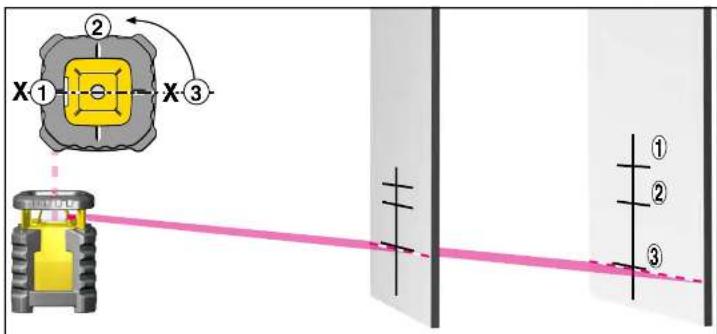

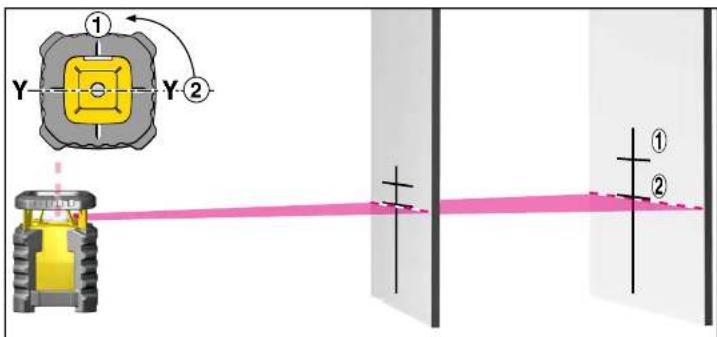

Comment effectuer un contrôle de précision horizontal ?

Placer le laser à 5 m ou 10 m d'un mur, le mettre en marche, marquer le point laser (point 1). Pivoter l'appareil de 90° sans changer la hauteur, marquer le point 2. Répéter pour obtenir les points 3 et 4. Si l'écart entre les points opposés (1-3 et 2-4) est inférieur à 1 mm à 5 m ou 2 mm à 10 m, la précision est conforme (±0,1 mm/m).

Comment calibrer l'axe horizontal si le contrôle de précision révèle un écart ?

Placer le laser avec l'axe à corriger face au mur. Éteindre le laser. Maintenir la touche (4) enfoncée >5 s, puis appuyer sur la touche (3) sans relâcher (4). Relâcher d'abord (4) puis (3). Les LED bleue et verte clignotent rapidement. Utiliser la télécommande : appuyer sur SHIFT (17), puis tourner la télécommande avec la touche (21) pour ajuster la hauteur jusqu'à ce que le point laser soit au milieu des deux points de référence. Appuyer sur la touche (4) pour enregistrer.

Comment utiliser la télécommande pour incliner les axes du laser ?

Appuyer brièvement sur la touche (21) pour l'axe X ou (22) pour l'axe Y afin d'afficher l'axe correspondant (LED clignotante). Ensuite, appuyer sur SHIFT (17) pour activer le mode inclinaison. Tout en maintenant la touche (21) ou (22) enfoncée, tourner la télécommande pour incliner l'axe dans la plage ±5°. Un support inclinable optionnel permet d'étendre l'angle à environ 50°.

Quelle est la durée de vie des piles et comment les remplacer ?

L'appareil utilise 2 piles alcalines format D/LR12, offrant environ 80 heures d'autonomie. La télécommande utilise 2 piles AA/LR6. La LED jaune (6) clignote lorsque les piles sont faibles. Ouvrir le couvercle du compartiment des piles (10) dans le sens de la flèche, insérer les piles en respectant la polarité. En cas de non-utilisation prolongée, retirer les piles.

Que faire en cas de surchauffe de l'appareil (LED rouge allumée) ?

La LED rouge (7) indique une température excessive à l'intérieur de l'appareil (≥50 °C). Le laser s'éteint automatiquement pour éviter des dommages. Laisser l'appareil refroidir dans un endroit à l'ombre. Ne pas exposer au soleil direct ou à des sources de chaleur.

Comment utiliser le laser en mode vertical pour reporter des aplombs ?

Placer le laser sur un pied latéral avec le côté marqué VERTICAL MODE THIS SIDE UP vers le haut. L'écran de commande se trouve en haut. Fixer avec l'équerre de fixation (12) sur un trépied. Le mode vertical est détecté automatiquement. Utiliser les repères (14) pour aligner sur un marquage en croix au sol. Le laser d'aplomb projette un point au plafond. Le mode balayage (touche 24) permet d'aligner au sol.

MODE D'EMPLOI LAR 350 Stabila

• 1. Utilisation conforme 3 • 2. Consignes de sécurité pour appareils laser 4 • 3. Avant la 1ère mise en service 4 • 4.1 Éléments de l'appareil 5 • 4.2 Télécommande des éléments de l'appareil 6 • 5. Insertion des piles / Remplacement des piles 7

• 6. Mise en service 8

• 7. Fonction inclinaison 9

• 8.1 Fonctionnement automatique avec fonction inclinaison 10

• 8.2 Fonctionnement automatique avec correction du nivellement 11

• 9.1 Fonctionnement manuel avec fonction inclinaison 12

• 9.2 Fonctionnement manuel sans fonction inclinaison 13

• 10. Fonctions 14

• 11. Télécommande - Maniement 16

• 12. Réglages et applications 17

• 13. Fonction/vitesse de rotation 17

• 14. Fonction ligne en mode balayage 18

• 15. Inclinaison des axes du laser 19

• 16.1 Fonction verticale 20

• 16.2 Aide au positionnement en mode vertical 20

• 16.3 Rotation et inclinaison des axes du laser 21

• 17. Positionnement du rayon laser 22

• 18. Affichage de l'alignement des axes du laser 23

• 19. Mode veille 23

• 20. Mode section 24

• 21. Voyants LED 25

• 22.1 Contrôle de la précision 26

• 22.2 Contrôle horizontal 27

• 22.3 Ajustement - Horizontal 28

• 22.4 Contrôle vertical 29

• 22.5 Ajustement - Vertical 30

• 23. Caractéristiques techniques 31

LAR 350

1. Utilisation conforme

Le laser rotatif STABILA LAR-350 est un laser rotatif simple à manier conçu pour le nivellement horizontal et vertical ainsi que pour la prise d'aplombs. Le LAR-350 comporte un boîtier étanche (IP65) pour une utilisation sur les chantiers. Il est autonivelant dans une plage de ± 5°.

Un récepteur permet de capter le rayon laser même lorsque celui-ci n'est plus visible à l'œil nu.

Si vous avez encore des questions après la lecture du mode d'emploi, nous sommes à votre écoute au :

+49/6346/309-0

2. Consignes de sécurité pour appareils laser:

IEC 60825-1:2014

Si vous regardez par mégarde pendant un bref instant le rayon laser d'un appareil laser de classe 2, le réflexe de fermeture des paupières et/ou une réaction de détournement protégeront en principe vos yeux. Lorsque le rayon laser rencontre les yeux, il convient de les fermer et de détourner immédiatement la tête. Ne pas regarder le rayon direct ou réfléchi.

Les lunettes laser STABILA disponibles avec les appareils laser ne sont pas des lunettes de protection. Elles sont destinées à améliorer la visibilité du rayon laser.

• Ne pas diriger le rayon laser sur des personnes!
• Ne pas éblouir d'autres personnes!
• Conserver hors de portée des enfants !
• L'utilisation d'autres installations de commande ou d'ajustage ou l'exécution d'autres modes opératoires que ceux indiqués ici peut entraîner une exposition dangereuse aux rayons !

3. Avant la 1ÈRE mise en service

Insertion des piles → Remplacement des piles

LAR 350 fr ON / OFF man TILT 1 2 3 4 8 9 10 16 11 14 13 5 6 7 8. LED blanche : 6. LED jaune : 7. LED rouge : 8. LED bleue : affichage 9. LED verte : affichage 10. Couvercle du 11. Filetage 5/8" 12. Équerre de fixa 13. Repères de réf 14. Repères pour l 15. Pieds pour le m 16. Boîtier - protégé cont. conformément xx Numéro de sé

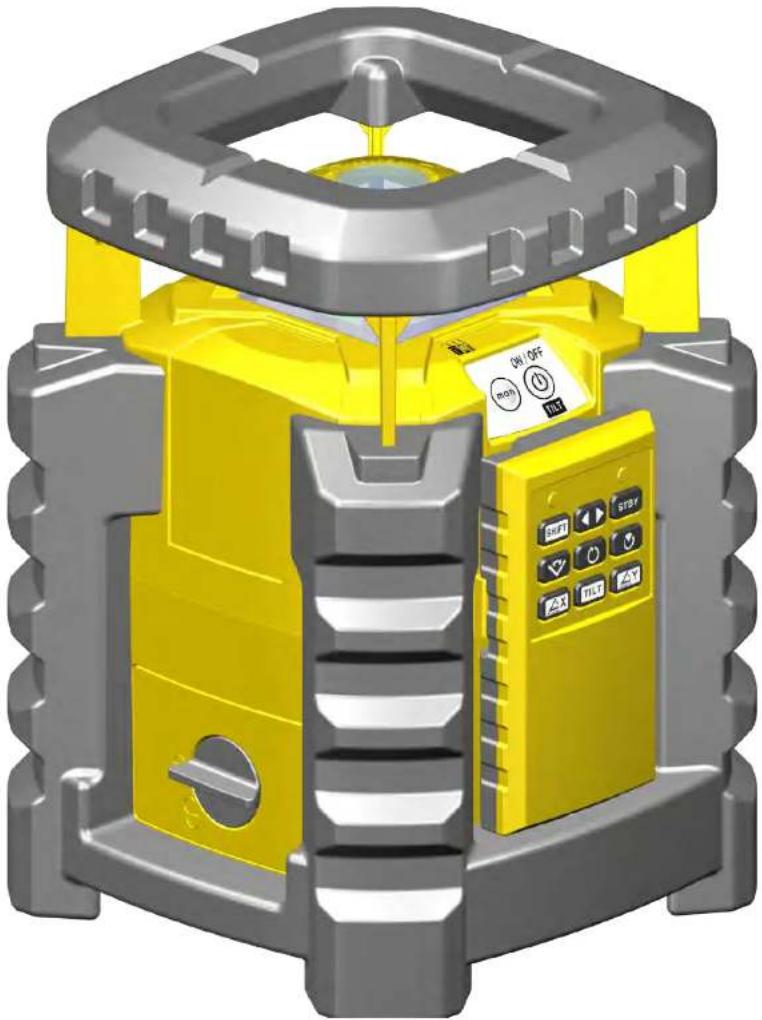

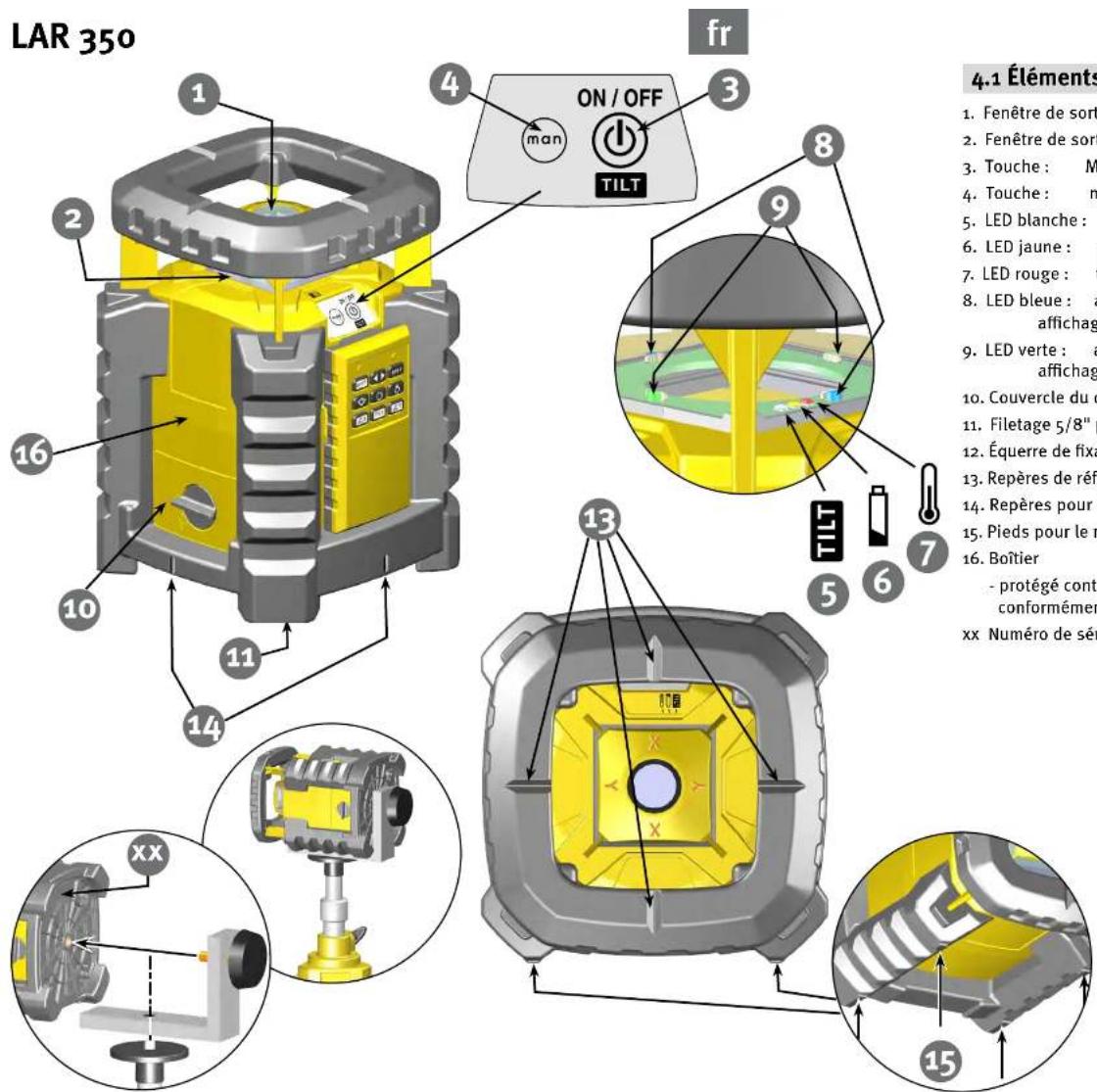

4.1 Éléments de l'appareil

1. Fenêtre de sortie laser à points/rayon d'aplomb
2. Fenêtre de sortie rayon rotatif
3. Touche : MARCHE/ARRÊT/INCLINAISON
4. Touche : mode manuel MARCHE/ARRÊT
5. LED blanche : fonction inclinaison
6. LED jaune : piles faibles
7. LED rouge : température excessive
8. LED bleue : axe X du rayon laser / affichage INCLINAISON + manuel
9. LED verte : axe Y du rayon laser / affichage INCLINAISON + manuel
10. Couvercle du compartiment des piles
11. Filetage 5/8" pour le raccordement du pied
12. Équerre de fixation
13. Repères de référence
14. Repères pour la fonction laser d'aplomb
15. Pieds pour le nivellement vertical
16. Boîtier

- protégé contre les projections d'eau et les poussières conformément à IP65

Numéro de série

LAR 350

STABILA Vertical Motors TRE 300k L.P. 28

Télécommande :

SHIFT 17. SHIFT (BASCULEMENT)

1. Voyant LED de la touche SHIFT
2. Voyant LED du mode Émission

TILT 20. TILT (Inclinaison)

1. Axe X du laser
2. Axe Y du laser
3. Position
4. Balayage
5. Vitesse de rotation
6. Section

STBY 27. Veille

1. Couvercle du compartiment des piles

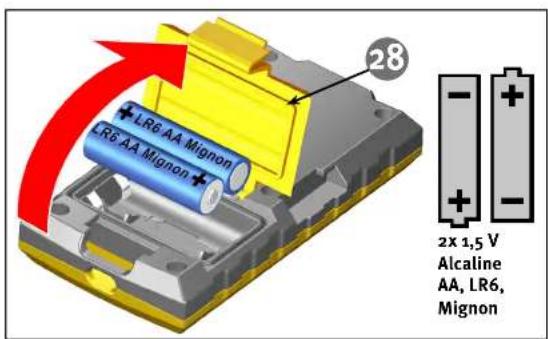

Ouvrir le couvercle du compartiment des piles (10, 28) dans le sens de la flèche et insérer des piles neuves en respectant la polarité.

Des batteries adaptées peuvent aussi être utilisées.

Voyant LED :

LED (6) jaune : piles faibles

- insérer des piles neuves

Déposer les piles usagées dans un centre de collecte adapté - ne pas jeter avec les ordures ménagères.

En cas de non-utilisation prolongée, retirer les piles !

28 LR6 AA Mignon LR6 AA Mignon 2x 1,5 V Alcaline AA, LR6, Mignon

LAR 350

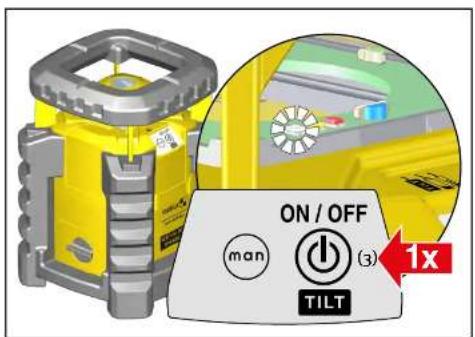

ON / OFF man (3) 1x TILT

Placer l'appareil laser en position de travail (verticale ou horizontale). Une simple pression sur la touche (3) permet d'allumer le laser. Pour l'éteindre, exercer une pression prolongée sur cette même touche. En mode « Autonivellement », l'appareil laser se nivelle automatiquement.

Le rayon laser clignote et ne tourne pas (encore). Une fois le nivellement terminé, le laser émet un rayon de façon continue et commence à tourner. Pendant 3 0 secondes, il est encore possible d'effectuer des ajustages fins. Pour signaler que des ajustages fins sont encore possibles, la LED blanche (5) clignote lentement pendant ces 30 secondes.

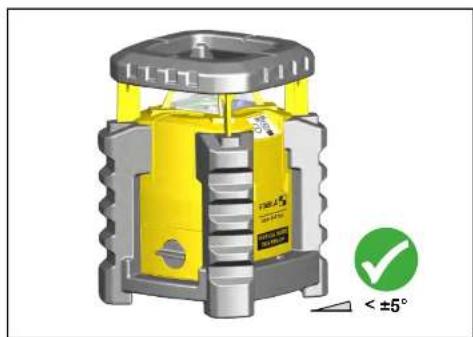

Pour des inclinaisons ≥ 5°, l'appareil laser se trouve en dehors de la plage d'autonivellement et ne peut pas effectuer le nivellement automatiquement. Le laser clignote !

Les LED bleues et vertes signalent quel côté de l'appareil laser est trop haut. Aligner l'appareil manuellement jusqu'à ce que les LED s'éteignent.

L'appareil détecte automatiquement l'utilisation en mode vertical.

LAR 350

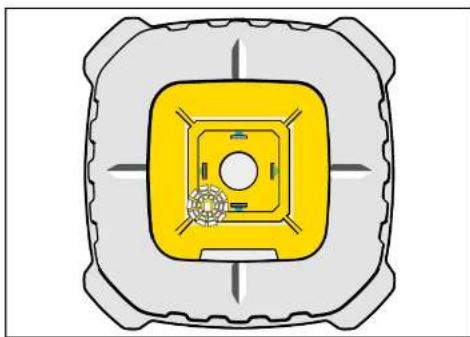

7. Fonction inclinaison

La fonction inclinaison permet de signaler des dysfonctionnements. Ainsi, les influences perturbatrices peuvent être détectées.

La LED blanche (5) reste allumée, la fonction inclinaison est activée. En cas de perturbation pouvant entraîner le déréglage de l'alignement et du réglage précis de l'appareil laser, le rayon laser s'arrête de tourner et les LED bleues (8) et vertes (9) clignotent. Il convient alors de vérifier l'appareil laser et de le régler à nouveau si nécessaire.

Pour activer la fonction inclinaison, appuyer sur la touche (3) ou les touches (17) et (20) de la télécommande. Après cela, il est alors possible de reprendre le travail.

La fonction inclinaison peut être activée et désactivée dans tous les modes (en appuyant brièvement sur la touche (3)). Lors de la mise en marche de l'appareil laser (touche 3), le mode Inclinaison est toujours activé.

Fonction inclinaison désactivée

Lorsque la fonction inclinaison est désactivée (la LED blanche clignote), en cas de dysfonctionnements, il n'y a aucun avertissement de possibles modifications des réglages ! En mode automatique, un nouveau nivellement est aussitôt effectué de manière automatique.

LAR 350

ON / OFF (4) man TILT (3) 1x

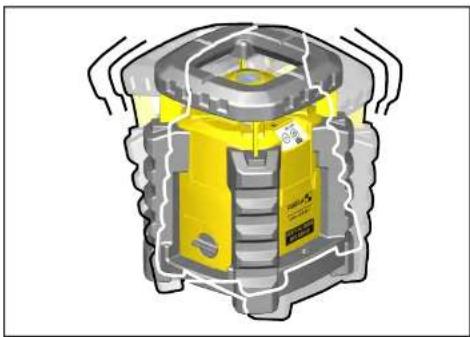

8.1 Fonctionnement automatique avec fonction inclinaison

Ce mode de fonctionnement est toujours réglé directement après la mise en marche de l'appareil (touche 3). Il est possible de régler d'autres modes de fonctionnement en actionnant les touches (3) et (4) ou à l'aide de la télécommande.

En mode « Automatique », l'appareil laser se nivelle automatiquement. Placer l'appareil laser en position de travail (verticale ou horizontale). 1 pression sur la touche (3) = mise en marche. Le LAR 350 se trouve en mode « Fonctionnement automatique avec fonction inclinaison ».

Le nivellement automatique démarre. Une fois le nivellement terminé, le laser émet un rayon de façon continue et commence à tourner. Pendant 30 secondes, il est encore possible d'effectuer des ajustages fins. Pour signaler que des ajustages fins sont encore possibles, la LED blanche (5) clignote lentement pendant ces 30 secondes.

La LED blanche (5) reste allumée, la fonction inclinaison est activée. En cas de perturbation pouvant entraîner le déréglage de l'alignement et du réglage précis de l'appareil laser, le rayon laser s'arrête de tourner et les LED bleues (8) et vertes (9) clignotent. Il convient alors de vérifier l'appareil laser et de le régler à nouveau si nécessaire.

Pour activer la fonction inclinaison, appuyer sur la touche (3) ou les touches (17) et (20) de la télécommande. Après cela, il est alors possible de reprendre le travail.

Dans des conditions de travail soumises à des influences perturbatrices (par ex. vibrations de la surface), il est recommandé d'utiliser le réglage « Fonctionnement automatique avec correction du nivellement ».

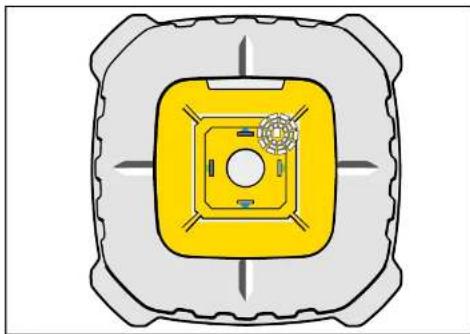

8.2 Fonctionnement automatique avec correction du nivellement

Dans certaines conditions de travail (par ex. secousses, vibrations de la surface), la fonction inclinaison est gênante. La correction automatique du nivellement permet de corriger automatiquement les déréglages dus à de telles influences perturbatrices.

2 pressions sur la touche (3) = 1x mise en marche + 1x désactivation de la fonction inclinaison. La LED blanche (5) clignote. Le rayon laser tourne lorsque l'appareil est nivelé. En cas d'influences perturbatrices/de déréglages importants, le rayon laser s'arrête de tourner. L'appareil laser se nivelle à nouveau. Une fois le nivellement terminé, le rayon laser recommence à tourner. Pour une inclinaison ≥ 5°, l'appareil laser se trouve en dehors de la plage d'autonivellement et ne peut pas effectuer le nivellement automatiquement. Les possibles écarts par rapport à l'alignement/au réglage d'origine de l'appareil laser ne sont pas signalés (-) fonction inclinaison).

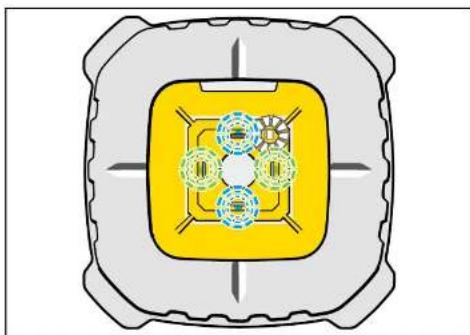

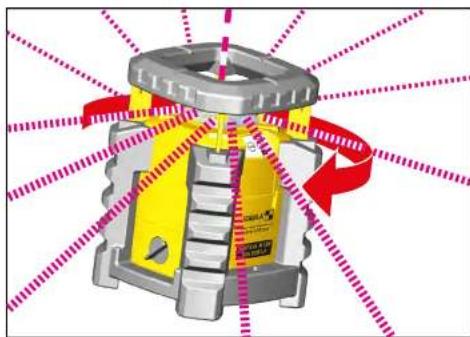

9.1 Fonctionnement manuel avec fonction inclinaison

En fonctionnement manuel, le plan du laser est aligné à la main. L'autonivellement et la correction du nivellement ne sont pas activés. Aucun nivellement n'est effectué! Lorsque la fonction inclinaison est activée, les influences perturbatrices (secousses, vibrations) qui peuvent entraîner un déréglage de l'alignement et du réglage précis de l'appareil laser peuvent être détectées.

Placer l'appareil laser en position de travail (verticale ou horizontale). 1 pression sur la touche (3) = mise en marche en mode inclinaison. 1 pression sur la touche (4) = activation du « Mode manuel ». La LED blanche (5) reste allumée en permanence. Les LED bleues (8) et vertes (9) restent allumées en permanence.

Le rayon laser tourne. Pendant 30 secondes, il est encore possible d'effectuer des ajustages fins. Le plan du laser peut être aligné selon des mesures ou un repérage.

En cas de perturbation pouvant entraîner le déréglage de l'alignement et du réglage précis de l'appareil laser, le rayon laser s'arrête de tourner et les LED bleues (8) et vertes (9) clignotent. Il convient alors de vérifier l'appareil laser et de le régler à nouveau si nécessaire.

Un support inclinable (accessoire supplémentaire) permet de simplifier le réglage de l'inclinaison.

Pour activer la fonction inclinaison, appuyer sur la touche (3) ou les touches (17) et (20) de la télécommande. Après cela, il est alors possible de reprendre le travail.

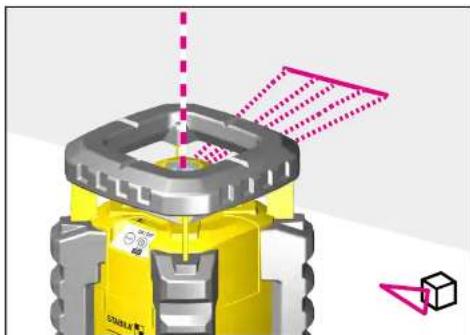

9.2 Fonctionnement manuel sans fonction inclinaison

En fonctionnement manuel sans fonction inclinaison, le fonctionnement automatique, la fonction inclinaison et la correction du nivellement ne sont pas activés. L'alignement de l'appareil laser se fait entièrement à la main. Aucun nivellement n'est effectué!

Placer l'appareil laser en position de travail (verticale ou horizontale). 2 pressions sur la touche (3) = mise en marche + désactivation de la fonction inclinaison. 1 pression sur la touche (4) = commutation/activation du « mode manuel ». La LED blanche (5) clignote. Les LED bleues (8) et vertes (9) restent allumées en permanence. Le rayon laser tourne. Le plan du laser peut être aligné selon des mesures ou un repérage.

Fonction rotation --> p. 15

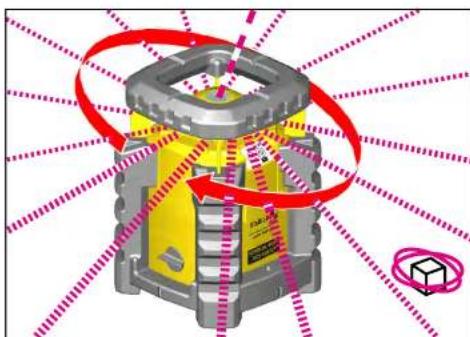

Le rayon laser tourne à 360° autour de son axe.

horizontal

vertical --> p. 18

Fonction d'inclinaison --> p. 17 --> p. 19

Inclinaison du plan de nivellement en fonction des besoins

Réglage uniquement au moyen de la télécommande

Fonction ligne en mode balayage : → p. 16 → p. 20 → p. 21

En mode balayage, le laser projette des lignes sur le sol, le mur et le plafond

Réglage uniquement au moyen de la télécommande

LAR 350

Fonction point --> p. 15

Le rayon laser est visible sous forme de point sur la surface visée.

Réglage uniquement au moyen de la télécommande

Fonction d'aplomb

Reporte un point défini du sol au plafond. Pour reporter un aplomb du sol au plafond, l'appareil laser est aligné avec les 4 repères (14) précisément sur le marquage en croix. Le point d'intersection du marquage en croix correspond au laser d'aplomb sortant. Il est possible d'obtenir un résultat correct uniquement en mode automatique sur une surface plane.

Angle droit (90°)

En mode vertical, le laser à points et le laser rotatif forment un angle de 90°. Ceci permet de créer des angles droits.

LAR 350

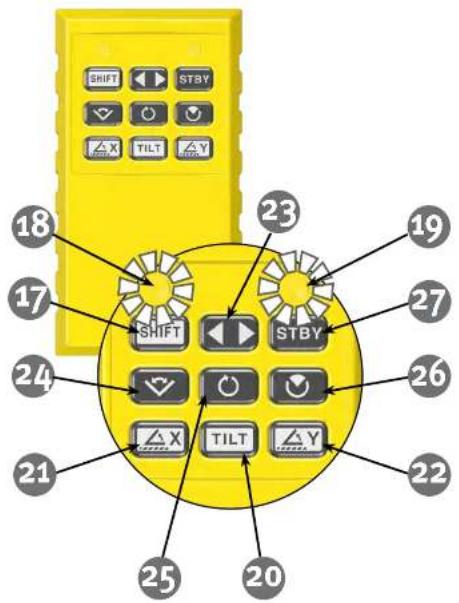

11. Télécommande - maniement

Le LAR 350 comporte une télécommande innovante. Une commande intelligente permet d'actionner une multitude de fonctions et de réglages. Le réglage a lieu de façon synchrone en actionnant la touche correspondante tout en tournant la télécommande avec la main. Avec la main dans cette position, il est possible de procéder à des étapes de réglage fin en appuyant brièvement sur les touches. --> Touches 21, 22, 23, 24, 25, 26

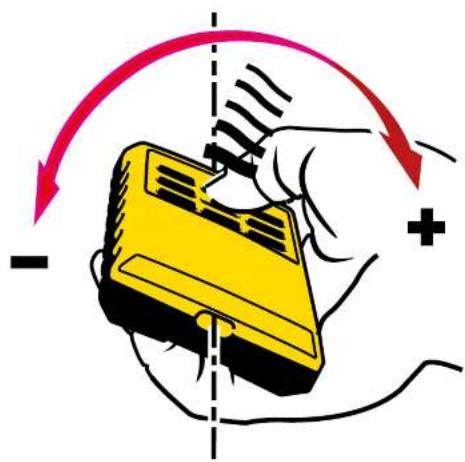

La vitesse de réglage dépend de l'angle de rotation de la télécommande.

Afin d'activer les fonctions des touches marquées (20,21, 22), il convient d'actionner en premier lieu la touche Shift (basculement) (17).

L'activation du basculement (touche 17) est affichée par la LED (18) et s'arrête automatiquement lorsque la touche n'est pas utilisée pendant plus de 30 s environ.

La LED (19) affiche la fonction d'émission.

SHIFT STBY △X TILT △Y 18 17 23 19 SHIFT STBY 27 24 26 21 △X TILT △Y 22 25 20

La sensibilité du réglage est la plus élevée pour un maniement horizontal de la télécommande dans le sens de la longueur.

Pour une réponse symétrique dans le sens + et -, la télécommande peut être ajustée. Pour ce faire, il convient de la poser sur une surface horizontale puis d'appuyer simultanément sur les touches (21) et (22) jusqu'à ce que la LED (19) clignote.

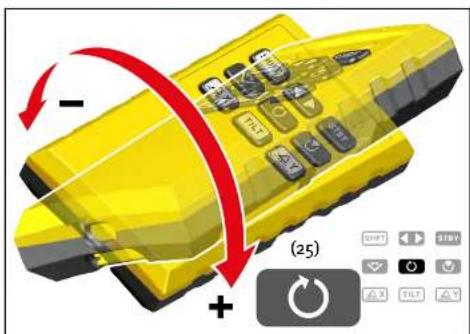

13. Fonction/vitesse de rotation

La fonction rotation peut être réglée directement après la mise en service ou à tout moment à l'aide de la touche (25). En mode rotation, le rayon laser tourne. Appuyer sur la touche (25) tout en tournant la télécommande permet d'augmenter ou de diminuer en continu la vitesse de rotation jusqu'à o = fonction point. Il en résulte une amélioration de la visibilité.

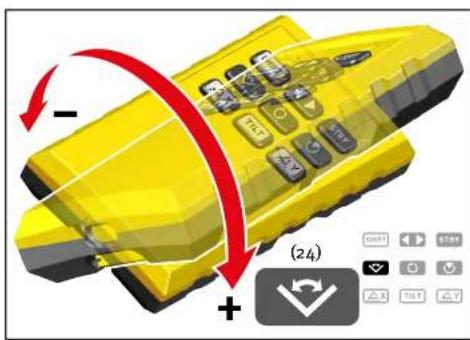

14. Fonction ligne en mode balayage

En mode balayage, le rayon laser ne tourne pas. Il fait un aller-retour rapide entre deux points. À l'œil nu, on perçoit une ligne laser.

La touche (24) permet d'activer et de désactiver la fonction de balayage. Après l'activation, la ligne de balayage se trouve toujours face à la touche (3) de l'appareil laser. Appuyer sur la touche (24) tout en tournant la télécommande permet d'élargir ou de rétrécir en continu la ligne de balayage.

Appuyer sur la touche (23) tout en tournant la télécommande permet de tourner la ligne de balayage à l'endroit souhaité. --> « Positionnement du rayon laser »

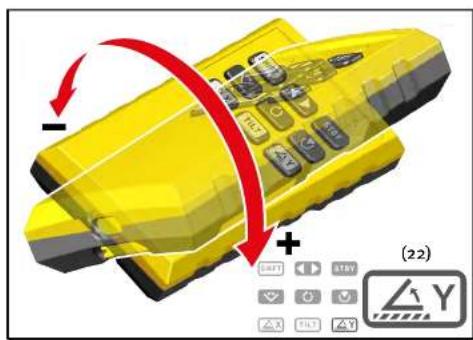

15. Inclinaison des axes du laser

Appuyer brièvement sur la touche (21) = axe X du laser ou (22) = axe Y du laser permet d'afficher l'axe du laser respectif à l'aide des LED clignotantes (bleue ou verte). Les axes du laser peuvent être inclinés indépendamment l'un de l'autre de max. ±5°. Un support inclinable (accessoire supplémentaire) permet d'élargir l'angle à env. 50°.

La touche (17) active la fonction SHIFT (BASCULEMENT). Il est alors possible d'utiliser la fonction d'inclinaison des axes du laser. Appuyer sur les touches (21) ou (22) tout en tournant la télécommande permet d'incliner l'axe du laser correspondant. En cas de déréglage, les LED correspondantes clignotent.

Pour des travaux de nivellement et de marquage verticaux, le LAR 350 est posé sur un pied latéral. La mention « VERTICAL MODE THIS SIDE UP » (« Mode vertical - Ce côté vers le haut ») est alors visible sur le côté supérieur. L'écran de commande se trouve en haut. L'équerre de fixation (12) permet de fixer le LAR 350 sur un trépied. Le passage au mode vertical se fait automatiquement. Tous les types de fonctions et modes de fonctionnement sont librement sélectionnables.

Dans cette position, seul l'axe X du laser est nivelé de façon automatique. Les LED de l'axe Y du laser s'allument.

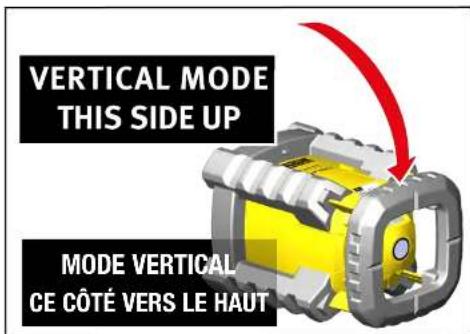

VERTICAL MODE THIS SIDE UP MODE VERTICAL CE CÔTÉ VERS LE HAUT

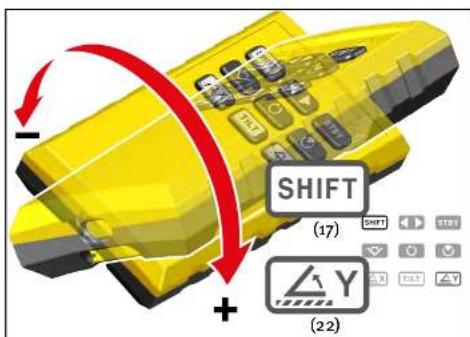

16.2 Aide au positionnement en mode vertical

La touche (24) permet d'activer et de désactiver la fonction de balayage. Après la mise en marche, la ligne de balayage se trouve toujours à la surface du sol uniquement lors du passage du mode rotation au mode balayage. Le laser peut désormais être aligné facilement au niveau du sol. Une pression sur la touche (23) permet de tourner la ligne de balayage à l'endroit souhaité. --> « mode balayage »

LAR 350

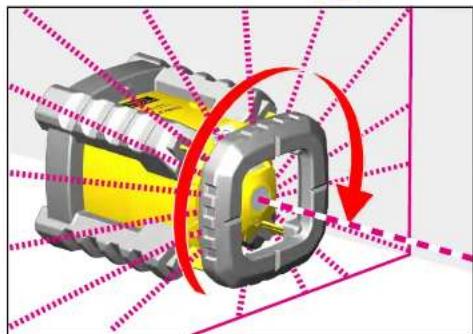

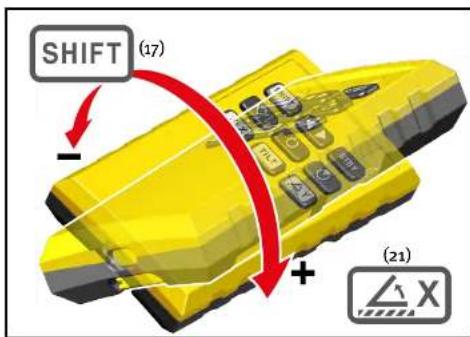

16.3 Rotation et inclinaison des axes du laser

La touche (17) permet d'activer et de désactiver la fonction de rotation et d'inclinaison des axes du laser. Les touches (21) et (22) permettent d'ajuster l'axe correspondant du laser. En cas de déréglage, les LED correspondantes clignotent. Si seul l'axe Y est déréglé (touche 22), l'alignement vertical de l'axe X reste inchangé. Les LED vertes affichent le nivellement inactif de l'axe Y (-→ p. 18). Le plan du laser peut être aligné. Le déréglage de l'axe X doit être approuvé à l'aide de la touche (4) de l'appareil laser. Si l'axe X est déréglé (touches 4 + 21), aucun nivellement n'est plus possible. Le laser fonctionne en mode manuel. Les LED bleues et vertes restent maintenant allumées en permanence.

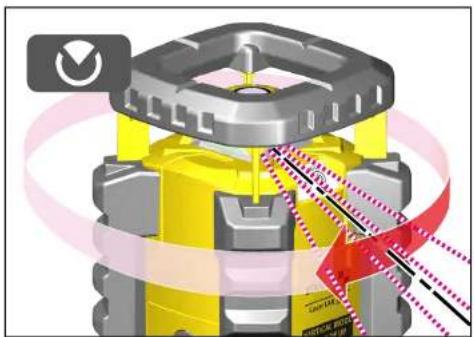

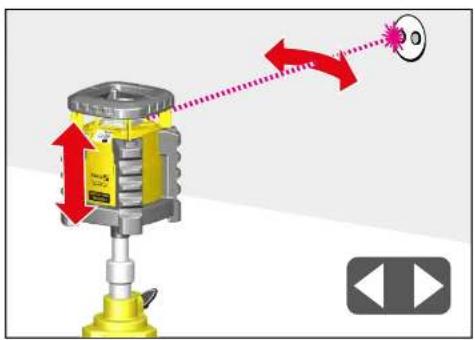

17. Positionnement du rayon laser

Dans certaines applications, l'alignement du rayon laser peut être utile uniquement avec un point du laser. La vitesse de rotation est diminuée jusqu'à l'arrêt = laser à points (touche 25). --> Vitesse de rotation La touche (23) permet de tourner le point du laser dans la direction souhaitée.

Les plans du laser peuvent aussi être alignés de la sorte à l'avance.

Après le passage au mode balayage ou section, le rayon laser est émis de manière symétrique par rapport à la position réglée du laser à points. La direction du secteur ou de la ligne du laser en mode balayage peut ainsi être déterminée avec précision à l'avance.

LAR 350

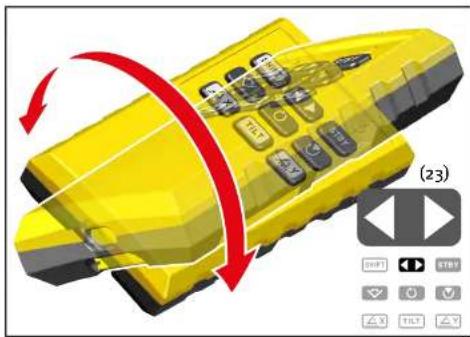

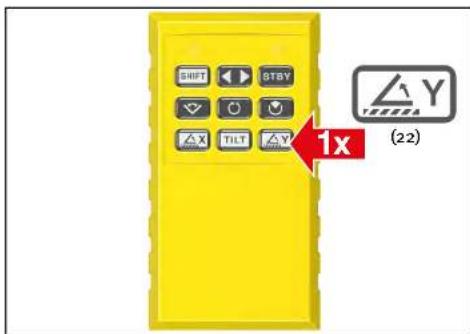

18. Affichage de l'alignement des axes du laser

Les LED bleues et vertes affichent l'axe correspondant du laser via une brève pression des touches (21) = axe X du laser et (22) = axe Y du laser.

--> « Inclinaison des axes du laser »

Inclinaison et rotation des axes du laser

Dans les paramètres de pause, l'appareil laser économise de l'énergie.

La touche (27) permet d'activer le mode veille. Le rayon laser ne tourne pas et est inactif. Tous les réglages, le contrôle via la fonction inclinaison ou la correction du nivellement et les voyants LED sont conservés.

Désactivation via la touche (27) ou les touches (20...26) de la télécommande

LAR 350

Le rayon laser rotatif est limité à un secteur. Ceci permet d'éviter des dysfonctionnements en dehors de la propre plage de travail avec d'autres appareils. Dans le secteur déterminé, il est possible de travailler dans tous les modes de fonctionnement du laser rotatif.

La touche (26) permet d'activer et de désactiver le mode section. Après l'activation, le secteur du laser se trouve toujours face à la touche (3) de l'appareil laser avec un angle de 180°. Une pression sur la touche (23) permet de tourner le secteur du laser à l'endroit souhaité. Voir aussi « Positionnement du rayon laser ». La touche (26) permet de modifier l'angle du secteur du laser. Dans ce mode, le rayon laser tourne selon une vitesse de rotation maximale qui ne peut pas être modifiée.

Fonctionnement avec fonction inclinaison

Fonction inclinaison

30 secondes Ajustage fin

Mise en service, Fonction inclinaison

Fonctionnement sans fonction inclinaison

Fonctionnement automatique avec correction du nivellement

Fonctionnement manuel

Piles faibles

Insertion des piles / Remplacement des piles

La température à l'intérieur de l'appareil est de 50 °C. La diode laser a été éteinte pour éviter une surchauffe.

Fonctionnement en mode manuel

Fonctionnement manuel

Fonctionnement manuel avec fonction inclinaison

Rotation et inclinaison des axes du laser

Axes du laser en mode manuel sans nivellement,

Affichage de l'alignement des axes du laser

Inclinaison des axes du laser

Inclinaison et rotation des axes du laser

L'appareil se trouve en dehors de la plage d'autonivellement --> « Mise en service »

La fonction inclinaison a été déclenchée

Fonctionnement automatique avec fonction inclinaison Fonctionnement manuel avec fonction inclinaison

L'ajustement horizontal est en cours

L'ajustement vertical est en cours

La LED reste allumée

La LED clignote

Axe du laser en cours de modification

LAR 350

22.1 Contrôle de la précision

Le laser rotatif STABILA LAR 350 est conçu pour une utilisation sur chantier et a quitté notre entreprise en étant parfaitement ajusté. Toutefois, comme c'est le cas de tous les instruments de précision, le calibrage doit être contrôlé à intervalles réguliers. Contrôler l'appareil avant de débuter le travail, plus particulièrement s'il a été soumis à de fortes secousses.

Contrôle horizontal Contrôle vertical

LAR 350

X X① 5 m / 25° 10 m / 50°

22.2 Contrôle horizontal

Contrôle du niveau de la ligne laser horizontale Dans la mesure du possible, veuillez respecter précisément l'alignement de l'appareil représenté sur l'illustration.

1. Le LAR 350 est posé à une distance de 5 (25') ou 10 m (50') devant un mur sur une surface horizontale, ou monté sur un trépied avec le panneau de commande en direction du mur.
2. Allumer l'appareil laser (touche 3) et attendre que l'appareil ait effectué le nivellement automatique.
3. Sur le mur, marquer le milieu de la ligne laser visible - Mesure 1 (point 1). Il est également possible de travailler avec un récepteur.
4. Faire pivoter l'ensemble de l'appareil de 90° sans modifier la hauteur du laser (autrement dit, la hauteur du trépied ne doit pas être modifiée). Laisser l'appareil effectuer un autre nivellement automatique.
5. Sur le mur, marquer le centre de la ligne laser (point 2).
6. Répéter deux fois les étapes 4 et 5 pour obtenir les points 3 et 4.

Si les 4 points de contrôle présentent un écart inférieur à 1 mm (1/16") ou 2 mm (1/8") pour une distance respective de 5 m (25') ou 10 m (50'), cela veut dire que la tolérance autorisée de l'appareil laser de ± 0,1 mm/m (± 18" sur 100') est respectée. Les points 1 et 3 des appareils correspondent à l'axe X et les points 2 et 4 à l'axe Y.

Lors du contrôle horizontal, s'il est constaté que la tolérance est dépassée, l'ajustement du laser peut être corrigé comme suit. La distance respective entre les points de mesure résultant de positions opposées est décisive, autrement dit la distance entre les points 1 + 3 ou 2 + 4.

Par exemple : la distance entre les points 1 + 3 se trouve en dehors de la tolérance de ± 0,1 mm/m. Dans cet axe de l'appareil, le laser doit être réajusté !

En cas d'application de la fonction d'ajustement, utiliser des piles ou des batteries complètement chargées !

Monter le laser avec cet axe (axe X) en direction du mur. Éteindre le laser. Pour passer en mode calibrage, maintenir tout d'abord la touche (4) enfoncée pendant plus de 5 secondes. Ensuite, appuyer sur la touche (3) MARCHE/ARRÊT. Relâcher ensuite la touche (4) puis la touche (3). Les LED bleues (8) et vertes (9) clignotent rapidement.

Le laser se nivelle et commence à tourner. La LED blanche (5) TILT (INCLINAISON) clignote rapidement.

La hauteur est contrôlée à l'aide du récepteur. Le laser est correctement ajusté lorsque le point du laser se trouve exactement au milieu entre les deux points 2 et 4. La touche (17) active la mise en marche de SHIFT (BASCULEMENT).

Appuyer sur la touche (21) tout en tournant la télécommande permet

de déplacer la ligne laser en hauteur jusqu'à ce qu'elle se trouve exactement au milieu. Chaque pression sur la touche (21) permet de déplacer la hauteur d'une unité.

Tourner le laser à 90° jusqu'à ce que l'axe Y pointe en direction du mur. Lorsque le milieu de la ligne laser ne coïncide pas avec le milieu marqué depuis le calibrage de l'axe X, l'axe Y est alors calibré.

Avec les touches (17) et (22) de la télécommande, déplacer de nouveau la ligne laser en hauteur jusqu'à ce qu'elle se trouve à nouveau exactement à la hauteur du marquage central de l'axe X.

Sauvegarder le calibrage

Le laser est maintenant re-calibré. Pour enregistrer les réglages, appuyer sur la touche (4). Lorsque le réglage ne doit pas être enregistré, il suffit d'appuyer sur la touche (3) sur le laser pour quitter le mode ajustement sans enregistrer. L'ancien réglage est alors conservé.

LAR 350

A 1 B S = 10 m / 50' 1 2 B 12 2 B 2

Contrôle du laser d'aplomb vertical

Le contrôle vertical nécessite deux surfaces parallèles du mur situées à une distance S d'au moins 10 m (50').

1. Comme pour le nivellement vertical, le laser rotatif est posé directement face à un mur A sur les pieds latéraux. L'équerre de fixation (12) permet de fixer le LAR 350 sur un trépied.
2. Mettre l'appareil laser en marche (touche 3).
3. Après le nivellement automatique, marquer le point du laser sur le mur A. Marquage 1.
4. Tourner le LAR 350 de 180° et l'aligner sur le mur B avec le laser d'aplomb. Ne pas modifier le réglage en hauteur.
5. Après le nivellement automatique, marquer le point du laser d'aplomb sur le mur B. Marquage 2.
6. Placer ensuite l'appareil laser directement devant le mur B. Positionner le LAR 350 en dirigeant le laser d'aplomb sur le mur B.
7. Après le nivellement automatique, tourner et régler l'appareil en hauteur, de façon à ce que le point du laser d'aplomb corresponde exactement au marquage 2.
8. Tourner le LAR 350 de 180° et l'aligner sur le mur A avec le laser d'aplomb. Ne pas modifier le réglage en hauteur.
9. Tourner l'appareil de façon à ce que le point du laser d'aplomb corresponde exactement à la ligne du marquage 1.
10. Après le nivellement automatique, marquer le point du laser d'aplomb sur le mur A. Marquage 3.
11. Mesurer la distance verticale entre les marquages 1 et 3.

Pour une distance de 10 m / 50' entre les murs A et B, l'écart entre les points 1 et 3 ne doit pas dépasser 2 mm / 18".

$$ 0. 1 \frac {\mathrm{mm}}{\mathrm{m}} \geq \frac {\overline {{\mathrm{P} _ {1} \mathrm{P} _ {3}}}}{2 \mathrm{s}} $$

$$ 1 / 8 ^ {\prime \prime} \text { sur } 1 0 0 \text { ft ou } 1 / 8 1 6 \frac {\text { inch }}{\text { ft }} $$

LAR 350

Lors du contrôle vertical, s'il est constaté que la tolérance est dépassée, l'ajustement du laser peut être corrigé comme suit.

En cas d'application de la fonction d'ajustement, utiliser des piles ou des batteries complètement chargées !

Monter le laser avec l'axe du plomb en direction du mur. Éteindre le laser. Pour passer au mode calibrage, maintenir tout d'abord la touche (4) enfoncée pendant plus de 5 secondes. Ensuite, appuyer sur la touche (3) MARCHE/ARRÊT. Relâcher ensuite la touche (4). Le rayon laser tourne, les LED bleues (8) et vertes (9) clignotent rapidement.

La hauteur est contrôlée à l'aide du récepteur. Le laser est correctement ajusté lorsque le point du laser se trouve exactement au milieu entre les deux points 1 et 3. La touche (17) active la mise en marche de SHIFT (BASCULEMENT). Appuyer sur la touche (21) tout en tournant la télécommande permet de déplacer le point du laser en hauteur jusqu'à ce qu'il se trouve exactement au milieu.

Sauvegarder le calibrage

Le laser est maintenant re-calibré. Pour enregistrer les réglages, appuyer sur la touche (4). Lorsque le réglage ne doit pas être enregistré, il suffit d'appuyer sur la touche (3) sur le laser pour quitter le mode ajustement sans enregistrer. L'ancien réglage est alors conservé.

23. Caractéristiques techniques

Type de laser : Laser à diode rouge,

longueur d'onde 635 nm

Puissance de sortie : < 1 mW, classe de laser 2

conformément à la norme CEI 60825-1:2014

Ce produit est conforme aux exigences de 21CFR partie 1040.10 y 1040.11.

Plage d'autonivellement : env. ±5°

Précision de nivellement*: ± 0,1 mm/m / ± 1/8" sur 50 ft

Piles : 2 x 1,5 V alcaline, format Mono, D, LR12

Durée de fonctionnement : env. 80 heures (alcaline)

Plage de températures de fonctionnement : -10 °C à +60 °C / 14°F à +140°F

Plage de températures de stockage : -20°C à +70°C / -4°F à +158°F

Sous réserve de modifications techniques.

* En cas d'utilisation dans la plage de températures indiquée

Europe
