Caractéristiques	Détails
Type de produit	Jouet de plein air
Matériaux	Bois traité pour résister aux intempéries
Dimensions	À préciser selon le modèle
Capacité	Nombre d'enfants pouvant jouer simultanément
Âge recommandé	À partir de 3 ans
Montage	Nécessite un assemblage, instructions incluses
Entretien	Vérifier régulièrement l'état du bois et des fixations
Sécurité	Surveiller les enfants pendant l'utilisation, zone de jeu dégagée
Garantie	Garantie limitée du fabricant
Informations supplémentaires	Peut nécessiter un traitement supplémentaire pour prolonger la durée de vie

FOIRE AUX QUESTIONS - Bay Pointe Backyard Discovery

Comment assembler le Backyard Discovery Bay Pointe ?

Veuillez suivre les instructions d'assemblage fournies dans le manuel. Assurez-vous d'avoir tous les outils nécessaires avant de commencer.

Quel est l'âge recommandé pour utiliser le Backyard Discovery Bay Pointe ?

Le Backyard Discovery Bay Pointe est recommandé pour les enfants âgés de 3 à 10 ans.

Comment entretenir le Backyard Discovery Bay Pointe ?

Pour entretenir le produit, nettoyez-le régulièrement avec de l'eau savonneuse et vérifiez les pièces pour détecter toute usure ou dommage.

Est-ce que le Backyard Discovery Bay Pointe est résistant aux intempéries ?

Oui, le Backyard Discovery Bay Pointe est conçu pour résister aux intempéries, mais il est conseillé de le couvrir ou de le ranger à l'intérieur pendant les conditions climatiques extrêmes.

Que faire si une pièce est manquante lors de l'assemblage ?

Si une pièce est manquante, veuillez contacter le service client de Backyard Discovery avec votre numéro de commande pour obtenir une pièce de remplacement.

Y a-t-il une garantie pour le Backyard Discovery Bay Pointe ?

Oui, le Backyard Discovery Bay Pointe est couvert par une garantie limitée de 1 an contre les défauts de fabrication.

Puis-je utiliser le Backyard Discovery Bay Pointe à l'intérieur ?

Le Backyard Discovery Bay Pointe est principalement conçu pour une utilisation en extérieur. L'utilisation à l'intérieur peut ne pas être sécuritaire.

Quelle est la capacité de poids maximale du Backyard Discovery Bay Pointe ?

La capacité de poids maximale recommandée pour le Backyard Discovery Bay Pointe est de 100 kg.

Comment sécuriser le Backyard Discovery Bay Pointe pour éviter qu'il ne bascule ?

Il est conseillé de fixer le produit au sol avec des ancres appropriées et de le placer sur une surface plane et stable.

Où puis-je acheter des pièces de rechange pour le Backyard Discovery Bay Pointe ?

Les pièces de rechange peuvent être achetées directement sur le site web de Backyard Discovery ou auprès de revendeurs agréés.

MODE D'EMPLOI Bay Pointe Backyard Discovery

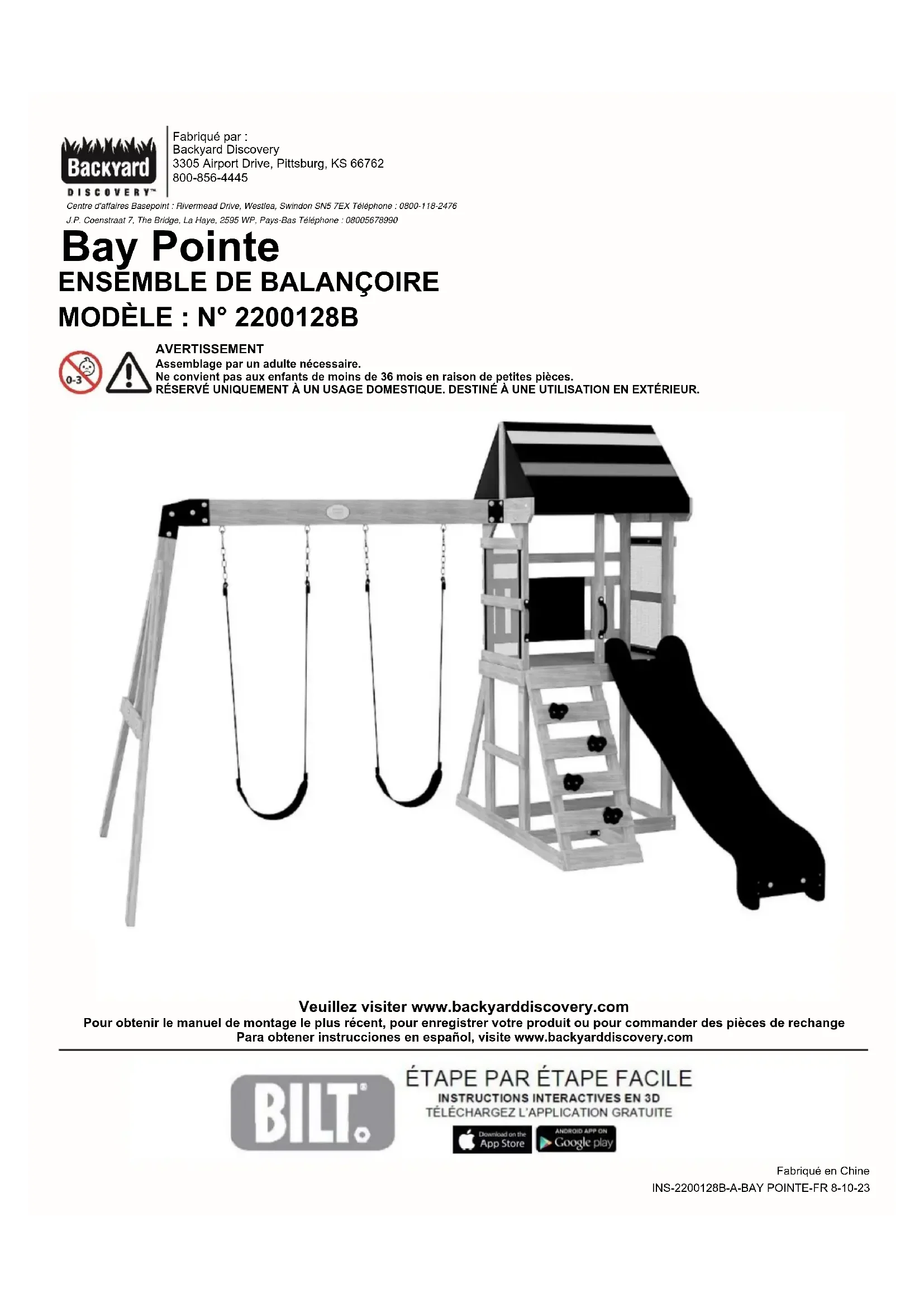

Assemblage par un adulte nécessaire. Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces. RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR. AVERTISSEMENT Veuillez visiter www.backyarddiscovery.com Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange Para obtener instrucciones en español, visite www.backyarddiscovery.com Voir à l'intérieur pour les détails Fabriqué en Chine INS-2200128B-A-BAY POINTE-FR 8-10-23Manuel du propriétaire Dimensions d’installation de base et notes relatives au montage Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi - 7 po] de toute structure ou obstruction, telle qu’une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

• Pendant le montage de l’unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est à niveau. Si le fort n’est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort sont bien droits.
• L’aire de jeu sécuritaire fait référence à une zone s’étendant sur 2 m [6 pi 7 po] au-delà de l’ensemble de jeu sur tous les côtés, y compris l’espace au-dessus de l’ensemble de jeu. SCHÉMA DE LA ZONE DE JEU SÉCURITAIRE Dimension au sol de l’ensemble de balançoire 8 pi -11 3/8 po [2,7 m] x 10 pi -2 7/8 po [3,1 m] Zone de jeu sécuritaire 22 pi -1 1/4 po [6,7m] x 23 pi -4 7/8 po [7,1m] 23 pi - 4 7/8 po [7,10 m] 10 pi - 2 7/8 po [3,10 m] 22 pi - 1 1/4 po [6,7 m] 6 pi - 7 po [2,0 m] 6 pi - 7 po [2,0 m] 8 pi - 11 3/8 po [2,7 m] Zone de jeu sécuritaire 7 pi - 8 po [2,30 m] 5 pi - 8 1/2 po [1,70 m] HAUTEUR DE JEU SÉCURITAIRE : 4,3 m [14 pi - 3 po] HAUTEUR DE CHUTE MAXIMALE : 1,7 m [5 pi - 8 1/2 po] Informations générales : Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d’enfants recommandé pour cette balançoire est de 9. 2Manuel du propriétaire Identification des pièces Composants en bois (pas à l’échelle)

1 po x 2 3/8 po x 15 1/8 po (24x60x385) 3Manuel du propriétaire Identification des pièces Composants en bois (pas à l’échelle) LISSE DE SÉCURITÉ - W4L13299 1 po x 2 3/8 po x 36 5/8 po (24x60x930)

17 x 30 ÉCROU AUTOBLOQUANT 5/16 ÉCROU ENCASTRÉ 1/4 6Manuel du propriétaire Identification des pièces Éléments accessoires (pas à l’échelle) POIGNÉE PLASTIQUE BLEU

CONDUCTEUR MAGNÉTIQUE (x1) H101100 7Manuel du propriétaire Identification des pièces Éléments accessoires (pas à l’échelle)

LATTE VERTICALE 8Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie. PIÈCES EN BOIS :

• Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque planche (ex. P01).

• S'il y a plusieurs planches avec le même numéro estampillé, empilez ces pièces ensemble.

• Les tampons se trouvent sur la surface plane ou aux extrémités des planches.

• Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place. REMARQUE : LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHE. PIÈCES DE QUINCAILLERIE :

• Nous vous recommandons d'avoir une table séparée pour organiser les pièces de quincaillerie.

• Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.

• Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).

• Lors de l'assemblage, il vous suffit de référencer les quatre derniers chiffres du numéro. BOULON WH 5/16 x 2-1/2 PRÉ-ASSEMBLAGE ÉTAPE 1 - TRI DES PIÈCES 9PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES Accessoires de la perceuse : Tête cruciforme Clés ouvertes de 1/2 po et 9/16 po Clé à cliquet de 3/8 po, douilles standard de 1/2 po et 9/16 po, douilles profondes de 1/2 po et 9/16 po Marteau à panne fendue Maillet en caoutchouc - En option Mètre à ruban Niveau de 24 po Équerre Tournevis cruciforme Perceuse sans fil ou perceuse électrique Mèches de 1/8 po, 3/16 po, 3/8 po et 7/16 po

Plusieurs types d’instructions de montage vous sont proposés.

1. Manuel d'assemblage imprimé inclus avec votre produit

2. Application BILT - Instructions interactives en 3D

3. Combinaison du manuel imprimé et de l'application BILT (Remarque : les numéros d'étape

peuvent différer entre les deux méthodes) Scannez pour des instructions 3D faciles Téléchargez l'application BILT avant de commencer 11MONTAGE DE L’ÉCHELLE ÉTAPE 1

SOUS-ASSEMBLAGE EN « A »

ÉTIQUETTE DE CONTRÔLE « A »

ÉTIQUETTE DE CONTRÔLE « A »

Insérez la chaîne dans le maillon rapide Serrez le maillon rapide REMARQUE :
