Beach Front - Jouets Backyard Discovery - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Structure en bois traité pour une durabilité accrue
Dimensions	Dimensions adaptées pour un usage extérieur, idéal pour les enfants
Utilisation	Conçu pour le jeu en plein air, favorise l'activité physique et la créativité
Maintenance	Vérifier régulièrement l'état du bois et appliquer un traitement préventif si nécessaire
Sécurité	Respecter les recommandations d'âge et superviser les enfants lors de l'utilisation
Informations générales	Facile à assembler avec des instructions claires fournies

FOIRE AUX QUESTIONS - Beach Front Backyard Discovery

Comment assembler le Backyard Discovery Beach Front ?

Veuillez suivre le manuel d'instructions inclus dans l'emballage. Assurez-vous de rassembler tous les outils nécessaires avant de commencer l'assemblage.

Quel est l'âge recommandé pour utiliser le Backyard Discovery Beach Front ?

Le Backyard Discovery Beach Front est recommandé pour les enfants âgés de 3 à 10 ans.

Comment nettoyer le Backyard Discovery Beach Front ?

Utilisez de l'eau savonneuse et un chiffon doux pour nettoyer les surfaces. Évitez les produits chimiques agressifs qui pourraient endommager le matériau.

Puis-je laisser le Backyard Discovery Beach Front à l'extérieur toute l'année ?

Il est recommandé de couvrir ou de ranger le Backyard Discovery Beach Front à l'intérieur pendant les mois d'hiver ou par mauvais temps pour prolonger sa durée de vie.

Quelle est la limite de poids pour le Backyard Discovery Beach Front ?

La limite de poids recommandée est de 45 kg par enfant pour assurer la sécurité des utilisateurs.

Comment puis-je contacter le service client pour des pièces manquantes ?

Vous pouvez contacter notre service client par téléphone ou via notre site web. Ayez votre numéro de modèle et la preuve d'achat à portée de main.

Est-ce que le Backyard Discovery Beach Front nécessite un entretien régulier ?

Oui, il est conseillé de vérifier régulièrement les pièces pour s'assurer qu'elles sont en bon état et de resserrer les vis si nécessaire.

Le Backyard Discovery Beach Front est-il sécurisé pour les enfants ?

Oui, toutes les normes de sécurité ont été respectées lors de la conception du Backyard Discovery Beach Front. Veillez à superviser les enfants pendant qu'ils jouent.

Où puis-je acheter des accessoires pour le Backyard Discovery Beach Front ?

Les accessoires peuvent être achetés sur notre site web officiel ou chez des détaillants agréés.

MODE D'EMPLOI Beach Front Backyard Discovery

durée de montage moyenne à 2 personnes

APPROX.

10

HEURES

la durée de montage peut varier en fonction du niveau de compétence

Avant de commencer

POUR UN MONTAGE RAPIDE ET FACILE

VOUS TROUVEREZ LES INSTRUCTIONS EN 3D POUR CE PRODUIT DANS

BILT

TELECHARGEZ L'APPLICATION GRATUITE

DFTON

Google Play

Downdoes on the

App Store

Pour obtenir le manuel de montage le plus recent, pour enregistrer votre ensemble ou pour commander des pieces de rechange, veuillez visitor www.backyarddiscovery.com

CONSERVEZ CE MANUEL DE MONTAGE POUR TOUTE RÉFERENCE ULTÉRIEURE EN CAS DE COMMANDE DE PIEÇES DE RECHANGE.

Placez la balançoire sur un terrain plat, à au moins 2 m [6' - 7"] de toute structure ou obstruction, telle qu'une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.

Pendant le montage de l'unité, prenez le temps avant et après chaque phase de vous assurer que le fort est de niveau. Si le fort n'est pas de niveau, le montage sera difficile et un montage incorrect peut en résultat. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort sont bien droits.
L'aire de jeu sécurisée fait réference à une zone s'étendant sur 2 m [6 ' 7"] au-delà de l'ensemble de jeu, de tous les côtes, y compris l'espace audressus de l'ensemble de jeu.

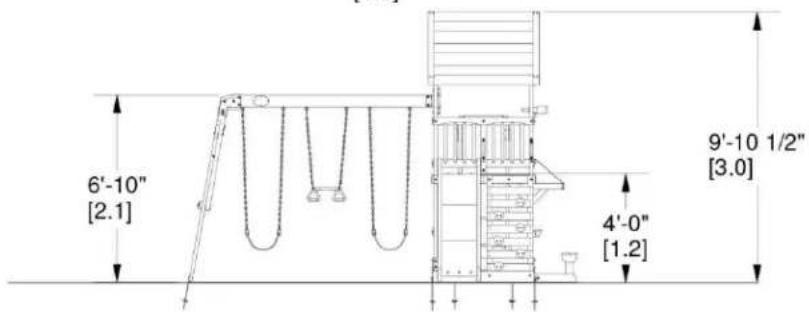

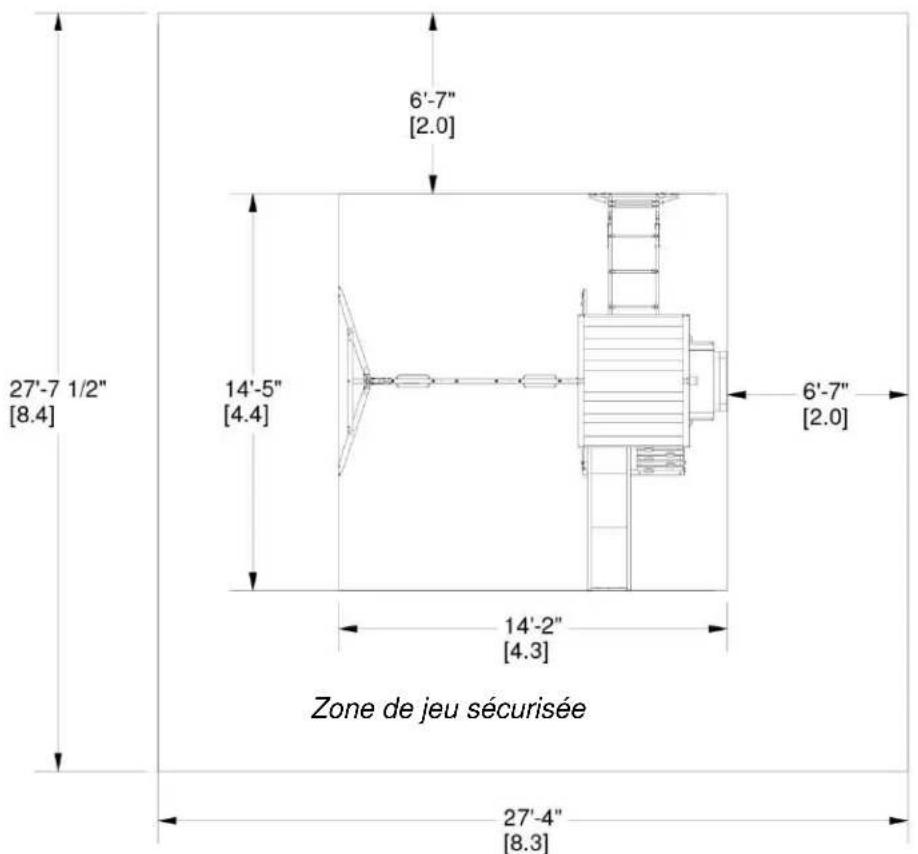

SCHEMA DE ZONE DE JEU SECURITAIRE

Dimensions au sol

EXAMPLE: 4,4 m (14 - 5") x 4,3 m (14 - 2") x 3,0 m (9 - 10 1/2")

Zone de jeu sécurisée

EXAMPLE: 8,4 m (27 - 7 1/2") x 8,3 m (27 - 4")

HAUTEUR DE JEU SECURITAIRE:5,0m[16'-51/2"

HAUTEUR DE CHUTE MAXIMALE: 2,1 m [6 - 10"]

Informations generales :

Votre ensemble a ete conu et tudi pour les enants uniquely et pour un usage rsidentiel quidement.

Un maximum de 68 kg (150 lb) par enfant est recommendé pour toutes les activités ludiques conçues pour un usage individuel.

Un maximum de 54 kg (120 lb) par enfant est recommendé pour toutes les activités ludiques conçues pour plusieurs enfants.

Un maximum de 9 enfants est recommendé pour cette balançoire.

-Composants en bois (pas à l'échelle)-

E1 MONTANT-W4L06890
(1) 13/8"x3 3/8"x89 1/2" (36x86x2274)

E2 MONTANT-W4L06891
(1) 13 / 8'' × 33 / 8'' × 891 / 2'' (36x86x2274)

E3 MONTANT-W4L06892
(1) 13/8''x33/8''x891/2'' (36x86x2274)

E4 | MONTANT - W2A01970
(1) 13 / 8''x33 / 8''x891 / 2'' (36x86x2274)

E5 MONTANT DE LA BARRE DE SINGE - W4L13840
(2) 13/8"x33/8"x703/8"(36x86x1786)

E7 RAIL DE BARRE DE SINGE -W4L13841
(2) 13 / 8''x33 / 8''x48''(36x86x1219)

E50 SUPPORT D'EXTREMITE - W4L13843
(1) 13/8"x3 3/8"x46"(36x86x1168)

E77 CALE ANGULAIRE - W4L13842

(2) 13 / 8''x33 / 8''x83''(36× 86× 2108)

-Composants en bois (pas à l'échelle)-

H3 SUPPORT DE SOL -W4L06915
(1) 1^ 33 / 8^ 407 / 8^ (24x86x1038)

H4 SUPPORT DE BACHE HORIZONTAL -W4L13838
(2) 1^ 33 / 8^ 561 / 8^ (24x86x1425)

H5 SUPPORT DE BÄCHE HORIZONTAL -W4L13839

(2) 1"x33/8"x483/4"(24x86x1237)

H6 PLANCHE DE TOIT - W4L06950

(4) 1^ 33 / 8^ 403 / 8^ (24x86x1025)

H7 PLANCHE DE SOL DE BANC -W4L06967

(2) 1^ 33 / 8^ 181 / 8^ (24x86x460)

H8 MONTANT DU BANC -W4L06968

1"3/8"x11 3/4"(24x86x300)

Hg SUPPORT DE SIEGE DE BANC -W4L06969
(2) 1''x33/8''x61/2''(24x86x166)

H12 SIEGE DE BANC-W4L13837

1"x3 3/8"x26"(24x86x660)

J1 RAIL MURAL -W4L06900
(1) 1^ 23 / 8^ 407 / 8^ (24x60x1038)
J3 CALE ANGULAIRE -W4L06905
(1) 1"x23/8"x47 1/4" (24x60x1200)

J5 SUPPORT D'AUVENT-W4L06908

1"x23/8"x113/4"(24x60x298)

J7 RAIL D'ECHELLE - W4L13846

(1) 1"x23/8"x503/8"(24x60x1279)

J9 PLANCHDE SUPPORT-W4L06064

(4) 1''x23/8''x3'' (24x60x76)

H10 RAIL DE SOL-W4L07317
（1）1"x33/8"x421/8"(24x86x1070)

H81 CALE DE BARRE DE SINGE -W4L13849

(2) 1^ 33 / 8^ 185 / 8^ (24x86x474)

J2 SUPPORT D'ETAGERE -W4L06903

(2) | 1"x23/8"x23/8" (24x60x60)

J4 PANNEAU D'AUVENT -W4L06906

(2) 1^ 23 / 8^ 141 / 8^ (24x60x358)

J6 RAIL D'ECHELLE -W4L13845

(1) 1"x23/8"x503/8"(24x60x1279)

J8 PLANCHE DE MUR-W4L06947

(1) 1''x23/8''x25'' (24x60x634)

.110PLANCHEDETOIT-W4L06952

(2) 1^ 23 / 8^ 4^ (24x60x102)

-Composants en bois (pas à l'échelle)

K1 PLANCHE DE SOL -W4L13848

(1) 5 / 8^ 51 / 4^ 803 / 8^ (16x134x2043)

2

K2 PLANCHE DE SOL -W4L06894

(4) 5 / 8^x51 / 4^x431 / 4^*(16x134x1097)

K3 PLANCHE DE SOL -W4L06896

(2) 5 / 8''x51 / 4''x421 / 8'' (16x134x1070)

K4 PLANCHE DE SOL -W4L13847

(1) 5 / 8^ 51 / 4^ 611 / 2^ (16x134x1564)

K5 ÉTAGÈRE DE SERVICE - W4L06902

(1) 5 / 8^ 51 / 4^ 407 / 8^ (16x134x1038)

M1 PLANCHE DE SECURITE - W4L06895

(1) 5 / 8^ 33 / 8^ 407 / 8^ (16x86x1038)

M3 ÉCHELON - W4L06912

(1) 5 / 8^ 33 / 8^ 201 / 4^ (16x86x515)

M5 RAIL DE SOL-W4L06914

-Composants en bois (pas à l'échelle)

M77 CALE DE TOBOGGAN -W100544 (1) 5/8"x3 3/8"x17 1/4" (16x86x438)

M78 CALE CENTRALE DE TOBOGGAN - W100545 (2) 5/8"x3 3/8"x17 1/4" (16x86x438)

M82 PLANCHE DE SOL DE BARRE DE SINGE -W4L13850 (1) 5/8"x3 3/8"x39 5/8"(16x86x1006)

N1 PANNEAU D'AUVENT - W4L06907 (1) 5/8"x2 3/8"x34 1/8" (16x60x866)

N3 PLANCHE RAYONS DE SOLEIL - W4L06955 (2) 5/8"x2 3/8"x11 3/4" (16x60x299)

O1 LATTE-W4L06901 5/8"x13/8"x131/4" (16x34x336)

O3 PLANCHÉ DE SÉCURITÉ - W4L06948 (2) 5/8"x1 3/8"x40 7/8"(16x34x1038)

N2 PLANCHE DE TOIT - W4L06953 (2) 5/8"x2 3/8"x33 1/8" (16x60x840)

N4 PLANCHE RAYONS DE SOLEIL -W4L06956 (4) 5/8"x2 3/8"x8 1/8" (16x60x205)

O2 LATTE-W4L06944 5/8"x13/8"x181/4"(16x34x465)

O4 PANNEAU D'AUVENT - W4L06957 (1) 5/8"x1 3/8"x32 1/4" (16x34x818)

Q2 SUPPORT DE SIÉGE DE BAC À SABLE - W4L06434 (4) 1"x4 3/8"x8" (24x112x202)

SB74 EXTENSION DE POUTRE DE BALANCOIRE - W4L06961 (1) 2"x5 1/4"x89 1/2" (50x134x2274)

T1 PLANCHE DE TOIT -W4L06951 (1) 1"x13/8"x48 3/4"(24x34x1237)

Y1 PLANCHE DE SOL -W4L13851 (1) 5/8"x4"x40 3/8" (16x102x1024)

W71 SUPPORT DE POUTRE DE BALANCOIRE - W4L13844 2"x3 3/8"x49 5/8" (50x86x1260)

Y2 PLANCHE DE SOL -W4L06917 (1) 5/8"x4"x403/8"(16x102x1024)

Y3 DEMI-LUNE RAYONS DE SOLEIL - W4L06954 (2) 5/8"x4"x12" (16x102x306)

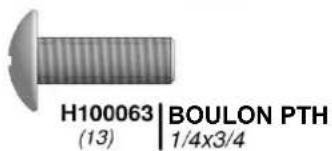

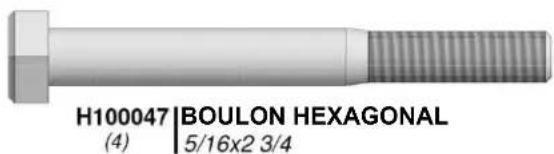

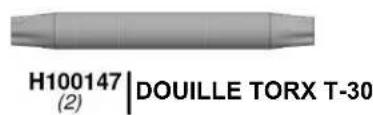

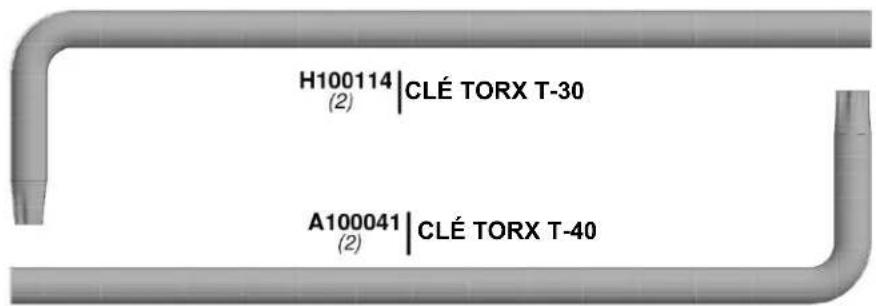

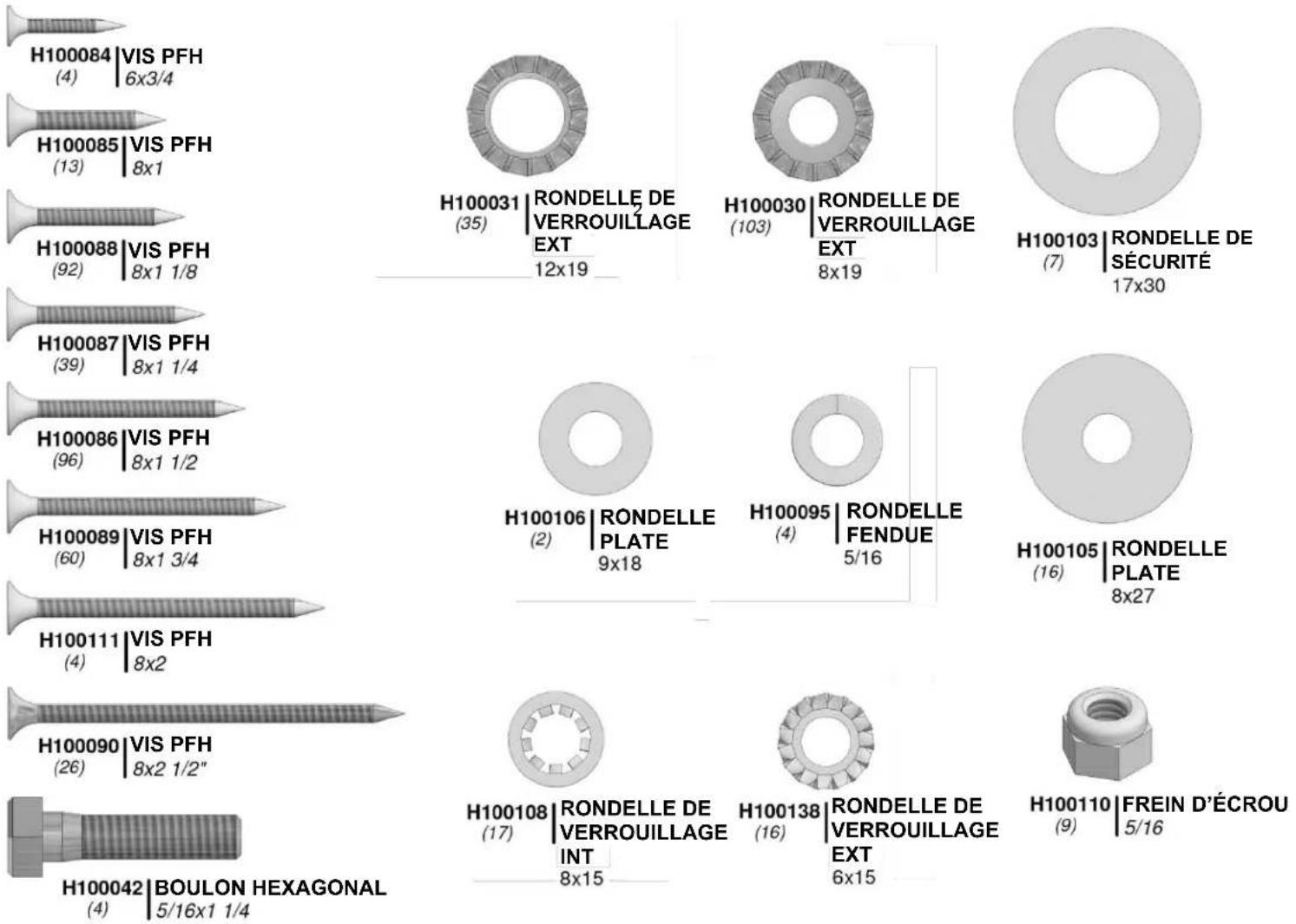

Composants matériels

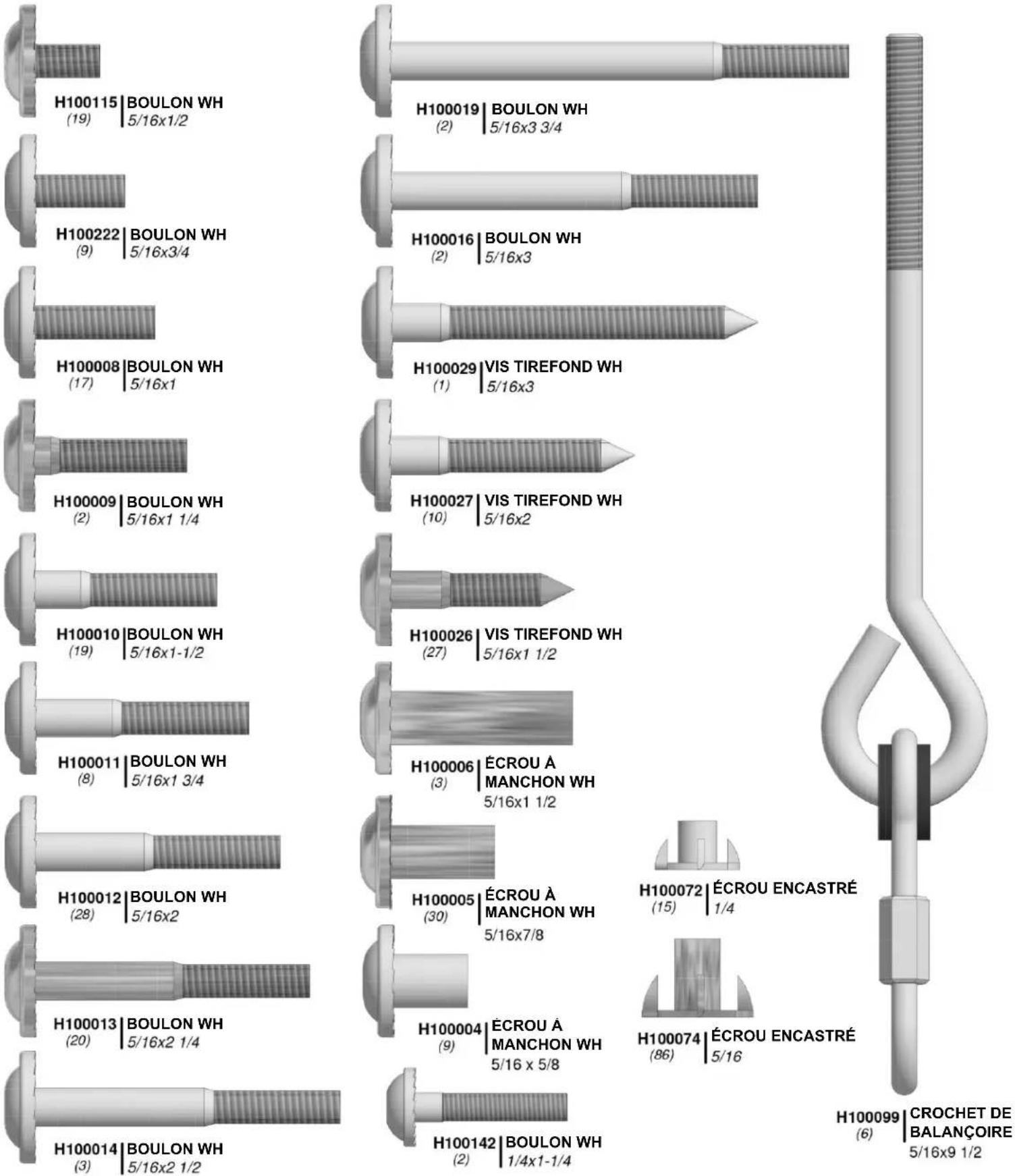

-Composants matériels

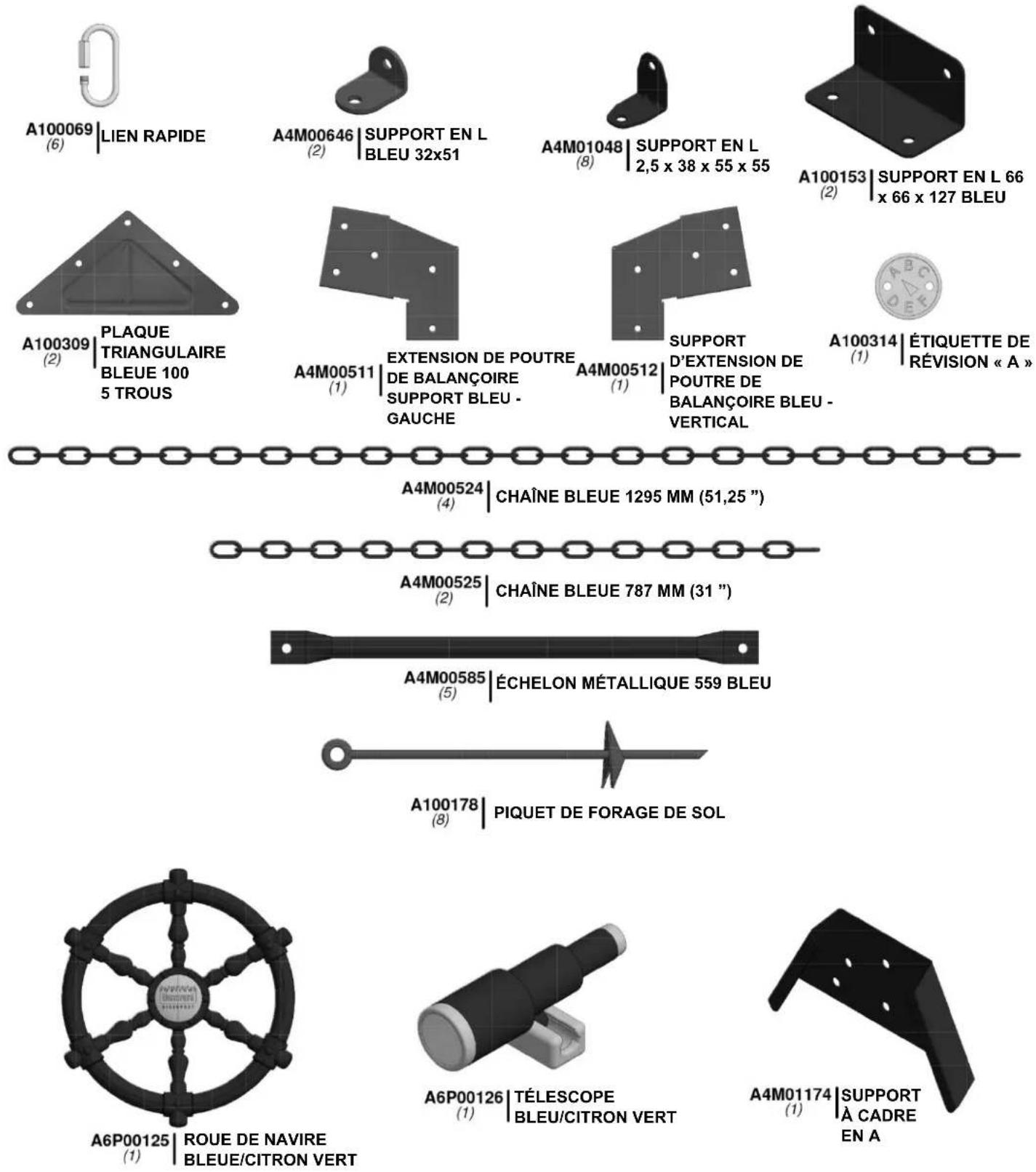

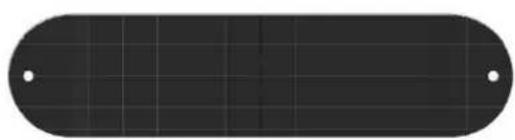

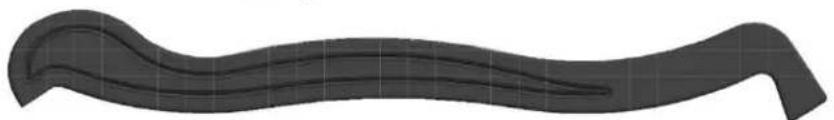

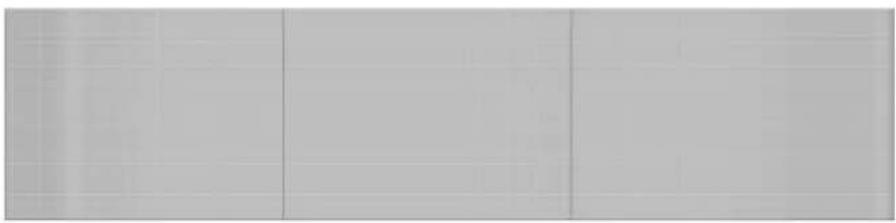

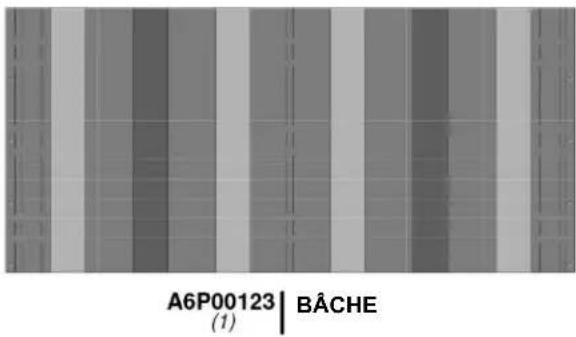

-Composants accessoires (pas à l'échelle)

Composants accessoires (pas à l'échelle).

A6P00124 AUVENT (1)

A6P00131 LIT DE TOBOGGAN 2,4 M (8 PI) CITRON VERT
A100161 | RAIL DE TOBOGGAN 2,4 M (8 PI) BLEU DROITE

A100162 | RAIL DE TOBOGGAN 2,4 M (8 PI) BLEU GAUCHE

A6P00133 SIEGDE BALANCOIRE BLEU (2) 559 MM (22")

A100164 ETIQUETTE D'IDENTIFICATION DE BYD (GRANDE) 3 Å 10 ANS

A6P00128PIERRE HC CITRON (2) VERT No 2

A6P00040PIERRE HC BLEUE No 2 (2)

A6P00129 PIERRE HC CANNEBERGE No 1

A6P00127 POIGNEE EN PLASTIQUE (4) CITRON VERT

A6P00134 TRAPÉZE BLEU

ÉTAPE 1 DE PRE-ASSEMBLAGE - TRI DES PIECES

Il est essentiel pour faciliter l'assemblage que vous preniez le temps de trier et d'organiser le bois et la quincaillerie.

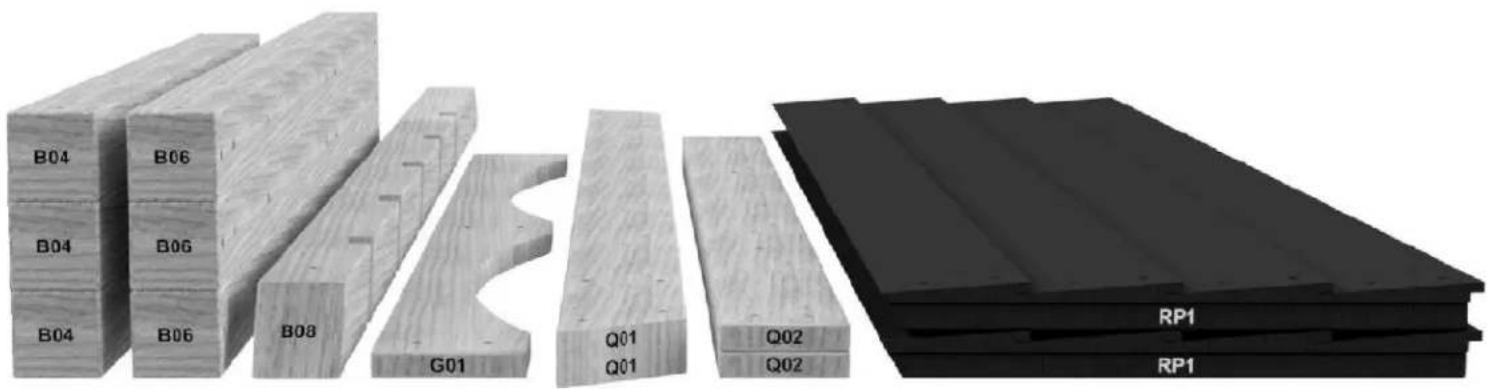

PIECES EN BOIS :

Organisez les pieces de bois selon le numero alphanumeric a trois chiffres estampille sur chaque planche (ex. P01).
- S'il y a plusieurs planches avec le même numero estampillé, empilez ces pieces ensemble.
- Les tampons se trouvent sur la surface plane ou aux extrémités des planches.
- Prévoyez beaucoup d'espace - les pieces de bois peuvent prendre beaucoup de place.

REMARQUE: LES CARTONS NE SONT PAS ORGANISÉS PAR NUMÉRO DE PLANCHÉ.

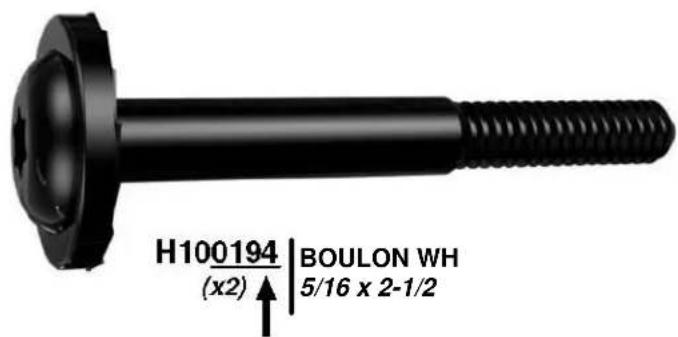

PIECES DE QUINCAILLERIE:

• Nous vous recommendons d'avoir une table séparée pour organiser les pieces de quincaillerie.
• Les sacs de pieces de quincaillerie comportent un numero de piece alphanumeric a sept chiffres.
• Vous pouvez organiser vos pieces de quincaillerie par nombre de piece ou les groupe par type de piece (c.-à-d. boulons, écrous, etc.).
  Lors de l'assemblage, il vous suffit de vous reporter aux quatre derniers chiffres du numero.

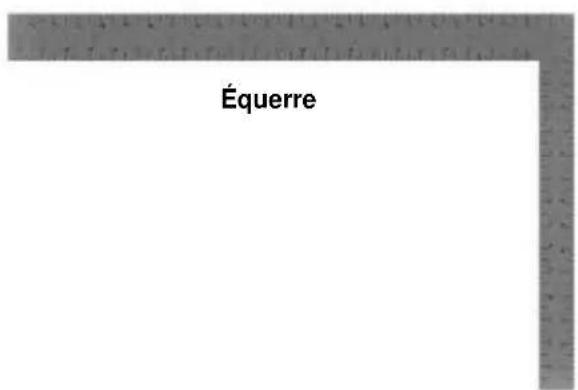

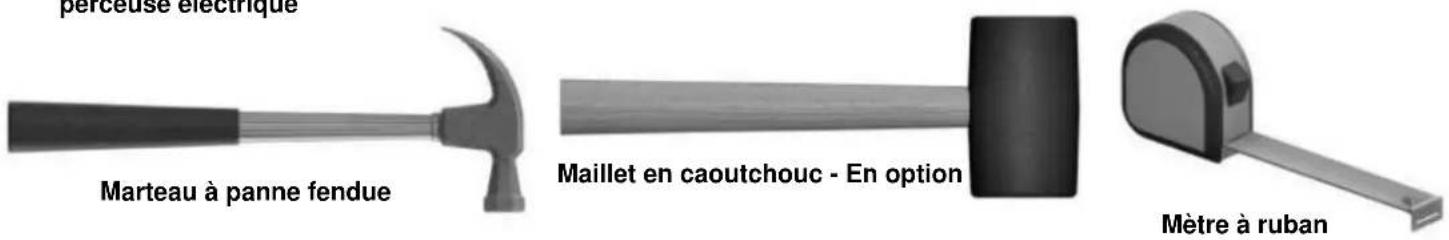

PRE-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES

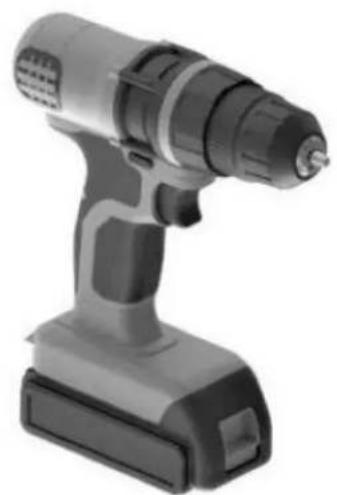

Perceuse sans fil ou perceuse electrique

Accessoires de la perceuse : Tete cruciforme

Mèches de 1/8 po, 3/16 po, 3/8 po et 7/16 po
Tournevis cruciforme

Clés ouvertes de 1/2 po et 9/16 po

Clé à cliquet de 3/8 po, douilles standard de 1/2 po et 9/16 po, douilles profondes de 1/2 po et 9/16 po

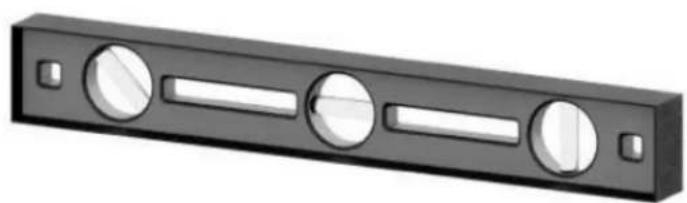

Niveau de 24 po

PRE-ASSEMBLAGE ÉTAPE 3 - CHOISISSEZ VOTRE MÉTHODE D'ASSEMBLAGE

Plusieurs types d'instructions de montage vous sont proposés.

1. Manuel d'assemblage imprimé inclus avec votre produit
2. Application BILT - Instructions interactives en 3D
3. Combinaison du manuel imprimé et de l'application BILT (remarque : les numéroes d'étape peuvent différer entre les deux méthodes)

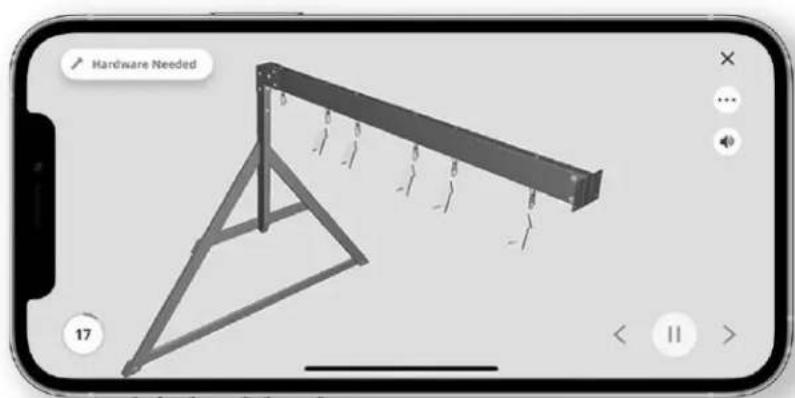

Scannez pour des instructions 3D facies

Telechargez l'application BILT avant de commencer

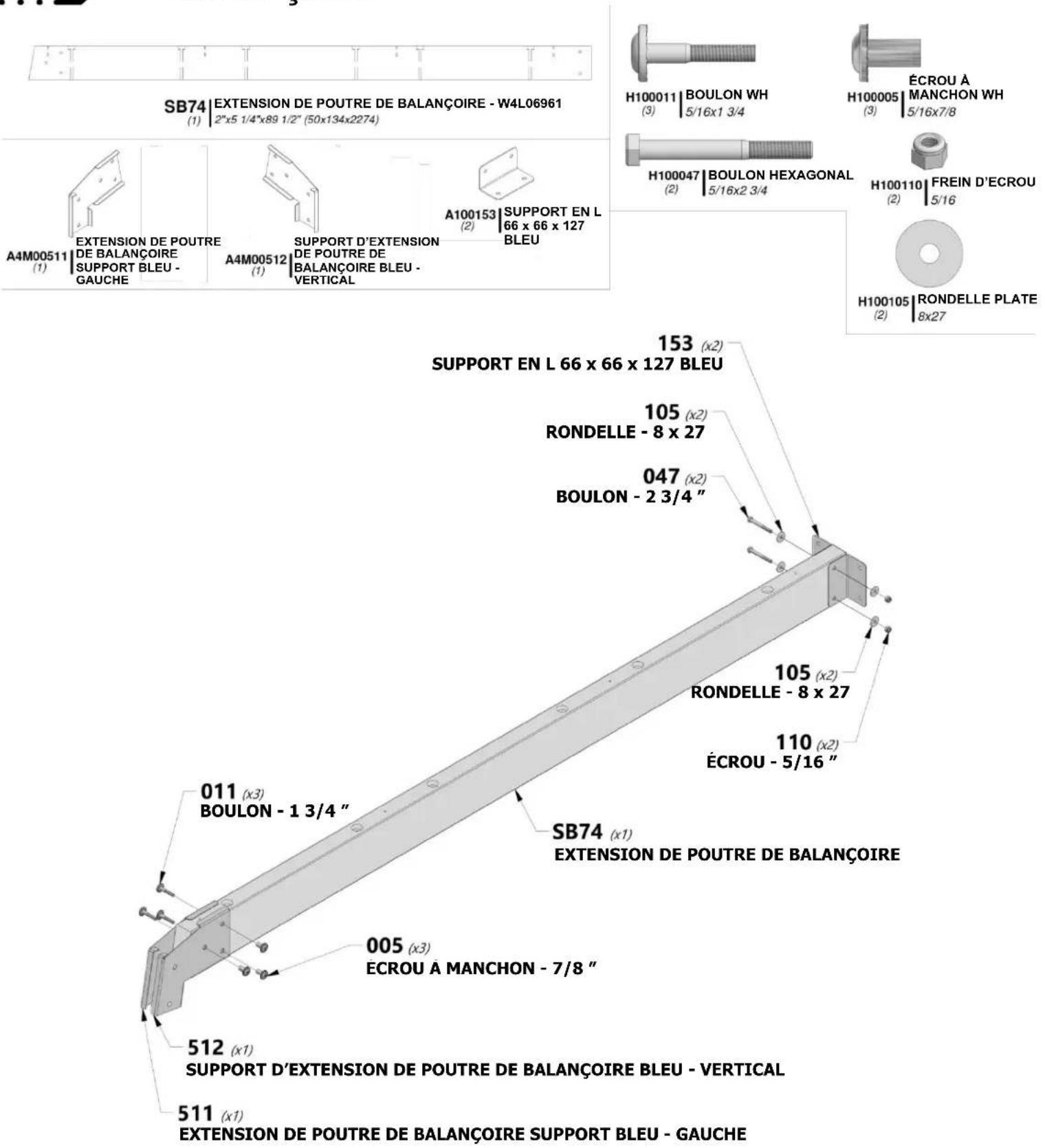

ÉTAPE 1

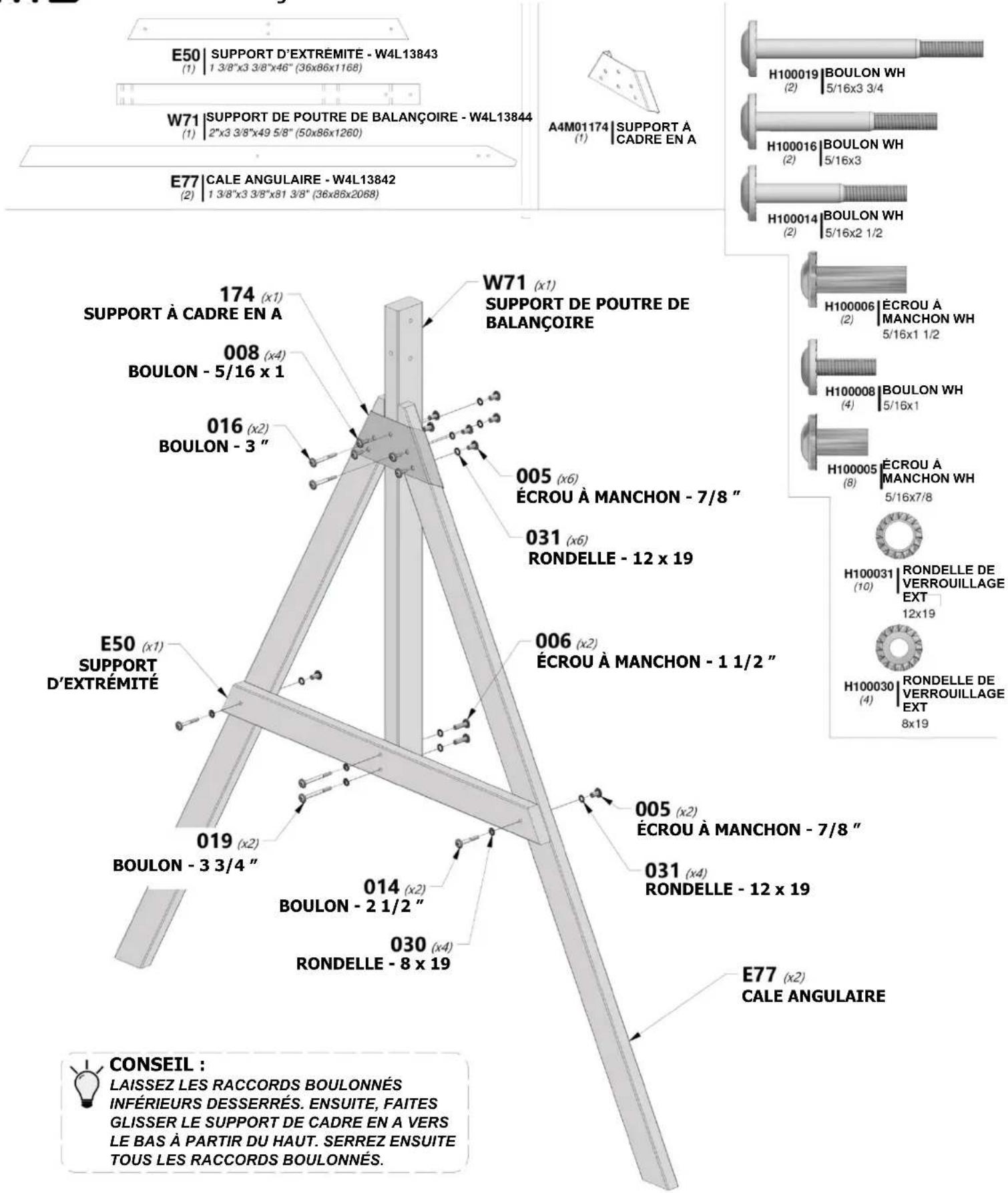

ÉTAPE 2

ÉTAPE 3

ASSEMBLAGE A CADRE EN A
