Type de produit	Agrafeuse sans fil à clous
Marque	RYOBI
Modèle	P330
Alimentation	Pile lithium-ion 18 V (non incluse)
Capacité du magasin	105 clous
Type d’attaches	Agrafes calibre 15
Longueur des attaches	25,4 à 63,5 mm (1 à 2,5 po)
Modes de déclenchement	Séquence unique et déclenchement par contact
Réglage de profondeur	Oui, par molette
Réglage de pression d’air	Oui, par levier
Verrouillage de tir à vide	Oui (lorsque 0-5 clous restants)
Éclairage DEL	Oui, avec interrupteur sur la poignée
Diagnostic rétroactif	Oui, par témoin DEL
Crochet de ceinture	Oui, amovible (gauche ou droite)
Coussinet de protection	Oui, amovible avec compartiment de rangement
Applications	Finition, moulures, plinthes, ébénisterie, etc.
Dimensions (L x l x h)	Environ 300 x 200 x 80 mm
Poids (sans pile)	Environ 1,5 kg
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Protection oculaire obligatoire (ANSI Z87.1) ; toujours retirer la pile avant entretien
Pièces détachées	Utiliser exclusivement des pièces d’origine RYOBI
Réparabilité	Confier à un centre de réparations agréé RYOBI
Garantie	3 ans (preuve d’achat requise)
Service client	1-800-525-2579 (États-Unis)

FOIRE AUX QUESTIONS - P330 RYOBI

Comment charger les agrafes dans l'agrafeuse P330 ?

Retirez d'abord le bloc-piles. Appuyez sur le bouton de déverrouillage et glissez le poussoir vers l'arrière jusqu'à ce qu'il s'enclenche. Insérez une bande d'agrafes dans le magasin, pointes vers le bas, en vous assurant que la pointe est parallèle au bord inférieur. Appuyez de nouveau sur le bouton de déverrouillage pour relâcher le poussoir.

Comment régler la profondeur d'enfoncement ?

Retirez la pile. Tournez la molette de réglage de profondeur (gauche/droite) pour modifier la profondeur. Réinstallez la pile, activez l'outil avec l'interrupteur DEL, puis effectuez un essai jusqu'à obtenir la profondeur désirée.

Comment passer du mode séquence unique au mode contact ?

Retirez la pile. Faites glisser le sélecteur de mode sur la position souhaitée : (I) pour séquence unique, (J) pour contact. Réinstallez la pile. Le mode séquence nécessite d'appuyer d'abord le contact contre la pièce puis la gâchette ; le mode contact permet un tir rapide en maintenant la gâchette enfoncée.

Que faire si l'outil ne tire pas d'agrafes ?

Vérifiez que le bloc-piles est chargé et correctement installé. Assurez-vous que le magasin contient des agrafes et que le poussoir n'est pas bloqué. Vérifiez que le sélecteur de mode est en bonne position. Si le témoin DEL clignote, consultez la section dépannage.

Comment débloquer une agrafe coincée ?

Retirez toujours la pile en premier. Retirez les agrafes du magasin. Ouvrez le couvercle de déblocage en soulevant le loquet. Utilisez un tournevis à lame plate pour repousser le mécanisme d'entraînement vers l'arrière et libérer l'agrafe. Retirez l'agrafe tordue, refermez et verrouillez le couvercle.

Quelles sont les agrafes compatibles avec le P330 ?

Utilisez exclusivement des agrafes calibre 15 (bandes collées) de longueur comprise entre 25,4 et 63,5 mm (1 à 2,5 po). L'utilisation d'agrafes non recommandées peut causer des bourrages et des blessures.

Comment entretenir l'agrafeuse P330 ?

Nettoyez l'outil avec un chiffon sec pour enlever la poussière et la graisse. N'utilisez jamais de solvants comme l'essence ou les liquides de frein. Gardez le magasin propre et lubrifié légèrement si nécessaire. Faites réviser l'outil par un centre agréé en cas de problème.

Pourquoi le témoin DEL clignote-t-il rapidement ?

Un clignotement rapide indique généralement que le bloc-piles est faible ou épuisé. Rechargez la pile. Si le problème persiste, retirez et réinstallez la pile. Si le clignotement continue, l'outil peut nécessiter une réparation.

Puis utiliser l'agrafeuse sans pile ?

Non, le P330 est un outil sans fil fonctionnant exclusivement avec un bloc-piles lithium-ion 18 V (modèles RYOBI compatibles). Il ne peut pas être utilisé sur secteur.

Quelle est la garantie de l'agrafeuse P330 ?

RYOBI offre une garantie limitée de 3 ans à compter de la date d'achat. Une preuve d'achat est requise. Pour toute réclamation, contactez le service client au 1-800-525-2579 ou rendez-vous sur www.ryobitools.com.

MODE D'EMPLOI P330 RYOBI

Avertissements de sécurité générales relatives aux outils électriques.....2-3 Avertissements de sécurité relatifs à la cloueuse de finition....3-5 Symboles....6 Glossaire....7 Caractéristiques....8 Assemblage....8 Utilisation....8-11 Dépannage....11 Entretien....12 Illustrations....13-15 Commande de pièces et dépannage....Page arrière

AVERTISSEMENT : Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation avant d'employer ce produit.

CONSERVER CE MANUEL POUR RÉFÉRENCE FUTURE

Lire tous les avertissements et toutes les instructions. Ne pas suivre l'ensemble des avertissements et des instructions peut entraîner une électrocution, un incendie ou des blessures graves.

Conserver les avertissements et les instructions à des fins de référence ultérieure. Le terme « outil motorisé », utilisé dans tous les avertissements ci-dessous, désigne tout outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

Garder le lieu de travail propre et bien éclairé. Les endroits encombrés ou sombres sont propices aux accidents. Ne pas utiliser d'outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles risquant d'enflammer les poussières ou vapeurs. Garder les enfants et badauds à l'écart pendant l'utilisation d'un outil électrique. Les distractions peuvent causer une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

Les fiches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modifier la fiche, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de fiche avec des outils mis à la terre. Les fiches et prises non modifiées réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces mises à la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis à la terre. Ne pas exposer les outils électriques à l'eau ou à l'humidité. La pénétration d'eau dans ces outils accroît le risque de choc électrique. Ne pas maltraiter le cordon d'alimentation. Ne jamais utiliser le cordon d'alimentation pour transporter l'outil et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Un cordon endommagé ou emmêlé accroît le risque de choc électrique. Pour les travaux à l'extérieur, utiliser un cordon spécialement conçu à cet effet. Utiliser un cordon conçu pour l'usage extérieur pour réduire les risques de choc électrique. S'il est nécessaire d'utiliser l'outil électrique dans un endroit humide, employer un dispositif interrupteur de défaut à la terre (GFCI). L'utilisation d'un GFCI réduit le risque de décharge électrique.

Utiliser ce produit uniquement avec les piles et les chargeurs indiqués dans le supplément de raccordement pour chargeur/outils/piles/appareil n° 987000-432.

SÉCURITÉ PERSONNELLE

■ Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet outil en état de fatigue ou sous l'influence de l'alcool, de drogues ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner des blessures graves. - Utiliser l'équipement de sécurité. Toujours porter une protection oculaire. L'équipement de sécurité, tel qu'un masque filtrant, des chaussures de sécurité, un casque ou une protection auditive, utilisé dans des conditions appropriées réduira le risque de blessures. - Éviter les démarrages accidentels. S'assurer que le commutateur est en position d'arrêt avant de brancher l'outil. Porter un outil avec le doigt sur son commutateur ou brancher un outil dont le commutateur est en position de marche peut causer un accident. ■ Retirer les clés de réglage avant de mettre l'outil en marche. Une clé laissée sur une pièce rotative de l'outil peut causer des blessures. ■ Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Ceci permettra de mieux contrôler l'outil en cas de situation imprévue. ■ Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces en mouvement. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les pièces en mouvement. Si les outils sont équipés de dispositifs de dépoussiérage, s'assurer qu'ils sont connectés et correctement utilisés. L'usage de ces dispositifs de dépoussiérage peut réduire les dangers présentés par la poussière. ■ Ne porter ni vêtements amples, ni bijoux. Attacher ou couvrir les cheveux longs. Les vêtements amples, bijoux et cheveux longs peuvent se prendre dans les ouïes d'aération. ■ Ne pas utiliser l'outil sur une échelle ou un support instable. Une bonne tenue et un bon équilibre permettent de mieux contrôler l'outil en cas de situation imprévue.

UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

■ Ne pas forcer l'outil. Utiliser l'outil approprié pour l'application. Un outil approprié exécutera le travail mieux et de façon moins dangereuse s'il est utilisé dans les limites prévues. ■ Ne pas utiliser l'outil si le commutateur ne permet pas de le mettre en marche ou de l'arrêter. Tout outil qui ne

AVERTISSEMENTS DE SÉCURITÉ RELATIFS À LA CLOUEUSE À PARQUET

peut pas être contrôlé par son commutateur est dangereux et doit être réparé.

■ Débrancher l'outil et/ou retirer le bloc-piles avant d'effectuer des réglages, de changer d'accessoire ou de remiser l'outil. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel de l'outil. ■ Ranger les outils motorisés hors de la portée des enfants et ne laisser personne n'étant pas familiarisé avec l'outil ou ces instructions utiliser l'outil. Dans les mains de personnes n'ayant pas reçu des instructions adéquates, les outils sont dangereux. ■ Entretenir les outils motorisés. Vérifier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème ne risque d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser de nouveau. Beaucoup d'accidents sont causés par des outils mal entretenus. Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et sont plus faciles à contrôler. - Utiliser l'outil, les accessoires et embouts, etc. conformément à ces instructions pour les applications pour lesquelles ils sont conçus, en tenant compte des conditions et du type de travail à exécuter. L'usage d'un outil motorisé pour des applications pour lesquelles il n'est pas conçu peut être dangereux.

UTILISATION ET ENTRETIEN DE LA PILE

■ Ne recharger qu'avec l'appareil spécifié par le fabricant. Un chargeur approprié pour un type de pile peut créer un risque d'incendie s'il est utilisé avec un autre type de pile. - Utiliser exclusivement le bloc-pile spécifiquement indiqué pour l'outil. L'usage de tout autre bloc peut créer un risque de blessures et d'incendie. Lorsque le bloc-piles n'est pas en usage, le garder à l'écart d'articles tels qu'attaches trombones, pièces de monnaie, clous, vis ou autres petits objets métalliques risquant d'établir le contact entre les deux bornes. La mise en court-circuit des bornes de piles peut causer des irritations ou des brûlures. En cas d'usage abusif, du liquide peut s'échapper des piles. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l'eau. En cas d'éclaboussure dans les yeux, consulter un médecin. Le liquide s'échappant des piles peut causer des irritations ou des brûlures.

DÉPANNAGE

■ Les réparations doivent être confiées à un technicien qualifié, utilisant exclusivement des pièces identiques à celles d'origine. Ceci assurera le maintien de la sécurité de l'outil. - Utiliser exclusivement des pièces identiques à celles d'origine pour les réparations. Se conformer aux instructions de la section Entretien de ce manuel. L'usage de pièces non autorisées ou le non-respect des instructions peut présenter des risques de choc électrique ou de blessures.

RÈGLES DE SÉCURITÉ RELATIVES AUX CLOUEUSE

■ Toujours présumer que l'outil contient des attaches. La manipulation inadéquate de la cloueuse peut provoquer un tir accidentel d'attaches et causer des blessures. ■ Ne pas pointer l'outil vers soi ou d'autres personnes. L'actionnement accidentel entraînera le tir d'une attache et causera des blessures. ■ Ne pas actionner l'outil s'il n'est pas fermement appuyé sur la pièce à clouer. Lorsque l'outil n'est pas en contact avec la pièce à clouer, l'attache peut être déviée de sa cible. Débrancher l'outil de la source d'alimentation lorsque des agrafes sont coincées dans l'outil. Tout en retirant une agrafe coincée, l'agrafeuse peut être activée accidentellement si elle est branchée. ■ Être prudent lors du retrait d'une attache bloquée. Le mécanisme peut être comprimé et l'attache peut être projetée avec force pendant la tentative de délogement. ■ Ne pas utiliser cette cloueuse pour fixer du câblage électrique. Cet outil n'est pas conçu pour fixer du câblage

électrique et peut endommager l'isolant des câbles et causer des risques d'électrocution et d'incendie.

■ Lorsque l'outil est utilisé pour un travail risquant de le mettre en contact avec des fils électriques cachés, le tenir par les surfaces de prise isolées. Le contact d'un dispositif de fixation avec un fil sous tension « électrifie » les pièces métalliques exposées de l'outil et peut électrocuter l'utilisateur. ■ Apprendre à connaître l'outil. Lire attentivement le manuel d'utilisation. Apprendre les applications et les limites de l'outil, ainsi que les risques spécifiques relatifs à son utilisation. Le respect de cette consigne réduira les risques d'incendie, de choc électrique et de blessures graves. ■ Toujours porter une protection oculaire avec écran de protection latéral certifiée conforme à la norme ANSI Z87.1. Les lunettes de vue ordinaires ne sont munies que de verres résistants aux chocs. Ces dernières ne sont PAS des lunettes de sécurité. Le respect de cette règle réduira les risques de blessures graves.

RÈGLES DE SÉCURITÉ RELATIVES AUX CLOUEUSES

Lors du chargement, de l'utilisation ou de l'entretien de cet outil, l'opérateur et les personnes se trouvant sur le lieu de travail doivent TOUJOURS porter un dispositif de protection oculaire à protection FRONTALE et LATÉRALE, conforme aux normes ANSI. Une telle protection est requise, car les clous, agrafes et débris projetés peuvent causer des lésions oculaires graves. Il incombe à l'employeur et/ou à l'utilisateur de veiller à ce qu'une protection oculaire adéquate soit utilisée. Nous recommandons d'utiliser un masque facial à champ de vision se portant par-dessus des lunettes de vue ou de sécurité et protégeant des débris projetés sur le devant et les côtés. Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1. ■ Des équipements de protection supplémentaires sont requis dans certains environnements. Par exemple, le lieu de travail peut présenter un niveau de bruit susceptible d'entraîner des lésions auditives. Il incombe à l'opérateur et à l'utilisateur de veiller à ce qu'une protection auditive soit fournie et utilisée par l'opérateur et les autres personnes se trouvant sur le lieu de travail. Certains environnements requièrent le port d'un casque. Il incombe à l'employeur et/ou à l'utilisateur de veiller à ce qu'un casque conforme à la norme ANSI Z89.1-1997 soit utilisé. ■ Excepté pour planter des clous, garder les doigts à l'écart de la gâchette, pour éviter un déclenchement accidentel. - Utiliser l'équipement de sécurité. Toujours porter une protection oculaire. Suivant les conditions, le port d'un masque antipoussière, de chaussures de sécurité, d'un casque ou d'une protection auditive est recommandé. ■ Protection respiratoire. Porter un masque facial ou un masque antipoussière si le travail produit de la poussière. Le respect de cette consigne réduira les risques de blessures graves. ■ Protection auditive. Porter une protection auditive lors de l'utilisation prolongée. Le respect de cette règle réduira les risques de blessures graves. - Les outils fonctionnant sur piles n'ayant pas besoin d'être branchés sur une prise secteur, ils sont toujours en état de fonctionnement. Tenir compte des dangers possibles lorsque l'outil n'est pas en usage et lors du remplacement des piles. Le respect de cette consigne réduira les risques d'incendie, de choc électrique et de blessures graves. ■ Ne pas placer les outils électriques sans fil ou leurs piles à proximité de flammes ou d'une source de chaleur. Ceci réduira les risques d'explosion et de blessures. ■ Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne jamais utiliser un bloc-piles ou un chargeur qui est tombé, a été écrasé, a reçu un choc violent ou a été endommagé de quelque façon que ce soit. Une pile endommagée risque d'exploser. Éliminer immédiatement toute pile endommagée, selon une méthode appropriée.

■ Les piles peuvent exploser en présence d'une source d'allumage, telle qu'une veilleuse. Pour réduire les risques de blessures graves, ne jamais utiliser un appareil sans fil, quel qu'il soit, en présence d'une flamme vive. En explosant, une pile peut projeter des débris et des produits chimiques. En cas d'exposition, rincer immédiatement les parties atteintes avec de l'eau. ■ Ne pas recharger un outil fonctionnant sur piles dans un endroit humide ou mouillé. Ne pas utiliser, remiser ou charger le bloc-piles ou produits dans des emplacements où la température est inférieure à 10 °C (50 °F) ou supérieure à 38 °C (100 °F). Ne pas ranger l'outil à l'extérieur ou dans un véhicule. Si l'outil est utilisé de façon intensive ou sous des températures extrêmes, des fuites de piles peuvent se produire. En cas de contact du liquide avec la peau, rincer immédiatement la partie atteinte avec de l'eau savonneuse, puis neutraliser avec du jus de citron ou du vinaigre. En cas d'éclaboussure dans les yeux, les rincer à l'eau fraîche pendant au moins 10 minutes, puis contacter immédiatement un médecin. Le respect de cette règle réduira les risques de blessures graves. L'outil ne doit être utilisé que pour les applications pour lesquelles il est conçu. Ne pas décharger des clous dans le vide. ■ Cet outil ne doit être utilisé que pour les applications pour lesquelles il est conçu. - Utiliser seulement les agrafes recommandées pour cet outil. L'utilisation du mauvais type d'agrafes pourrait nuire au débit des agrafes et entraîner des bourrages d'agrafes ainsi que l'éjection des clous de l'outil à des angles irréguliers. Si le débit des agrafes n'est pas constant et fluide, cesser de les utiliser sur le champ. Les bourrages et un débit d'agrafes irrégulier peuvent occasionner des blessures graves. ■ Ne jamais utiliser cet outil de façon à ce qu'un clou puisse être dirigé vers quoi que ce soit d'autre que la pièce à clouer. ■ Ne pas utiliser cet outil comme un marteau. ■ Toujours transporter l'outil par la poignée. ■ Ne pas altérer ou modifier cet outil, ni l'utiliser pour des fonctions autres que celles prévues, sans autorisation préalable de son fabricant. - Ne jamais oublier qu'un usage incorrect ou abusif de cet outil peut mettre l'opérateur et les autres personnes présentes en danger. ■ Ne jamais bloquer la gâchette ou le contact de la cloususe en position de déclenchement avec du ruban adhésif ou un quelconque autre système. ■ Ne jamais laisser l'outil sans surveillance avec le bloc-piles installé. ■ Ne pas utiliser cet outil s'il ne comporte pas d'autocollant d'avertissement.

RÈGLES DE SÉCURITÉ RELATIVES AUX CLOUEUSE

Garder l'outil et sa poignée secs, propres et exempts d'huile ou de graisse. Toujours utiliser un chiffon propre pour le nettoyage. Ne jamais utiliser de liquide de freins, d'essence, de produits à base de pétrole ou de solvants forts pour nettoyer l'outil. Le respect de cette règle réduira les risques de perte du contrôle et d'endommagement du boîtier en plastique.

UTILISATION

■ Ne pas utiliser l'outil si la gâchette ne fonctionne pas correctement. Tout outil qui ne peut pas être contrôlé par la gâchette est dangereux et doit être réparé. ■ Vérifier le mécanisme de contact de la tête de l'outil fréquemment. Ne pas utiliser l'outil si le mécanisme de déclenchement par contact ne fonctionne pas correctement, car l'éjection accidentelle d'une agrafe pourrait se produire. Ne pas empêcher le fonctionnement correct du mécanisme de contact de la tête de la cloueuse. ■ Ne pas utiliser un outil qui ne fonctionne pas correctement. ■ Toujours présumer que l'outil contient des clous / agrafes. ■ Ne pas transporter l'outil avec le doigt sur la gâchette. Un clou pourrait être éjecté accidentellement.

■ Toujours manipuler l'outil avec précaution :

• Respecter cet outil comme tout équipement de travail.
• Ne pas l'utiliser comme un jouet.
• Ne jamais appuyer sur la gâchette si la tête de l'outil n'est pas dirigée vers la pièce à clouer.
• Garder toutes les personnes présentes à distance sûre de l'outil, car un éventuel déclenchement accidentel pourrait entraîner des blessures.

■ Le choix de la méthode de déclenchement est important. Voir les options de déclenchement dans le manuel.

■ Ne pas tenir l'outil par la face avant du chargeur. Tenir les mains, la tête et toute autre partie du corps à distance du point d'éjection des clous, près du chargeur, afin d'éviter des blessures graves.

■ Ne pointer l'outil ni vers soi, ni vers quiconque, qu'il contienne des clous ou non.

N'actionner l'outil que pour planter un clou dans la pièce à assujettir.

■ Toujours s'assurer que la surface de contact est exactement positionnée sur la pièce à clouer. Un positionnement seulement partiel de la surface de contact sur la pièce à clouer peut occasionner des blessures graves

car l'agrafe risque d'être éjectée complètement à côté de la pièce.

■ Ne pas planter de clous près du bord du matériau. La pièce à clouer peut se fendre, causant un ricochet du clou, qui risque alors de blesser l'opérateur ou une autre personne présente. Ne pas oublier que le clou peut suivre le grain du bois et que sa pointe peut ressortir inopinément par le bord de la planche. Garder les mains et toutes les parties du corps à l'écart du point à clouer. Au besoin, assujettir la pièce à clouer avec des serre-joint pour garder les mains à l'écart de la zone dangereuse. S'assurer que la pièce à clouer est correctement assujettie avant d'appuyer la cloueuse à sa surface. Le contact de la cloueuse peut causer un déplacement inopiné de la pièce. ■ Lors du travail dans des endroits confinés, garder le visage et le corps à l'écart de l'arrière de l'outil. Un recul brusque peut projeter la cloueuse contre le corps, en particulier lors du clouage de matériaux denses. ■ Durant l'utilisation normale de l'outil, un recul se produit lorsqu'un clou est planté. Ce recul est normal. Ne pas essayer de l'empêcher en maintenant l'outil contre la pièce à clouer. Empêcher le recul pourrait causer l'éjection d'un second clou. Le non respect de cette mise en garde peut entraîner des blessures graves. ■ Ne pas planter un clou sur un autre ou avec l'outil à un angle trop prononcé, car le clou pourrait dévier et blesser quelqu'un.

CHARGEMENT DE L'OUTIL

■ Ne pas charger l'outil lorsque l'une des commandes de déclenchement est activée.

Lors du chargement de l'outil :

■ Ne jamais placer une main ou une partie quelconque du corps devant la tête de l'outil. ■ Ne jamais pointer l'outil sur qui que ce soit. ■ Ne pas appuyer sur la gâchette ou sur le mécanisme de contact, car l'outil pourrait éjecter une agrafe, risquant blesser quelqu'un.

CONSERVER CES INSTRUCTIONS

■ Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs éventuels. Si cet outil est prêté, il doit être accompagné de ces instructions.

SYMBOLES

Les termes de mise en garde suivants et leur signification ont pour but d'expliquer le degré de risques associé à l'utilisation de ce produit.
SYMBOLE	SIGNAL	SIGNIFICATION
	DANGER :	Indique une situation dangereuse qui, si elle n'est pas évitée, aura pour conséquences des blessures graves ou mortelles.
	AVERTISSEMENT :	Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles.
	ATTENTION :	Indique une situation dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou de gravité modérée.
	AVIS :	(Sans symbole d'alerte de sécurité) Indique les informations jugées importantes sans toutefois représenter un risque de blessure (ex. : messages concernant les dommages matériels).

Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques. SYMBOLE NOM DÉSIGNATION / EXPLICATION
	Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
	Lire le manuel d’utilisation	Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
	Protection oculaire	Toujours porter une protection oculaire avec écrans latéraux certifiée conforme à la norme ANSI Z87.1.
	Garder les mains à l’écart Garder les mains et le corps à l’écart de de la décharge de l’outil.
	Avertissement concernant l’humidité	Ne pas exposer à la pluie ou l’humidité.
	Symboles de recyclage	Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales ou gouvernementales peuvent interdire de jeter les piles dans les ordures ménagères. Consulter les autorités locales compétentes pour les options de recyclage et/ou l’élimination.
V Volts Tension
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
min Minutes Temps
---	Courant continu Type ou caractéristique du courant
n0	Vitesse à vide	Vitesse de rotation à vide
.../min	Par minute	Tours, coups, vitesse périphérique, orbites, etc., par minute

GLOSSAIRE

Activer (commandes de l'outil)

Mettre une commande sur une position déclenchant ou permettant de déclencher l'outil.

Actionner (outil)

Causer le mouvement des pièces conçues pour chasser une agrafe.

Système de déclenchement

Gâchette, déclencheur par contact et / ou autre commande qui, utilisées séparément ou conjointement déclenchent l'outil.

- Déclenchement par séquence unique

Système de déclenchement comprenant plus d'une commande et dont les commandes doivent être actionnées dans un ordre donné pour déclencher l'outil. Le déclenchement peut être répété lorsqu'une commande, autre que le déclencheur par contact, est relâchée, puis actionnée de nouveau.

- Déclenchement par contact

Système de déclenchement comprenant plus d'une commande et dont les commandes doivent être actionnées dans n'importe quel ordre pour déclencher

l'outil. Le déclenchement peut être répété lorsqu'une commande est relâchée, puis actionnée de nouveau.

Pièce de fixation

Agrafe, cheville, clou de finition ou autre pièce de fixation conçue et fabriquée pour être utilisée pour les outils répondant à cette norme.

Blocage

Obstruction dans le système d'alimentation ou de décharge de l'outil.

Commande

Dispositif qui, séparément ou en conjonction avec un système, peut causer le déclenchement de l'outil.

Gâchette

Commande de l'outil actionnée par le doigt de l'opérateur.

Pièce

Objet dans lequel un clou, une agrafe ou autre pièce de fixation est enfoncé par l'outil.

Contact de déclenchement

Pièce ou partie de l'outil conçue pour le déclencher par contact avec la pièce à assujettir.

CARACTÉRISTIQUES

FICHE TECHNIQUE

Moteur....18 V c.c.

Capacité du magasin ....105 clous

Type de pièces de fixation....Calibre 15

Longueur du clou de finition.....25,4 à 63,5 mm (1 à 2,5 po)

ASSEMBLAGE

AVERTISSEMENT :

Ne pas utiliser le produit s'il n'est pas complètement assemblé ou si des pièces semblent manquantes ou endommagées. L'utilisation d'un produit dont l'assemblage est incorrect ou incomplet ou comportant des pièces endommagées ou absentes représente un risque de blessures graves.

AVERTISSEMENT :

Ne pas essayer de modifier cet outil ou de créer des pièces et accessoires non recommandés. De telles altérations ou modifications sont considérées comme un usage abusif et peuvent créer des conditions dangereuses, risquant d'entraîner des blessures graves.

Si des pièces sont manquantes ou endommagées, appeler le 1-800-525-2579.

UTILISATION

AVERTISSEMENT :

Ne laissez pas la familiarité avec l'outil vous faire oublier la prudence. N'oubliez pas qu'une fraction de seconde d'inattention peut entraîner des blessures graves.

AVERTISSEMENT :

Retirez toujours la pile de l'outil lors de l'assemblage de pièces, des réglages, du nettoyage ou lorsque l'outil n'est pas utilisé. Retirer la pile empêche un démarrage accidentel pouvant causer des blessures graves.

AVERTISSEMENT :

Portez toujours une protection oculaire certifiée conforme à la norme ANSI Z87.1. Sans cette précaution, des objets peuvent être projetés dans les yeux et causer des lésions graves.

APPLICATIONS

Cet outil peut être utilisé pour les applications suivantes :

■ Finition et décoration (intérieur et extérieur) ■ Encadrement de portes et fenêtres ■ Montants de porte ■ Plinthes ■ Moulure couronnée

Ébénisterie ■ Moulures de plinthes et cimaises ■ Moulures ■ Escaliers ■ Cadres de portes et fenêtres ■ Protections murales Coffrages ■ Planchers en bois ■ Panneautage ■ Fabrication de meubles

AGRAFE POUR COURROIE

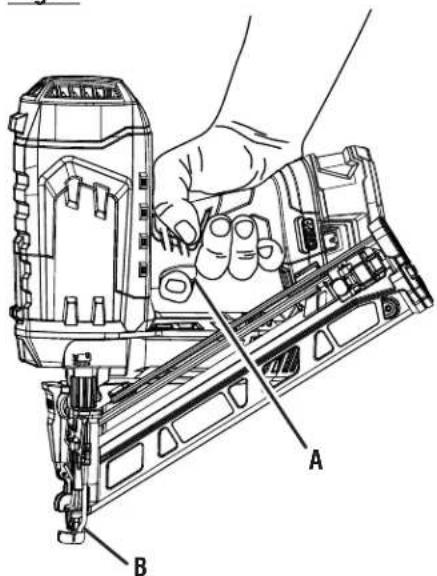

Voir la figure 1, page 13.

L'agrafe pour courroie peut être installée du côté gauche ou droit de la cloueuse, selon les préférences de l'utilisateur.

■ Alignez l'agrafe pour courroie et la vis avec l'orifice pour vis droit ou gauche. ■ Utilisez un tournevis à tête cruciforme (non fourni) pour visser fermement.

INSTALLATION / RETRAIT DU BLOC-PILES

Voir la figure 2, page 13.

Insérer le bloc-piles dans l'outil tel qu'illustré.

S'assurer que ses deux loquets latéraux s'engagent correctement et vérifier que le bloc-piles est solidement assujetti avant d'utiliser le produit.

Relâcher les loquets pour retirer le bloc-piles.

NOTE : Presser l'interrupteur d'éclairage DEL sur la prise pour activer la cloueuse.

Pour prendre connaissance des consignes de chargement, consulter le manuel d'utilisation des piles et des chargeurs.

UTILISATION

COUSSINET DE PROTECTION

Voir la figure 3, page 13.

Le coussinet de protection empêche de marquer ou d'érafler les bois tendres.

AVERTISSEMENT :

Retirer la pile de l'outil avant de retirer le coussinet de protection ou de le remettre en place. Ne pas prendre cette précaution peut entraîner des blessures graves.

Le coussinet peut être retiré en le tirant vers le bas et vers l'avant. Pour remettre le coussinet en place, le placer sur la tête et le pousser vers le haut pour l'engager.

Un compartiment de rangement du coussinet est prévu sur le magasin de l'outil. Ce compartiment contient un coussinet de rechange.

CHARGEMENT DES CLOUS

Voir les figures 4 et 5, pages 13 et 14.

■ Retirer le bloc-piles. ■ Appuyer sur le bouton de déverrouillage et glisser complètement le poussoir vers l'arrière du magasin jusqu'à ce qu'il s'enclenche fermement. La tête de l'outil étant dirigée à l'écart de soi, insérer une bande de clous dans le magasin. S'assurer que les clous sont à l'angle indiqué, leur pointe dirigée vers le bas.

NOTE : La pointe du clou doit être parallèle au bord inférieur du magasin.

AVERTISSEMENT :

Veiller à ne pointer l'outil ni vers soi, ni vers d'autres personnes lors du chargement de clous. Ne pas prendre cette précaution pourrait entraîner des blessures graves.

■ Appuyer sur le bouton de déverrouillage pour relâcher le poussoir et le laisser pousser les clous jusqu'au mécanisme d'entraînement. Le poussoir s'arrête lorsqu'il est appuyé contre l'extrémité de la bande de clous.

NOTE : Ne pas laisser le poussoir se rabattre brusquement.

AVERTISSEMENT :

Utiliser exclusivement les clous recommandés pour cet outil. L'usage d'autres clous peut causer un mauvais fonctionnement de l'outil, susceptible d'entraîner des blessures graves.

AVERTISSEMENT :

Ne jamais charger les clous avec la gâchette ou le mécanisme de déclenchement par contact activé. Cela pourrait entraîner des blessures graves.

RÉGLAGE DE LA PRESSION D'AIR

Voir la figure 6, page 14.

Le réglage de pression d'air dépend de la dimension des clous et du type de matériau à clouer.

Commencer par vérifier la profondeur d'enfoncement en enfonçant l'un des clous dans un morceau du même bois que la pièce à clouer.

Retirer le bloc-piles. Déplacer le levier de pression d'air vers la droite pour augmenter la pression d'air ou vers la gauche pour diminuer la pression d'air.

Il est possible d'obtenir la profondeur désirée simplement en réglant la pression d'air. Si des réglages fins sont nécessaires, utiliser le réglage de profondeur d'enfoncement de l'outil.

RÉGLAGE DE PROFONDEUR D'ENFONCEMENT

Voir la figure 7, page 14.

La profondeur d'enfoncement du clou peut être réglée au-delà de la pression d'air. Il est recommandé de faire un essai sur une chute afin de déterminer la profondeur requise pour l'application.

Pour déterminer la profondeur, régler d'abord la pression d'air, puis planter un clou d'essai. Pour obtenir la profondeur nécessaire, utiliser le réglage de profondeur d'enfoncement de l'outil. Les matériaux plus durs et des clous plus longs nécessiteront une force d'enfoncement plus grande du clou.

Retirer le bloc-piles. Tourner le réglage de profondeur d'enfoncement à gauche ou à droite pour modifier la profondeur d'enfoncement. Réinstaller le bloc-piles et réactiver l'outil en appuyant sur l'interrupteur du témoin situé sur la prise. Faire un essai d'enfoncement d'un clou après chaque réglage, jusqu'à ce que la profondeur désirée soit obtenue.

NOTE : Régler la profondeur d'enfoncement selon la profondeur minimale qui conviendra au travail à effectuer.

UTILISATION DU COMMUTATEUR DU SÉLECTEUR DE MODE

Voir les figures 8 - 9, page 14.

AVERTISSEMENT :

Ne jamais caler ou bloquer le mécanisme de sûreté de déclenchement par contact pendant que l'outil est en fonctionnement. Cela pourrait entraîner des blessures graves.

Cet outil est expédié de l'usine alors que le commutateur du sélecteur de mode est réglé en mode « déclenchement par séquence unique ». Il est également possible de régler le commutateur du sélecteur de mode en mode « déclenchement par contact ».

UTILISATION

DÉCLENCHEMENT PAR SÉQUENCE UNIQUE

Le mode de déclenchement par séquence unique permet le placement le plus précis des agrafes.

■ Retirer le bloc-piles de l'outil. ■ Glisser le sélecteur à la position (T).

AVERTISSEMENT :

La cloueuse ne fonctionnera pas correctement si le sélecteur n'est pas positionné fermement sur (1) ou (1)T. Toujours s'assurer que le sélecteur est positionné correctement afin d'éviter un tir accidentel du clou et les risques de blessures graves.

■ Réinstaller le bloc-piles. ■ Saisir l'outil fermement pour maintenir le contrôle. Placer la tête de l'outil contre la pièce à clouer. ■ Appuyer l'outil contre la pièce à clouer pour actionner le dispositif de déclenchement par contact. ■ Appuyer à fond sur la gâchette pour planter une agrafe.

NOTE : Tenez la gâchette jusqu'à ce que le cycle d'entraînement soit terminé. Si le fait d'appuyer sur la gâchette ne permet pas d'enfoncer une pièce de fixation, soulever l'outil de la pièce à travailler, puis le replacer et essayer de nouveau d'enfoncer une pièce de fixation.

DÉCLENCHEMENT PAR CONTACT

Le déclenchement par contact permet de planter un grand nombre de clous très rapidement.

■ Retirer le bloc-piles. ■ Glisser le sélecteur sur la position (J.TT ■ Réinstaller le bloc-piles. ■ Saisir l'outil fermement pour maintenir le contrôle. ■ Appuyer sur la gâchette et la maintenir enfoncée. Appuyer l'outil contre la pièce à clouer pour actionner le dispositif de déclenchement par contact et planter un clou.

NOTE : Tenez la gâchette et gardez le déclenchement par contact enfoncé jusqu'à ce que le cycle d'entraînement soit terminé.

■ Toujours retirer son doigt de la gâchette dès que la quantité de clous désirée est enfoncée.

NOTE : En mode de déclenchement par contact, les clous peuvent également être plantés en appuyant la tête de l'outil sur la pièce et en pressant la gâchette.

AVERTISSEMENT :

Durant l'utilisation normale de l'outil, un recul se produit lorsqu'un clou est planté. Ce recul est normal. Ne pas essayer de l'empêcher en maintenant l'outil contre la pièce à clouer. Cela pourrait causer l'éjection d'un second clou. Le non-respect de cette mise en garde peut entraîner des blessures graves.

VERROUILLAGE DE TIR À VIDE

Lorsque le magazine contient 0 à 5 clous restants, le verrouillage de tir à vide empêche le fonctionnement de l'outil.

Pour continuer le travail, rechargez la cloueuse.

LAMPES DE TRAVAIL À DEL

Voir la figure 10, page 15.

■ Pour allumer le témoin DEL, appuyez sur l'interrupteur du témoin DEL sur la prise tout en maintenant fermement l'outil pendant le fonctionnement normal.

DIAGNOSTIC RÉTROACTIF

Le témoin DEL offre une rétroaction indiquant la charge suffisante du bloc-piles et le fonctionnement adéquat de l'outil.

Installez un bloc-piles complètement chargé lorsque le témoin clignote. Si le clignotement du témoin n'est pas interrompu, consultez le chapitre Dépannage pour obtenir plus de détails.

Si le témoin DEL de la cloueuse s'éteint, cela signifie que l'outil a effectué un arrêt de protection. Soulevez l'outil de la pièce à clouer et relâchez la gâchette afin de réactiver la cloueuse avant de recommencer un nouveau cycle de clouage.

RETRAIT DE CLOUS DE L'OUTIL

Voir la figure 11, page 15.

AVERTISSEMENT :

Retirez le bloc-piles avant de retirer ou de dégager les clous. Ne pas prendre cette précaution peut causer des blessures graves.

■ Pour retirer une bande de clous, tenez la cloueuse par la poignée avec la main droite et placez la main gauche au-dessous de l'outil, le pouce sur le poussoir. ■ Appuyez sur le bouton de déverrouillage et glissez complètement le poussoir vers l'arrière du magasin jusqu'à ce qu'il s'enclenche fermement.

NOTE : Gardez toujours les doigts à l'écart du guide de clous du magasin, pour éviter des blessures en cas de désengagement imprévu du poussoir.

Pousser la bande de clous vers l'arrière du magasin et la retirer.

UTILISATION

Retirer le bloc-piles de l'outil avant de retirer ou débloquer une agrafe. Ne pas prendre cette précaution peut entraîner des blessures graves.

Un enfoncement trop profond dans le matériau, une quantité excessive de débris ou des clous coincés peuvent provoquer le blocage du mécanisme d'entraînement vers le bas.

Le mécanisme d'entraînement peut habituellement être remis en position de fonctionnement en appuyant sur l'élément de contact contre un échantillon de bois et en appuyant sur la gâchette.

Si le mécanisme d'entraînement ne se réinsère pas automatiquement dans l'outil, le mécanisme de l'outil peut être coincé.

Si un clou ou une agrafe se bloque dans l'outil, retirer le bloc-piles et garder l'outil pointé à l'écart de soi pour le débloquer.

■ Retirer le bloc-piles de l'outil. ■ Retirer les clous de l'outil. ■ Soulever le loquet et ouvrir le mécanisme. ■ Insérer un tournevis à lame plate dans le mécanisme d'entraînement et pousser ce dernier vers l'arrière, pour libérer le clou bloqué. ■ Retirer le clou tordu. ■ Refermer le couvercle de déblocage et le verrouiller. ■ Réinsérer les clous. ■ Réinstaller le bloc-piles et réactiver l'outil.

DÉPANNAGE

La pièce de déclenchement par contact n’est pas complètement enfoncée - l’outil ne fonctionne pas.	Quantité faible de clousLa pièce de déclenchement par contact est bloquée	Recharger des clousRetirer la pile et déloger les débris
L’outil fonctionne correctement, mais les pièces de fixation ne s’enfoncent pas complètement.	La pression d’air est trop faibleLa distance d’enfoncement n’est pas assez grandeLe clou est trop long et ne convient pas à la dureté du bois	Augmenter la pression d’airRégler la profondeur d’enfoncementUtiliser une longueur de clou selon le bois à clouer
L’outil fonctionne correctement, mais les pièces de fixation s’enfoncent trop.	La pression d’air est trop élevéeLa distance d’enfoncement est trop profonde	Diminuer la pression d’airRégler la profondeur d’enfoncement
L’outil se bloque fréquemment. Clous de type incorrectsClous endommagésMagasin desserréMagasin encrassé	S’assurer que les clous sont de taille correcteRemplacer les clousSerrer les visNettoyer le magasin
L’outil s’arrête et le témoin DEL clignotent rapidement.	Le bloc-piles est faible ou épuisée Gâchette relâchée trop tôt	Recharger le bloc-pilesRetirer le bloc-piles et réinstaller
Outil a chargé la pile et DEL clignote lentement ou sont les DEL ne s’éteint pas après approximately dix secondes de non-utilisation.	L’outil n’a pas fonctionné correctement	Apporter l’outil au Centre de réparations autorisé le plus près

NOTE : SECTION ENTRETIEN COMMENÇANT SUR LA PAGE 12 APRÈS LA SECTION ESPAÑOL. ILLUSTRATIONS COMMENÇANT SUR LA PAGE 13.

Activer (commandes de l'outil)

Utiliser exclusivement des pièces d'origine pour les réparations. L'usage de toute autre pièce pourrait créer une situation dangereuse ou endommager le produit.

ENTRETIEN GÉNÉRAL

Éviter d'utiliser des solvants pour le nettoyage des pièces en plastique. La plupart des matières plastiques peuvent être endommagées par divers types de solvants du commerce. Utiliser un chiffon propre pour éliminer la saleté, la poussière, l'huile, la graisse, etc.

MAINTENANCE

AVERTISSEMENT :

A - Commutateur du sélecteur de mode B - Mode de déclenchement par séquence C - Mode de déclenchement par contact

Fig. 9

Pour faire une demande de réparations ou obtenir des pièces de rechange, trouver un Centre de réparations agréé pour obtenir un soutien technique ou le Service à la clientèle :

Visiter www.ryobitools.com ou en téléphonant au 1-800-525-2579

Si des pièces ou accessoires sont manquantes ou endommagées, ne pas retourner ce produit au magasin. Appeler immédiatement au 1-800-525-2579 pour obtenir de l'aide.

Inscrire les numéros de modèle et de série inscrits sur la plaque d'identification du produit. Ce produit est couvert par une garantie limitée de trois (3) ans. Une preuve d'achat est exigée.

RYOBI est une marque déposée de Ryobi Limited et est utilisée en vertu d'une licence accordée par Ryobi Limited.

États-Unis, Téléphone 1-800-525-2579

www.ryobitools.com
