Type de produit	Support mural
Marque	Secura
Modèle	QLF315-B2
Poids maximal supporté	36,2 kg (80 lb)
Matériaux de fixation recommandés	Montants en bois (51x102 mm min), béton solide (203 mm épaisseur min), bloc de béton (203x203x406 mm min)
Inclinaison réglable	Oui, via bouton de tension
Fixation au téléviseur	Pattes de fixation avec vis et entretoises
Outils d’installation requis	Détecteur de montants, alêne, crayon, niveau, tournevis, ruban à mesurer, perceuse électrique, foret à bois, foret de maçonnerie, clé à douilles
Sécurité : ne pas installer sur cloison sèche seule	Obligation de fixer sur montants ou béton
Sécurité : capacité du mur	Mur doit résister à 5 fois le poids total
Sécurité : petites pièces	Risque d’étouffement – tenir hors de portée des enfants
Installation	Nécessite deux personnes pour soulever le téléviseur
Réglage de l’inclinaison	Accessible après installation via le bouton Ⓣ
Retrait du téléviseur	Inverser les étapes de fixation, débrancher les câbles
Contenu de l’emballage	Pattes de fixation TV, plaque murale, vis, entretoises, quincaillerie
Entretien	Nettoyer avec un chiffon doux et sec
Support client	EUR: [phone], RU: 0800 056 2853, AUS: [phone]
Garantie	Consulter le service client

FOIRE AUX QUESTIONS - QLF315-B2 Secura

Mon téléviseur pèse plus de 36,2 kg, puis-je utiliser ce support ?

Non, ce support est conçu pour les téléviseurs jusqu'à 36,2 kg. Si votre téléviseur est plus lourd, veuillez contacter le service client pour trouver un support adapté.

Puis-je installer ce support sur une cloison sèche ?

Non, ce support doit être fixé sur des montants en bois, du béton solide ou des blocs de béton. Ne l'installez pas directement sur une cloison sèche.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de montants, d'une alêne, d'un crayon, d'un niveau, d'un tournevis, d'un ruban à mesurer, d'une perceuse électrique, de forets à bois et de maçonnerie, et d'une clé à douilles.

Comment régler l'inclinaison du téléviseur ?

L'inclinaison se règle manuellement via le bouton de tension d'inclinaison (Ⓣ) situé sur le bras. Serrez ou desserrez ce bouton pour ajuster la résistance.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client directement, ne retournez pas au détaillant. N'utilisez jamais de pièces endommagées.

Puis-je utiliser ce support avec un téléviseur à dos arrondi ?

Oui, utilisez les vis longues et les entretoises fournies pour laisser plus d'espace entre le téléviseur et les pattes de fixation.

Est-il nécessaire de fixer le support sur deux montants ?

Oui, l'espace horizontal minimum entre les fixations est de 406 mm (16 po), ce qui correspond généralement à l'espacement des montants.

Comment retirer le téléviseur du support ?

Débranchez tous les câbles, puis inversez les procédures de l'étape 3 de la notice. Faites-vous aider car le téléviseur est lourd.

Quelle épaisseur de cloison sèche est acceptable ?

L'épaisseur du revêtement de cloison sèche ne doit pas excéder 16 mm (5/8 po) lors de la fixation sur montants en bois.

Le support est-il compatible avec mon téléviseur Samsung/LG ?

Ce support s'adapte à la plupart des téléviseurs grâce aux multiples combinaisons de vis et entretoises fournies. Vérifiez les dimensions VESA de votre téléviseur.

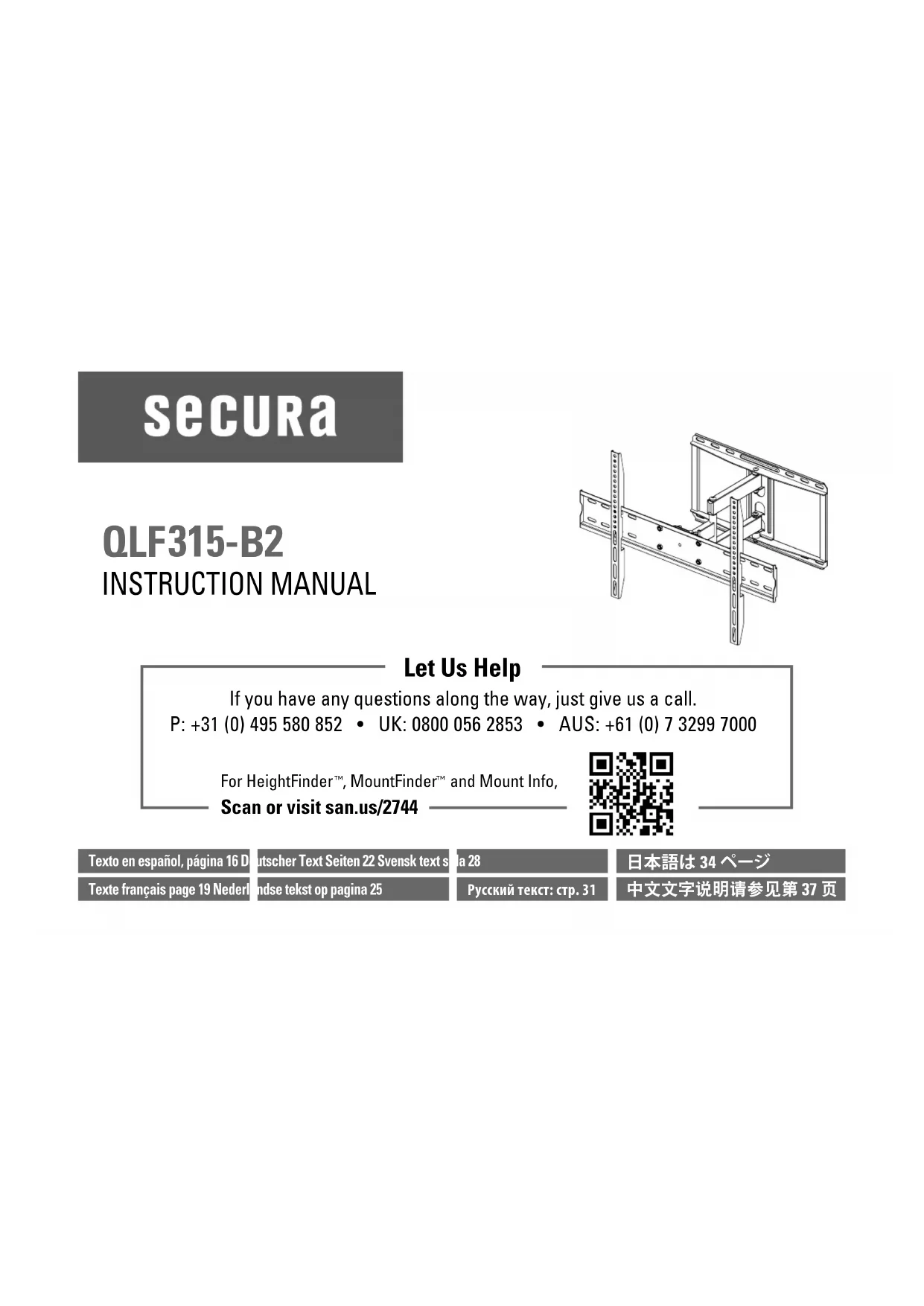

MODE D'EMPLOI QLF315-B2 Secura

Texte français page 19 Nederl

• AUS: [phone]

Avant de commencer, assurons-nous que ce support vous convient parfaitement !

1 Votre téléviseur pèse-t-il plus de 36,2 kg (80lb), y compris les accessoires ?

Non — Parfait !

OUI — Ce support n'est PAS compatible. Rendez-vous sur secura-av.com ou appelez le P: [phone] • RU: 0800 056 2853

• AUS: [phone] pour trouver un support compatible.

2 De quoi est fait le mur ?

Vous avez des doutes ?

Contactez le service à la clientèle :

P: [phone] • RU: 0800 056 2853

• AUS: [phone]

3 Avez-vous tous les outils requis ?

Détecteur de montants

Alêne Crayon Niveau Tournevis Ruban

à mesurer Perceuse électrique

Foret à bois Foret de maçonnerie

Clé à douilles

Vous êtes prêt à commencer ?

Veuillez lire intégralement ces instructions afin que vous soyez à l'aise avec ce processus d'installation facile. Veuillez également consulter le manuel du propriétaire de votre téléviseur pour savoir si son installation présente des exigences particulières.

Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter le service à la clientèle au P: [phone] • RU: 0800 056 2853 • AUS: [phone].

▲ ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !

• Ce produit est conçu pour une utilisation sur des montants en bois, des murs en béton solide et en bloc de béton - Ne l'installez PAS seul sur une cloison sèche.
  • Le mur doit pouvoir supporter cinq fois le poids total du téléviseur et du support.
• N'utilisez pas ce produit à d'autres fins que celles spécifiées par le fabricant.
• Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

Dimensions

Voir à la page 3

Pièces et quincaillerie fournies

Voir à la page 4

AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement si elles sont avalées.

Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune pièce et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service à la clientèle et non le détaillant. N'utilisez jamais de pièces endommagées !

REMARQUE : Les pièces fournies ne doivent pas nécessairement être toutes utilisées.

FRANÇAIS

ÉTAPE 1 Fixation des supports au téléviseur

Voir à la page 6

1.1 Sélectionnez le diamètre des vis pour le téléviseur

Votre téléviseur ne prend en charge qu'une seule taille de vis.

1.2 Sélectionnez la longueur des vis et les entretoises pour le téléviseur

SANS ENTRETOISE

- Téléviseur au dos plat [Les pattes de fixation du téléviseur sont posées à plat sur votre téléviseur]

Utilisez des vis de téléviseurs courtes 01. Les entretoises 03 ne sont pas nécessaires.

ENTRETOISE REQUISE

• Téléviseur au dos plat nécessitant plus d'espace [pour les trous d'insertions profonds ou l'enchevêtrement des câbles]
• Téléviseur au dos irrégulier ou arrondi [Les pattes de fixation du téléviseur NE reposent PAS à plat sur votre téléviseur]

Utilisez des vis de téléviseur longues 01 et des entretoises 03 pour laisser plus d'espace entre le téléviseur et sa patte de fixation.

ATTENTION : Assurez-vous que la longueur du filetage de la combinaison vis/ondelle/entretoise ET de la patte de fixation pour téléviseur est correcte.

- Si elle est insuffisante, il sera impossible de maintenir le téléviseur. - Si elle est excessive, le téléviseur sera endommagé.

Fixation des pattes de fixation au téléviseur

Assurez-vous que vos pattes de fixation 04 soient mises à plat et centrées au dos de votre téléviseur et installez-les en utilisant la combinaison de vis A ou B que vous avez choisie.

▲ ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! N'utilisez PAS d'outils électriques pour cette étape. Serrez les vis 01 juste assez pour fixer la patte de fixation

04 au téléviseur. Ne serrez PAS trop les vis.

IMPORTANT : Assurez-vous que la patte de fixation du téléviseur 04 est correctement fixée avant de passer à l'étape suivante.

ÉTAPE 2A Fixation de la plaque murale - Option montants en bois

Voir à la page 8

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !

L'épaisseur du revêtement de cloison sèche qui recouvre le mur ne doit pas excéder 16 mm (5/8 po)
- Taille minimum des montants en bois : nominale 51 x 102 mm (2 x 4 po), réelle 38 x 89 mm (1½ x 3½ po)
- Espace horizontal minimum entre les fixations : 406 mm (16 po)
• Le centre des montants doit être vérifié

ATTENTION : Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. Ne serrez PAS trop les boulons tire-fond.

FRANÇAIS

ÉTAPE 2B Fixation de la plaque murale - Option béton solide ou bloc de béton

Voir à la page 10

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !

• Montez l'ensemble de la plaque murale 05 directement sur la surface de béton
• Épaisseur minimale du béton solide : 203 mm (8 po)
• Dimension minimale du bloc de béton : 203 x 203 x 406 mm (8 x 8 x 16 po)
• Espace horizontal minimum entre les fixations : 406 mm (16 po)

ATTENTION : Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. Ne serrez PAS trop les boulons tire-fond.

ÉTAPE 3 Fixation du téléviseur sur la plaque murale

Voir à la page 12

LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Les pattes de fixation pour téléviseur DOIVENT être centrées ET couvrir la plaque et le bras.
IMPORTANT : Il se peut que vous ayez besoin de desserrer les vis de blocage pour permettre aux pattes de fixation pour téléviseur de reposer à plat sur la plaque du bras 05.
ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Les vis de blocage S doivent être serrées afin de fixer le téléviseur sur le bras 05

Réglages du téléviseur

Voir à la page 14

RÉGLAGE DE L'INCLINAISON

Votre téléviseur doit se régler facilement lorsqu'il est déplacé, puis ne doit plus bouger. Si votre téléviseur est trop desserré ou trop serré, réglez manuellement le bouton de

tension d'inclinaison Ⓣ REMARQUE : Une fois votre téléviseur en place, resserrez le bouton de tension d'inclinaison Ⓣ pour éviter tout mouvement non souhaité.

RETIREZ LE TÉLÉVISEUR

LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

Pour retirer votre téléviseur de l'ensemble du bras 05, débranchez tous les câbles et effectuez à l'envers les procédures de l'ÉTAPE 3.
