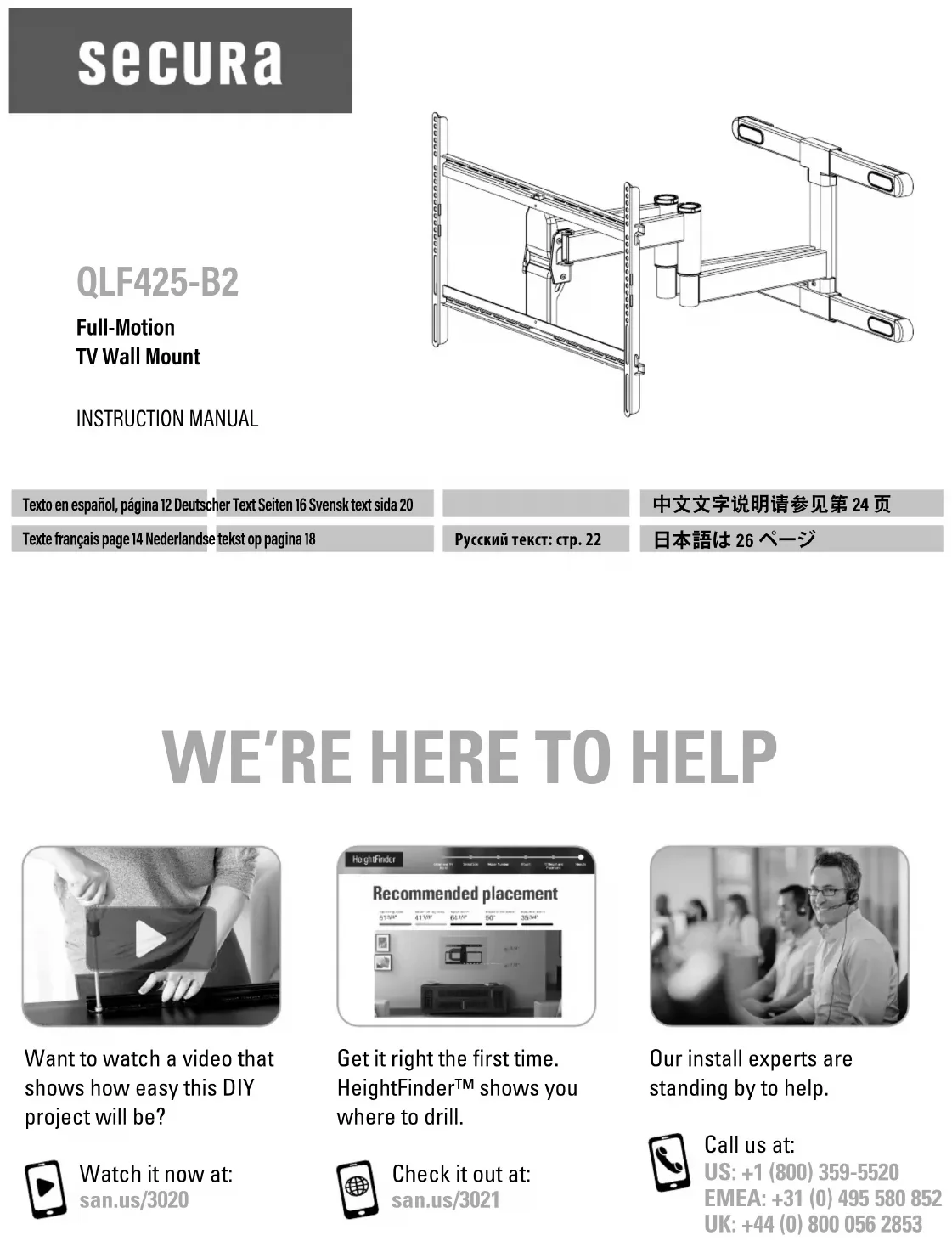

QLF425B2 - Support mural Secura - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	Secura
Modèle	QLF425B2
Capacité de charge maximale	54,4 kg (120 lb)
Matériau	Acier
Fonction d'inclinaison	Oui, avec réglage de tension (boutons et clé hexagonale M4)
Fonction de décalage latéral	Oui (uniquement pour montants en bois)
Type de montage mural	Montants en bois, béton plein ou blocs de béton
Épaisseur maximale de cloison sèche	1,5 cm (5/8 po)
Taille minimale des montants en bois	5,1 x 10,2 cm (2x4 po) nominal
Épaisseur minimale du béton plein	20,3 cm (8 po)
Dimension minimale du bloc de béton	20,3 x 20,3 x 40,6 cm (8 x 8 x 16 po)
Outils requis	Perceuse, niveau, clé hexagonale M4, clé à douille (non fournies)
Contenu de l'emballage	Plaque murale, bras, pattes de fixation, vis, entretoises, boulons tire-fond, rondelles
Kit supplémentaire nécessaire pour béton	Kit #CMKI (non inclus, contacter le service clientèle)
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale. Vérifier que le mur supporte 5 fois le poids total. Suivre les instructions d'installation.
Garantie	Non spécifiée dans le manuel. Contacter le service clientèle pour plus d'informations.

FOIRE AUX QUESTIONS - QLF425B2 Secura

Quel est le poids maximal que peut supporter ce support mural Secura QLF425B2 ?

Le poids maximal supporté est de 54,4 kg (120 lb). Assurez-vous que votre téléviseur (avec accessoires) ne dépasse pas cette limite.

Sur quels types de murs puis-je installer ce support ?

Ce support peut être installé sur montants en bois, béton plein ou blocs de béton. Ne l'installez PAS sur une cloison sèche seule.

Quels outils sont nécessaires pour l'installation ?

Les outils requis incluent : une perceuse, un niveau, une clé hexagonale M4 (fournie) et éventuellement une clé à douille. Les vis et chevilles adaptées au mur sont fournies.

Comment installer le support sur des montants en bois ?

Suivez l'ÉTAPE 2A du manuel : repérez les montants (entraxe minimum 40,6 cm), percez des avant-trous, puis fixez la plaque murale avec les boulons tire-fond. L'épaisseur de la cloison sèche ne doit pas dépasser 1,5 cm.

Comment installer le support sur du béton ou des blocs de béton ?

Suivez l'ÉTAPE 2B. Vous aurez besoin du kit #CMKI (non fourni, à contacter le service clientèle). Fixez la plaque murale directement sur le béton, épaisseur minimale 20,3 cm.

Comment régler l'inclinaison du téléviseur ?

Utilisez les boutons de tension d'inclinaison situés sur le bras. Si besoin, vous pouvez appliquer plus de tension avec la clé hexagonale M4. Serrez manuellement pour éviter tout mouvement non souhaité.

Puis-je déplacer latéralement le téléviseur sur ce support ?

Oui, mais uniquement si vous avez installé le support sur des montants en bois. Pour les installations sur béton, le bras doit rester centré. Pour régler, desserrez les vis de blocage latéral, faites glisser le bras, puis resserrez.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service clientèle Secura (ne pas contacter le détaillant). Les numéros sont : [US] [phone], [EMEA] [phone], [UK] 0800 056 2853. N'utilisez jamais de pièces endommagées.

Comment retirer le téléviseur du support ?

Le téléviseur est lourd ; faites-vous aider. Desserrez la vis de blocage (vis de réglage de hauteur) pour libérer le téléviseur du bras. Consultez la section 'RETRAIT DU TÉLÉVISEUR' page 10 du manuel.

Le support est-il compatible avec les téléviseurs à dos incurvé ?

Oui, le support peut s'adapter aux téléviseurs à dos irrégulier ou arrondi en utilisant des entretoises (fournies) et des vis longues. Suivez les instructions pour la sélection des vis et entretoises.

MODE D'EMPLOI QLF425B2 Secura

Avant de commencer, assurons-nous que ce support vous convient parfaitement !

1 Votre téléviseur (accessoires compris) pèse-t-il PLUS de 54,4 kg (120 lb)? 2 De quoi est fait le mur ?

ATTENTION:

NE L'installez PAS seul sur une cloison sèche

Non - Parfait!

Oui - Ce support n'est PAS compatible. Visitez le site Secura-av.com ou appelez le

[US]: [phone] [EMEA]: [phone] [UK]: 0800 056 2853 pour couvrir un support compatible.

Avez-vous tous les outils requis ?

Cloisons chevillées montants en bois?

Béton coule ou blocs de béton?

Vous avez des doutes?

Contactez le service à la clientèle

4 Vous êtes prêt à commencer ?

Veuillez dire intégralement ces instructions afin que vous soyez à l'aise avec ce processus d'installation facile. Veuillez également consulter le manuel du fabricant de votre téléviseur pour savoir si son installation présente des exigences particulières.

Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité concernant l'installation, le montage ou l'utilisation de ce produit, veuillez contacter le service clientèle.

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels!

• Ce produit est conçu pour une utilisation sur des montants en bois, des murs en béton plein et en bloc de béton - NE l'installez PAS seul sur une cloison sèche. Le mur doit pouvoir supporter cinq fois le poids total du téléviseur et du support. N'utilisez ce produit que pour les fins spécifiées par le fabricant. Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

Souhaitez-vous voir une vidéo démontrant à quel point cette procédure est facile à effectuer ? 📁 Rendez-vous maintenant sur : San. us/3020

Réussissez du premier coup! HeightFinder™ vous indique à quel endroit percer. Renseignez-vous à l'adresse : san.us/3021

Nos experts de l'installation basés aux États-Unis sont là pour vous aider.

Appelez-nous au :

[US]: [phone] [EMEA]: [phone] [UK]: 0800 056 2853

Dimensions

PAGE 3

Avant de commencer

Retirez le socle de votre téléviseur... s'il est installé bien sûr.

Installez tout accessoire que vous prévoyez d'ajouter à votre téléviseur.

Vérifiez les manuels d'installation de tous les accessoires pour savoir si vous devez les INSTALLER AVANT de monter votre téléviseur.

Protégez la face de votre téléviseur lorsque vous la poserez vers le bas pour l'installation.

Pièces et quincaillerie fournies

PAGE 4

A VARTISSEMENT: Ce produit contient de petites pièces qui peuvent représenté un risque d'oustuffement si elles sont avallées. Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune pièce et qu'elles ne sont pas endomnagmes. Si une pièce est manquante ou endomnagme, contactez le service à la clientele et non le détaillant. Nutilisze jamais da pièces endomnagmes!

REMARQUE: Les pièces fournies ne doivent pas nécessairement être toutes utilisées.

ÉTAPE 2B: Kit #CMKI nécessaire (non compris). Contactez le service à la clientèle.

Fixation de la patte de fixation au téléviseur ÉTAPE1

1.1 Sélectionnez le diamètre des vis pour le téléviseur

Votre téléviseur ne prend en charge qu'une seule taille de vis.

REMARQUE: Utilisez l'entretoise destinée aux téléviseurs à dos plat fournie avec le téléviseur.

1.2 Sélectionnez la longueur des vis et les entreprises pour le téléviseur

• Téléviseur au dos plat [Les pattes de fixation du téléviseur sont posées à plat sur votre téléviseur]

Utilisez des vis de téléviseurs courtes 01 Les entreprises 03 ne sont pas nécessaires.

Entretoise require

• Televisuer au dos plat nécessitant plus d'espace [pour les trous d'insertions profonds ou l'enchevretrement des cables]
• Televiseur au dos irrregulier ou arrondi [Les pattes de fixation du téléviseur NE reposent PAS à plat sur votre téléviseur]

Utilisez des vis de téléviseur longues 01 et des entretoises 03 pour laisser plus d'espace entre le téléviseur et sa patte de fixation.

ATTENION: Assurez-ous que la longueur du filtage de la vis ou de la combinaison vis/entroise est correcte. -Si elle est insuffisante, il sera impossible de maintainir le taveliseur.-Si elle est excessive, le taveliseur sera endommagé

1.3 Assemblage de la patte de fixation pour téléviseur

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels! N'utilisez PAS d'outils électriques pour cette étape. Serrez les vis 1 juste assez pour fixer la patte de fixation 04 au téléviseur. Ne serrez PAS trop les vis.

14 ATTENION: Evitez les risques de blessures corporelles ou de dommages matériels! Nutilise PAS d'outils électriques pour cette étagne. Serrez les vis 96 juste assez pour fixer la patte de fixation 05 Ne serrez PAS trop les vis.

Installation sur des montants en bois

PAGE7

L'épaisseur du revêtement de cloison sèche ne doit pas excéder 1,5cm (5/8 po). Taille minimum des montants en bois : nominale 5,1x10,2cm (2x4po), réelle 3,8x8,9cm(11/2x31/2po). - Espace horizontal minimum entre les fixations : 40,6 cm (16 po) - Les centres des montants doivent être vérifiés.

Une utilisation inadéquate peut réduire la force de détention du boulon tire-fond 09. Serrez les boulons tire-fond 09 jusqu'à ce que les rondelles 10 s'appuient fermement sur la plaque murale 08. NE serrez PAS trop les boulons tire-fond 09.

Passez à l'ÉTAPE 3, PAGE 9.

Installation sur du béton plein ou des blocs de béton

PAGE 8

ATTENTION: Évitez les risques de blessures corporelles ou de dommages matériels! Montez la plaque murale 08 directement sur la surface de béton. Épaisseur minimale du béton solide: 20,3 cm (8 po) Dimension minimale du bloc de béton: 20,3 x 20,3 x 40,6 cm (8 x 8 x 16 po)

Kit #CMKI nécessaire (non compris). Contactez le service à la clientèle.

ATTENTION: Évitez les risques de blessures corporelles ou de dommages matériels! Une utilisation inadéquate peut réduire la force de détention du boulon tire-fond 09. Serrez les boulons tire-fond 09 jusqu'à ce que les rondeilles 10 s'appuient fermement sur la plaque murale 08. NE serrez PAS trop les boulons tire-fond 09.

Téléviseur sur la plaque murale

PAGE9

Lourd! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

Avant de commencer, consultez la page 11, réglage latéral des bras.

Pour régler la hauteur de suivi téléviseur : desserrez la vis de réglage de la hauteur 11, régalez la hauteur du téléviseur, puis resserrez la vis de réglage de la hauteur 11

ATTENTION: Évitez les risques de blessures corporelles ou de dommages matériels! La vis de blocage doit être installée de façon à fixer le téléviseur sur le bras 08.

Gestion des câbles

PAGE 10

1 important : Allongez complètement le bras 05 pour laisser suffisamment de jeu et éviter que les câbles soient étirés lorsque les bras sont déplacés.

Réglages

PAGE 10

Inclinaison

Votte téléiseur doit se régler facilement lorsqu'il est déplacé, puis il doit rester bien en place. Réglez les boutons de tension de l'inclinaison si votre téléiseur s'incline naturellement vers le haut ou le bas.

REMARQUE: Si vous ne prévoyez pas de régler l'inclinaison pour différents angles de vue, vous pouvez serrer manuellement les boutons de tension de l'inclinaison afin d'éviter tout mouvement non souhaité.

REMARQUE: Vous pouvez appliquer davantage de tension à l'aide d'une clé hexagonale de M4 po13

ATTENION: Evitez les risques de blessures corporelles ou de dommages matieres! Veiliez always ce que la vis de blocage 11 soit seree, afin que le televiseur saot correctement fixe au bras 08

DECALAGE LATERAL DU TELVISEUR Pour les utilisations sur des montants en bois UNIQUEMENT

Pour les utilisations sur des montants en bois UNIQUEMENT: N'ajustez PAS la position du bras à partir du centre pour les utilisations sur béton.

ATTENIO: Retiree te taveliseur. Desserrez les vis de blocage L, faites glisser le bras 08 jusqu'a la position sounaitee, serez les vis de blocage L.

ATTENION: Evitez les risques de blessures corporelles ou de dommages matériels! Veillez toujours a ce que la vis de blocage (1) soit sereé, afin que le télévisseur soit correctement fixe au bras 08

Retrait du televiseur

Lourd! Vous aurez besoin de quelqu'un pour vous aider à cette étape.
