Caractéristiques techniques	Support mural pour appareils électroniques, capacité de charge maximale de 30 kg, compatible avec les téléviseurs de 32 à 55 pouces.
Utilisation	Installation facile sur mur, orientation fixe ou inclinable selon le modèle, idéal pour optimiser l'espace et la visibilité.
Maintenance et réparation	Vérifier régulièrement les fixations et l'état du support, nettoyer avec un chiffon doux pour éviter l'accumulation de poussière.
Sécurité	Assurez-vous que le support est correctement installé selon les instructions du fabricant pour éviter tout risque de chute.
Informations générales	Produit livré avec tous les accessoires nécessaires à l'installation, garantie de 2 ans, instructions d'installation incluses.

FOIRE AUX QUESTIONS - QLL23 Secura

Comment installer le support mural Secura QLL23 ?

Pour installer le support mural Secura QLL23, commencez par choisir un emplacement solide. Utilisez un niveau pour vous assurer que le support sera droit. Marquez les emplacements des trous avec un crayon, puis percez des trous dans le mur. Insérez les chevilles fournies, alignez le support et fixez-le avec les vis.

Quelles sont les dimensions du support mural Secura QLL23 ?

Le support mural Secura QLL23 a des dimensions de 30 cm x 20 cm x 10 cm.

Quel poids le support mural Secura QLL23 peut-il supporter ?

Le support mural Secura QLL23 peut supporter jusqu'à 15 kg.

Le support mural Secura QLL23 est-il compatible avec tous les types de murs ?

Le support mural Secura QLL23 est conçu pour être utilisé sur des murs en béton, en briques et en placoplâtre. Assurez-vous d'utiliser les chevilles appropriées pour le type de mur.

Comment nettoyer le support mural Secura QLL23 ?

Pour nettoyer le support mural Secura QLL23, utilisez un chiffon doux et humide. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Puis-je ajuster l'angle du support mural Secura QLL23 ?

Non, le support mural Secura QLL23 est fixe et ne permet pas d'ajuster l'angle une fois installé.

Y a-t-il une garantie pour le support mural Secura QLL23 ?

Oui, le support mural Secura QLL23 est couvert par une garantie de 2 ans contre les défauts de fabrication.

Où puis-je acheter le support mural Secura QLL23 ?

Le support mural Secura QLL23 est disponible dans les magasins de bricolage, ainsi que sur des sites de vente en ligne comme Amazon et eBay.

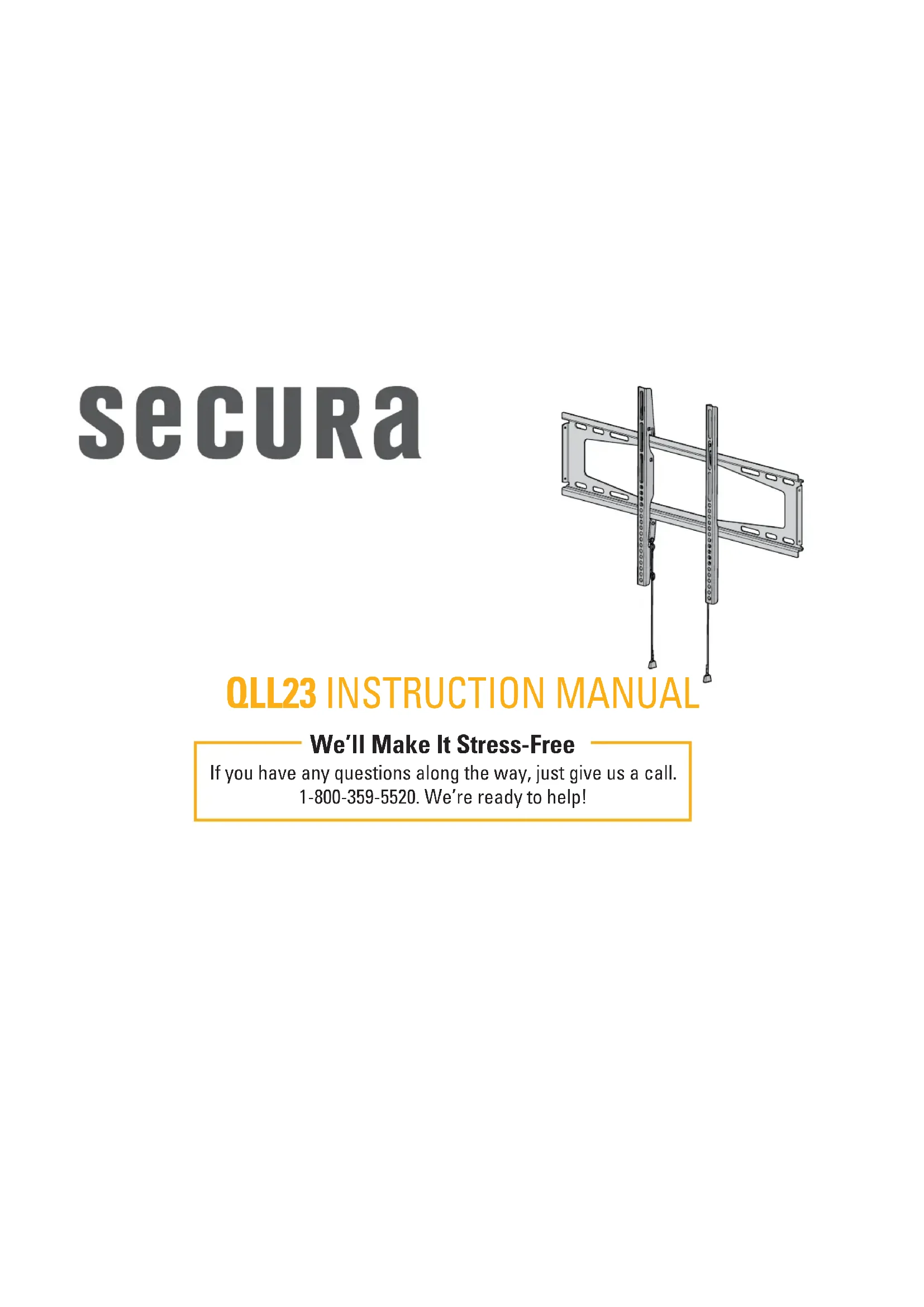

MODE D'EMPLOI QLL23 Secura

Avant de commencer, assurons-nous que ce support vous convient parfaitement !

1

Votre téléviseur pèse-t-il plus de 45,3 kg (100lb), y compris les accessoires ?

Non — Parfait !

OUI — Ce support n'est PAS compatible. Rendez-vous sur secura-av.com ou appelez le 1-800-359-5520 pour trouver un support compatible.

2

De quoi est fait le mur ?

ATTENTION : No l'installez

Ne l'histanez PAS seul sur une cloison sèche

Vous avez des doutes ?

Contactez le service à la clientèle : 1-800-359-5520 (RU : 0800-056-2853)

3

Avez-vous tous les outils requis ?

Détecteur de montants

Alène

Crayon

Niveau

Tournevis

Ruban à mesurer

Perceuse électrique

Foret à bois

Foret de maçonnerie

Clé à douilles

Marteau

4

Vous êtes prêt à commencer ?

Veuillez lire intégralement ces instructions afin que vous soyez à l'aise avec ce processus d'installation facile. Veuillez également consulter le manuel du propriétaire de votre téléviseur pour savoir si son installation présente des exigences particulières.

Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l'utilisation de ce produit, veuillez contacter le service à la clientèle au 1-800-359-5520.

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !

• Ce produit est conçu pour une utilisation sur des montants en bois, des murs en béton solide et en bloc de béton - Ne l'installez PAS seul sur une cloison sèche.
  • Le mur doit pouvoir supporter cinq fois le poids total du téléviseur et du support.
• N'utilisez pas ce produit à d'autres fins que celles spécifiées par le fabricant.
• Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

FRANÇAIS

Dimensions

Voir à la page 3

Pièces et quincaillerie fournies

Voir à la page 4

AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement si elles sont avalées.

Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune pièce et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service à la clientèle et non le détaillant. N'utilisez jamais de pièces endommagées !

REMARQUE : Les pièces fournies ne doivent pas nécessairement être toutes utilisées.

ÉTAPE 1 Fixation des supports au téléviseur

Voir à la page 6

1.1 Sélectionnez le diamètre des vis pour le téléviseur

1.2 Sélectionnez la longueur des vis pour le téléviseur

ATTENTION :

Assurez-vous que la longueur du filetage de la combinaison vis/ondelle/entretoise ET patte de fixation pour téléviseur est correcte.

• Si elle est insuffisante, il sera impossible de maintenir le téléviseur.
• Si elle est excessive, le téléviseur sera endommagé.

1.3 Fixez les supports de téléviseurs

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! N'utilisez PAS d'outils électriques pour cette étape. Serrez les vis juste assez pour fixer la patte de fixation au téléviseur. Ne serrez PAS trop les vis.

IMPORTANT : Assurez-vous que les pattes de fixation pour téléviseur sont correctement fixées avant de passer à l'étape suivante.

ÉTAPE 2A Fixation de la plaque murale - Option montants en bois

Voir à la page 8

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !

L'épaisseur du revêtement de cloison sèche qui recouvre le mur ne doit pas excéder 16 mm (5/8 po)
- Taille minimum des montants en bois : habituelle 51 x 102 mm (2 x 4 po), nominale 38 x 89 mm (1½ x 3½ po)
• Le centre des montants doit être vérifié
- Espace horizontal minimum entre les fixations : 406 mm (16 po)

FRANÇAIS

IMPORTANT : Assurez-vous de percer au centre du montant.
IMPORTANT : Percez les avant-trous à une profondeur de 70 mm (2 ¾ po).
ATTENTION : Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. NE serrez PAS trop les boulons tire-fond.
ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Les deux boulons tire-fond DOIVENT ÊTRE serrés fermement afin d'éviter tout mouvement non souhaité de la plaque murale 10. Assurez-vous que la plaque murale est correctement fixée au mur avant de passer à l'étape suivante.

ÉTAPE 2B Fixation de la plaque murale au mur - Option béton solide ou bloc de béton

Voir à la page 10

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels !
- Montez l'ensemble de la plaque murale 10 directement sur la surface de béton
- Épaisseur minimale du béton solide : 203 mm (8 po)
- Dimension minimale du bloc de béton : 203 x 203 x 406 mm (8 x 8 x 16 po)
- Espace horizontal minimum entre les fixations : 406 mm (16 po)
IMPORTANT : Percez les avant-trous à une profondeur de 75 mm (3 po). Prenez soin de ne jamais percer dans le mortier entre des blocs.
ATTENTION : Assurez-vous que les chevilles ne dépassent pas de la surface de béton.
ATTENTION : Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. NE serrez PAS trop les boulons tire-fond.

ÉTAPE 3 Fixation du téléviseur sur la plaque murale

Voir à la page 12

LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

Réglages

Voir à la page 13

LOURD ! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

DÉCALAGE LATÉRAL

RETIRER LE TÉLÉVISEUR
