Type de produit	Interface réseau audio 4 entrées
Marque	Shure
Modèle	ANI4IN
Entrées audio	4 entrées analogiques (XLR ou connecteurs bloc selon version)
Sortie audio	Audio numérique Dante sur Ethernet
Alimentation	Power over Ethernet (PoE) Classe 0 ou 3
Gain d'entrée	Analogique réglable par paliers de 3 dB, max 51 dB
Alimentation fantôme	+48 V par canal, activable individuellement
Fonctions logiques	Sur modèle à connecteurs bloc : interrupteur et LED logiques
Égaliseur paramétrique	4 bandes avec types de filtre sélectionnables (paramétrique, passe-haut, etc.)
Sommation de canaux	Permet de combiner les 4 entrées sur un seul flux Dante
Montage en rack	Possible avec plateau optionnel CRT1 (jusqu'à 3 unités)
Gestion	Application Web Shure Discovery, compatible Dante Controller
Mise à jour firmware	Via Shure Update Utility
Cryptage audio	AES-256 (nécessite une phrase secrète)
Température de fonctionnement	Non spécifiée, usage intérieur typique
Dimensions (approx.)	Environ 1/3 de largeur de rack 19" (non communiqué précisément)
Poids	Non spécifié
Accessoires inclus	Kit de montage pour une unité, vis
Accessoires optionnels	Plateau de rack CRT1, injecteur PoE
Conformité	CE, FCC Part 15B, ICES-003

FOIRE AUX QUESTIONS - ANI4IN SHURE

Comment ajuster le gain d'entrée sur l'ANI4IN ?

Utilisez l'application Web Shure. Dans l'onglet Canaux, sélectionnez le canal, puis ajustez le gain analogique par paliers de 3 dB. La mesure pré-fader vous aide à optimiser le niveau entre -18 et -9 dBFS.

L'ANI4IN nécessite-t-il une alimentation externe ?

Non, il est alimenté via Power over Ethernet (PoE) Classe 0 ou 3. Utilisez un commutateur PoE ou un injecteur PoE.

Comment réinitialiser l'ANI4IN aux paramètres d'usine ?

Utilisez le bouton Reset à l'arrière. Pour une réinitialisation réseau, appuyez 4 à 8 secondes. Pour une réinitialisation totale, appuyez plus de 8 secondes. Vous pouvez aussi utiliser le préréglage 'Réglages par défaut' dans l'application Web.

Puis-je connecter des microphones sans fil à l'ANI4IN ?

Oui, connectez les sorties analogiques symétriques de vos récepteurs sans fil aux entrées de l'ANI4IN. Ajustez le gain analogique selon le niveau source (Ligne, Auxiliaire ou Microphone).

Comment mettre à jour le firmware de l'ANI4IN ?

Téléchargez Shure Update Utility sur www.shure.com. Connectez l'ordinateur et l'appareil sur le même réseau, puis suivez les instructions de l'utilitaire pour envoyer le nouveau firmware.

Qu'est-ce que la sommation de canaux ?

La sommation combine les 4 signaux d'entrée en un seul flux Dante. Utile pour envoyer tous les microphones vers un appareil avec un nombre limité de canaux Dante (ex. ordinateur avec Dante Virtual Soundcard).

L'ANI4IN prend-il en charge le cryptage audio ?

Oui, il supporte le cryptage AES-256. Activez-le dans les paramètres généraux de l'application Web et définissez une phrase secrète identique sur tous les appareils Shure du réseau.

Comment utiliser les fonctions logiques avec l'ANI4IN-BLOCK ?

Les connecteurs bloc offrent des broches pour interrupteur (mute) et LED. Connectez un microphone Shure avec logique (ex. MX392) pour synchroniser le mute et l'état LED sur le réseau.

Quels câbles réseau sont recommandés pour Dante ?

Utilisez des câbles Ethernet blindés de catégorie 5e ou supérieure. Les commutateurs doivent être Gigabit, avec PoE et QoS configurée (DSCP priorités).

Comment accéder à l'interface Web de l'ANI4IN sans l'application Discovery ?

Saisissez l'adresse DNS dérivée de l'adresse MAC : http://ANI4IN-XXXXXX.local (remplacez XXXXXX par les 6 derniers chiffres de l'adresse MAC).

MODE D'EMPLOI ANI4IN SHURE

Interface réseau audio

Table of Contents

ANI4IN Interface réseau audio 3

Généralités 3

Description générale 3

3

Matériel et installation 3

Matériel 3

Alimentation sur Ethernet (Power over Ethernet, PoE) 5

Installation et montage en rack 5

Réinitialisation 8

Options de réinitialisation du logiciel 8

Niveau et mesure 8

Ajustement des niveaux d'entrée 8

Ajustement des niveaux de sortie 9

Options de mesure (pré-fader et post-fader) 9

Silence synchro 10

Flux de signal et connexions 10

Réglage du réseau audio 11

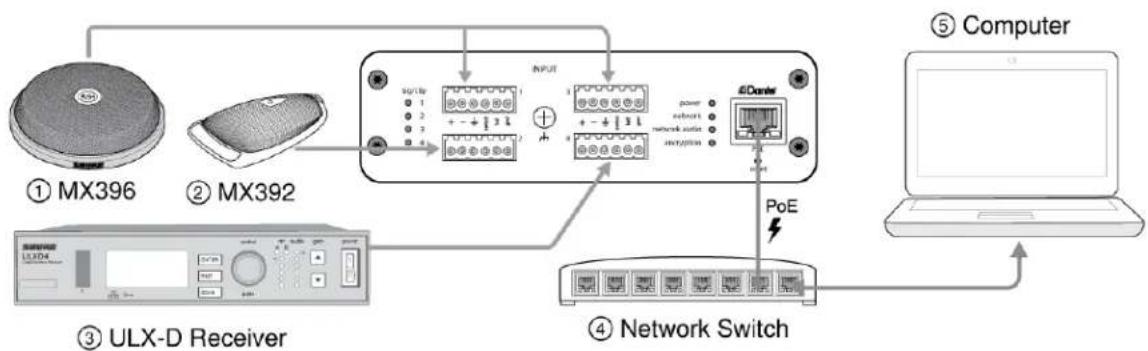

Connexions et flux des signaux 13

Sommation 14

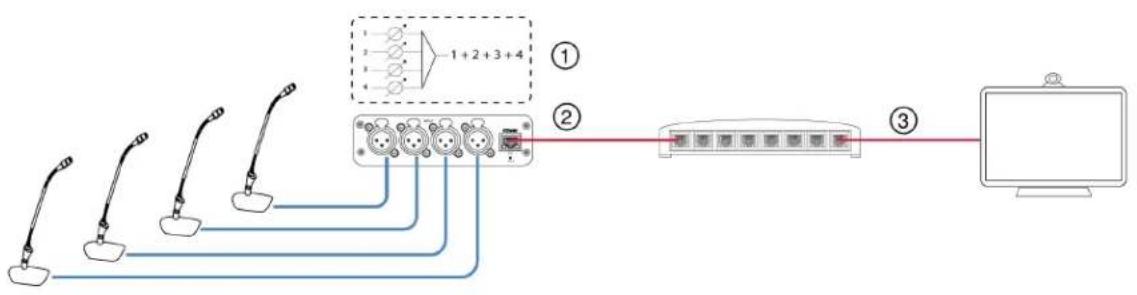

Exemple de scenario 14

Égaliseur paramétrique 15

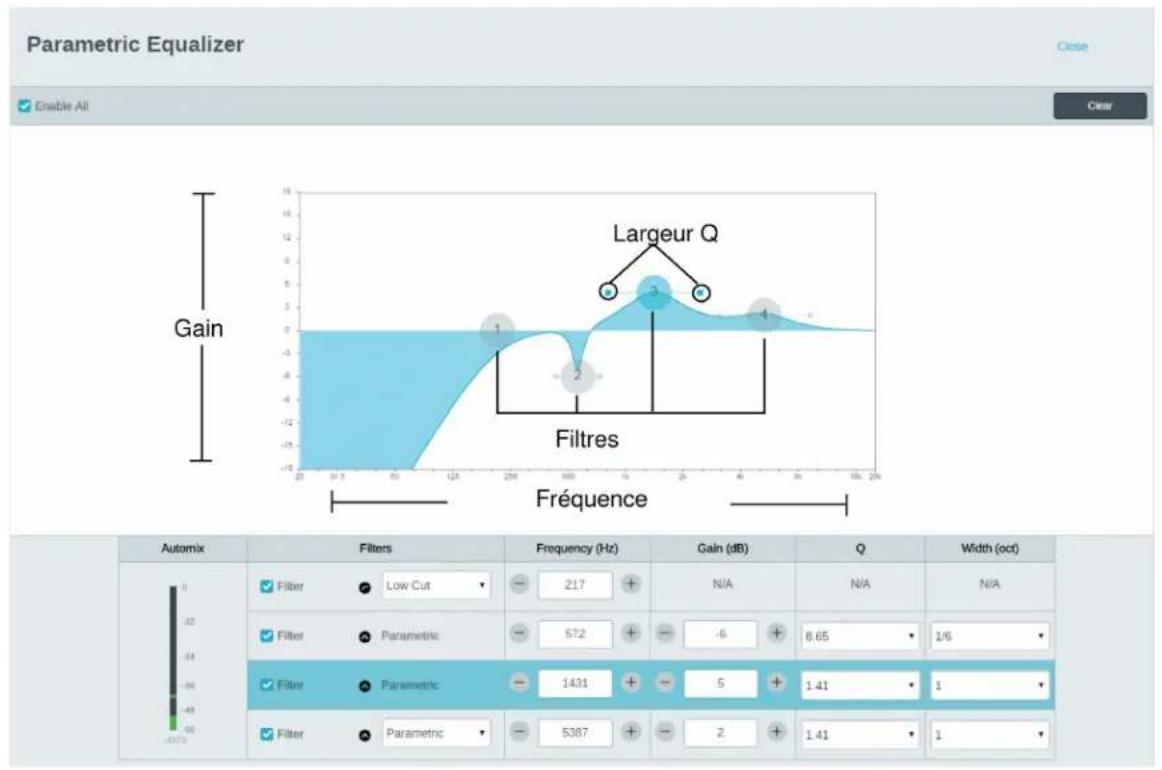

Définition des paramètres de filtré 15

Applications de I'egaliseur 16

Installation, gestion et sécurité du logiciel 17

Installation du logiciel et Device Discovery 17

Accès à l'application web 17

Accès à l'application web sans l'application Discovery 18

Fonctions des canaux 18

Préroglages personalisés 19

Journal des événements 19

Mises à jour du firmware 20

Exigences en matière de version du firmware 20

Cryptage 21

Utilisation des chaînes de commande 21

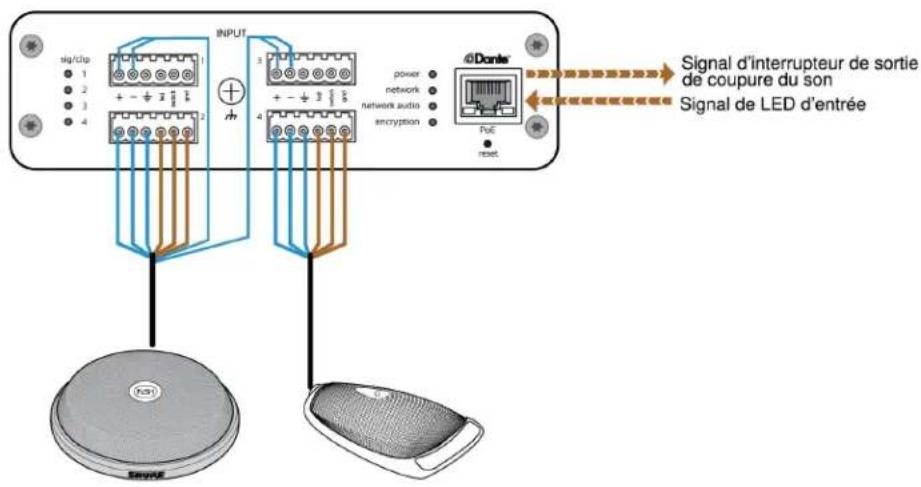

Applicationslogiques 21

Mise en réseau et Dante 22

Mise en réseau de l'audio numérique 22

Recommendations de commutateur et de cable pour la mise en réseau Dante 22

Flux de transmission Dante 23

Compatibilité avec Dante Domain Manager 23

Paramètres QoS (qualité de service) 23

Pont de communication 24

Caracteristiques 24

Accessoires en option et pieces de rechange 28

Informations importantes sur le produit 28

Interface réseau audio

Généralités

Description générale

L'interface réseau audio ANI4IN de Shure convertit 4 canaux d'audio analogue en canaux audio numériques indépendants sur un réseau Dante™. Elle prend en charge les-appareils de niveau microphone,auxiliaire et ligne,avec un gain régiable et une alimentation fantôme de +48 V pour chaque canal.Dans les systèmes de conférence mis en réseau, l'interface réseau audio permet de raccorder simplement l'équipment analogique au réseau audio,tels que des microphones sans fil.L'application web contrôle l'acheminement des signaux et les réglages de canal depuis n'importe quel ordinateur connecté au même réseau.

Variantes

ANI4IN-XLR: quatre entrees XLR (audio symétriques uniquement)

ANI4IN-BLOCK : quatre entrees de connecteurs bloc à 6 broches (connexions audio et logiques symétriques)

Matériel et installation

Matériel

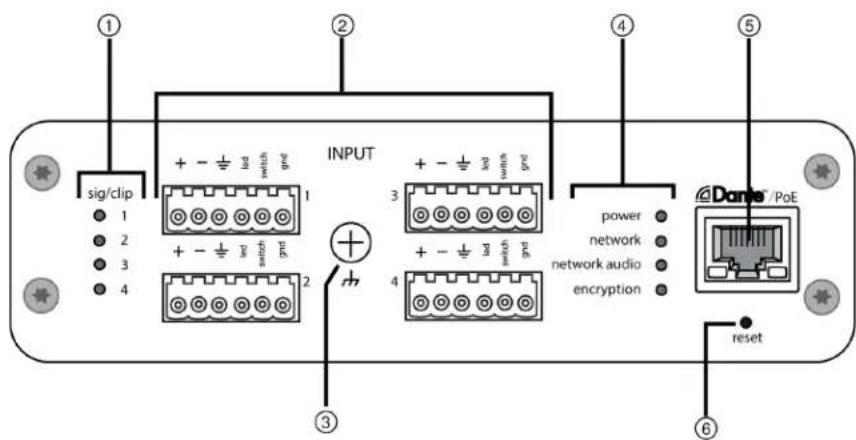

Modèle à connecteurs bloc :

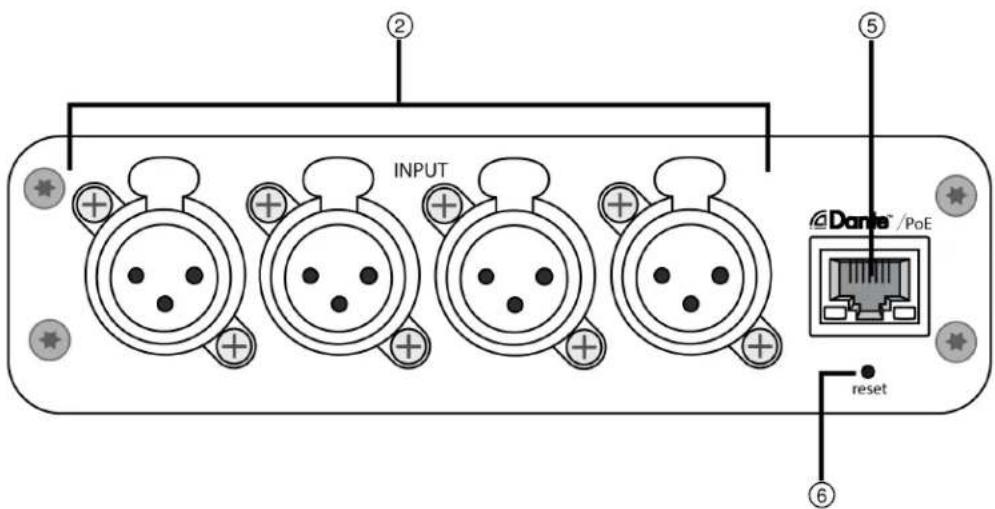

Modèle XLR :

① Témoins de signaléchéage d'entrée

Chaque temoin correspond à un canal d'entrée unique. Si la LED devient rouge, attenuer le niveau de l'appareil source pour éviter l'échéage à l'étage d'entrée. Les réglages du gain analogique et numérique se font à l'aide de l'application web.

État des LED	Niveau du signal audio
Off	moins de -60 dBFS
Vert	-59 à -24 dBFS
Jaune	-23 à -1 dBFS
Rouge	0 dBFS ou plus

② Entrées audio et logiques

Remarque : les connexions logiques apparaissent uniquement sur la version à connecteurs bloc.

Entres de bloc : chaque entrée recoit des signaux audio et logiques symétriques. Les broches sont affectées comme suit :

+	Audio +
-	Audio -
½	Masse audio
interrupteur	Coupure du son logique (envoyée depuis le microphone)
led	Logique de LED (reçue par le microphone)
gnd	Masse de logique

Entres XLR : chaque entrée recoit un signal audio symétrique. Les broches sont affectées comme suit :

1	Masse
2	Positif
3	Négatif

③ Vis de masse chassinis

Fournit une connexion en option pour le fil blinde du micro à la masse chassin.

Remarque : s'applique uniquement à la version à connecteurs bloc.

(4) Témoins à LED

power : alimentation via Ethernet (Power over Ethernet, PoE) présente.

Remarque: Remarque: utilisez un injecteur de PoE si le commutateur reseau ne fournit pas d'alimentation PoE.

Réseau : connexion réseau active.

network audio : audio Dante present sur le réseau.

Remarque: le détaill des erreurs est disponible dans le journal des événements de l'application web.

encryption : non pris en charge actuellement.

État des LED	Activité
Off	Pas de signal actif
Vert	Bon fonctionnement du dispositif
Rouge	Erreur détectée Voir le journal d'événements pour plus de détails.

⑤ Port reseau Dante

Se raccorde à un commutateur réseau pour envoyer l'audio Dante tout en recevant l'alimentation via Ethernet (PoE) et les données en provenance du logiciel de contrôle. Voir la section Dante et mise en réseau pour plus d'informations.

⑥ Bouton reset

Rétablit les paramètres par défaut de l'appareil.

Alimentation sur Ethernet (Power over Ethernet, PoE)

Cet appareil necessite une PoE pour fonctionner. Il est compatible avec les sources de PoE de Classe 0 et de Classe 3.

L'alimentation via Ethernet est fournie de l'une des manieres suivantes :

• Un commutateur réseau fournissant une PoE
• Un injecteur de PoE

Installation et montage en rack

Deux solutions de montage sont disponibles pour installer l'interface réseau audio :

plateau de rack CRT1 de 19 po (accessoire en option) : peut accueillir jusqu'à 3 apparéils et être monté dans un rack ou sous une table

Plateau de montage pour une unité (accessoire inclus) : accueille un seul apparéil et se monte sous une table

Fixation des appareils

Utiliser les vis inclues dans le kit de matériel de montage pour fixer les interfaces réseau audio. Les interfaces réseau audio peuvent etre montees dans un sens ou dans l'autre. Inserer les vis par le bas dans les trous appropriés, comme indiqued sur les schémas suivants :

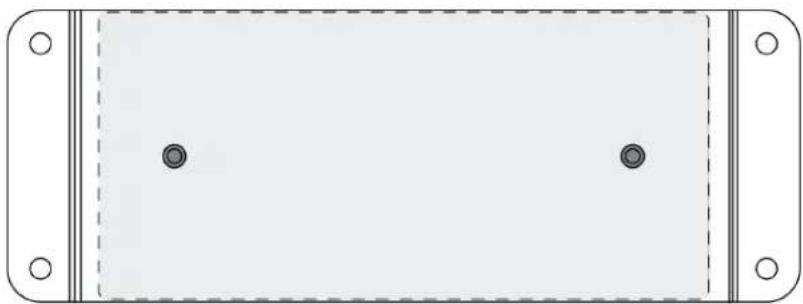

Aligner les trous comme indiqué pour fixer un seul apparéil dans le plateau de montage pour une unité.

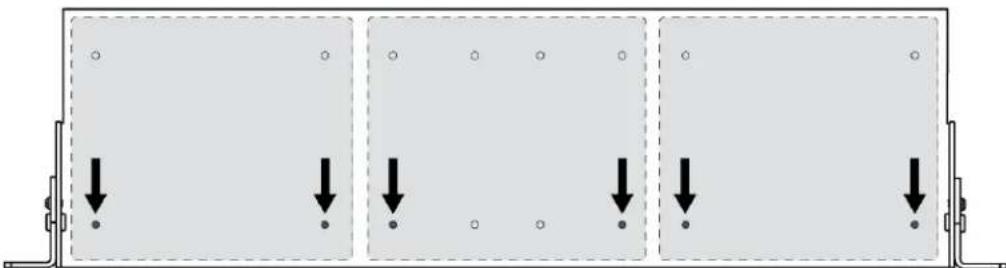

Aligner les trous comme indiqué pour fixer jusqu'à 3 apparèils dans le plateau de rack de 19 po.

Configuration des équres de rack

Jusqu'a 3 interfes reseau audio peuvent etre installes dans un rack de 19 po. Les equerres de rack reglables peuvent etre montees dans un rack de materiel standard ou sous une table.

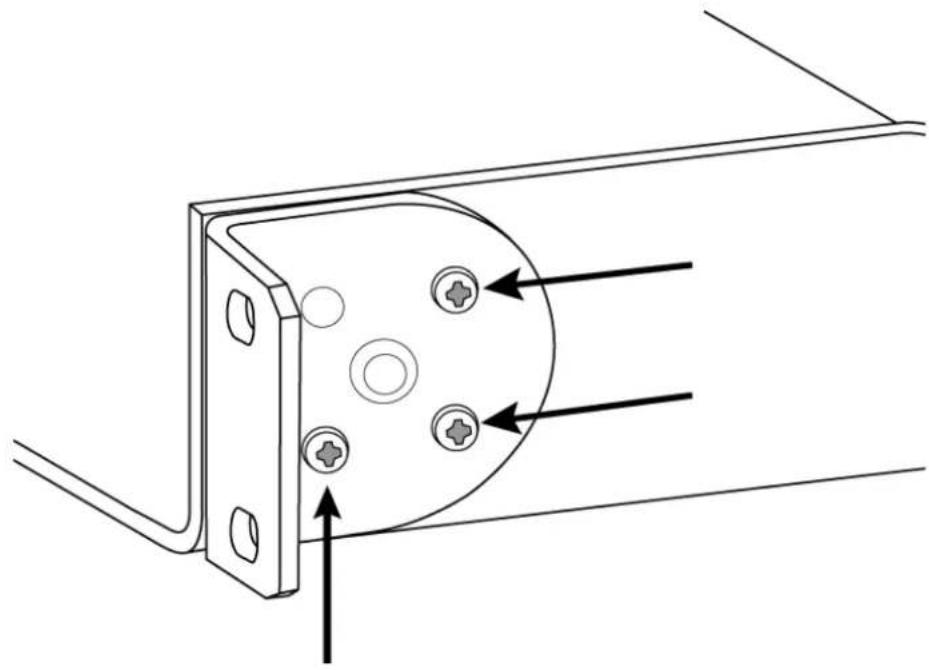

Montage dans un rack de 19 po standard

1. Aligner les équres en orientant les trous de montage vers l'avant.
2. Insérer 3 vis pour maintainir I'equerre au plateau, comme indiqué.

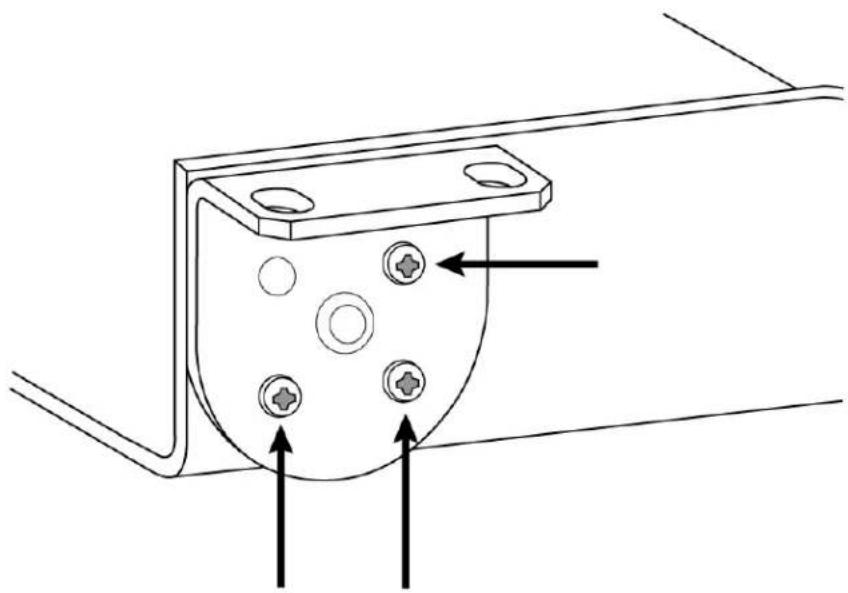

Montage sous une table

1. Aligner les équérres en orientant les trous de montage vers le haut.
2. Insérer 3 vis pour maintainir l'équerre au plateau, comme indiqué.

Installation sous une table

1. Maintainir le plateau à l'emplacement souhaité sous une table.
2. À l'aide d'un crayon, marquer l'emplacement des trous de montage sur la table.

3. Percer 4 trous pour les vis. Les trous du plateau font 7,1 mm de diamètre.

4. Installer les composants dans le plateau.

5. Installer les 4 vis pour fixer le plateau sous la table.

Réinitialisation

Le bouton reset se trouve dans un petit trou dans le panneau arriere. Appuyer dessus à l'aide d'un trombone ou d'un petit outil similaire.

Il existe deux fonctions de réinitialisation du matériel :

Réinitialisation du réseau (appuyer sur le bouton pendant 4 à 8 secondes)

Rétablit les valeurs d'usine par défaut pour tous les paramètres IP de réseau audio et de contrôle Shure

Réinitialisation usine totale (appuyer sur le bouton pendant plus de 8 secondes)

Rétablit les valeurs d'usine par défaut pour tous les paramètres de réseau et relatifs à Designer.

Options de réinitialisation du logiciel

Pour réinitialiser simplement les réglages sans passer par une réinitialisation matérielle totale, utiliser l'une des options suivantes :

Redemarrer l'appareil :redemarre l'appareil comme s'il avait ete debranché du reseau. Tous les parametes sont conserves en cas de redemarrage de l'appareil.

Parametres par défaut : pour revenir à la configuration d'usine des réglages audio (sauf Nom de l'appareil, Réglages IP et Mots de passage), selectionner Charger préréglages puis le préréglage Réglages par défaut.

Niveaux et mesure

Ajustement des niveaux d'entrée

Avant de commencer, vérifie que les apparciels analogiques avec niveaux de sortie ajustables sont bien utilisés aux niveaux de sortie nominaux.

Le gain analogique ajuste le niveau du signal audio juste avant qu'il ne passé d'analogue à numérique. Le réglage se fait par paliers de 3 dB, pour un maximum de 51 dB de gain.

1. Dans la barre d'outils en haut de l'espace de travail, reglez la Mesures sur pré-fader pour surveiller les niveaux du signal analogique.
2. Sélectionnez la valeur du gain analogique pour ouvrir le fader.
   3.Modifiez le reglage du gain analogique selon le niveau de signal d'entree. Utilisez les marqueurs de plaque de gain sur le fader pour applieur l'amplitude de gain adequate:

Niveau source	Plage de gain
Line (+4 dBu)	0 à +9 dB
Auxiliaire (-10 dBV)	+9 à +21 dB
Microphone (variable)	+21 à +51 dB

1. Les mesures doivent indiquer une pointe entre -18 et -9 dB.

Remarque : il est conseiller de laisser une capacité supplémentaire pour éviter l'échéage en cas d'appareils mobiles connectés à des canaux spécifique.

Ajustement des niveaux de sortie

Les niveaux de sortie sont contrôlés par le fader de Gain numérique (dB). Ajustez toujours le gain d'entrée (analogique) avant le gain de sortie (numérique). Généralement, le fait de bien régler le gain analogique conduit à un niveau de sortie ajustat. Pour les sources à faible signal, comme un microphoneasse sensibilité, appliquer un certain Gain numérique (dB) peut s'avérer nécessaire. Si le fader de Gain numérique (dB) doit être ajusté, procédez comme suit :

1. Dans la barre d'outils en haut de l'espace de travail, reglez Mesures sur post-fader.
2. Ajustez le fader de Gain numérique (dB) comme requis.
3. Si la sommation est active, utilisez les faders de Gain numérique (dB) pour melanger les niveaux des canaux.

Options de mesure (pré-fader et post-fader)

Deux modes de surveillance permettent de surveiller séparément les signaux d'entrée et de sortie.

Pré-fader (niveau d'entrée analogue)

La mesure de pré-fader affiche le niveau du signal avant d'atteindre le fader de gain numérique, de sorte que les niveaux de signaux d'entrée peuvent être optimisés pour chaque canal. Les réglages de gain analogique affecte la mesure si elle est régée sur pré-fader, ce qui n'est pas le cas des réglages de gain numérique.

Important : si le signal entrant est ajustable (systèmes de micro sans fil, par ex.), veillez à ce qu'il soit au niveau nominal avant d'ajuster le gain analogique sur l'interface réseau audio.

Post-fader (niveau de sortie numérique)

La mesure de post-fader affiche le niveau du signal à l'autre extrémité de la chaîne du signal, ce qui inclut à la fois le gain analogique et numérique. Utilise ce réglage pour mesurer les niveaux des signaux envoyés sur le réseau Dante.

Silence synchro

La synchronisation du silence permet de couper ou rétablier simultanément le son de tous les apparciels connectés d'un système de conférence au point exact du signal acheminé. Le statut de coupure du son est synchronisé dans les apparciels par des signaux logiques ou des connexions USB.

Pour utiliser la synchronisation du silence, vérifier que la logique est active sur tous les apparêls.

Le workflow Optimiser de Designer configure tous les parametes de synchronisation du silence utiles.

Appareils compatibles Shure Logic :

P300 (coupe également le son des codecs logiciels pris en charge connectés par USB)
- ANIUSB-MATRIX (coupe également le son des codecs logiciels pris en charge connectés par USB)
Le logiciel Intellimix Room (coupe aussi le son des codecs supportes connectés par USB)
MXA910
- MXA710
- MXA310
Bouton de mute en réseau
- ANI22-BLOCK
- ANI4IN-BLOCK
- Microphones MX à logique activée, connectés à ANI22-BLOCK ou ANI4IN-BLOCK

MX392
MX395-LED
MX396
MX405/410/415

Pour utiliser la synchro muet, connecter un microphone de série MX avec logique activée à un ANI4IN-BLOCK ou ANI22-BLOCK.

Remarque : Voir les instructions du microphone pour savoir comment activer la logique sur les micros.

Pour de l'aide sur l'implémentation de synchro muette,voir notre FAQ.

Flux de signal et connexions

Réglage du réseau audio

Les systèmes de conférence mis en réseau de Shure complènnt les microphones Microflex Advance et les interfaces réseau qui fonctionnent entièrement sur un réseau Dante. D'autres équipements, notamment des commutateurs réseau, ordinateurs, haut-parleurs et proceseurs audio, sont décrits dans l'index des composants matériels.

Composants Shure montrés dans ce diagramme :

Microphones Microflex Advance

Les microphones MXA910 et MXA310 sont équipés des sorties Dante et se connectent directement à un commutateur réseau.

Interfaces réseau audio

Les interfaces seront à connecter au réseau les apparciels analogiques, notamment des haut-parleurs et des microphones.
analogiques.

ANI4IN: convertit 4 signaux analogiques (modèle XLR et à connecteurs bloc disponibles séparément) en signaux audio numériques Dante.

AN4OUT: convert 4 canaux audio Dante du reseau en signaux analogiques discrets.

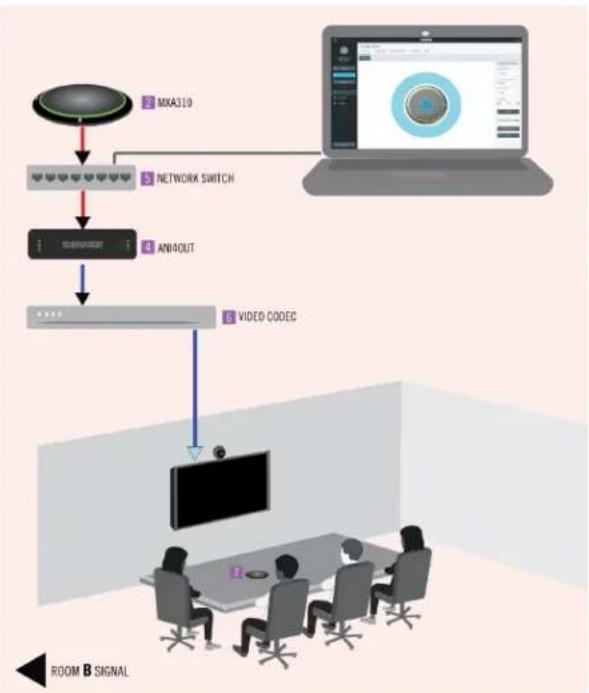

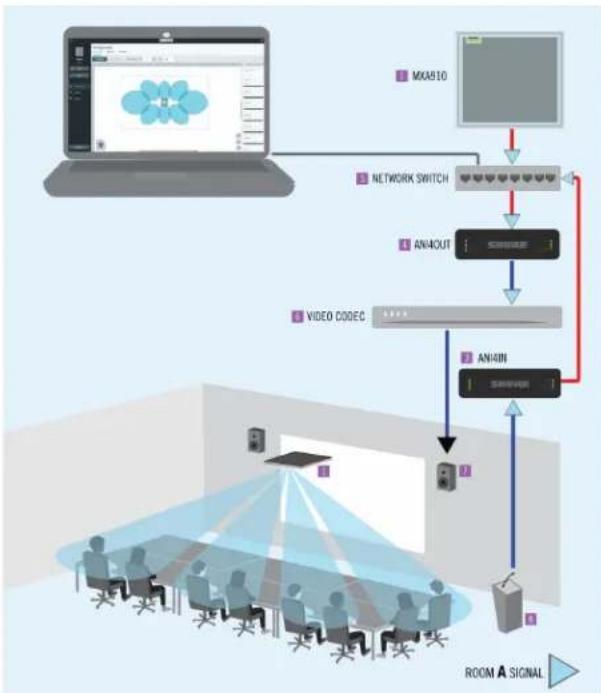

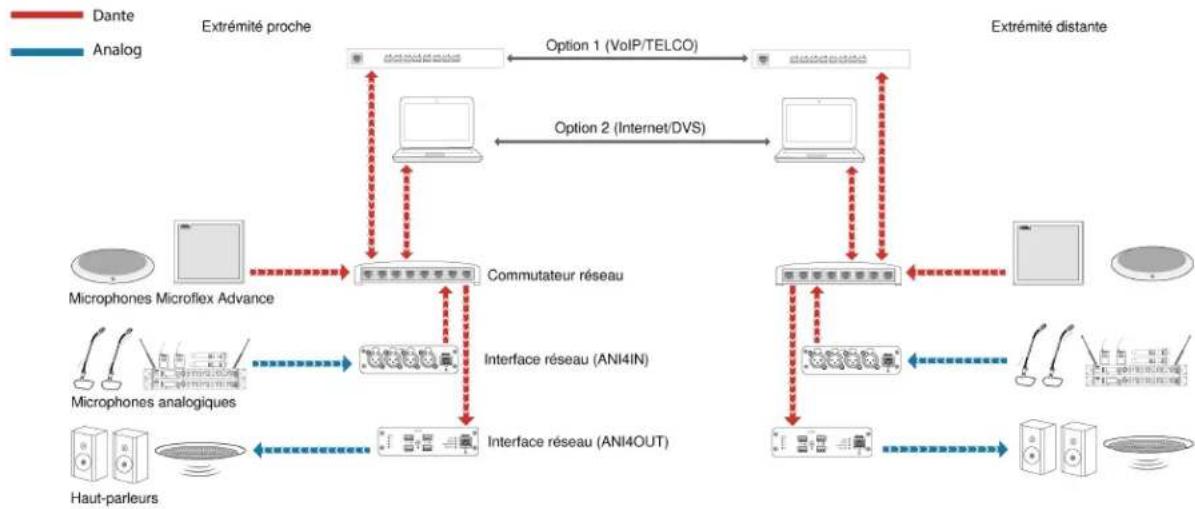

Ce diagramme illustré le chemin complet des signaux à travers un système de conférence mis en réseau. Les signaux provenant de l'extrémité proche et de l'extrémité distante sont échangés via un processeur audio connecté à un système téléphonique ou via un ordinateur connecté à Internet. Les microphones analogiques se connectent au réseau via l'interface ANI4IN de Shure tandis que les haut-parleurs se connectent via l'interface ANI4OUT de Shure.

Ce diagramme montre les composants Microflex Advance en contexte, avec deux salles communiquant via des co-decs video.

Matériel de contrôle et audio sur réseau

Les réglages audio et de matériel se font au moyen d'un ordinateur connecté au même réseau.

Matériel Shure et audio

Chaque composant Microflex Advance dispose d'une application Web fournissant des outils de mixage et de configuration pour optimiser la qualite du son.

Contrôle étendu pour les apparèils analogiques

Les appareils analogiques connectés au réseau via une interface réseau Shure (ANI4IN/ANI4OUT) bénéficient également du contrôle à distance : les niveaux de volume, l'égalisation et le routage des signaux sont gérés via l'application Web. Les réglages normalement disponibles depuis un équipement, comme régler le volume de haut-parleurs ou couper le son d'un microphone cable, peuvent se faire à distance sur le réseau.

Acheminement du son Dante

L'acheminement du signal audio peut etre geré via Dante Controller ou le logiciel Designer de Shure.

Connexions et flux des signaux

① MX396 (à deux capsules)

En plus d'acheminer les signaux audio, ce microphone périphérique intègre trois autres fils pour les connexions logiques. L'interrupteur situé sur le microphone peut ainsi envoyer un signal de coupure du son logique au reste de l'équipement du réseau et receivevoir un signal de commande de LED logique.

② MX392

En plus d'acheminer le signal audio, ce microphone périphérique intégre trois autres fils pour les connexions logiques. L'interrupteur situé sur le microphone peut ainsi envoyer un signal de coupure du son logique au reste de l'équipement du réseau et receivevoir un signal de commande de LED logique.

③ Récépteur ULX-D

Les microphones sans fil sont connectés à l'interface reseau par le biais des sorties analogiques symétriques du récepteur.

④ Commutateur réseau

Assure la connectivite entre le reseau audio Dante et l'ordinateur qui contrule le traitement et l'acheminement des signaux.

⑤ Ordinateur

Un ordinateur ou une tablette qui execute l'application web fournit une commande de gain indépendante à chaque apparéil connecté.

Entree: analogue (quatre XLR ou connecteurs bloc)

Chaque interface reseau audio comprend quatre entrées analogiques avec un gain analogue variable pour les signaux de niveau ligne, auxiliaire et microphone. Exemples d'appareils à connecter au reseau avec l'interface reseau audio :

• Systèmes de microphones sans fil
• Microphones cabled (fonctions logiques prises en charge par le modele à connecteurs bloc)
• Ordinateurs ou apparèels mobiles utilisés pour des presentations
  Autres apparéils de lecture

Sortie : audio numérique Dante

Raccorder la sortie Dante à un commutateur réseau avec un cable réseau. Un seul cable réseau transmet les quatre canaux audio sur le réseau et achemie l'alimentation via Ethernet (PoE) pour alimenter l'appareil. Utilisez le contrôleur Dante pour

acheminer les canaux audio de l'interface reseau audio vers la destination adequate sur le reseau. Chacun des signaux peut etre achemine vers plusieurs destinations pour assurer la sonorisation locale tout en diffusant I'audio a I'autre extrémité.

Sommation

L'interface reseau audio permit la sommation des canaux afin de combiner les signaux d'entree et de les envoyer sur un seul canal Dante. Cela permet d'envoyer tous les canaux vers un appeareil avec un nombre limite de canaux de recepteur Dante. Le fonctionnement du melangeur ne change pas; les canaux audio sont simplement envoyes sous la forme d'un signal combiné.

Remarque : quand la sommation est active, un limiteur est activé pour éviter une surcharge de signal. Le limiteur n'afecte jamais les sorties directes mais uniquement le signal somme.

Pour l'activer, selectionnez l'une des options de sommation dans la barre d'outils en haut du melangeur, dans l'onglet Canaux.

Exemple de scenario

Une conférence video intégrant plusieurs microphones est une application courante nécessitant la sommation. Lorsqu'un appar-. pareil (un ordinateur exécutant un logiciel de conférence et Dante Virtual Soundcard, par ex.) ne prend en charge qu'un ou deux canaux de récepteur Dante, l'interface réseau audio combine les signaux d'entrée pour les transmettre sous la forme d'un seul canal Dante.

① Canaux audio analogiques additionnels

Lorsque quatre canaux audio analogiques sont additionnels, chacun des canaux de transmission Dante inclut tous les signaux d'entree.

② Canal audio Dante unique

Un signal Dante contenant les quatre canaux additionnels est envoyé sur le réseau.

③ Raccordement à un ordinateur

Un ordinateur exécutant un nombre limite de canaux Dante avec Dante Virtual Soundcard recoit tout l'audio sur un seul canal. Cet audio est envoyé à l'autre extrémité.

Égaliseur paramétrique

Optimise la qualite audio en ajustant la reponse en frquence sur l'egaliseur parametrique.

Applications courantes de l'égaliseur :

Améliorer la clarté du discours
- Réduire le bruit des systèmes de climatisation ou des videoprojecteurs
Réduire les irregularités de la salle
- Ajuster la réponse en fréquence pour les systèmes de sonorisation

Définition des paramètres de filtré

Ajustez les parametres de filtrer en manipulant les icones du graphique de reponse en fréquence ou en saississant des valeurs numériques. Désactiver un filtré à l'aide de la case à cocher adjacente au filtré.

Type de filtré	Seules la première et la dernière bandes ont des types de filtres sélectionnables. Paramétrique : atténue ou amplifie le signal dans une plage de fréquence personalisable. Passe-haut : atténue le signal audio en dessous de la fréquence sélectionnée. Dégradé bas : atténue ou amplifie le signal audio en dessous de la fréquence sélectionnée. Passe-bas : atténue le signal audio au-dessus de la fréquence sélectionnée. Dégradé haut : atténue ou amplifie le signal audio au-dessus de la fréquence sélectionnée.
Fréquence	Sélectionner la fréquence centrale du filtré à amplifier/attenuer.
Gain	Ajuste le niveau pour un filtre spécifique (+/-30 dB).
Largeur Q	Ajuste la plage de fréquences affectées par le filtre. Lorsque cette valeur augmente, la bande passante diminue.

Applications de l'égaliser

L'acoustique des salles de conférence varie en fonction de l'espace, de la forme et des matériaux de construction. Utiliser les consignes du tableau suivant.

Application de l'égalisateur	Paramètres suggérés
Amplification des aigus pour améliorer l'intelligibilité du discours	Ajouter un filtré de dégradé pour amplifier les fréquences su-périeures à 1 kHz de 3 à 6 dB
Réduction du bruit de climatisation	Ajouter un filtré passée-haut pour atténuer les fréquences en dessous de 200 Hz
Réduction des échos flottants et des sifflements	Identifier la plage de fréquences spécifique qui s'applique à la salle :1. Définir une valeur Q étroite2. Augmenter le gain entre +10 et +15 dB, puis faire des essais avec des fréquences entre 1 kHz et 6 kHz
	afin de cerner avec précision la plage d'échos flottants et de sifflements3. Réduire le gain à la fréquence identifiée (commencer entre -3 et -6 dB) afin de minimiser les parasites in-désirables de la salle
Réduction du son creux et de la résonance de la salle	Identifier la plage de fréquences spécifique qui s'applique à la salle :1. Définir une valeur Q étroite2. Augmenter le gain entre +10 et +15 dB, puis faire des essais avec des fréquences entre 300 Hz et 900 Hz afin de cerner avec précision la fréquence de résonance3. Réduire le gain à la fréquence identifiée (commencer entre -3 et -6 dB) afin de minimiser les parasites in-désirables de la salle

Installation, gestion et sécurité du logiciel

Installation du logiciel et Device Discovery

L'application web Device Discovery de Shure permet d'acceder à l'application web d'un apparéil Shure. L'application web s'ouvre dans un navigateur Web pour permettre la gestion complète de l' apparéil. Tout ordinateur mis en réseau avec l' apparéil peut acceder à l'interface graphique avec cette application.

Navigateurs compatibles :

• Chrome
  Safari

• Firefox
  Internet Explorer

• Installer l'application de recherche d'appareil Shure disponible sur www.shure.com

• Double-cliqueur sur le composant pour ouvrir l'interface.

Accès à l'application web

L'application Web Server Discovery de Shure trouve tous les appareils Shure du réseau qui comportent une interface Web.

Procesder comme suit pour installer le logiciel et acceder à l'application web :

① Installation de l'application Shure Discovery

Télécharger l'application Shure Discovery sur www.shure.com et l'institue. Ceci installe automatiquement l'outil de détction d'appareils Bonjour requis sur l'ordinateur.

② Connexion du réseau

S'assurer que I'ordinateur et le matériel sont sur le même réseau.

③ Lancement de I'application Discovery

L'application affiche tous les appareils Shure qui comportent une interface graphique.

④ Identification du matériel

Double-cliqueur sur un appareil pour ouvrir son interface graphique dans un navigateur Web.

⑤ Marquage de l'application web de l'appareil (recommandé)

Metre en signet le nom DNS de l'appareil pour acceder à l'interface graphique sans l'application Discovery de Shure.

Accès à l'application web sans l'application Discovery

Si I'application Discovery n'est pas installée, l'application web est accessible en saisissant le nom DNS dans un navigateur Internet. Le nom DNS est dérivé du modele de l'unité, associé aux trois derniers octets (six chiffres) de l'adresse MAC, et se terminant par .local.

Exemple de format : Si I'aresse MAC d'une unité est 00:0E:DD:AA:BB:CC, alors le lien est le suivant :

ANI4IN: http://ANI4IN-aabbcc.local

ANI4OUT:http://ANI4OUT-aabbcc.local

Fonctions des canaux

(Alimentation fantôme de) +48 V

Fournit une alimentation fantôme de +48 V au canal sélectionné.

Inversion de polarité

Chaque canal comprend une case à cocher pour inverser la polarité du signal d'entrée.

Gain analogue

Règle le gain de façon à optimiser le niveau du signal d'entrée avant que l'audio analogique ne soit converti en audio numérique.

Gain numérique

Règle le niveau du signal numérique pour optimiser l'intensité du signal sur le réseau.

Groupes coupure du son

Cocher la case Groupe coupure du son pour ajouter le canal à un groupe. Couper le son de l'un des canaux du Groupe coupure du son coupe le son de tous les canaux du groupe.

Groupes affaiblisseur

Cocher la case Groupe affaiblisseur pour ajouter le canal à un groupe. Tous les affaiblisseurs du groupe sont liés et s'accordent mutuellesloment lorsqu'un seul affaiblisseur est regle.

Témoin de logique d'interrupteur

S'allume lorsque l'interface reseau audio recoit un signal logique d'interrupteur d'un microphone.

Remarque : s'applique uniquement au modele à connecteurs bloc.

Témoin de logique de LED

S'allume lssque I'interfse reau audio reoit un signal logique de LED d'un syste de commande sur le reseau.

Remarque : s'applique uniquement au modele à connecteurs bloc.

Prérogages personalisés

Utiliser les prééglages pour enregistrer et rappeler rapidement des paramètres. jusqu'à 10 prééglages peuvent être stockés sur chaque apparéil, afin de répondre à différentes dispositions des sièges. Un prééglage enregistrvre tous les paramètres d'appareil, à l'exception de Nom de l' apparéil, des paramètres IP et des mots de passer. L'importation et l'exportation des prééglages sur de nouvelles installations font gagner du temps et améliorent le déroulement des opérations. Lorsqu'un prééglage est sélectionné, son nom s'affiche au-dessus du menu de prééglage. En cas de modification, un astérisque s'affiche à côte du nom.

Remarque : Utiliser les preréglages par défaut pour revenir à la configuration d'usine (sauf Nom de l'appareil, Réglages IP et Mots de passage).

Ouvrir le menu Presets pour afficher les prereglages possibles :

Enregistrer comme préré-glage :	enregistrre les paramètres sur l'appareil
Charger le préréglage :	ouvre une configuration de l'appareil
Importer depuis un fichier :	telécharge un fichier de préréglages d'un ordinateur sur l'appareil. Les fichiers peuvent être sélectionnés depuis le navigateur ou glissés dans la fenêtre d'importation.
Exporter dans un fichier :	enregistrre un fichier de préréglages de l'appareil sur un ordinateur

Journal des événements

Le journal des événements fournit des détails sur l'activité de l'appareil à partir de sa mise sous tension. Le journal collecte jusqu'à 1000 entrées d'activité et les horodate par rapport à la dernière remise sous tension. Les entrées sont stockées dans la mémoire interne et ne sont pas effacées au redémarrage de l'appareil. La fonction Export create un document CSV (valeurs séparées par une virgule) pour enregistrer et trier les données du journal.

Pour plus d'informations lors du dépannage ou de la consultation du service d'assistance systèmes de Shure, consulter le fi-chier journal.

Pour visualiser le journal des événements :

1. Ouvrir le menu Help.
2. Sélectionner Afficher le journal des événements.

Niveau de gravité

Informations

Actions ou événements executé(e)s avec succès.

Avertissement

Actions ne pouvant pas etre executees mais fonctionnement general stable.

Erreur

Problèmes pouvant entraver le fonctionnement.

Details du journal

Description

Fournit des details sur les événements et les erreurs, notamment l'adresse IP et le masque de sous-reseau.

Horodatage

Mises hors tension/sous tension:jours:heures:minutes:secondes depuis le demarrage le plus recent.

ID d'évenement

Indique le type d'évenement pour référence interne.

Conseil : utiliser le filtre pour limiter le nombre de résultats.Selectionner un en-tete de catogore pour trier le journal.

Mises à jour du firmware

Les firmwares sont des logiciels intégrés à chaque appareil pour en contrôle les fonctionnalités. Régulierement, de nouvelles versions de firmware sont développées pour incorporer des fonctions supplémentaires et apporter des améliorations. Pour tirer parti des améliorations en matière de conception, il est possible de télécharger et d'inverter les nouvelles versions de firmware à l'aide de Shure Update Utility. Le calcul peut être relayé à l'adresse http://www.shure.com.

Important : lorsque des composants sont connectés via l'interface réseau audio MXW de Shure, leur firmware doit etre mis a jour sur chaque apparéil avant la mise à jour du firmware de l'interface réseau audio MXW. Tenter demettre à jour tous les apparéils en même temps entraînera la réinitialisation de l'interface après la mise à jour de son firmware et la connexion avec tous les autres apparéils du réseau sera perdue.

Proceder comme suit pourmettrea jourle firmware:

ATTENTION! S'assurer que l'appareil possede une connexion au reseau stable pendant la mise a jour. Ne pas metre l'appareil hors tension tant que la mise a jour n'est pas terminée.

1. Connecter l'appareil et l'ordinateur au même réseau (réglés sur le même sous-réseau).
2. Telecharger et installer l'application Shure Update Utility.
3. Ouvrir l'application.
4. Cliquer sur le bouton Check For Updates... pour voir les nouvelles versions du firmware disponibles pour le télécharge ment.
5. Selectionner le firmware souhaite et appuyer sur Downloadpour le tlécharger dans la Bibliothèque de firmware.
6. Dans l'onglet Update Devices selectionner le nouveau firmware et appuyer sur Send Updates... pour lancer la mise a jour du firmware, qui remplacera le firmware existant sur l'appareil.

Remarque : après la mise a jour, il peut etre neccessaire de vider le cache du navigateur pour afficher les mises a jour dans l'application web de I'appareil.

Exigences en matière de version du firmware

Tous les apparciels comprehennt un reseau avec plusieurs protocoles de communication executes ensemble pour un fonctionnement optimal. La bonne praticque recommandee est de faire fonctionner tous les apparciels sous la meme version du firmware. Pour visualiser la version de firmware de chaque appariel sur le reseau, ouvrir l'interface utiliseur du composant et regarder sous Settings > About.

Le format de la version du firmware pour les appareils Shure est MAJEUR.MINEUR.RÉVISION. (Ex : 1.6.2 ou 1 est le niveau Majeur du firmware, 6 est le niveau Mineur du firmware et 2 est le niveau de Révision du firmware.) Au minimum, les appareils qui sont utilisés sur le même sous-reseau doivent avoir des numérios de version MAJEUR et MINEUR identiques.

• Les appareils dont les numéroes de version MAJEURS different ne sont pas compatibles.
• Les différences dans le niveau de RÉVISION du firmware peuvent entrainer des incohérences indésirables.

Cryptage

L'audio est crypté conformément à la norme Advanced Encryption Standard (AES-256), celle que spécifiée dans la publication FIPS-197 du National Institute of Standards and Technology (NIST) du gouvernement américain. Les apparêils Shure qui prennten en charge le cryptage nécessitant une phrase sécreté pour étabir une connexion. Le cryptage n'est pas pris en charge avec des apparêls tiers.

Pour activer le cryptage :

1. Ouvrir le menu Paramétres et selectionner l'onglet Général.
2. Sélectionner Enable Encryption.
3. Saisir une phrase secrete. Tous les apparciels doivent utiliser la meme phrase secrete pour etabrir une connexion crypte. tee.

Important : pour que le cryptage fonctionne, tous les appareils Shure sur le réseau doivent utiliser une connexion cryptée.

Lrs de la configuration du système avec le logiciel Designer de Shure, consulter la section d'aide de Designer pour en savoir plus sur ce suje.

Utilisation des chaines de commande

Cet appeareil reoit des commandes logiques par le reseau. Plusieurs parametes controles via Designer peuvent etre controles avec un systeme de commande tiers, a l'aide de la chaine de commande appropriee.

Applications courantes :

Coupure du son
- Couleur et comportement des LED
- Chargement des prêrglages
- Ajustement des niveaux

Une listede deschaines de commandé est disponible à l'adresse :

Applications logiques

Le modele à connecteurs bloc (ANI4IN-BLOCK) intègre trois connexions de signaux logiques. Les signaux logiques sont convertis en chaînes de commande Ethernet, puis envoyés et reçus par un apparéil (tel qu'un suppresseur d'echo ou système de commande) qui prend en charge les chaînes de commande Ethernet.

Dans ce schéma, les microphones Shure Microflex MX392 et MX396 sont connectés à l'interface réseau audio. Le bouton mute de chaque microphone envoie un signal logique (d'interrupteur) pour couper le son sur le reste de l'équipment audio. Les microphones reçoivent des signaux logiques (de LED) de façon à ce que leurs LED reflètent l'état de la totalité du système audio.

Mise en réseau et Dante

Mise en réseau de l'audio numérique

L'audio numérique Dante est transmis sur Ethernet standard et fonctionne à l'aide de protocoles Internet standard. Dante fournit une faible latence, une synchronisation d'horloge précise et une qualité de service (QoS) élevée pour un transport audio fiable vers divers apparciels Dante. L'audio Dante peut coexist sans risque sur le même réseau que les données IT et de commande ou peut être configuré de façon à utiliser un réseau dédié.

Recommendations de commutateur et de cable pour la mise en réseau Dante

Les commutateurs et les cables déterminent les performances du réseau audio. Utiliser des commutateurs et des cables de haute qualite pour rendre le réseau audio plus fiable.

Les commutateurs du réseau doivent avoir :

• Ports Gigabit. Les commutateurs 10/100 peuvent fonctionner sur de petits reseaux, mais les commutateurs gigabit fonctionnent mieux.
• Ports d'alimentation par Ethernet (PoE) ou PoE+ pour tous les appareils nécessitant une alimentation électrique
• Fonctions de gestion pour fournir des informations sur la vitesse de port, les compteurs d'erreurs et la bande passante utilisée
• Possibilité de désactiver la fonction Energy Efficient Ethernet (EEE). L'EEA (aussi connue sous le nom de « Green Ethernet ») peut provoquer des pertes de signal audio et des problèmes de synchronisation de l'horloge.
• Qualité de service (QoS) Diffseriv (DSCP) avec priorité stricte et 4 files d'attente

Les cables Ethernet doivent etre :

• De catégorie 5e ou supérieure
• Blindés

Flux de transmission Dante

Cet apparéil peut prendre en charge jusqu'à deux flux de transmission et deux flux de réception. Un flux unique consiste en une transmission monodiffusion ou multidiffusion et prend en charge jusqu'à quatre canaux.

• Un flux monodiffusion est une connexion point à point entre deux apparciels qui prend en charge jusqu'à quatre canaux par flux.
• Un flux multidiffusion est une transmission point à multipoint qui permet d'envoyer jusqu'à quatre canaux à plusieurs récepteurs sur le réseau.

Applications d'appareils Shure

Cet apparéil peut se connecter avec jusqu'à deux apparéils Dante.

Les MXA310, ANI22, ANIUSB-MATRIX et ANI4IN de Shure prenrent en charge la transmission multidiffusion. Cela signifie que les flux peuvent transmettre à plusieurs apparciels, autant que le réseau peut en accepter. Si l'on utilise des flux monodiffusion, chaque apparéil peut se connecter avec jusqu'à deux récepteurs Dante.

Le système ANI4OUT de Shure peut se connecter avec jusqu'à deux émetteurs Dante.

Compatibilité avec Dante Domain Manager

Cet appareil est compatible avec Dante Domain Manager (DDM). DDM est un logiciel de gestion de réseau avec authentificatio. tion des utilisateurs, sécurité basée sur les roles et fonctions d'audit pour les reseaux Dante et les produits compatibles Dante.

Considerations relatives aux appareils Shure contrôlés par DDM :

Lors de I'ajout d'appareils Shure a un domaine Dante, definir l'acces du contrôleur local sur Read Write. Sinon il sera imposible d'acceder aux parametes Dante, d'effectuer une reinitialisation d'usine ou de mettre à jour le firmware de l'appareil.
Si, pour une raisonquelconque, l'appareil et le DDM ne peuvent pas communiquer sur le reseau, le contrôle des parametres Dante, la reinitialisation d'usine et les mises a jour du firmware de l'appareil sont impossibles. Lorsque la connexion est rétable, l'appareil suit la politique définie pour lui dans le domaine Dante.
- Si la fonction de verrouillage des appareils Dante est activée, que le DDM est hors ligne ou que la configuration de l'appareil est définie sur Empêcher, certains paramètres de l'appareil sont désactivés, notamment : le cryptage Dante, l'association MXW, les fonctions Parcourir Dante et Calage Dante de l'AD4, et la liaison du SCM820.

Voir la documentation de Dante Domain Manager pour plus d'informations.

Paramètres QoS (qualité de service)

Les paramètres QoS attribuient des priorités à des paquets de données spécifiques sur le réseau, assurant ainsi une transmission audio fiable sur les grands réseaux au traffic important. Cette fonction est disponible sur la plupart des commutateurs réseau gérés. même si ce n'est pas obligatoire, attribuer des paramètres QoS est recommendé.

Remarque : Coordiner les modifications avec l'administrateur reseau afin d'éviter toute perturbation du service.

Pour attribuer des valeurs QoS, ouvrir l'interface du commutateur et utiliser le tableau suivant pour attribuer des valeurs de file d'attente associées à Dante.

• Attribuer la valeur la plus élevé possible (4 dans cet exemple) aux événements PTP pour lesquels le temps est critique
  Utiliser des valeurs de priorite descendante pour chaque paquet restant.

Valeurs de priorite QoS Dante

Priorité	Applications	Étiquette DSCP	Hexadécimal	Décimal	Binaire
Élevé (4)	Événements PTP pour lesquels le temps est critique	CS7	0x38	56	111000
Moyen (3)	Audio, PTP	EF	0x2E	46	101110
Faible (2)	(réservé)	CS1	0x08	8	001000
Néant (1)	Autre traffic	BestEffort	0x00	0	000000

Remarque: La gestion du commutateur peut varier en fonction du fabricant et du type de commutateur. Consulter le guide du produit du fabricant pour connaître les détails spécifiques de configuration.

Pour plus d'informations sur les exigences de Dante et la mise en réseau, rendez-vous sur www.audinate.com.

Terminologie de mise en réseau

PTP (Precision Time Protocol) : utilise pour synchroniser les horloges du réseau

DSCP (Differentiated Services Code Point): Méthode d'identification standardisée pour les données utilisées dans la priorisation de QoS de couche 3

Pont de communication

Le pont de communication active un contrôleur externe pour obtenir des informations IP à partir de l'interface de commande d'un appareil Shure. Pour acceder à un pont de communication, un contrôleur externe doit envoyer un paquet de requête de l'U DP monodiffusion* au port 2203 de l'interface Dante de l'appareil Shure.

1. Envoyer un paquet UDP avec une charge d'1 octet minimum.

Remarque: La charge maximum autorisée est de 140 octets. Tous les contenus sont autorisés.

1. L'appareil Shure envoie un paquet de réponse au contrôleur via l'UDP monodiffusion et utilise un port UDP destinataire identique au port source du paquet de requête. La charge du paquet de réponse est au format suivant :

Octets	Contenu
0-3	Adresse IP, sous forme d'entier non signé 32 bits dans l'ordre du réseau
4-7	Masque de sous-réseau, sous forme d'entier non signé 32 bits dans l'ordre du réseau
8-13	Adresse MAC, sous forme de tableau de 6 octets

Remarque : l'appareil Shure doit envoyer une reponse en moins d'une seconde sur un réseau standard. En l'absence de reponse, vérifier l'adresse IP de destination et le numero du port puis essayer de renvoyer la requête.

*UDP:User Datagram Protocol

Caracteristiques

Inputs

Kit de visserie (modèle XLR)	90A29254
Kit de visserie (modèle à connecteurs bloc)	90B29252
Support de montage (rack 1/3)	53A27742

Accessoires en option et pieces de rechange

Plateau de rack 19"

CRT1

Informations importantes sur le produit

L'équipment est prévu pour être utilisé dans des applications audio professionnelles.

Remarque: Ce dispositif n'est pas concu pour etre connecte directement a un reseau Internet public.

Conformité CEM pour les environnements E2 : commerciaux et d'industrie légère. Le contrôle est fondé sur l'utilisation des types de cable fournis et recom-mandés. L'utilisation de types de cable autres que blindés peut dégrader les performances CEM.

Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entrainer la nullite du droit d'utilisation de cet équipment.

Étiquette de conformité à la norme ICES-003 d'Industrie Canada : CAN ICES-3 (B)/NMB-3 (B)

Autorisé sous couvert de vérification de la partie 15B des réglementations FCC.

Suivre le plan de recyclage regional en vigueur pour les accus, l'emballage et les déchets électroniques.

La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance

Representant agreé européen :

Shure Europe GmbH

Global Compliance

Jakob-Dieffenbacher-Str. 12

75031 Eppingen, Allemagne

Telephone:[phone]

Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.

La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visitor www.shure.com

Vou n'avoz pas trové ce que vous recherchez ? Contactez notre service client pour obtenir de l'aide.
