SCM820 - Mixeur plongeant SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mélangeur automatique numérique à 8 canaux
Marque	Shure
Modèle	SCM820
Dimensions (H x L x P)	44 mm x 483 mm x 289 mm
Poids	5,5 kg
Alimentation	100–240 V CA, 50–60 Hz, 1 A
Nombre d'entrées	8 entrées micro/ligne symétriques + 1 entrée auxiliaire stéréo
Sorties	2 sorties de mélange symétriques (XLR) + 8 sorties directes + sortie casque
Traitement audio	Convertisseur 24 bits/48 kHz, traitement interne 32 bits
Technologie de mélange	IntelliMix® avec seuil adaptatif de bruit (NAT), MaxBus, atténuation NOMA
Modes de mélange	Classique, Régulier, Extrême, Personnalisé, Manuel
Mise en réseau	Ethernet 10/100 Mb/s (SCM820) ou Gigabit avec Dante (SCM820-DAN)
Réducteur de Larsen	2 canaux DFR avec filtre coupe-bande adaptatif (jusqu'à 16 filtres)
Égalisation	Coupe-bas 25–320 Hz, dégradé haut 5 kHz par entrée ; PEQ 6 bandes par sortie
Plage dynamique	Analogique-analogique : 110 dB ; Analogique-Dante : 113 dB
Bruit de sortie	-90 dBV (sortie ligne), -110 dBV (sortie aux), -135 dBV (sortie micro)
Alimentation fantôme	48 V CC, sélectionnable par canal, max 14 mA
Montage en rack	1U (rack 19 pouces)
Température de fonctionnement	-18 °C à 63 °C
Accessoires fournis	Câble d'alimentation, câble Ethernet, kit de visserie
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Mise à la terre requise ; ne pas exposer à l'eau ou à la chaleur ; réparation par personnel qualifié
Réparabilité	Pièces détachées disponibles via Shure ; mise à jour firmware via interface Web

FOIRE AUX QUESTIONS - SCM820 SHURE

Comment connecter le SCM820 à un ordinateur pour configurer l'interface graphique ?

Connectez le port réseau primaire du mélangeur directement à un port Ethernet de l'ordinateur. Installez l'application Shure Web Device Discovery (disponible sur www.shure.com/software). Lancez l'application, double-cliquez sur l'appareil pour ouvrir l'interface graphique dans un navigateur Web. Assurez-vous que l'ordinateur et le mélangeur sont sur le même sous-réseau.

Comment sélectionner un mode de mélange IntelliMix ?

Appuyez sur le bouton IntelliMix sur le panneau arrière pour faire défiler les modes : Classique, Régulier, Extrême. Pour le mode Personnalisé, utilisez l'interface graphique. Le mode Manuel désactive IntelliMix. Les modes A et B peuvent être réglés indépendamment en mode mélangeur double.

Comment activer l'alimentation fantôme 48 V pour un microphone ?

Sélectionnez le canal souhaité à l'aide du bouton CHANNEL sur le panneau arrière, puis appuyez sur le bouton +48V pour activer l'alimentation fantôme. La LED verte s'allume. Note : l'alimentation fantôme est automatiquement désactivée lorsque le gain est réglé sur Ligne (+0 dB).

Que faire si le son est déformé ou écrêté ?

Vérifiez la LED d'état du canal : si elle clignote en rouge, réduisez le gain d'entrée. Si les vu-mètres de sortie affichent un écrêtage, réduisez le gain principal. Assurez-vous que les signaux d'entrée ne dépassent pas le niveau d'écrêtage.

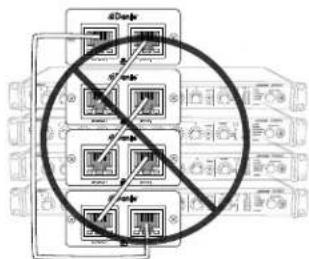

Comment relier plusieurs mélangeurs SCM820 pour augmenter le nombre de canaux ?

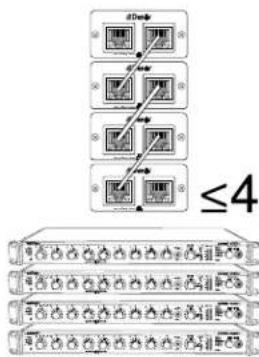

Utilisez des mélangeurs compatibles Dante (SCM820-DAN). Connectez-les via un réseau Gigabit. Dans l'interface graphique, allez dans l'onglet Link Group et créez un nouveau groupe. Faites glisser les appareils dans le groupe. Vous pouvez également activer la liaison automatique (Auto Link) sur le panneau arrière.

Comment utiliser le réducteur numérique de Larsen (DFR) ?

Dans l'interface graphique, allez dans l'onglet DFR. Sélectionnez un canal ou une sortie de mélange. Cliquez sur Effacer tout pour supprimer les filtres existants. Augmentez lentement le gain du système jusqu'à l'apparition du Larsen ; les filtres se déploient automatiquement. Vous pouvez verrouiller les filtres fixes.

Comment configurer le SCM820 en mode mélangeur double ?

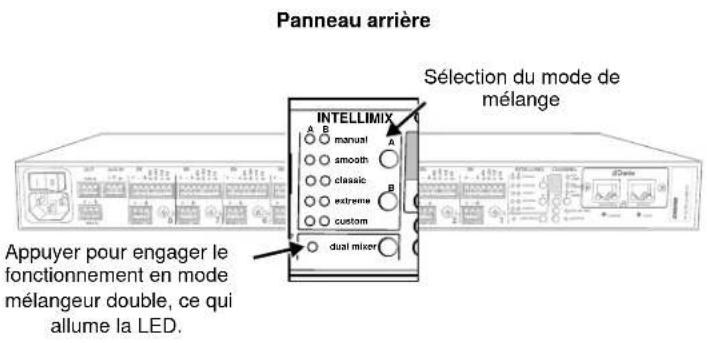

Appuyez sur le bouton Dual Mixer sur le panneau arrière (la LED verte s'allume). Dans l'interface graphique, onglet IntelliMix, sélectionnez Dual Mixer. Vous pouvez alors acheminer chaque canal vers le Mix A, Mix B, les deux ou aucun, et régler des modes IntelliMix différents pour chaque mix.

Comment réinitialiser le mélangeur aux paramètres d'usine ?

Appuyez et maintenez enfoncé le bouton Reset à l'arrière pendant 5 secondes. Vous pouvez également utiliser l'interface graphique : onglet Preferences, cliquez sur Reset. Cela efface les mots de passe et les noms d'appareil, mais conserve les paramètres IP et le journal des événements.

Comment connecter l'audio Dante à un ordinateur pour enregistrement ?

Installez Dante Virtual Soundcard (DVS) sur l'ordinateur. Connectez le port primaire du SCM820-DAN au même réseau que l'ordinateur. Utilisez Dante Controller pour acheminer les canaux d'émission du SCM820 vers les canaux de réception de l'ordinateur. Sélectionnez Dante comme périphérique audio dans votre logiciel d'enregistrement.

Comment verrouiller les commandes du panneau avant ?

Appuyez et maintenez enfoncé le bouton Lock sur le panneau arrière pendant 5 secondes. La LED lockout sur le panneau avant s'allume en rouge. Pour déverrouiller, répétez la même action. Vous pouvez également configurer le verrouillage depuis l'interface graphique sous Préférences > Lockout.

MODE D'EMPLOI SCM820 SHURE

Mélangeur automatique IntelliMix® numérique SCM820

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. LIRE ces consignes.

2. CONSERVER ces consignes.

3. OBSERVER tous les avertissements.

4. SUIVRE toutes les consignes.

5. NE PAS utiliser cet appareil à proximité de l'eau.

6. NETTOYER UNIQUEMENT avec un chiffon sec.

7. NE PAS obstruer les ouvertures de ventilation. Laisser des distances suffisantes pour permettre une ventilation adéquate et effectuer l'installation en respectant les instructions du fabricant.

8. NE PAS installer à proximité d'une source de chaleur telle qu'une flamme nue, un radiateur, une bouche de chaleur, un poêle ou d'autres appareils (dont les amplificateurs) produisant de la chaleur. Ne placer aucune source à flamme nue sur le produit.

9. NE PAS détériorer la sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée comporte deux lames dont l'une est plus large que l'autre. Une fiche de terre comporte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur. Si la fiche fourmie ne s'adapte pas à la prise électrique, demander à un électricien de remplacer la prise hors normes.

10. PROTÉGER le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.

11. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.

12. UTILISER uniquement avec un chariot, un pied, un trépied, un support ou une table spécifié par le fabricant ou vendu avec l'apparell. Si un chariot est utilisé, déplacer l'ensemble chariot-appareil avec précaution afin de ne pas le renverser, ce qui pourrait entraîner des blessures.

1. DÉBRANCHER l'appareil pendant les orages ou quand il ne sera pas utilisé pendant longtemps.
2. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommagé d'une façon quelconque, par exemple : cordon ou prise d'alimentation endommagé, liquide renversé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, appareil qui ne marche pas normalement ou que l'on a fait tomber.
3. NE PAS exposer cet appareil aux égouttures et aux éclaboussements. NE PAS poser des objets contenant de l'eau, comme des vases, sur l'appareil.
4. La prise SECTEUR ou un coupleur d'appareil électrique doit rester facilement utilisable.
5. Le bruit aérien de l'appareil ne dépasse pas 70 dB (A).
6. L'appareil de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée d'une protection par mise à la terre.
7. Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.
8. Ne pas essayer de modifier ce produit. Cela risque de causer des blessures et/ou la défaillance du produit.
9. Utiliser ce produit dans sa plage de températures de fonctionnement spécifiée.

Ce symbole indique la présence d'une tension dangereuse dans l'appareil constituant un risque de choc électrique.

Ce symbole indique que la documentation fournie avec l'appareil contient des instructions d'utilisation et d'entretien importantes.

Informations importantes sur le produit

L'équipement est prévu pour être utilisé dans des applications audio professionnelles.

Remarque : Ce dispositif n'est pas conçu pour être connecté directement à un réseau Internet public.

Conformité CEM pour les environnements E2 : commerciaux et d'industrie légère. Le contrôle est fondé sur l'utilisation des types de câble fournis et recommandés. L'utilisation de types de câble autres que blindés peut dégrader les performances CEM.

Tout changement ou modification n'ayant pas fait l'objet d'une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d'utilisation de cet équipement.

Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Autorisé sous couvert de vérification de la partie 15B des réglementations FCC. Suivre le plan de recyclage régional en vigueur pour les accus, l'emballage et les déchets électroniques.

Information à l'utilisateur

Cet équipement a été testé et déclaré conforme aux limites pour les appareils numériques de classe B, selon la section 15 des règlements de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie radio électrique et, s'il n'est pas installé et utilisé conformément aux présentes instructions, peut causer des interférences nuisibles aux communications radio. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas dans une installation particulière. Si cet équipement produit des interférences nuisibles à la réception d'émissions de radio ou de télévision, ce qui peut être établi en mettant l'appareil sous, puis hors tension, il est recommandé à l'utilisateur d'essayer de corriger le problème en prenant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance séparant l'équipement du récepteur.
• Brancher l'équipement sur un circuit électrique différent de celui du récepteur.
• Consulter le distributeur ou un technicien radio et télévision.

Avis de brevet

Autres brevets en attente

Guide matériel

Guide matériel 1

Généralités 2

Principes de fonctionnement d'IntelliMix ^® 2

Modes de mélange 2

Fonctionnement comme mélangeur double 2

Réducteur numérique de Larsen et traitement audio 2

Mise en réseau 2

Variantes 2

Description du SCM820 3

Panneau avant 3

Panneau arrière 4

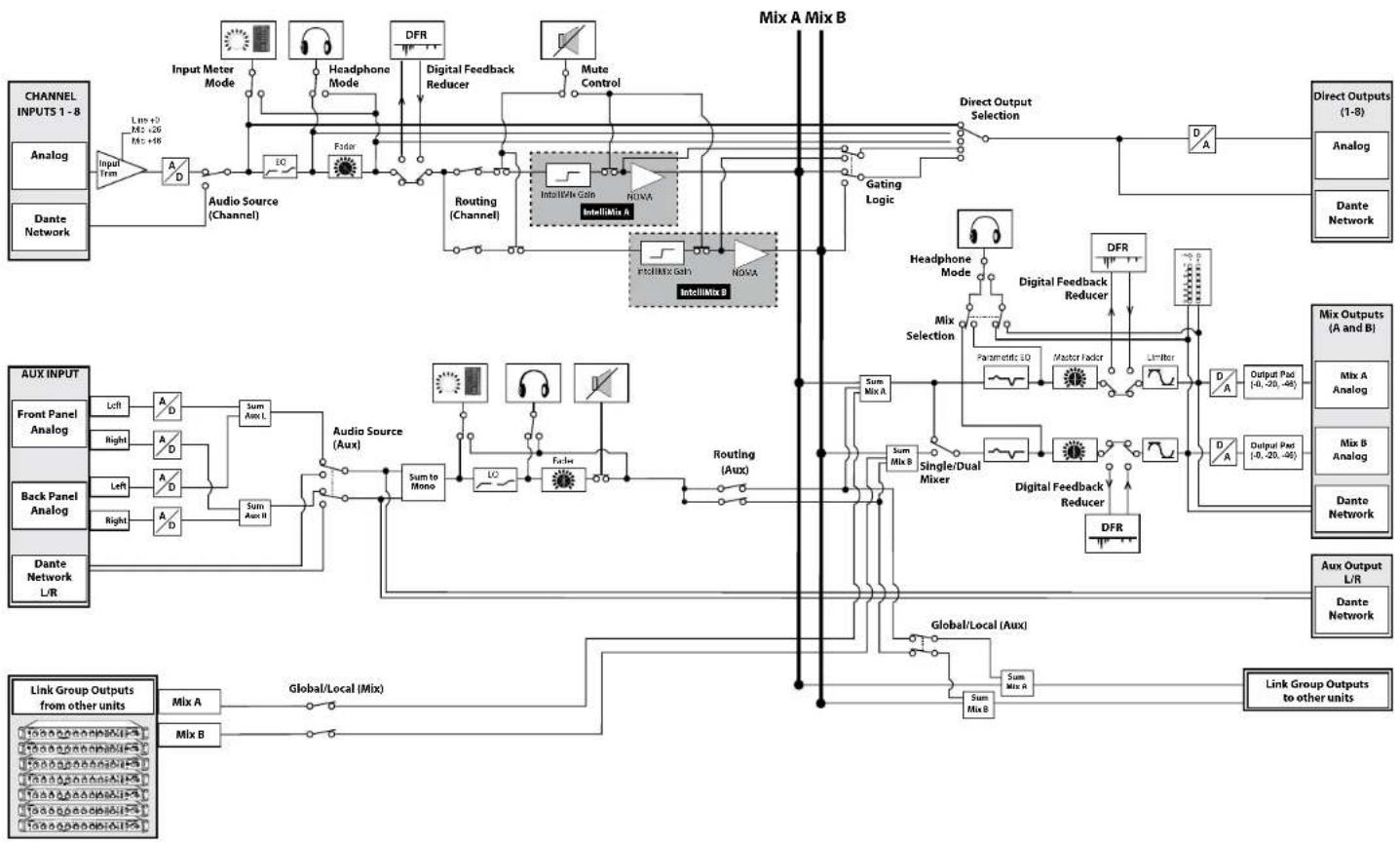

Schéma du chemin du signal 5

Utilisation du mélangeur 6

Modes du panneau avant 6

Coupure du son et contournement 6

Contrôle 6

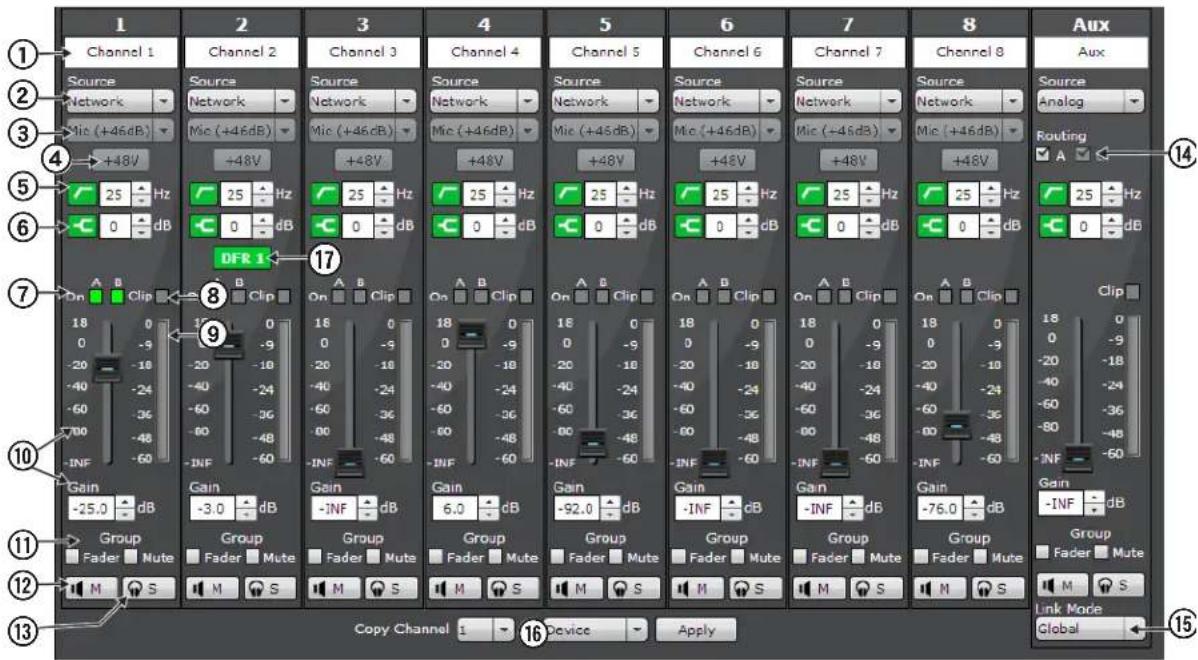

Interface graphique du SCM820 7

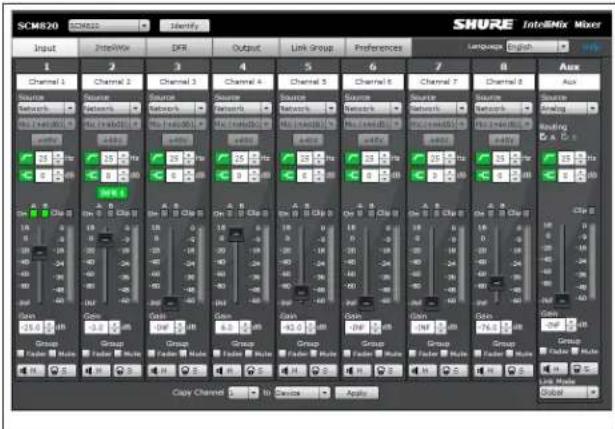

Interface graphique (GUI) 7

Accès à l'interface graphique 7

Installation 8

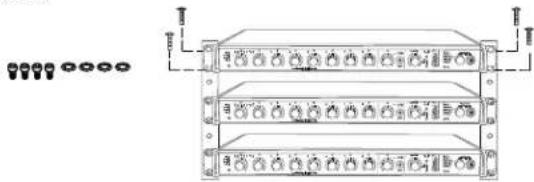

Montage en rack 8

Alimentation 8

Connexions audio typiques 8

Accessoires fournis 8

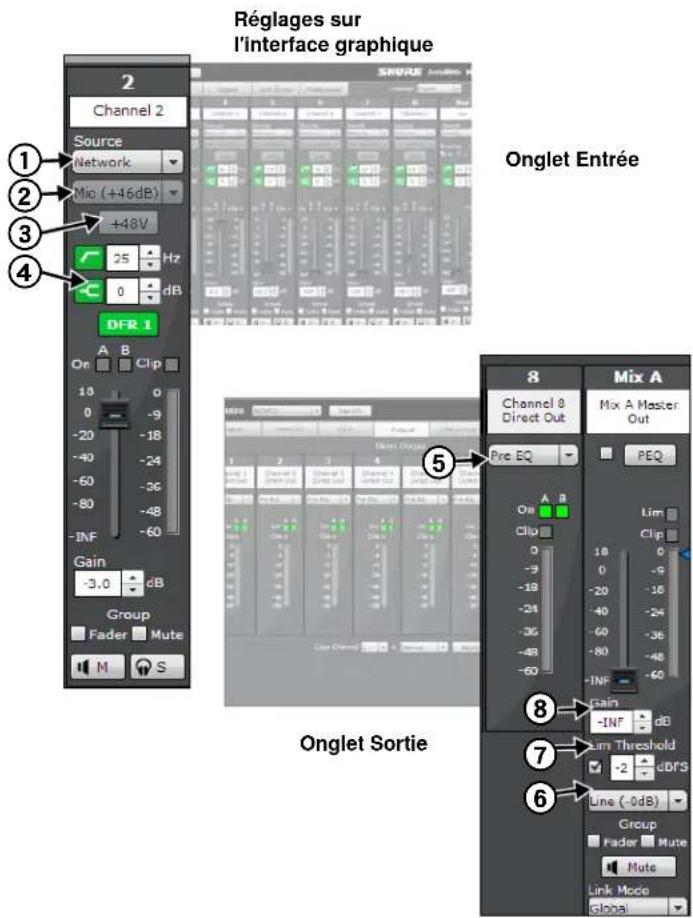

Configuration des entrées et sorties 9

Configuration d'IntelliMix 10

Description des modes de mélange 10

Paramètres IntelliMix 11

Sélection du mode de mélange 11

Fonctionnement comme mélangeur simple ou double 11

Mise en réseau 12

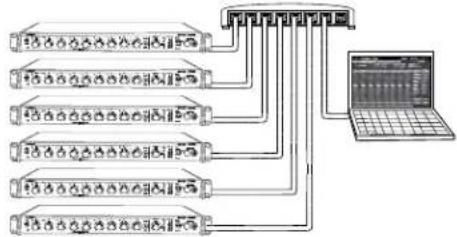

Présentation du réseau 12

Mise en réseau de l'audio numérique 12

Logiciel Dante d'Audinate 14

Dante Controller 14

Dante Virtual Soundcard 14

Exemples d'application 15

Création d'un groupe de liaison 15

Intégration avec d'autres systèmes 15

Configuration pour utilisation avec un choeur 15

Appel Internet 16

Logique 16

Onglet Réducteur numérique de Larsen (DFR) 17

Fonction 17

Configuration de base du réducteur numérique de Larsen 17

GUI Description 19

Barre de navigation 19

Entrée 20

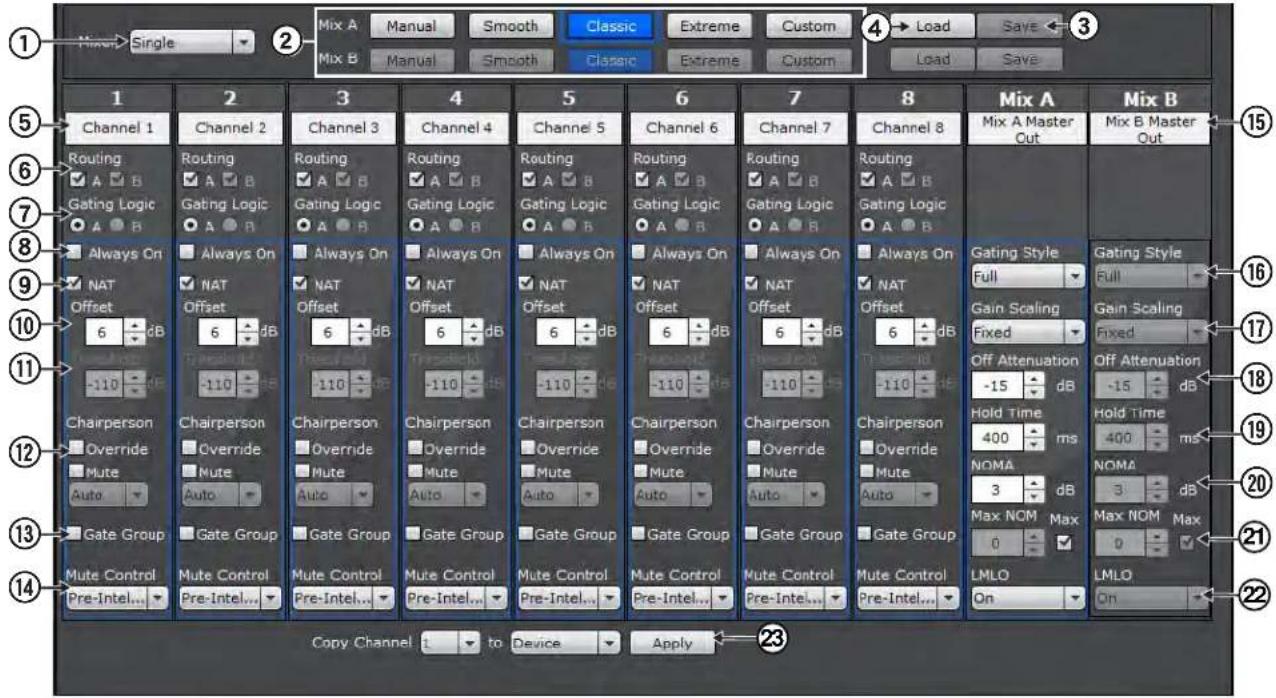

Onglet Intellimix 21

Onglet Réducteur numérique de Larsen (DFR) 23

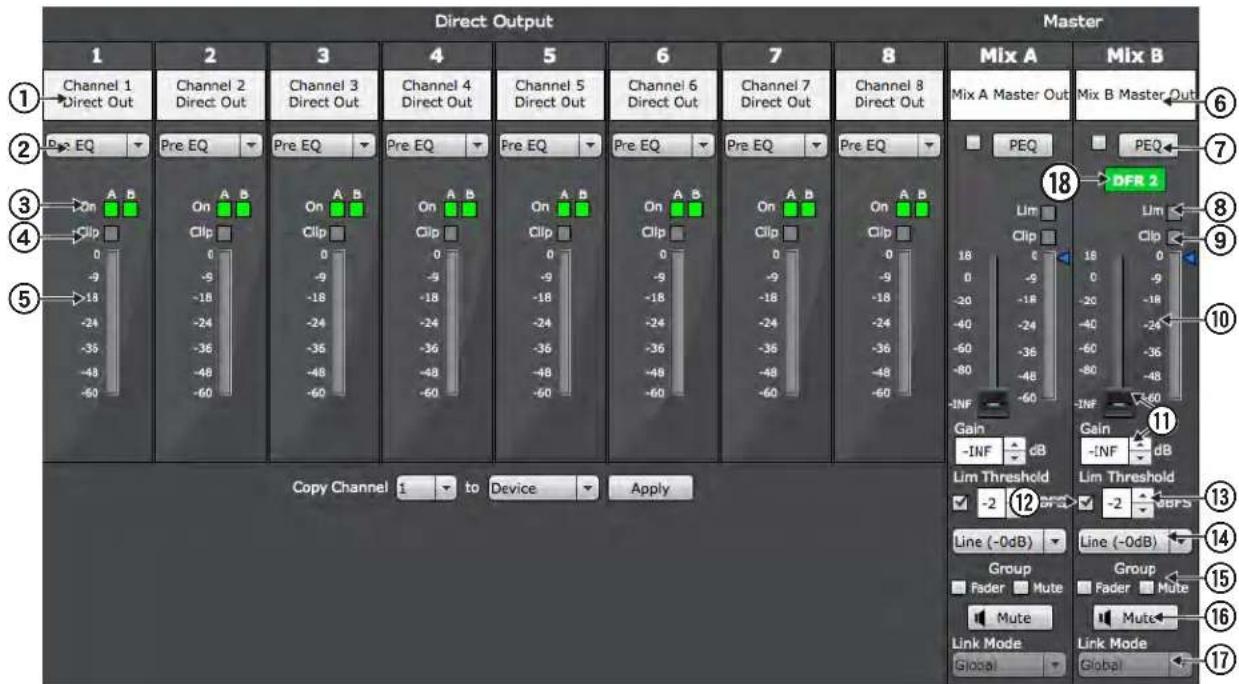

Onglet Sortie 24

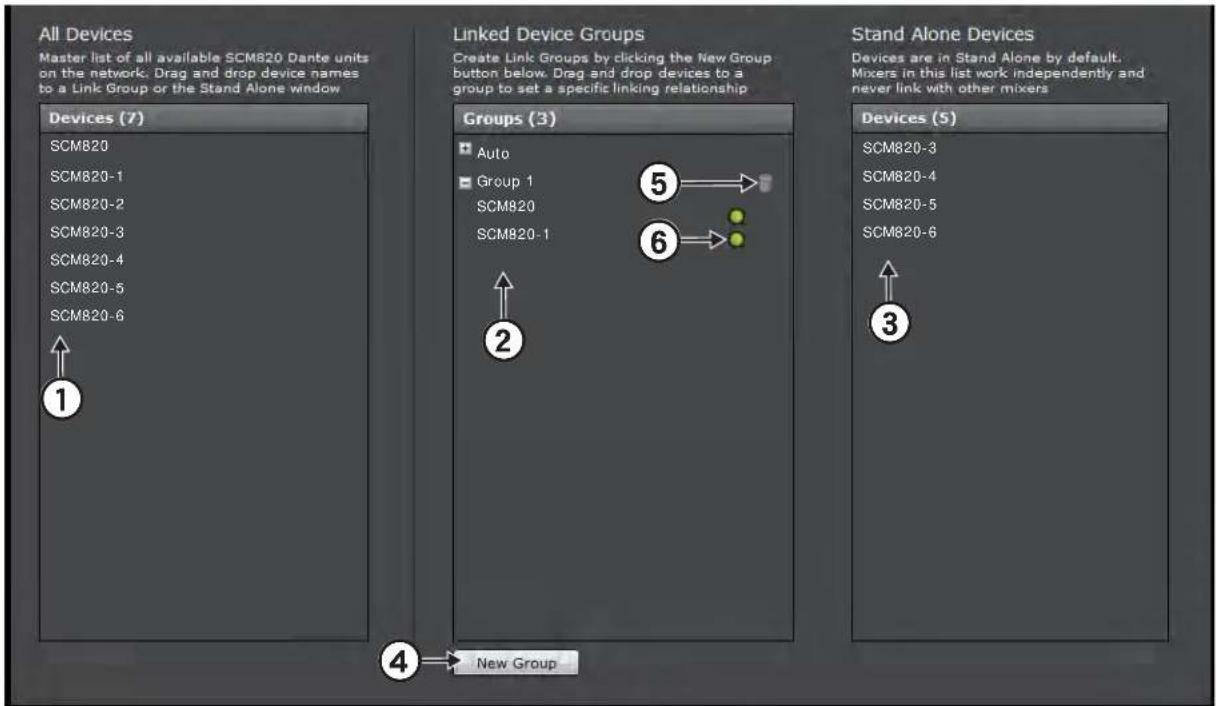

Onglet Groupe de liaison 25

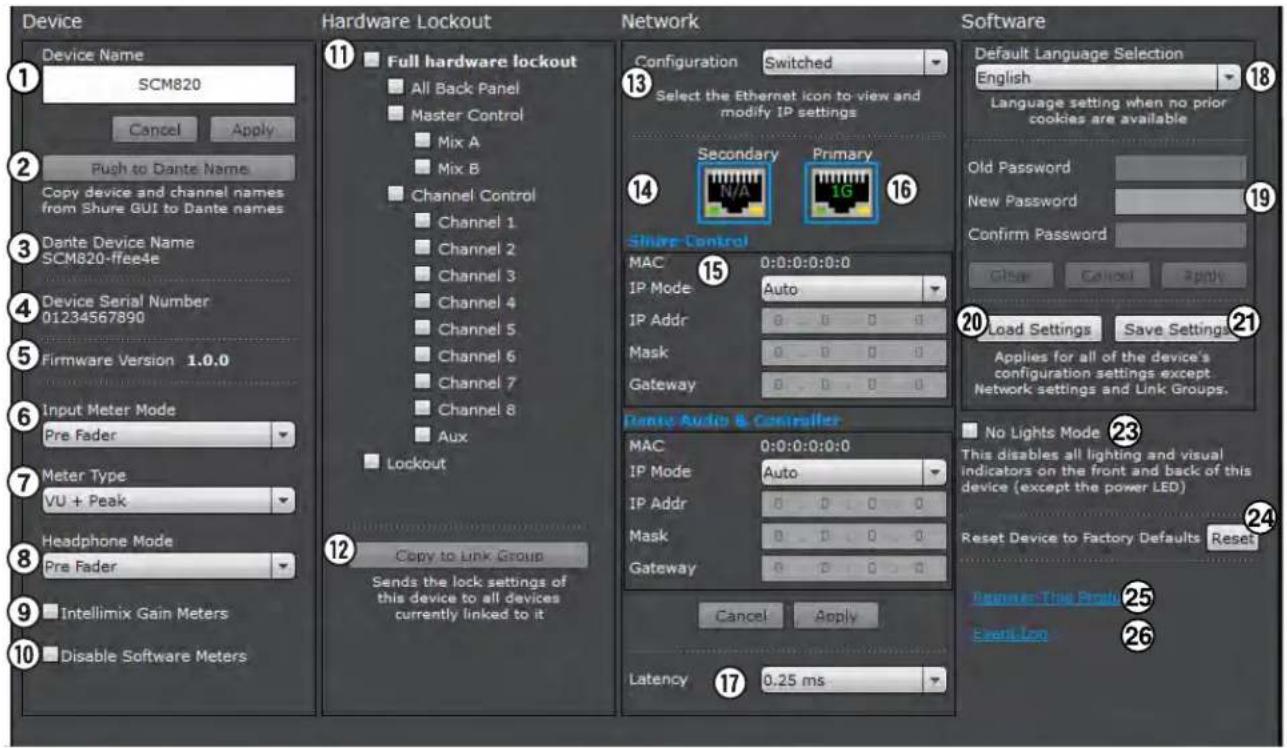

Onglet Préférences 26

Page de connexion 28

Journal des événements 28

Dépannage 29

Journal des événements 30

Messages d'erreur du panneau frontal 30

Caractéristiques 31

Connexions analogiques 31

Traitement du signal numérique 31

Mise en réseau 31

Ports et protocoles IP 32

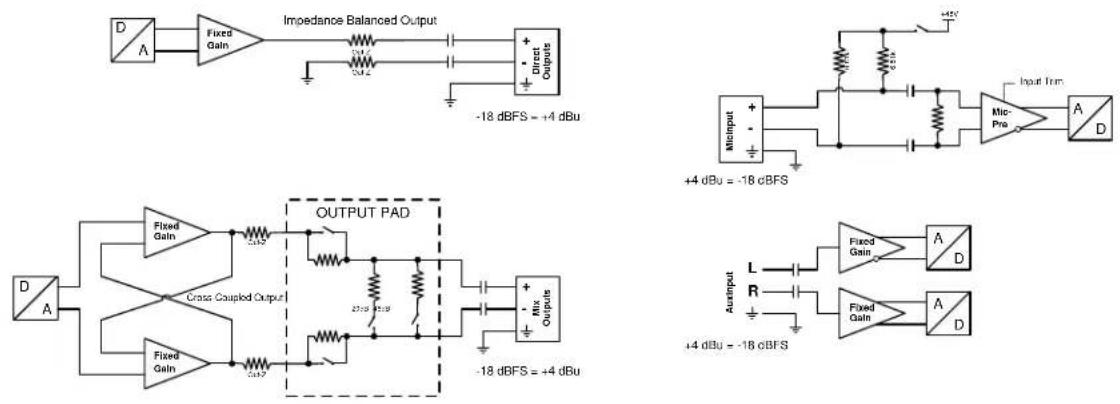

Schémas de connecteur 33

Le SCM820 de Shure est un mélangeur automatique numérique à 8 canaux conçu pour des applications vocales, dont de sonorisation, de diffusion et d'enregistrement audio. Pour toute application faisant appel à de multiples microphones, il améliore sensiblement la qualité du son. Le mélangeur utilise la technologie IntelliMix ^® pour sélectionner des canaux à ouvrir vers le bus de mélange tout en atténuant d'autres canaux. Le mode de mélange est sélectionnable pour permettre un éventail de styles de mélange automatique.

Principes de fonctionnement d'IntelliMix®

Exploitant la technologie IntelliMix classique du SCM810 de Shure, le mélangeur SCM820 numérique assure un mélange automatique homogène grâce à la combinaison des fonctions suivantes :

• Le seuil adaptatif de bruit (Noise Adaptive Threshold, NAT) gère le système audio en distinguant le son dynamique (par exemple, la parole) et le bruit de fond (par exemple, la climatisation). Il ajuste continuellement le seuil d'activation de telle sorte que seuls les niveaux de parole supérieurs au bruit de fond puissent ouvrir un canal.
• MaxBus permet d'assurer qu'un seul canal par source sonore est ouvert, ce qui réduit le filtrage en peigne et fournit un signal de parole clair et intelligible.
• Atténuation du nombre de micros ouverts (NOMA) atténue le gain système à mesure que des canaux supplémentaires sont ouverts, fournissant des niveaux de sortie réguliers et un meilleur gain avant Larsen.
• Maintient le son ambiant perçu pour obtenir un programme audio au son naturel même durant de longues pauses en cours de conversation.

Modes de mélange

Le mélangeur fonctionne en cinq modes de mélange différents : Classique, Régulier, Extrême, Personnalisé ou Manuel. Les trois premiers modes sont des réglages usine offrant un éventail de styles de mélange automatique fiables. IntelliMix est configurable en mode Personnalisé et désactivé en mode Manuel.

Classique

Le mode Classique émule les réglages par défaut du mélangeur automatique Shure SCM810 classique. Il est reconnu pour son blocage de canal rapide et transparent et des niveaux de son ambiant perçu réguliers.

Régulier

Le mode Régulier égalise dynamiquement le gain du système entre les canaux ouverts et fermés. Afin qu'il demeure régulier, le gain du système est réparti entre les canaux de façon à égaler un canal ouvert. Ce mode incorpore les principes de fonctionnement d'IntelliMix dans un style de mélange à partage du gain.

Extrême

Le mode Extrême est une variante agressive du mode Classique, configuré pour obtenir un gain maximum avant Larsen en atténuant complètement les canaux fermés.

Personnalisé

Le mode Personnalisé permet un réglage pointu et une personnalisation de paramètres IntelliMix individuels à partir de l'interface graphique.

Manuel

Le mode Manuel désactive IntelliMix pour fonctionner comme un mélangeur standard. L'égalisation des canaux et du mélange, l'écrêteur de sortie et l'acheminement au bus de mélange sont toujours actifs dans ce mode.

Fonctionnement comme mélangeur double

Le SCM820 peut fonctionner en tant que mélangeur simple ou double :

Mélangeur simple : Les canaux sont acheminés jusqu'à un seul bus de mélange qui envoie le même audio aux deux sorties de mélange A et B. Ceci permet d'envoyer le même programme à différentes pièces ou applications d'enregistrement. Le gain de sortie, l'égaliseur paramétrique et l'écrêteur peuvent être réglés séparément pour chaque mélange.

Mélangeur double : Deux bus séparés fournissent des mélanges automatiques indépendants pour chaque sortie de mélange. Ceci permet d'obtenir deux mélanges entièrement différents à partir du même groupe d'entrées. C'est utile quand le mélangeur sert à deux applications. Par exemple, régler le mélange A au mode Classique pour la sonorisation et le mélange B sur Régulier pour un flux de diffusion. En mode mélangeur double, les canaux peuvent être acheminés au mélange A, au mélange B, aux mélanges A et B ou à aucun bus de mélange.

Réducteur numérique de Larsen et traitement audio

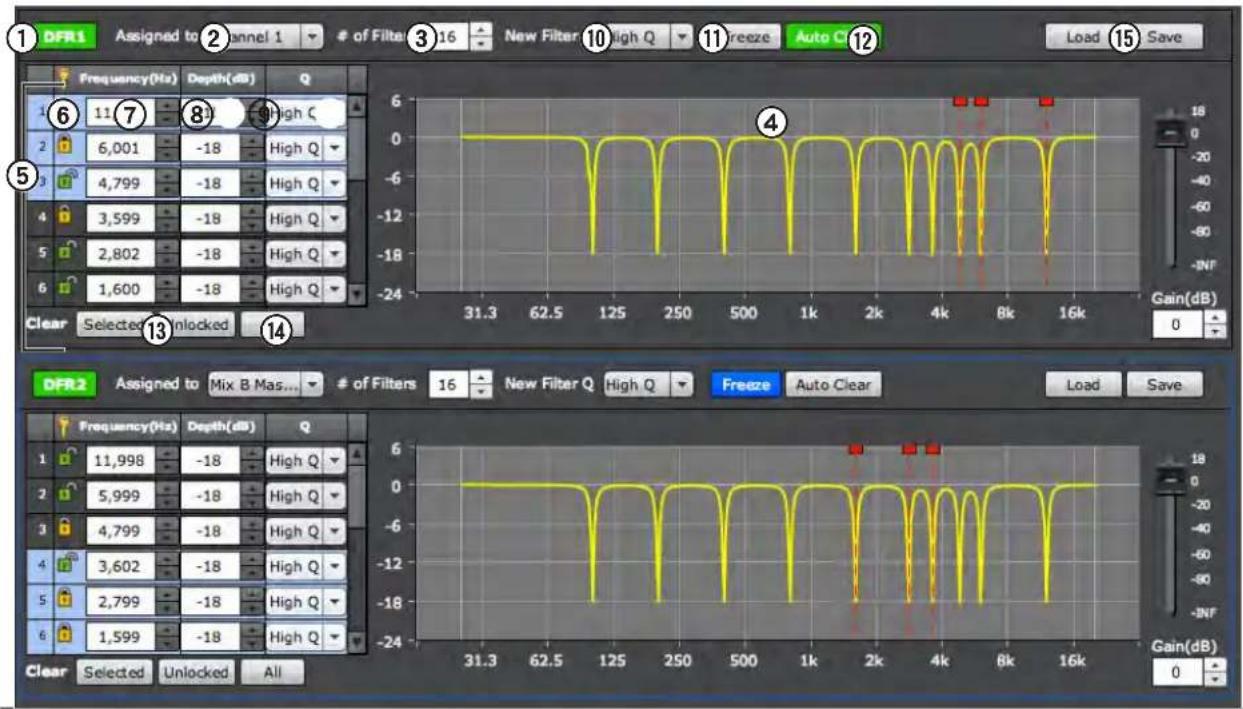

Le SCM820 comprend deux canaux de réducteur de Larsen numérique (DFR). Le réducteur numérique de Larsen est doté de l'algorithme breveté Adaptive Notch Filter (Filtre coupe-bande adaptatif) pour détecter le Larsen et déployer jusqu'à 16 filtres coupe-bande à bande étroite, ce qui améliore sensiblement le gain avant Larsen dans un système de sonorisation. Le réducteur peut être appliqué aux deux canaux du SCM820, y compris les sorties de mélange.

De plus, le mélangeur fournit une égalisation des entrées réglable, un écrétage et un égaliseur paramétrique de sortie pour optimiser le son dans une application donnée.

Mise en réseau

Audio numérique Dante™

L'audio numérique est transmis sur Ethernet standard à l'aide de câbles blindés de catégorie 5e (ou supérieure). Dante fournit une faible latence, une synchronisation d'horloge précise et une qualité de service (QoS) élevée pour un transport audio fiable vers divers appareils Dante. L'audio Dante peut coexister sans risque sur le même réseau que les données IT et de commande ou peut être configuré de façon à utiliser un réseau dédié.

Il est possible d'écouter ou d'enregistrer l'audio sur un PC ou un Mac avec Dante Virtual Soundcard (DVS) en utilisant la connexion Ethernet standard de l'ordinateur.

Commande à distance

Le SCM820 peut être connecté à un ordinateur ou à un système de contrôle tiers (AMX, Crestron) pour la commande et le contrôle à distance. L'interface graphique (GUI) basée sur navigateur Web permet une configuration personnalisée d'IntelliMix et l'accès à des fonctions supplémentaires.

Liaison des mélangeurs

Il est possible de relier des mélangeurs SCM820-DAN pour former de grands mélanges automatiques comprenant jusqu'à 12 appareils (96 canaux d'audio). Les mélangeurs d'un même groupe de liaison fonctionnent sur la base de réglages IntelliMix partagés. Un bouton de liaison automatique (auto link) du panneau arrière permet la liaison automatique des mélangeurs quand ils se connectent au réseau. Pour relier des mélangeurs spécifiques, il est possible de créer et de gérer des groupes personnalisés à partir de l'interface graphique.

Variantes

Le tableau suivant décrit les quatre variantes du modèle SCM820 :

Modèle	Description
	Type de connecteur Carte réseau
SCM820 Bloc Ethernet standard
SCM820-DAN Bloc Audio numérique Dante
SCM820-DB25 DB25 Ethernet standard
SCM820-DAN-DB25 DB25 Audio numérique Dante

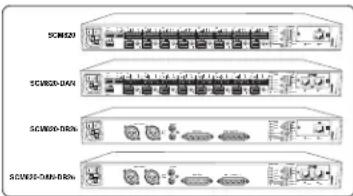

Mise à niveau à Dante

Un SCM820 standard peut être mis à niveau grâce à la carte d'interface réseau Dante (A820-NIC-DAN) pour ajouter des capacités complètes de mise en réseau de l'audio numérique. Ceci remplace le port Ethernet standard par deux ports réseau Dante. Cette carte doit être installée exclusivement par un personnel d'entretien qualifié. Pour plus de détails, visiter www.shure.com.

SCN20 SCN20-DAN SCN20-DEN SCN20-DEN-DEN

SHURE SCM820 pin load port load port reset port push to solo | hold to mute 4 1 2 3 4 5 6 7 8 5 AUX IN L+1.28V MASTER AVB AVB Power Channel audio Sublinear link Dual laser Clockout 9 10 12 13 IntelliMix® HEADPHONE

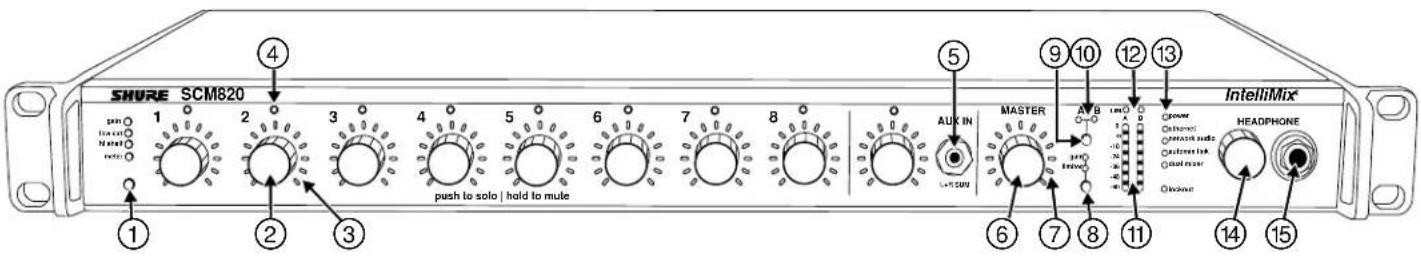

Panneau avant

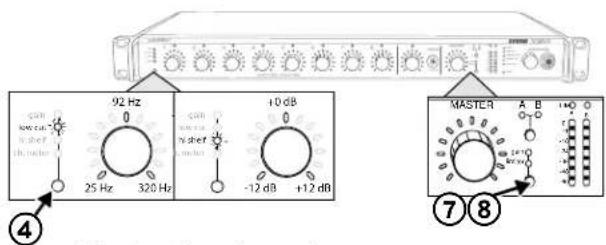

① Sélection du mode de canal

Appuyer sur le bouton pour sélectionner la fonction des boutons de canal et des anneaux LED de contrôle. Voir la section Réglage du signal audio pour plus de détails sur chaque mode.

② Bouton de canal assignable

Règle les paramètres et l'état de chaque entrée :

Tourner : règle un paramètre.

Appuyer et relâcher : achemine le canal en solo vers la sortie casque.

Appuyer sans relâcher : coupe le son ou contourne le paramètre d'égaliseur.

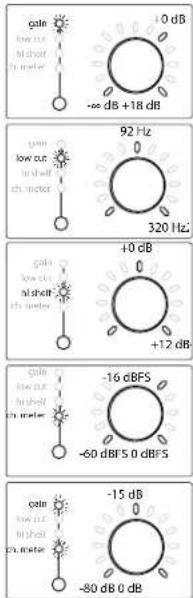

③ Anneau LED de contrôle

13 segments LED indiquent le réglage du gain, le vumètre d'entrée, le vumètre de gain IntelliMix, le solo de canal ou le paramètre d'égaliseur.

④ LED d'état du canal

LED État du canal
Éteinte	Le canal est fermé (atténué dans le mélange automatique).
Vert	Le canal est ouvert (sélectionné dans le mélange automatique).
Jaune L'égaliseur du canal est contourné.
Rouge clignotant	Le signal est écrêté. Régler le canal au niveau de gain d'entrée plus bas.
Rouge continu Le canal est coupé.

⑤ Jack d'entrée auxiliaire (1/8 po)

L'entrée auxiliaire asymétrique somme les canaux gauche et droit en mono. Les entrées auxiliaires du panneau avant et du panneau arrière sont sommées en un signal mono et acheminées sans mélange automatique aux sorties de mélange.

⑥ Bouton de sortie principal

Règle les paramètres et l'état des sorties de mélange. Voir Modes du panneau avant pour plus de détails.

Tourner : règle le gain de sortie ou le seuil de l'écrêteur.

Appuyer et relâcher : contourne un canal en solo pour renvoyer le mélange à la sortie casque.

Appuyer sans relâcher : coupe le son ou contourne l'écrêteur.

Affiche le réglage du gain ou le seuil de l'écrêteur. Une seule LED représente chaque mélangeur quand ils sont sélectionnés tous les deux mais réglés à des niveaux différents.

⑧ Sélection du mode principal

Sélectionne la fonction (gain ou écrêteur) du bouton principal et de l'anneau LED principal.

⑨ Bouton de sélection du mélange

Sélectionne le mélange A, le mélange B ou les deux pour le réglage à l'aide du bouton principal et le contrôle sur l'anneau LED et la sortie casque. Remarque : Quand les mélanges A et B sont tous deux sélectionnés, la sortie casque ne contrôle que le mélange A.

⑩ Témoin d'état du mélange

LED État du mélange
Vert	Le mélange est sélectionné pour réglage et écoute à la sortie casque.
Jaune L'écrêteur est contourné.
Rouge Le son du mélange est coupé.

⑪ Vumètres de sortie audio

Surveillent le niveau du signal de sortie et le seuil de l'écrêteur pour les mélanges A et B.

⑫ LED LIM (écrêteur)

S'allument en jaune quand les niveaux d'audio dépassent le seuil de l'écrêteur.

⑬ Témoins d'état du système

Les LED s'allument pour indiquer les réglages du système :

LED Couleur État
power Vert L'unité est sous tension.
ethernet Vert L'unité est connectée à un réseau.
networkaudio	Vert	Tous les canaux de réception connectés sont OK (ils reçoivent l'audio numérique comme prévu).
	Vert clignotant	Un ou plusieurs canaux de réception connectés rencontrent une erreur d'abonnement ou sont non résolus (l'appareil transmetteur est éteint, déconnecté, renommé ou présente un paramètre de réseau incorrect).
	Rouge	Problème de synchronisation par rapport à l'horloge.
	Éteinte	Aucun canal de réception n'est connecté (acheminement non établi).
automixlink	Vert	Au moins deux mélangeurs sont connectés dans un groupe de liaison.
	Vert clignotant	Le groupe de liaison est en cours de configuration.
	Éteinte	Le mélangeur est en mode autonome.
dual mixer	Vert	Le mélangeur est en mode mélangeur double.
	Éteinte	Le mélangeur est en mode mélangeur simple.
lockout	Rouge	Les commandes du panneau avant sont verrouillées.
	Rouge clignotant	Tentative de réglage en mode verrouillage.

⑭ Bouton de volume du casque d'écoute

Régler le volume de la sortie casque.

⑮ Jack de sortie casque (1/4 po)

Contrôler un mélange ou un canal en solo.

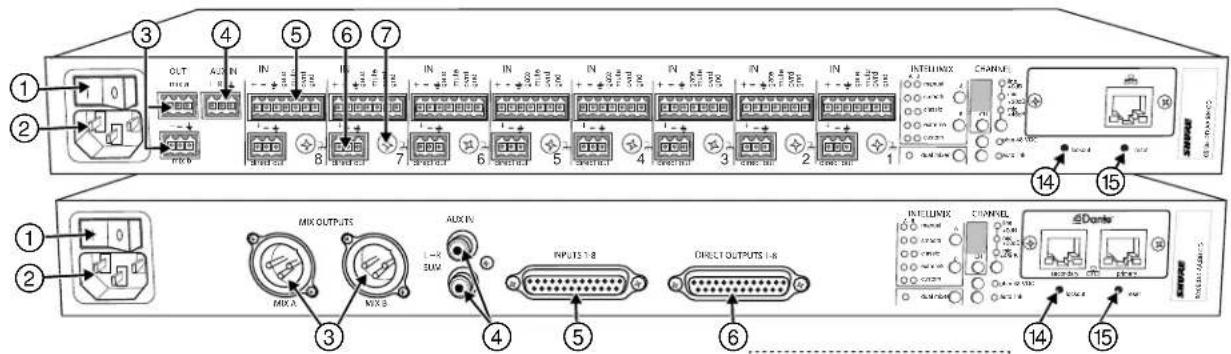

① Interrupteur d'alimentation

Met l'unité sous tension ou hors tension.

② Prise d'alimentation c.a.

Fournit une alimentation c.a. au mélangeur quand il est branché dans une source d'alimentation.

③ Sorties Mélange A et Mélange B

Les sorties symétriques actives sont connectées à des amplificateurs, un DSP, un mélangeur ou un appareil d'enregistrement.

④ Jack d'entrée auxiliaire

L'entrée auxiliaire asymétrique somme les canaux gauche et droit en mono. Les entrées auxiliaires du panneau avant et du panneau arrière sont sommées en un signal mono et acheminées sans mélange automatique aux sorties de mélange.

⑤ Entrées de canal 1 à 8

Entrées de microphone actives-symétriques ou niveau ligne.

Connecteurs blocs

+ : Audio +

- : Audio

±: Masse audio

gate : Sortie obturateur logique

mute : Entrée coupure du son logique

ovrd : Entrée contournement logique

gnd : Masse de logique

Connecteur DB25

Broches : Audio plus, audio négatif et masse audio. Voir Spécifications pour plus de détails

⑥ Sorties directes 1-8

Chaque canal comporte, sur le panneau arrière, une sortie directe dédiée à impédance symétrique qui peut être sélectionnée à partir d'une des cinq étapes du chemin du signal. Voir Configuration des entrées et sorties pour des détails sur l'acheminement des sorties directes.

⑦ Vis de masse châssis 1-8

Fournit une connexion en option pour le fil blindé du micro à la masse châssis.

⑧ Bouton de sélection IntelliMix

Font défiler les préréglages IntelliMix pour chaque sortie de mélange. Quand le mélangeur double est éteint, le bouton A règle le mode à la fois pour le mélange A et le mélange B.

⑨ Bouton Mélangeur double

Règle le SCM820 comme mélangeur double, ce qui est indiqué par la LED verte.

⑩ Bouton et affichage de sélection de canal

Appuyer pour sélectionner un seul canal (1 à 8) ou tous les canaux (A) lors du changement des réglages de gain d'entrée ou d'alimentation fantôme.

• Quand tous les canaux sont sélectionnés (A), les témoins LED de niveau d'entrée et d'alimentation fantôme ne s'allument que si tous les canaux ont le même réglage.
• L est affiché quand le mélangeur est en mode verrouillage.

INTELLIMIX CHANNEL 8 10 11 B manual A line +3dB +30dB +6dB GND pmr-48 VDC + auto link 9 12 13

⑪ Sélection du gain d'entrée et témoin LED

Règle le niveau de gain d'entrée analogique pour le ou les canaux sélectionnés, ce qui allume la LED verte. Toutes les LED sont éteintes quand la source audio du canal est réglée sur Réseau à partir de l'interface graphique.

⑫ Bouton d'alimentation fantôme et témoin LED

Fournit une alimentation fantôme 48 V c.c. au canal ou aux canaux sélectionnés, ce qui allume la LED verte. L'alimentation fantôme est désactivée dans le réglage de gain niveau ligne (+0 dB).

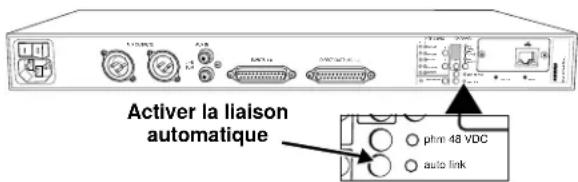

⑬ Bouton de liaison automatique et témoin LED

Permet aux mélangeurs SCM820-DAN du réseau de former automatiquement un groupe de liaison. Les groupes de liaison permettent d'obtenir un plus grand mélange audio en incorporant les entrées d'au moins deux mélangeurs. Voir Groupes de liaison pour plus de détails.

⑭ Bouton et témoin LED de verrouillage

Appuyer pendant cinq secondes pour désactiver les commandes du panneau avant et du panneau arrière. La LED lockout du panneau avant s'allume en rouge (rouge clignotant pendant une tentative de réglage) et l'affichage de canal du panneau arrière indique L.

⑮ Bouton de réinitialisation

Appuyer dessus pendant cinq secondes pour redémarrer le mélangeur en restaurant les réglages par défaut du système.

⑯ Ports réseau

Prises RJ-45 pour connexion au réseau.

⑰ LED d'état du réseau (verte)

Éteinte = pas de liaison au réseau

Allumée = liaison au réseau établie

Clignotante = liaison au réseau active

⑱ LED de vitesse du réseau (jaune)

SCM820 :

Éteinte = 10 Mb/s

Allumée = 100 Mb/s

SCM820-DAN :

Éteinte = 10/100 Mb/s

Allumée = 1 Gb/s

Schéma du chemin du signal

Le schéma suivant montre le chemin du signal audio et les options d'acheminement pour plusieurs fonctions (configuration par défaut illustrée). Utiliser l'interface graphique pour changer la configuration.
    subgraph_Channel_Inputs["CHANNEL INPUTS 1-8"]
        A["Analog"] --> B["Input Trim"]
        B --> C["A/D"]
        C --> D["Audio Source (Channel)"]
        D --> E["IO"]
        E --> F["Faster"]
        F --> G["Routing (Channel)"]
        G --> H["IntelliMix A"]
        H --> I["NOVA"]
        I --> J["IntelliMix B"]
    end

    subgraph_AUX_INPUT["AXX INPUT"]
        K["Front Panel Analog"] --> L["Left"]
        K --> M["Right"]
        N["Back Panel Analog"] --> O["Left"]
        N --> P["Right"]
        Q["Dante Network L/R"]
    end

    subgraph_Link_Group_Outputs["Link Group Outputs from other units"]
        R["Mix A"] --> S["Global/Local (Mix)"]
        T["Mix B"] --> U["Global/Local (Mix)"]
    end

    subgraph_Mix_A_Mix_B["Mix A Mix B"]
        V["Direct Output Selection"] --> W["D/A"]
        X["Gating Logic"] --> Y["Digital Feedback Reducer"]
        Z["Headphone Mode"] --> AA["Parameters ID"]
        AB["Digital Feedback Reducer"] --> AC["Master Fader"]
        AD["DFR"] --> AE["Litter"]
        AF["Digital Feedback Reducer"] --> AG["DFR"]
        AH["Digital Feedback Reducer"] --> AI["Output Pad (-0,-20,-40)"]
        AJ["Output Pad (-0,-20,-40)"] --> AK["D/A"]
        AL["Mix A and B"] --> AM["Mix A Analog"]
        AN["Mix B Analog"] --> AO["Mix B Analog"]
        AP["Dante Network"]
    end

    style Channel_Inputs fill:#f9f,stroke:#333
    style AUX_INPUT fill:#ccf,stroke:#333
    style Link_Group_Outputs fill:#cfc,stroke:#333

Modes du panneau avant

Pour les canaux 1-8 et aux.

Selecteur de mode

Pour les sorties de mélange

Entrées de canal

Les boutons de canal fonctionnent dans cinq modes pour différents types de réglage et d'affichage de signal d'entrée. Utiliser le bouton de sélection du mode du panneau avant pour sélectionner les modes suivants.

Gain de canal (gain)

Régler le gain dans une plage de 128 dB en affichant le réglage du gain sur l'anneau LED. Le gain de l'unité est à la 9e LED.

Coupe-bas (lowcut)

Régler la fréquence du filtre coupe-bas (6 dB/octave de 25 à 320 Hz). Sert à éliminer les bruits à basse fréquence tels que les vibrations de la table ou le ronronnement de la climatisation.

Dégradé haut (hi shelf)

Régler l'amplification ou la coupure du filtre de dégradé haut (±12 dB à 5 kHz). Sert à ajouter de la présence aux voix brouillées, tempérer les voix sifflantes ou améliorer la sonorité des microscravates hors axe.

Mesure du signal d'entrée (ch. meter)

Les LED indiquent le niveau du signal d'entrée en temps réel. Le gain de canal est réglable dans ce mode et indiquera momentanément le niveau de gain de canal durant les réglages.

Vumètre de gain IntelliMix (gain et ch. meter)

Les LED indiquent l'atténuation IntelliMix appliquée en temps réel. Le gain de canal est réglable dans ce mode, indiquant le niveau sur les LED durant les réglages.

Sorties de mélange

Le bouton de sortie de mélange fonctionne dans deux modes pour contrôler la sortie de mélange. Utiliser le bouton de fonction principale pour sélectionner l'un des deux modes.

Gain de sortie (gain)

Tourner pour régler le gain de sortie du mélange sélectionné. Le niveau du signal de sortie est affiché sur les vumètres.

Seuil de l'écrêteur (limiter)

Tourner pour régler le seuil d'écrêteur du mélange (-2 à -50 dBFS). Le niveau du seuil d'écrêteur est affiché sur les vumètres.

Coupure du son et contournement

Coupure du canal d'entrée

Appuyer sans relâcher sur le bouton de canal d'entrée pendant qu'on est en mode gain ou ch.meter. La LED d'état du canal passe au rouge.

Coupure de la sortie de mélange

Appuyer sans relâcher sur le bouton MASTER en mode gain. La LED d'état du mélange passe au rouge.

Contourner l'égaliseur d'entrée

Appuyer sans relâcher sur le bouton de canal d'entrée en mode low cut ou his shelf. La LED d'état du canal passe au jaune.

Contourner l'écrêteur de sortie

Appuyer sans relâcher sur le bouton MASTER en mode limiter. La LED d'état du mélange passe au jaune.

Contrôle

Sortie casque

Utiliser le jack de casque d'écoute du panneau avant pour le contrôle audio. Par défaut, le casque d'écoute contrôle le mélange pré-affaiblisseur/post-égaliseur (passer à post-affaiblisseur/post-écrêteur à partir de l'interface graphique >onglet Préférences).

Solo à casque d'écoute

Un canal peut être acheminé en solo au jack de casque d'écoute.

Canal en solo : Appuyer sur un bouton de canal pour acheminer ce canal en solo jusqu'au casque d'écoute. L'intensité des autres anneaux LED baisse pour mettre en évidence le canal en solo.

Quitter le solo : Appuyer sur le bouton du canal en solo ou sur le bouton Principal pour renvoyer le mélange vers le casque d'écoute.

Vumètres d'entrée

Les vumètres du panneau avant peuvent être réglés de façon à afficher les informations de signal en temps réel. Utiliser le bouton de sélection du mode du panneau avant pour passer au mode souhaité :

Niveau du signal d'entrée

Le mode vumètre de canal (Vumètre de canal) indique le niveau de signal d'entrée audio en temps réel pour chaque canal.

Gain-IntelliMix

Le mode de mesure IntelliMix (gain et Vumètre de canal allumés) indique le fonctionnement du gain IntelliMix en temps réel sur les LED de canal. Les canaux qui s'ouvrent affichent plus de gain que ceux qui sont fermés (atténués) dans le mélange.

Vumètres de sortie

Les vumètres de sortie indiquent le niveau de chaque mélange avant la conversion de numérique à analogique. Par défaut, le vumètre affiche les niveaux audio moyen et de crête. Une bonne pratique consiste à utiliser -18 dBFS sur le vumètre du SCM820 comme valeur correspondant approximativement à 0 VU sur un vumètre analogique

LED Description		Niveau du signal (dBFS)
Rouge (7) Écrêtage	0 à -6
Jaune (6)	Crêtes normales	-6 à -9
Jaune (5) -9 à -18
Vert (4)	Signal présent	-18 à -24
Vert (3) -24 à -36
Vert (2) -36 à -48
Vert (1) -48 à -60

Changement du type de mesure

Aller à l'onglet Préférences de l'interface graphique pour modifier les options de mesure suivantes :

• Type de vumètre : Changer les vumètres d'entrée et de sortie pour passer de VU + crête (par défaut) à VU ou crête.
• Mesure de gain IntelliMix : L'onglet Entrée de l'interface graphique peut indiquer le niveau de signal d'entrée (par défaut) ou la mesure du gain IntelliMix en temps réel.

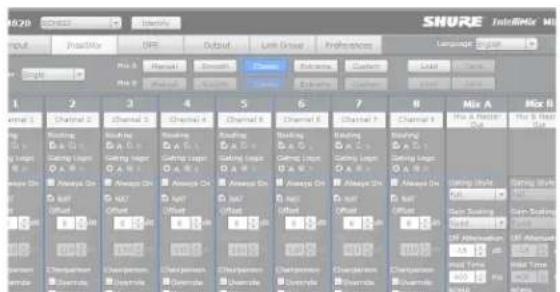

Interface graphique (GUI)

L'interface graphique (GUI) du SCM820 permet un contrôle complet du mélangeur à partir d'un navigateur Web. L'interface, hébergée à partir d'un serveur Web intégré au SCM820, est accessible sur n'importe quel ordinateur du réseau. Utiliser l'interface graphique pour les fonctions suivantes :

• Gérer les mélangeurs à distance.
- Personnaliser les paramètres IntelliMix.
- Former de grands mélanges automatiques avec des groupes de liaison personnalisés.
- Attribuer les sorties directes dans le chemin du signal.
- Configurer des réseaux redondants ou divisés.

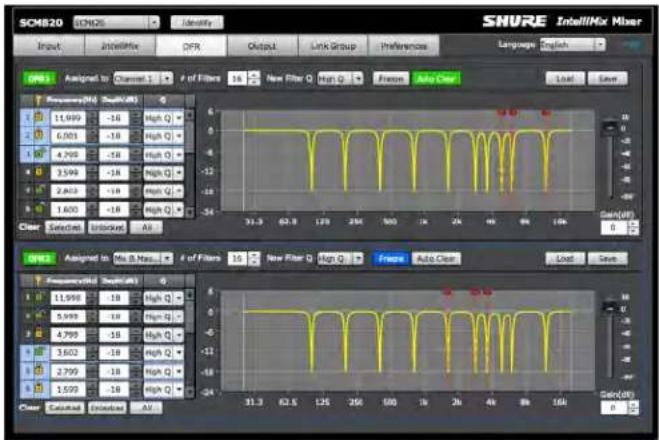

- Configurer et surveiller le réducteur de Larsen numérique (DFR) jusqu'à deux canaux dans chaque mélangeur.

SCM520 SHURE IntellMix Mixer Input PreView DFR Output Link Group Preferences Language: English 1 2 3 4 5 6 7 8 Aux Channel 1 Source Network Channel 2 Source Network Channel 3 Source Network Channel 4 Source Network Channel 5 Source Network Channel 6 Source Network Channel 7 Source Network Channel 8 Aux Source Group Dating B: C: D: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn: Gn : Ltr Source Network Channel 1 Source Network Channel 2 Source Network Channel 3 Source Network Channel 4 Source Network Channel 5 Source Network Channel 6 Source Network Channel 7 Source Network Channel 8 Aux Source Group Dating B: C: D: Gin: Gin: Gin: Gin: Gin: Gin: Gin: Gin; C# D# Gin: C# D# Gin: C# E# Gin: C# F# Gin: C# G# Gin: C# H# Gin: C# I# Gin: C# J# Gin: C# K# Gin: C# L# Gin: C# M# Gin: C# N# Gin: C# O# Gin: C# P# Gin: C# Q# Gin: C# R# Gin: C# S# Gin: C# T# Gin: C# U# Gin: C# V# Gin: C# W# Gin: C# X# Gin: C# Y# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Gin: C# Z# Ciay Channel 10 Device Apply

Accès à l'interface graphique

L'application Web Server Discovery de Shure trouve tous les appareils Shure du réseau qui comportent une interface Web. Procéder comme suit pour installer le logiciel et accéder à l'interface graphique du SCM820 :

① Installer l'application Shure Discovery

Se procurer l'application Shure Web Device Discovery pour voir les appareils sur le réseau et ouvrir l'interface de commande. Télécharger le logiciel sur www.shure.com/software (inclut l'outil de détection d'appareils Bonjour).

Connecter le réseau

S'assurer que l'ordinateur et le mélangeur sont sur le même réseau.

L'application affiche tous les appareils Shure qui comportent une interface graphique.

④ Ouvrir l'interface graphique du SCM820

Double-cliquer sur un appareil pour ouvrir son interface graphique dans un navigateur Web.

⑤ Mettre en signet l'interface graphique (recommandé)

Mettre en signet le nom DNS de l'appareil pour accéder à l'interface graphique sans l'application Discovery de Shure.

Configuration requise

• Windows : Windows XP (32 et 64 bits), Windows Vista et Windows 7
  • Apple : Mac OSX 10.6.0 et supérieur
  • Toute dernière version d'Adobe Flash Player
• Logiciel Bonjour (groupe avec l'application Shure Discovery)
• L'interface graphique est prise en charge par les navigateurs suivants : Internet Explorer, Firefox, Safari et Chrome.

①

ENHASE ENHASE 2013

④

⑤

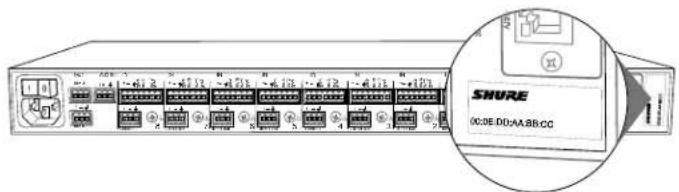

Accès à l'interface graphique sans l'application Discovery

Si l'application Discovery n'est pas installée, l'interface graphique du SCM820 est accessible en saisissant le nom DNS dans un navigateur Internet. Le nom DNS est dérivé du modèle de l'unité (SCM820 ou SCM820-DAN), associé aux trois derniers octets (six chiffres) de l'adresse MAC, et se terminant par .local.

Exemple de format : Si l'adresse MAC d'une unité est 00:0E:DD:AA:BB:CC, alors le lien est le suivant :

• SCM820-DAN : http://SCM820-DAN-aabbcc.local
- SCM820 : http://SCM820-aabbcc.local

SHURE 00:0E DDAA8B:CC

Installation

Alimentation

Brancher l'unité à une source d'alimentation c.a. au moyen du câble CEI fourni. Appuyer sur l'interrupteur d'alimentation.

Monter le mélangeur dans un rack à l'aide des vis et des rondelles fournies dans le kit de visserie. Suivre les meilleures pratiques générales suivantes pour la mise en rack de l'équipement :

• La température ambiante du rack ne doit pas dépasser la plage de température de fonctionnement spécifiée pour l'appareil.
• Veiller à ne pas obstruer l'entrée du ventilateur et les grilles d'aération et à prévoir un dégagement suffisant pour permettre à l'air de circuler à l'intérieur du rack.
• Si possible, prévoir 1 unité modulaire normalisée (RU) d'espace entre les appareils.

Kit de visserie (SCM820, SCM820-DAN) 90A20	082
Kit de visserie (SCM820-DB25, SCM820-DAN-DB25)	90BA8100
Câble Ethernet 95D15103
Câble d'alimentation	en fonction de la région; voir le tableau

Câble d'alimentation par région Numéro de référence
É-U 95B8389
Brésil 95A14336
Argentine 95A14335
Europe 95C8247
Royaume-Uni 95A8713
Japon 95B9021
Chine 95B9073
Corée 95B9074
Australie 95A9128

Connexions audio typiques

① Entrées de canal

• Microphones
• Envoi d'insertion d'un mélangeur
  • Audio du réseau Dante

③ Sorties de mélange

• Amplificateur
  • Haut-parleurs sous tension
• Entrées de canal du mélangeur

OUT ALOX

Sources sonores de niveau aux. :

• Lecteur MP3
• Sortie casque d'ordinateur
• Lecteur de CD

• Retours d'insertion vers un mélangeur
• Appareil d'enregistrement
- Entrées de canal du mélangeur

Configuration des entrées et sorties

Sauf mention contraire, il est possible d'effectuer ces configurations sur le matériel ou via l'interface graphique.

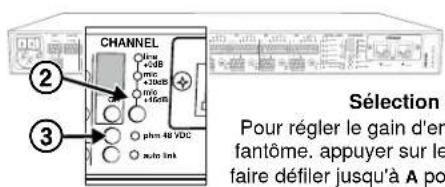

Entrées

① Sélectionner la source audio (interface graphique uniquement)

• Analogique (par défaut) : Le son provient d'une source audio de niveau microphone ou ligne connectée à une entrée de canal du panneau arrière du mélangeur.
• Réseau : Le son provient du réseau audio numérique Dante. Aller à l'onglet Entrée de l'interface graphique pour sélectionner l'audio réseau pour chaque canal souhaité. Le logiciel Dante Controller est nécessaire pour acheminer correctement l'audio jusqu'aux entrées de canal.

② Sélectionner le gain d'entrée

Sélectionner le gain d'entrée analogique pour chaque canal. Aucun gain n'est appliqué pour le niveau ligne analogique ou quand la source audio est réglée sur Réseau.

• Micro (+46 dB) : pour les micros peu sensibles tels que les micros dynamiques.
• Micro (+26 dB) : pour les personnes qui parlent fort ou les micros sensibles tels que les micros électrostatiques.
• Ligne (+0 dB) : pour les sources niveau ligne tels que les inserts de mélangeur.

③ Fournir une alimentation fantôme

Fournir une alimentation fantôme de 48 V au canal quand on utilise des microphones électrostatiques. (L'alimentation fantôme est désactivée dans le gain d'entrée est réglé sur Ligne.)

④ Régler l'égaliseur de canal

Régler l'égalisation haute et basse fréquence pour améliorer l'intelligibilité et réduire les bruits indésirables :

• Coupe-bas : Idéal pour atténuer les vibrations à basse fréquence tels que les vibrations de la table ou le ronronnement de la climatisation. Régler la fréquence du filtre 12 dB/octave de 25 à 320 Hz.
• Dégradé haut : Pour tempérer les voix sifflantes ou améliorer la sonorité des micros hors axe. Utiliser ce réglage pour amplifier ou couper le signal de 12 dB à 5 kHz avec une pente de 12dB/octave.

Réglages sur le matériel

CHANNEL 2 3 Sélection Pour régler le gain d'en fantôme. appuyer sur le faire défiler jusqu'à A po

Sélection de canal

Pour régler le gain d'entrée ou l'alimentation fantôme. appuyer sur le bouton pour CH pour faire défiler jusqu'à A pour tous les canaux, ou sélectionner un seul canal.

92 Hz +10 dB 25 Hz 320 Hz -12 dB +12 dB Master A B ④ ⑦ ⑧

Sélecteur de mode canal

Sélectionner un mode pour régler les paramètres de gain ou d'égaliseur.

Sélecteur de mode de mélange

Sélectionner un mode pour régler le niveau de sortie ou le seuil d'écrêteur.

Sorties directes et de mélange

⑤ Attribuer les sorties directes (interface graphique uniquement)

Attribuer la sortie directe pour chaque canal sur l'onglet Sortie de l'interface graphique.

• Pré égaliseur : après le gain d'entrée
• Post-égaliseur : après les blocs égaliseurs
• Post-affaiblisseur : après l'affaiblisseur de canal
• IntelliMix : après la décision de blocage IntelliMix
  • NOMA IntelliMix : après les décisions de blocage IntelliMix et NOMA

⑥ Définir le niveau de sortie de mélange (interface graphique uniquement)

Régler le niveau de sortie en fonction de l'entrée de l'équipement connecté :

• Ligne (+0) (par défaut) : Pas d'atténuation au niveau de sortie
• Aux (-20) : Le signal est atténué de 20 dB pour éviter d'écrêter une entrée de ligne.
• Mic (-46) : Le signal est atténué de 46 dB pour correspondre à une entrée de micro.

⑦ Régler l'écrêteur

L'écrêteur de sortie empêche la distorsion des fortes pointes de programme, sans affecter les niveaux de programme normaux. Ceci permet d'éviter la surcharge des appareils connectés aux sorties du mélangeur.

⑧ Régler le gain de sortie

Régler le niveau de sortie global du mélange.

Réglages sur l'interface graphique 2 Channel 2 Source Network Mic (+46dB) +48V 25 Hz 0 dB DFR 1 On Clip 10 0 0 -9 -20 -18 -40 -24 -60 -36 -80 -48 -INF -60 Gain -3.0 dB Group Fader Mute M S Onglet Entrée 8 Mix A Channel 8 Direct Out Mix A Master Out Pre EQ PEQ On Clip Clip 0 18 0 -9 0 -9 -18 -18 -24 -24 -36 -36 -48 -48 -60 -60 Gain -INF dB Sum Threshold -2 dB'S Line (-0dB) Group Fader Mute Mute Link Mode Global

Configuration d'IntelliMix

Le SCM820 utilise IntelliMix pour sélectionner des canaux à ouvrir dans un mélange, tout en atténuant le gain des canaux fermés. IntelliMix est disponible avec trois préréglages et peut être personnalisé pour obtenir une performance optimale dans n'importe quelle application impliquant l'utilisation simultanée de plusieurs micros. Dans tous les modes (à l'exception du mode Manuel), MaxBus permet d'assurer qu'un seul canal par source sonore est ouvert.

Description des modes de mélange

Le SCM820 fonctionne en cinq modes de mélange différents : Classique, Extrême, Régulier, Personnalisé ou Manuel.

Classique

Le mode Classique émule le mélangeur automatique Shure SCM810 classique (dans ses réglages par défaut). Il est reconnu pour son blocage de canal rapide et transparent et des niveaux de son ambiant perçu réguliers. Le mode Classique excelle dans la plupart des applications, en particulier la sonorisation et la téléconférence.

Type de blocage : Total
Démultiplication du gain : Fixe
Atténuation hors circuit : -15 dB
Verrouillage du dernier microphone : Activé

Gain de canal dans mélangeur Classique

1 orateur

Le gain total est appliqué quand le canal s'ouvre ; le gain d'atténuation hors circuit est appliqué à tous les canaux.

2+ orateurs

À mesure que d'autres canaux s'ouvrent, le facteur NOMA baisse le niveau de tous les canaux.

Régulier

Le mode Régulier égalise dynamiquement le gain du système entre les canaux ouverts et fermés. Afin qu'il demeure régulier, le gain du système est réparti entre les canaux de façon à égaler un canal ouvert. Il incorpore les principes de fonctionnement d'IntelliMix dans un style de mélange à partage du gain, ce qui en fait le mode idéal pour les applications de diffusion et d'enregistrement.

Type de blocage : Relatif
Démultiplication du gain : Adaptive
Atténuation hors circuit : Désactivé
Verrouillage du dernier microphone : Désactivé

Conseil : Arrêter d'acheminer tous les canaux inutilisés au bus de mélange. Ceci permet d'obtenir le plancher de bruit le plus uniforme en mode Régulier.

Extrême

Le mode Extrême est une variante agressive du mode Classique, configuré pour obtenir un gain maximum avant Larsen en atténuant complètement les canaux fermés. Seuls les canaux ouverts s'ajoutent aux niveaux système et au son ambiant. Le mode Extrême est destiné aux applications de sonorisation.

Type de blocage : Total
Démultiplication du gain : Fixe
Atténuation hors circuit : -110 dB
Verrouillage du dernier microphone : Désactivé

Gain de canal dans mélangeur Régulier

1 orateur

Le gain relatif est appliqué au canal ouvert ; tous les canaux sont atténués adaptativement pour maintenir le gain système.

2+ orateurs

À mesure que d'autres canaux s'ouvrent, le gain est réparti adaptativement sur tous les canaux pour maintenir le gain système.

Gain de canal dans mélangeur Extrême

1 orateur

Le gain total est appliqué au canal ouvert. Les canaux fermés sont complètement atténués.

2+ orateurs

À mesure que d'autres canaux s'ouvrent, le facteur NOMA baisse le niveau de tous les canaux.

Manuel

Le mode Manuel désactive IntelliMix pour permettre au SCM820 de fonctionner comme un mélangeur standard. Toutes les LED d'état de canal restent dans ce mode pour indiquer l'absence d'atténuation IntelliMix. L'égalisation des canaux et du mélange, l'écrêteur de sortie et l'acheminement au bus de mélange sont toujours actifs dans ce mode.

Conseil : Faire attention en passant en mode manuel car tous les micros s'ouvriront au gain total, ce qui peut créer un Larsen.

Personnalisé

Le mode Personnalisé permet un réglage pointu et une personnalisation de paramètres IntelliMix à partir de l'interface graphique. Le mélangeur passe automatiquement en mode Personnalisé quand un paramètre est modifié en mode Classique, Extrême ou Régulier. Ces configurations sont enregistrées sur l'appareil et survivent à une remise sous tension du mélangeur. Il est également possible d'enregistrer les configurations personnalisées dans un ordinateur sous forme de fichier et de les charger sur l'appareil pour un rappel rapide.

Paramètres IntelliMix

Type de blocage

Détermine la façon dont le gain est appliqué aux canaux ouverts.

Total

Les canaux s'ouvrent au gain total (ajusté au facteur NOMA).

Relatif

Les canaux s'ouvrent à un niveau de gain qui varie en fonction du niveau du signal d'entrée—les signaux moins forts reçoivent moins de gain que les signaux forts. À mesure que le niveau de signal d'entrée augmente, un gain supérieur est appliqué au canal.

Démultiplication du gain

Détermine l'atténuation hors circuit et son effet sur le gain total du système.

Fixe

L'atténuation hors circuit est une quantité fixe. Le gain total du système varie en fonction du nombre de canaux ouverts.

Adaptative

L'atténuation hors circuit est réglée de façon à maintenir un gain système uniforme comparable à celui d'un seul canal ouvert.

Atténuation hors-circuit

La valeur d'atténuation appliquée aux canaux fermés.

Verrouillage du dernier microphone

Évite la perte de niveau ambiant en maintenant constamment au moins un canal ouvert. Le dernier canal ouvert le demeure jusqu'à ce qu'un autre le remplace.

Atténuation du nombre de micros ouverts (NOMA)

Le gain du système est atténué à mesure que des canaux supplémentaires sont ouverts dans un mélange. Ceci est configuré en doublant les canaux ouverts, réglable de 1 à 6 dB pour chaque mélange pour lequel la démultiplication du gain est réglée sur Fixe.

Nombre maximum de micros ouverts (NOM max.)

Réduit le nombre de micros qui peuvent être ouverts en même temps dans un mélange. Réglable de 1 (« mode Obstruction ») à l'infini (illimité).

Délai de maintien

Détermine la durée minimum d'ouverture d'un canal.

Sélection du mode de mélange

Appuyer sur le bouton de mélange A ou de mélange B sur le panneau arrière du mélangeur pour faire défiler les cinq modes. Sur l'onglet IntelliMix de l'interface graphique, on peut sélectionner un préréglage ou configurer l'IntelliMix comme réglage personnalisé.

Les mélanges A et B ont les mêmes réglages IntelliMix quand le SCM820 est réglé en mode mélangeur simple (par défaut).

Fonctionnement comme mélangeur simple ou double

Le mélangeur peut être réglé de façon à effectuer un ou deux mélanges automatiques :

• Mélangeur simple (par défaut) : Les canaux sont acheminés jusqu'à un seul bus de mélange qui envoie le même audio aux deux sorties de mélange A et B. L'écrêteur et le gain principal peuvent toujours être définis indépendamment pour les deux sorties.
• Mélangeur double : Deux bus séparés fournissent des mélanges automatiques indépendants pour chaque sortie de mélange. Avec ce réglage, on peut obtenir deux mélanges entièrement différents à partir du même groupe d'entrées.

Activer le fonctionnement en mélangeur double en appuyant sur le bouton Dual Mixer sur le panneau arrière ou à partir de l'interface graphique >onglet IntelliMix.

Exemple d'applications de mélangeur double :

• Régler le mélange A au mode Classique pour la sonorisation et le mélange B sur Régulier pour un flux de diffusion.
• Mélange A au mode Classique pour la sonorisation et mélange B sur Manuel pour l'enregistrement.
• Acheminer les canaux 1 à 4 au mélange A et les canaux 5 à 8 au mélange B pour obtenir deux mélanges automatiques indépendants pour deux emplacements différents à partir d'un seul appareil.

Panneau arrière Sélection du mode de mélange INTELLIMIX Appuyer pour engager le fonctionnement en mode mélangeur double, ce qui allume la LED.

Interface graphique :

mixer Single Mix A Manual Smooth Classic Extreme Custom Load Save Mix B Manual Smooth Classic Extreme Custom Load Save Sélectionner le fonctionnement en mode mélangeur double Sélection du mode de mélange

Présentation du réseau

Pour la plupart des installations, le SCM820 peut être connecté à un ordinateur, soit directement, soit par le biais d'un commutateur réseau (connexions « lien-local »). Connecter plusieurs mélangeurs en étoile à un commutateur pour assurer une mise en réseau fiable (chaque appareil est connecté directement au commutateur).

Dans certains cas, les paramètres ou les programmes de l'ordinateur peuvent perturber le réseau. Il est possible de résoudre la majorité de ces problèmes de connexion en utilisant un routeur DHCP*. La plupart des routeurs comprennent un serveur DHCP, contrairement aux commutateurs.

*Remarque : Les serveurs DHCP ne sont pas recommandés pour les configurations de réseau redondant. Voir Recommandations pour réseau redondant pour plus de détails.

Conditions requises pour la mise en réseau de base

Pour mettre en réseau des mélangeurs SCM820, s'assurer que la configuration satisfait les conditions suivantes :

• Utiliser des câbles blindés de catégorie 5e (ou supérieure)
• Longueurs de câble limitées à 100 m (328 pi)
• Les appareils sont sur le même sous-réseau

Meilleures pratiques pour le réseau

• Utiliser un seul serveur DHCP par réseau
- Désactiver les autres interfaces réseau qui ne sont pas utilisées pour se connecter au mélangeur (dont le WiFi)
- Tous les mélangeurs doivent avoir la même version de firmware installée

Configurations de réseau typiques

Le SCM820 peut se connecter directement à un ordinateur. (Cette configuration peut prendre une minute ou plus pour établir une connexion entre les appareils.)

Plusieurs mélangeurs

Pour obtenir la configuration de réseau la plus fiable, connecter plusieurs mélangeurs en étoile à l'aide d'un routeur DHCP.

Dante Mise en réseau de l'audio numérique

L'audio numérique Dante™ est transmis sur Ethernet standard et fonctionne à l'aide de protocoles Internet standard. Dante fournit une faible latence, une synchronisation d'horloge précise et une qualité de service (QoS) élevée pour un transport audio fiable vers divers appareils Dante. L'audio Dante peut coexister sans risque sur le même réseau que les données IT et de commande ou peut être configuré de façon à utiliser un réseau dédié.

Types de données sur le réseau

Le SCM820 transporte deux types de données sur le réseau : Contrôle Shure et Audio et contrôleur Dante. Elles circulent entre les deux ports réseau en fonction des paramètres de réseau du mélangeur.

Contrôle Shure : Le Contrôle Shure transmet des données pour le fonctionnement de l'interface graphique, les mises à jour de firmware et les systèmes de contrôle tiers (AMX, Crestron). Ce réseau est pris en charge par tous les modèles de SCM820.

Audio et contrôleur Dante : Le réseau Dante transmet l'audio numérique et les données de contrôle pour Dante Controller. Ce réseau est pris en charge par les SCM820 compatibles Dante.

Interface réseau Dante

La carte réseau Dante est une interface deux ports qui peut être configurée pour permettre les applications suivantes :

• Lier des mélangeurs pour agrandir le mélange audio, ce qui permet l'ajout d'un maximum de 12 mélangeurs (96 canaux).
• Protéger le signal audio avec un réseau audio redondant.
• Isoler l'audio Dante du réseau Contrôle Shure.
• Enregistrer l'audio dans un ordinateur sans matériel supplémentaire.
• Maintenir un chemin audio numérique vers d'autres appareils Dante.
• Acheminer un insert de mélange automatique à 8 canaux jusqu'à un autre appareil Dante à l'aide d'un seul câble blindé de catégorie 5e.
• Connecter jusqu'à quatre mélangeurs SCM820 en série.

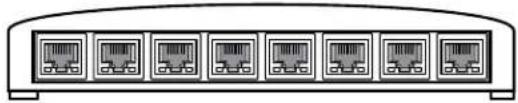

Recommandations de commutateur pour la mise en réseau Dante

Outre les conditions de mise en réseau de base, les réseaux audio Dante doivent utiliser un commutateur réseau ou un routeur Gigabit ayant les caractéristiques suivantes :

• Ports Gigabit
• Qualité de service (QoS) avec 4 listes d'attente
  • QoS Diffserv (DSCP), avec priorité stricte
• Recommandé : Un commutateur géré pour fournir des informations détaillées sur le fonctionnement de chaque liaison réseau (vitesse du port, compteurs d'erreurs, bande passante utilisée).

L'interface réseau Dante peut être configurée pour fonctionner en trois modes différents : commuté, audio redondant ou divisé. Ce paramètre détermine les types de données transportés à partir des ports primaire et secondaire.

Transport de données dans chaque mode

Le tableau suivant affiche la configuration des ports de réseau Dante dans chaque mode de réseau. Remarque : Toujours connecter le port primaire au réseau qui est utilisé pour Contrôle Shure.

Configuration des ports Dante

Mode de réseau	Fonction des ports		Application
	Secondaire Primaire
Commuté (par défaut)	Contrôle ShureAudio et contrôleur Dante	Contrôle ShureAudio et contrôleur Dante	Installations typiques de réseaux en étoile ou en série.
Audio redondant Audio redondant Dante	Contrôle ShureAudio et contrôleur Dante	Créer un réseau audio de secours.
Divisé Audio et contrôleur Dante Contrôle Shure Isole les réseaux Dante et Shure Control

Attention : Déconnecter l'équipement du réseau avant de changer de mode de réseau. Ceci permettra d'éviter une boucle de réseau qui rendrait le réseau instable.

Sélection du mode réseau

1. Déconnecter le mélangeur du réseau.
2. Connecter le port Primaire du mélangeur directement à un ordinateur.
3. Aller au volet Réseau de l'interface graphique : Preferences > Network
4. Sélectionner le mode Configuration. Le mélangeur redémarre une fois la sélection confirmée.
5. Faire de même pour chaque mélangeur.

Avertissement : Ne pas reconnecter les mélangeurs au réseau avant que la configuration de réseau ne soit la même pour tous les appareils.

Configurations de réseau en mode Commuté (par défaut)

Configuration en étoile (recommandé)

Pour obtenir la configuration la plus fiable, connecter plusieurs mélangeurs en étoile à un routeur.

En série (4 maximum)

Il est possible de mettre en réseau jusqu'à quatre mélangeurs SCM820-DAN en série. Ceci est pris en charge uniquement en mode réseau Commuté (défaut).

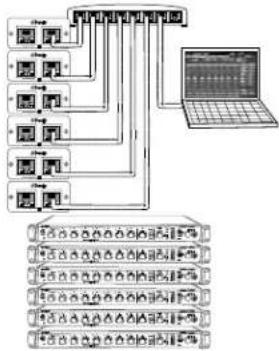

Directement à un ordinateur

Connector le port primaire directement à un ordinateur.

Configuration en étoile (recommandé)

En série Directement à un ordinateur

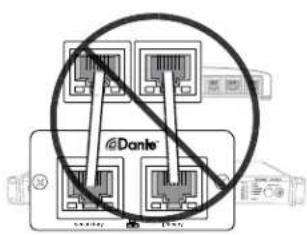

Avertissement : Ne pas créer de boucle de réseau

Éviter les configurations suivantes qui rendraient le réseau inutilisable :

@Dante® ©Dante®

Ne pas connecter le port principal au port secondaire du même appareil.

@Dante

Ne pas connecter les deux ports au même commutateur.

42Dnky 42 42 42 42

Ne pas connecter des mélangeurs en boucle.

Réseaux redondants et divisés

Les ports primaire et secondaire requièrent des commutateurs de réseau dédiés dans les modes Audio redondant et Divisé.


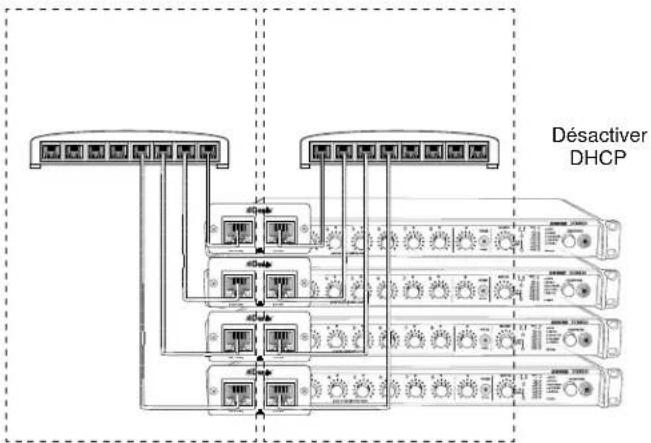

Réseaux isolés pour chaque port en modes Redondance et Divisé

Recommendations relatives au réseau redondant

Pour un réseau redondant le plus fiable possible, il est recommandé de configurer les deux réseaux sans serveur DHCP. Connecter chaque appareil à un commutateur réseau sans DHCP ou à un routeur avec DHCP désactivé.

S'il n'est pas possible de désactiver le serveur DHCP, configurer le mélangeur sur une adresse IP statique à partir de l'interface graphique (Interface graphique > onglet Préférences > Mode IP > Manuel).

Remarque : Agir avec précaution lors de l'exécution d'un groupe de liaison sur un réseau redondant. Si un groupe de liaison est désactivé, il y aura une perte audio temporaire sur les deux ports pendant la reconfiguration du groupe.

Configuration d'un réseau Dante 100 Mb/s

Un équipement Gigabit est fortement recommandé pour le réseau Dante. Si cela n'est pas possible, configurer le réseau 100 Mb/s en respectant les consignes suivantes :

• S'assurer que le routeur est compatible QoS
• Les paramètres de latence sont réglés à au moins 1 ms

Attention : Ne pas former des groupes de liaison sur un réseau 100 Mb/s, car cela augmenterait le trafic, entraînant un dépassement de la bande passante du réseau.

Réglage de la latence

La latence est le temps nécessaire pour qu'un signal parcoure le système jusqu'aux sorties d'un appareil. Pour tenir compte des variations de temps de latence entre les appareils et les canaux, Dante a prévu une sélection prédéterminée de réglages de latence. En sélectionnant le même réglage, on assure que tous les appareils Dante du réseau sont synchronisés.

Le réglage de latence pour les appareils Dante doit être en fonction du nombre de commutateurs sur le réseau. La carte de réseau SCM820 comporte une puce de commutation interne et compte en tant que commutateur. Par exemple, un SCM820 connecté à un commutateur externe est équivalent à deux commutateurs.

Aller à GUI > Preferences Tab pour changer le réglage.

Recommendations relatives à la latence

Latence

Réglage de latence	Nombre maximum de commutateurs
	Réseau 1 Gb/s* Réseau 100 Mb/s
0,25 ms 3 -
0,5 ms (défaut) 5 -
1 ms 10 2
2 ms 10+ 5

*Fortement recommandé

Logiciel Dante d'Audinate

Le logiciel d'Audinate fournit des fonctionnalités et une commande supplémentaires du réseau audio numérique Dante. Visiter le site Web d'Audinate, www.audinate.com, pour les instructions d'installation du logiciel, des capacités supplémentaires de mise réseau audio numérique et une aide au dépannage.

Dante Virtual Soundcard

Le logiciel Dante Virtual Soundcard (DVS) transforme un ordinateur en appareil compatible Dante, permettant l'émission et la réception du trafic audio numérique à l'aide du port Ethernet standard.

Sous Windows, DVS peut sélectionner l'interface audio ASIO de Steinberg ou Windows Driver Model (WDM). Sous Mac OSX, le DVS utilise l'interface audio Core standard.

Dante Controller

Dante Controller (DC) est un logiciel gratuit de la société Audinate qui sert à configurer et à gérer un réseau d'appareils Dante. L'utiliser pour acheminer des canaux entre des appareils compatibles Dante et pour surveiller l'état de l'appareil, de l'horloge et du réseau.

Pour obtenir un fonctionnement correct avec le SCM820, utiliser la version 3.4.0.0 ou une version ultérieure de Dante Controller. Se rendre sur le site Web d'Audinate pour les instructions de téléchargement et d'installation.

Création d'un groupe de liaison

Si des canaux supplémentaires sont nécessaires, il est possible de relier plusieurs mélangeurs pour créer un grand mélange automatique. Pour former une liaison, les mélangeurs compatibles Dante sont connectés à un réseau Gigabit et attribués à un groupe de liaison. Ceci permet à un maximum de 12 mélangeurs (96 canaux) de contribuer au même mélange de n'importe quel point du réseau.

Les mélangeurs d'un même groupe de liaison fonctionnent sur la base de réglages IntelliMix partagés. Ces réglages sont définis par le premier mélangeur qui se joint au groupe. Quand on ajoute des mélangeurs, leurs réglages IntelliMix et de réseau sont reconfigurés de façon à ce qu'ils correspondent à ceux du groupe. Il est possible de modifier les réglages d'IntelliMix à partir de n'importe quel mélangeur, ce qui met automatiquement à jour le reste du groupe.

Configuration d'un groupe de liaison

Les groupes de liaison sont gérés à partir de l'onglet Groupe de liaison de l'interface graphique. Une fois qu'un mélangeur est ajouté au groupe, les LED Network Audio et Automix Link du panneau avant s'allument en vert. Jusqu'à 12 mélangeurs peuvent être ajoutés à la fois à un groupe.

S'assurer que la configuration du Groupe de liaison respecte les critères suivants :

• Utiliser les mélangeurs SCM820 avec la carte réseau Dante (SCM820-DAN ou SCM820-DAN-DB25)
• Les appareils doivent être sur le même sous-réseau
• Utiliser des commutateurs réseau Gigabit (ou supérieurs) pour connecter les appareils. Les réseaux de 100 Mo ne sont pas pris en charge.
• S'assurer que les commutateurs ont au moins 300 Mbit/s de bande passante disponible pour chaque appareil. Les appareils d'un Groupe de liaison utilisent plus de bande passante réseau que les appareils autonomes.

Liaison automatique

Le paramètre de liaison automatique (auto link) permet la formation automatique d'un groupe de liaison quand des SCM820 sont connectés au réseau. Aucune configuration supplémentaire n'est requise sur l'interface graphique.

Appuyer sur le bouton autolink situé sur le panneau arrière du mélangeur. Il est automatiquement relié aux autres mélangeurs quand cette fonction est activée. Les mélangeurs avec liaison automatique activée s'affichent dans le groupe de liaison Auto sur l'interface graphique.

Remarque : Seuls les 12 premiers mélangeurs qui activent la liaison automatique sont inclus dans le groupe. Si, quand le groupe est plein, un autre mélangeur tente d'activer la liaison automatique, ce mélangeur demeure appareil autonome.

Activer la liaison automatique plm: 48 VDC auto link

Groupes personnalisés

Pour configurer des groupes de liaison spécifiques, créer un groupe personnalisé sur l'interface graphique. Les groupes personnalisés sont utiles pour gérer plusieurs groupes de liaison sur plusieurs mélangeurs d'un même réseau. Pour configurer un groupe personnalisé :

1. Ouvrir l'onglet Groupe de liaison dans l'interface graphique.
2. Cliquer sur le bouton Nouveau groupe pour créer un groupe.
3. Nommer le groupe.
4. Glisser-déplacer les mélangeurs dans le groupe.

Configuration des sorties de mélange dans un groupe de liaison

Le paramètre Local/Global détermine si chaque sortie de mélange de SCM820 reliés contient sa propre sortie de programme ou celle de tous les mélangeurs reliés. Aller à l'onglet Sortie de l'interface graphique pour sélectionner la sortie de mélange.

Remarque : La commande de niveau principale est indépendante du paramètre Local/Global. Le réglage de niveau de sortie et d'écrêteur de chaque mélangeur n'est affecté que par sa propre commande principale.

Global (par défaut) : Tous les canaux liés apparaissent aux sorties du mélangeur. C'est le réglage par défaut du mélangeur.

Local : Seuls ses huit canaux d'entrée apparaissent aux sorties de mélange du mélangeur.

Canal auxiliaire

Le canal auxiliaire peut être réglé sur Local ou Global sur l'interface graphique > onglet Entrée. Aux. local empêche le signal Aux d'apparaître dans la sortie de mélange des autres boîtes en réseau

Intégration avec d'autres systèmes

Réducteur numérique de Larsen ou égaliseur externe

Lors de l'utilisation de canaux du réducteur numérique de Larsen ou de la configuration d'un système de sonorisation en processeur/égaliseur externe, commencer par configurer le SCM820 sur Manuel. Ceci active tous les canaux (les obturateurs s'ouvrent), ce qui ouvre tous les chemins possibles de Larsen.

Après avoir égalisé le système de sonorisation et « limité » la pièce avec le contrôleur de Larsen, remettre le mélangeur en mode IntelliMix.

Système sans fil numérique ULX-D de Shure

Le système numérique sans fil ULX-D™ de Shure offre une qualité audio sans compromis et des performances RF extrêmement efficaces grâce à un matériel robuste, intelligent et offrant des possibilités de cryptage. Le SCM820-DAN peut fournir un mélange automatique pour le récepteur ULX-D à deux et quatre canaux en se connectant au réseau audio numérique Dante.

En tant qu'inserts de canal

Il est possible d'utiliser IntelliMix en tant qu'insert de traitement dans une table analogique ou sur le réseau audio numérique. Veiller à régler les inserts de console sur Post-affaiblisseur. Si cela n'est pas disponible, veiller à couper l'audio au niveau du SCM820 pour retirer le signal du mélange automatique.

Insert analogique

1. Connecter l'émission de l'insert de mélangeur à l'entrée du SCM820.
2. Régler l'entrée de canal sur niveau ligne (+0).
3. Connecter le retour de l'insert de mélangeur à la sortie directe du SCM820.
4. Régler la sortie directe sur NOMA IntelliMix.

Insert Dante

1. Ouvrir le logiciel Dante Controller.
2. Acheminer les émissions de console aux entrées du SCM820.
3. Acheminer les sorties directes du SCM820 aux retours console.
4. Régler la source de canal sur Réseau dans l'onglet Entrée de l'interface graphique.
5. Régler la sortie directe sur NOMA IntelliMix dans l'onglet Sortie.

Configuration pour utilisation avec un choeur

Utiliser le SCM820 pour gérer un groupe de microphones qui fournissent une sonorisation pour un choeur.

1. Brancher les microphones au mélangeur.
2. Régler les micros au niveau approprié.
3. Ouvrir l'onglet IntelliMix dans l'interface graphique.
4. Sélectionner le mode IntelliMix Classique.
5. Cocher la case Groupe de blocage pour chaque micro du choeur pour faire en sorte qu'ils s'ouvrent et se ferment en même temps. Ceci fera passer IntelliMix en mode Personnalisé.
6. Augmenter le Délai de maintien pour la sortie de mélange jusqu'à la valeur maximum de 1500 ms.

Conseil : Si un blocage inhabituel se produit lors de notes soutenues, désactiver le seuil adaptatif de bruit (NAT) et définir manuellement un seuil de blocage.

Appel Internet

Les mélangeurs compatibles Dante intègrent des applications telles que Skype ^1m , Lync ^1m , Voice. Cela permet à plusieurs micros de participer à un événement en téléconférence.

1. Se reporter à la section Installation pour connecter et configurer correctement les micros sur le panneau arrière du mélangeur.
2. Ouvrir l'onglet IntelliMix dans l'interface graphique.
3. Sélectionner le fonctionnement en mode mélangeur double.
4. Sur l'interface graphique, acheminer les canaux 1 à 8 au mélange A uniquement (désélectionner l'acheminement au mélange B).
5. Sur l'onglet Entrée de l'interface graphique, acheminer le canal Aux. au mélange B uniquement.
6. Ouvrir Dante Virtual Soundcard et l'activer.
7. Ouvrir le logiciel Dante Controller (DC).
8. Dans DC, acheminer le 'mélange A' du canal d'émission du SCM820 au canal 1 de réception de l'ordinateur.
9. Dans DC, acheminer les canaux 1 et 2 d'émission de l'ordinateur aux canaux Aux. G et D de réception du SCM820.
10. Connecter la sortie analogique Mélange B à un haut-parleur ou un périphérique de sortie.
11. Ouvrir les paramètres de l'ordinateur et sélectionner Dante comme carte son d'entrée et de sortie.

Marques commerciales : Les marques commerciales appartiennent à leurs propriétaires respectifs.

Logique

Les fonctions logiques du SCM820 étendent la gamme des options de montage et de commande du mélangeur. Ces fonctions peuvent être câblées ou configurées dans l'interface graphique.

Les fonctions logiques du matériel suivantes sont disponibles pour chacun des canaux :

Sortie obturateur

Suit le blocage de canal et passe à un niveau logique bas (absorbe le courant) lorsque le microphone est activé. Une capacité d'absorption du courant de 500 mA est assurée.

Entrée Coupure

L'application d'un niveau logique bas (provenant de la SORTIE OBTURATEUR ou d'une fermeture de commutateur à une masse de logique) bloque le canal (la sortie de canal est complètement atténuée).

Entrée Contournement

L'application d'un niveau logique bas (provenant de la SORTIE OBTURATEUR ou d'une fermeture de commutateur à une masse de logique) force l'activation du canal. Lorsque Coupure et Contournement sont toutes deux activées, c'est la Coupure qui a la priorité.

Masse de logique

La masse de logique est différente de la masse audio SCM820. Effectuer tous les raccordements de masse de logique à cette broche, y compris la masse d'alimentation des circuits logiques externes. Pour éviter les bruits de commutation, ne pas connecter la masse de logique à la masse audio, de châssis ou de rack.

Application logique suggérée

La présente section offre des suggestions sur les utilisations possibles des fonctions logiques du SCM820. Pour des suggestions supplémentaires et des solutions aux problèmes de montage, contacter le service d'assistance systèmes de Shure.

Bouton toux

L'orateur peut éteindre son microphone s'il tousse ou lors d'une conversation privée. Il suffit pour cela de monter un interrupteur à bouton-poussoir unipolaire unidirectionnel entre les broches ENTRÉE COUPURE et masse de logique pour chacun des canaux devant être modifié. Lorsqu'un canal est coupé, aucun son audio ne passe.

Régler la commande de coupure du son sur le paramètre post-IntelliMix (Interface graphique > volet IntelliMix > Commande de coupure du son) pour s'assurer que des sons indésirables ne sont pas activés sur les autres microphones.

Coupure du son commandée par le président

Par l'activation d'un interrupteur, le président peut imposer le silence à tous les autres microphones afin de se faire entendre sans interruption.

1. Régler le canal que le président veut couper sur manuel (Interface graphique > volet IntelliMix > Président > Coupure du son).

2. Raccorder le commutateur à la connexion logique d'entrée de contournement pour le micro du président.

Au lieu d'un commutateur, on peut régler la coupure du son président sur Auto. Avec ce réglage, lorsque le microphone du président est activé, tous les autres microphones sont automatiquement coupés.

Témoins à distance d'activation de canal

Les témoins à distance peuvent être utilisés pour indiquer lorsque le microphone d'un orateur donné est activé. Connecter les LED et une alimentation de 5 volts à la broche SORTIE OBTURATEUR. Pour éviter les bruits de commutation dans la sortie audio, ne pas mettre à la masse la borne négative de l'alimentation dans la masse du système audio ou du rack.

Important : Si un câble unique est employé pour le signal audio du microphone et l'alimentation c.c. de la LED, des paires blindées distinctes doivent être employées. Si l'alimentation c.c. ne passe pas par une paire blindée, il peut en résulter des bruits en raison du couplage capacitif entre les lignes d'alimentation c.c. et celles du microphone.

Désactivation de la fonction de blocage (toujours activé)

Sélectionner Toujours activé pour le ou les canaux qui doivent rester ouverts (Interface graphique > volet IntelliMix > Toujours activé.

Invalidation du blocage pour les sons indésirables

Le principe de fonctionnement de MaxBus assure que le mélangeur n'active qu'un seul microphone par source sonore. La coupure d'un canal de microphone empêche son audio d'apparaître à la sortie du mélangeur. Cependant, le canal dont le son est coupé réglé sur Post-IntelliMix communique toujours

avec les autres canaux de microphones via le MaxBus. Une source sonore captée par un microphone coupé n'activera pas d'autres microphones.

Parmi les sources sonores capables d'entraîner une activation de canal de microphone indésirée, l'on compte :

• Un télécopieur ou une imprimante bruyant
• Une porte qui grince
• Un système d'interphone

• Un haut-parleur de téléconférence Le SCM820 peut empêcher de tels sons d'activer les microphones en procédant comme suit.

• Placer l'un des microphones à proximité de la source sonore indésirable. Connecter le signal de ce microphone à une entrée de canal.

• Couper le canal.
• Régler la commande de coupure du son sur post-IntelliMix (Interface graphique > onglet IntelliMix > Coupure du son).
• Ajuster la commande de gain de ce canal juste au niveau auquel les autres microphones du système ne sont pas activés pour les sons indésirables. Si le gain de canal est défini trop haut, il sera difficile d'activer les autres microphones du système pour les sons désirés. S'il est défini trop bas, les sons indésirables continueront à activer les autres microphones.

Coupure de haut-parleur

Pour certaines applications, il est nécessaire de placer un haut-parleur à proximité de chacun des orateurs en vue d'assurer une sonorisation, ou encore dans le but de permettre une conversation téléphonique ou un contrôle de conférence. Chacun des haut-parleurs peut entraîner un effet Larsen, à moins qu'il ne soit automatiquement mis hors fonction lorsque l'orateur qui se trouve à proximité prend la parole. Pour assurer une telle fonction, connecter la borne SORTIE OBTURATEUR de chacun des canaux à un relais de coupure de haut-parleur séparé.

REMARQUE : Une diode est requise sur chaque bobine de relais pour supprimer les pointes de tension à induction, car elles risqueraient d'endommager le SCM820.

Au lieu de créer un circuit, on peut utiliser un relais à commande logique tel que le STLCR1 de Radio Design Labs (RDL).

Mode Obstruction

En cas d'utilisation normale, lorsque plusieurs personnes parlent, chacun des microphones est activé de telle sorte qu'aucune partie de la conversation ne soit perdue. En mode d'obstruction, un microphone activé empêche l'activation des autres micros. Une fois qu'un microphone est activé, les autres micros ne peuvent pas être activés tant que l'orateur n'a pas fait une pause suffisamment longue pour que le microphone soit désactivé. Ainsi, l'orateur a la parole et ne peut pas être interrompu.

Régler le nombre maximum de micros ouverts

à 1 (Interface graphique > volet IntelliMix > Mélange A/B > NOM max.

Onglet Réducteur numérique de Larsen (DFR)

Le réducteur numérique de Larsen est doté de l'algorithme breveté Adaptive Notch Filter (Filtre coupe-bande adaptatif) de Shure pour différencier les sons Larsen et non Larsen. Il détecte automatiquement le Larsen et déploie des filtres coupe-bande à bande étroite aux fréquences de Larsen détectées. Les filtres DFR sont suffisamment étroits pour éviter toute coloration du programme audio.

Aucun système de sonorisation (combinaison de microphones, de mixage, de traitement des signaux, d'amplificateurs de puissance, de haut-parleurs et acoustique des locaux) ne présente une réponse absolument plate. Lorsque le niveau sonore d'un système augmente, les fréquences correspondant aux pointes sont les premières à dépasser le seuil du Larsen. Le réducteur numérique de Larsen atténue ces fréquences, ce qui aplatit le diagramme de réponse du système de sonorisation et permet un fonctionnement à un niveau global plus élevé.

Il est disponible pour le SCM820 avec des versions de firmware 1.1.0 et ultérieures. Pour une unité fonctionnant avec une version de firmware antérieure, utiliser l'application Update Utility pour mettre à jour le mélangeur vers un nouveau firmware. Cette application est disponible sur le site www.shure.com/software.

Fonction

Utiliser le réducteur numérique de Larsen comme processeur initial sur tout canal recevant un signal d'un microphone de direct dans lequel le Larsen pose un problème. Lorsque le réducteur numérique détecte un Larsen, il insère un filtre étroit et fin dans le chemin audio, ce qui réduit le gain à la fréquence à l'origine du Larsen. Ce filtre est appelé filtre coupe-bande car il affecte une section étroite du spectre de fréquences. La profondeur du créneau s'accroît si le Larsen persiste à cette fréquence.

Configuration de base du réducteur numérique de Larsen

Le réducteur numérique de Larsen ne permet pas d'augmenter le gain au-delà des limites physiques du système de sonorisation. Dans la plupart des cas, un point de réaction décroissante est atteint une fois que cinq à huit filtres coupe-bande sont insérés. Ceci est dû au fait qu'il n'existe en général que quelques pointes dominantes dans la réponse du système. Le plus souvent, l'utilisateur peut compter sur une amélioration de gain avant Larsen de 6 à 9 dB lorsqu'il utilise le réducteur numérique de Larsen. Lorsque la « limitation » d'un système est effectuée et que de nombreuses fréquences causent simultanément un effet Larsen, cela signifie que le point de réaction décroissante a été atteint. Si, à ce moment, le gain du système est toujours insuffisant avant l'apparition d'un Larsen, d'autres modifications, telles que le déplacement des micros et/ou des haut-parleurs, doivent être apportées au système de sonorisation.

Le réducteur peut être configuré de deux façons de base pour réduire le Larsen, la méthode « de limitation » et celle « d'assurance » :

• Méthode de limitation - Cette méthode permet d'utiliser le réducteur à titre de mesure préventive contre le Larsen pour les canaux d'entrée utilisés près du point de Larsen et nécessitant une plus grande marge de stabilité. Elle permet d'augmenter le gain d'un canal au-delà de son réglage normal pour causer délibérément le Larsen. Le réducteur insérera alors les filtres appropriés. Ensuite, lorsque le gain d'entrée est réduit à un niveau approprié, le système devient stable et utilisable.
• Méthode d'assurance - Cette méthode permet d'utiliser le réducteur comme une assurance complémentaire contre un Larsen inattendu dans un système de sonorisation par ailleurs stable. Il suffit de placer le processeur de réduction numérique de Larsen dans le chemin du signal sans définir de paramètres. Cette méthode convient aux systèmes présentant déjà un gain avant Larsen suffisant mais nécessitant une protection contre le Larsen occasionnel causé par des microphones mobiles ou des commandes de gain réglables par l'utilisateur.

Pour « limiter » le système :

1. Supprimer tout filtre actif en cliquant sur le bouton Effacer tout.
2. Placer les microphones à leur emplacement prévu.
3. Régler le mélangeur sur Manuel pour ouvrir tous les micros.
4. Augmenter lentement le gain du système de sonorisation tout en parlant ou en claquant des mains dans les microphones.
5. Affecter le réducteur numérique de Larsen au canal qui commence à produire du Larsen. Si plusieurs microphones produisent du Larsen à la même fréquence, affecter le réducteur au bus de mélange.
6. Le processeur du réducteur déploiera des filtres coupe-bande pour atténuer les fréquences de Larsen.
7. Lorsque le Larsen cesse au niveau du système, le niveau peut être augmenté davantage, puis le processus peut être répété pour d'autres fréquences. En général, le gain peut être accru de 3 à 9 dB au-dessus du niveau auquel le Larsen est apparu en premier lieu.
8. Verrouiller les filtres déployés pour qu'ils soient fixes. Les filtres déverrouillés (dynamiques) restants se déploieront selon le besoin lorsque le système est en usage. Remarque : selon la configuration du système de sonorisation, le signal PA principal peut être distinct du signal de mélange de retour. Chaque chemin de Larsen doit inclure un réducteur pour le gain maximum avant Larsen.

Affectation du réducteur numérique de Larsen

Deux blocs réducteur numérique de Larsen peuvent être affectés à toute entrée de canal ou sortie de mélange. Lors de l'utilisation d'un ou deux microphones, affecter le réducteur numérique de Larsen à ces canaux pour éviter l'acheminement du Larsen vers le bus de mélange. De plus, si un microphone est conçu pour un président ou un hôte, le réducteur doit être appliqué à ce canal pour assurer sa stabilité sans produire de Larsen.

Appliquer le réducteur numérique de Larsen à un bus de mélange lors de l'utilisation de plusieurs microphones mobiles ou lorsque des fréquences produisent du Larsen en même temps dans plusieurs canaux de microphone.

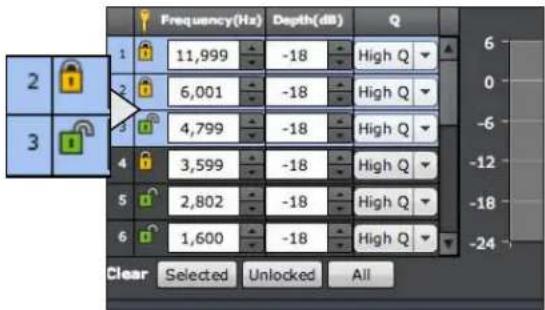

Par défaut, les filtres du processeur de réduction numérique de Larsen sont déverrouillés pour s'ajuster dynamiquement lorsque des fréquences de Larsen sont détectées. Toutefois, il est possible de choisir le nombre total de filtres coupe-bande qui resteront fixes (verrouillés). Utiliser un plus grand nombre de filtres verrouillés (fixes) sur les canaux d'entrée des microphones fixes. Dans ce cas, l'acoustique des locaux définit les fréquences de Larsen dominantes, qui ne changent pas sensiblement. Utiliser un plus grand nombre de filtres dynamiques (déverrouillés) sur les canaux d'entrée des microphones sans fil ou à main. Dans ce cas, les fréquences de Larsen changent substantiellement lorsque l'utilisateur d'un microphone déambule dans la salle ou sur la scène.

Les filtres fixes de même que les filtres dynamiques s'approfondissent automatiquement lorsqu'un Larsen supplémentaire est détecté.

• Verrouillé (Fixe) : une fois définie, la fréquence d'un filtre fixe ne change pas tant qu'elle n'est pas effacée ou qu'une nouvelle fréquence n'a pas été saisie manuellement.
• Déverrouillé (Dynamique) : les fréquences sont affectées automatiquement par le réducteur numérique de Larsen lorsque du Larsen est détecté. Lorsqu'un filtre est déployé, il reste à cette fréquence jusqu'à ce que tous les filtres soient utilisés. À ce moment-là, le réducteur numérique de Larsen redéploie chaque filtre dynamique à la nouvelle fréquence détectée, du filtre dynamique le plus ancien au plus récent.

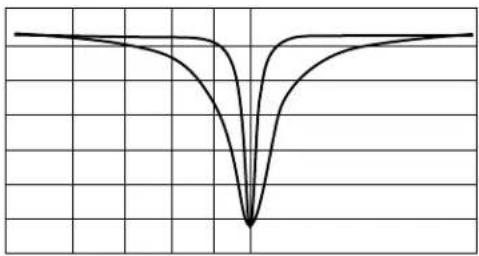

Le réducteur numérique de Larsen offre deux options de largeur pour les filtres coupe-bande. Par défaut, les filtres du réducteur sont déployés comme filtres à facteur Q élevé. Au fur et à mesure que la profondeur d'un tel filtre s'accroît, son facteur Q augmente jusqu'à une valeur de 101 (1/70e d'octave). Il est également possible de régler les filtres de manière à les déployer comme filtres à facteur Q bas. Ce type de filtre affecte une gamme légèrement plus large de fréquences en maintenant son facteur Q à une valeur de 58 (1/40e d'octave) à mesure que la profondeur du filtre s'accroît. Pour modifier le réglage d'un filtre existant, sélectionner le menu déroulant Largeur Q dans la rangée de filtre.

Nouveau facteur Q de filtre : ce paramètre détermine la largeur Q des nouvelles fréquences déverrouillées (dynamiques) déployées par le réducteur numérique de Larsen.

L'interface graphique comporte cinq onglets servant à différentes fonctions :

• Entrée : configuration et gestion des canaux d'entrée 1 à 8 et aux.
• IntelliMix : sélectionner le mode de mélange et charger/enregistrer les réglages IntelliMix personnalisés
• DFR : configurer et surveiller le réducteur numérique de Larsen (DFR) de Shure jusqu'à deux canaux.
• Sortie : attribuer la sortie directe et gérer les sorties du mélange A et du mélange B.
• Groupe de liaison : gérer l'état de groupe de liaison des appareils
• Préférences : configurer les paramètres de réseau, définir le mot de passe de l'appareil, attribuer un type de mesure et engager le verrouillage du matériel.

2) Liste d'appareils

Affiche le nom du mélangeur tel qu'il est défini sur l'onglet Préférences. Cliquer sur la barre déroulante et sélectionner un appareil pour ouvrir son interface graphique dans une nouvelle fenêtre ou un nouvel onglet.

3)Identifier

Quand on clique dessus, envoie une commande qui fait clignoter les LED du mélangeur pour faciliter l'identification.

4) Déconnexion

Quand un mot de passe est défini, ce bouton déconnecte de l'appareil et renvoie l'utilisateur à la page de connexion. Ce bouton n'est pas visible quand il n'y a pas de mot de passe (par défaut).

5)Lien vers le site Web de Shure

Permet d'accéder au site de Shure, www.shure.com.

6) Langue

Définit la langue de l'interface graphique. Ce paramètre est enregistré dans les cookies de l'ordinateur.

7) Aide

Ouvre le fichier d'aide pour l'interface graphique.

Entrée

1 Channel 1 2 Channel 2 3 Channel 3 4 Channel 4 5 Channel 5 6 Channel 6 7 Channel 7 8 Aux Source Network Mic (+46dB) +48V Mic (+46dB) +48V Mic (+46dB) +48V Mic (+46dB) +48V Mic (+46dB) +48V Mic (+46dB) +48V Mic (+46dB) +48V Mic (+46dB) +48V Mic (+46dB) +48V Mic (+46dB) +48V 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 DFR 1 16 17 8 9 10 11 12 Copy Channel 1 Device Apply

1) Canal Nom

Il est possible de personnaliser les noms de canal en utilisant un maximum de 31 caractères, à l'exception de '=', 'ou '@'.

2) Source

Règle l'entrée audio sur l'une de deux sources :

• Analogique (par défaut) : Le son provient d'une source audio de niveau microphone ou ligne connectée à une entrée de canal du panneau arrière du mélangeur.
• Réseau : Le son provient du réseau audio numérique Dante. Le logiciel Dante Controller est nécessaire pour acheminer correctement l'audio jusqu'aux entrées de canal.

3) Niveau du gain d'entrée

Sélectionne le niveau de gain d'entrée analogique pour chaque canal.

• Micro (+46 dB) : pour les micros peu sensibles tels que les micros dynamiques.
• Micro (+26 dB) : pour les personnes qui parlent fort ou les micros sensibles tels que les micros électrostatiques.
• Ligne (+0 dB) : pour les sources niveau ligne tels que les inserts de mélangeur. Remarque : Le gain est désactivé quand la source audio est réglée sur Réseau.

4)Alimentation fantôme (+48 V)

Quand elle est sélectionnée, le bouton s'allume en bleu pour indiquer qu'une alimentation fantôme 48 V est fournie au microphone. Utiliser ce réglage pour les microphones électrostatiques.

Remarque : Désactivée quand le niveau de gain d'entrée est réglé sur Ligne (+0 dB) ou que Réseau est sélectionné comme source audio.

5) Coupe-bas

Idéal pour atténuer les vibrations à basse fréquence tels que les vibrations de la table ou le ronronnement de la climatisation. Régler la fréquence du filtre 12 dB/octave de 25 à 320 Hz.

6)Dégradé haut

Pour tempérer les voix sifflantes ou améliorer la sonorité des micros hors axe. Utiliser ce réglage pour amplifier ou couper le signal de 12 dB à 5 kHz.

7) Témoins d'activation de canal

Les deux témoins s'allument en vert quand le canal est ouvert vers le bus de mélange en question (mélange A ou mélange B). Quand le mélangeur est réglé sur Dual Mixer (mélangeur double), les témoins A et B fonctionnent séparément pour chaque mélange.

8) Témoin Écrêtage

S'allume lorsque le signal écrête le préampli d'entrée. Le témoin reste allumé pendant 2 secondes comme avertissement. Sélectionner un niveau de gain d'entrée inférieur pour éviter l'écrêtage.

9)Vumètre d'entrée

Affiche les informations de niveau de signal. Le vumètre peut être personnalisé dans l'onglet Préférences pour contrôler les options suivantes. ontrôle en temps réel du niveau de signal d'entrée (par défaut) ou de l'atténuation du gain IntelliMix.

- Niveau du signal d'entrée pré-affaiblisseur ou post-affaiblisseur.

Mesure VU + crête (par défaut), crête ou VU du niveau de signal d'entrée.

10) Affaiblisseur de canal et valeur de gain

Règle le volume du canal de -110 dB à +18 dB.

11) Groupe (affaiblisseur et coupure du son)

Chaque canal peut être inclus dans un groupe affaiblisseur ou coupure du son, ce que permet de régler plusieurs canaux d'un seul coup. Il existe un groupe affaiblisseur et un groupe coupure du son pour chaque groupe de liaison.

12) Bouton Coupure du son

Coupe l'audio du canal en question. Un canal dont le son est coupé peut encore être acheminé en solo au casque d'écoute pour le contrôle. La Commande de coupure du son d'un canal peut être réglée à deux endroits à partir de l'onglet IntelliMix :

• Pré-IntelliMix : L'audio est coupé avant les décisions MaxBus ou IntelliMix.
• Post-IntelliMix : L'audio est coupé après avoir contribué aux décisions IntelliMix et MaxBus.

13) Bouton Solo

Solo du canal sélectionné vers la sortie casque pour le contrôle.

14) Acheminement aux.

Achemine le canal aux. jusqu'à la sortie de mélange sélectionnée. Le canal aux. est acheminé sans mélange automatique aux sorties de mélange.

15) Mode de liaison aux.

Définit l'acheminement de canal aux. quand l'appareil appartient à un groupe de liaison :

• Global (par défaut) : L'audio aux. apparaît aux sorties de tous les mélangeurs reliés.
• Local : L'audio aux. est présent uniquement à la sortie du mélangeur en question.

16)Copier canal

Copie les paramètres d'entrée du canal sélectionné dans l'appareil ou dans tout le groupe de liaison.

18) Case Activer/Désactiver

Décocher la case pour contourner la fonction de filtrage coupe-bande du réducteur numérique de Larsen. La désactivation bloque aussi le réducteur numérique de Larsen, empêchant le déploiement de nouveaux filtres.

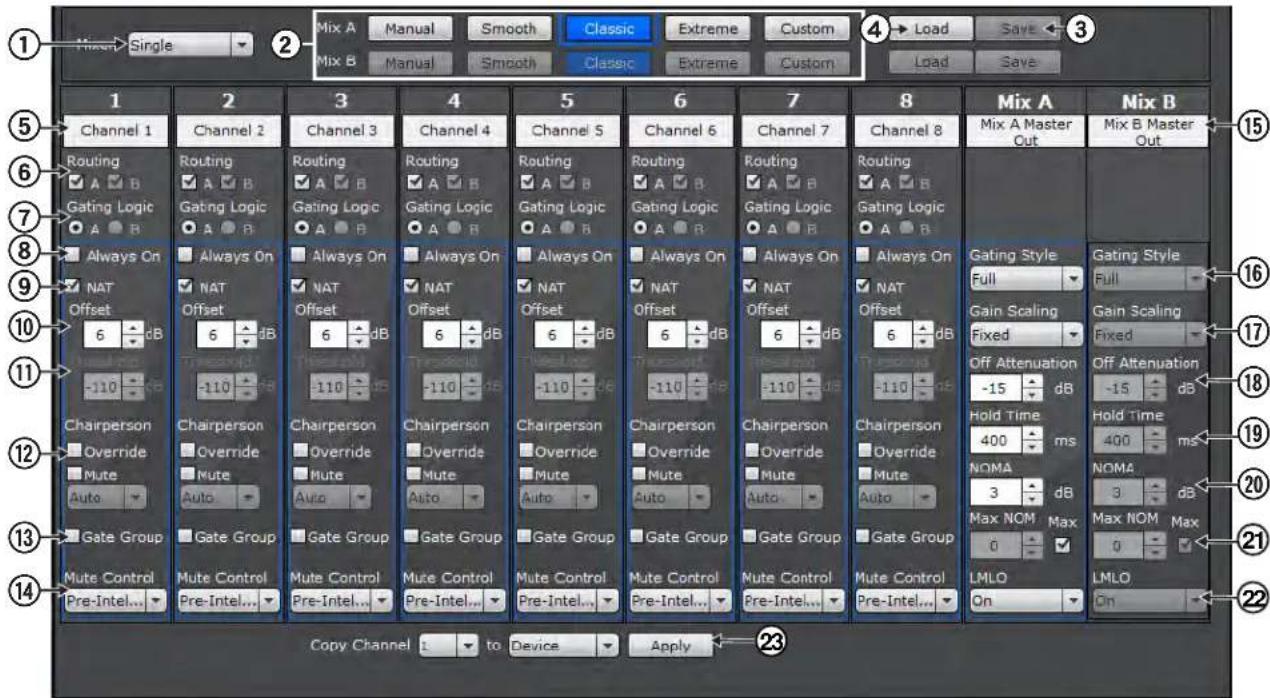

Onglet Intellimix

Réglages de mélangeur

1) Type de mélangeur

Le SCM820 peut être réglé de façon à fonctionner en tant que mélangeur simple ou double :

• Mélangeur simple : Les canaux sont acheminés jusqu'à un seul bus de mélange qui envoie le même audio aux deux sorties de mélange A et B. Ceci permet d'envoyer le même programme à différentes pièces ou applications d'enregistrement. Le gain de sortie, l'égaliseur paramétrique et l'écrêteur peuvent être réglés séparément pour chaque mélange.
• Mélangeur double : Deux bus séparés fournissent des mélanges automatiques indépendants pour chaque sortie de mélange. Ceci permet d'obtenir deux mélanges entièrement différents à partir du même groupe d'entrées ou permet au SCM820 de fonctionner comme deux mélangeurs indépendants plus petits. C'est utile quand le mélangeur sert à deux applications. Par exemple, régler le mélange A au mode Classique pour la sonorisation et le mélange B sur Régulier pour un flux de diffusion. En mode mélangeur double, chaque canal peut être acheminé au mélange A, au mélange B, aux deux mélanges ou à aucun.

2) Modes de mélange

Le mode de mélange configure IntelliMix pour déterminer la façon dont les canaux sont mélangés vers les sorties principales. Quand on modifie un préréglage IntelliMix, le mode passe automatiquement à Personnalisé. Voir la section Modes de mélange pour les détails de configuration de chaque préréglage.

Appuyer sur le bouton de mode pour mettre en surbrillance les canaux acheminés au mélange en question. La couleur de la boîte qui entoure un canal correspond aux réglages Intellimix de la sortie de mélange. Pour visualiser les réglages de l'autre mélange, cliquer sur le mode correspondant à ce mélange.

Remarque : Quand le mélangeur est réglé sur mélangeur simple, les mélanges A et B sont identiques.

3) Enregistrer

Enregistre les réglages IntelliMix personnalisés actuels sous forme de fichier dans l'ordinateur.

4) Charger

Télécharge un fichier de réglages PersonnaliséIntelliMix enregistré. Si l'appareil appartient à un groupe de liaison, ceci affectera l'ensemble du groupe.

Bande de canal

5) Canal Nom

Affiche le nom du canal tel qu'il est défini dans l'onglet Entrée.

6) Acheminement

Achemine le canal jusqu'à la sortie du mélange A ou B. Les options d'acheminement dépendent du type de mélangeur :

• Type mélangeur simple : le canal peut être acheminé aux deux mélanges ou à aucun.
• Type mélangeur double : le canal peut être acheminé au mélange A, au mélange B, aux deux mélanges ou à aucun.

7) Logique de blocage

Quand le mélangeur est réglé comme mélangeur double, ce réglage détermine si le mélange A ou le mélange B contrôle les fonctions matérielles (sortie directe IntelliMix), les témoins (LED d'état de canal) et les broches de logique de canal.

8) Toujours en marche

Le paramètre Toujours en marche force un canal à rester ouvert en continu dans le mélange.

Remarque : Un canal réglé sur Toujours en marche contribue toujours à l'IntelliMix et est affecté par celui-ci. Par exemple, le facteur NOMA est toujours applicable aux canaux Toujours en marche.

9) NAT (Noise Adaptive Threshold, seuil adaptatif de bruit)

Sélectionner pour engager le NAT, ce qui ajuste constamment le seuil de blocage pour l'ouverture d'un canal. NAT est un principe de fonctionnement d'IntelliMix fondamental.

10)Offset

Définit la différence en dB entre le plancher de bruit (déterminé par NAT) et un niveau de signal, au-dessus duquel un canal s'ouvre.

11)Seuil

Quand NAT est désactivé, détermine manuellement le niveau de bruit au-dessus duquel un canal s'ouvrira.

Contournement : Quand ce paramètre est sélectionné, il permet l'ouverture de ce canal, quel que soit le paramètre NOM (nombre de micros ouverts).

Coupure du son : Quand ce paramètre est sélectionné, le son de tous les autres canaux est coupé quand ce canal s'ouvre. Il existe deux types de Coupure du son Président :

• Auto : Le son des autres canaux est coupé automatiquement quand le canal sélectionné s'ouvre.
• Manuel : Un bouton câblé à la logique connecté à la broche d'entrée contournement contrôle la fonction de coupure du son appliquée à tous les autres canaux.

13) Groupe de blocage

Quand un canal du groupe est ouvert, le reste du groupe s'ouvre automatiquement. Il existe un groupe de blocage pour chaque groupe de liaison. En mode mélangeur double, il existe un groupe de blocage par mélange pour chaque groupe de liaison. Ce paramètre est désactivé quand le type de blocage est réglé sur Relatif.

14)Commande de coupure du son

Détermine l'emplacement d'une coupure du son de canal dans le chemin du signal du mélangeur.

• Pré-Intellimix : le signal est coupé avant le bus Intellimix.
  Post-IntelliMix : le signal va jusqu'au bus de mélange et est coupé après avoir contribué aux décisions IntelliMix (telles que MaxBuset NOM).

Sorties de mélange

15) Nom du mélange

Affiche le nom de la sortie de mélange, défini dans l'onglet Sortie de mélange.

16)Type de blocage

Détermine la façon dont le gain est appliqué aux canaux ouverts.

• Total : Les canaux s'ouvrent au gain total, ajusté au facteur NOMA.
- Relatif : Les canaux s'ouvrent à un niveau de gain qui varie en fonction du niveau du signal d'entrée—les signaux moins forts reçoivent moins de gain que les signaux forts. Ceci réduit le bruit ambiant. Remarque : Groupe de blocage et Délai de maintien sont désactivés dans ce réglage.

17) Démultiplication du gain

Détermine la façon dont le gain total du système est géré. Il existe deux types de démultiplication du gain :

• Fixe : L'atténuation hors circuit est une quantité fixe. Le gain total du système varie en fonction du nombre de canaux ouverts.
• Adaptive : L'atténuation hors circuit est réglée de façon à maintenir un gain système uniforme comparable à celui d'un seul canal ouvert.
  Remarque : Atténuation hors-circuit, Verrouillage du dernier microphone et NOMA sont désactivés dans ce réglage.

18) Atténuation hors-circuit

Définit la valeur d'atténuation appliquée aux canaux fermés. Ce paramètre est désactivé quand la démultiplication du gain est réglée sur Adaptive.

19) Délai de maintien

Dans le type de blocage Total, ceci détermine la durée pendant laquelle un canal reste ouvert après que le niveau du signal passe sous le seuil de blocage. Ce paramètre est désactivé quand le type de blocage est réglé sur Relatif.

20) NOMA (Atténuation du nombre de micros ouverts)

NOMA atténue le gain du système à mesure que des canaux supplémentaires sont ouverts dans un mélange. Ceci contrôle les niveaux du système et réduit le Larsen. Le réglage du paramètre s'applique par le doublement des micros.

21)NOM MAX (Nombre de micros ouverts)

Limite le nombre maximum de micros ouverts en même temps dans un mélange. Quand il est réglé au maximum, il n'y a pas de limite. Ce paramètre est désactivé quand la démultiplication du gain est réglée sur Adaptive.

Conseil : Régler le NOM MAX à 1 pour le « mode Obstruction » (un orateur à la fois).

22)VDM (Verrouillage du dernier microphone)

Évite la perte de niveau ambiant en maintenant constamment au moins un canal ouvert (le dernier canal ouvert). Ce paramètre est désactivé quand la démultiplication du gain est réglée sur Adaptive.

Onglet Réducteur numérique de Larsen (DFR)

Décocher la case pour contourner la fonction de filtrage coupe-bande du réducteur numérique de Larsen. La désactivation bloque aussi le réducteur numérique de Larsen, empêchant le déploiement de nouveaux filtres.

2)Affectation des canaux

Affecter le bloc réducteur numérique de Larsen à un canal d'entrée ou un bus de mélange.

3) Nbre de filtres

Régler le nombre maximum de filtres de 1 à 16 (réglage par défaut).

4) Diagramme de réponse

Cette courbe est une représentation graphique des filtres coupe-bande actifs (en surbrillance jaune) du processeur. La fréquence du filtre actuellement sélectionné est indiquée par un trait rouge.

5) Filtres de Larsen

Chaque rangée de filtre contient le type, la fréquence, la profondeur et la largeur Q du filtre. Il existe entre 1 à 16 filtres pour chaque canal DFR. Lorsqu'une rangée est sélectionnée, un trait rouge apparaît sur la courbe de réponse à cette fréquence.

6) Type de filtre

Ce bouton désigne le type de filtre, selon lequel la fréquence s'ajuste dynamiquement ou reste fixe. Dans les deux types, le réducteur numérique de Larsen ajuste automatiquement la profondeur du filtre.

• Déverrouillé (Dynamique) : la fréquence est réglée automatiquement
• Verrouillé (Fixe) : la fréquence est fixe et ne change pas automatiquement

7) Fréquence

Cette valeur indique la fréquence du filtre choisi. Il est possible de changer la valeur en faisant défiler à l'aide des boutons fléchés ou en tapant une valeur précise. La plage de fréquences se situe entre 25 Hz et 20 kHz. La valeur est vide (----) jusqu'à ce que le filtre soit déployé par le réducteur numérique de Larsen ou saisi manuellement

8) Profondeur

Cette valeur indique la réduction de gain du filtre choisi. Les niveaux de gain disponibles vont de -0 dB à -18 dB par paliers de 0,5 dB, la valeur par défaut étant de 0 dB.

9) Profondeur Q

Cette valeur indique le type de bande passante du filtre choisi. Choisir Q élevé ou Q bas sur le menu déroulant.

• Q élevé : 1/70e d'octave (Q=101)
• Q bas : 1/40e d'octave (Q=58)

10) Nouveau facteur Q de filtre

Cette sélection désigne la largeur de chaque nouveau filtre déployé par le réducteur numérique de Larsen.

11) Bloquer

Cliquer sur ce bouton pour empêcher le déploiement de nouveaux filtres et le réglage automatique des filtres existants. Utiliser cette option pour empêcher le réducteur de déployer des filtres pour des programmes dans lesquels sont présents des sons très semblables au Larsen (tels qu'effets de guitare, sons synthétisés, flûte ou grand orgue). Lorsque la fonction de blocage est activée, le bouton correspondant est allumé en bleu. Pendant ce temps, les filtres peuvent être réglés manuellement.

12) Réinitialisation automatique

Cette fonction permet de spécifier si et quand le réducteur numérique de Larsen doit réinitialiser les filtres déverrouillés (dynamiques) qu'il a déployés. Les filtres verrouillés (fixes) ne sont pas réglés. Il existe deux options de réinitialisation automatique :

• À chaque mise sous tension.
• En cas de temporisation répétitive (heures: minutes).

13) Effacer

Cliquer sur ce bouton pour effacer les paramètres du filtre sélectionné.

14) Effacer tout

Cliquer sur ce bouton pour effacer tous les paramètres du bloc réducteur dynamique de Larsen et remettre les filtres à l'état Déverrouillé (Dynamique).

15) Charger/Enregistrer

Tous les paramètres du réducteur numérique de Larsen peuvent être enregistrés sous la forme d'un fichier sur un ordinateur et chargés pour rappeler rapidement les paramètres. Remarque : les paramètres du réducteur numérique de Larsen sont inclus avec les paramètres du système SCM820 qui sont enregistrés dans l'onglet Préférences.

Onglet Sortie

Direct Output Master 1 Channel 1 Direct Out 2 Channel 2 Direct Out 3 Channel 3 Direct Out 4 Channel 4 Direct Out 5 Channel 5 Direct Out 6 Channel 6 Direct Out 7 Channel 7 Direct Out 8 Channel 8 Direct Out Mix A Mix B Mix A Master Out Mix B Master Out ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ Copy Channel 1 to Device Apply Pre EQ On A B On A B On A B On A B On A B On A B On A B Pre EQ Pre EQ Pre EQ Pre EQ Pre EQ PEQ PEQ DFR 2 Llm Clip 18 0 -9 -20 -40 -60 -80 -INF Gain -INF dB Lim Threshold -2 dBRS Gain -INF dB Lim Threshold -2 dBRS Line (-0dB) Group Fader Mute Mute Link Mode Global Group Fader Mute Link Mode Global

Sortie directe

1) Canal Nom

Affiche le nom du canal tel qu'il est défini dans l'onglet Entrée.

2) Sélection des sorties directes

La sortie directe peut être acheminée à partir de l'une des cinq étapes du chemin du signal :

• Pré-égaliseur (par défaut) : après le gain d'entrée
  • Post-égaliseur : après les blocs égaliseurs
  • Post-affaiblisseur : après l'affaiblisseur de canal
• IntelliMix : après la décision de blocage IntelliMix
• NOMA IntelliMix : après le blocage IntelliMix et l'application du NOMA.

3) Témoin de sortie directe Marche

Les deux témoins indiquent les types de blocage utilisés pour les sorties directes.

4) Témoin Écrêtage

S'allume quand le signal d'entrée surcharge le convertisseur numérique à analogique. Le témoin reste allumé pendant 2 secondes comme avertissement.

5)Vumètre Sortie directe

Affiche le niveau du signal de sortie directe du canal.

Maître

6) Nom de la sortie de mélange

Il est possible de personnaliser les noms de mélange en utilisant un maximum de 31 caractères, à l'exception de '=', 'ou '@'.

7) PEG (égaliseur paramétrique)

Chaque sortie de mélange comporte un égaliseur paramétrique 8 bandes que l'on engage en cochant la case. Appuyer sur le bouton pour ouvrir la fenêtre de l'égaliseur paramétrique.

Il est possible de modifier les 8 bandes à partir du PEQ, ainsi qu'un dégradé haut et basses fréquences. Cocher la case pour activer la bande et modifier les paramètres suivants :

• Fréquence : Règle la fréquence centrale de chaque bande de 25 à 20 0000 Hz.
• Largeur et Q : Ce paramètre règle la bande passante du réglage d'égaliseur, de très étroite (1/70 octave ou 100,99Q) à très large (4 octaves ou 0,27 Q).
• Gain : Règle l'amplification ou la coupure du réglage d'égaliseur entre -18 et +18 dB.

8) Témoin Écrêt (écrêteur)

S'allume pour indiquer que le signal a dépassé le seuil de l'écrêteur, engageant ce dernier.

9) Témoin Écrêtage

S'allume lorsque le signal a écrêté les sorties et reste allumé pendant deux secondes.

10)Vumètre de Sortie

Affiche le niveau du signal de sortie.

11) Case Affaiblisseur et valeur de gain

Règle le volume du mélange de -110 dB à +18 dB.

12) Case d'activation de l'écrêteur

Active l'écrêteur quand elle est cochée.

13)Seuil de l'écrêteur

Régler le seuil de l'écrêteur entre -2 et -50 dBFS pour les sorties de mélange. Le niveau est indiqué par le triangle bleu à côté du vumètre.

14) Niveau de sortie

Sélectionne le niveau de sortie des sorties de mélange. Réglé en fonction de l'entrée de l'équipement connecté. Trois réglages sont prévus : Ligne (+0 dB) (par défaut), Aux (-20dB), Micro (-46dB).

15) Groupe (Affaiblisseur ou Coupure du son)

Ajouter le mélange au groupe Atténuateur ou Coupure du son. Les groupes permettent de régler d'un seul coup plusieurs sorties de mélange. Il existe un groupe affaiblisseur et un groupe coupure du son par groupe de liaison.

16) Coupure du son

Coupe la sortie audio du mélange en question.

17) Mode de liaison

Définit le contenu audio pour les sorties de mélange quand l'appareil appartient à un groupe de liaison.

• Global (par défaut) : Les sorties du mélangeur contiennent l'audio provenant de tout le groupe de liaison.
• Local : Les sorties du mélangeur contiennent seulement l'audio provenant des entrées de ce mélangeur.

17) Case Activer/Désactiver

Décocher la case pour contourner la fonction de filtrage coupe-bande du réducteur numérique de Larsen. La désactivation bloque aussi le réducteur numérique de Larsen, empêchant le déploiement de nouveaux filtres.

Onglet Groupe de liaison

1) Liste Tous les appareils

Liste principale de tous les appareils SCM820 Dante disponibles sur le réseau.

• Glisser et déplacer les appareils dans un groupe de liaison ou la fenêtre Autonome
• Sélectionner un appareil pour afficher son emplacement dans la fenêtre des appareils liés ou celle des appareils autonomes.

2) Groupes d'appareils liés

Affiche chaque groupe de liaison ainsi que le nombre d'appareils qu'il contient. Il existe un groupe Auto comprenant jusqu'à 12 mélangeurs sur lesquels la liaison automatique est activée.

Quand un appareil est placé dans un groupe, il est configuré automatiquement aux paramètres du groupe.

3) Liste Appareils autonomes

Affiche tous les mélangeurs qui fonctionnent indépendamment d'un groupe de liaison.

4) Bouton Nouveau groupe

Crée un nouveau groupe de liaison dans la liste.

5) Bouton Supprimer groupe

Supprime un groupe vide de la fenêtre Groupes d'appareil liés. Il est inactif si le groupe contient des mélangeurs.

6) Témoin d'état de liaison

• Vert : Le groupe de liaison est prêt.
• Vert clignotant : Le groupe de liaison est en cours de configuration.

Onglet Préférences

Il est possible de personnaliser les noms d'appareil en utilisant un maximum de 31 caractères, à l'exception de '=', 'ou '@'.

2) Appuyer pour nom Dante

Écrase les noms d'appareils et de canaux dans le logiciel Dante Controller (DC). Remarque : À utiliser avec précaution car cela pourrait interrompre la configuration d'acheminement dans DC et entraîner des coupures de son.

3) Nom d'appareil Dante

Le nom de l'appareil dans Dante Controller.

4) Numéro de série d'appareil

Identifiant unique du mélangeur. Utiliser ce numéro pour enregistrer l'appareil sur le site shure.com.

5) Firmware

Affiche la version du firmware de l'appareil.

6) Mode vumètre d'entrée

Détermine si les vumètres de canal se trouvent avant (pré-affaiblisseur) ou après (post-affaiblisseur) le bouton volume/affaiblisseur du canal.

7) Type de vumètre

Sélectionne les informations affichées sur les vumètres d'entrée de canal de l'onglet Entrée :

• VU+crête (par défaut) : les crêtes s'affichent sous forme de barre hachurée, les niveaux de signal moyens sous la forme de barre pleine.
  • VU : Affiche les signaux audio moyens.
• Crête : Affiche les signaux audio de crête avec un maintien de crête affiché sous forme de barre hachurée.

8) Mode casque

Achemine l'audio jusqu'à la sortie casque à partir de l'une de deux étapes du chemin du signal :

• Pré-affaiblisseur (par défaut) : Post-égaliseur et pré-bouton de volume/affaiblisseur.
• Post-affaiblisseur : Post-égaliseur et post-bouton de volume/affaiblisseur. Il s'agit du post-écrêteur pour les réglages de mélange.

9) Désactiver les compteurs du logiciel

Quand elle est cochée, cette option désactive tous les vumètres sur l'interface graphique. La désactivation des vumètres contribue à réduire le trafic du réseau. (Ceci n'affecte pas les vumètres du matériel.)

10)Vumètres IntelliMix

Change les vumètres d'entrée pour afficher l'atténuation IntelliMix en temps réel, comme l'indique un vumètre orange. Les canaux qui s'ouvrent affichent plus de gain que ceux qui sont fermés (atténués) dans le mélange.

Verrouillage matériel

11) Verrouillage matériel

Désactive les commandes du matériel sur le mélangeur. Ceci peut verrouiller tout le mélangeur ou des fonctions spécifiques : tout le panneau arrière, les commandes principales, les commandes de canal et le bouton de verrouillage du panneau arrière du mélangeur.

12) Copier dans groupe de liaison

Copie les paramètres de verrouillage matériel dans tout le groupe de liaison

Réseau

13)Configuration

Détermine l'acheminement des données Contrôle Shure et Audio et contrôleur Dante à partir des deux ports réseau. Voir Configuration des ports pour plus de détails.

Procéder comme suit pour changer le mode Configuration :

1. Déconnecter le mélangeur du réseau.
2. Connecter le port Primaire du mélangeur directement à un ordinateur.
3. Aller au volet Réseau de l'interface graphique : Préférences > Réseau
4. Sélectionner le mode Configuration. Le mélangeur redémarre une fois la sélection confirmée.
5. Faire de même pour chaque mélangeur.
   Avertissement : Ne pas reconnecter les mélangeurs au réseau avant que les paramètres de réseau ne soient les mêmes pour tous les appareils.

Cliquer pour afficher l'acheminement de l'audio et des données de commande pour chaque interface. L'icône est mise en surbrillance quand l'audio ou les données de commande sont acheminés par cette interface.

15)Paramètres IP

Affiche les paramètres de réseau pour chaque port :

• Auto : pour les adresses IP DHCP ou Lien-local automatiques
  • Manuel : pour les adresses IP statiques

16)Vitesse du réseau

Indique la vitesse du réseau.

17) Latence Dante

La latence est le temps nécessaire pour qu'un signal parcoure la liaison audio numérique entre deux appareils Dante. Pour tenir compte des variations de temps de latence entre les appareils et les canaux, Dante a prévu une sélection prédéterminée de réglages de latence. En sélectionnant le même réglage, on assure que tous les appareils Dante du réseau sont synchronisés.

Le réglage de latence pour les appareils Dante doit être en fonction du nombre de commutateurs sur le réseau. La carte de réseau SCM820 comporte une puce de commutation interne et compte en tant que commutateur. Par exemple, un SCM820 connecté à un commutateur externe est équivalent à deux commutateurs.

Logiciel

18) Sélection de langue par défaut

Détermine la langue de l'interface graphique quand elle s'ouvre sur un ordinateur qui ne comporte pas déjà des cookies.

19) Mot de passe

Par défaut, aucun mot de passe n'est requis pour se connecter à l'interface graphique. Pour ajouter un mot de passe Administrateur pour l'interface graphique, procéder comme suit :

1. Entrer un mot de passe dans le champ Nouveau mot de passe.
2. Faire de même pour le champ Mot de passe (confirmer).
3. Sélectionner Appliquer pour confirmer le mot de passe.

Quand un mot de passe est défini, n'importe quel utilisateur peut se connecter en tant qu'invité pour visualiser l'interface graphique sans modifier les paramètres.

Pour supprimer un mot de passe et donner à n'importe quel utilisateur Tous droits de modification :

1. Se connecter à l'interface graphique.
2. Saisir le mot de passe en vigueur dans le champ de texte Ancien mot de passe.
3. Appuyer sur le bouton Effacer.

20) Bouton Charger paramètres

Télécharge un fichier de paramètres enregistrés dans l'appareil. Ceci reconfigure les réglages IntelliMix de tous les appareils d'un groupe de liaison.

21) Bouton Enregistrer paramètres

Sélectionner le bouton Enregistrer paramètres pour enregistrer les paramètres du mélangeur (configuration des onglets Entrée, IntelliMix, Sortie et Préférences). Remarque : Les paramètres de groupe de liaison et IP ne sont pas enregistrés.

22) Mode Pas de témoins

Éteint tous les indicateurs visuels sur le mélangeur (à l'exception de la LED d'alimentation [power] du panneau avant).

23) Réinitialiser

Rétablit les paramètres d'usine du mélangeur (efface le mot de passe ainsi que les noms d'appareil et de canal). Le mélangeur redémarre en mode autonome.

Remarque : Les paramètres IP et le journal des événements ne sont pas affectés par la réinitialisation.

24) Enregistrer ce produit

Amène au site de Shure pour l'enregistrement du produit.

25)Lien Journal des événements

Amène au journal des événements de l'appareil, qui s'ouvre dans un nouvel onglet ou une nouvelle fenêtre du navigateur. Le journal affiche une liste de tous les événements du système d'information.

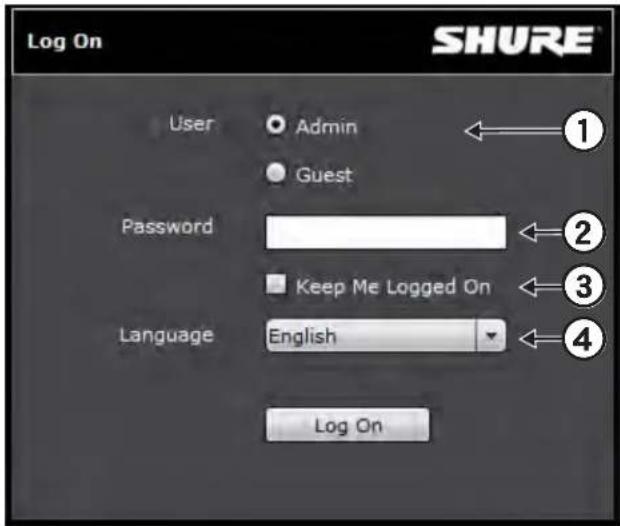

Page de connexion

Cette page n'est affichée qu'une fois qu'un mot de passe a été défini dans l'onglet Préférences, ce qui établit une ID de connexion administrateur. En l'absence d'administrateur, rien n'empêche de modifier les paramètres d'un appareil.

Remarque : Il ne doit pas y avoir plus de cinq administrateurs ou invités connectés à l'interface graphique d'un appareil en même temps. L'ouverture d'autres instances peut nuire aux performances du système.

1) Utilisateur

Une fois qu'un mot de passe est défini, il y a deux niveaux d'accès à l'interface graphique :

- Admin : Tous droits de modification.

- Invité : L'utilisateur peut uniquement contrôler; il ne peut pas modifier les paramètres.

2) Mot de passe

Requis pour l'accès Admin. Le mot de passe peut être défini ou effacé dans l'onglet Préférences.

3)Maintenir la connexion

Quand cette option est sélectionnée, l'utilisateur peut contourner la page de connexion quand il ouvre à nouveau l'interface graphique.

4)Langue

Définit la langue de l'interface graphique. Ce paramètre est enregistré dans les cookies de l'ordinateur.

Journal des événements

Le journal des événements fournit des détails sur l'activité du mélangeur à partir de sa mise sous tension. Il collecte et horodate jusqu'à 1000 entrées d'activité pour le mélangeur. Le journal des événements est un outil de référence pour le dépannage quand on appelle le service clientèle ou le service entretien de Shure.

Le journal liste les entrées en trois catégories : événements, avertissements et erreurs :

• Événements : actions exécutées avec succès.
• Avertissements : actions qui ne peuvent pas être exécutées bien que le fonctionnement général du mélangeur soit stable.
• Erreurs : problèmes catastrophiques qui entravent le fonctionnement du mélangeur. Correspondent aux codes d'erreur 8 bits qui font clignoter les LED du panneau avant.

Visualisation du journal des événements

1. Ouvrir l'onglet Préférences dans l'interface graphique.
2. Sélectionner le lien Journal des événements sur le volet Préférences. Le journal se trouve avec le nom DNS de l'appareil : /logs.

Problème Témoin Solution
Son déformé	La LED d’état du canal = Clignotante en rouge. • Régler l’entrée analogique sur un niveau plus bas
	Vumètre de sortie de mélange = Écrêtage • Réduire le gain principal
Pas de son/son faible	LED de canal en mode vumètre de canal (panneau avant) = Éteinte	• Vérifier les câbles• Activer l’alimentation fantôme pour les microphones électrostatiques• Vérifier le niveau du gain d’entrée
	Vumètres de sortie de mélange = Désactivé	• S’assurer que la coupure du son du mélange est désactivée.• Augmenter le volume au bouton principal• Vérifier l’acheminement des canaux sur l’onglet IntelliMix de l’interface graphique• Vérifier le groupe de liaison et les LED de réseau (voir Groupes de liaison).

Réseau

Problème Témoin Solution
Impossible de se connecter à l'interface graphique	L'appareil n'apparaît pas dans l'application Shure Web Device Discovery	S'assurer que le mélangeur est sous tensionConnector correctement le port primaire au réseau de l'ordinateur.Désactiver les autres interfaces réseau qui ne sont pas utilisées pour se connecter au mélangeur (dont le WiFi)Vérifier que le serveur DHCP fonctionne (le cas échéant)S'assurer que Bonjour est exécuté sur l'ordinateur
	L'appareil apparaît dans l'application Shure Discovery mais le navigateur Web ne parvient pas se connecter à l'appareil	Télécharger la toute dernière version d'Adobe FlashS'assurer que le PC et le mélangeur sont sur le même sous-réseau
L'interface graphique est longue à charger	Le navigateur s'ouvre mais l'interface graphique est lente à charger	Régler la passerelle de l'ordinateur sur 0.0.0.0Régler le routeur pour qu'il n'envoie pas la passerelle par défaut avec le DHCPRégler manuellement l'ordinateur sur une adresse IP statique sur le même réseau que le mélangeur
L'interface graphique est lente	Les témoins se déplacent lentement ou ne s'affichent pas en temps réel.	S'assurer qu'il n'y a pas plus de cinq fenêtres ouvertes sur la même interface graphiqueDésactiver les compteurs du logiciel sur l'onglet Préférences de l'interface graphiqueConsulter la section Réseau pour savoir comment configurer correctement le réseau

Audio réseau et Groupes de liaison

Problème Témoin Solution
L'audio réseau est manquant ou déformé	LED Network Audio	Vert • Vérifier le canal et le gain de mélange
		Vert clignotant	• S'assurer que le mélangeur présente une connexion au réseau stable• Utiliser le logiciel Dante Controller (DC) pour vérifier les abonnements aux canaux
		Rouge • Vérifier l'horloge principale dans Dante Controller
		Éteinte • Utiliser Dante Controller pour acheminer correctement les canaux audio
Pas de sortie audio pour les mélangeurs d'un groupe de liaison	LED AutoMix Link	Vert	• Augmenter le gain au bouton principal• Vérifier le paramètre global/local des sorties de mélange
		Vert clignotant • Attendre que le groupe soit reconfiguré
		Éteinte	• Vérifier que le mélangeur a été affecté à un groupe de liaison de l'onglet Groupe de liaison de l'interface graphique

Matériel

Problème Témoin Solution
Impossible de régler le mélangeur	LED verrouillage = rouge	• Appuyer sur le bouton de verrouillage du panneau arrière pendant 5 secondes pour désactiver le verrouillage.• Si le mélangeur est toujours verrouillé, ouvrir l'interface graphique et décocher le bouton Verrouillage du matériel sur l'onglet Préférences.
Aucune LED n'est allumée Bouton d'alimentation = activé •		Décocher Mode Pas de témoins dans l'onglet Préférences de l'interface graphique

Pour toute assistance supplémentaire concernant le dépannage ou tout complément d'information sur les installations complexes, contacter Shure pour parler à un conseiller du service clientèle. Dans la région Amériques, appeler le service d'assistance systèmes au 847-600-8541. Les utilisateurs d'autres régions peuvent consulter le site www.shure.com pour trouver les coordonnées du service d'assistance approprié.

Pour toute aide concernant la mise en réseau audio numérique, des consignes de mise en réseau avancée et le dépannage du logiciel Dante, visiter le site Web d'Audinate, www.audinate.com.

Journal des événements

Le journal des événements fournit des détails sur l'activité du mélangeur à partir de sa mise sous tension. Le journal collecte jusqu'à 1000 entrées d'activité pour le mélangeur et les horodate par rapport à la dernière remise sous tension.

Pour résoudre les problèmes lié à l'audio ou au matériel, appuyer sur Enregistrer journal pour l'exporter comme fichier informatique. Pour plus d'informations lors du dépannage ou de la consultation du service d'assistance systèmes de Shure, consulter le fichier journal.

Le journal liste les entrées en trois catégories : événements, avertissements et erreurs :

• Événements : actions exécutées avec succès.
• Avertissements : actions qui ne peuvent pas être exécutées bien que le fonctionnement général du mélangeur soit stable.
• Erreurs : problèmes qui entravent le fonctionnement du mélangeur. Correspondent aux messages d'erreur qui font clignoter les LED du panneau avant.

Visualisation du journal des événements

Pour visualiser le journal des événements :

1. Ouvrir l'onglet Préférences dans l'interface graphique.
2. Sélectionner le lien hypertexte Journal des événements en bas à gauche du volet Préférences. Le journal se trouve avec le nom DNS de l'appareil : /eventlog/.

Messages d'erreur du panneau frontal

Un message d'erreur est créé sur les anneaux LED de canal lorsque les conditions de fonctionnement ou environnementales peuvent potentiellement endommager le mélangeur. Ces types de message indiquent que le mélangeur a subi une panne critique. Avant d'appeler l'assistance systèmes de Shure, essayer ces outils de débogage élémentaire :

1. Ouvrir le journal des événements et appuyer sur Enregistrer journal pour exporter le fichier dans l'ordinateur.
2. Mettre l'appareil hors tension puis sous tension à l'aide du bouton d'alimentation.
3. Rétablir les paramètres par défaut de l'appareil. Ceci effacera toutes les configurations effectuées sur le mélangeur.
4. Télécharger le firmware le plus récent de Shure.com et le charger dans l'appareil.
5. Si le message d'erreur demeure, contacter un conseiller du service d'assistance de Shure pour la région en question.

Remarque : Pour supprimer temporairement un message d'erreur jusqu'à ce que le dépannage puisse être opéré, appuyer simultanément sur le bouton Canal 1 et le sélecteur de mode du panneau avant.

Message de surchauffe de l'appareil

Un exemple de message d'erreur est celui de surchauffe de l'appareil. Ce message apparaît sur les LED de canal dans le format suivant, comme illustré. Pour ce message, il est recommandé de laisser refroidir l'appareil immédiatement pour éviter tout dommage irrémédiable. Si le problème persiste, suivre la procédure ci-dessus pour essayer d'effacer le message.

12345678

Code d'erreur de surchauffe de l'appareil

Caractéristiques

Réponse en fréquence audio

20 Hz à 20 kHz (±1 dB)

Plage dynamique

20 Hz à 20 kHz, pondéré en A, typique

Analogique-analogique	10 dB
Analogique-Dante, Dante-Analogique	13 dB

Bruit de sortie (sortie de mélange / sortie directe)

20 Hz à 20 kHz, pondéré en A, un canal ouvert

Atténuateur de sortie
Ligne (-0dB) Aux (-20dB) Micro (-46dB)
-90 dBV -110 dBV	-135 dBV

Bruit d'entrée équivalent

20 Hz à 20 kHz, pondéré en A, entrée terminée par 150 Ω, gain numérique à +18 dB

Réglage du gain d'entrée
Ligne (+0 dB) Micro (+26dB) Micro (+46 dB)
-93 dBV -118 dBV -130 dBV

THD+N

1 kHz, sortie +4 dBu, sortie de mélange (principale) à +0 dB <0,05%

Taux de rejet en mode commun

source symétrique 150 Ω, à 1 kHz

70 dB

Polarité

Sans inversion, toute entrée à toute sortie

Dimensions

44 mms x 483 mms x 289 mms (1,7 po x 19,0 po x 11,4 po), H x L x P

Poids

5,5 kg (12,0 lb)

Boîtier

Acier ; aluminium extrudé

Alimentation

100 à 240 V c.a., 50-60 Hz, 1 A

Plage de températures de fonctionnement

-18^(0^) à 63^ (145°F)

Plage de températures de stockage

-29^ (-20^) à 74^ (165^)

Connexions analogiques

Entrée de canal

Configuration Impédance	Niveau d'écrétage
	Ligne (+0 dB)	Micro (+26dB)	Micro (+46 dB)
Symétrique active 5	kΩ +20 dBV -6 dBV -26 dBV

Alimentation fantôme

48 V c.c., sélectionnable par canal, 14 mA max.

Paramètres niveau micro uniquement. Alimentation fantôme désactivée automatiquement en position LIGNE.

Entrée Aux.

Configuration Impédance Niveau d’écrêtage
stéréo, asymétrique 10 kΩ +10 dBV

Sortie de mélange

Configuration Impédance	Niveau de sortie max.
	Ligne (-0dB)	Aux (-20dB)	Micro (-46dB)
Symétrique active	350 Ω	+20 dBV	0 dBV

Sortie directe

Configuration Impédance	Niveau de sortie max.
Impédance symétrique	150 Ω	+20 dBV

Sortie écouteurs

TRS 6,35 mm (1/4 po), 100 mW, 350 Ω, mono double (pilote écouteurs stéréo)

Traitement du signal numérique

Convertisseur A/N et N/A

24 bits, 48 kHz, plage dynamique 113 dB typique

Traitement interne

32 bits

Latence

From channel input to mix output, Nominal estimé, ±0,1 ms

	Appareil simple (ms)	Dans un groupe de liaison (ms)
Analogique-analogique	0,51	0,76 + 4T_N
Analogique-Dante	0,29	0,54 + 4T_N
Dante-Analogique	0,28 + T_N	0,53 + 5T_N
Dante-Dante	0,06 + T_N	0,31 + 5T_N

TsubN = Latence réseau Dante

Remarque : La latence de réseau Dante est généralement associée à l'appareil destinataire.

Plage de réglage de gain	-110 dB à +18 dB
Coupe-bas	Angle: 25 Hz à 320 HzPente: 12dB/octave
Dégradé haut	Angle: 5 kHzPente: 12dB/octaveGain: -18 dB à +18 dB

Mix Output Processing

Plage de réglage de gain	-110 dB à +18 dB
Dégradé bas	Angle: 25 Hz à 20 kHzPente: 12dB/octaveGain: -18 dB à +18 dB
Dégradé haut	Angle: 25 Hz à 20 kHzPente: 12dB/octaveGain: -18 dB à +18 dB
PEQ 6 bandes	25 Hz à 20 kHz, ± 18 dBBande passante: 1/70 à 4 octaves
Écrêteur	Ratio (Rapport): 10:1Seuil: -50 dBFS à -2 dBFSAttack (Attaque): 0,1 msDecay (Déclin): 100 ms

Traitement du réducteur numérique de Larsen (DFR)

Nombre de blocs réducteur numérique de Larsen	2
Nombre de filtres coupe-bande	à 16 (réglage par défaut)
Bande passante de filtre coupe-bande	Q élevé: 1/70e d'octave (Q=101)Q bas: 1/40e d'octave (Q=58)
Profondeur de filtre coupe-bande	à -18 dB, par paliers de 0,5 dB

Mise en réseau

Interface réseau

SCM820	Port unique, Ethernet 10/100 Mb/s
SCM820-DAN	Port double:, Ethernet Gigabit, Audio numérique Dante

Câble requis

Catégorie 5e ou supérieure, blindé, 100 m maximum

Adressage réseau possible

DHCP, lien-local, statique

Ports et protocoles IP

Contrôle Shure

Port TCP/UDP Protocole		Description Valeur par défaut d’usine
21 tcp FTP			Requis pour les mises à jour du firmware (sinon, fermé)	Fermé
22 tcp SSH Non	pris en charge	Fermé
23 tcp Telnet Interface de console standard Fermé
68 udp DHCP			Dynamic Host Configuration Protocol (protocole d’allocation dynamique d’adresses IP)	Ouvert
80* tcp HTTP Requis pour lancer un serveur Web intégré Ouvert
427	tcp/udp	SLP	Requis pour la communication entre les appareils	Ouvert
443 tcp HTTPS		Non pris en charge Fermé
161 tcp SNMP		Non pris en charge Fermé
162 tcp SNMP		Non pris en charge Fermé
843*	tcp	Flash	Requis pour l’interface Web	Ouvert
2202	tcp	ASCII	Requis pour les chaînes de commande de tiers	Ouvert
5353	udp mDNS	Requis pour la détection d’appareils Ouvert
5568	udp	SDT	Requis pour la communication entre les appareils	Ouvert
8023	tcp Telnet Interface de console de débogage		Mot de passe
8180*	tcp	Flash	Requis pour l’interface Web	Ouvert
8181*	tcp	Flash	Requis pour l’interface Web	Ouvert
8427	udp	Multcast SLP	Requis pour la communication entre les appareils	Ouvert
64000	tcp Telnet Requis pour la mise à jour du firmware		Ouvert

Audio et contrôleur Dante

Port	TCP/UDP	Protocole	Description
162	udp SNMP	Utilisé par Dante
[319-320]*	udp	PTP	Synchronisation Dante
4321, 14336-14600	udp	Dante	Audio Dante
[4440, 4444, 4455]*	udp	Dante	Acheminement audio Dante
5353	udp	mDNS	Utilisé par Dante
[8700-8706, 8800]*	udp	Dante	Commande et contrôle Dante
8751	udp	Dante	Dante Controller
16000-65536	udp	Dante	Utilisé par Dante

*Ces ports doivent être ouverts sur l'ordinateur ou le système de commande pour accéder à l'appareil via un pare-feu

Schémas de connecteur
