SCM810 - Mixeur plongeant SHURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mixeur automatique à 8 canaux pour microphones
Marque et modèle	Shure SCM810 (SCM810/E pour 230 V)
Nombre d'entrées micro/ligne	8 (symétriques, blocs amovibles)
Nombre de canaux en cascade	Jusqu'à 50 mélangeurs (400 micros)
Entrée auxiliaire	1 (jack 6,35 mm, niveau ligne)
Sorties principales	1 ligne symétrique (bloc), 1 casque (jack 6,35 mm), 8 sorties directes (canal individuel)
Dimensions (H × L × P)	44,5 mm × 483 mm × 317 mm
Poids net	4,3 kg
Alimentation électrique	120 V CA, 50/60 Hz, 200 mA (SCM810) 230 V CA, 50/60 Hz, 100 mA (SCM810E)
Alimentation fantôme	48 V via 6,8 kΩ (par canal, interruptible)
Égalisation par canal	Filtre passe-haut (6 dB/oct, réglable) + dégradé HF (ampli/coupure à 5 kHz)
Technologie de mixage	IntelliMix® (seuil adaptatif, MaxBus, verrouillage du dernier micro)
Fonctions logiques	Sortie porte, entrée sourdine, entrée override (connecteur DB-25)
Écrêteur de sortie	Seuils sélectionnables : désactivé, +4, +8, +16 dBm
Réponse en fréquence	80 dB de gain (micro basse impédance) ; linéaire dans la bande audio
Distorsion harmonique totale	Très faible (valeurs typiques non spécifiées, <0,1% attendu)
Bruit d'entrée équivalent	−125 dBV (source 150 Ω, filtre 400 Hz–20 kHz)
Protection contre les surcharges	Oui, court-circuit et surcharge en sortie
Montage en rack	19 pouces, 1U
Température de fonctionnement	0 °C à 60 °C
Température de stockage	−30 °C à 70 °C
Certifications	UL (SCM810), cUL, CE (SCM810E)
Accessoires fournis	Cordon d'alimentation, boulonnerie de rack, câble de liaison
Nettoyage	Chiffon sec uniquement
Réparabilité	Confier à un personnel qualifié ; pièces détachées disponibles (ex. connecteurs, boutons)

FOIRE AUX QUESTIONS - SCM810 SHURE

Combien de microphones puis-je brancher sur le SCM810 ?

Le SCM810 possède 8 entrées micro/ligne. Vous pouvez jumeler jusqu'à 50 mélangeurs pour atteindre 400 entrées au total.

Comment jumeler plusieurs SCM810 ?

Connectez la prise LINK OUT d'un mélangeur à la prise LINK IN du suivant, en chaîne. Laissez une extrémité libre (Link In du premier et Link Out du dernier). Utilisez le câble fourni (réf. 95B8889).

Comment activer ou désactiver l'alimentation fantôme ?

Derrière chaque connecteur d'entrée se trouve un interrupteur à glissière. Mettez-le en position centrale (PHM) pour activer le 48 V fantôme, en position gauche (MIC) pour micro dynamique, ou droite (LINE) pour niveau ligne.

Que fait la technologie IntelliMix ?

IntelliMix combine seuil adaptatif de bruit, MaxBus (n'active qu'un seul micro par source) et verrouillage du dernier microphone. Cela améliore le gain avant Larsen et réduit le bruit de fond.

Comment régler l'écrêteur de sortie ?

L'écrêteur se règle via le micro-interrupteur SW702 (positions 5 et 6) : les deux relevés = désactivé, 5 abaissé/6 relevé = +8 dBm, 5 relevé/6 abaissé = +16 dBm, les deux abaissés = +4 dBm.

Comment utiliser les entrées/sorties logiques ?

Un connecteur DB-25 fournit pour chaque canal : sortie porte, entrée sourdine et entrée override. Elles permettent d'ajouter des boutons toux, des témoins à distance, ou une coupure commandée.

Puis-je écouter un canal spécifique au casque ?

Le jack PHONES en façade délivre le signal de sortie global (mélange). Pour écouter un canal individuel, utilisez la sortie directe correspondante à l'arrière (niveau auxiliaire).

Comment nettoyer le SCM810 ?

Utilisez un chiffon sec et doux. N'employez jamais de liquide ou d'aérosol. Débranchez l'appareil avant tout nettoyage.

Que faire en cas de problème (pas de son, bruit) ?

Vérifiez : alimentation (LED POWER verte), gains de canal et Master, câbles, interrupteurs (Auto/Manuel, verrouillage dernier micro). Si le problème persiste, confiez l'appareil à un technicien qualifié.

Comment monter le SCM810 en rack ?

Utilisez les 4 vis à tête cruciforme fournies pour fixer les oreilles de rack. Le mélangeur occupe 1U (44,5 mm de hauteur) dans un rack standard 19 pouces.

MODE D'EMPLOI SCM810 SHURE

Mixeur de microphone à huit canaux

SCM810 Mixeur de microphone à huit canaux 3

CONSIGNES DE SÉCURITÉ IMPORTANTES 3

Description générale 4

Caractéristiques du système 4

Principes de fonctionnement 4

Fonctions du panneau avant 5

FONCTIONS DU PANNEAU ARRIÈRE 6

Micro-interrupteurs 7

MONTAGE EN RACK DU MÉLANGEUR 8

CONNEXIONS DU SCM810/E 9

RÉGLAGES DE L'ÉCRÊTEUR DE SORTIE 9

FONCTIONS DE L'ÉGALISEUR 9

UTILISATION D'UN ÉGALISEUR OU CONTRÔLEUR DE LARSEN AVEC UN MÉLANGEUR AUTOMATIQUE 10

UTILISATION DE BASE DU MÉLANGEUR 10

JUMELAGE DE PLUSIEURS MÉLANGEURS 11

FONCTIONS GLOBAL/LOCAL 11

CÂBLES DE JUMELAGE 12

Pièces de rechange 13

Caractéristiques 13

Conformité d'entretien 15

Homologations 15

Fonctions avancées 16

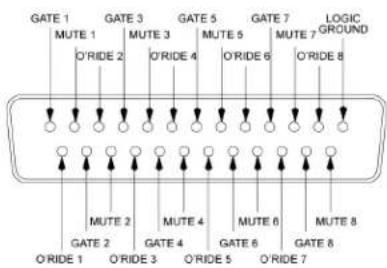

CARACTÉRISTIQUES DES CONNEXIONS DE LOGIQUE 16

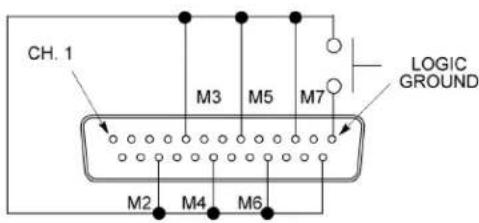

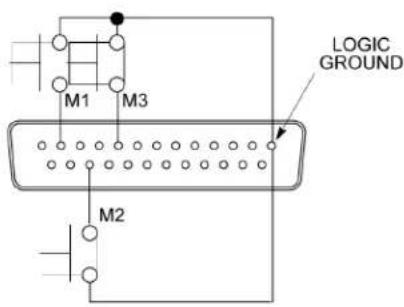

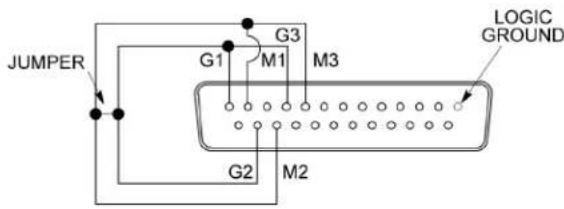

APPLICATIONS DE LOGIQUE SUGGÉRÉES 17

Modifications internes 22

SCM810

Mixeur de microphone à huit canaux

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS obstruer les ouvertures de ventilation. Laisser des distances suffisantes pour permettre une ventilation adéquate et effectuer l'installation en respectant les instructions du fabricant.
8. NE PAS installer à proximité d'une source de chaleur telle qu'une flamme nue, un radiateur, une bouche de chaleur, un poêle ou d'autres appareils (dont les amplificateurs) produisant de la chaleur. Ne placer aucune source à flamme nue sur le produit.
9. NE PAS retirer le dispositif de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche polarisée comporte deux lames dont l'une est plus large que l'autre. Une fiche de terre comporte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur. Si la fiche fournie ne s'adapte pas à la prise électrique, demander à un électricien de remplacer la prise hors normes.
10. PROTÉGER le cordon d'alimentation afin que personne ne marche dessus et que rien ne le pince, en particulier au niveau des fiches, des prises de courant et du point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires spécifiés par le fabricant.
12. UTILISER uniquement avec un chariot, un pied, un trépied, un support ou une table spécifié par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, déplacer l'ensemble chariot-appareil avec précaution afin de ne pas le renverser, ce qui pourrait entraîner des blessures.

1. DÉBRANCHER l'appareil pendant les orages ou quand il ne sera pas utilisé pendant longtemps.
2. CONFIER toute réparation à du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommagé d'une façon quelconque, par exemple : cordon ou prise d'alimentation endommagé, liquide renversé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, appareil qui ne marche pas normalement ou que l'on a fait tomber.
3. NE PAS exposer cet appareil aux égouttures et aux éclaboussements. NE PAS poser des objets contenant de l'eau, comme des vases, sur l'appareil.
4. La prise SECTEUR ou un coupleur d'appareil électrique doit rester facilement utilisable.
5. Le bruit aérien de l'appareil ne dépasse pas 70 dB (A).
6. L'appareil de construction de CLASSE I doit être raccordé à une prise SECTEUR dotée d'une protection par mise à la terre.
7. Pour réduire les risques d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.

8. Ne pas essayer de modifier ce produit. Une telle opération est susceptible d'entraîner des blessures ou la défaillance du produit.

9. Utiliser ce produit dans sa plage de températures de fonctionnement spécifiée.

	Ce symbole indique la présence d'une tension dangereuse dans l'appareil constituant un risque de choc électrique.
	Ce symbole indique que la documentation fournie avec l'appareil contient des instructions d'utilisation et d'entretien importantes.

AVERTISSEMENT : Les tensions à l'intérieur de cet équipement peuvent être mortelles. Aucune pièce interne réparable par l'utilisateur. Confier toute réparation à du personnel qualifié. Les certifications de sécurité sont invalidées lorsque le réglage de tension d'usine est changé.

Description générale

Le modèle SCM810/E de Shure est un mélangeur automatique à huit canaux conçu pour des applications de sonorisation, d'enregistrement audio et de diffusion. Pour toute application faisant appel à de multiples microphones, le SCM810 améliore sensiblement la qualité du son. Tous les microphones électrodynamiques ou électrostatiques à basse impédance (y compris ceux sans fil) peuvent être employés avec le SCM810/E. Il est possible de jumeler plusieurs mélangeurs SCM810 à d'autres mélangeurs SCM810/E, ainsi qu'aux modèles de mélangeurs FP410, SCM410 et SCM800 de Shure.

Chaque canal d'entrée est doté d'un égaliseur à deux bandes et de trois bornes de logique. L'égaliseur permet de réduire les captages audio de basse fréquence indésirables et de donner une même qualité de son à divers types de microphones, par exemple aux micros-cravates, aux périphériques et aux microphones à main. Les bornes de logique peuvent être employées pour commander des dispositifs externes. Le modèle SCM810 fonctionne avec une alimentation de 120 V c.a. et le SCM810/E sur 230 V c.a. Un cordon d'alimentation, la boulonnerie de montage en rack et un câble de jumelage sont fournis avec chaque mélangeur.

Caractéristiques du système

• Sélection rapide et sans bruit des microphones, qui s'adapte automatiquement aux changements de bruits de fond ambiants
• Réglage automatique du gain lors de l'activation de microphones supplémentaires
• Le circuit de verrouillage du dernier microphone permet de maintenir le son ambiant
• Atténuation ajustable des basses fréquences et dégradé haute fréquence pour chaque canal
  • Témoins d'activation de canal et d'écrêtage
• Écrêteur de sortie qui se déclenche en réponse aux pointes, avec seuils sélectionnables et témoin à LED
• Entrées micro/ligne symétriques actives et sortie ligne/de niveau
• Entrée de niveau aux. avec commande de niveau manuelle
• Sortie casque du panneau avant avec commande de niveau
• Possibilité de lier jusqu'à 400 microphones

Principes de fonctionnement

Le concept de fonctionnement à la base du mélangeur automatique SCM810/E est le circuit IntelliMix® exclusif de Shure. IntelliMix assure un mélange automatique sans pareil grâce à la combinaison de trois fonctions distinctes :

• Seuil adaptatif de bruit. Ce seuil permet de distinguer le bruit de fond constant (par exemple, celui d'une climatisation) et les sons changeants (par exemple, la parole) pour chacun des canaux d'entrée. Il ajuste continuellement le seuil d'activation de telle sorte que seuls les niveaux de parole supérieurs au bruit de fond puissent activer un canal.
• MaxBus. Cette fonction permet de contrôler le nombre de canaux qui peuvent être activés pour une source de son unique. Un orateur n'active qu'un seul canal, même si plusieurs microphones « l'entendent ».

- Verrouillage du dernier microphone. Cette fonction garde le microphone le plus récemment activé ouvert jusqu'à l'activation d'un autre microphone. Sans cette fonction, une longue pause au milieu d'une conversation entraînerait la désactivation de tous les microphones, ce qui produirait le son d'une perte du signal audio. Ainsi, la fonction de verrouillage du dernier microphone permet d'assurer la présence continue de l'ambiance de fond.

Fonctions du panneau avant

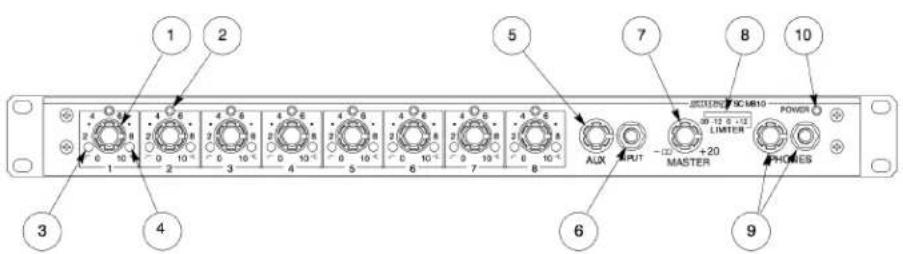

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 MAX POWER LIMITER +20 MASTER AUX PUT PHONES

PANNEAU AVANT DU SCM810 FIGURE 1

① Commandes 1 à 8 de gain de canal de microphone :

Permettent de régler le gain du microphone.

② LED d'entrée 1 à 8 :

S'allument en vert lorsque le canal est actif et s'allument en rouge lorsque l'on atteint 6 dB au-dessous du niveau d'écrétage.

③ Filtre passe-haut 1 à 8 :

Une vis de réglage en retrait permet de régler le niveau d'atténuation des basses fréquences (passe haut) et d'en réduire les signaux indésirables.

④ Filtre de dégradé haute fréquence 1 à 8 :

Assure une amplification de niveau ou une coupure dans la plage moyenne/haute fréquence, pour compenser la coloration désaxée ou pour amoindrir le sifflement de haute fréquence.

⑤ Commande de niveau AUX :

Définit le niveau d'entrée de l'équipement de niveau auxiliaire connecté à l'entrée adjacente du jack pour écouteur de 1/4 po INPUT ou AUX de 1/4 po du panneau arrière.

⑥ Jack pour écouteur de 1/4 po INPUT aux. :

Mélange les sources externes de niveau auxiliaire ou ligne dans le signal de sortie. Cette sortie n'est pas automatique. Le signal apparaît à la sortie de tous les mélangeurs jumelés.

⑦ Commande de niveau MASTER :

Détermine le niveau global du mélange.

⑧ Vumètre de niveau de sortie :

Un vumètre à LED à neuf segments indique le niveau de crête du signal de sortie. La dernière LED indique l'action de l'écrêteur.

⑨ Commande PHONES et jack pour écouteur de 1/4 po :

Permet d'écouter le signal de sortie du mélangeur à partir des casques. Le bouton PHONES contrôle le niveau de la sortie casque.

⑩ LED POWER :

S'allume en vert quand l'unité est sous tension.

FONCTIONS DU PANNEAU ARRIÈRE

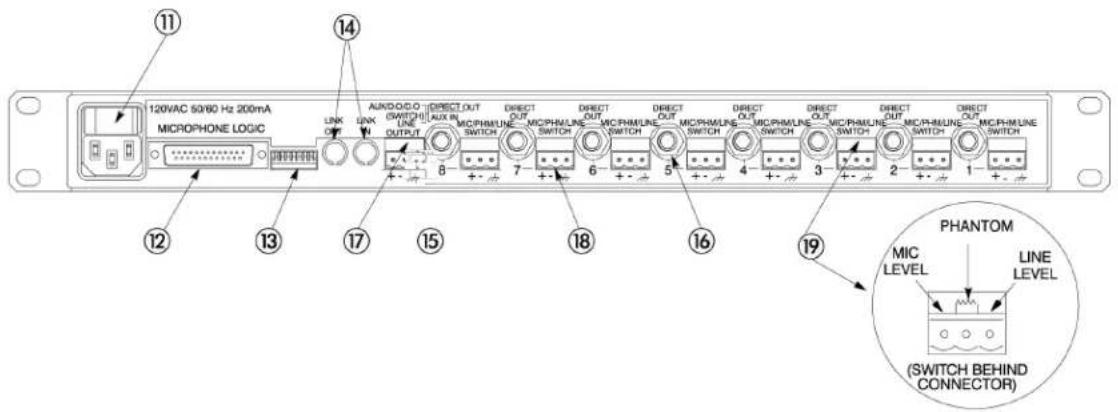

11 12 13 14 15 16 17 18 19 PHANTOM MIC LEVEL LINE LEVEL (SWITCH BEHIND CONNECTOR)

PANNEAU ARRIÈRE DU SCM810 FIGURE 2

⑪ Connecteur d'alimentation c.a. et commutateur à bascule :

Le connecteur fournit une alimentation c.a. à l'unité lorsqu'elle est branchée à une source d'alimentation. Le commutateur à bascule met l'unité sous tension.

⑫ Logique du microphone :

Un connecteur mâle DB-25 assure la connexion avec les bornes de logique SORTIE OBTURATEUR, ENTRÉE COUPURE et ENTRÉE CONTOURNEMENT de chaque canal. Voir la section Applications de logique suggérées. REMARQUE : IL NE S'AGIT PAS D'UN PORT RS-232.

⑬ Micro-interrupteur :

Le micro-interrupteur à 7 positions fournit des options de configuration du mélangeur (voir la section Micro-interrupteurs).

⑭ Prises LINK IN/OUT :

Permettent d'empiler plusieurs mélangeurs pour disposer d'entrées supplémentaires. Jusqu'à 50 mélangeurs SCM810 peuvent ainsi être jumelés.

⑮ Connecteur bloc amovible LINE OUTPUT :

Signal de niveau ligne symétrique actif pour connexion aux amplificateurs, magnétophones et autres mélangeurs. Le signal de sortie peut être modifié au niveau du microphone (voir Modifications internes).

⑯ Jacks pour écouteur de 1/4 po DIRECT OUT :

Fournissent un signal de niveau aux. non activé depuis chaque canal. Les sorties directes sont des sorties câblées de pré-affaiblisseur et pré-égaliseur. Elles peuvent être modifiées pour servir de sortie de canal activé, point d'insertion de transmission/réception ou obturateur de voix externe pour les tables de mixage (voir la section Modifications internes).

⑰ Interrupteur AUX/D.O./D.O.:

Situé derrière le connecteur Line Output, cet interrupteur sélectionne la fonction d'entrée aux. ou de sortie directe pour le jack de sortie directe du canal 8. La position gauche de l'interrupteur est AUX. IN ; les positions centrale et droite sont DIRECT OUT.

⑱ Connecteurs bloc amovibles INPUT 1-8 :

Entrées de niveau microphone ou ligne symétriques actives.

⑲ Interrupteurs MIC/PHM/LINE d'entrée 1-8 :

Situés derrière les connecteurs bloc amovibles, ces interrupteurs permettent de choisir si le fonctionnement se fait sur les signaux de niveau microphone (gauche), microphone avec alimentation fantôme de 48 V (centre) ou ligne (droite).

Micro-interrupteurs

Le micro-interrupteur du panneau arrière fournit les options de configuration suivantes. Les positions indiquées en caractères gras correspondent aux réglages d'usine.

REMARQUE : Les positions et effets des interrupteurs sont indiqués sur la Figure 3 et sur l'étiquette du mélangeur.

(MIXER REAR PANEL) 1 2 3 4 5 6 7 DIP SWITCH SW702

INTERRUPTEURS À POSITIONS MULTIPLES FIGURE 3

FONCTIONS DU MICRO-INTERRUPTEUR SW702

Fonction de l'interrupteur	Manuel/Auto	Verrouillage dernier micro	Délai de maintien	Atténuation hors-circuit	Seuil de l'écrêteur		Jumelage Global/Local
Numéro de position de l'interrupteur	1	2	3	4	5,6		7
Interrupteur relevé	Auto	Activé	0,4 se-conde	15 dB	5 + 6 relevés	= écrêteur désactivé	Global
					5 abaissé, 6 relevé	= +8 dBm
					5 relevé, 6 abaissé	= +16 dBm
					5 abaissé, 6 abaissé	= +4 dBm
Interrupteur abaissé	Manuel	Tous les microphones sont à l'arrêt après un délai de main-tien	1,0 se-conde	∞ (complète-ment désac-tivé)			Local

Manuel/Auto : L'activation automatique est invalidée en position manuelle. En mode manuel, le SCM810 fonctionne comme un mélangeur 8x1 standard.

Verrouillage du dernier microphone : Cette fonction garde le microphone le plus récemment activé ouvert jusqu'à ce qu'un autre microphone soit activé et prenne sa place. Une fois désactivés, les microphones s'éteignent après le délai de maintien présélectionné..

Délai de maintien : Règle la durée pendant laquelle un microphone activé (qui n'est pas verrouillé en position ouverte) reste ouvert après que l'orateur a cessé de parler. Les réglages sont de 0,4 ou 1,0 seconde.

Atténuation hors-circuit : Modifie le niveau d'atténuation hors-circuit de 15 dB à l'infini (∞). Avec le réglage 15 dB, un microphone inutilisé est à 15 dB de moins que s'il était activé. Avec le réglage ∞, un microphone inutilisé est complètement désactivé.

Seuil de l'écrêteur : Modifie le seuil de l'écrêteur de sortie. Les réglages possibles sont « OFF » (désactivé, réglage d'usine), +16 dBm, +8 dBm ou +4 dBm (voir Modifications internes pour les autres réglages de seuil).

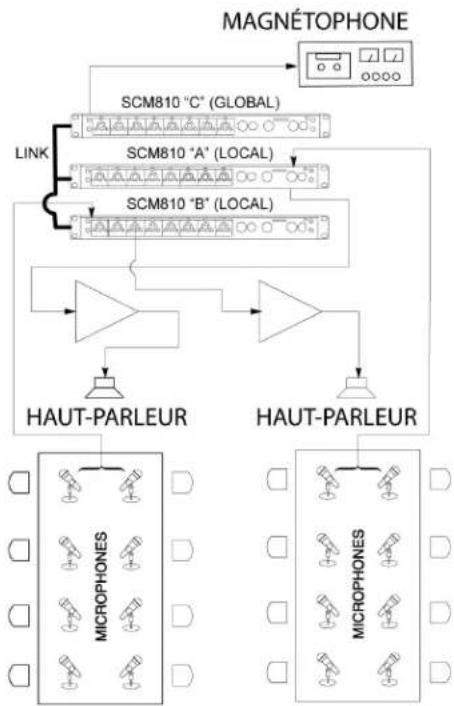

Jumelage Global/Local : Détermine si chaque sortie de mélangeur SCM810 jumelé contient sa propre sortie de programme ou celle de tous les mélangeurs jumelés (voir Liaison des mélangeurs pour plus d'informations).

MONTAGE EN RACK DU MÉLANGEUR

Pour monter le SCM810 sur un rack d'équipement audio standard de 483 mm (19 po), l'installer en insérant les vis à tête cruciforme fournies comme illustré sur la Figure 4. Utiliser les quatre vis.

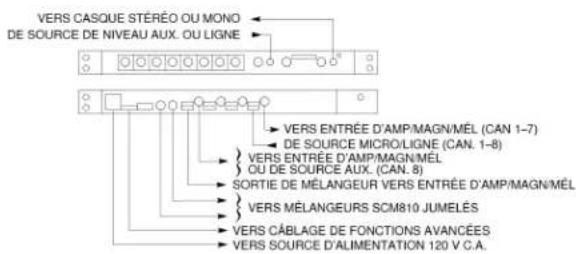

Brancher les connexions audio comme suit (voir Figure 5).

1. Brancher les sources de signaux de niveau microphone ou ligne sur les connecteurs d'entrée de canal (utiliser des câbles blindés à 2 conducteurs conventionnels).
2. Insérer un tournevis ou un autre outil dans la fente située au-dessus de chaque connecteur bloc et régler l'interrupteur à glissière d'entrée comme requis : niveau microphone (gauche), microphone avec alimentation fantôme de 48 V (centre) ou ligne (droite).
3. Brancher la sortie de niveau ligne du SCM810 à l'entrée des mélangeurs, égaliseurs, amplificateurs ou magnétophones.
4. Pour l'écoute sur casque, brancher le casque au jack PHONES de 1/4 po du panneau avant.
5. Brancher le cordon d'alimentation sur une prise de 120 V c.a. (SCM810) ou 230 V c.a. (SCM810E). Pour modifier la tension de fonctionnement, voir la section Modifications internes.

VERS CASQUE STÉRÉO OU MONO DE SOURCE DE NIVEAU AUX. OU LIGNE VERS ENTREE D'AMP/MAGN/MEL (CAN 1-7) DE SOURCE MICRO/LIGNE (CAN. 1-8) VERS ENTREE D'AMP/MAGN/MEL OU DE SOURCE AUX. (CAN. 8) SORTIE DE MÉLANGEUR VERS ENTREE D'AMP/MAGN/MEL VERS MÉLANGEURS SCM810 JUMELES VERS CÂBLAGE DE FONCTIONS AVANCÉES VERS SOURCE D'ALIMENTATION 120 V C.A.

CONNEXIONS AUDIO FIGURE 5

RÉGLAGES DE L'ÉCRÊTEUR DE SORTIE

L'écrêteur de sortie empêche la distorsion des fortes pointes de programme, sans affecter les niveaux de programme normaux. Ceci permet d'éviter la surcharge des appareils connectés à la sortie du SCM810/E.

L'augmentation du gain au niveau de chaque canal ou avec la commande de gain Master augmente la sortie moyenne et, par conséquent, le degré d'écrêtage. Tel que fourni, l'écrêteur est désactivé. Il est cependant possible de modifier le seuil de l'écrêteur de façon à ce que le niveau de sortie de crête soit de +4, +8, ou +16 dBm. Voir la section Modifications internes.

FONCTIONS DE L'ÉGALISEUR

Filtre passe-haut

Le filtre passe-haut permet à toutes les fréquences au-dessus de son seuil de coupure de passer de l'entrée à la sortie du filtre sans atténuation, alors que les fréquences en dessous du seuil de coupure sont atténuées (voir Figure 6). Le seuil de coupure est défini comme la fréquence à laquelle le signal est inférieur de 3 dB par rapport à la zone de fréquence plate, ou bande passante. En dessous du seuil de coupure, l'atténuation effectuée par le filtre augmente progressivement à mesure que la fréquence diminue. Le taux auquel cette atténuation a lieu est exprimé en décibels par octave (dB/oct). Le SCM810 est doté d'un filtre passe-haut unipolaire de 6 dB par octave.

Les filtres passe-haut sont idéaux pour atténuer, ou limiter, le signal audio en présence de bruits étrangers, d'un effet de proximité excessif ou d'autres bruits indésirables. Par exemple, les vibrations basse fréquence produites par des bruits de pas ou la circulation routière peuvent être transmises au système de sonorisation par l'intermédiaire du microphone et de son support. Ces fréquences, situées typiquement entre 5 et 80 Hz, ne sont généralement pas souhaitables.

EFFETS DU FILTRE PASSE-HAUT FIGURE 6

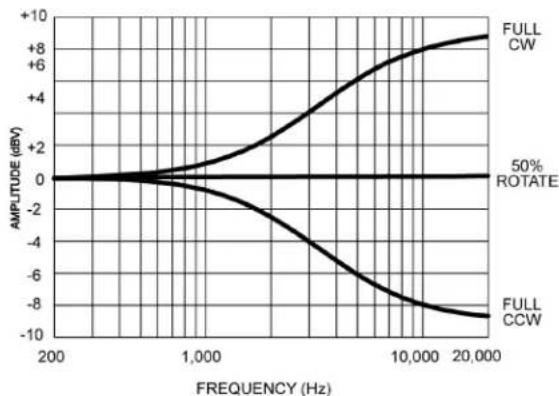

Dégradé haute fréquence

L'égaliseur à fréquence fixe produit une amplification ou une diminution de 6 dB lorsque les fréquences atteignent ou dépassent 5 kHz (voir Figure 7). Le dégradé haute fréquence est extrêmement utile pour amplifier une réponse en fréquence plate, tempérer des microphones de captage vocal à sifflement élevé ou améliorer le son de micros-cravates désaxés.

FRÉQUENCE (HZ) EFFETS DE DÉGRADÉ HAUTE FRÉQUENCE FIGURE 7

UTILISATION D'UN ÉGALISEUR OU CONTRÔLEUR DE LARSEN AVEC UN MÉLANGEUR AUTOMATIQUE

Quand on met en place un système de sonorisation intégrant un égaliseur ou un contrôleur de Larsen dans la chaîne de signal, commencer par régler le SCM810 sur MANUEL. Ceci active toutes les entrées de microphone, ce qui ouvre tous les chemins possibles de Larsen. Avec le SCM810 en mode MANUEL, égaliser le système de sonorisation et/ou « limiter » la pièce pour régler le contrôleur de Larsen.

Après avoir égalisé le système de sonorisation, mettre le SCM810 en mode AUTOMATIQUE. Ne pas oublier que l'entrée d'un mélangeur automatique chute de 3 dB chaque fois que le nombre d'entrées activées double. Lorsqu'un SCM810 est utilisé en mode MANUEL, la sortie principale chute de 9 dB lorsque les 8 entrées sont activées. Inversement, elle augmente de 9 dB lorsqu'il est remis en mode AUTOMATIQUE.

UTILISATION DE BASE DU MÉLANGEUR

1. Mettre l'interrupteur d'alimentation en position de marche.
2. Ajuster le niveau de chaque canal de telle sorte que sa LED de surcharge ne scintille que si le niveau de voix ou de bruit est très élevé.
3. Tourner les commandes des canaux inutilisés complètement à gauche.
4. Ajuster la commande de niveau Master du SCM810 en fonction du niveau de sortie requis, comme indiqué par le vumètre de pointe de sortie.
5. Pour l'écoute sur un casque, régler le niveau de volume du casque à l'aide du bouton PHONES. Le SCM810/E est maintenant prêt à l'emploi.

REMARQUE : Le mélangeur SCM810/E est complètement automatique. Pour la plupart des applications, aucun réglage supplémentaire n'est requis.

JUMELAGE DE PLUSIEURS MÉLANGEURS

S'il est nécessaire d'ajouter des entrées supplémentaires, on peut « jumeler » d'autres mélangeurs SCM810 (50 au maximum) au moyen des câbles de jumelage fournis. Une telle configuration peut fournir jusqu'à 400 entrées de microphone.

Pour jumeler plusieurs mélangeurs, raccorder la prise LINK OUT du premier mélangeur à la prise LINK IN du mélangeur suivant, et ainsi de suite (voir Figure 8). Ne pas raccorder la prise LINK IN du premier mélangeur et la prise LINK OUT du dernier mélangeur.

Tant que les prises de jumelage de tous les mélangeurs sont interconnectées (sortie vers entrée de manière séquentielle, en laissant une prise Link In et une prise Link Out déconnectées), les fonctions de mixage automatique peuvent être partagées par tous les appareils. Tous les signaux d'entrée apparaissent au niveau de toutes les sorties des mélangeurs jumelés.

Les commandes et fonctions de sortie de chaque mélangeur jumelé sont post-jumelage et n'affectent pas les signaux apparaissant au niveau des sorties des autres mélangeurs jumelés. La commande de niveau Master de chaque mélangeur ne commande que ses propres signaux de sortie. Chaque signal de sortie peut être utilisé indépendamment.

REMARQUE : L'atténuation hors-circuit réelle à la position 15 dB de l'interrupteur augmente à mesure que d'autres mélangeurs sont jumelés. Ceci réduit les bruits excessifs et la réverbération résultant du plus grand nombre de microphones atténués. Dans un système jumelé, l'entrée Aux. de chaque mélangeur apparaît au niveau de la sortie de chaque mélangeur. Voir Modifications internes pour plus de détails sur l'invalidation du jumelage des signaux Aux.

IMPORTANT : Lorsque les bornes de logique de mélangeurs jumelés sont utilisées, raccorder ensemble les bornes de MASSE DE LOGIQUE de chaque appareil pour empêcher les bruits de commutation.

FONCTIONS GLOBAL/LOCAL

L'interrupteur Global/Local sélectionne les canaux d'entrée qui doivent apparaître au niveau de la sortie du mélangeur jumelé. S'il est mis sur la position Global, tous les canaux d'entrée apparaissent au niveau de la sortie de ce mélangeur. S'il est mis sur la position Local, seuls les huit canaux d'entrée du mélangeur apparaissent au niveau de sa sortie. Quel que soit le mode de l'interrupteur, la commande de niveau Master ne commande que le niveau de sa propre sortie.

La commande de niveau Master est indépendante de l'interrupteur Global/Local. Le niveau de sortie de chaque mélangeur n'est affecté que par sa propre commande Master. Toutes les fonctions automatiques (telles que Verrouillage du dernier microphone et MaxBus) sont connectées sur tous les mélangeurs jumelés et ne sont pas affectées par l'interrupteur Global/Local.

La Figure 9 montre un exemple des possibilités offertes par ce type de configuration. Deux SCM810 sont réglés sur Local et la distribution de son qui en résulte produit une sonorisation locale tout en évitant d'engendrer de l'effet Larsen. C'est un cas de configuration de « moindre mixage ». Le troisième SCM810 est mis sur Global et alimente un magnétophone. Simultanément, les fonctions automatiques (Verrouillage du dernier microphone, etc.) restent communes à tous les mélangeurs. Le tableau ci-dessous résume les différentes configurations des mélangeurs.

MÉLANGEUR	Interrupteur de jumelage Global/Local	La sortie audio contient...
A	Local	A
B	Local	B
C	Global	A, B, C

MÉLANGEURS SCM810 JUMELÉS FIGURE 9

CÂBLES DE JUMELAGE

On peut se procurer des câbles de jumelage supplémentaires portant le n° de référence Shure 95A1143 (305 mm/12 po). La société Apple Computer offre également des câbles de diverses longueurs utilisés pour la connexion d'imprimantes d'ordinateur ; Apple les désigne sous le nom de « câble série blindé à deux miniconnecteurs DIN-8 » et de « câble périphérique 8 Apple System ».

Pièces de rechange

Connecteur bloc	95A8580
Bouton, gain de canal et écouteurs (blanc)	95A8238
Bouton, gain de canal (bleu)	95B8238
Cordon de raccordement (alimentation) (SCM800)	95B8389
Cordon de raccordement (alimentation) (SCM810E)	95C8247
Câble de jumelage	95B8889

Caractéristiques

Réponse en fréquence

Gain de tension

Sortie

	Ligne	Casque d'écoute	Sortie directe
(typical, controls full clockwise)
Basse impédance Micro (150 Ω)	80 dB	88 dB	34 dB
Ligne	40 dB	48 dB	-6 dB
Aux.	44 dB kΩ	52 dB	-
Transmission/réception	20 dB	28 dB	-

Entrées

Impédance

	À utiliser avec	Typique	Niveau d'écrêtage de sortie
Micro	19-600 Ω	1.6 kΩ	-15 dBV
Ligne	≤2 kΩ	10 kΩ	+22 dBV
Aux.	≤2 kΩ	10 kΩ	+22 dBV
Transmission/réception	≤2 kΩ	10 kΩ	+18 dBV

Sorties

Impédance

	À utiliser avec	Typique	Niveau d'écrêtage de sortie
Ligne	>600 Ω	60 Ω	+18 dBV
Casque d'écoute	8-200 Ω, 60 Ω recommandés	300 Ω	+12 dBV
Sortie directe	>2 kΩ	1 kΩ	+18 dBV
Transmission/réception	>2 kΩ	1 kΩ	+18 dBV

Distorsion harmonique totale

Bruit d'entrée équivalent	-125 dBV(150 Ω source; through 400 Hz-20 kHz filter)
Ronflement et bruit d'entrée équivalents	-123 dBV(150 Ω source; through 20 Hz-20 kHz filter)
Ronflement et bruit de sortie	through 20 Hz-20 kHz filter; channel controls full counter-clockwise
Master entièrement à gauche	-90 dBV
Master entièrement à droite	-70 dBV

Taux de rejet en mode commun

70 dB at 1 kHz

Polarité

Activation de canal d'entrée

Attack (Attaque) Durée	4 ms
Maintien Durée	0,4 ms (Switchable to 1,0 s)
Decay (Déclin) Durée	0,5 s

Atténuation hors-circuit

15 dB (switchable to∞)

Protection contre les surcharges et courts-circuits

Alimentation fantôme

46 V c.c. circuit ouvert via 6,8 k Ω series resistance per DIN 45 596

Tension de fonctionnement

SCM810	120 V c.a. nominal nominale, 50/60 Hz, 200 mA
SCM810E	230 V c.a. nominal nominale, 50/60 Hz, 100 mA

Plage de températures

Température de fonctionnement	0° to 60°C (32° to140°F)
Température de stockage	-30° to 70°C (-20° to165°F)

Dimensions

44,5 mm H x 483 mm W 317 mm D (1 ^3/4 x 19 x 12 ^1/2 in,)

Poids net

4,3 kg (9 lb ,, 9 oz)

Conformité d'entretien

Pour plus de détails sur les réparations ou les pièces, contacter le service Entretien de Shure au 1-800-516-2525 (aux États-Unis seulement). À l'extérieur des États-Unis, contacter le centre de réparations Shure agréé.

Homologations

SCM810 : Homologué par Underwriters Laboratories, Inc. ; certifié cUL (Canada). SCM810E : Conforme aux directives de l'Union européenne ; certifié conforme à la norme EN60065 ; autorisé à porter la marque CE ; conforme à la directive CEM eu-

ropéenne 2004/108/CE ; conforme aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les environnements résidentiels (E1) et d'industrie légère (E2).

Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE.

La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance

Représentant agréé européen :

Shure Europe GmbH

Siège Europe, Moyen-Orient et Afrique

75031 Eppingen, Allemagne

Téléphone : [phone]

Télécopie : [phone]

Courriel : [e-mail]

Fonctions avancées

Les fonctions avancées du SCM810 ne sont recommandées que pour les personnes possédant des connaissances techniques et un certain niveau de familiarité en ce qui concerne les équipements électroniques audio.

CARACTÉRISTIQUES DES CONNEXIONS DE LOGIQUE

Les fonctions logiques du SCM810 étendent la gamme des options de montage et de commande du mélangeur. La logique peut être utilisée à diverses fins, de simples interrupteurs de bruit de toux aux systèmes de sonorisation sophistiqués à commande par ordinateur. (La publication AMS Update de Shure contient d'autres types d'applications de logique avancée. Cette publication peut être obtenue auprès du groupe Applications de Shure.) Les fonctions logiques suivantes sont disponibles pour chaque canal :

SORTIE OBTURATEUR : Suit le blocage de canal et passe à un niveau de logique bas (absorbe le courant) lorsque le microphone est activé. Fournit une capacité d'absorption du courant de 500 mA (voir Figure 10A).

+5 V 10K GATE OUT FROM SCM810 CIRCUIT LOGIC GROUND

A

+5 V 55K MUTE IN OR OVERRIDE IN TO SCM810 CIRCUIT

B

SCHÉMAS DE PRINCIPE D'ÉQUIVALENT LOGIQUE FIGURE 10

ENTRÉE COUPURE : L'application d'un niveau de logique bas (provenant de la SORTIE OBTURATEUR ou d'une fermeture d'interrupteur à une masse de logique) bloque le canal (voir Figure 10B). La sortie du canal tombe à -.

ENTRÉE CONTOURNEMENT : L'application d'un niveau de logique bas (provenant de la SORTIE OBTURATEUR ou d'une fermeture d'interrupteur à une masse de logique) force l'activation du canal (voir Figure 10B). Lorsque Coupure et Contournement sont toutes deux activités, c'est la Coupure qui a la priorité (voir Modifications internes pour la priorité de contournement).

MASSE DE LOGIQUE : La masse de logique est différente de la masse audio SCM810. Effectuer tous les raccordements de masse de logique à cette broche, y compris la masse d'alimentation des circuits logiques externes. Pour éviter les bruits de commutation, ne pas connecter la masse de logique à la masse audio, de châssis ou de rack. Il est possible d'accéder aux commandes de logique par le connecteur à broches multiples DB-25 situé sur le panneau arrière (Figure 11). Les connexions de broches sont indiquées au tableau suivant.

GATE 1 GATE 3 GATE 5 GATE 7 LOGIC MUTE 1 MUTE 3 MUTE 5 MUTE 7 GROUND O'RIDE 2 O'RIDE 4 O'RIDE 6 O'RIDE 8 MUTE 2 MUTE 4 MUTE 6 MUTE 8 GATE 2 GATE 4 GATE 6 GATE 8 O'RIDE 1 O'RIDE 3 O'RIDE 5 O'RIDE 7

CONNECTEUR LOGIQUE FIGURE 11

CONNEXIONS LOGIQUES

Fonction logique	Canal d'entrée	N° de broche de connecteur
SORTIE OBTURATEUR 1 SORTIE OBTURA-TEUR 2 SORTIE OBTURATEUR 3 SORTIE OB-TURATEUR 4 SORTIE OBTURATEUR 5 SORTIE OBTURATEUR 6 SORTIE OBTURATEUR 7 SORTIE OBTURATEUR 8	12345678	1 15 4 18 7 21 10 24
ENTRÉE CONTOURNEMENT 1 ENTRÉE CONTOURNEMENT 2 ENTRÉE CONTOURNE-MENT 3 ENTRÉE CONTOURNEMENT 4 ENTRÉE CONTOURNEMENT 5 ENTRÉE CONTOURNE-MENT 6 ENTRÉE CONTOURNEMENT 7 ENTRÉE CONTOURNEMENT 8	12345678	14 3 17 6 20 9 23 12
ENTRÉE COUPURE 1 ENTRÉE COUPURE 2 EN-TRÉE COUPURE 3 ENTRÉE COUPURE 4 EN-TRÉE COUPURE 5 ENTRÉE COUPURE 6 EN-TRÉE COUPURE 7 ENTRÉE COUPURE 8	12345678	2 16 5 19 8 22 11 25
Masse de logique	tous	13

APPLICATIONS DE LOGIQUE SUGGÉRÉES

La présente section offre des suggestions sur les utilisations possibles des fonctions logiques du SCM810. Noter que les utilisations de ces fonctions ne se limitent pas aux applications mentionnées. L'utilisateur n'est limité que par son imagination et sa créativité. Pour des suggestions supplémentaires et des solutions aux problèmes de montage, contacter le groupe Applications de Shure.

Dans les paragraphes qui suivent, les schémas de câblage se rapportent aux broches de connecteur DB-25 illustrées sur la Figure 4.

Bouton toux

L'orateur peut éteindre son microphone durant une quinte de toux ou lors de conversations privées. Il suffit pour cela de monter un interrupteur à bouton-poussoir unipolaire unidirectionnel entre les broches ENTRÉE COUPURE et masse de logique pour chacun des canaux à modifier (voir Figure 12-canaux 1, 2 et 3 modifiés). Lorsqu'un canal est coupé, aucun signal audio ne passe (pour de plus amples renseignements sur la logique ENTRÉE COUPURE, voir le paragraphe « Zone morte sur invalidation ENTRÉE COUPURE » dans la section Modifications internes).

M1 M3 M2 LOGIC GROUND

BOUTONS TOUX FIGURE 12

Coupure du son commandée par le président

Par l'activation d'un interrupteur, le président peut imposer le silence à tous les autres microphones afin de se faire entendre sans interruption. Pour utiliser ce mode, connecter les unes aux autres toutes les broches ENTRÉE COUPURE à l'exception de celle du canal du président, puis câbler un interrupteur à bouton-poussoir unipolaire unidirectionnel ou un interrupteur à bascule entre ces broches ENTRÉE COUPURE et Masse de logique (voir Figure 13-le président utilise le canal 1). Au d'un interrupteur, il est également possible de connecter la broche SORTIE OBTURATEUR du président à la broche ENTRÉE COUPURE des autres canaux. Ainsi, lorsque le microphone du président est activé, tous les autres microphones sont coupés.

CH. 1 M3 M5 M7 LOGIC GROUND M2 M4 M6

COUPURE DE SON COMMANDÉE PAR LE PRÉSIDENT FIGURE 13

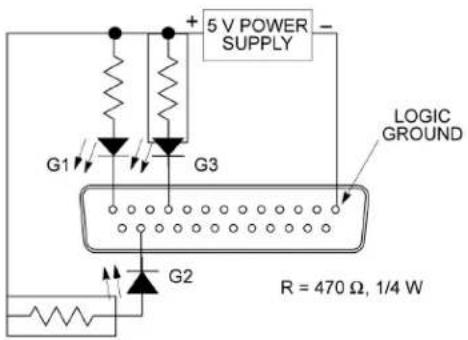

Témoins à distance d'activation de canal

Les témoins à distance peuvent être utilisés pour indiquer lorsque le microphone d'un orateur donné est activé. Connecter les LED et une alimentation de 5 volts à la broche SORTIE OBTURATEUR, comme illustré sur la Figure 14 (les canaux 1, 2 et 3 y sont modifiés). Pour éviter les bruits de commutation dans la sortie audio, ne pas mettre à la masse la borne négative de l'alimentation dans la masse du système audio ou du rack.

IMPORTANT : Si un câble unique est employé pour le signal audio du microphone et l'alimentation c.c. de la LED, des paires blindées distinctes doivent être employées. Si l'alimentation c.c. ne passe pas par une paire blindée, il peut en résulter des bruits en raison du couplage capacitif entre les lignes d'alimentation c.c. et celles du microphone.

5 V POWER SUPPLY G1 G3 LOGIC GROUND G2 R = 470 Ω, 1/4 W

TÉMOINS À DISTANCE D'ACTIVATION DE CANAL FIGURE 14

Désactivation de la fonction de blocage (contournement)

Pour conserver des microphones donnés continuellement activés, câbler ensemble les broches ENTRÉE CONTOURNEMENT du canal du microphone en question avec la broche de masse de logique. Les canaux sélectionnés fonctionneront alors comme ils le feraient dans un mélangeur non automatique (voir Figure 15-canaux 1, 2 et 3 modifiés).

O2 O1 O3 LOGIC GROUND

CONTOURNEMENT DE BLOCAGE FIGURE 15

Invalidation du blocage pour les sons indésirables

Comme décrit dans les Principes de fonctionnement, MaxBus tente de n'activer qu'un seul microphone par source sonore. La coupure d'un canal de microphone empêche son audio d'apparaître à la sortie du mélangeur. Cependant, le microphone dont le son est coupé communique toujours avec les autres canaux de microphones via le MaxBus. Une source sonore captée par un microphone coupé n'activera pas d'autres microphones.

Parmi les sources sonores capables d'entraîner une activation de canal de microphone indésirée, l'on compte :

• Un télécopieur ou une imprimante bruyant
• Une porte qui grince
  • Le haut-parleur d'un système de téléavertissement
  • Le haut-parleur d'un signal de retour d'une audioconférence

Le SCM810 peut empêcher de tels sons d'activer les microphones en procédant comme suit.

1. Placer l'un des microphones à proximité de la source sonore indésirable. Connecter le signal du microphone à une entrée de canal ;

-OU-

connecter la source sonore indésirable directement à une entrée de canal micro/ligne.
2. Couper le son de ce canal à l'aide de la borne de logique (voir Figure 16-le canal 1 est coupé).

1. Ajuster la commande de gain de ce canal juste au niveau auquel les autres microphones du système ne sont pas activés pour les sons indésirables. Si le gain de canal est défini trop haut, il sera difficile d'activer les autres microphones du système pour les sons désirés. S'il est défini trop bas, les sons indésirables continueront à activer les autres microphones.

M1 LOGIC GROUND

INVALIDATION DU BLOCAGE POUR LES SONS INDÉSIRABLES FIGURE 16

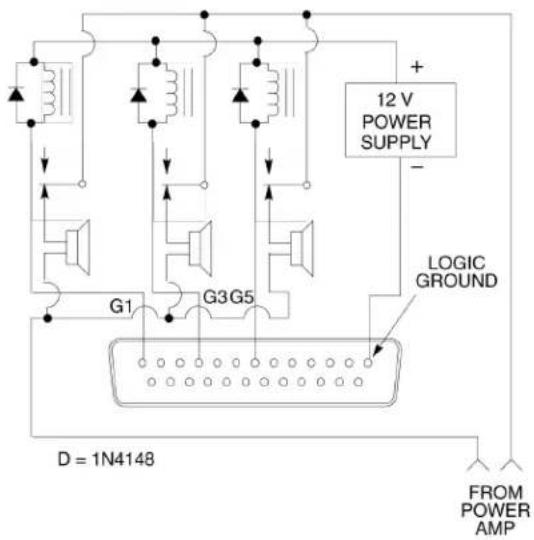

Coupure de haut-parleur

Pour certaines applications, il est nécessaire de placer un haut-parleur à proximité de chacun des orateurs en vue d'assurer une sonorisation, ou encore dans le but de permettre une conversation téléphonique ou un contrôle de conférence. Chacun des haut-parleurs peut entraîner un effet Larsen, à moins qu'il ne soit automatiquement mis hors fonction lorsque l'orateur qui se trouve à proximité prend la parole. Pour assurer une telle fonction, connecter la borne SORTIE OBTURATEUR de chacun des canaux à un relais de coupure de haut-parleur séparé, comme illustré sur la Figure 17 (les canaux 1, 3 et 5 y sont modifiés). Les relais recommandés sont les suivants : Omron G6B-1174P-US-DC12, Potter & Brumfield R10-E1Y2-V185 ou équivalents (disponibles auprès de Digi-Key et de Newark Electronics).

REMARQUE : Une diode est requise sur chaque bobine de relais pour supprimer les pointes de tension à induction, car elles risqueraient d'endommager le SCM810.

Un système de sonorisation utilisant des relais de 24 volts peut être employé avec le SCM810 sans modification, si l'appel de courant de la bobine de relais est inférieur à 500 mA.

12 V POWER SUPPLY + - G1 G3G5 LOGIC GROUND D = 1N4148 FROM POWER AMP

COUPURE DE HAUT-PARLEUR FIGURE 17

Mode Obstruction

En cas d'utilisation normale, lorsque plusieurs personnes parlent, chacun des microphones est activé de telle sorte qu'aucune partie de la conversation ne soit perdue. En mode d'obstruction, un microphone activé empêche l'activation des autres micros.

Une fois qu'un microphone est activé, les autres micros ne peuvent pas être activés tant que l'orateur n'a pas fait une pause suffisamment longue pour que le microphone soit désactivé. Ainsi, l'orateur a la parole et ne peut pas être interrompu.

Afin d'utiliser cette fonction, effectuer d'abord la modification interne qui consiste à remplacer le mode Coupure par le « mode d'invalidation » (voir Modifications internes). Connecter ensuite entre elles toutes les broches ENTRÉE COUPURE des canaux modifiés, toutes les broches SORTIE OBTURATEUR des canaux modifiés, puis la broche SORTIE OBTURATEUR d'un canal modifié à la broche ENTRÉE COUPURE d'un autre canal modifié (voir Figure 18-canaux 1, 2 et 3 modifiés). Désactiver l'interrupteur de verrouillage du dernier microphone (SW702, position 2).

REMARQUE : Pour empêcher toute oscillation à haute fréquence, ne pas câbler la broche SORTIE OBTURATEUR d'un canal à sa broche ENTRÉE COUPURE, à moins que la modification du mode Coupure au « mode d'invalidation » n'ait déjà été effectuée.

JUMPER G1 G3 M1 M3 G2 M2 LOGIC GROUND

MODE OBSTRUCTION FIGURE 18

Fonction d'invalidation

Voir Modifications internes.

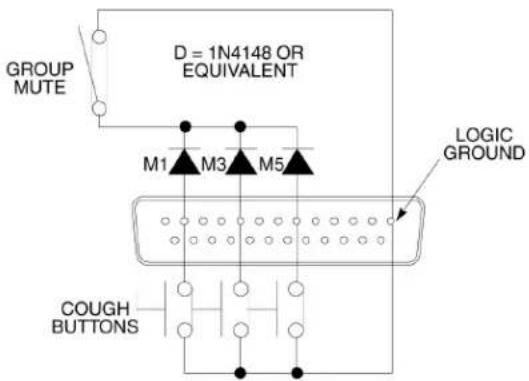

Isolation de commandes logiques par diodes

Il est possible d'isoler avec des diodes au moins deux fonctions de commande utilisant les mêmes broches de logique. Il est ainsi possible de couper un canal avec un bouton de coupure de groupe d'ensemble, ou à l'aide du bouton toux de ce canal (voir Figure 19-canaux 1, 3 et 5 modifiés).

GROUP MUTE D = 1N4148 OR EQUIVALENT M1 M3 M5 LOGIC GROUND COUGH BUTTONS

ISOLATION DE COMMANDES LOGIQUES PAR DIODES FIGURE 19

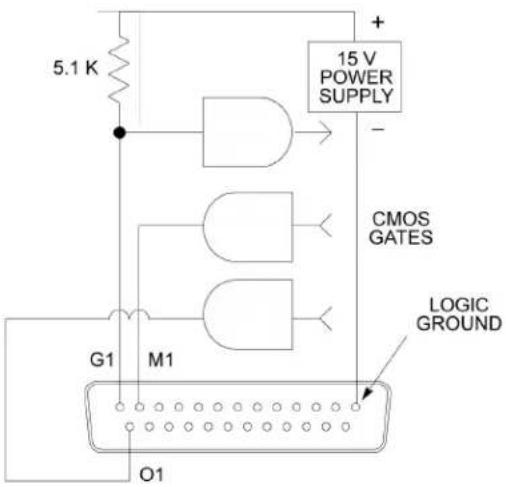

Appareils logiques externes

Les niveaux de logique du mélangeur SCM810 sont directement compatibles avec les familles de logique TTL et CMOS de 5 volts. Pour de plus amples renseignements sur l'emploi d'obturateur logique, se reporter aux ouvrages de D. Lancaster TTL Cookbook et à CMOS Cookbook, publiés par Howard Sams Publishing Co.

Il est possible d'utiliser la logique du mélangeur avec celle du CMOS de 15 volts si l'on emploie avec chaque sortie OBTURATEUR une résistance de polarisation à l'alimentation (voir Figure 20-canal 1 modifié).

5.1 K + 15 V POWER SUPPLY - CMOS GATES G1 M1 O1 LOGIC GROUND

CMOS DE 15 VOLTS FIGURE 20

Commandes numériques ou microordinateurs

Les broches de logique du SCM810 peuvent être connectées à un circuit à commande numérique personnalisé ou à des microordinateurs, ce qui fournit d'innombrables possibilités de fonctions de commande de système.

Modifications internes

REMARQUE : Couper l'alimentation c.a. avant d'ouvrir l'unité.

AVERTISSEMENT : Toutes les modifications doivent être effectuées par des techniciens qualifiés.

Cette section décrit les modifications du mélangeur SCM810 que l'on peut effectuer au moyen de « cavaliers » de soudure sur la carte de circuits imprimés ; les plages de connexion où l'on place les cavaliers sont proches les unes des autres afin qu'une seule goutte de soudure puisse agir comme cavalier. Il est aussi à noter que :

1. Les seuls légendes de la carte de circuits imprimés relatives à ces modifications sont celles des cavaliers (X's) et des résistances (R's).
2. Des trous sont prévus sur la carte aux endroits où il faut ajouter les résistances.
3. En ce qui concerne les modifications de canaux individuels, le premier chiffre de la désignation se réfère au numéro du canal, c.-à-d., R1027 désigne la résistance du canal 1, X7216 désigne un cavalier du canal 7, etc. Toutes les références aux canaux 1 à 8 apparaissant dans les paragraphes suivants se servent des cavaliers et des résistances du canal 1 comme référence. Les modifications qui affectent la section principale sont précédées par le chiffre « 9 » (X901, etc.).

Pour accéder à la carte de circuits imprimés principale, retirer les 8 vis à tête cruciforme qui retiennent le couvercle et retirer celui-ci. La plupart des modifications peuvent être faites à partir du haut de la carte principale.

Sortie de niveau ligne vers sortie de niveau microphone

Procédure :

Court-circuiter le cavalier X901. Retirer les résistances R900 et R909.

Désactivation de la commande de niveau Master

Modification du seuil de l'écrêteur

Utilisation d'Aux. locale

Sortie directe vers post-affaiblisseur

Sortie directe vers transmission/réception de post-affaiblisseur (insertion)

Sortie directe vers sortie directe activée

Obturateur de voix du mélangeur SCM810 pour table de mixage

Le SCM810 peut être utilisé avec de grandes tables de mixage pour permettre un mixage automatique pour les causeries, réunions-débats, et programmes d'informations. Les grandes tables sont dotées de jacks d'insertion de canal afin que les équipements de traitement de signaux externes puissent être branchés sur des passages de signaux de canal individuels. Après une telle modification, le SCM810 peut être branché dans des jacks d'insertion non équilibrés, et peut être utilisé comme obturateur externe de voix à 8 canaux de haute qualité. Cette configuration offre à l'opérateur un contrôle total de chaque canal par l'intermédiaire de la bande de commande d'entrée de la table pendant que le SCM810 maintient le nombre de microphones ouverts à un minimum.

Dans ce mode de fonctionnement :

1. La pointe du jack de sortie directe constitue l'entrée en provenance de la table de mixage, alors que l'anneau constitue la sortie vers la table de mixage.
2. Les entrées, affaiblisseurs et égaliseurs des canaux du SCM810 ne fonctionnent pas.
3. NOMA ne fonctionne pas et l'atténuation des canaux est infinie.
4. Les témoins de surcharge de canal du panneau avant indiquent un blocage et une surcharge de chaque entrée.
5. Le mode de fonctionnement « Local » fournit à la sortie un signal audio non automatique pouvant être utilisé dans des mixages externes.
6. Si le point d'insertion sur la table de mixage est pré-affaiblisseur, les réductions de gain doivent être réglées de manière à ce que les niveaux de tous les microphones soient similaires.

Procédure :

Court-circuiter les cavaliers X103, X107, X108, et X906 (dans la section principale). Retirer les résistances R1011, R1019 et R1020.

Priorité ENTRÉE COUPURE à priorité ENTRÉE CONTOURNEMENT

Avec cette modification, et lorsque les logiques ENTRÉE COUPURE et ENTRÉE CONTOURNEMENT d'un canal sont toutes deux à la masse, c'est le mode Contournement qui a la priorité (dans le système tel que fourni, c'est L'ENTRÉE COUPURE qui a la priorité sur L'ENTRÉE CONTOURNEMENT).

Procédure :

Court-circuiter le cavalier X114. Retirer la résistance R1046.

Zone morte sur invalidation ENTRÉE COUPURE

Tel que fournie, l'ENTRÉE COUPURE est conçue pour être utilisée en tant que bouton de toux temporaire ou comme fonction privée (coupure selon le besoin). Cependant, si l'ENTRÉE COUPURE doit être utilisée de telle sorte que l'orateur doive rétablir le son au niveau des microphones pour permettre le captage des voix (rétablissement du son selon le besoin), cette modification est nécessaire. Elle enlève le canal coupé du MaxBus, ce qui élimine les « zones mortes ». Une zone morte est une zone dans laquelle un microphone capte un orateur par un microphone coupé alors que les autres microphones ne s'activent pas pour cet orateur.

Procédure :

Court-circuiter le cavalier X115.

Remplacement du mode ENTRÉE COUPURE par le mode d'invalidation

Dans le système tel que fourni, un canal est coupé lorsque sa borne ENTRÉE COUPURE est mise à la masse. La fonction de coupure peut être remplacée par le « mode d'invalidation » en opérant une modification interne de chaque canal. Une fois la modification faite, un niveau de logique bas au niveau de la borne ENTRÉE COUPURE empêche ce canal de s'activer s'il est désactivé, mais lui permet de demeurer activé s'il l'est déjà. IMPORTANT : Pour empêcher toute oscillation à haute fréquence, ne jamais connecter la broche SORTIE OBTURATEUR d'un canal à sa broche ENTRÉE COUPURE, à moins que la modification de « mode d'invalidation » n'ait déjà été effectuée.

Procédure :

Court-circuiter le cavalier X111.

Remplacement de l'ENTRÉE CONTOURNEMENT par l'ENTRÉE COUPURE pour l'utiliser avec le mode Obstruction

Cette modification ne doit être effectuée qu'avec le remplacement du mode ENTRÉE COUPURE par le mode d'invalidation décrit ci-dessus.

Procédure :

Court-circuiter le cavalier X113. Retirer les résistances R1046 et R1058.

Modification du niveau de l'atténuation hors-circuit

Cette modification change le niveau d'atténuation hors-circuit de -15 dB en une valeur choisie. Sélectionner une des valeurs de résistance suivantes :

Gain de la section principale	Résistance
10 dB	18 kΩ
20 dB	50 kΩ
30 dB	150 kΩ

Procédure :

Retirer les résistances R9088 et R9145. Installer la nouvelle résistance aux points des cavaliers X904 et X908.

Augmentation du délai de maintien

Outre les options de maintien de 0,4 et 1,0 seconde du micro-interrupteur SW702, on peut accroître le délai de maintien jusqu'à 1,5 seconde. (Il n'est pas recommandé de dépasser 1,5 seconde.)

Procédure :

Installer une résistance de 470 kΩ sur les points de cavalier X902. Déplacer le micro-interrupteur vers le bas sur la position de 1,0 seconde.

Diminution du délai de maintien

On peut réduire le délai de maintien de son niveau préréglé en usine de 0,4 seconde à 0,3 seconde. (Il n'est pas recommandé d'aller en dessous de 0,3 seconde.)

Procédure :

Installer une résistance de 2 MΩ aux cavaliers X903.

Commande à distance des micro-interrupteurs de jumelage Global/Local, atténuation hors-circuit, verrouillage du dernier microphone et automatique/manuel

On peut, si on le désire, commander ces fonctions à distance au moyen d'un interrupteur unipolaire unidirectionnel.

Procédure :

1. Souder un fil dans le trou de cavalier de la carte de circuits imprimés adjacent à la fonction désirée (imprimée sur la carte). Ces cavaliers sont situés juste derrière le micro-interrupteur SW902.
2. Souder un fil dans le trou de cavalier de la carte de circuits imprimés marqué « GND » près du micro-interrupteur SW902.
3. Mettre le(s) micro-interrupteur(s) en position relevée.
4. Acheminer les fils de cavalier à l'endroit de commande à distance voulu et les souder à un interrupteur à bascule unipolaire unidirectionnel. Les fils peuvent sortir du châssis du SCM810 au-dessus des micro-interrupteurs. La mise en

court-circuit de n'importe quel fil vers le fil de terre règle la ou les fonctions du micro-interrupteur correspondant sur la position « abaissée ».
