Caractéristiques techniques	Microphone dynamique à main, directivité cardioïde, réponse en fréquence de 50 Hz à 15 kHz
Utilisation	Idéal pour les performances vocales en direct, enregistrement en studio, et applications de sonorisation
Maintenance et réparation	Nettoyer régulièrement la grille avec un chiffon doux, éviter l'exposition à l'humidité excessive
Sécurité	Ne pas exposer à des températures extrêmes ou à des chocs violents, utiliser avec un câble de qualité pour éviter les interférences
Informations générales	Compatible avec la plupart des systèmes de sonorisation, garantie limitée du fabricant

FOIRE AUX QUESTIONS - DH5 SHURE

Comment puis-je connecter le microphone SHURE DH5 à mon appareil ?

Pour connecter le microphone SHURE DH5, utilisez le câble fourni et branchez-le à l'entrée microphone de votre appareil. Assurez-vous que l'appareil est allumé et que le volume est réglé correctement.

Que faire si le microphone ne fonctionne pas ?

Vérifiez que le câble est correctement connecté et qu'il n'est pas endommagé. Testez le microphone sur un autre appareil pour vous assurer qu'il fonctionne. Si le problème persiste, contactez le service client.

Quel type de piles dois-je utiliser pour le SHURE DH5 ?

Le microphone SHURE DH5 utilise des piles AA. Assurez-vous d'utiliser des piles neuves pour un fonctionnement optimal.

Comment puis-je ajuster la sensibilité du microphone ?

La sensibilité du microphone peut être ajustée via les réglages de votre appareil audio. Consultez le manuel de votre appareil pour des instructions spécifiques sur les réglages de gain.

Le SHURE DH5 est-il compatible avec les systèmes de sonorisation professionnels ?

Oui, le SHURE DH5 est compatible avec la plupart des systèmes de sonorisation professionnels. Assurez-vous simplement d'utiliser les adaptateurs nécessaires si votre système ne correspond pas à la prise du microphone.

Comment nettoyer mon microphone SHURE DH5 ?

Pour nettoyer le microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager le microphone.

Quelle est la durée de vie de la batterie du SHURE DH5 ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut durer jusqu'à 20 heures avec des piles AA neuves.

Y a-t-il une garantie sur le SHURE DH5 ?

Oui, le SHURE DH5 est livré avec une garantie limitée de 2 ans contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI DH5 SHURE

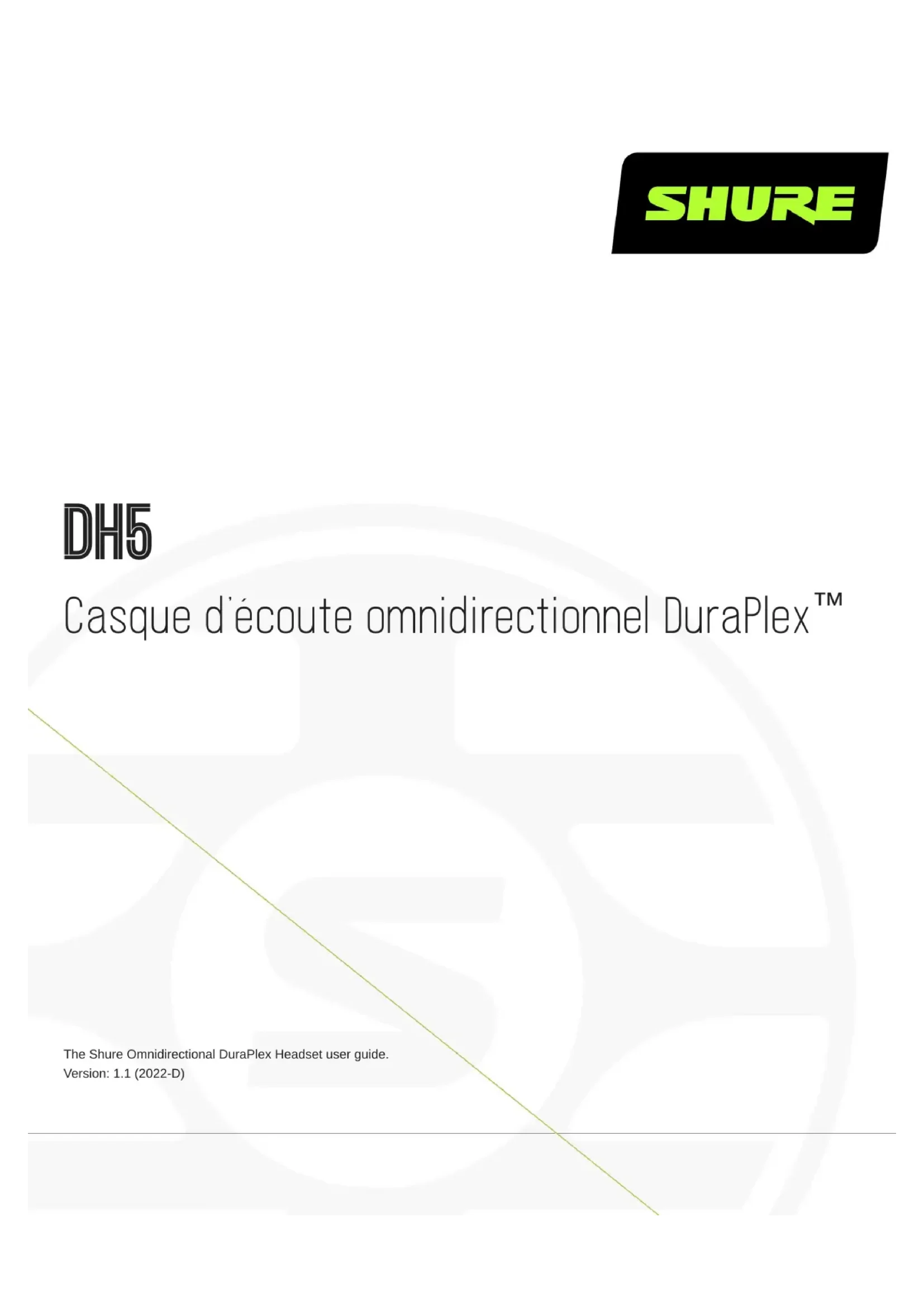

DH5 Casque d’écoute omnidirectionnel DuraPlex

The Shure Omnidirectional DuraPlex Headset user guide. Version: 1.1 (2022-D)Shure Incorporated 2/14 Table of Contents DH5 Casque d’écoute omnidirectionnel DuraPlex™ 3 Description générale 3 Caractéristiques 3 Entretien et maintenance 3 Réglage du serre-tête et du microphone 4 Inversion de la perchette 5 Capuchon à réponse présentielle 6 Réponse en fréquence 7 Fixation de la bonnette anti-vent 7 Utilisation de la pince à vêtement 8 Accessoires 8 Accessoires fournis 8 Accessoires en option 9 Pièces de rechange 9 Instructions concernant le support fileté 9 Câblage et terminaison 10 Tableau de câblage typique 10 Câblage TA5F pour émetteurs ceinture Lectrosonics (câ blage servo polarisé) 11 Connecteur MTQG 11 Caractéristiques 12 Homologations 14Shure Incorporated 3/14

DH5 Casque d’écoute omnidirectionnel DuraPlex Description générale Le micro-casque omnidirectionnel DH5 DuraPlex est idéal pour les applications vocales et de spectacle qui nécessitent de la solidité et une visibilité minimale. Ce casque léger et pliable est doté d’une fixation pour perchette commutable et d¹une conception transparente et neutre lui permettant d¹être utilisé avec n’importe quelle variante de couleur du DH5. Le casque d’écoute certifié de classe IP57 peut résister à des conditions difficiles impliquant sueur et poussière lors d’utilisations pour le théâtre, des événements d’entreprise et des applications de diffusion télévisée. Chaque microphone est fourni avec une sa coche de rangement, un clip simple pour cravate, un capuchon de réponse en fréquence à réponse présentielle vocale, une bonnette anti-vent encliquetable, une bonnette anti-vent en mousse et un adaptateur fileté TA4F. Caractéristiques Casque d’écoute certifié IP57 résistant à la poussière et étanche à l’eau et à la sueur Conception subminiature omnidirectionnelle de 5 mm pour un placement discret et un gain plus élevé avant Larsen Technologie de câble PLEX 1,6 mm, câble pouvant être peint et sans effet mémoire Qualité sonore professionnelle pour applications vocales et de spectacle Immunité RF élevée, compatible avec les systèmes numériques sans fil sans interférence RF Capuchon à réponse présentielle inclus pour une réponse en fréquence adaptée dans les applications vocales Comprend les accessoires fournis pour le stockage, les options de montage et la protection contre le vent Terminaisons TA4F et LEMO pour une connectivité variable des systèmes sans fil Squelette de casque universel transparent avec fixation pour perchette commutable Disponible en finitions Noir, Chair, Cacao ™Shure Incorporated 4/14 Entretien et maintenance Le microphone omnidirectionnel DuraPlex affiche une protection anti-poussière et une étanchéité de classe IP57, évaluées par des tests internes approfondis. Il peut donc être nettoyé avec de l’eau distillée et un détergent doux si nécessaire. Réglage du serre-tête et du microphone ➀ Régler la largeur du serre-tête. ➁ Régler les contours d’oreille, faire glisser la perchette dans son pivot, et tourner le pivot pour ré gler la hauteur et la lon gueur.Shure Incorporated 5/14 ➂ Plier la perchette pour la mettre en position. Régler la position. ➃ Utiliser le capuchon à réponse présentielle ou le retirer. Important : Utiliser la bonnette anti- vent coulissante avec le capuchon à réponse pré sentielle Utiliser la bonnette anti- vent encliquetable sans le capuchon à réponse pré sentielle Inversion de la perchette La perchette du microphone peut être placée à gauche ou à droite de la tête.Shure Incorporated 6/14

Presser l’écouteur vers le serretête. Pousser sur la perchette et le pivot pour les déclipser. De l’autre côté, répéter les étapes pour retirer le pivot de la perchette. Déplacer la perchette sur le côté choisi, en s’assurant qu’elle est bien en place dans la fente du pivot. Presser chaque écouteur contre le serre-tête pour remettre les pivots de la perchette en place.Shure Incorporated 7/14

Capuchon à réponse présentielle Réponse en fréquence Fixation de la bonnette anti-vent Il y a deux bonnettes antivent à utiliser avec le microphone DuraPlex : Une bonnette anti-vent coulissante à utiliser avec le capuchon à réponse présentielle Une bonnette anti-vent encliquetable à utiliser sans le capuchon à réponse présentielle Remarque:Ne pas utiliser la bonnette anti-vent encliquetable avec le capuchon à réponse présentielle — le capuchon à réponse présentielle peut se coincer à l’intérieur de la bonnette anti-vent encliquetable.Shure Incorporated 8/14 Utilisation de la pince à vêtement Accessoires Accessoires fournis Accessoires fournis DH5 noir DH5 couleur chair DH5 cacao Clip simple pour cravate RPMDL4STC/B (1) RPMDL4STC/T (1) RPMDL4STC/C (1) Capuchon à réponse pré sentielle RPMDL4FC/B (1) RPMDL4FC/T (1) RPMDL4FC/C (1) Bonnette antivent encli quetable RPMDL4SFWS/B (1) RPMDL4SFWS/T (1) RPMDL4SFWS/C (1) Bonnette en mousse RPMDL4WS/B (1) RPMDL4WS/T (1) RPMDL4WS/C (1) Fixation autocollante RPM40TS (1) RPM40TS (1) RPM40TS (1) Corps RPMDL4CASE RPMDL4CASE RPMDL4CASE Adaptateur fileté TA4F WA445 WA445 WA445 Les accessoires sont disponibles en noir (/B), couleur chair (/T) ET cacao (/C). Consulter le représentant Shure pour connaître les options disponibles.Shure Incorporated 9/14 Accessoires en option TA4F/TQG XLR Preamplifier RPM400TQG Lemo XLR Preamplifier RPM400LEMO Pièces de rechange Description Noir Couleur chair Cacao 1 Capuchon à réponse présentielle, qté. 5 RPMDL4FC/B RPMDL4FC/T RPMDL4FC/C 2 Bonnette anti-vent en mousse, qté. 3 RPMDL4WS/B RPMDL4WS/T RPMDL4WS/C 3 Bonnette anti-vent encliquetable, qté. 3 RPMDL4SFWS/B RPMDL4SFWS/T RPMDL4SFWS/C

Ensemble perchette de microphone et câble, connecteur Lemo

LM3 Ensemble perchette de microphone et câble, connecteur MTQG

câble Concep tion élec trique Pola rité Connec teur de

change À utiliser avec Câblage Illustration (côté soudure) DL4- LEMO Câble

1,6 mm avec conduct eur simple et blin dage 3 fils avec po larisa tion sup plémen taire sur broche 3 Posi tive par rap port à

masse WA416 Émetteurs ceinture Shure Lemo (AD1/ADX1- Lemo, Shure UR1MLe mo, ULXD1- Lemo) Fil rouge : Polarisation (2) Fil bleu : Audio (3) Blindage : Masse (1) DL4- MTQG Câble

1,6 mm avec 2 conduct eurs, 2 fils blin dés et blin dage 3 fils Posi tive par rap port à

masse WA430 Tous les émetteurs ceinture TA4F Shure Fil rouge : Polarisation (2) Fil bleu : Audio (3) Fil blindé : Masse (1) Blindage : Masse (ca pot) Remarque : Les conducteurs ont un revêtement de protection noir qui doit être retiré avec de l’alcool isopropylique pour voir leur couleur réelle.Shure Incorporated 11/14 Câblage TA5F pour émetteurs ceinture Lectrosonics (câblage servo po- larisé) Série Type

câble Concep tion élec trique Pola rité Connec teur de

change À utiliser avec Câblage Illustration (côté soudure) DL4- MTQG Câble

1,6 mm avec 2 conduct eurs, 2 fils blin dés et blin dage 3 fils (source sui veuse) Posi tive par rap port à

masse WA435 Émetteurs ceinture Lectrosonics TA5F Fil rouge : Polarisation (2) Fil bleu : Audio (3) Fil blindé : Masse (1) Blindage : Masse(capot) Cavalier entre 1 et 4 DL4- LEMO Câble

1,6 mm avec 2 conduct eurs, 2 fils blin dés et blin dage 3 fils (source sui veuse) Posi tive par rap port à

masse WA435 Émetteurs ceinture Lectrosonics TA5F Fil rouge : Polarisation (2) Fil bleu : Audio (3) Fil blindé : Masse (1) Blindage : Masse(capot) Cavalier entre 1 et 4 Remarque : Les conducteurs ont un revêtement de protection noir qui doit être retiré avec de l’alcool isopropylique pour voir leur couleur réelle. Connecteur MTQGShure Incorporated 12/14

Vue éclatée Remarque : veiller à souder le blindage sur le collier de masse. Vue de l’ensemble monté Caractéristiques Remarque : Toutes les valeurs des caractéristiques sont basées sur l’utilisation d’un émetteur ceinture typique avec entrée de polari sation de 5 V ou du préamplificateur RPM400MTQG. Lorsque l’amplificateur RPM400LEMO est utilisé, voir les caractéris tiques RPM400LEMO. Toutes les caractéristiques techniques ont été mesurées avec une source d'alimentation fantôme de 48 V c.c. Le micro phone fonctionne à des tensions plus basses mais au prix d'une plage dynamique et d'une sensibilité légèrement réduites. Capsule de microphone MEMS Courbe de directivité Omnidirectionnel Réponse en fréquence 20 Hz à 20 kHz Sensibilité 42,5 dBV à 1 kHz [1] Bruit propre, pondéré en A, équivalent acoustique 31 dB SPLA Rapport signal/bruit [2] 63,0 dB SPL maximum [3] 132,0 dB SPL,1 kHz avec DHT de 1 %, typique Plage dynamique 101,0 dB typiqueShure Incorporated 13/14 Appel de courant du microphone 220 µA, maximum Tension de polarisation Tension de service recommandée 5 V c.c., 2,6 V c.c. minimum Boîtier ABS moulé Polarité MTQG Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 3 par rapport à la broche 1 LEMO Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 3 par rapport à la broche 1 Diamètre du câble 1,6 mms Longueur du câble 66 po (1,67 m) Poids net DL4 15,0 g (0,53 oz.) DH5 20,0 g (0,7 oz.) [1] 1 Pa=94 dB SPL [2] Le rapport signal/bruit est la différence entre le niveau SPL de 94 dB et le niveau SPL équivalent du bruit propre pondéré A. [3] La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est équivalente au niveau de sortie de la capsule pour la valeur SPL spécifiée. DimensionsShure Incorporated 14/14 Longueur du câble Diamètre du câble Longueur du micro phone Diamètre du micro phone Longueur de la per chette DH5MT QG, DH5- LEMO 1,67 m (66 po) 1,6 mm 14,5 MM 5,2 MM 13,6 CM Homologations Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance Représentant agréé européen : Shure Europe GmbH Global Compliance Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Allemagne Téléphone : [phone] Courriel : [e-mail] www.shure.com
