| Type de produit | Microphone dynamique à main |
| Marque | Shure |
| Modèle | VP64 (VP64A et VP64AL) |
| Directivité | Omnidirectionnelle |
| Réponse en fréquence | 50 - 12 000 Hz |
| Impédance | Faible (300 Ω réels) |
| Niveau de sortie | -51,5 dBV/Pa (tension en circuit ouvert) |
| Cartouche | Dynamique à aimant néodyme, montage silentbloc |
| Grille | Semi-imperméable en acier, résistante aux intempéries |
| Boîtier | Aluminium usiné peint en noir, anneau en acier |
| Connecteur | XLR 3 broches (broche 2 chaude) |
| Alimentation | Aucune (passif) |
| Dimensions VP64A | Longueur 200 mm, diamètre 38 mm |
| Dimensions VP64AL | Longueur 244 mm, diamètre 38 mm |
| Poids (approximatif) | Environ 250 g |
| Accessoires fournis | Adaptateur articulé A57F, coupe-vent 49A130 |
| Accessoires optionnels | Câble C25E (7,6 m), adaptateurs A53M/A53HM, sac 26A13 |
| Applications | Production audio/vidéo professionnelle, interviews, reportages sportifs |
| Entretien | Nettoyage avec un chiffon doux et sec. Éviter les liquides. |
| Réparabilité | Pièces de rechange disponibles (cartouche R199, écran 37A186B, anneau 31C1605A/B) |
FOIRE AUX QUESTIONS - VP64 SHURE
Questions des utilisateurs sur VP64 SHURE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone au format PDF gratuitement ! Retrouvez votre notice VP64 - SHURE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VP64 de la marque SHURE.
MODE D'EMPLOI VP64 SHURE
Conçus pour la production audio et vidéo professionnelle, les microphones électrodynamiques à main VP64A et VP64AL sont omnidirectionnels et à haut niveau de sortie. Ils combinent des performances exceptionnelles et une prise confortable avec une apparence élégante à l'écran.
Les VP64A et VP64AL sont identiques à l'exception de la longueur de poignée. Le VP64A, de 200 mm de long, est idéal pour l'usage rapproché et peut être utilisé à l'extérieur aussi bien qu'à l'intérieur. Le VP64AL convient parfaitement aux interviews en extérieur, au reportage sportif radiodiffusé ou télévisé ainsi qu'à d'autres cas où la longueur de 244 mm est un avantage.
La configuration omnidirectionnelle assure une prise de son uniforme sur et hors axe, éliminant le besoin d'un placement très précis du micro. La série VP64A offre aussi une réponse en fréquence étudiée avec hausse de présence dans la gamme médiane supérieure, ce qui ajoute brillance et clarté à la voix. Grâce à son aimant au néodyme, la cartouche offre un niveau de sortie plus élevé et un rapport signal/bruit accru.
La cartouche est logée dans une monture isolante en caoutchouc pour plus de solidité et moins de bruits de manipulation. Elle est protégée par une grille semi-imperméable qui permet d'utiliser le micro dans les conditions climatiques les plus difficiles. Pour plus de protection contre le vent et les heurts du souffle, utiliser le coupe-vent fourni.
Avantages :
- Aimant au néodyme pour un niveau de sortie accru et un rapport signal/bruit maximal.
- Réponse en fréquence étudiée pour une clarté et une brillance optimales de la voix
- La courbe de directivité omnidirectionnelle élimine le besoin d'un placement très précis du micro
- Une monture isolante en caoutchouc pour de faibles bruits de manipulation
- Grille semi-imperméable repousse l'eau dans des conditions climatiques difficiles
- Le coupe-vent fourni procure une protection supplémentaire permettant de réduire davantage le captage des heurts du souffle et du vent.
- Prise confortable
- Apparence élégante ; idéale pour les applications filmées
• Robustesse légendaire de Shure
CARACTÉRISTIQUES
Monture silentbloc de la cartouche
Monture isolante en caoutchouc
Boîtier
Aluminium usiné peint en noir résistant avec anneau de boîtier de cartouche en acier et grille à mailles en acier
Type
Dynamique
Réponse en fréquence
50 à 12 000 Hz (voir figure 1)
line
| Hz | dB | |-------|--------| | 20 | -5 | | 50 | -3 | | 100 | -1 | | 150 | 0 | | 200 | 0 | | 500 | -1 | | 1000 | -2 | | 1500 | 0 | | 2000 | 5 | | 2500 | 10 | | 3000 | 5 | | 4000 | 0 | | 5000 | -5 | | 6000 | -10 | | 7000 | -15 | | 8000 | -20 | | 9000 | -25 | | 10000 | -30 | | 15000 | -40 | | 20000 | -50 |RÉPONSE EN FRÉQUENCE TYPIQUE FIGURE 1
Courbe de directivité
Omnidirectionnelle
Impédance
Faible (300 Ω réels)
Niveau de sortie (à 1000 Hz)
Tension en circuit ouvert -5.1,5 dB/V/8 a1(2/7)Pa V2*7.m.V.)*
*1 Pascal=94 dB SPL

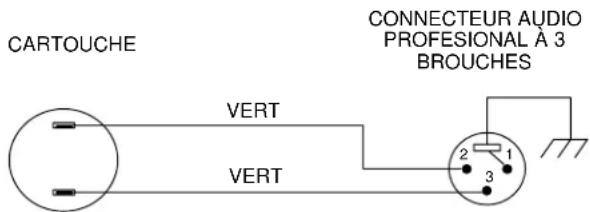

Mise en phase
Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2 par rapport à la broche 3 (voir figure 2)
BRANCHEMENTS INTERNES
FIGURE 2

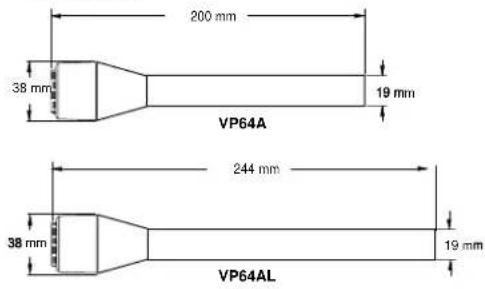

Dimensions
Voir figure 3
Autorisé à porter la marque CE. Conforme à la directive CEM européenne 89/336/CEE. Conforme aux critères applicables de test et de performances de la norme européenne EN 55103 (1996) parties 1 et 2 pour les environnements résidentiels (E1) et d'industrie légère (E2).
ACCESSOIRES FOURNIS
Adaptateur articulé A57F.
Coupe-vent 49A130.
ACCESSOIRES EN OPTION
7,6 m Câble C25E. Adaptateur articulé à isolation ..... A53M, A53HM Sac de microphone 26A13.
PIÈCES DE RECHANGE
Cartouche R199....
Écran 37A186B.
Anneau de boîtier de cartouche (VP64A) 31C1605A
Anneau de boîtier de cartouche (VP64AL) .. 31C1605B
Élément fiche 90C1984
Pour plus de détails sur les réparations ou les pièces, contacter le service Entretien Shure au 1-800-516-2525. À l'extérieur des États-Unis, contacter le centre de réparations Shure agréé.
