| Tipo de producto | Micrófono dinámico de mano |
| Marca | Shure |
| Modelo | VP64 (VP64A y VP64AL) |
| Directividad | Omnidireccional |
| Respuesta de frecuencia | 50 - 12 000 Hz |
| Impedancia | Baja (300 Ω reales) |
| Nivel de salida | -51,5 dBV/Pa (tensión en circuito abierto) |
| Cápsula | Dinámica de imán neodimio, montaje silenblock |
| Rejilla | Semimpermeable de acero, resistente a la intemperie |
| Carcasa | Aluminio mecanizado pintado en negro, anillo de acero |
| Conector | XLR 3 pines (pin 2 caliente) |
| Alimentación | Ninguna (pasivo) |
| Dimensiones VP64A | Longitud 200 mm, diámetro 38 mm |
| Dimensiones VP64AL | Longitud 244 mm, diámetro 38 mm |
| Peso (aproximado) | Aproximadamente 250 g |
| Accesorios incluidos | Adaptador articulado A57F, antiviento 49A130 |
| Accesorios opcionales | Cable C25E (7,6 m), adaptadores A53M/A53HM, funda 26A13 |
| Aplicaciones | Producción audiovisual profesional, entrevistas, reportajes deportivos |
| Mantenimiento | Limpieza con un paño suave y seco. Evitar líquidos. |
| Reparabilidad | Piezas de repuesto disponibles (cápsula R199, pantalla 37A186B, anillo 31C1605A/B) |
Preguntas frecuentes - VP64 SHURE
Preguntas de los usuarios sobre VP64 SHURE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Micrófono en formato PDF gratis! Encuentra tus instrucciones VP64 - SHURE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. VP64 de la marca SHURE.
MANUAL DE USUARIO VP64 SHURE
Los modelos VP64A y VP64AL son micrófonos dinámicos de mano omnidirecciones y de señal de salida alta diseñados para producciones profesionales de audio y de video. Combinan un rendimiento excepcional y sensación cómoda con una apariencia atractiva en cámara.
Los modelos VP64A y VP64AL son idénticos entre sí, salvo en el largo de sus manijas. El VP64A mide 200 mm de largo, es ideal para uso a poca distancia de la fuente y puede usarse tanto a la intemperie como bajo techo. El VP64AL es útil para llevar a cabo entrevistas, narraciones de eventos deportivos y otras situaciones en las cuales el largo de 244 mm representa una ventaja.
El patrón de captación omnidireccional permite una captación uniforme de fuentes sonoras sobre el eje de captación o fuera de éste, eliminando la necesidad de hacer ajustes críticos en la posición del micrófono. Los micrófonos serie VP64A también tienen una respuesta de frecuencia ajustada con un aumento de frecuencias de presencia en la banda intermedia que añade resolución y claridad a la voz. La cápsula utiliza un imán de neodimio para producir una señal de salida más intensa y aumentar la relación de señal a ruido.
La cápsula está rodeada en un montaje aislante de caucho que aumenta su resistencia y reduce el ruido de manipulación. Está protegida por una rejilla resistente al agua que permite usar el micrófono en las condiciones climáticas más difíciles. Para ayudar a eliminar el sonido del aliento o chasquidos, utilice la pantalla provista.
Características
- Imán de neodimio para producir una señal de salida más intensa y aumentar la relación de señal a ruido
- Respuesta de frecuencia diseñada para la captación clara y natural de la voz humana
- El patrón omnidireccional de captación elimina la necesidad de hacer ajustes críticos en la posición del micrófono
- Montaje aislante de caucho para reducir los ruidos por manipulación
- La rejilla repele el agua bajo condiciones climáticas difíciles
- La pantalla provista proporciona protección adicional para reducir los ruidos del aliento y del viento
- Sensación cómoda
- Apariencia atractiva; ideal para uso en cámara
• La resistencia legendaria de Shure
ESPECIFICACIONES
Soporte amortiguado del cartucho
Montaje aislante de caucho
Caja
Aluminio duradero pintado de negro con anillo de caja de acero para la cápsula y rejilla de acero
Tipo
Dinámico
Respuesta de frecuencia
50 a 12.000 Hz (vea la Figura 1)
line
| Hz | dB | |-------|--------| | 20 | -10 | | 50 | -5 | | 100 | 0 | | 150 | 0 | | 200 | 0 | | 500 | 0 | | 1000 | 0 | | 1500 | 5 | | 2000 | 10 | | 2500 | 5 | | 3000 | 0 | | 4000 | -5 | | 5000 | -10 | | 6000 | -15 | | 7000 | -20 | | 8000 | -25 | | 9000 | -30 | | 10000 | -35 | | 15000 | -5 | | 20000 | -15 |RESPUESTA DE FRECUENCIA TIPICA FIGURA 1
Patrón polar
Omnidireccional
Impedancia
Baja (300 Ω real)
Nivel de salida (a 1000 Hz)
Voltaje de circuito abierto: -51,5 dB (2,7 mV)*
*1 Pascal=94 dB SPL

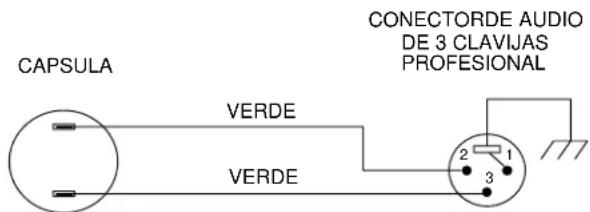

Fasaje
Una presión positiva en el diafragma del micrófono produce un voltaje positivo en la clavija 2 con respecto a la clavija 3 (vea la Figura 2)
Califica para llevar las marcas CE. Cumple la directiva europea 89/336/EEC de compatibilidad electromagnética. Se ajusta a los criterios correspondientes de verificación y funcionamiento establecidos en la norma europea EN 55103 (1996), partes 1 y 2, para zonas residenciales (E1) y zonas de industria ligera (E2).
ACCESORIOS SUMINISTRADOS
Adaptador giratorio A57F....
Pantalla 49A130.
7.6 m Cable C25E....
Adaptador giratorio aislante ..... A53M, A53HM
Bolsa para micrófono 26A13.
REPUESTOS
Cápsula R199.
Pantalla 37A186B.
Anillo de caja de cápsula (VP64A) 31C1605A
Anillo de caja de cápsula (VP64AL) ..... 31C1605B
Elemento de enchufe 90C1984
Para información adicional acerca del servicio o repuestos, llame al Departamento de servicio Shure al teléfono 1-800-516-2525. Fuera de los EE.UU., llame al servicentro autorizado de productos Shure.
COMPONENTI DI RICAMBIO
Capsula R199.
Schermo 37A186B.
