MODE D'EMPLOI MX392 SHURE

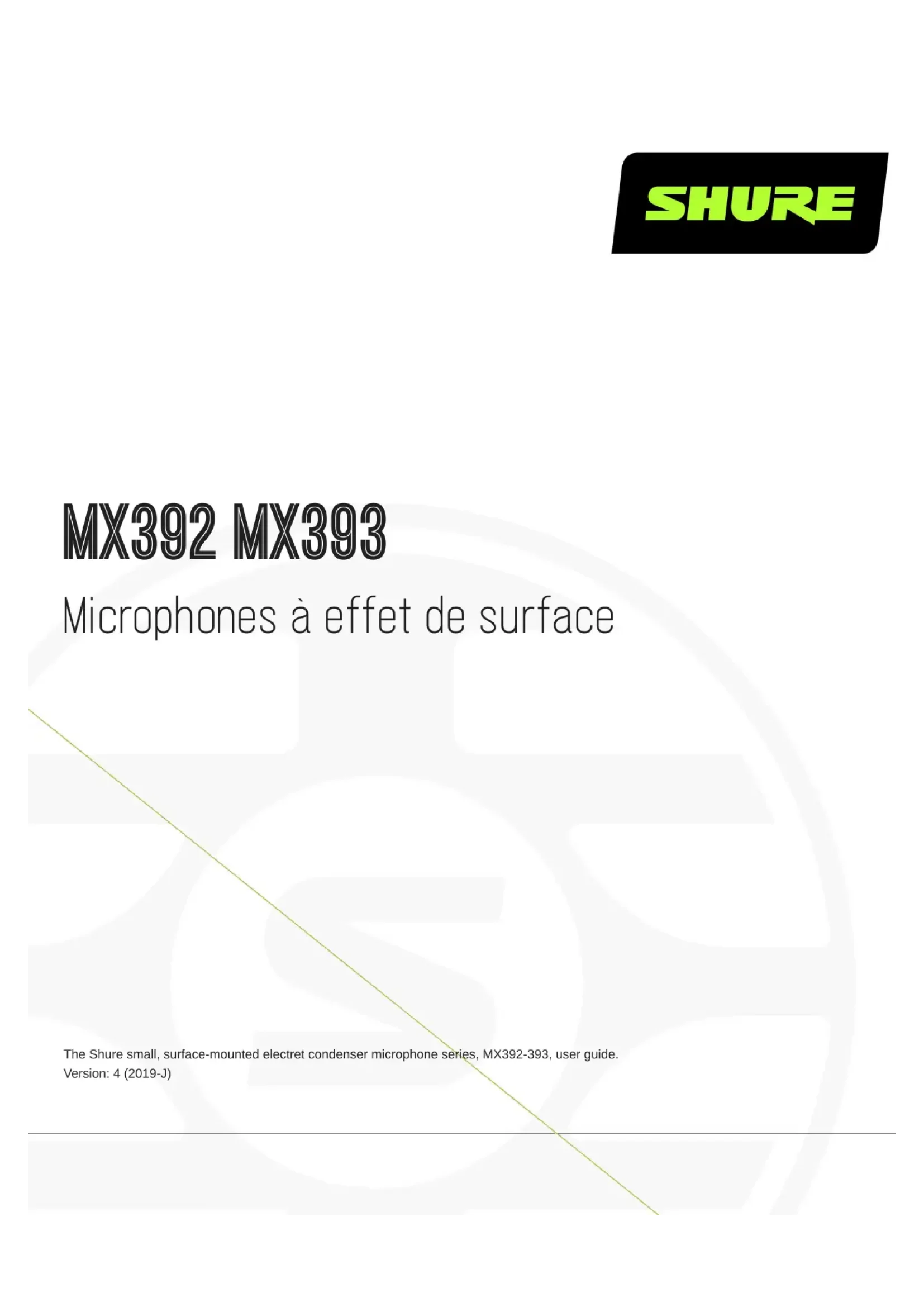

MX392 MX393 Microphones à effet de surface The Shure small, surface-mounted electret condenser microphone series, MX392-393, user guide. Version: 4 (2019-J)Shure Incorporated 2/16 Table of Contents MX392 MX393Microphones à effet de surface 3 Description générale 3 Caractéristiques 3 Variantes 3 Capsules interchangeables 3 Installation permanente 5 MX392 et MX393 5 Placement du microphone 6 MX392BE 6 Configuration 8 Micro-interrupteurs 8 Schéma de câblage 8 Configuration du bouton de coupure du son 9 Raccordement à un mélangeur automatique 10 Câblage logique 10 Configuration de la sortie COUPURE pour le mode fugi tif permanent 11 Peinture 11 Caractéristiques 12 Accessoires fournis 15 Homologations 15Shure Incorporated 3/16

MX392 MX393 Microphones à effet de surface Description générale Les Shure Microflex série MX300 sont des microphones électrostatiques à effet de surface conçus principalement pour les tables de conférence, les scènes et les lutrins. Grâce à leur haute sensibilité et leur plage de fréquences étendue, ils sont parti culièrement indiqués pour la captation de la voix en sonorisation ou dans le cadre d’enregistrements. Les capsules interchan geables assurent une plus grande souplesse d'utilisation et permettent de modifier aisément l’angle de captation du micro phone en fonction des besoins. Les modèles MX392 et MX393 comportent un préamplificateur interne. Les microphones série MX300 tirent partie de l’effet de surface qui permet de doubler le niveau de pression acoustique. Placé près d'une surface réfléchissante assez grande, le microphone présente une sensibilité accrue de 6 dB et un rapport son di rect/son réverbéré augmenté de 3 dB environ. Caractéristiques Le MX392, le MX392BE et le MX393 sont équipés d’une entrée/sortie logique programmable. Qui plus est, ces produits offrent les avantages suivants : Courbe plate de réponse en fréquence dans toute la plage de la voix pour un son non coloré Capsules interchangeables offrant un choix de directivités pour chaque application Design lisse et extra plat pour montage en surface Bouton de coupure du son programmable Voyant à LED Entrée/sortie logique pour télécommande ou utilisation avec des mixeurs automatiques Filtrage RF Variantes La courbe de directivité de la capsule incluse est indiquée par le suffixe du numéro de modèle : /C Cardioïde /S Supercardioïde /O Omnidirectionnel /N Capsule non comprise ®Shure Incorporated 4/16 Capsules interchangeables Les microphones Microflex utilisent des capsules interchangeables qui permettent de choisir la courbe de directivité pour diffé rentes installations.Shure Incorporated 5/16

Courbes de directivité des capsules Installation permanente MX392 et MX393 Enlever la grille pour accéder aux trous de montage. Découper des fentes dans les coussinets. Faire glisser le microphone vers l'avant pour engager les vis dans les fentes.Shure Incorporated 6/16

Remarque:En cas de sortie du câble à l’arrière, ne percer que les deux trous extérieurs. Placement du microphone Pour obtenir une courbe de réponse en basse fréquence et une réjection des bruits de fond optimales, placer le microphone sur une grande surface plane, comme un plancher, une table ou un lutrin. Pour réduire la réverbération, éviter les surfaces réfléchissantes au-dessus ou sur le côté du microphone, par exemple les bords biseautés des lutrins ou des étagères suspendues. MX392BE Une fois leur emplacement déterminé, les microphones peuvent être installés de manière définitive. Commencer par percer un trou à l’endroit choisi pour permettre au câble sortant par le dessous d’être acheminé sans être vu. Ensuite, utiliser l’adhésif sensible à la pression pour maintenir le microphone fermement en place. Perçage du trou : Déterminer la zone à percer pour le câble sortant par le dessous et percer un trou de 12,7 mm (1/2 in) de diamètre. Re tirer tous les débris de la surface d’installation. Faire passer le câble par le trou percé. Connecter le câble à un mélangeur ou une sono.Shure Incorporated 7/16

Adhésif sensible à la pression Nettoyer minutieusement la zone d’application avec le tampon imbibé d’alcool fourni. L’élimination de la poussière per mettra au microphone de bien adhérer. Retirer le dos de l’adhésif et mettre délicatement le microphone en place. Une fois le microphone en place, appliquer une pression ferme dessus. Remarque:L’adhésif sensible à la pression sera extrêmement difficile à déplacer une fois que la pression aura été appliquée. Vue du dessous du MX392BE/C avec ventouses adhésives Réacheminement des câbles pour une sortie par le dessous (si votre MX392 n’est pas un MX392BE) Enlever la grille. Débrancher les fils des bornes à vis.Shure Incorporated 8/16

Saisir la gaine en caoutchouc à moins de 1,3 cm du boîtier à l'aide d'une pince plate. Faire tourner la gaine et le câble vers la gauche pour dégager le connecteur du support en « L » fileté. Enlever le câble du boîtier du microphone. Insérer le câble dans le trou d'accès sur le dessous du microphone. Faire passer le connecteur du câble dans le trou et l'enfiler dans le support en « L ». Si on le souhaite, il est possible de rattacher le soulagement de tension en caoutchouc à l'extrémité du câble ou de l'enlever du câble avant du fixer au support. Rebrancher les fils sur les bornes à vis appropriées du circuit imprimé. Placer le bouchon en caoutchouc rond fourni dans la sortie de câble latérale inutilisée. Remettre la grille et l'écran de mousse en place. Faire passer le câble à travers le trou de la surface de montage. Fixer le microphone à la surface de montage. Configuration Micro-interrupteurs Utiliser les micro-interrupteurs pour configurer les réglages logiques et définir le comportement du bouton de coupure du son. Les microinterrupteurs sont recouverts à l’usine d’un morceau de ruban adhésif transparent. Enlever le ruban adhésif pour changer les réglages d’interrupteur. ARRÊT (défaut usine) ON 1 Fugitif Bascule 2 Appuyer pour couper le son Appuyer pour parler

Bouton de coupure du son activé; le voyant à LED s’allume quand le micro est actif Bouton de coupure du son désactivé (micro toujours acti vé); la borne logique contrôle le voyant à LED 4 -- -- Schéma de câblage REMARQUE : Les masses audio et logique sont branchées à la base du micro.Shure Incorporated 9/16 Configuration du bouton de coupure du son Utiliser les micro-interrupteurs 1 et 2 pour configurer le bouton de coupure du son, comme suit. Veiller à régler le micro-interrupteur 3 sur off (défaut usine) de façon à ce que le bouton de coupure du son contrôle le son à partir du microphone. Fonction d'interrupteur Réglage des microinter rupteurs Mode fugitif : appuyer pour couper le son (réglage usine). Mode fugitif : appuyer pour parler Mode bascule : (appuyer pour activer/désactiver) : le micro est actif quand il est mis sous tensionShure Incorporated 10/16

Fonction d'interrupteur Réglage des microinter rupteurs Mode bascule : (appuyer pour activer/désactiver) : le micro est désactivé quand il est mis sous tension Raccordement à un mélangeur automatique Utiliser ces réglages pour raccorder le microphone à un mélangeur automatique ou un autre appareil qui coupe le son et contrôle le voyant à LED. Connecter les fils logiques au mélangeur automatique. Raccorder l'ENTRÉE LED à la sortie gate pour que le voyant à LED s'allume quand le canal est activé. Régler le microinterrupteur 3 sur on. Ceci désactive le bouton de coupure du son (le microphone laisse passer le si gnal audio, que l'on appuie sur le bouton ou non). Régler le microinterrupteur 1 pour configurer la façon dont le bouton de coupure du son transmet la logique de COU PURE : Fugitif : appuyer = 0 V c.c., relâcher = 5 V c.c. Bascule : initial = 5 V c.c., appuyer = 0 V c.c.Shure Incorporated 11/16

Câblage logique Vert (MASSE LOGIQUE) : pour la connexion à la masse logique, d’un mixeur automatique, d’un commutateur ou d’un autre appareil. Orange (ENTRÉE LED) : Régler le microinterrupteur 3 sur on pour utiliser l’ENTRÉE LED. Lorsqu’il est connecté à la MASSE LOGIQUE, le voyant à LED s’allume. Blanc (SORTIE COUPURE) : délivre un signal logique TTL (0 V c.c. ou 5 V c.c.) en réponse au bouton de coupure du son. Régler le microinterrupteur 1 pour le mode fugitif ou bascule. Quand l’alimentation fantôme est appliquée, la logique s’initialise à la valeur haute (5 V c.c.). Le microinterrupteur 2 n’a aucun effet sur la sortie COUPURE. Configuration de la sortie COUPURE pour le mode fugitif permanent Utiliser la modification suivante dans les situations où l'interface logique requiert une fermeture fugitive de la sortie COUPURE, mais que l'utilisateur veut que le bouton de coupure du son fasse alterner le microphone (micro-interrupteur 1 ON, 3 OFF) : Accéder au circuit imprimé à l'intérieur de la base du microphone. Enlever la résistance en R45 et la remettre à l'emplacement R46.Shure Incorporated 12/16

Peinture A Protection anti-peinture en plastique fournie B Retenue C Grille D Protection en mousse E Ruban adhésif de masquage fourni F Bouchon en caoutchouc fourni Enlever l'écran de mousse de la grille avant de la peindre. Nettoyer les surfaces à peindre avec de l'alcool dénaturé ou du naphte. Pour éviter de colmater les trous de la grille, appliquer la peinture en couches minces. Important : éliminer la peinture des bords inférieurs de la grille à l’aide d’un papier abrasif fin. Ceci permet d'assurer la continuité électrique pour un blindage correct. Caractéristiques Toutes les mesures sont effectuées avec le micro monté sur une surface en bois. (76 x 76 cm) Type Condensateur à électret Réponse en fréquence 50–17000 HzShure Incorporated 13/16 Courbe de directivité MX392/C, MX392BE/C, MX393/C Cardioïde MX392/S, MX392BE/S, MX393/S Supercardioïde MX392/O, MX392BE/O, MX393/O Omnidirectionnel Impédance de sortie 180 Ω Configuration de sortie Symétrique active Sensibilité à 1 kHz, tension en circuit ouvert Cardioïde –30 dBV/Pa Supercardioïde –28 dBV/Pa Omnidirectionnel –22 dBV/Pa 1 Pa=94 dB SPL SPL maximum 1 kHz avec DHT de 1 %, Charge de 1 kΩ Cardioïde 119 dB Supercardioïde 118 dB Omnidirectionnel 111 dB Bruit propre pondéré en A Cardioïde 23 dB SPL Supercardioïde 21 dB SPL Omnidirectionnel 15 dB SPL Rapport signal/bruit Mesuré à 94 dB SPL à 1 kHz Cardioïde 71 dB Supercardioïde 73 dB Omnidirectionnel 80 dB Plage dynamique Charge de 1 kΩ, à 1 kHz 96 dB Rejet en mode commun 10 Hz à 100 kHzShure Incorporated 14/16 45 dB, minimum Niveau d'écrêtage avec DHT de 1 % –6 dBV (0,5 V) Polarité Une pression acoustique positive sur le diaphragm produit une tension positive sur la broche 2 par rap port à la broche 3 du connecteur XLR de sortie Interrupteur de coupure audio 50–20000 Hz –50 dB minimum Connexions logiques ENTRÉE DEL Bas niveau activé (≤1,0 V), compatible TTL. Tension maximum absolue : 0,7 V à 50 V. LOGIC- OUT Bas niveau activé (≤0,5 V), chute à 20 mA, compatible TTL. Tension maximum absolue : 0,7 à 24 V (jusqu'à 50 V à 3 kΩ). Câble MX392 Câble fixe de 3½ m (12 pi) avec paire audio blindée et trois conducteurs pour la commande logique, sans ter minaison MX392BE Câble fixe de 3½ m (12 pi) avec paire audio blindée et trois conducteurs pour la commande logique, sans ter minaison, sortie par le dessous MX393 Câble détachable de 3½ m (12 pi) avec connecteur audio à 3 broches Poids 172 g (0,38 lb) Environnement Température de fonctionnement -18-57 °C(0-135 °F) Température de stockage -29-74 °C(-20-165 °F) Humidité relative 0-95% Alimentation 11-52V c.c. ,2,0 mAShure Incorporated 15/16 Accessoires fournis Dispositif de protection pour la peinture 80C514 Dispositif de protection des interrupteurs pour la peinture 80A541 Lot de 5 ventouses en caoutchouc avec disques adhésifs RPM470 Homologations Conforme aux exigences essentielles de toutes les directives européennes applicables.Shure Incorporated 16/16 Autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visiter www.shure.com La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique Service : Homologation EMEA Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Allemagne Téléphone : [phone] Télécopie : [phone] Courriel : [e-mail]
