Series Four NV-4IC8 - Haut-parleur NUVO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable au plafond
Marque	NUVO
Modèle	Series Four NV-4IC8
Diamètre de découpe	246 mm (9,69 po)
Diamètre hors tout	246 mm (9,69 po)
Profondeur	114 mm (4,49 po)
Grille	Magnétique, sans encadrement
Installation	Encastrable, nécessite découpe ronde
Fixation	Vis de fixation de déflecteur incluses
Câblage	Bornes à vis pour câble dénudé
Utilisation recommandée	Grandes pièces, basses intenses
Contenu de l'emballage	Haut-parleur, grille, gabarit de découpe, vis
Garantie	À vie (haut-parleurs passifs)
Entretien	Nettoyage avec chiffon doux sec
Sécurité	Installation par un professionnel recommandée
Réparabilité	Garantie à vie couvre les défauts de fabrication

FOIRE AUX QUESTIONS - Series Four NV-4IC8 NUVO

Comment installer le haut-parleur NV-4IC8 dans un plafond existant ?

Utilisez le gabarit fourni pour tracer la découpe (246 mm). Coupez le plâtre, dénudez les câbles et fixez-les aux bornes. Insérez le haut-parleur dans le trou, serrez les vis de fixation pour le maintenir, puis placez la grille magnétique.

Quelle est la taille de découpe nécessaire pour ce modèle ?

Le diamètre de découpe est de 246 mm (9,69 pouces). Utilisez le gabarit de découpe inclus pour un tracé précis.

Comment fixer les câbles au haut-parleur ?

Dénudez les extrémités des câbles sur environ 10 mm. Insérez-les dans les bornes à vis situées à l'arrière du haut-parleur et serrez les vis pour assurer un bon contact.

La grille est-elle amovible ? Comment la retirer ?

Oui, la grille est magnétique et se retire en tirant doucement. Aucun outil n'est nécessaire. Remettez-la en place après l'installation.

Le haut-parleur est-il compatible avec un amplificateur standard ?

Oui, il s'agit d'un haut-parleur passif. Il doit être connecté à un amplificateur ou récepteur audio compatible avec une impédance standard (généralement 8 ohms, mais vérifiez les spécifications de votre ampli).

Quelle est la profondeur nécessaire dans le plafond ?

La profondeur du haut-parleur est de 114 mm (4,49 pouces). Assurez-vous que l'espace sous le plafond est suffisant pour accueillir cette profondeur.

Comment entretenir le haut-parleur ?

Nettoyez la grille et le boîtier avec un chiffon doux et sec. Évitez les produits chimiques ou l'eau qui pourraient endommager les composants.

La garantie couvre-t-elle les dommages accidentels ?

La garantie à vie couvre les défauts de fabrication, mais pas les dommages accidentels, les installations incorrectes ou l'usure normale. Consultez les conditions sur le site de Legrand.

Peut-on peindre la grille ?

La grille est peignable. Retirez-la, appliquez une peinture acrylique en couches fines et uniformes, en évitant de boucher les trous. Laissez sécher complètement avant de la remettre.

Que faire si le haut-parleur ne produit aucun son ?

Vérifiez les connexions câblage et l'alimentation de l'amplificateur. Assurez-vous que le canal de l'ampli est actif. Testez le haut-parleur sur une autre sortie. Si le problème persiste, contactez le support.

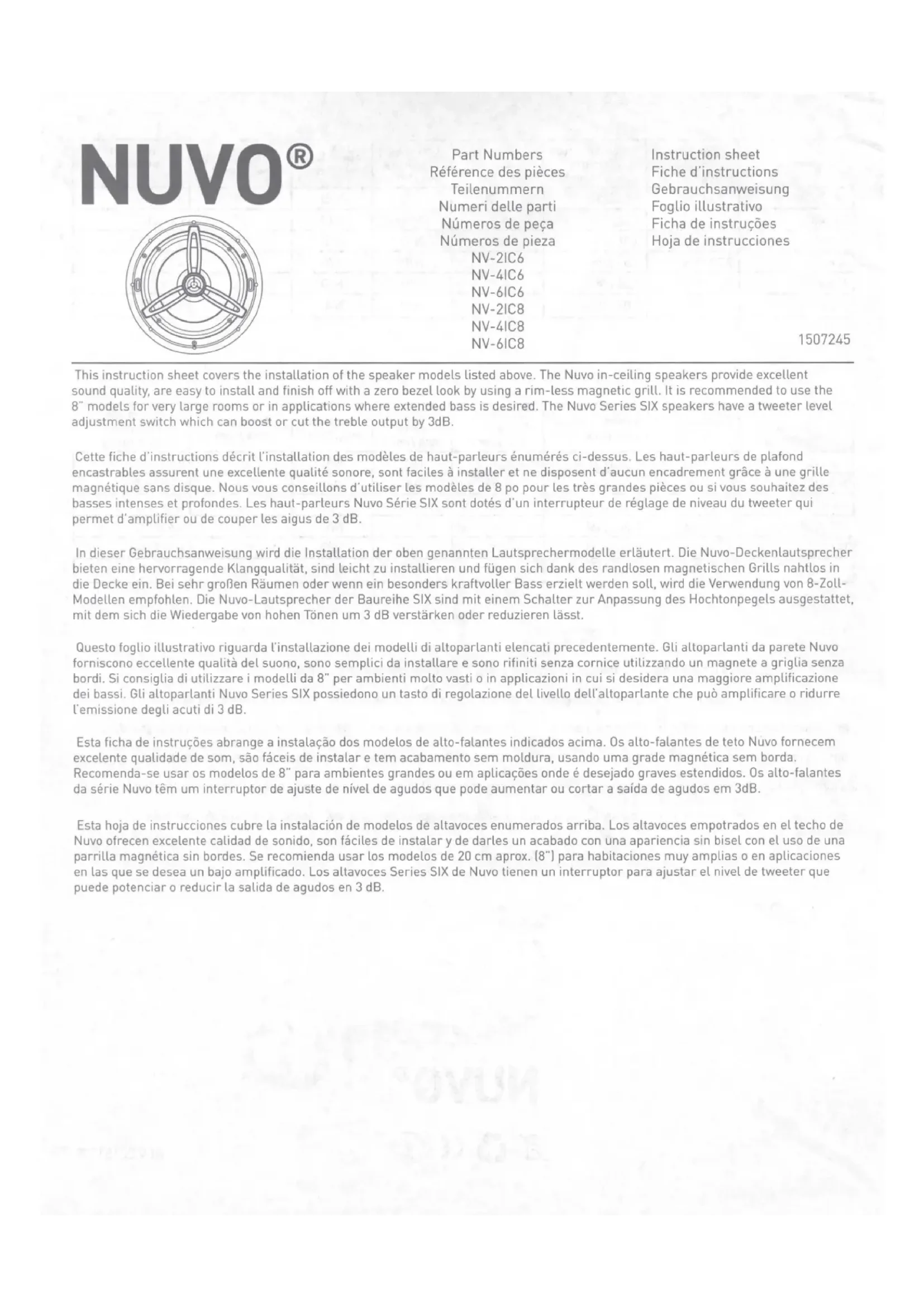

MODE D'EMPLOI Series Four NV-4IC8 NUVO

Part Numbers Référence des pièces

Teilenummern Numeri delle parti

Números de peça

Números de pieza

NV-2IC6

NV-4IC6

NV-6IC6

NV-2IC8

NV-4IC8

NV-6IC8

Instruction sheet

Fiche d'instructions

Gebrauchsanweisung

Foglio illustrativo

Ficha de instruções

Cette fiche d'instructions décrit l'installation des modèles de haut-parleurs énumérés ci-dessus. Les haut-parleurs de plafond encastrables assurent une excellente qualité sonore, sont faciles à installer et ne disposent d'aucun encadrement grâce à une grille magnétique sans disque. Nous vous conseillons d'utiliser les modèles de 8 po pour les très grandes pièces ou si vous souhaitez des basses intenses et profondes. Les haut-parleurs Nuvo Série SIX sont dotés d'un interrupteur de réglage de niveau du tweeter qui permet d'amplifier ou de couper les aigus de 3 dB.

ÉTAPE 1 : Placer le gabarit de découpe du haut-parleur à l'endroit où le haut-parleur doit être installé. Aligner le gabarit avec les appareils environnants tels que les éclairages et les bouches d'aération, tracer les contours du gabarit à l'aide d'un crayon (Schéma 2) puis couper en suivant la ligne (Schéma 3). REMARQUE : Gabarit de haut-parleur de 246 mm représenté par le schéma 2.

ÉTAPE 2 : Dénuder et fixer les câbles du haut-parleur sur le haut-parleur avant de l'insérer dans le trou. Les haut-parleurs Série Deux, Série Quatre et Série Six utilisent différentes sorties haut-parleur. Le Série Six est représenté. (Schéma 4)

ÉTAPE 3 : Placer le haut-parleur dans le trou découpé, serrer les vis de fixation de déflecteur et installer la grille sur le haut-parleur pour terminer l'installation. (Schéma 5)

Modèle	Découpe po / (mm)	Dimensions hors tout de la découpe po / (mm)	Hauteur de la découpe po / (mm)	Largeur de la découpe po / (mm)	Hauteur hors tout po / (mm)	Largeur hors tout po / (mm)	Profondeur du haut-parleur po / (mm)
NV-2IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,61 (117)

Modell	Breite Ausschnitt in / (mm)	Gesamtgröße Ausschnitt in / (mm)	Höhe Ausschnitt in / (mm)	Breite Ausschnitt in / (mm)	Gesamthöhe in / (mm)	Gesamtbreite in / (mm)	Lautsprechertiefe in / (mm)
NV-2IC6	7,99 (203)	9,06 (230)	k. A.	k. A.	k. A.	k. A.	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	k. A.	k. A.	k. A.	k. A.	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	k. A.	k. A.	k. A.	k. A.	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	k. A.	k. A.	k. A.	k. A.	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	k. A.	k. A.	k. A.	k. A.	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	k. A.	k. A.	k. A.	k. A.	4,61 (117)

Modello	Sagoma rotonda pollici / (mm)	Dimensione totale rotondo pollici / (mm)	Altezza sagoma pollici / (mm)	Ampiezza sagoma pollici / (mm)	Altezza totale pollici / (mm)	Ampiezza totale pollici / (mm)	Profondità dell'altoparlante pollici / (mm)
NV-2IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,61 (117)
Modelo	Recorte circular pol. / (mm)	Dimensões totais circulares pol. / (mm)	Altura do recorte pol. / (mm)	Largura do recorte pol. / (mm)	Altura total pol. / (mm)	Largura total pol. / (mm)	Profundidade do alto-falante pol. / (mm)
NV-2IC6	7,99 (203)	9,06 (230)	N/D	N/D	N/D	N/D	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	N/D	N/D	N/D	N/D	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	N/D	N/D	N/D	N/D	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	N/D	N/D	N/D	N/D	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	N/D	N/D	N/D	N/D	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	N/D	N/D	N/D	N/D	4,61 (117)

Modelo	Corte redondo pulg./(mm)	Tamaño redondo total pulg./(mm)	Altura del corte pulg./(mm)	Ancho del corte pulg./(mm)	Altura total pulg./(mm)	Ancho total pulg./(mm)	Profundidad del altavoz pulg./(mm)
NV-2IC6	7,99 (203)	9,06 (230)	N/C	N/C	N/C	N/C	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	N/C	N/C	N/C	N/C	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	N/C	N/C	N/C	N/C	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	N/C	N/C	N/C	N/C	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	N/C	N/C	N/C	N/C	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	N/C	N/C	N/C	N/C	4,61 (117)

Les haut-parleurs passifs Nuvo sont garantis à vie, sauf exception ; pour plus de détails, rendez-vous sur www.legrand.us.
