Series Two NV-2IC6-DVC - Haut-parleur NUVO - Notice d'utilisation et mode d'emploi gratuit

Marque	NUVO
Modèle	Series Two NV-2IC6-DVC
Type de produit	Haut-parleur encastrable de plafond
Nombre de tweeters	1
Nombre de boomers	2
Matériau du boomer	Polypropylène (Poly)
Matériau du tweeter	Soie
Taille du boomer	6,5 pouces (165 mm)
Taille du tweeter	0,5 pouce (13 mm)
Impédance	8 ohms
Sensibilité	86 dB
Puissance nominale (RMS)	50 W
Réponse en fréquence	55 Hz - 20 kHz (+/- 3 dB)
Dimensions de découpe	8,07 pouces (205 mm) de diamètre
Dimensions hors tout	9,06 pouces (230 mm) de diamètre
Profondeur	3,82 pouces (97 mm)
Réglage du tweeter	Interrupteur de réglage de niveau (+/- 3 dB)
Grille	Magnétique, sans cadre
Installation	Encastrée au plafond, gabarit fourni
Garantie	À vie (sauf exceptions, voir Legrand.us)
Entretien	Nettoyer avec un chiffon doux et sec

FOIRE AUX QUESTIONS - Series Two NV-2IC6-DVC NUVO

Comment installer le haut-parleur NV-2IC6-DVC ?

Placez le gabarit de découpe à l'endroit souhaité, tracez le contour, découpez le trou, dénudez les fils et fixez-les au haut-parleur, puis insérez le haut-parleur dans le trou et serrez les vis de fixation. Enfin, installez la grille magnétique.

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance nominale RMS est de 50 W. Utilisez un amplificateur adapté, de préférence avec une puissance comprise entre 30 et 100 W RMS pour éviter la distorsion.

Quelles sont les dimensions de découpe nécessaires ?

La découpe doit avoir un diamètre de 8,07 pouces (205 mm). Le diamètre hors tout est de 9,06 pouces (230 mm) et la profondeur du haut-parleur est de 3,82 pouces (97 mm).

Le haut-parleur est-il compatible avec une installation en extérieur ?

Non, ce modèle est conçu pour une installation encastrée en intérieur, au plafond. Il n'est pas adapté à une utilisation en extérieur ou dans des environnements humides.

Que faire si le son est trop aigu ou trop sourd ?

Le haut-parleur est doté d'un interrupteur de réglage du tweeter permettant d'amplifier ou de couper les aigus de 3 dB. Ajustez ce commutateur selon vos préférences.

La grille est-elle amovible ?

Oui, la grille est magnétique et sans cadre, ce qui permet de la retirer facilement pour accéder au haut-parleur sans outil.

Quelle est l'impédance du haut-parleur ?

L'impédance est de 8 ohms, ce qui est standard pour la plupart des amplificateurs Hi-Fi et home cinéma.

Y a-t-il une garantie et comment l'activer ?

Les haut-parleurs Nuvo sont garantis à vie, sauf exceptions. Pour plus de détails et pour enregistrer votre produit, rendez-vous sur le site www.legrand.us.

Puis-je utiliser ce haut-parleur dans une salle de bain ?

Non, ce haut-parleur n'est pas conçu pour les environnements humides. Il risque d'être endommagé par l'humidité. Utilisez-le uniquement dans des pièces sèches.

Comment nettoyer le haut-parleur ?

Nettoyez la grille et le haut-parleur avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau, car cela pourrait endommager les composants.

MODE D'EMPLOI Series Two NV-2IC6-DVC NUVO

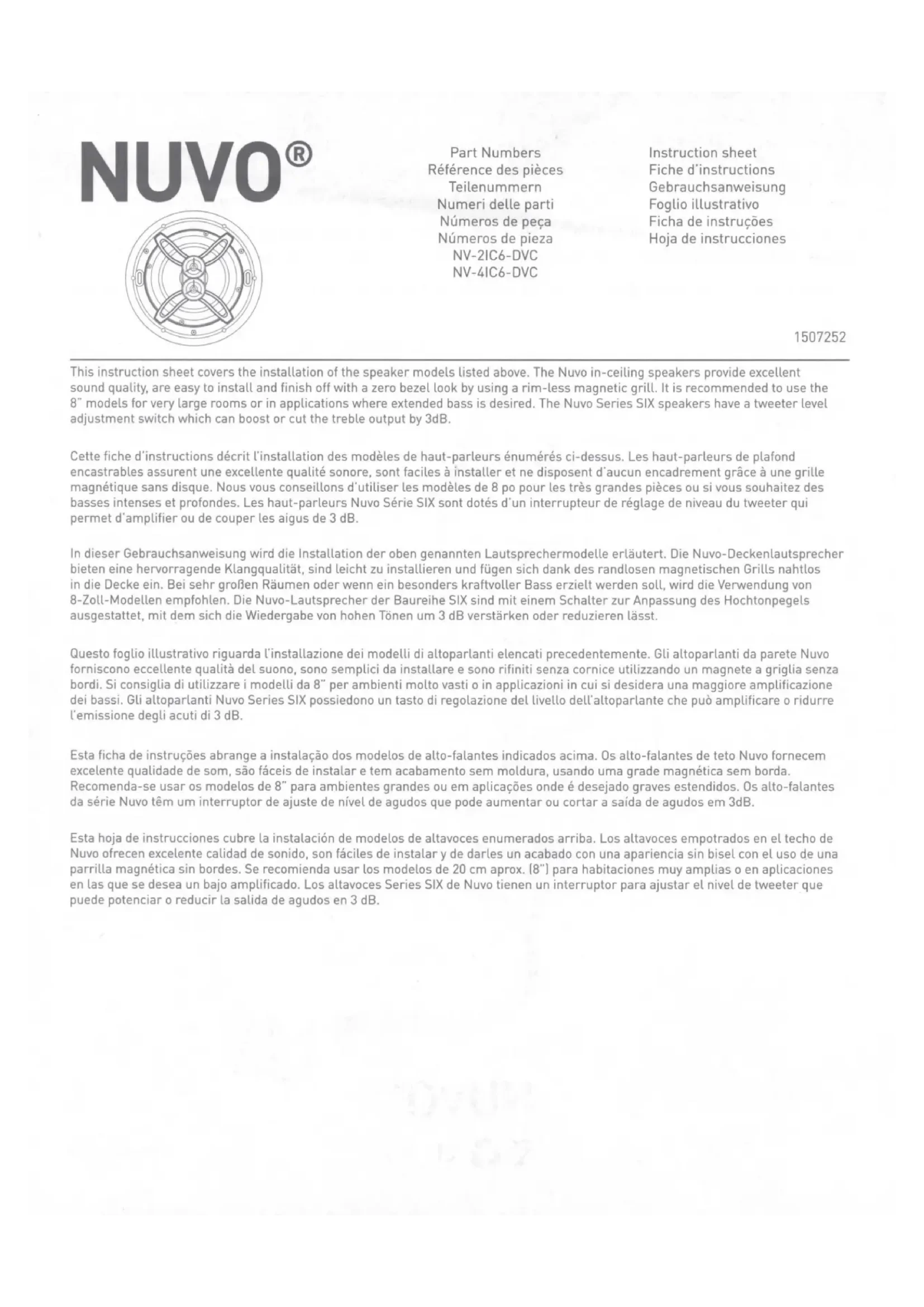

Cette fiche d'instructions decrit l'installation des modeles de haut-parleurs enumeres ci-dessus. Les haut-parleurs de plafond encastrables assurent une excellente qualite sonore, sont faciles a installer et ne disposent d'aucun encadrement grace a une grille magnetique sans disque. Nous youe conseillons d'utiliser les modeles de 8 po pour les tres grandes pieces ou si youe souhaitez des basses intenses et profondes. Les haut-parleurs Nuvo Serie SIX sont dotes d'un interrupteur de reglage de niveau du tweeteter qui permet d'amplifier ou de couper les aigus de 3 dB.

ETAPE 1: Placer le gabarit de decouple du haut-parleur à l'endetroit où le haut-parleur doit être installé. Aligner le gabarit avec les apparêls environnants tels que les éclairages et les bouches d'aération, tracer les contours du gabarit à l'aide d'un crayon (Scheme 2) puis couper en suivant la ligne (Scheme 3).

ETAPE 2: Denuder et fixer les cables du haut-parleur sur le haut-parleur avant de l'inserer dans le trou. Les haut-parleurs Serie Deux, Série Quatre et Série Six utilisent differentes sorties haut-parleur. Le Série Six est representé. (Scheme 4)

ETAPE 3: Placer le haut-parleur dans le trou decoupé, serrer les vis de fixation de deflecteur et installer la grille sur le haut-parleur pour terminer l'installation.

Dimensions haut-parleur Série Six pour NV-2IC6-DVC, NV-4IC6-DVC

Modèle	Nombre de tweeters	Nombre de boomers	Imp.	Sensibilité	Alimentation	Matériau du boomer	Taille po / [mm]	Matériau du tweeteter	Taille po / [mm]	Réponse en fréquence (+/- 3 dB)
NV-2IC6 -DVC	1	2	80	86 dB	50 w RMS	Poly	6,5 [165]	Soie	,5 [13]	55Hz - 20 KHz
NV-4IC6 -DVC	1	2	80	88 dB	75 w RMS	Aluminium	6,5 [165]	Aluminium	,75 [19]	50Hz - 20 KHz

Modèle	Découpe po / (mm)	Dimensions hors tout de la découpe po / (mm)	Hauteur de la découpe po / (mm)	Largeur de la découpe po / (mm)	Hauteur hors tout po / (mm)	Largeur hors tout po / (mm)	Profondeur du haut-partleur po / (mm)
NV-2IC6 -DVC	8,07 [205]	9,06 [230]	N/A	N/A	N/A	N/A	3,82 [97]
NV-4IC6 -DVC	8,07 [205]	9,06 [230]	N/A	N/A	N/A	N/A	4,02 [102]

Les haut-parleurs passifs Nuvo sont garantis à vie, sauf exception ; pour plus de détails, rendez-vous sur www.legrand.us.
