NV2OD5BK - Haut-parleur NUVO - Notice d'utilisation et mode d'emploi gratuit

Marque	NUVO
Modèle	NV2OD5BK
Type de produit	Haut-parleur d'extérieur
Utilisation	Extérieur
Normes de protection	IP65, MIL-STD-810 (UV, embruns salins, températures extrêmes)
Diamètre du haut-parleur	5,25 pouces (13,3 cm)
Type de connecteur	Connecteur Phoenix amovible avec couvercle résistant aux intempéries
Support de montage	Support inclus, fixation verticale, horizontale ou d'angle
Couleur	Noir (BK)
Garantie	À vie (sauf exceptions, voir site Legrand)
Fabricant	Legrand (sous marque NUVO)
Alimentation	Passif, nécessite amplificateur externe
Câblage recommandé	Fil de haut-parleur de calibre 16
Installation	Montage mural ou en angle
Protection	Résistant aux UV, embruns salins et températures extrêmes
Double bobine	Disponible en version stéréo (modèles DVC)
Conformité	MIL-STD-810
Entretien	Nettoyage avec un chiffon doux et sec
Sécurité	S'assurer d'une fixation solide, respecter les impédances lors du branchement en série
Pièces détachées	Contacter le fabricant
Documents	Notice d'utilisation disponible en PDF

FOIRE AUX QUESTIONS - NV2OD5BK NUVO

Comment installer l'enceinte ?

Fixer le support sur la surface de montage, connecter les fils au connecteur Phoenix, puis glisser l'enceinte sur le support et visser les boutons de fixation.

Quel type de câble utiliser ?

Un fil de haut-parleur de calibre 16 est recommandé pour une performance optimale.

Puis-je connecter plusieurs paires d'enceintes ?

Oui, en série via le connecteur Phoenix, mais attention à l'impédance pour ne pas surcharger l'amplificateur.

Comment obtenir un son stéréo ?

Utiliser un modèle double bobine (DVC) et connecter les bornes gauche et droite sur le connecteur Phoenix.

L'enceinte est-elle résistante à l'eau ?

Oui, elle est certifiée IP65, ce qui la protège contre les jets d'eau et la poussière.

Quelle est la durée de la garantie ?

Les enceintes Nuvo d'extérieur bénéficient d'une garantie à vie, sauf exceptions (voire site Legrand pour les détails).

Comment nettoyer l'enceinte ?

Utiliser un chiffon doux et sec. Éviter les solvants ou produits abrasifs.

Puis-je monter l'enceinte en angle ?

Oui, le support permet une fixation verticale, horizontale ou d'angle.

Que faire en cas de problème de connexion ?

Vérifier que le connecteur Phoenix est bien enfoncé jusqu'à enclenchement et que le couvercle résistant aux intempéries est correctement fixé.

Où trouver la notice complète ?

Télécharger la notice au format PDF sur notice-facile.com ou sur le site de Legrand.

MODE D'EMPLOI NV2OD5BK NUVO

Fiche d'instructions

Bedienungsanleitung

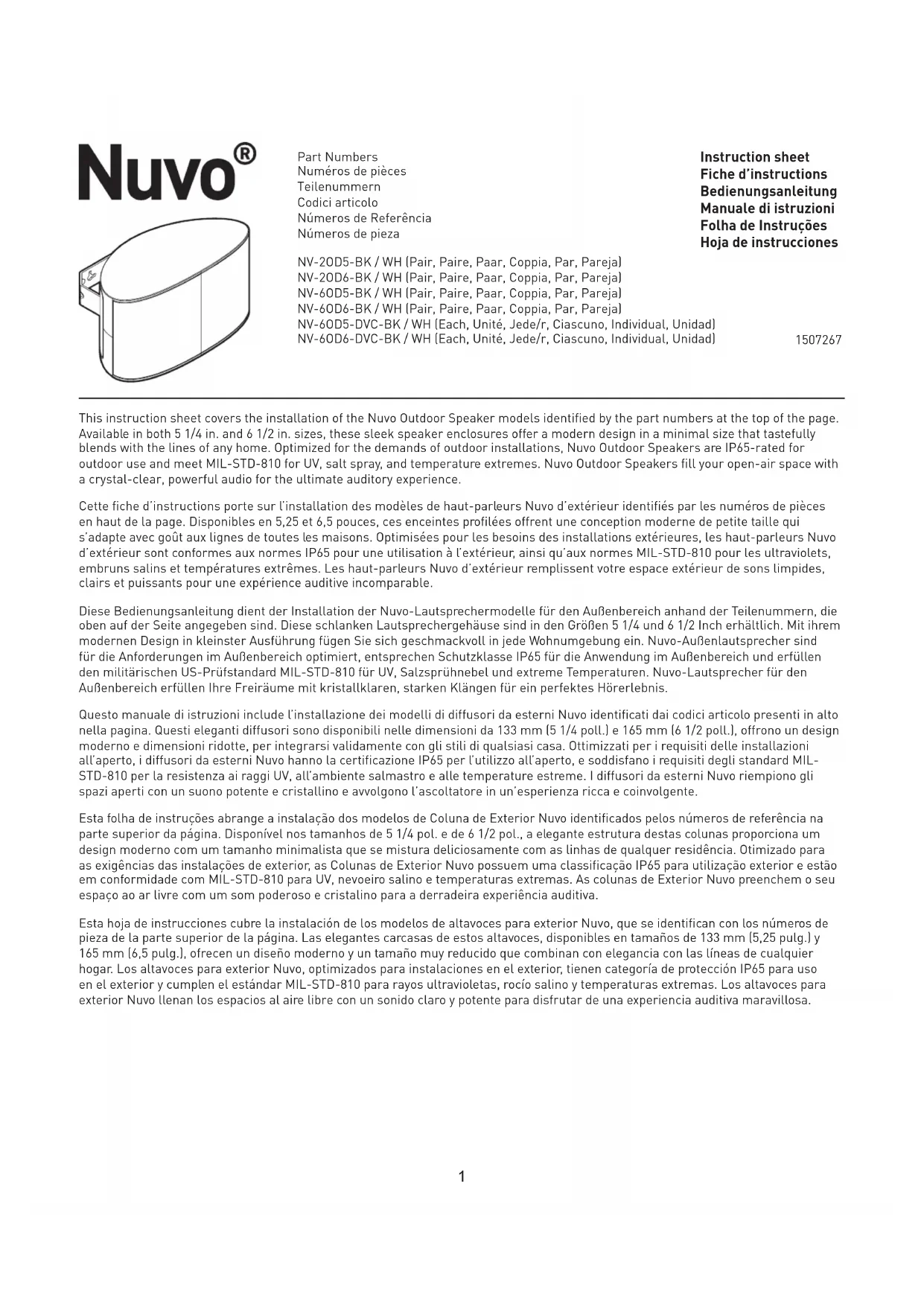

Cette fiche d'instructions porte sur I installation des modles de haut-parleurs Nuvo dextérieur identifiés par les numeros de pieces en haut de la page. Disponibles en 5,25 et 6,5 pouces, ces enceintes profilées offrent une conception moderne de petite taille qui s'adapte avec goût aux lignes de toutes les maisons. Optimisées pour les besoin des installations extérieures, les haut-parleurs Nuvo d'extérieur sont conformes aux normes IP65 pour une utilisation à l'extérieur, ainsi qu'aux normes MIL-STD-810 pour les ultraviolets, embruns salins et températures extrêmes. Les haut-parleurs Nuvo d'extérieur remplissant votre espace extérieur de sons limpides, clairs et puissants pour une experience auditive incomparable.

Répéter les étapes 1 à 5 à chaque emplacement de haut-parleur.

ETAPE 1: Faire passer les deux fils de haut-parleur multibrins de l'amplificateur jusqu'à l'emplacement du haut-parleur. En cas d'utilisation d'une enceinte à double bobine, faire passer quatre fils de haut-parleur multibrins jusqu'à l'emplacement du haut-parleur. Remarque: L'utilisation d'un fil de haut-parleur de calibre 16 est recommendée.

ÉTAPE 2: Tirer les fils de haut-parleur à travers le trou central du support du haut-parleur (inclus). Fixer le support du haut-parleur sur la surface de montage à l'aide d'un outil adapté (non inclus) à cette surface. Fixer le support du haut-parleur à la verticale, à l'horizontal ou dans l'angle d'un coin, au choix. (Fig. 2)

ÉTAPE 3: Faire passer les conducteurs du cable dans le couvercle résistant aux intempéries du connecteur Phoenix. Dénuder la gaine du fil de haut-parleur sur 3/8 po (1 cm), et connecter les conducteurs positif (+) et négatif (-) au connecteur Phoenix amovible situé à l'arrête du haut-parleur. (Fig. 3)

• Paire de haut-parleurs : Utiliser toute paire de bornes positives [+ ] et négatives [-] adjacentes par haut-parleur pour vos connexions. Au-delà d'une paire de haut-parleurs, utiliser les bornes positives [+ ] et négatives [-] adjacentes du connecteur Phoenix pour brancher en série un haut-parleur supplémentaire.
  Mise en garde : Ajouter un haut-parleur en plus d'une seule paire de haut-parleurs AURA une incidence sur les performances en termes d'impedance. Veuillez etre certain de bien comprendre les performances en termes d'impedance de votre haut-parleur et I'effet du branchement en série de deux paires de haut-parleurs sur une zone unique d'amplification.
• Haut-parleurs stéreo à double bobine : Pour générer un son en stéreo, utiliser les quatre bornes (Gauches +/- et Droites +/- pour vos connexions.

ÉTAPE 4: Insérer le connecteur Phoenix à l'arrête du haut-parleur jusqu'à enclenchement. Retirer le ruban adhésif recouvrant le couvercle résistant aux intempéries du connecteur Phoenix et appuyer sur le couvercle du connecteur Phoenix pour fixer. Faire glisser le haut-parleur sur le support et visser les boutons de fixation du haut-parleur. (Fig. 4)

ÉTAPE 5: Faire glisser les boîtiers fournis sur le support de connexion du haut-parleur afin de le protégé et de lui donner un fini soigné et épure. (Fig. 5)

Dimensions haut-partleur Série Six pour NV-20D5-BK / WH, NV-60D5-BK / WH, & NV-60D5-DVC-BK / WH

Dimensions haut-parleur Série Six pour NV-20D6-BK / WH, NV-60D6-BK / WH, & NV-60D6-DVC-BK / WH

Les haut-parleurs Nuvo d'extérieur sont garantis à vie, sauf exceptions. Pour plus de détails, consultez www.legrand.us.
