Type de produit	Haut-parleur encastrable au plafond
Marque	NUVO
Modèle	Series Two NV-2IW6
Impédance	8 Ω
Sensibilité	86 dB
Puissance admissible (RMS)	50 W
Réponse en fréquence	60 Hz - 20 kHz (±3 dB)
Nombre de tweeters	2
Nombre de woofers	1
Diamètre du woofer	6,5 po (165 mm)
Matériau du woofer	Polypropylène
Diamètre du tweeter	0,5 po (13 mm)
Matériau du tweeter	Soie
Grille	Magnétique, sans cadre
Installation	Encastrable, avec gabarit de découpe
Garantie	À vie (sauf exceptions)
Entretien	Essuyer avec un chiffon sec et doux
Réparabilité	Pièces détachées disponibles sur demande
Utilisation recommandée	Pièces de taille moyenne à grande

FOIRE AUX QUESTIONS - Series Two NV-2IW6 NUVO

Comment installer le haut-parleur Nuvo Series Two NV-2IW6 ?

Utilisez le gabarit de découpe fourni pour tracer l'emplacement, découpez le trou, dénudez les câbles et fixez-les au haut-parleur, insérez le haut-parleur dans le trou, serrez les vis de fixation et installez la grille magnétique.

Quelle est la puissance recommandée pour l'amplificateur ?

Le haut-parleur supporte une puissance RMS de 50 W. Utilisez un amplificateur délivrant entre 25 et 100 W par canal pour des performances optimales.

Ce haut-parleur est-il compatible avec tous les amplificateurs ?

Oui, son impédance de 8 Ω est standard et compatible avec la plupart des amplificateurs domestiques.

Quelle est la profondeur nécessaire pour l'encastrement ?

La profondeur minimale requise est d'environ 90 mm. Vérifiez l'espace disponible dans votre plafond avant l'installation.

Comment nettoyer la grille du haut-parleur ?

Essuyez la grille avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau pour éviter d'endommager les composants.

La garantie à vie est-elle transférable ?

La garantie à vie s'applique à l'acheteur initial. Pour plus de détails, consultez le site www.legrand.us.

Puis-je utiliser ce haut-parleur en extérieur ?

Non, ce modèle est conçu pour une installation intérieure uniquement (plafond). Il n'est pas résistant à l'humidité.

Quels câbles utiliser pour le branchement ?

Utilisez un câble haut-parleur de section 1,5 à 2,5 mm². Dénudez les extrémités sur environ 10 mm et fixez-les solidement aux bornes.

Comment régler le niveau des aigus ?

Le modèle NV-2IW6 ne dispose pas d'un interrupteur de réglage du tweeter. Les aigus sont fixes. Consultez un installateur si nécessaire.

Où trouver les pièces détachées ?

Contactez le service client Legrand/Nuvo ou votre revendeur agréé pour commander des pièces détachées comme les grilles ou les tweeters.

MODE D'EMPLOI Series Two NV-2IW6 NUVO

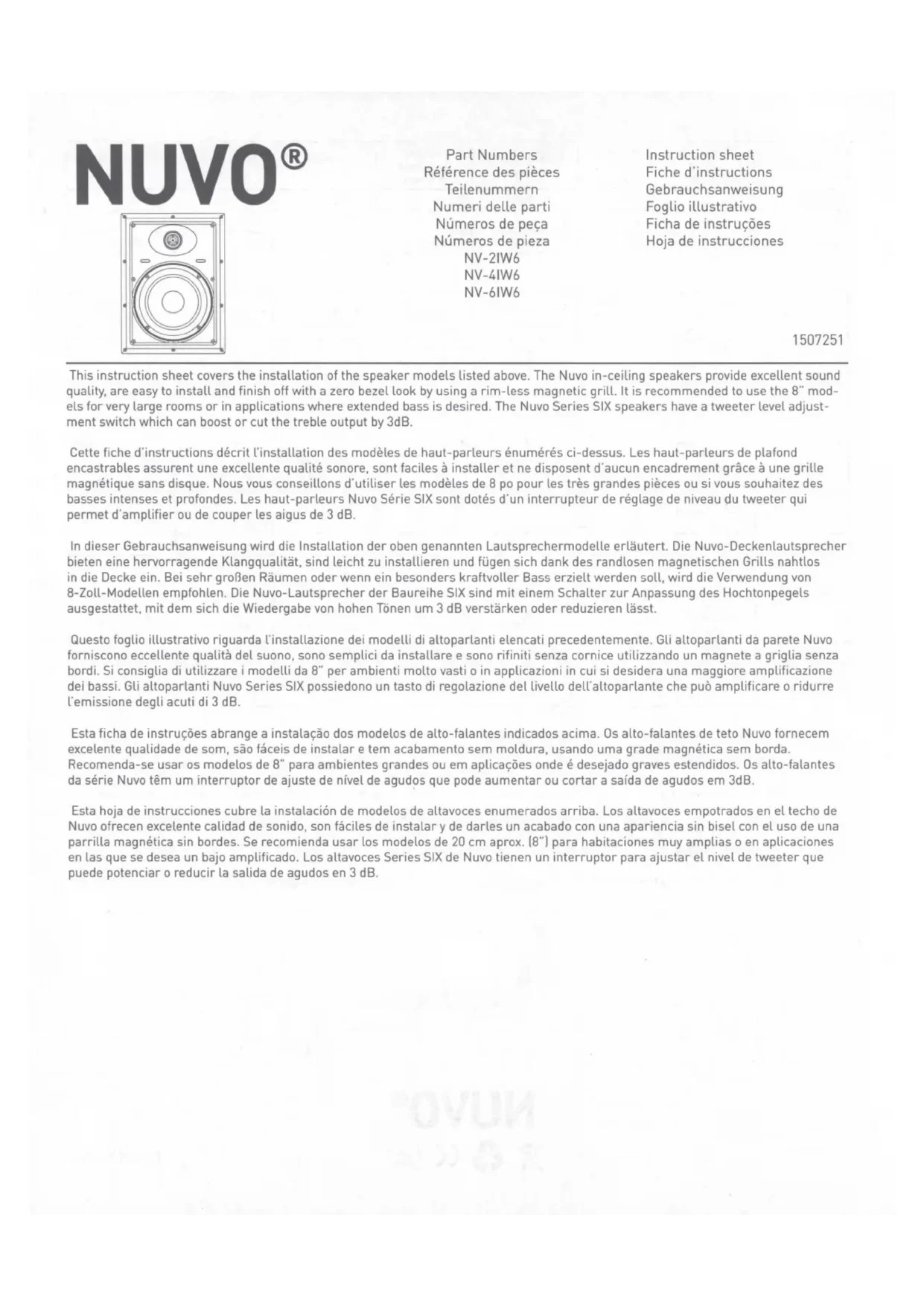

Cette fiche d'instructions décrit l'installation des modèles de haut-parleurs énumérés ci-dessus. Les haut-parleurs de plafond encastrables assurent une excellente qualité sonore, sont faciles à installer et ne disposent d'aucun encadrement grâce à une grille magnétique sans disque. Nous vous conseillons d'utiliser les modèles de 8 po pour les très grandes pièces ou si vous souhaitez des basses intenses et profondes. Les haut-parleurs Nuvo Série SIX sont dotés d'un interrupteur de réglage de niveau du tweeter qui permet d'amplifier ou de couper les aigus de 3 dB.

ÉTAPE 1 : Placer le gabarit de découpe du haut-parleur à l'endroit où le haut-parleur doit être installé. Aligner le gabarit avec les appareils environnants tels que les éclairages et les bouches d'aération, tracer les contours du gabarit à l'aide d'un crayon (Schéma 2) puis couper en suivant la ligne (Schéma 3).

ÉTAPE 2 : Dénuder et fixer les câbles du haut-parleur sur le haut-parleur avant de l'insérer dans le trou. Les haut-parleurs Série Deux, Série Quatre et Série Six utilisent différentes sorties haut-parleur. Le Série Six est représenté. Schéma 4

ÉTAPE 3 : Placer le haut-parleur dans le trou découpé, serrer les vis de fixation de déflecteur et installer la grille sur le haut-parleur pour terminer l'installation. (Schéma 5)

Dimensions haut-parleur Série Six pour NV-2IW6 NV-4IW6 et NV-6IW6

Modèle	Nombre de tweeters	Nombre de boomers	Imp.	Sensibilité	Alimentation	Matériau du boomer	Taille po / (mm)	Matériau du tweeter	Taille po / (mm)	Réponse en fréquence (+/- 3 dB)
NV-2IW6	2	1	8 Ω	86 dB	50 w RMS	Poly	6,5 (165)	Soie	,5 (13)	60 Hz - 20 KHz
NV-4IW6	2	1	8 Ω	88 dB	75 w RMS	Fibre de verre	6,5 (165)	Aluminium	,75 (19)	55Hz - 20 KHz
NV-6IW6	2	1	8 Ω	89 dB	100 w RMS	Kevlar/Fibre de carbone tissée	6,5 (165)	Titane	1 (25)	50Hz - 20 KHz

Modell	Anzahl der Hochtonlaufsprecher	Anzahl der Tieftonlautsprecher	Imp.	Empfindlichkeit	Leistung	Material Tieftonlautsprecher	Größe in / (mm)	Material Hochtonlautsprecher	Größe in / (mm)	Frequenzgang (+/- 3 dB)
NV-2IW6	2	1	8 Ω	86 dB	50 W RMS	Poly	6,5 (165)	Seide	0,5 (13)	60 Hz - 20 KHz
NV-4IW6	2	1	8 Ω	88 dB	75 W RMS	Glasfaser	6,5 (165)	Aluminium	0,75 (19)	55 Hz - 20 KHz
NV-6IW6	2	1	8 Ω	89 dB	100 W RMS	Kevlar-/Kohlefasergewebe	6,5 (165)	Titan	1 (25)	50 Hz - 20 KHz
Modello	N. di altopar-lanti per alte fre-quenze	N. di altopar-lanti per basse frequen-ze	Imp.	Sensibilità	Potenza	Materiale dell'altopar-lante per basse frequenze	Dimen-sioni pollici / (mm)	Materiale dell'alto-parlante per alte frequenze	Dimen-sioni pollici / (mm)	Risposta in frequenza (+/- 3 dB)
NV-2IW6	2	1	8 Ω	86 dB	50 Weff	Poliestere	6,5 (165)	Seta	0,5 (13)	60 Hz - 20 kHz
NV-4IW6	2	1	8 Ω	88 dB	75 Weff	Fibra di vetro	6,5 (165)	Alluminio	0,75 (19)	55 Hz - 20 kHz
NV-6IW6	2	1	8 Ω	89 dB	100 Weff	Tessuto in fibra di carbone/ Kevlar	6,5 (165)	Titanio	1 (25)	50 Hz - 20 kHz

Les haut-parleurs passifs Nuvo sont garantis à vie, sauf exception ; pour plus de détails, rendez-vous sur www.legrand.us
