Series Two NV-2IC8 - Haut-parleur NUVO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable au plafond
Marque	NUVO
Mod\u00e8le	Series Two NV-2IC8
Diam\u00e8tre de d\u00e9coupe	246 mm (9,69 pouces)
Dimensions hors tout (diam\u00e8tre)	246 mm (9,69 pouces)
Profondeur du haut-parleur	112 mm (4,41 pouces)
R\u00e9glage du tweeter	Interrupteur de niveau permettant d’amplifier ou de couper les aigus de 3 dB
Type de grille	Grille magn\u00e9tique sans disque, sans encadrement
Installation	Encastr\u00e9e au plafond avec gabarit de d\u00e9coupe et vis de fixation
Connexion	Bornes \u00e0 vis pour c\u00e2bles de haut-parleur
Garantie	Garantie \u00e0 vie pour les haut-parleurs passifs (sauf exceptions)
Utilisation recommand\u00e9e	Tr\u00e8s grandes pi\u00e8ces ou recherche de basses intenses et profondes
Accessoires inclus	Gabarit de d\u00e9coupe, grille magn\u00e9tique
Entretien et nettoyage	Nettoyer la grille avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
S\u00e9curit\u00e9	Couper l’alimentation avant installation. Respecter les normes \u00e9lectriques locales.
Pi\u00e8ces d\u00e9tach\u00e9es et r\u00e9parabilit\u00e9	Contacter le service client NUVO pour les pi\u00e8ces de rechange.

FOIRE AUX QUESTIONS - Series Two NV-2IC8 NUVO

Quel est le diamètre de découpe nécessaire pour le NUVO Series Two NV-2IC8 ?

Le diamètre de découpe est de 246 mm (9,69 pouces). Utilisez le gabarit fourni pour tracer et découper avec précision.

Comment régler le tweeter sur ce haut-parleur ?

Le haut-parleur est équipé d'un interrupteur de réglage du niveau du tweeter qui permet d'amplifier ou de couper les aigus de 3 dB. Ajustez-le selon vos préférences sonores.

Quel type de grille est utilisé sur le NV-2IC8 ?

La grille est magnétique, sans disque et sans encadrement, ce qui facilite son installation et lui donne un aspect discret.

Comment installer le haut-parleur dans le plafond ?

1. Placez le gabarit à l'emplacement souhaité et tracez le contour. 2. Découpez le trou. 3. Connectez les câbles du haut-parleur. 4. Insérez le haut-parleur dans le trou et serrez les vis de fixation. 5. Fixez la grille magnétique.

Quelle est la profondeur du haut-parleur ?

La profondeur est de 112 mm (4,41 pouces). Assurez-vous que l'espace au-dessus du plafond est suffisant pour accueillir le haut-parleur.

Ce haut-parleur est-il compatible avec tous les amplificateurs ?

Oui, ce haut-parleur passif peut être connecté à la plupart des amplificateurs ou récepteurs audio. Vérifiez simplement l'impédance et la puissance nominale.

Comment nettoyer la grille du haut-parleur ?

Utilisez un chiffon doux et sec pour dépoussiérer la grille. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Y a-t-il une garantie pour ce produit ?

Oui, les haut-parleurs passifs NUVO bénéficient d'une garantie à vie, sauf exceptions. Pour plus de détails, consultez le site www.legrand.us.

Puis-je utiliser ce haut-parleur dans une salle de bain ?

Ce modèle n'est pas spécifiquement conçu pour les environnements humides. Pour une salle de bain, optez pour un haut-parleur adapté avec indice de protection élevé.

Où puis-je trouver les pièces de rechange ?

Contactez le service client NUVO ou consultez le site www.legrand.us pour obtenir des pièces de rechange et des informations sur la réparabilité.

MODE D'EMPLOI Series Two NV-2IC8 NUVO

Part Numbers Référence des pièces

Teilenummern Numeri delle parti

Números de peça

Números de pieza

NV-2IC6

NV-4IC6

NV-6IC6

NV-2IC8

NV-4IC8

NV-6IC8

Instruction sheet

Fiche d'instructions

Gebrauchsanweisung

Foglio illustrativo

Ficha de instruções

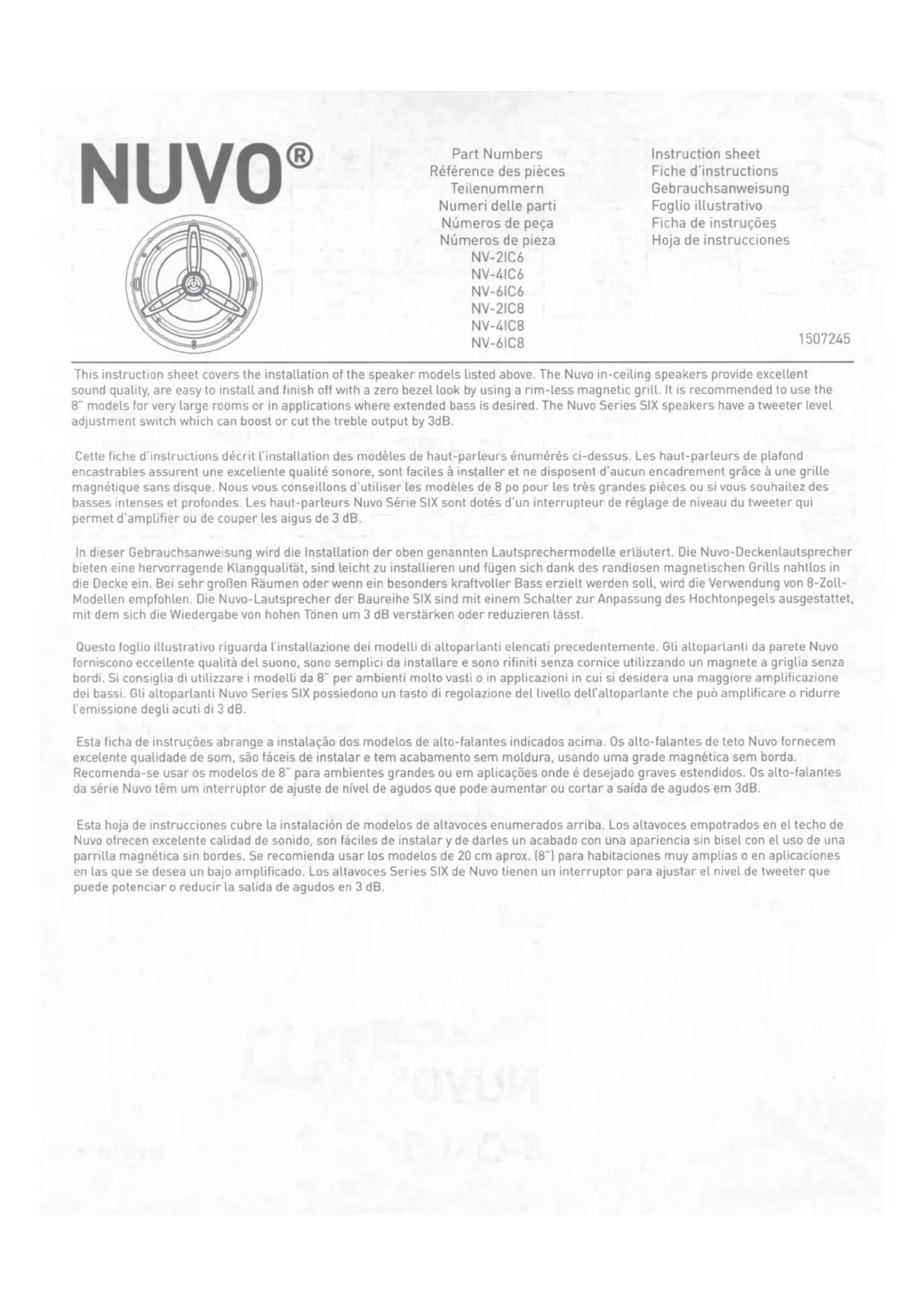

Cette fiche d'instructions décrit l'installation des modèles de haut-parleurs énumérés ci-dessus. Les haut-parleurs de plafond encastrables assurent une excellente qualité sonore, sont faciles à installer et ne disposent d'aucun encadrement grâce à une grille magnétique sans disque. Nous vous conseillons d'utiliser les modèles de 8 po pour les très grandes pièces ou si vous souhaitez des basses intenses et profondes. Les haut-parleurs Nuvo Série SIX sont dotés d'un interrupteur de réglage de niveau du tweeter qui permet d'amplifier ou de couper les aigus de 3 dB.

ÉTAPE 1 : Placer le gabarit de découpe du haut-parleur à l'endroit où le haut-parleur doit être installé. Aligner le gabarit avec les appareils environnants tels que les éclairages et les bouches d'aération, tracer les contours du gabarit à l'aide d'un crayon (Schéma 2) puis couper en suivant la ligne (Schéma 3). REMARQUE : Gabarit de haut-parleur de 246 mm représenté par le schéma 2.

ÉTAPE 2 : Dénuder et fixer les câbles du haut-parleur sur le haut-parleur avant de l'insérer dans le trou. Les haut-parleurs Série Deux, Série Quatre et Série Six utilisent différentes sorties haut-parleur. Le Série Six est représenté. (Schéma 4)

ÉTAPE 3 : Placer le haut-parleur dans le trou découpé, serrer les vis de fixation de déflecteur et installer la grille sur le haut-parleur pour terminer l'installation. (Schéma 5)

Modèle	Découpe po / (mm)	Dimensions hors tout de la découpe po / (mm)	Hauteur de la découpe po / (mm)	Largeur de la découpe po / (mm)	Hauteur hors tout po / (mm)	Largeur hors tout po / (mm)	Profondeur du haut-parleur po / (mm)
NV-2IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,61 (117)

Modell	Breite Ausschnitt in / (mm)	Gesamtgröße Ausschnitt in / (mm)	Höhe Ausschnitt in / (mm)	Breite Ausschnitt in / (mm)	Gesamthöhe in / (mm)	Gesamtbreite in / (mm)	Lautsprechertiefe in / (mm)
NV-2IC6	7,99 (203)	9,06 (230)	k. A.	k. A.	k. A.	k. A.	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	k. A.	k. A.	k. A.	k. A.	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	k. A.	k. A.	k. A.	k. A.	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	k. A.	k. A.	k. A.	k. A.	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	k. A.	k. A.	k. A.	k. A.	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	k. A.	k. A.	k. A.	k. A.	4,61 (117)

Modello	Sagoma rotonda pollici / (mm)	Dimensione totale rotondo pollici / (mm)	Altezza sagoma pollici / (mm)	Ampiezza sagoma pollici / (mm)	Altezza totale pollici / (mm)	Ampiezza totale pollici / (mm)	Profondità dell'altoparlante pollici / (mm)
NV-2IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	N/A	N/A	N/A	N/A	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	N/A	N/A	N/A	N/A	4,61 (117)
Modelo	Recorte circular pol. / (mm)	Dimensões totais circulares pol. / (mm)	Altura do recorte pol. / (mm)	Largura do recorte pol. / (mm)	Altura total pol. / (mm)	Largura total pol. / (mm)	Profundidade do alto-falante pol. / (mm)
NV-2IC6	7,99 (203)	9,06 (230)	N/D	N/D	N/D	N/D	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	N/D	N/D	N/D	N/D	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	N/D	N/D	N/D	N/D	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	N/D	N/D	N/D	N/D	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	N/D	N/D	N/D	N/D	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	N/D	N/D	N/D	N/D	4,61 (117)

Modelo	Corte redondo pulg./(mm)	Tamaño redondo total pulg./(mm)	Altura del corte pulg./(mm)	Ancho del corte pulg./(mm)	Altura total pulg./(mm)	Ancho total pulg./(mm)	Profundidad del altavoz pulg./(mm)
NV-2IC6	7,99 (203)	9,06 (230)	N/C	N/C	N/C	N/C	3,82 (97)
NV-4IC6	7,99 (203)	9,06 (230)	N/C	N/C	N/C	N/C	4,02 (102)
NV-6IC6	7,99 (203)	9,06 (230)	N/C	N/C	N/C	N/C	4,06 (103)
NV-2IC8	9,69 (246)	9,06 (246)	N/C	N/C	N/C	N/C	4,41 (112)
NV-4IC8	9,69 (246)	9,06 (246)	N/C	N/C	N/C	N/C	4,49 (114)
NV-6IC8	9,69 (246)	9,06 (246)	N/C	N/C	N/C	N/C	4,61 (117)

Les haut-parleurs passifs Nuvo sont garantis à vie, sauf exception ; pour plus de détails, rendez-vous sur www.legrand.us.
