Caractéristiques	Détails
Type d'imprimante	Imprimante 3D FDM
Volume d'impression	220 x 220 x 250 mm
Résolution d'impression	Jusqu'à 100 microns
Matériaux compatibles	PLA, ABS, PETG, TPU
Plateau d'impression	Chauffant, en verre
Connectivité	USB, Wi-Fi, Ethernet
Écran	Écran tactile couleur de 4,3 pouces
Logiciel	FlashPrint
Dimensions de l'imprimante	500 x 500 x 600 mm
Poids	20 kg
Maintenance	Nettoyage régulier de la buse et du plateau, mise à jour du firmware
Sécurité	Arrêt automatique, protection contre la surchauffe
Garantie	1 an
Accessoires inclus	Outils de nettoyage, spatule, carte SD

FOIRE AUX QUESTIONS - Adventurer 4 Flashforge

Comment préparer l'imprimante Flashforge Adventurer 4 pour la première utilisation ?

Assurez-vous que l'imprimante est correctement assemblée, connectée à une source d'alimentation et que le filament est chargé. Suivez les instructions du manuel pour le nivellement du plateau et le calibrage initial.

Pourquoi mon impression ne reste-t-elle pas collée au plateau ?

Cela peut être dû à une surface de plateau sale, à un nivellement incorrect du plateau ou à une température inadéquate. Nettoyez le plateau, vérifiez et réajustez le nivellement, et assurez-vous que la température du plateau est adaptée au filament utilisé.

Comment résoudre les problèmes d'encrassement de la buse ?

Pour déboucher la buse, vous pouvez essayer de chauffer la buse à la température d'impression du filament, puis de retirer manuellement le filament. Si cela ne fonctionne pas, utilisez une aiguille fine pour déboucher la buse ou effectuez un nettoyage à chaud.

Que faire si l'imprimante reste bloquée pendant l'impression ?

Vérifiez que le filament est correctement alimenté et qu'il n'y a pas de blocage. Assurez-vous également que le moteur d'entraînement fonctionne correctement. Si le problème persiste, redémarrez l'imprimante et relancez l'impression.

Comment mettre à jour le firmware de l'imprimante ?

Téléchargez la dernière version du firmware depuis le site officiel de Flashforge. Ensuite, insérez une clé USB avec le fichier de mise à jour dans l'imprimante, allez dans le menu 'Paramètres', puis 'Mise à jour du firmware' et suivez les instructions à l'écran.

Quel type de filament puis-je utiliser avec la Flashforge Adventurer 4 ?

La Flashforge Adventurer 4 est compatible avec divers types de filaments, notamment le PLA, l'ABS, le PETG et le TPU. Assurez-vous de sélectionner les bons paramètres d'impression pour chaque type de filament.

Comment calibrer le niveau du plateau d'impression ?

Utilisez le mode de calibration automatique de l'imprimante, accessible via l'écran tactile. Suivez les instructions pour ajuster les vis de nivellement jusqu'à ce que le plateau soit parfaitement plat par rapport à la buse.

Pourquoi mon impression présente-t-elle des couches irrégulières ?

Des couches irrégulières peuvent être causées par une mauvaise calibration de la buse, un mauvais entretien de l'imprimante, ou des paramètres d'impression inappropriés. Vérifiez le nivellement, nettoyez la buse et ajustez la vitesse et la température d'impression.

Comment résoudre un problème de surchauffe de l'imprimante ?

Assurez-vous que l'imprimante est placée dans un espace bien ventilé et que les ventilateurs fonctionnent correctement. Vérifiez également les paramètres de température dans le logiciel de tranchage pour éviter de surchauffer les composants.

Comment sauvegarder mes fichiers d'impression ?

Vous pouvez sauvegarder vos fichiers d'impression sur une clé USB, puis les insérer dans l'imprimante. Alternativement, vous pouvez utiliser un logiciel de tranchage pour envoyer les fichiers directement à l'imprimante via Wi-Fi si cette fonctionnalité est disponible.

MODE D'EMPLOI Adventurer 4 Flashforge

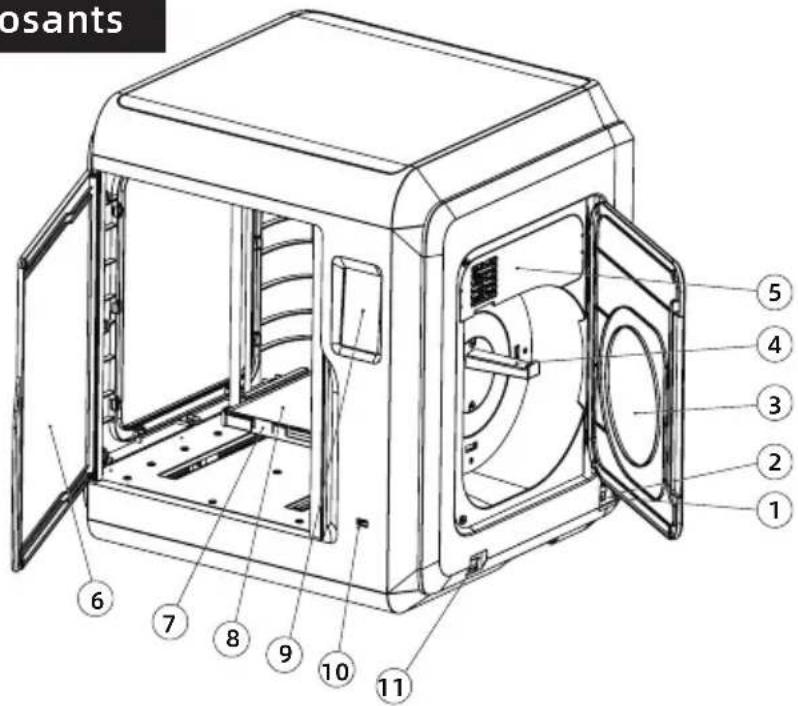

Présentation des composants

1. Interrupteur
2. Prise de courant
3. Couvercle de filament
4. Support de bobine
5. Couvercle de l'entrée de filament
6. Couvercle avant
7. Support du plateau
8. Plateau
   9.Ecran tactile
9. USB
10. Entrée Ethernet

osants ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

1. Extrudeuse
2. Joint du tige de guidage de filament
3. Fente de câble
4. Ventilateur pour le refroissement du modèle
5. Ventilateur pour le refroissement de l'extrudeuse
6. Boucle 18. Conduite d'air
7. Buse 20. Caméra(AD4)
8. Filtre à air(AD4)

Adventurer 4 lite est une plateforme en verre, sans caméra et sans filtration d'air.

Spécification de l'emballage

Câble d'alimentation

售后服务卡 After-sales Service Card

Carte de service d'après-vente

Quick Start Guide 快速启动指南

Guide rapide

Aiguille de nettoyage

Carte de nivellement

Joint du tige de guidage de filament

Grattoir (pour AD4 Lite)

Colle (pour AD4 Lite)

Installation du logiciel

Vous pouvez trouvez votre package d'installation de FlashPrint dans la clé USB.

Sélectionnez la version qui correspond à votre système.

Vous pouvez également le télécharger depuis ce lien:

Préparation de la machine

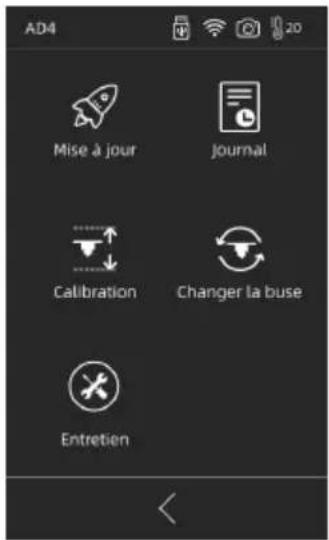

AD4 Mise à jour Journal Calibration Changer la buse Entretien

La machine a été nivellée et calibrée avant la livraison. Mais en raison du transport ou d'autres aspects, la distance entre la buse et le plateau pourrait changer. Nous vous recommandons donc d'effectuer [Calibration] après le déballage.

Cette étape est optionnelle. Voir la présentation de la fonction d'interface avant l'utilisation.

Impression

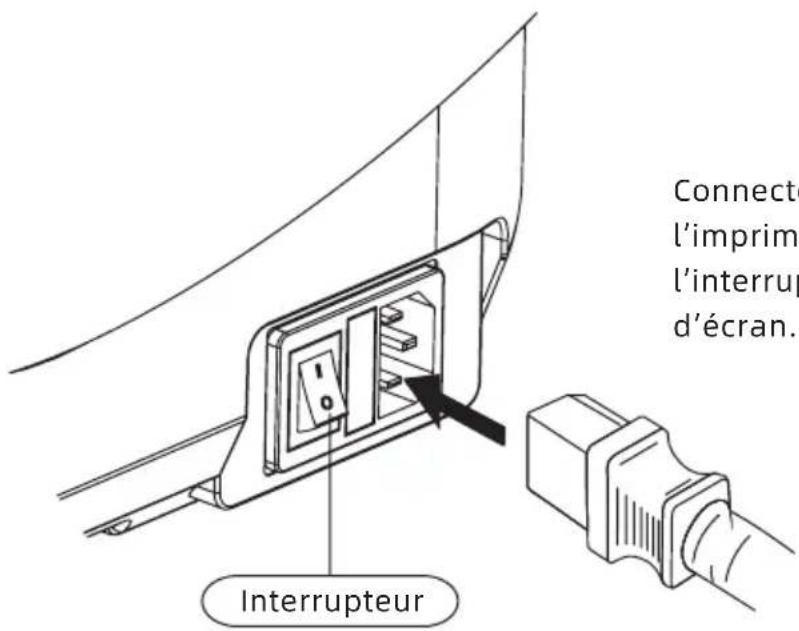

Connect l'imprim l'interrup d'écran. Interrupteur

Connectez le câble à

l'imprimante ; allumer

l'interrupteur et la lumière

d'écran.

1. Connecter à l'alimentation.

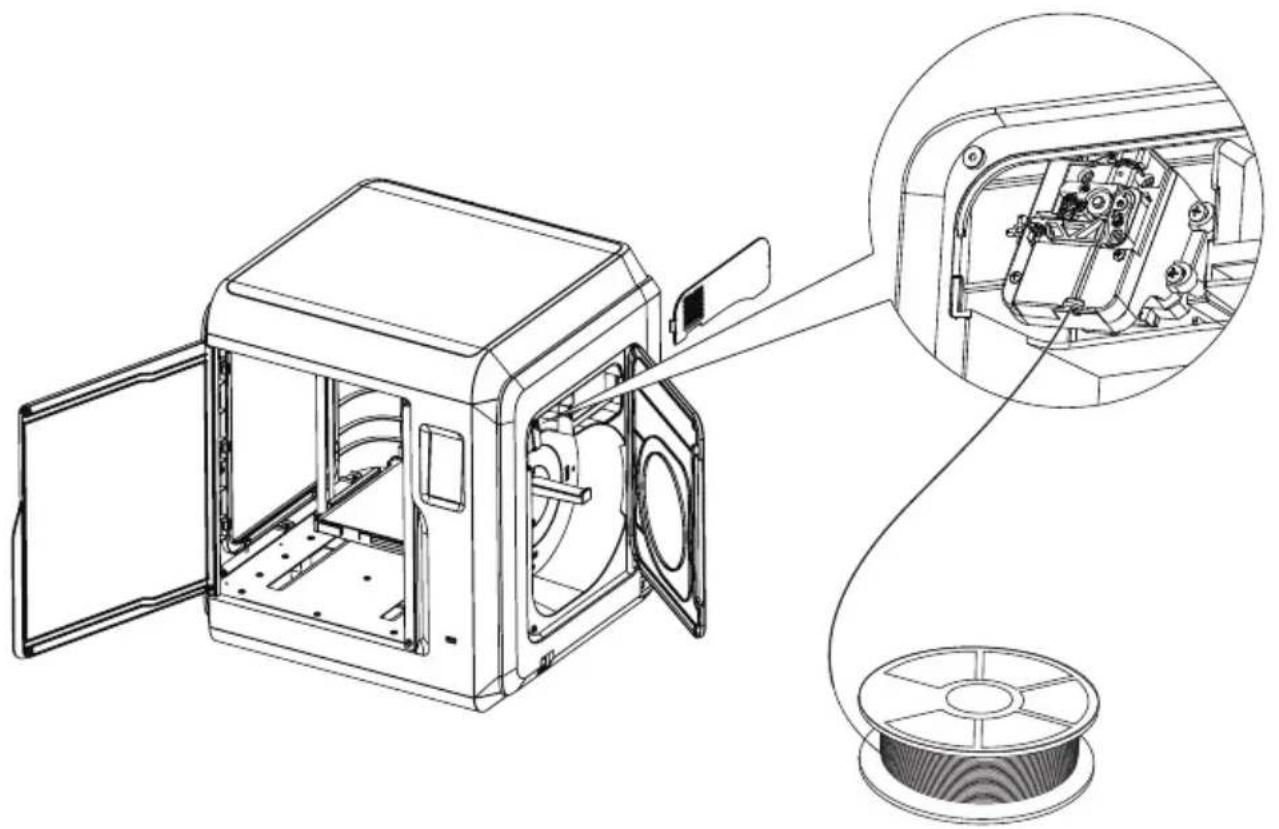

1. Charger le filament: ouvrez le couvercle de filament situé au côté droit, insérez le filament à travers l'entrée, poussez le filament dans la roue d'alimentation jusqu'à ce que vous ressentiez une légère résistance. Vérifiez que le filament se situe bien dans la roue d'alimentation. Cliquez sur [Préparer]-[Filament]-[Chargement]. Suivez les instructions. Si du filament sort de l'extrudeuse, cela indique que le chargement est réussi.

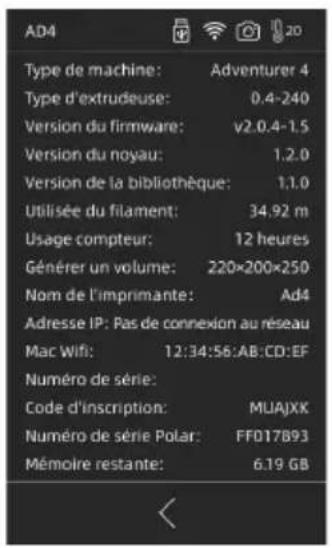

AD4 Type de machine: Adventurer 4 Type d'extrudeuse: 0.4-240 Version du firmware: v2.0.4-1.5 Version du noyau: 1.2.0 Version de la bibliothèque: 1.1.0 Utilisée du filament: 34,92 m Usage compteur: 12 heures Générer un volume: 220×200×250 Nom de l'imprimante: Ad4 Adresse IP: Pas de connexion au réseau Mac Wifi: 12:34:56:AB:CD:EF Numéro de série: Code d'inscription: MUAJXK Numéro de série Polar: FF017893 Mémoire restante: 6.19 GB

Si vous souhaitez utiliser le navigateur pour afficher des images, l'imprimante et le PC doivent être dans un intranet (c'est-à-dire que l'imprimante et le PC se connectent au même routeur).

3. Transfert de fichier de modèle

Méthode 1: Connection au Wi-Fi

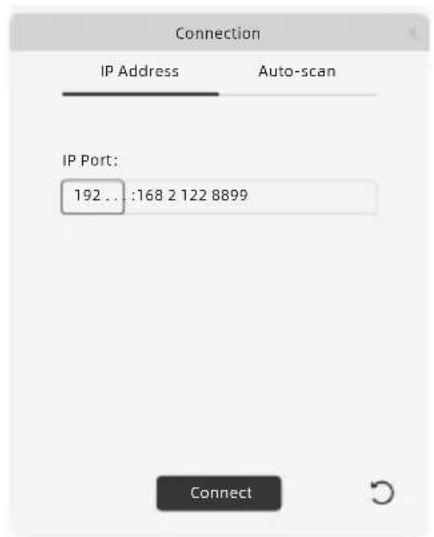

Cliquez sur [Paramètres]-[Réseau]-[WIFI], et suivez les instructions. Ouvrez le FlashPrint, cliquez sur [Imprimer], puis cliquez sur [Type Machine], sélectionnez [Flashforge Adventurer 4 / 4 Lite]. Vous pouvez entrer l'adresse IP et scanner automatiquement. Vous pouvez voir l'adresse IP dans [Paramètres] - [A propos].

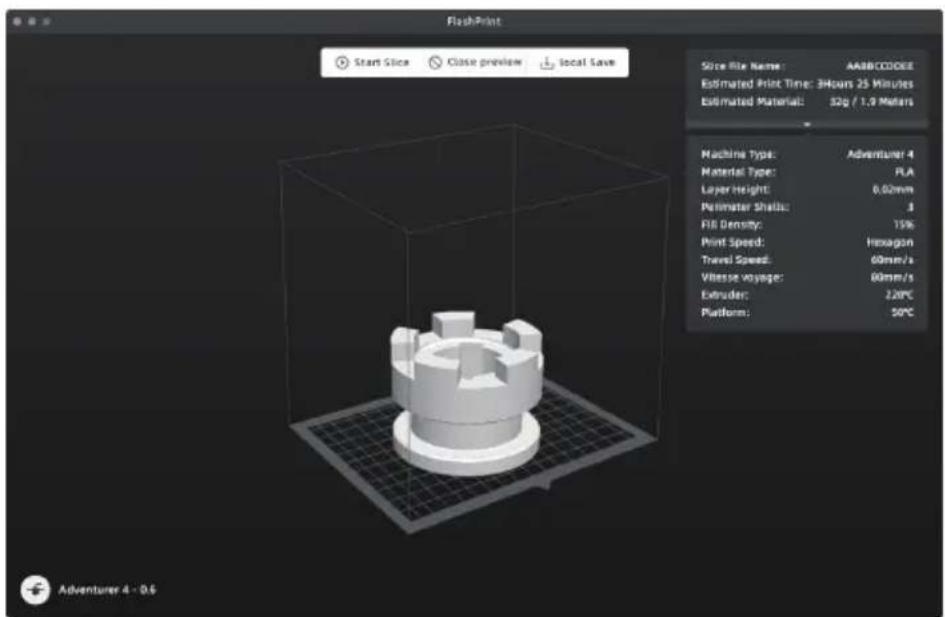

FlashPrint Start Slice Close preview local Save Slice file Name: AABCCODEE Estimated Print Time: 3Hours 25 Minutes Estimated Material: 52g / 1.9 Meters Machine Type: Adventurer 4 Material Type: FLA Layer Height: 0.02mm Perimeter Shells: 3 Fill Density: 75% Print Speed: Hexagon Travel Speed: 60mm/s Vitesse voyage: 60mm/s Extruder: 220°C Platform: 50°C Adventurer 4 - 0.6

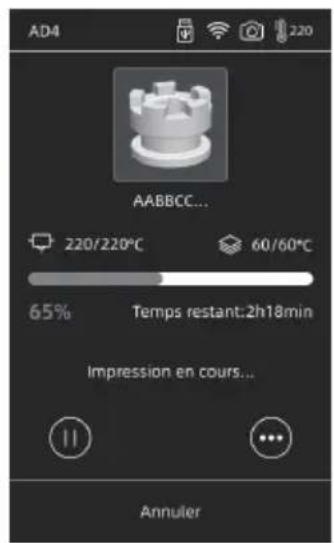

AD4 220 AABBCC... 220/220°C 60/60°C 65% Temps restant:2h18min Impression en cours... Annuler

Importer un fichier stl ou obj dans l'outil de tranchage ; après le tranchage, l'imprimante se chauffe et lance automatiquement l'impression.

Méthode 2: Clé USB

Les fichiers dans la clé USB sont lisibles. Insérez la clé USB et sélectionnez le fichier à imprimer.

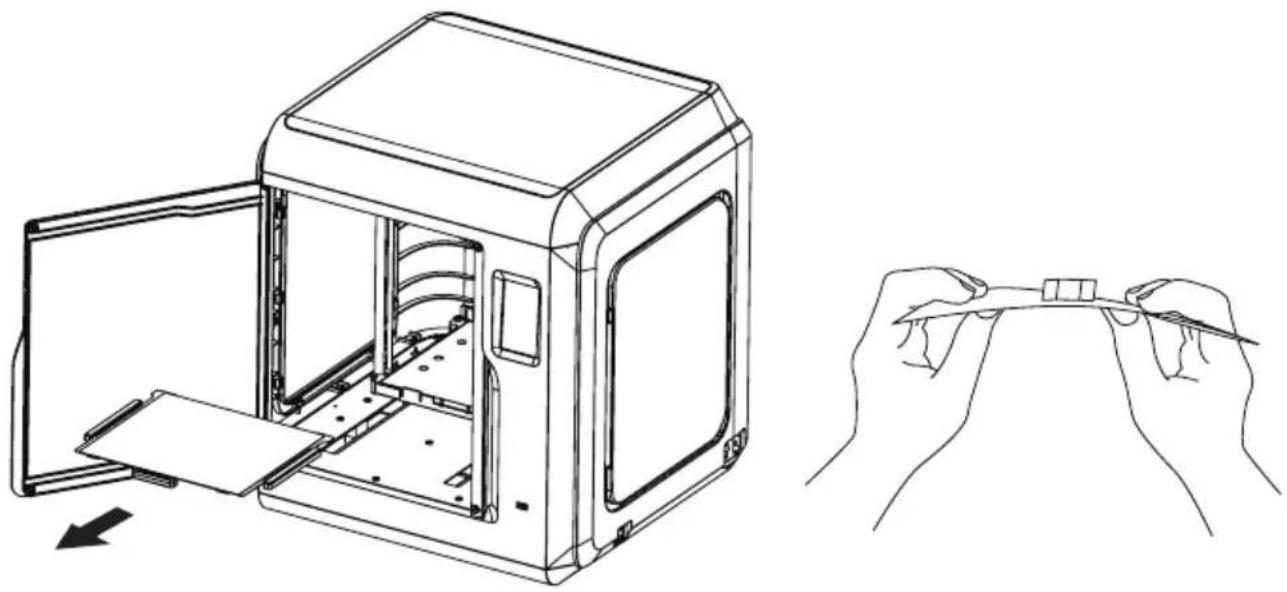

1. Retrait du modèle après l'impression

Adventurer 4: Retirez le plateau pliable et pliez-le pour obtenir le modèle

Adventurer 4 Lite: Utiliser l'outil pour supprimer le modèle

La buse et le plateau sont toujours chauds après l'impression. Veuillez attendre qu'ils refroidissent avant de les toucher.

Nous vous recommandons de sortir le plateau de la machine avant de retirer le modèle, sinon des résidus du modèle resteraient dans la machine. Gardez l'intérieur de l'imprimante propre.
