BEDIENUNGSANLEITUNG Adventurer 4 Flashforge

Adventurer 4 Kurzanleitung

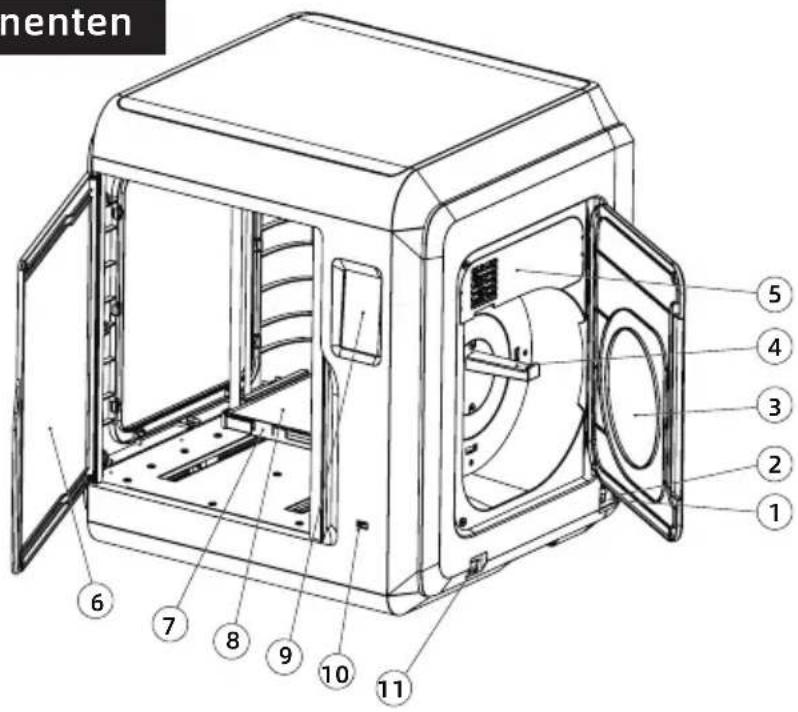

Vorstellung der Komponenten

1. Netzschalter
2. Steckdose
3. Filamentabdeckung
4. Spulenhalter
5. Filamenteinzugsabdeckung
6. Frontblende
7. Plattformsockel
8. Konstruktionsplattform
   9.Touchscreen
9. USB
10. Ethernet-Eingang

menten 5 4 3 2 1 6 7 8 9 10 11

1. Extruder
2. Filamentführung-Rohrverbindung
3. Kabelschlitz Gebläse für die Modellkühlung
4. Gebläse für die Modellkühlung
5. Gebläse für die Extruderkühlung
6. Spange Luftkanal 18. Luftkanal

7. Düse 20. Kamera(AD4)

8. Luftfilter(AD4)

Adventurer 4 lite ist eine Glasplattform ohne Kamera und ohne Luftfilter.

Verpackung

Düse 0,4-265 (AD4 Ausstattung)

Reinigungsstif twerkzeug

USB-Festplatte (AD4 Ausstattung)

Filamentführung- Rohrverbindung

Abstreifer(AD4 Lite Ausstattung)

Leim (AD4 Lite Ausstattung)

Software-Installation

Suchen Sie das FlashPrint-Installationspaket auf dem USB-Wechseldatenträger und wählen Sie für die Installation die entsprechende Version für Ihr System.

Sie können das Paket auch hier herunterladen:

Vorbereitung des Gerätes

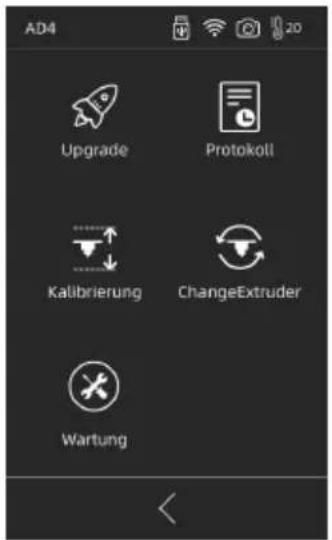

AD4 Upgrade Protokoll Kalibrierung ChangeExtruder Wartung

Das Gerät wurde vor der Auslieferung nivelliert und kalibriert, allerdings kann sich die Distanz zwischen, Düse und Plattform infolge von Transport- oder anderen Einflüssen verändern. Es wird empfohlen, dass Sie nach dem Auspacken eine [Kalibrierung] durchführen.

Es handelt sich um eine optionalen Schritt; weitere Informationen entnehmen Sie bitte der Beschreibung für die entsprechende Funktion.

Drucken

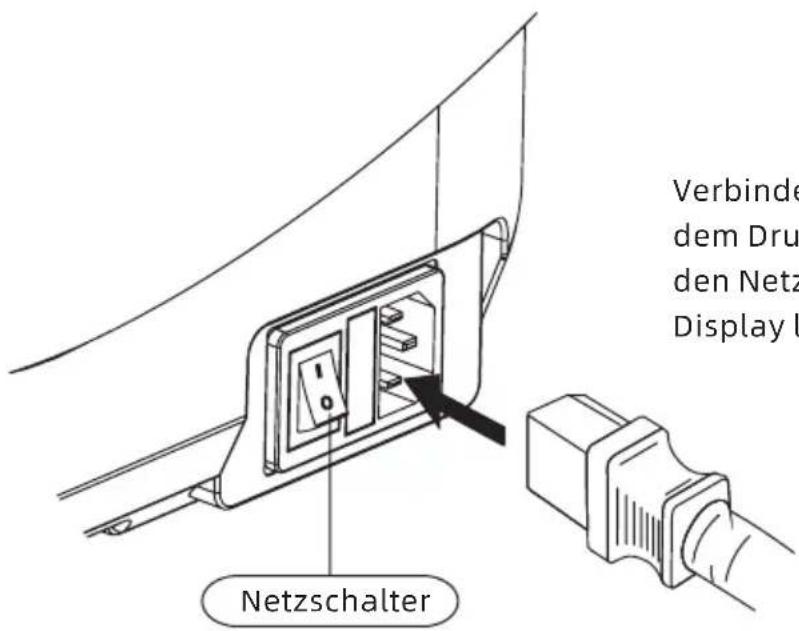

Verbinde dem Dru den Netz Display U Netzschalter

Verbinden Sie das Kabel mit dem Druck, betätigen Sie den Netzschalter. Das Display leuchtet auf.

1. Mit der Stromversorgung verbinden.

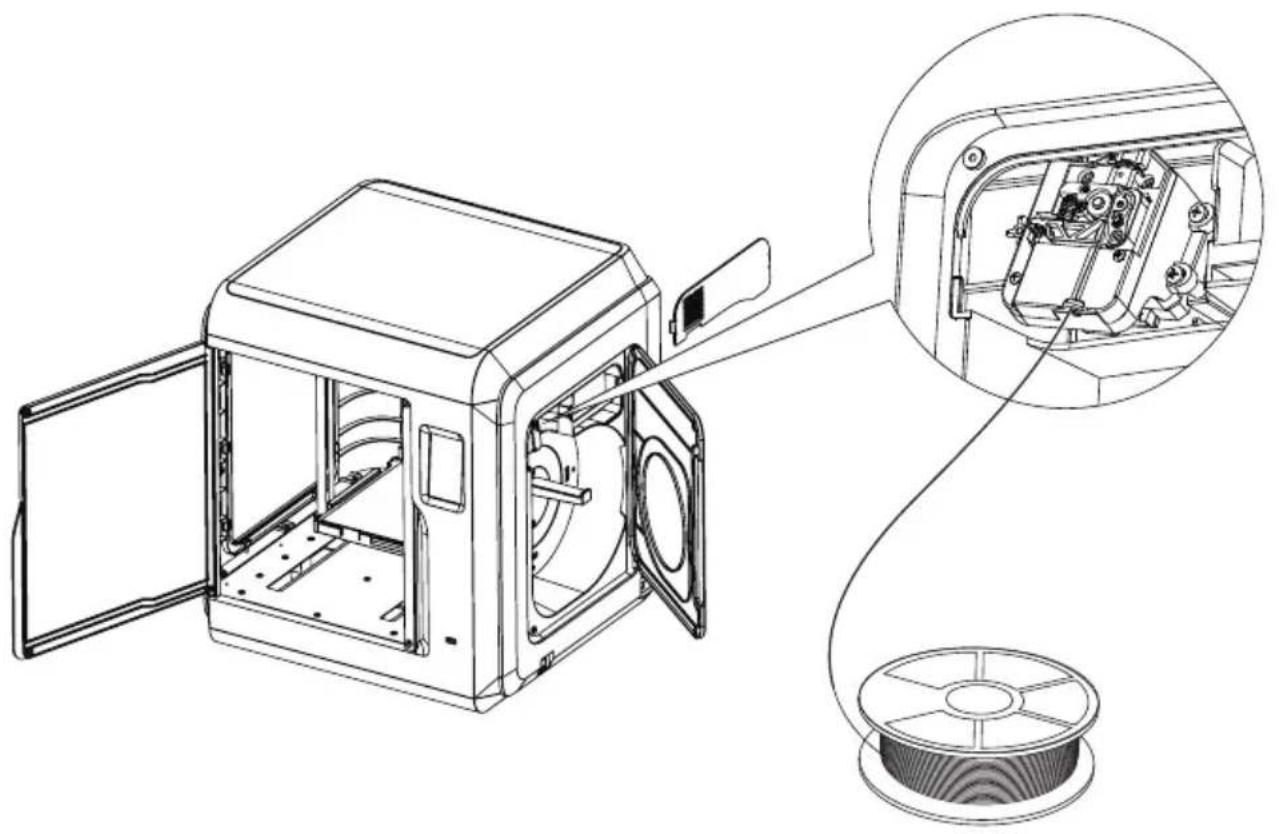

1. Filament laden: Öffnen Sie die Filamentabdeckung auf der rechten Seite, führen Sie das Filament in die Aufnahme ein. Drücken Sie das Filament in das Zuführrad, bis Sie Widerstand spüren. Die Filamente müssen in das Zuführrad eingelegt sein. Berühren Sie [Vorbereiten]-[Strang]-[Laden]. Befolgen Sie die Anweisungen. Sobald Filament aus der Düse austritt, ist der Vorgang erfolgreich abgeschlossen.

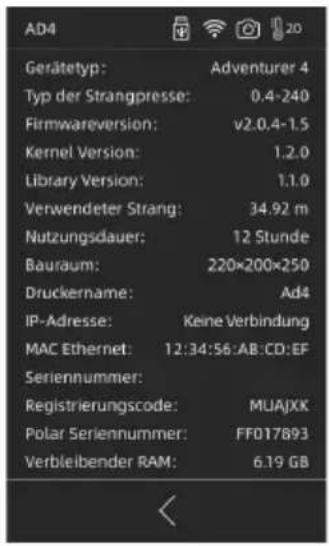

AD4 Gerätetyp: Adventurer 4 Typ der Strangpresse: 0.4-240 Firmwareversion: v2.0.4-1.5 Kernel Version: 1.2.0 Library Version: 1.1.0 Verwendeter Strang: 34.92 m Nutzungsdauer: 12 Stunde Bauraum: 220×200×250 Druckername: Ad4 IP-Adresse: Keine Verbindung MAC Ethernet: 12:34:56:AB:CD:EF Seriennummer: Registrierungscode: MUAJXX Polar Seriennummer: FF017893 Verbleibender RAM: 6.19 GB

Für die Ansicht der Bilder im Browser müssen Drucker und PC mit dem Internet verbunden sein (d. h., Drucker und PC sind mit demselben Router verbunden).

3. Übertragung der Modelldatei

Methode 1: WLAN-Verbindung

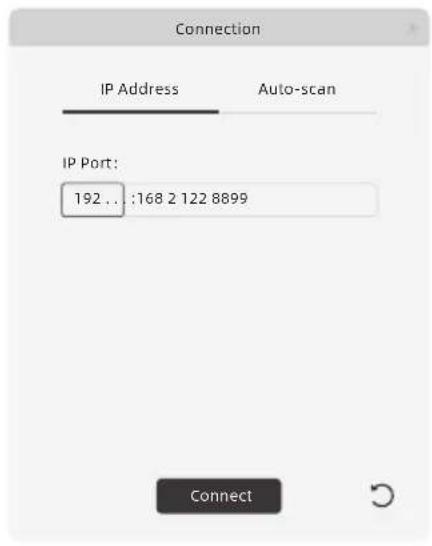

Berühren Sie [Einstellungen]-[Netzwerk]-[WIFI] und befolgen Sie die Anweisungen. Öffnen FlashPrint. Tippen Sie auf [Drucken] >[Gerätetyp] und auf [Flashforge Adventurer 4 / 4 Lite]. Sie können auch die IP-Adresse eingeben oder automatisch nach dem Gerät suchen (Scan). Die IP-Adresse finden Sie unter [Einstellungen] - [Über].

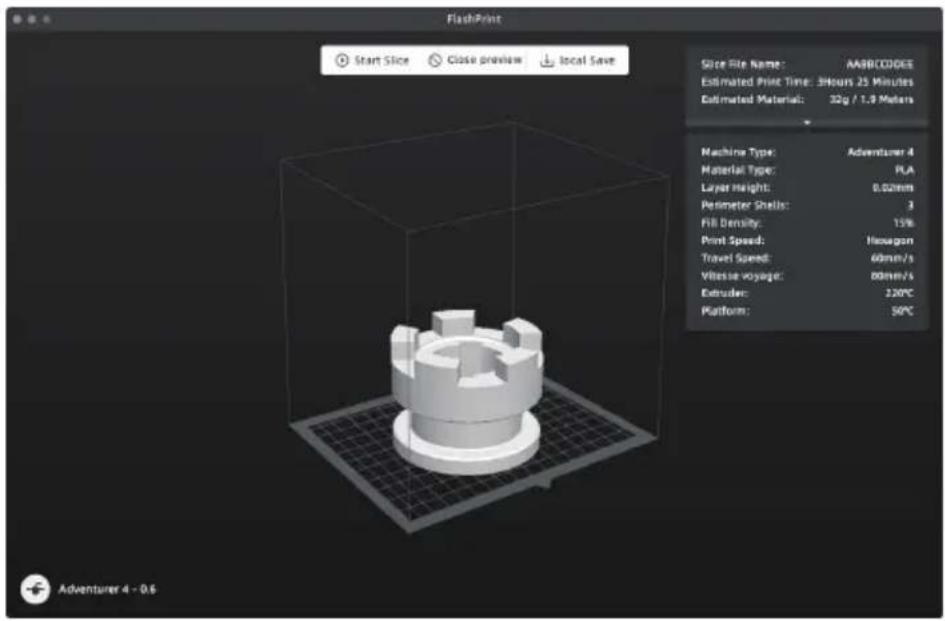

FlashPrint Start Slice Close preview local Save Size File Name: AABBCODGE Estimated Print Time: 3Hours 25 Minutes Estimated Material: 30g / 1.9 Meters Machine Type: Adventurer 4 Material Type: PLA Layer Height: 0.02mm Perimeter Shells: 3 Fill Density: 15% Print Speed: Hexagon Travel Speed: 60mm/s Vitesse voyage: 80mm/s Extruder: 220°C Platform: 50°C Adventurer 4 - 0.6

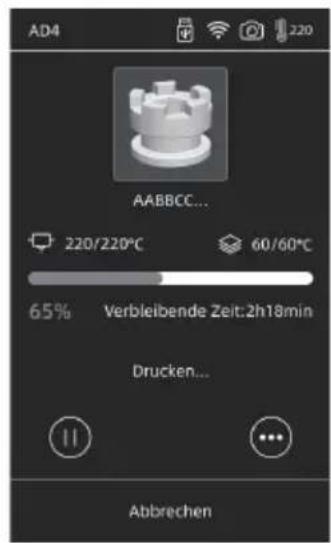

AD4 220 AABBCC... 220/220°C 60/60°C 65% Verbleibende Zeit:2h18min Drucken... Abbrechen

Importieren Sie die stl- oder obj-Datei in den Slicer. Nach dem Slicen erfolgt der Aufwärmvorgang. Dann startet der Druckvorgang automatisch.

Die Dateien können vom USB-Wechseldatenträger eingelesen werden. Verbinden Sie den USB-Wechseldatenträger und wählen Sie die Dateien für den Druck aus.

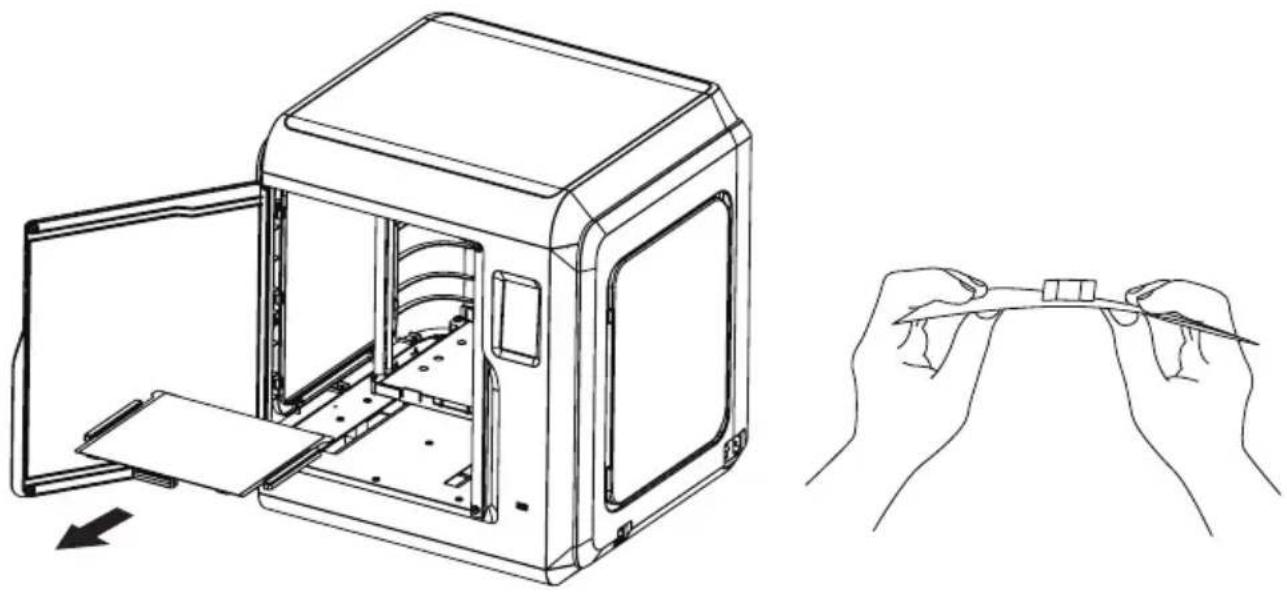

4. Modell herausnehmen

Adventurer 4: Nehmen Sie die Bauplatte heraus und biegen Sie die Platte, um das Modell zu lösen

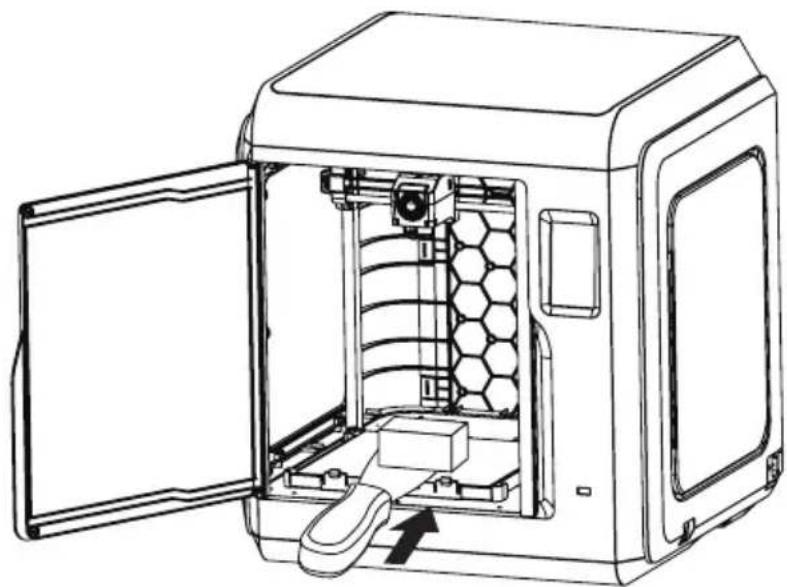

Adventurer 4 Lite: Verwenden des Werkzeugs zum Entfernen des Modells

Nach dem Druckvorgang sind Düse und Konstruktionsplatte noch heiß. Warten Sie bitte, bis beide abgekühlt sind, bevor Sie fortfahren.

Es wird empfohlen, die Platte aus dem Gerät nehmen, um das Modell zu lösen. Sonst bleiben Rückstände des Modells im Gerät zurück. Das Innere des Druckers muss stets sauber sein.
