ATS-36C - Chargeur de piles Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coffret de charge rapide pour accumulateurs
Marque	Monacor
Modèle	ATS-36C
Compartiments de charge	36 (pour émetteurs/récepteurs du système ATS-16)
Type d'accumulateurs compatibles	NiCd ou NiMH (rechargeables)
Courant de charge	300–330 mA
Durée de charge (pour NiMH 1300 mAh)	5–6 heures environ
Procédé de charge	Charge par impulsion avec surveillance V et programmateur
Alimentation	100–240 V / 50-60 Hz (via bloc secteur livré) ; sortie 12 V/7 A
Dimensions (L × H × P)	860 × 230 × 350 mm
Poids	9,6 kg
Température de fonctionnement	0–40 °C
Indicateurs LED par compartiment	LED ON (orange) : charge en cours ; LED OK (verte) : charge terminée
Alimentation livrée	Alimentation à découpage avec cordon secteur
Accessoires fournis	Autocollants pour repérage des appareils, 2 clés pour serrures
Utilisation	Intérieur uniquement
Entretien et nettoyage	Chiffon sec et doux ; ne pas utiliser de produits chimiques ou d'eau
Sécurité	Couvercle doit rester ouvert pendant la charge (risque de surchauffe) ; ne charger que des accus rechargeables
Garantie	Annulée en cas d'utilisation non conforme ou de réparation non autorisée
Élimination	Appareil : recyclage ; accus : dépôt en point de collecte

FOIRE AUX QUESTIONS - ATS-36C Monacor

Quel type d'accumulateurs puis-je charger avec l'ATS-36C ?

Seuls des accumulateurs NiCd ou NiMH peuvent être chargés. N'utilisez jamais de piles non rechargeables, elles pourraient couler ou exploser.

Comment ouvrir le coffret de charge ?

Appuyez sur les deux touches grises de déverrouillage situées sur les fermetures à cliquet, puis tirez les fermetures vers l'avant.

Que faire si la LED orange clignote ?

Cela indique que les accumulateurs sont mal positionnés ou que des piles non rechargeables sont insérées. Retirez immédiatement l'appareil du compartiment et vérifiez les accumulateurs.

Combien de temps faut-il pour charger complètement des accumulateurs ?

Pour des accumulateurs NiMH de 1300 mAh, la durée de charge est d'environ 5 à 6 heures.

Puis-je charger des appareils autres que ceux du système ATS-16 ?

L'ATS-36C est spécialement conçu pour les émetteurs et récepteurs du système ATS-16. L'utilisation avec d'autres appareils n'est pas recommandée.

Le coffret doit-il rester ouvert pendant la charge ?

Oui, le couvercle du coffret doit rester ouvert pendant la charge pour éviter tout risque de surchauffe.

Comment éteindre le coffret de charge ?

Mettez l'interrupteur situé à côté de la prise DC IN sur OFF. Les LEDs ON s'éteignent après un bref clignotement.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'alimentation et faites appel à un technicien spécialisé. N'essayez pas de réparer vous-même l'appareil.

Puis-je utiliser une rallonge avec le cordon secteur ?

Il est déconseillé d'utiliser une rallonge. Branchez directement le cordon secteur sur une prise murales.

Comment nettoyer le chargeur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau.

MODE D'EMPLOI ATS-36C Monacor

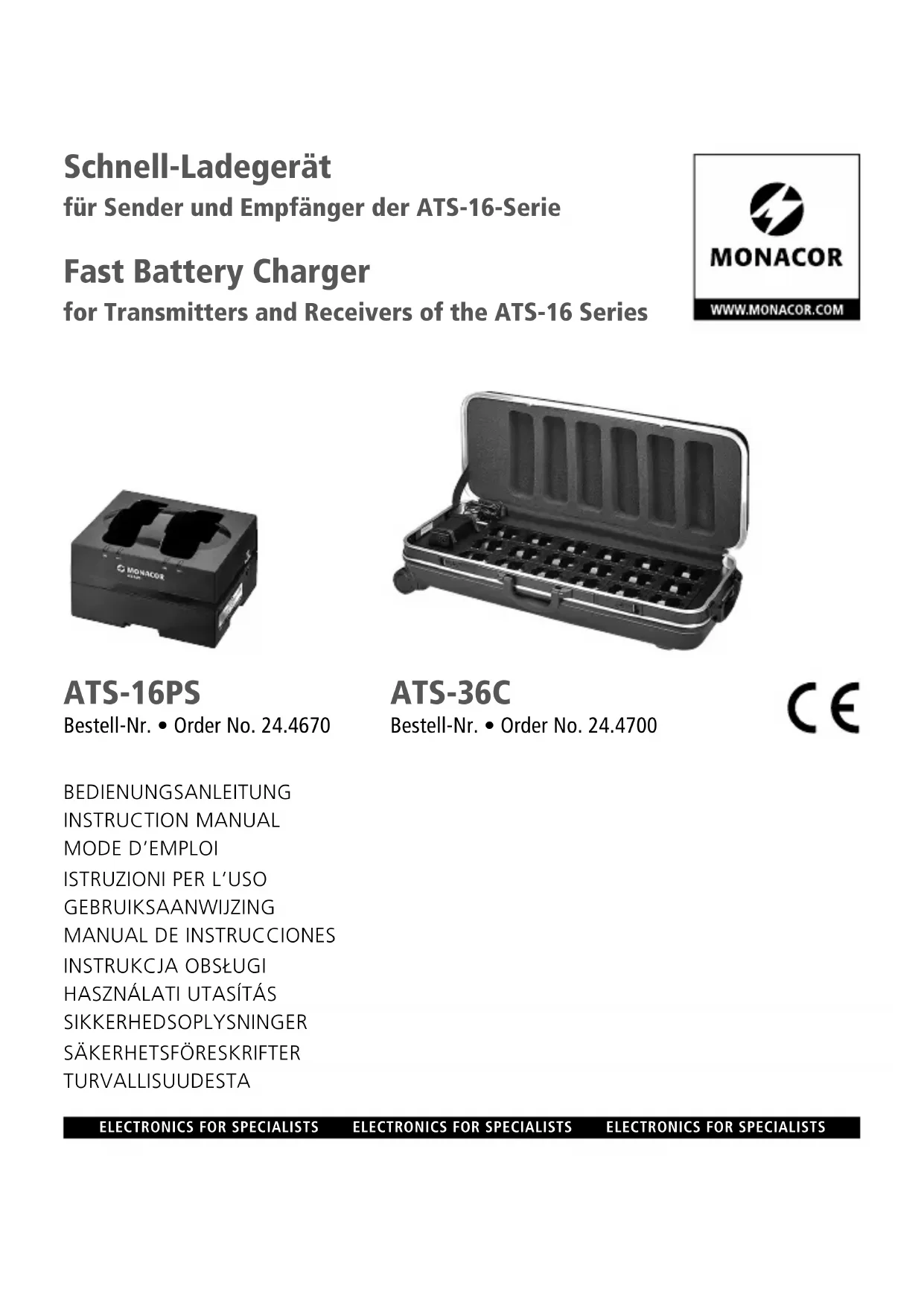

Chargeurs rapides ATS-16PS et ATS-36C

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Les chargeurs rapides intelligents ATS-16PS et ATS-36C permettent de charger les accumulateurs des émetteurs et récepteurs du système de transmission sans fil ATS-16.

La manipulation des chargeurs est particulièrement facile : pour charger, il n'est pas nécessaire de retirer les accumulateurs de l'émetteur / du récepteur, l'appareil est placé dans le compartiment de charge, accumulateurs insérés. Les compartiments de charge sont configurés de telle sorte qu'un positionnement erroné des appareils et donc une inversion de polarité involontaire sont impossibles.

Avec la station de charge ATS-16PS, on peut charger simultanément les accumulateurs de deux appareils au plus. Un bloc secteur est livré.

Avec le coffret de charge ATS-36C sur roulettes, on peut charger simultanément les accumulateurs de jusqu'à 36 appareils. Une alimentation à découpage avec cordon secteur, des autocollants pour repérer les émetteurs / récepteurs positionnés et deux clés pour verrouiller les deux serrures sont livrés.

2 Conseils d'utilisation et de sécurité

Les appareils (chargeur et bloc secteur) répondent à toutes les directives nécessaires de l'Union Européenne et portent donc le symbole €.

AVERTISSEMENT

Le bloc secteur est alimenté par une tension secteur dangereuse. Ne touchez jamais l'intérieur de l'appareil car vous pourriez subir une décharge électrique dangereuse.

- Avec ce chargeur, seuls des accumulateurs NiCd ou NiMH peuvent être chargés. Des batteries non

rechargeables peuvent couler ou exploser si on essaie de les charger !

• Dans l'émetteur ou le récepteur, ne placez que des accumulateurs de même type et remplacez toujours les accumulateurs par paire.
• Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d'eau, des éclaboussures, d'une humidité élevée et de la chaleur (plage de température de fonctionnement autorisée : 0–40 °C).
• En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur les appareils.

• Ne faites pas fonctionner le chargeur et débranchez immédiatement le bloc secteur lorsque :

• le chargeur, le bloc secteur ou le cordon secteur présente des dommages.

• après une chute ou accident similaire..., vous avez un doute au sujet de l'état de l'appareil.
• des dysfonctionnements apparaissent.

Dans tous les cas, faites appel à un technicien spécialisé pour effectuer les réparations.

- Modèle ATS-36C :

Pendant la charge, le couvercle du coffret doit rester ouvert (risque de surchauffe).

Ne débranchez jamais le bloc secteur en tirant sur le cordon secteur, tenez-le toujours par la fiche.

• Pour nettoyer l'appareil, utilisez uniquement un chiffon sec et doux, en aucun cas de produit chimique ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'il ne sont pas réparés par un technicien habilité ; en outre, la garantie deviendrait caduque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.

3 Fonctionnement

Station de charge ATS-16PS :

Reliez le bloc secteur à la prise DC IN, située sur le côté de la station de charge et reliez-le à une prise secteur. La station est ainsi allumée.

Coffret de charge ATS-36C :

1) Pour ouvrir le coffret, appuyez sur les deux touches grises de déverrouillage sur les deux fermetures à cliquet et tirez les fermetures vers l'avant.
2) Reliez l'alimentation fixée dans le coffret avec des bandes Velcro, à la prise DC IN située au-dessus et reliez-la via le cordon secteur livré à une prise secteur. Le témoin de fonctionnement sur l'alimentation brille.
3) Pour allumer le coffret de charge, mettez l'interrupteur situé à côté de la prise DC IN sur ON (l'interrupteur s'allume).

Après l'allumage, sur chaque compartiment de charge, la LED OK et la LED ON brillent brièvement l'une après l'autre. Le chargeur mène un autotest rapide. Une fois le test terminé, les LEDs ON des compartiments de charge brillent encore une fois brièvement : le chargeur est maintenant prêt à fonctionner.

4 Charge des accumulateurs

1) Placez les appareils (émetteurs ou récepteurs) dans les compartiments de charge avec les accus insérés.
2) Pendant la charge, la LED orange ON brille pour le compartiment de charge correspondant. (Si elle clignote, les accumulateurs dans l'émetteur ou le récepteur sont mal positionnés ou des batteries non rechargeables sont utilisées à la place des accumulateurs – retirez alors immédiatement l'appareil du compartiment).
3) Lorsque les accumulateurs d'un appareil sont entièrement chargés, la LED verte OK pour le compartiment correspondant brille.
4) Pour éteindre la station de charge ATS-16PS: débranchez le bloc secteur de la prise secteur. Les LEDs ON brillent brièvement.

le coffret de charge ATS-36C: mettez l'interrupteur sur OFF ; l'éclairage de l'interrupteur s'éteint, les LEDs ON brillent brièvement. Si le coffret n'est pas utilisé pour la charge, débranchez l'alimentation du secteur pour ne pas consommer inutilement du courant.

Pour fermer le coffret, fermez d'abord le couvercle, enfoncez les fermetures jusqu'à ce qu'elles s'enclenchent. Verrouillez, si besoin, les serrures avec une des clés livrées.

Conseil : Si le chargeur est coupé de son alimentation, il faut laisser passer 5 secondes pour réinitialiser l'appareil avant une nouvelle mise en fonction.

Ne jetez pas les accus dans la pou-belle domestique ; déposez-les dans un container spécifique ou ramenez-les à votre détaillant.

5 Caractéristiques techniques

Procédé de charge : . . . charge par impulsion avec surveillance V et program-mateur

Courant de charge : . . . 450–500 mA (ATS-16PS) 300–330 mA (ATS-36C)

Durée de charge*: . . . . 3–4 h environ (ATS-16PS) 5–6 h environ (ATS-36C)

Température fonc. : . . . . 0–40 °C

Alimentation

ATS-16PS : ..... == 12 V/ 500 mA par bloc secteur livré relié à 230 V/ 50 Hz

ATS-36C : ..... == 12V/7A par alimentation à découpage livrée reliée à 100–240V, 50/60 Hz

Dimensions (l × h × p), poids

ATS-16PS:....105×72×84 mm, 175 g

ATS-36C : 860 × 230 × 350 mm, 9,6 kg

*pour accumulateurs NiMH 1300 mAh

Tout droit de modification réservé.
