Type de produit	Alimentation à découpage avec tension de sortie commutable
Marque	Monacor
Modèle	PSS-5000
Dimensions (L x l x H)	70 x 37 x 140 mm
Poids	480 g
Alimentation d'entrée	100 – 240 V~, 50/60 Hz, 60 VA
Tensions de sortie	6 / 7,5 / 9 / 12 / 13,5 / 15 V =
Courant de sortie max.	5 A (pour 6/7,5/9/12 V) ou 3,8 A (pour 13,5/15 V)
Protections	Court-circuit, surcharge, surchauffe
Nombre d'adaptateurs inclus	7 (2 fiches jack et 5 fiches alimentation)
Types d'adaptateurs	Jack ∅ 2,5 mm et 3,5 mm ; alimentation ∅ ext./int. : 2,35/0,75, 3,5/1,35, 5,0/2,1, 5,5/2,1, 5,5/2,5 mm
Plage de température de fonctionnement	0 – 40 °C
Indicateur de fonctionnement	LED rouge
Utilisation	Intérieur uniquement
Entretien et nettoyage	Chiffon sec et doux, sans produits chimiques ni eau
Sécurité	Ne pas ouvrir, ne pas exposer à l'eau, débrancher en cas de défaut
Pièces détachées et réparabilité	Réparations uniquement par technicien spécialisé ; cordon secteur endommagé à remplacer par fabricant ou atelier habilité
Informations générales	Conforme aux normes 89/336/CEE et 73/23/CEE ; garantie caduque en cas d'ouverture

FOIRE AUX QUESTIONS - PSS-5000 Monacor

Comment régler la tension de sortie du Monacor PSS-5000 ?

Utilisez la clé fournie pour tourner le sélecteur de tension jaune sur la valeur souhaitée (6, 7,5, 9, 12, 13,5 ou 15 V). La consommation de l'appareil connecté ne doit pas dépasser le courant de sortie maximum correspondant.

Quel adaptateur utiliser pour mon appareil ?

Choisissez parmi les 7 adaptateurs livrés celui qui correspond à la prise d'alimentation de votre appareil. Branchez-le dans la prise du cordon de l'alimentation en respectant la polarité.

Comment vérifier la polarité pour connecter l'adaptateur ?

Tournez la prise de sorte que la flèche sur la prise et celle sur la fiche se fassent face. Consultez les dessins dans la notice pour identifier si le pôle plus est à la pointe ou au contact intérieur.

Que faire si la LED ne s'allume pas ?

Vérifiez la connexion secteur et que l'appareil est bien branché. Si la LED rouge ne brille pas, débranchez l'alimentation et consultez un technicien.

Puis-je utiliser cette alimentation pour un notebook ?

Oui, à condition que la tension et le courant de votre notebook correspondent aux valeurs réglables du PSS-5000 (max 5 A pour 6-12 V, 3,8 A pour 13,5-15 V). Vérifiez la polarité.

L'alimentation est-elle protégée contre les surcharges ?

Oui, elle est protégée contre les courts-circuits, les surcharges et la surchauffe. En cas de défaut, débranchez immédiatement.

Comment entretenir le Monacor PSS-5000 ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau. Débranchez toujours avant nettoyage.

Puis-je ouvrir l'alimentation pour la réparer ?

Non, l'ouverture rend la garantie caduque et expose à des tensions dangereuses. Toute réparation doit être effectuée par un technicien spécialisé.

Quelle est la consommation en veille ?

Même lorsque l'appareil connecté est éteint, l'alimentation a une faible consommation. Il est recommandé de la débrancher si elle n'est pas utilisée longtemps.

Où puis-je trouver les caractéristiques techniques détaillées ?

Les caractéristiques sont indiquées dans la notice : tensions de sortie, courants, dimensions (70x37x140 mm), poids (480 g), et types d'adaptateurs. Consultez le tableau des spécifications.

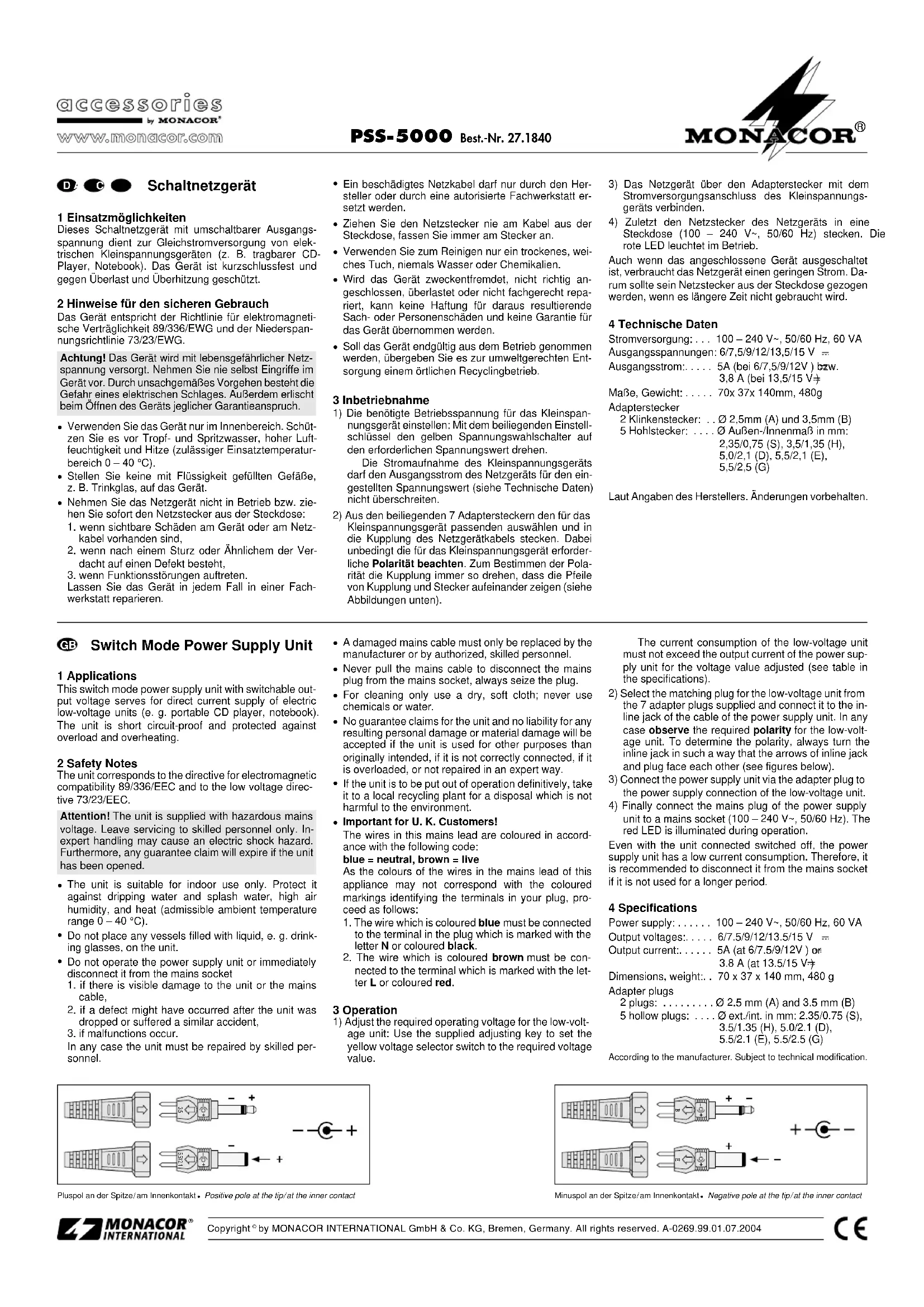

MODE D'EMPLOI PSS-5000 Monacor

F B CH Alimentation à découpage

1 Possibilités d'utilisation

Cette alimentation à découpage avec tension de sortie commutable sert à l'alimentation courant continu d'appareils électriques basse tension (par exemple lecteur CD portable, note book). Elle est protégée contre les courts-circuits, surcharges et surchauffes.

2 Conseils d'utilisation et de sécurité

L'appareil répond à la norme européenne 89/336/CEE relative à la compatibilité électromagnétique et à la norme européenne 73/23/CEE portant sur les appareils à basse tension.

Attention ! L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil car en cas de mauvaise manipulation, vous pouvez subir une décharge électrique. En outre, l'ouverture de l'appareil rend tout droit à la garantie caduque.

• L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures, d'une humidité élevée et de la chaleur (plage de température de fonctionnement autorisée : 0 – 40 °C).
• En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.
• Ne faites pas fonctionner l'alimentation ou débranchez-la immédiatement du secteur lorsque :
• des dommages apparaissent sur l'appareil,

• après une chute ou un cas similaire, vous avez un doute sur l'état de l'appareil,

• des dysfonctionnements apparaissent. Faites toujours appel à un technicien spécialisé pour effectuer les réparations.

• Tout cordon secteur endommagé ne doit être remplacé que par le fabricant ou un atelier de réparation habilité.

• Ne débranchez jamais l'appareil en tirant sur le cordon secteur, tenez-le toujours par la prise.
• Pour nettoyer l'appareil, utilisez uniquement un chiffon sec et doux, en aucun cas, de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché, s'il y a surcharge ou s'il n'est pas réparé par une personne habilitée, de même, la garantie deviendrait caduque.
• Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

3 Fonctionnement

1) Réglez la tension de fonctionnement nécessaire pour l'appareil à basse tension : avec la clé livrée, tournez le sélecteur de tension jaune sur la valeur nécessaire.
La consommation de l'appareil basse tension ne doit pas dépasser le courant de sortie de l'alimentation pour la valeur de tension réglée (voir caractéristiques techniques).
2) Sélectionnez l'adaptateur correspondant à l'appareil basse tension parmi les 7 adaptateurs livrés et branchez-le dans la prise du cordon de l'alimentation.

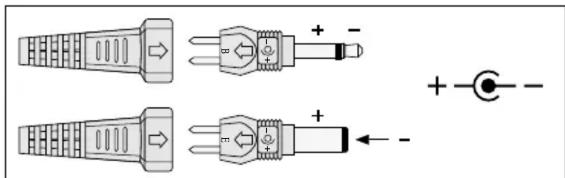

Pour ce faire, respectez impérativement la polarité nécessaire pour l'appareil basse tension. Pour déterminer la polarité, tournez toujours la prise de telle sorte que la flèche de la prise et celle de la fiche se fassent face (voir dessins ci-dessous).

3) Reliez l'alimentation via l'adaptateur à la connexion d'alimentation sur l'appareil basse tension.
4) Enfin reliez l'alimentation à une prise secteur 100 – 240 V\~, 50/60 Hz. La LED sur l'appareil brille en rouge pendant le fonctionnement.

Même lorsque l'appareil relié est éteint, l'alimentation a une faible consommation. Il est recommandé de la débrancher du secteur si elle ne doit pas être utilisée pendant une longue période.

4 Caractéristiques techniques

Alimentation : ..... 100 – 240 V\~, 50/60 Hz, 60 VA

Tensions de sortie : . . 6/7,5/9/12/13,5/15V =

Courant de sortie : . . . 5 A (pour 6/7,5/9/12V) ou 3,8 A (pour 13,5/15V)

Dimensions, poids : . . 70 x 37 x 140 mm, 480 g

Adaptateurs

2 fiches jack : . . . . ∅ 2,5 mm (A) et 3,5 mm (B)
5 fiches
alimentation : . . . . . ∅ ext./int. en mm : 2,35/0,75 (S), 3,5/1,35 (H), 5,0/2,1 (D), 5,5/2,1 (E), 5,5/2,5 (G)

D'après les données du constructeur.

Tout droit de modification réservé.

Pôle plus à la pointe / au contact intérieur• Polo positivo alla punta/al contatto interno

Pôle moins à la pointe / au contact intérieur • Polo negativo alla punta / al contatto interno
