OctoPre MKII - Matériel audio FOCUSRITE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Préamplificateur de microphone
Nombre d'entrées	8 entrées XLR
Alimentation fantôme	48V pour chaque canal
Connectivité	Sorties analogiques TRS 1/4"
Utilisation	Idéal pour l'enregistrement en studio et les performances live
Dimensions	482 mm x 44 mm (19" x 1U)
Poids	2.5 kg
Maintenance	Nettoyage régulier des connecteurs, vérification des câbles
Sécurité	Utiliser dans un environnement sec, éviter les surcharges électriques
Informations générales	Compatible avec la plupart des interfaces audio et DAW

FOIRE AUX QUESTIONS - OctoPre MKII FOCUSRITE

Comment brancher le FOCUSRITE OctoPre MKII à ma console de mixage ?

Utilisez des câbles XLR pour connecter les sorties de l'OctoPre MKII à des entrées de votre console de mixage. Assurez-vous que l'OctoPre est alimenté et que les niveaux de gain sont ajustés correctement.

Quel type d'alimentation électrique nécessite le FOCUSRITE OctoPre MKII ?

Le FOCUSRITE OctoPre MKII fonctionne avec une alimentation externe fournie dans le package. Assurez-vous de le brancher à une prise électrique compatible.

Pourquoi le son est-il faible lorsque j'utilise le FOCUSRITE OctoPre MKII ?

Vérifiez les réglages de gain sur l'OctoPre MKII. Assurez-vous que le niveau de gain est suffisamment élevé et que les câbles XLR sont correctement connectés.

Comment utiliser les préamplis de l'OctoPre MKII avec un ordinateur ?

Vous devez connecter l'OctoPre MKII à une interface audio compatible via les sorties analogiques ou numériques. Ensuite, sélectionnez l'OctoPre comme source d'entrée dans votre logiciel d'enregistrement.

L'OctoPre MKII fonctionne-t-il avec tous les logiciels de musique ?

Oui, l'OctoPre MKII est compatible avec la plupart des logiciels de musique qui acceptent des entrées audio. Assurez-vous de configurer correctement votre logiciel pour reconnaître l'OctoPre.

Comment mettre à jour le firmware de l'OctoPre MKII ?

Actuellement, le FOCUSRITE OctoPre MKII ne nécessite pas de mises à jour de firmware. Vérifiez régulièrement le site de Focusrite pour des informations sur d'éventuelles mises à jour à l'avenir.

Que faire si l'OctoPre MKII ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que la prise fonctionne. Si le problème persiste, contactez le support technique de Focusrite.

Puis-je utiliser l'OctoPre MKII sans ordinateur ?

L'OctoPre MKII est principalement conçu pour être utilisé avec un ordinateur ou une interface audio. Cependant, vous pouvez l'utiliser avec un enregistreur numérique compatible, à condition qu'il dispose des bonnes entrées.

MODE D'EMPLOI OctoPre MKII FOCUSRITE

Mode d'emploi ....11

Introduction

Instructions de sécurité importantes

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION : TO REDUCE THE RISK OF ELECTRIC SHOCK , DO NOT REMOVE COVER (OR BACK ). NO USE-SERVICEABLE PARTS INSIDE . REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Lisez ces instructions.1.

Conservez ces instructions.2.

Tenez compte de tous les avertissements.3.

Suivez toutes les instructions.4.

N'utilisez pas cet appareil avec de l'eau à proximité.5.

Nettoyez-le uniquement avec un chiffon sec.6.

1. Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.

2. Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) produisant de la chaleur.

3. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée à deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

4. Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil. N'utilisez que des fixations/accessoires spécifiés par le fabricant.11.

Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.12.

1. Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

2. GB The apparatus shall be connected to a Mains socket outlet with a protective earthing connection.

FIN

1. N'exposez pas cet appareil aux gouttes ni aux éclaboussures et ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.

2. AVERTISSEMENT - Pour réduire le risque d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ni à l'humidité.

3. La fiche d'alimentation est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.

4. Aucune source de flamme nue, comme une bougie allumée, ne doit être placée sur l'appareil.

5. N'utilisez pas un cordon d'alimentation endommagé ou dénudé.

6. Si la prise d'alimentation de cet appareil comprend un fusible, celui-ci ne doit être remplacé que par un modèle identique ou de valeur de rupture inférieure.

7. Utilisez-le uniquement avec le chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.

Sommaire

Introduction....13

Contenu de l'emballage ....13

Matériel....14

Face arrière ....14

Face avant 14

Emploi de l'OctoPre MkII ....15

Entrées mixtes ....15

Gain du préampli ....15

Alimentation fantôme ....15

Sorties ligne....15

Sorties numériques ....16

Synchronisation numérique ....16

Exemples de configuration ....17

Caractéristiques techniques ....19

Guide de dépannage 20

Introduction

Merci d'avoir choisi l'OctoPre MkII de Focusrite. Cette unité vous apporte 8 canaux à préamplificateurs Focusrite de haute qualité pour l'emploi avec des signaux de type microphone, ligne et instrument. Vous pouvez utiliser l'OctoPre MkII dans votre installation de studio ou dans votre équipement de scène. L'OctoPre MkII offre 8 sorties directes via les sorties ligne symétriques pour une connexion à un appareil analogique, ou via une connexion ADAT simple ou double avec un appareil numérique.

Siles principales sections du mode d'emploi ne vous apportent pas les informations dont vous avez besoin, pensez à consulter http://www.focusrite.com/answerbase, qui contient une liste complète des questions les plus fréquemment posées à ce jour à l'assistance technique à propos de ce produit.

Contenu de l'emballage

Avec votre OctoPre Mk II, vous devez avoir :

1 - câble d'alimentation électrique IEC
4 - pieds en caoutchouc auto-adhésifs - collez-les sous l'unité pour la placer sur une table
1 - Carte d'enregistrement
1 - Brochure des produits Focusrite
1 - Brochure des produits Novation

Matériel

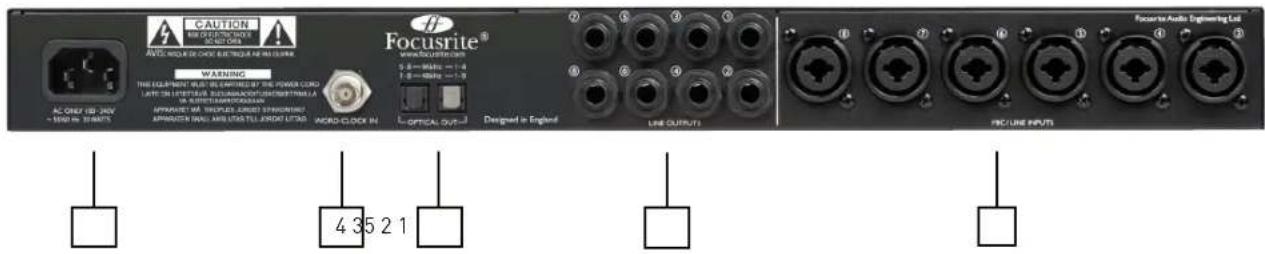

Face arrière

La face arrière fournit la majorité des connexions d'entrée et de sortie de l'OctoPre Mk II.

1 6 entrées mixtes pour les entrées 3 - 8. Micro par XLR ou ligne par jack*
2 8 sorties ligne (1 - 8)*
3 2 prises de sortie optique **
4 1 connecteur BNC d'entrée Word Clock
5 1 embase d'alimentation IEC

* Des fiches jack 6,35 mm 3 points (TRS/symétriques) ou 2 points (TS/asymétriques) peuvent être employées.

** aux fréquences d'échantillonnage de 44,1/48 kHz, utilisez le port 1 pour 8 canaux - ADAT. aux fréquences d'échantillonnage de 88,2/96 kHz, utilisez les ports 1 et 2 pour 2 x 4 canaux - multiplexage ADAT SMUX.

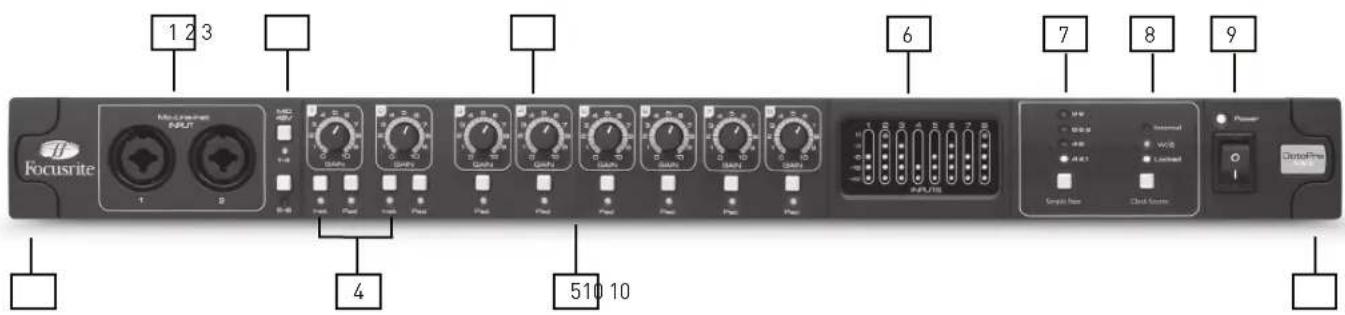

Face avant

La face avant héberge les connecteurs d'entrée micro, ligne et instrument, ainsi que les commandes de gain d'entrée et d'écoute (monitoring).

1 2 3 Focusrite Multi-Channel INPUT 4 510 10 6 7 8 9 Interrupt VCC Control Pure Simple Box Clock Pulse DiofoPro Close

1 Canaux 1 et 2 avec prise d'entrée mixte XLR/jack pour micro/ligne/instrument
2 Commutateurs d'alimentation fantôme + 48 V avec DEL pour les canaux 1-4 et 5-8
3 Potentiomètres de contrôle du gain de préampli pour les entrées 1 - 8
4 Commutateurs instrument avec DEL pour les entrées 1 et 2 DEL allumée - Instrument/DEL éteinte - Ligne
5 Commutateurs d'atténuateur avec DEL pour les entrées 1 et 8 DEL allumée - Atténuation de 9 dB
6 Indicateurs de niveau séparés à 5 DEL pour chaque canal d'entrée : -42, -18, -6, -3, 0
7 Sélecteur de fréquence d'échantillonnage avec des DEL séparées pour chaque fréquence d'échantillonnage
8 Sélecteur de source d'horloge avec des DEL séparées pour chaque source/statut de synchro
9 Interrupteur d'alimentation avec DEL - La DEL est allumée quand l'unité reçoit une alimentation et est sous tension
10 Caches amovibles d'équerres de rack - retirez-les pour une installation dans un rack 19 pouces

Emploi de l'OctoPre MkII

Entrées mixtes

Les huit entrées audio utilisent des connecteurs mixtes Neutrik. Ils peuvent accepter des connecteurs XLR mâles, des jacks 6,35 mm 3 points (TRS/symétriques) ou 2 points (TS/asymétriques).

Si un câble XLR est utilisé, alors le préampli est automatiquement réglé sur le niveau microphone.

Si un câble jack est utilisé, alors le préampli est réglé sur le niveau ligne. Pour les signaux d'instruments connectés aux entrées 1 et 2, utilisez la touche Inst pour passer en niveau instrument à haute impédance.

Gain du préampli

Le gain de chaque préampli doit être réglé en fonction du niveau de la source d'entrée. Utilisez l'affichage de niveau à DEL pour contrôler le niveau du signal de chaque préampli.

Commencez avec le gain du préampli réglé au minimum. Demandez à l'artiste que vous enregistrez de jouer au plus fort niveau requis par son interprétation.

Si l'affichage de niveau à DEL indique déjà un niveau élevé, activez alors l'atténuateur (Pad) pour ce canal.

Puis montez lentement le gain jusqu'à ce que le niveau du signal atteigne la diode orange (-3 dB).

Puis baissez le gain de quelques dB.

Cela devrait garantir que le niveau du signal n'atteigne jamais le rouge (0 dB) et ne sature les convertisseurs analogique/numérique.

Alimentation fantôme

Les deux commutateurs d'alimentation fantôme activent l'alimentation fantôme +48 V pour les entrées micro 1-4 et 5-8. Une alimentation fantôme est requise par la plupart des microphones à condensateur. L'alimentation fantôme n'est envoyée qu'aux connecteurs XLR de l'entrée mixte, donc si un groupe de 4 préamplis est partagé entre signaux de niveau micro et signaux de niveau ligne, le +48V n'est envoyé qu'aux microphones.

Les microphones dynamiques ne nécessitent pas d'alimentation fantôme, mais la plupart fonctionnent bien quand elle est fournie.

Les microphones à ruban ne nécessitent pas d'alimentation fantôme et risquent d'être endommagés s'ils en reçoive une.

Si vous ne savez pas ce qu'il en est pour votre microphone, ne lui envoyez PAS d'alimentation fantôme avant d'avoir eu confirmation de ses caractéristiques par le fabricant.

Sorties ligne

Utilisez les sorties ligne pour connecter l'OctoPre MkII aux entrées ligne d'un quelconque appareil analogique.

L'OctoPre MkII accepte des jacks 3 points (TRS/symétriques) ou 2 points (TS/asymétriques).

Les jacks 3 points (TRS) donnent un niveau de signal maximum de +16 dBu tandis que les jacks 2 points (TS) donnent un niveau de signal maximum de +10 dBu.

Sorties numériques

Utilisez les sorties ADAT pour connecter l'OctoPre MkII aux entrées ADAT d'un quelconque appareil numérique.

L'OctoPre MkII transmettra 8 canaux audio à 44,1/48 kHz via un simple câble optique. Les mêmes 8 canaux sont envoyés par les deux ports optiques.

L'OctoPre MkII transmettra 4 canaux audio à 88,2/96 kHz via un simple câble optique. Les canaux 1-4 et 5-8 sont respectivement envoyés par chaque port optique.

Utilisez le sélecteur Sample Rate pour sélectionner la fréquence d'échantillonnage désirée. Vous devez vous assurer que la fréquence d'échantillonnage sélectionnée sur l'OctoPre MkII correspond à celle réglée sur l'appareil numérique récepteur.

Synchronisation numérique

Il existe deux options de synchronisation :

L'OctoPre MkII comme source d'horloge (maître) :

Connectez l'OctoPre MkII à l'appareil numérique par ADAT et assurez-vous que l'appareil récepteur est réglé pour recevoir l'horloge de l'entrée ADAT (vérifiez aussi que les fréquences d'échantillonnage des deux appareils correspondent).

Le sélecteur Clock Source de l'OctoPre MkII doit être réglé sur Internal (horloge interne) et la DEL Locked (verrouillée) sera allumée en vert.

L'OctoPre MkII comme esclave de source d'horloge :

Connectez l'OctoPre MkII à l'appareil numérique par ADAT et branchez un câble BNC (depuis l'appareil récepteur ou tout autre appareil de la chaîne numérique) à l'entrée Word Clock (vérifiez aussi que les fréquences d'échantillonnage des deux appareils correspondent).

Le sélecteur Clock Source de l'OctoPre MkII doit être réglé sur W/C (Word Clock) et la DEL Locked (verrouillée) sera allumée en vert.

Exemples de configuration

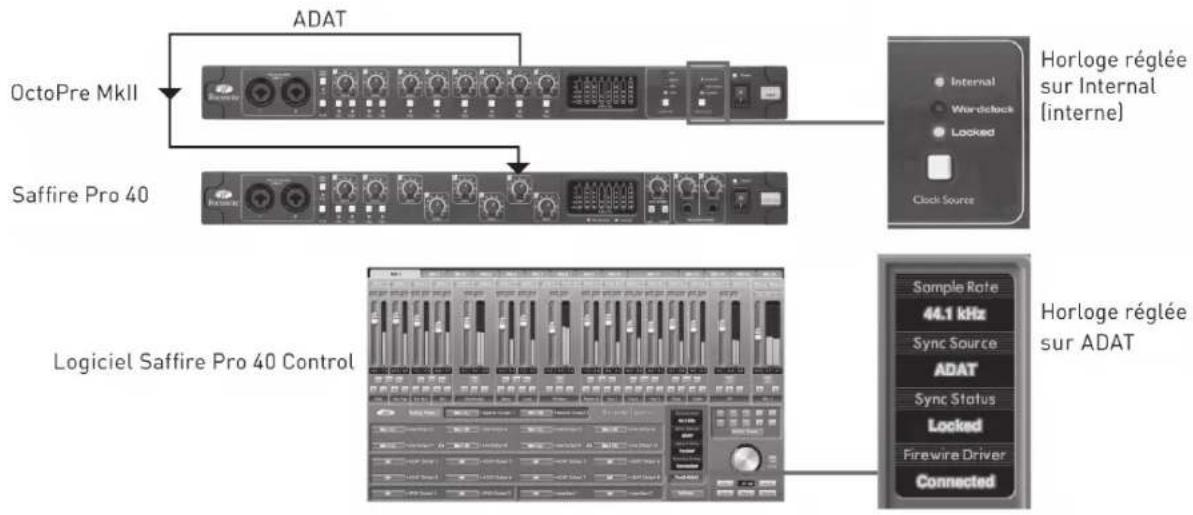

L'OctoPre MkII avec une interface audio : l'OctoPre MkII comme source d'horloge (maître)

ADAT OctoPre MkII Saffire Pro 40 Horloge réglée sur Internal (interne) Internal Wordclock Locked Clock Source Logiciel Saffire Pro 40 Control Sample Rate 44.1 kHz Sync Source ADAT Sync Status Locked Firewire Driver Connected Horloge réglée sur ADAT

Ici, l'OctoPre MkII est connecté à une Saffire Pro 40 de Focusrite. Les deux unités fonctionnent à 44,1 kHz. La configuration serait identique avec toute autre interface audio dotée d'une entrée ADAT.

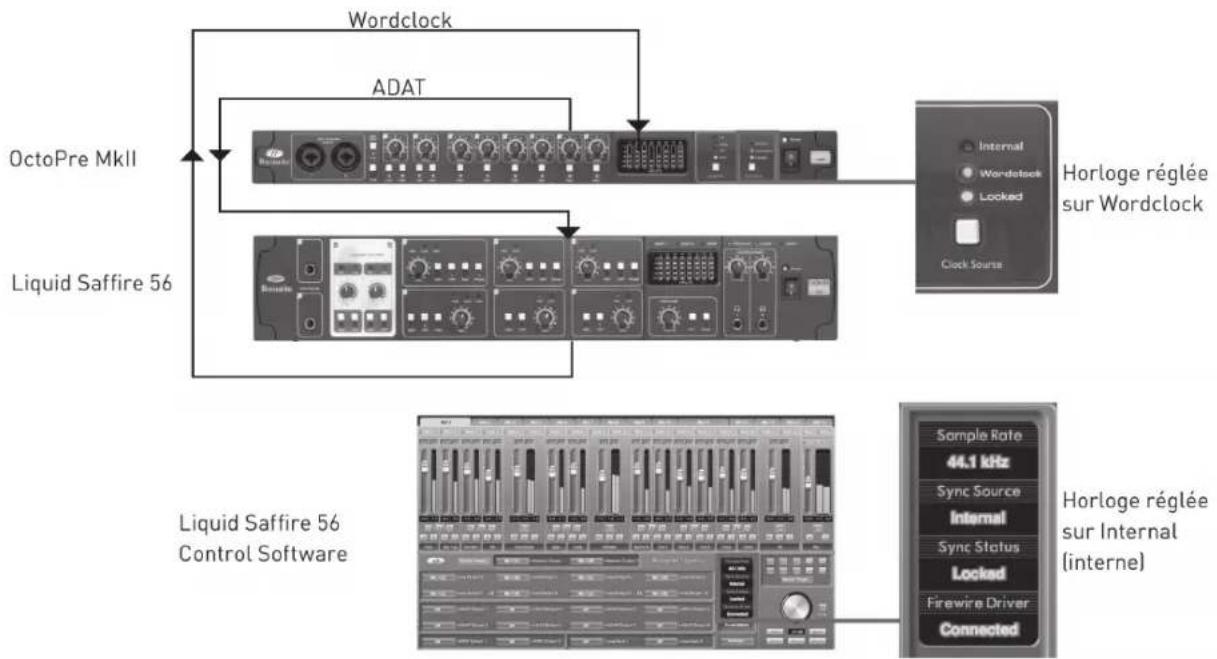

L'OctoPre MkII avec une interface audio : l'interface audio comme source d'horloge (maître)

Ici, l'OctoPre MkII est connecté à une Liquid Saffire 56 de Focusrite. Les deux unités fonctionnent à 44,1 kHz. La configuration serait identique avec toute autre interface audio dotée d'une entrée ADAT et d'une sortie Wordclock.

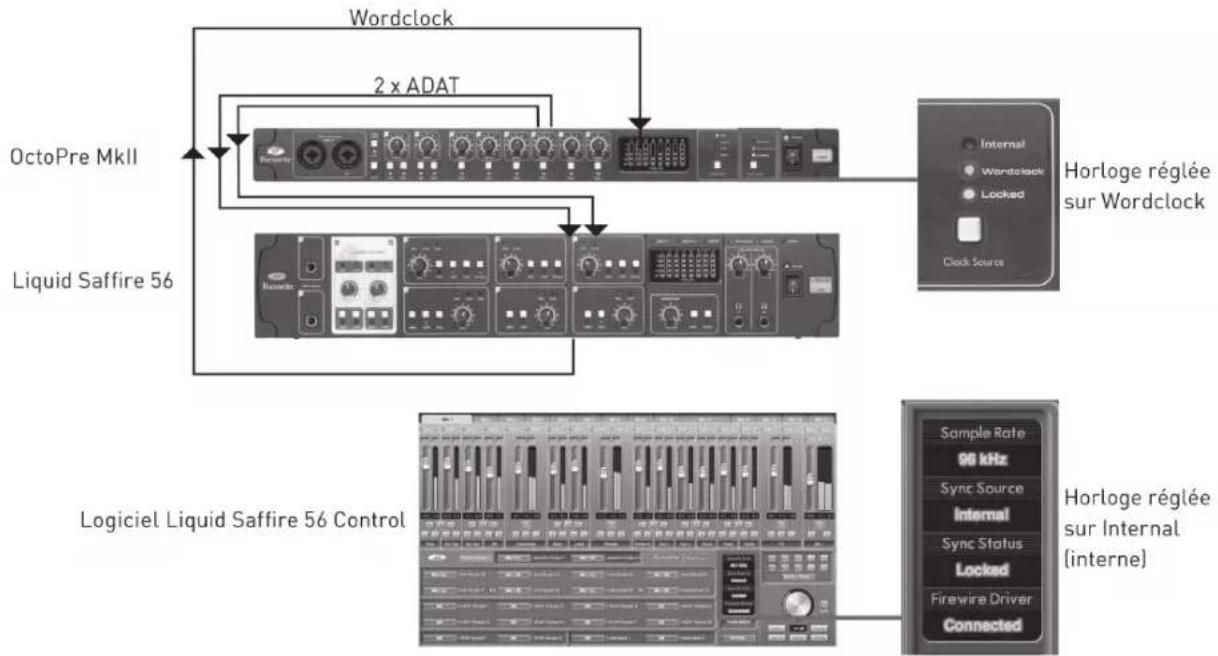

L'OctoPre MkII avec la Liquid Saffire 56 - mode multiplexage SMUX.

Ici, l'OctoPre MkII est connecté à une Liquid Saffire 56 de Focusrite. Les deux unités fonctionnent à 96kHz. Deux câbles ADAT servent à transmettre chacun 4 canaux. La configuration serait identique avec toute autre interface audio dotée d'une entrée ADAT et d'une sortie Wordclock.

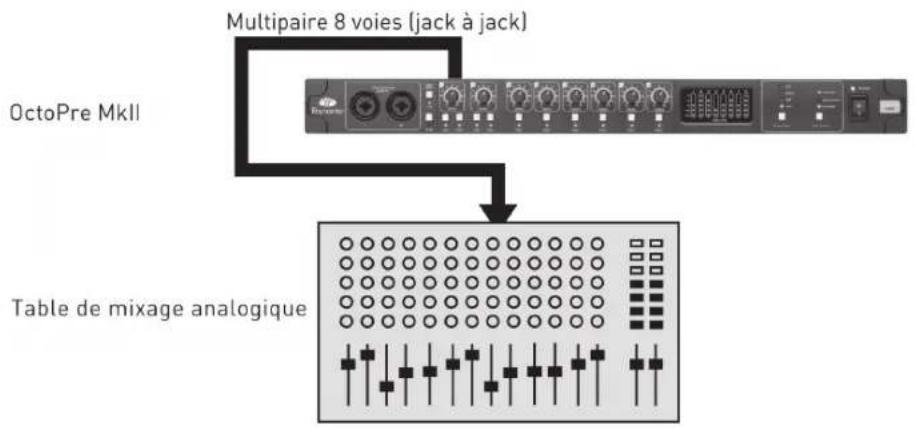

L'OctoPre MkII avec une table de mixage analogique

Multipaire 8 voies (jack à jack) OctoPre MkII Table de mixage analogique

Connectez l'Octopre MkII à n'importe quel appareil analogique à l'aide de 8 jacks 2 points (TS) ou 3 points (TRS).

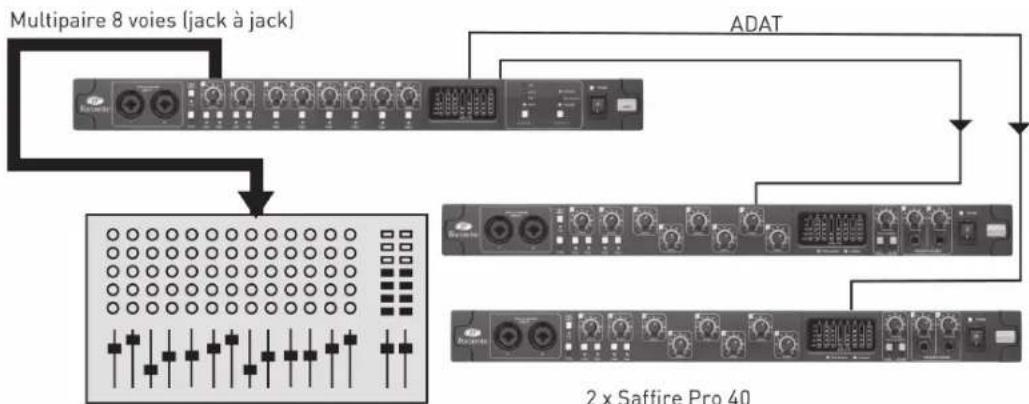

L'OctoPre MkII avec une table de mixage analogique et enregistrement/sauvegarde numérique (44,1/48 kHz)

Table de mixage analogique
2 x Saffire Pro 40

L'OctoPre MkII peut approvisionner simultanément des appareils analogiques et numériques. Ici, les sorties ligne sont raccordées à la table de mixage (retours de scène), la sortie ADAT 1 à la Saffire PRO 40 (enregistreur), et la sortie ADAT 2 à la seconde Saffire Pro 40 (enregistreur 2/dispositif de sauvegarde).

Notez que cela fonctionnera aux fréquences d'échantillonnage de 44,1 et 48 kHz.

À 88,2 et 96 kHz, les deux câbles ADAT se connectent à un seul appareil (4 canaux par câble).

Caractéristiques techniques

MICRO (MIC)

Réponse en fréquence : 20 Hz - 20 kHz, +/- 0,1 dB

DHT+B : 0,001 % (mesurée à 1 kHz avec un filtre passe-bande 20 Hz/22 kHz)

- Bruit : équivalent en entrée > 125 dB (128 dB analogique vers numérique) : mesuré à \~60 dB de gain avec terminaison 150 ohms (filtre passe-bande 20 Hz/22 kHz)

LIGNE (LINE)

Réponse en fréquence : 20 Hz - 20 kHz, +/- 0,1 dB•

DHT+B : • < 0,001 % (mesurée avec une entrée à 0 dBFS et un filtre passe-bande 22 Hz/22 kHz)

Bruit : -90 dBu (filtre passe-bande 22 Hz/22 kHz)•

INSTRUMENT

Réponse en fréquence : 20 Hz - 20 kHz, +/- 0,1 dB•

DHT+B : 0,004% (mesurée avec une entrée à 0 dBu et un filtre passe-bande 20 Hz/22 kHz)

Bruit : -87 dBu (filtre passe-bande 20 Hz/22 kHz)

PERFORMANCES NUMÉRIQUES

- Sources d'horloge : Horloge interne Entrée synchro sur Word Clock

- Plage dynamique A/N : 110 dB, "pondération A" (toutes les entrées)

- La technologie JetPLL™ procure une remarquable réduction de la gigue pour les meilleures performances de convertisseur de sa catégorie.

• Gigue d'horloge < 250 picoseconds

• Fréquences d'échantillonnage : 44,1 à 96 kHz

- Précision de l'horloge de fréquence d'échantillonnage : +/- 20 PPM

POIDS et DIMENSIONS

3 kg - 35 cm x 4,5 cm x 26,5 cm

ENTRÉES ANALOGIQUES

Entrées micro/ligne sur XLR mixte avec auto-commutation entre micro (XLR) et ligne/instrument (jack 6,35 mm 3 points)

Micro/Ligne/Instrument 1 & 2 : 2 XLR mixtes en face avant•

Micro/Ligne 3-8 : 6 XLR mixtes•

Instrument : comme ci-dessus, commuté sur Instrument (entrées 1 & 2 uniquement)•

Gain micro : +10 dB à +55 dB•

Gain ligne 1-8 : -10 dB à +36 dB •

Gain instrument : +10 dB à +55 dB•

Atténuation sur les entrées 1-8, \~-10 dB•

Alimentation fantôme commutable par groupes de 4 canaux sur entrées micro 1-4 et 5-8•

Niveau d'entrée maximal micro et instrument : +8 dBu (+16 dBu avec atténuateur sur l'entrée)

Niveau d'entrée maximal ligne : +22 dBu•

SORTIES ANALOGIQUES

8 prises jack 6,35 mm 3 points de niveau ligne•

• Niveau de sortie nominal 0 dBFS = 16 dBu, symétrique
- Réponse en fréquence : 20 Hz - 20 kHz, +/- 0,2 dB.
• DHT + B : <0,0010 % (-100 dB) (mesurée avec une entrée à 0 dBFS et un filtre passe-bande 20 Hz/22 kHz, sans pondération)

ENTRÉES/SORTIES NUMÉRIQUES

- Sorties ADAT 1 & 2 : 8 canaux (44,1/48 kHz) 4 canaux en multiplexage S-MUX (88,2/96 kHz, 8 canaux au total)

ALIMENTATION

• Alimentation électrique interne universelle

TÉMOINS EN FACE AVANT

• Indicateurs de niveau des entrées analogiques (canaux 1-8), 5 segments (-42, -18, -6, -3 et 0 dBFS)
  • 4 DEL de fréquence d'échantillonnage (44,1k, 48k, 88,2k & 96k)
  • 2 DEL de source de synchro (Internal, Word Clock)
  • DEL témoin de verrouillage "Locked"

Guide de dépannage

Pour toutes les questions de dépannage, veuillez visiter la base de réponses Focusrite où se trouvent des articles couvrant de nombreux exemples de résolution de problèmes : www.focusrite.com/answerbase.

Sauf erreurs ou omissions
