MODE D'EMPLOI CompQ 42CWQ104 KICKER
Manuel d'utilisation | Française
CompQ HAUT-PARLEUR D'EXTRÊMES GRAVES
CLASS
Pourtour en élastomère à coupe transversale variable (moll'eure excursion)
Pour tour et cône cousus pour une adhérence maximale
Protection des éléments de fixation pour une installation netto, soignée.
Toile Blue-Lace" cour plus de contrôle et de robustesse
Voir pages 24-25 pour les instructions et les schémas de câblage
Structure de moteur optimisée FEA pour traiter de fortes puissances
Modèles : CWQ10 | CWQ12 | CWQ15
Reverdeur KICKER agréé :
Date d'achat :
Numéro de modèle du haut-parleur :
Numéro de série du haut-parleur :
CARACTÉRISTIQUES
Remarque : Tous les chiffres relatifs aux spécifications et aux performances sont susceptibles de charger. Veuillez consulter le site www.kicker.com pour obtenir les informations les plus récentes. Pour tirer le meilleur parti de votre nouveau caisson de basses KICKER, nous vous recommandons d'utiliser uniquement les accessoires et câbles KICKER. Veuillez compter une période de rodagé de deux semaines avant que le caisson de basses n'atteigne son niveau de performance optimal.
Vérification sonore : Réponse médiocre des basses ? Vérilez la phase du système en inversant les connexions négative et positive du haut-parleur sur le caisson de basses. Si cela améliore les basses, le caisson de basses étant déphasé par rapport au reste du système audio.
| Modèle | CWQ10 | CWQ12 | CWQ15 | |
| Impédance nominale [0] 2 ou 4 2 ou 4 2 ou 4 | ||||
| Fs | [Hz] | 38 | 37 | |
| Sensibilité [1W, 1m] 85,7 86,2 88,6 | ||||
| Ots | 0,437 | 0,546 | 0,472 | |
| Oms | 8,916 | 8,878 | 9,672 | |
| Qes | 0,46 | 0,562 | ||
| Re | [0] | 6,52 | 5,94 | |
| Vas [piod ^ ; L] ,59, 16,75 | ,91,26 | 2,5, 70,747 | ||
| Puissance continue [Watts RMS] | 700 | 850 | 1100 | |
| Dimensions externes du boîtier [po ; cm] | 10-11/16, 27,2 | 12-1/2, 31,8 | 15-3/8, 39,1 | |
| Profondeur du montage [po ; cm] | 6-3/8, 16,2 | 7-1/6, 18,1 | 8-15/16, 22,6 | |
| Découpe de montage [po ; cm] | 9-3/16, 23,4 | 11-1/16, 28,1 | 13-7/8, 35,2 | |
| Réponse en fréquence [Hz] 24 - 100 | 20 - 100 | 18 - 100 | ||
APPLICATIONS DU CAISSON SCELLÉ
La structure des caissons scellés offre la réponse audio la plus fulde avec plus de puissance aux fréquences les plus basses, de 20 à 30 Hz. De tels systèmes assurent des doses massives de basses à haute fidélité et peuvent être pilotes à des niveaux sévères de puissance d'amplification. Le système de suspension à haute performance peut fonctionner dans un caisson scellé de taille plus importante. Ce volume de caisson maximal est idéal pour ces installations à ultra haute qualité senore. Le caisson maximal crée une course de réponse très plate et étend superbement la réponse au niveau des ultra-basses.
Les systèmes de basses CompQ ont une bonne performance dans tous les caissons scellés dont la taille est comprise entre le minimum et le maximum recommandés. Ces systèmes présentent des avantages dans les deux configurations : une taille minimale produit des basses de haut impact et la maximale génère une protraction à basse fréquence. De façon générale, le système aura le son du caisson recommandé dont le volume est le plus proche. Les recommandations pour ces caissons ont été calculées en incluant l'espace d'air inclus dans le caisson et comportent le décacement des basses. Tout l'espace du caisson scelé coû être rempli à 50 % avec un rembourrage en polyester läche (poly-til). Ne fabriquez pas un boîler avec un espace plus grand que le volume de caisson maximal recommandé.
Scellé au minimum
| Modèle | Volume | ^* (L) pedPuissance |
| CWQ10 | ,66 (18,7) | 700 RMS |
| CWQ12 | ,88 (24,92) | 850 RMS |
| CWQ15 | 1,5 (42,5) | 1100 RMS |
Scellé au maximum
| Modèle | Volume | 3(L) pétPuissance |
| CWQ10 | 1,25 (35,4) | 700 RMS |
| CWQ12 | 2 (56.64) | 850 RMS |
| CWQ15 | 6 (169,9) | 1100 RMS |
Dimensions des parois pour un caisson scellé au minimum constitué de fi bre MDF de 3/4 pouce (1,9 cm) d'épaisseur :
| Modèle | Volume | 3 (L) Ipledi A po, (cm) Paroi B po, (cm) Paroi C po, (cm) | ||
| CWQ10 | ,66 (18,7) | 12x12, 30,5x30,5 | 12x10,5, 30,5x26,7 | 10,5x10,5, 26,7x26,7 |
| CWQ12 | ,88 (24,92) | 13,5x13,5, 34,3x34,3 | 13,5x10,5, 34,3x26,7 | 12x10,5, 30,5x26,7 |
| CWQ15 | 1,5 (42,5) | 16,5x16,5, 41,9x41,9 | 16,5x11,5, 41,9x29,2 | 15x11,5, 38,1x29,2 |
La structure ventilée minimale augmente le rendement des basses et s'intègre dans de nombreuses applications à espace limité. Même avec la plus petite taille de caisson ventilé, la sortie entre 30Hz et 80Hz sera considérablement plus forte que celle d'un caisson soellé. La conception ventilée maximale crée une réponse encore plus forte dans cette bande de fréquence. Le caisson ventilé de taille maximale correspond à la solution de plus grande taille et la plus efficace.
| Compact ventilé CWQ10 | CWQ12 | CWQ15 | |
| Volume du boîtier, pied® (L) - déplacement de l'ouverture | 1,25 (35,4) | 1,75 (49,6) | 3,0 (85) |
| Taille d'ouverture, po x po (cm x cm) | 2,5x11,25 (6,4x29) | 2,5x13,25 (6,4x34) | 2,5x16,25 (6,4x41) |
| Longueur d'ouverture, po (cm) 19,75 (50) 22,5 (57) 19,5 (50) | |||
| Puissance, RMS 700 | 850 | 1100 | |
| SQ ventilé | CWQ10 | CWQ12 | CWQ15 |
| Volume du boîtier, pied® (L) - déplacement de l'ouverture | 2,25 (63,7) | 3,25 (92) | 6,0 (170) |
| Taille d'ouverture, po x po (cm x cm) | 3x11,25 (7,6x29) | 3x13,25 (7,6x34) | 3,5x16,25 (8,9x41) |
| Longueur d'ouverture, po (cm) 18 (48) | 14,5 (37) 13,75 (35) | ||
| Puissance, RMS 700 | 850 | 1100 |
NOTES DE CONSTRUCTION DE BOÎTIER
Utiliscz une MDF (medium density fiberboard) d'opaisseur minimale 1,9 cm (3/4") et étanchéifier les joints au silicone. Utilisez le « modèle » foumi à l'intérieur du carton d'emballage de votre CompQ pour tracer le trou de montage, puis découpez directement en suivant le trait. Cf. Figure 1.
Ces constructions nécessitent des entretoises internes. Ajoutez une entretoise triangulaire entre chacune des parois les plus grandes, non maintenues. Cf. Figure 2.
Toutes les mesures en pied cubique (1) de ce manuel comprennent le déplacement du haut-parleur de passes. Pour les caissons ventilés, le déplacement de l'orifice doit être calculé et ajouté au volume interne de conception finale. Utilisez les dimensions externes de l'ouverture et multiplez « X X Y X Z », convertissez en pied cubique. Par exemple, les dimensions externes de l'ouverture pour la construction compacte ventilée du CWQ12 sont, en prenant de la fibre MDF de 3/4 pouce (1,9 cm) :
[(13,25 po + 1,5 po épaisseur totale de la paroi) x (2,5 po + 1,5 po épaisseur totale de la paroi) x 22,5 po] x (1 pied ^3 / 1 728 po ^3 ) = 0,77 pied ^3
Ajoutez ce nombre au volume interne du caisson. Pour le CWQ12 :
1,75 pied^3+0,77~pied^3=2,52~pied^3

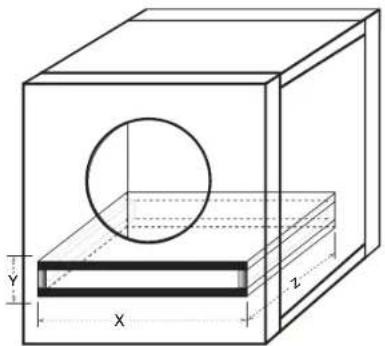

En raison de la longueur nécessaire de ces ouvertures, on peut décider de replier l'ouverture le long des parois en bas et à l'ambre. Il n'est pas recommandé de pratiquer des ouvertures circuliers pour de telles constructions. No placez pas une ouverture contre une surface pleine, telle qu'une entroisoise interne, une paroi arrière ou la coison du coffre, un siège ou une paroi interne de votre véhicule. L'ouverture doit rester dégagée. Utilisez la plus petite dimens on de l'ouverture rectangulaire pour le minimum d'espace à laisser entre l'ouverture de ventilation et toute surface pleine pour assurer une circulation d'air non obsituée.
Si vous préférez une réponse ultra-soupe des basses, nous vous recommandons de remplir lâchement votre caisson CompQ de rembouvrage poly-fil. Les structures ventifiées auront besoin d'une protection à l'extrémité du port d'ouverture (située dans le boîtier) avec un tissu grillagé, du grillage ou du métal expansé pour éviter que le poly-fil ne ressorte par l'ouverture. L'utilisation de poly-fil diminuera légèrement le rendement mais approfondira et étendra la sortie à basse fréquence.
Pour davantage de conseil sur la construction du boîtier, consultez votre revendeur Kicker agréé ou cliquez sur l'onglet Assistance (Support) sur la page d'accueil de Kicker, à l'adresse www.kicker.com. Veuillez adresser un e-mail à support@kicker.com ou appeler notre assistance technique au +1 405 624 8583 pour toutes vos questions.
AVERTISSEMENT : Les haut-pareurs KICKER ont la capacité de produire des niveaux sonores pouvant endommager l'oule de façon irréversible. L'augmentation du volume d'un système jusqu'à un niveau présentant une distorsion audible endommage davantage l'oule que l'écoute d'un système sans distorsion au même volume. Le soul de la douleur est toujours le signe que le niveau sonore est trop élevé et risque d'endommager l'oule de façon irréversible. Réglez le volume en faisant preuve de bon sons.
AVERTISSEMENT IMPORTANT DE SÉCURITÉ : UN FONCTIONNEMENT CONTINU ET PROLONGÉ D'UN AMPLIFICATEUR EN DISTORSION OU EN SATURATION PEUT PROVOQUER LA SURCHAUFFE DE VOTRE SYSTÈME AUDIO, UN POTENTIEL DÉPART D'INCENDIE ET SÉRIEUSEMENT ENDOMMAGER VOS COMPOSANTS ET/OU VOTRE VÉHICULE.
Utiliser les bornes à enfoncer pour brancher votre système de basses en série ou en parallèle
Les systèmes de basses CompQ sont disponibles en version à bobines vocales doubles de 2 Q (ohm) ou 4 Q. Les deux bobines doivent être reliées à une source d'amplification. Le double système de basses à 2 Q gérère une charge de 1 Q si les cobines sont branchées en paralée ou de 4 Q en série. Le double système de basses à 4 Q fournit une charge de 2 Q en branchement paralée ou de 8 Q en série. Les bornes à pointis blancs sont réservées à la première bobine vocale. Les bornes avec des marques unies en rouge et en noir sont réservées à la deuxième cobine vocale.
Astuce de pro : «Avec un amplificateur KICKET IQ, deux haut parleurs KICKET OS et quelques claves KICKER, vous aurez une mise à jour complère du système, qui sera au top ! Les amifiéesurs et accessoires KICKER simplitien la montée en ouissance de votre unité existante ou en stock. Rerseignez-vous auprès de votre revendeur sur les mises à jour de vos haut-parleurs et amplicées leurs KICKER pour compter votre système »
