SPEZIFIKATIONEN

Modell	CWQ10	CWQ12
Nennimpedanz [O] 2 or 4 2 or 4 2 or 4
Resonanzfrequenz (Fs) [Hz] 36.37 30,6
Empfindlichkeit [1W, 1m] 85,7 86,2 88,6
Gesamt Dämpfung (Cts) 0,437 0,546 0,472
Mechanische Dämpfung (Qms) 8,916 8,876 9,672
Elektrische Dämpfung (Qes) 0,46 0,582 0,496
Re [O]	6,52 5,94 6,03
Äcuivalentvolumen (Vas) [ft3, L]	,59, 16,75	,91,26	2,5, 70,747
Dauerbelastbarkeit [Watt RMS]	700	850	1100
Äußere Rahmennomessungen [in. cm]	10-11/16, 27,2	12-1/2, 31,8	15-3/8, 39,1
Montagetiofe [in. cm]	6-3/8, 16,2 7-1/8, 18,1 8-15/16, 22,6
Montagesausschrift [in. cm]	9-3/16, 23,4	11-1/18, 28,1	13-7/8, 35,2
Frequenzgang [Hz]	24 – 100	20 – 100	18 – 100

VERWENDUNG IM GESCHLOSSENEN GEHÄUSE

Diese Formen für geschlossene Gehäuse bieten die beste Wiedergabe und die meiste Energie in den nieorigsten Frequenzen zwischen 20Hz–30Hz. Die Gehäuseformen Tefern eine massive, hochprävise Basswiedergabe und können mit extrem honer Verstärkerleistung betrieben werden. Das hochleistende Aufhängungssystem kann in einem größeren geschlossenen Gehäuse betrieben werden. Dieses maxmare Gehäusevolumen ist ideal für Anlagen mit Ultrasound-Qualität (SQ). Derarlige Gehäuse mit Maximalvolumen bioten einen sehr flachen Frequenzgang und stark orwolterten Tiefbass.

CompQ Tieftoner liefern in allen geschlossenen Gehäuser mit Aomessungen innerhalb der empfohlenen Kompakt- und der SQ-Größe (Minimal- bzw. Maximalgröße) gute Leistungen. Diese Systeme zegen die Vorteile berder Gehäuseformen auf: Mit einem Kompaktgehäuse erzelen Sie einen massiven Bass, SQ Gehäuse liefern erwolterte Tierbassfrequenzen. Insgesamt entsprechen die Klangelgenschaften Ihres System eher jener Gehäuseform, der es in Bezug auf Größe/Volumen am nächsten steht. Diese Gehäusevolumen-Empfehlungen wurden unter Berücksichtigung des Luftraums innerhalb des Gehäuses berechnet und schließen den Hub des Tieföners mill ein. Der Luftraum in allen geschlossener Gehäuser sollte zu 50% mit losem Polyfil (Polyester-Faserfüllung) gefüllt werden. Machen Sie den Luftraum nicht größer als in den Empfehlungen für das maximale Gehäusevolumen angegeben.

Min. Gehäusevolumen

Modell	Volumen °C)	Belastbarkeit
CWQ10	.66 (18.7) 700 RMS
CWQ12	.66 (24.92)	850 RMS
CWQ15	1.5 (42.5) 1100 RMS

Max. Gehäusevolumen

Model	Volumen ft3(L)	Belastberkeit
CWQ10	1.25 (35.4)	700 RMS
CWQ12	2 (56.64)	850 RMS
CWQ15	6 (169.9)	1100 RMS

Plattengroßen für geschlossene Gehäuse (Mindestvolumen) aus 3/4" (1,9 cm) dicken MDF-Platten (mitteldichte Hovfaserplatten)

Modell	Volumen (1) Platte A in, (cm)	Platte B in, (cm)	Platte C in, (cm)
CWQ10	.66 (18,7)	12x12, 30.5x30.5	12x10.5, 30.5x26.7	10.5x10.5, 26.7x26.7
CWQ12	.88 (24,92)	13.5x13.5, 34.3x34.3	13.5x10.5, 34.3x26.7	12x10.5, 30.5x26.7
CWQ15	1.5 (42.5)	16.5x16.5, 41.9x41.9	16.5x11.5, 41.9x29.2	15x11.5, 36.1x29.2

VERWENDUNG IM

A B C

BASSREFLEXGEHÄUSE

Dies sind die Gehäuse der Wahl, wenn Ihnen der Sinn nach mächtigen, massiven Bässen steht. Wenn Sie genügend Platz haben und Sie alles aus Ihrem CompQ Subwocfor herausholen möchten, problemen Sie doch eines dieser Bassreflexgehäuse. CompQ Subwocfor können in den empfohlenen Genäusen (Minimum oder Maximum) massive Leistungswerte verkraften. Die kleineren Genäuse eignen sich am besten für die Verwendung in eingeschränkten Platzverhältnissen. Die größeren empfohlenen Gehäuse bloten bei den niedrigsten Frequenzen etwas mehr Bassleistung.

Das Bassreflexgehäuse mit Minimalvolumen (Kompakt) verstärkt den Wirkungsgrad der Basswiedergabe und eignet sich für die Verwendung in velen Situationen, in denen der vertigbare Raum eingeschränkten ist. Obwohl es das kleinste emprohene Bassreflexgehäuse ist, liegt die Leistung zwischen 30Hz–80Hz wesentlich höher als bei einem geschlossenen Gehäuse. Bassreflexgehäuse der Maxmalgröße (SQ) bleiben in diesem Frequenzbereich sogar noch mehr Leistung. Das Bassreflexgehäuse in Maximalgröße stellt die größte und leungsstärkste Gehäuseform dar.

Kompakt-Bassrefl exgehäuse CWQ10		CWQ12		CWQ15
Genäusevolumen, t^3 (L) + Hub der Ref exöffnung 1,25 (35,4) 1,75 (19,6) 3,0 (85)
Bassrell exkanal-Öffnung, in x in (cm x cm) 2,5x11,25 (6,4x29) 2,5x13,25 (6,4x34) 2,5x16,25 (6,4x41)
Bassrell exkanal-Länge, in (cm) 19,75 (50) 22,5 (57) 19,5 (50)
Belastbarkeit, RMS 700	850	1100
Bassreflexgehäuse SQ		CWQ10	CWQ12	CWQ15
Genäusevolumen, t^3 (L) + Hub der Ref exöffnung 2,25 (63,7) 3,25 (92) 6,0 (170)
Bassreflexkanal-Öffnung, in x in (cm x cm)		3x11,25 (7,6x29)	3x13,25 (7,6x34)	3,5x16,25 (8,9x41)
Bassrell exkanal-Länge, in (cm) 18 (46)		14,5 (37) 13,75 (35)
Belastbarkeit, RMS 700	850	1100

HINWEISE ZUM GEHÄUSEBAU

Verwenden Sie mindestens 3/4" (1,9 cm) dicke MDF-Platten (mittlerdichte Faserplatten) und versiegeln Sie die Fugen mit Slikon. Verwenden Sie die im Lieferumfang des CompQ Subwcolers enthaltene „Pappschaablone“ als Vorlage zum Ausschneiden des Lautsprecher-Montagelochs. Nachdem Sie Ihre Schallwand mit der Schablone markiert haben, schneiden Sie direkt an der Linie entlang. Slohe Abbildung 1.

Diese Konstruktionen benötigen interne Verstrebungen. Verwenden Sie zwischen sämtlichen größeren, ungestützten Platten Dreiecksstützen. Siehe Abbildung 2

D = 3" x 3" für CWQ12, CWQ15 D = 2" x 2" für CWQ10

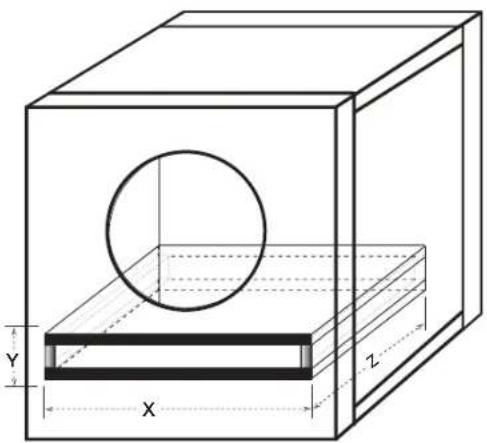

Alle Volumen-Angaben (Kubkluß; I.) in diesem Handbuch schleßen der Hub des Tieföners mit ein. Bei Bassroft oxgehäusen muss der Hub der Refi exöffnung berechnet und zum innoren Volumen aos endgültigen Gehäusedesigns hinzugezählt werden. Verwenden Sie die äußeren Abmessungen der Refi exöffnung und multiplizieren Sie „X X Y X Z“; rechnen Sie Ihr Ergebnis in Kubkluß um; für das CWC12-Kompakt-Bassreflexgehäuse ergeben sich unter Verwendung von 3/4" (1,9 cm) dicken MDF-Patien zum Beispiel die folgenden Werta:

[(13,25" + 1,5" Gesamte MDF-Wandstärke) × (2,5" + 1,5" Gesamte MDF-Wandstärke × 22,5"] × (1 ft^3/1728 in^3) = 0,77 ft^3

Fügen Sie dieses Ergebnis zum Innenvolumen Ihres Gehäuses hinzu. Damit ergibt sich für das CWQ12:

1,75ft^3 + 0,77ft^3 = 2,52ft^3

Aufgrund der für die Refl exöffnung notwendigen Länge bietet es sich an, diese entlang des Bodens oder der hinteren Wände zu halten. Bei diesen Modiellen wäre die Verwendung rundier Refl exöffnungen unpraktisch. Achten Sie bei der Montage darauf, dass die Refl exöffnung nicht gegen eine feste Oerfl äche wie beispielsweise eine Innenverschreibung, die Rückselte oder Wand des Kofferraums, einen Sitz oder eine Innenverkoldung Ihres Fahrzeugs ausgorichtet ist. Die Refl exöffnung darf nicht verdeckt sein. Verwenden Sie die kleinste Abmessung der rechteckigen Refl exöffnung als Minimalabstand zwischen der Refl exöffnung und joglicher festen Oerfl äche, um einen treien Luftstrom sicherzustellen.

Wenn Sie eine extrem gatte Basswiedergabe wünschen füllen Sie Ihr CompQ-Gehäuse lose mit Polyfi I. Für

Bassrell exgenäuse ist eine Abdeckung der Refl exöfnung (im Inneren des Genäuses) mit Bespannstoff, Maschendraht oder Streckmetall erforderlich, damit das Polyfi nicht durch die Refl exöfnung ausgeblasen wird. Die Verwendung von Polyfi verringert den Wirkungsgrad etwas, verließt und erweitert jedoch die Trefbassleistung.

Weitere Ratschläge zum Gehäusebau erhalten Sie bei Ihrem Kicker-Vertragshandler oder unter der Rubrik „Suopont“ auf der Kicker-Iornepage unter www.kicker.com. Bitte wenden Sie sich im Falle weiterer Fragen per E-Mail an [e-mail] oder kontaktieren Sie den Technischen Kundendienst unter der Nummer (1)[phone].

WARNUNG: KICKER Produkte können einen Schalpegel orzeugen, der zu permanenten Gehörschäden führen kann! Wonn Sie ein System auf einen Pogel stellen, der hörbare Verzomungen erzorgt, schadot das Ihren Ohren mehr, als ein nicht verzertes System auf dem gleichen Laurstärkepegel. Die Schmerzschwelle ist immer ein Anzeichen dafür, dass der Schalpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Laurstärkeinstellung bitte vemünftig.

WICHTIGER SICHERHEITSHINWEIS – WIRD EIN VERSTÄRKER ÜBER LÄNGERE ZEIT HINWEG DURCHGEHEND IM ÜBERSTEUERTEN BEREICH BETRIEBEN (VERZERRUNG UND CLIPPING VÖN SIGNALEN) KANN ES DAZU KOMMEN, DASS IHR AUDIOSYSTEM ÜBERHITZT UND MÖGLICHERWEISE ZU BRENNEN BEGINNT, WAS ZUR SCHWERWIEGENDEN BESCHÄDIGUNG IHRES SYSTEMS UND/ODER IHRES FAHRZEUGS FÜHREN KANN.

Verkabeln Sie Ihren Subwoofer mithilfe der Steckverbindungen in Reihen- oder Parallelschaltung.

CompQ Subwocher sind mit doppelten 2 Ω-(Ohm) oder doppelten 4 Ω-Schwingspulen erhältlich. Beide Soun müssen an eine Verstärkerruelle angeschlossen werden. Der doppelte 2 Ω-Tiertöner erzeugt einen Lastwidersstand von 1 Ω, wenn die Spulen parallel geschätert sind, oder 4 Ω bei Reihenschaltung. Der doppelte 4 Ω-Tiertöner erzeugt bei Paralle schaltung einen Lastwiderstand von 2 Ω, oder 8 Ω in Reihenschaltung. Die Steckkontakte mit den weißen Punkten sind für die erste Schwingspule vorgehieren. Die Steckkontakte mit den rot bzw. schwarz ausgefüllten Punkten sind für die zweite Schwingspule bestimmt:

Profi-Tipp: Mit einem KICKER IQ Vorsstärker, einem KICKER QS Lautsprocherpaar und dingen KICKER Kooler können. So ihr Auditsystem onom Komplott Upgrade unterziehen, das sich hören essen kann. Mir: KICKER Versikern und -Vizelsfür bei war ein Kinderspiel, ihre vorhanden bei oder besponden Fastgeschäte aufzussten. Entgen Sie bei Ihrem Verhagskandler nach Upgrades für KICKER-Verskärter und -Laufsprecher, um ihr System ausorganzt.

WARNUNG: Wenn Sie mehrere in Reine geschriebete Subwoofer verwenden, muss sich jeder Subwoofer in einer separalen Kammer behinden. Wir dies nicht beigt können die Subwoofer beschädigt werden, was zu einem Corantevastift fürst.
