Type de produit	Commutateur Gigabit Ethernet PoE+ 16 ports + 2 ports SFP
Marque	Intellinet
Modèle	561983
Dimensions (L x P x H)	44 x 20 x 4,4 cm
Poids	2,5 kg
Alimentation	100-240 V CA, 50/60 Hz, prise secteur
Consommation électrique	250 W max (budget PoE total)
Nombre de ports Ethernet	16 ports RJ45 10/100/1000 Mbit/s avec PoE+
Ports SFP	2 ports SFP 1000 Mbit/s (ports 17 et 18)
Capacité du fond de panier	36 Gbit/s
Puissance PoE par port	30 W max
Budget PoE total	250 W
Mode de fonctionnement	Plug and play (commutateur commutateur non géré)
Fonctions spéciales	Mode VLAN (isolement ports 1-16), mode Extend (10 Mbit/s jusqu'à 250 m), DPM (surveillance des appareils PoE)
Technologie Green Ethernet	Réduction de la puissance selon la longueur du câble
LEDs	PWR (alimentation), LNK/ACT (liaison/activité), PoE (alimentation PoE par port), PoE Max (puissance PoE proche du maximum)
Compatibilité câble	Cat5e, Cat6, Cat6a, Cat8.x UTP/STP
Montage	Bureau (pieds caoutchouc) ou rack 19 pouces (supports fournis)
Mise à la terre	Vis de châssis sur le panneau arrière
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Certifications	CE, DEEE (2012/19/UE)
Contenu de l'emballage	Commutateur, cordon d'alimentation, pieds caoutchouc, supports de montage, vis, guide d'installation rapide
Entretien	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Utiliser une prise de courant mise à la terre ; ne pas ouvrir le boîtier (pas de pièces réparables par l'utilisateur)
Pièces détachées / réparabilité	Aucune pièce détachée disponible ; en cas de panne, contacter le service après-vente

FOIRE AUX QUESTIONS - 561983 Intellinet

Comment installer le commutateur Intellinet 561983 ?

Placez le commutateur sur une surface plane (bureau) ou montez-le dans un rack 19 pouces à l'aide des supports fournis. Branchez le cordon d'alimentation sur le panneau arrière et sur une prise secteur. Connectez vos appareils réseau aux ports RJ45 (1 à 16) ou aux ports SFP (17 et 18) à l'aide de câbles Cat5e ou supérieur. Aucune configuration nécessaire ; le commutateur fonctionne en plug and play.

Comment utiliser le mode VLAN sur le commutateur ?

Placez le commutateur à glissière sur la position VLAN. Cela isole les ports 1 à 16 les uns des autres, mais ils peuvent communiquer avec les ports SFP 17 et 18. Ce mode est utile pour segmenter le trafic entre différents groupes d'appareils sans passer par un serveur DHCP externe.

Comment activer le mode Extend pour étendre la distance PoE ?

Déplacez le commutateur à glissière sur la position Extend. Les ports PoE passeront en mode 10 Mbit/s, ce qui permet d'atteindre jusqu'à 250 mètres de câble Ethernet tout en fournissant l'alimentation PoE. Idéal pour les caméras IP ou points d'accès éloignés.

Quelle est la puissance PoE maximale délivrée par le commutateur ?

Chaque port PoE (1 à 16) peut fournir jusqu'à 30 W, avec un budget total de 250 W pour l'ensemble des ports. La LED PoE Max s'allume lorsque la puissance totale dépasse 200 W, indiquant que la limite est proche.

Comment interpréter les LED sur le panneau avant ?

La LED PWR verte indique que l'appareil est sous tension. Pour chaque port, la LED LNK/ACT verte s'allume lorsqu'un appareil est connecté et clignote en cas d'activité réseau. La LED PoE orange s'allume lorsque l'appareil connecté est alimenté via PoE ; un clignotement signale une anomalie. La LED PoE Max orange indique que la puissance PoE est presque saturée.

Puis-je utiliser des câbles Cat6 avec le commutateur ?

Oui, le commutateur est compatible avec les câbles Cat5e, Cat6, Cat6a et Cat8.x en UTP ou STP. Pour des performances optimales, utilisez des câbles de qualité et respectez une distance maximale de 100 m (250 m en mode Extend).

Comment mettre à la terre le commutateur ?

Au dos du commutateur, à droite du connecteur d'alimentation, se trouve une vis de mise à la terre. Fixez un fil de terre à cette vis et reliez-le à un point de mise à la terre (par exemple, le cadre métallique du rack). Cela protège l'équipement contre les décharges électrostatiques.

Que faire si un appareil PoE ne répond plus ?

Le commutateur intègre la fonction Powered Device Monitor (PDM) qui surveille le trafic réseau sortant. Si un appareil ne répond plus, le PDM redémarre automatiquement le port PoE pour tenter de le rétablir. Vous pouvez également débrancher puis rebrancher le câble réseau de l'appareil concerné.

Ce commutateur consomme-t-il beaucoup d'énergie ?

Non, grâce à la technologie Green Ethernet, la consommation est adaptée dynamiquement. La puissance est réduite sur les ports inactifs ou lorsque des câbles courts sont utilisés, ce qui permet des économies d'énergie significatives.

Comment recycler le commutateur en fin de vie ?

Conformément à la directive DEEE (2012/19/UE), ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à un point de collecte municipal ou au revendeur. Le recyclage approprié préserve l'environnement.

MODE D'EMPLOI 561983 Intellinet

Commutateur Gigabit Ethernet 16 ports PoE+ avec 2 ports SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Avec sa vitesse de fond de panier de 36 Gbit/s, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1 000 Mbit/s, pour une performance et une compatibilité accrues. Conçu pour fournir une importante puissance aux appareils compatibles, ce commutateur PoE offre une puissance maximale de 30 watts par port jusqu'à ce que sa puissance maximale de 250 watts ait été atteinte. Le Moniteur d'appareil alimenté (Powered Device Monitor - PDM) redémarre n'importe quel appareil PoE qui ne répond plus ou qui n'envoie plus de trafic réseau sortant.

Une technologie ethernet verte

Le commutateur Intellinet Network Solutions peut moduler le niveau de sa puissance de sortie en fonction de la longueur du câble réseau connecté à un port donné. Cette fonctionnalité permet de profiter au maximum des performances de votre réseau, et lorsque les choses se calment, elle réduit automatiquement la consommation énergétique, afin d'économiser de l'énergie et de l'argent.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561983 ou scannez le code QR figurant sur la couverture.

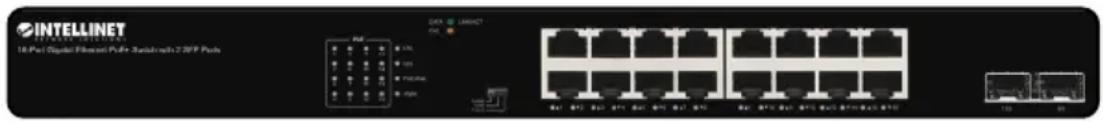

Panneau avant

INTELLINET 16 Port Digital Ethernet Puts + Switch ports 2 SFP Puts DAS: 0.1245 PDS: 0.1245 VCC: 0.1245 VSS: 0.1245 VSS: 0.1245 VCC: 0.1245 VSS: 0.1245 VCC: 0.1245 VSS: 0.1245 VCC: 0.1245 VSS: 0.1245 VCC: 0.1245 VSS: 0.1245 VCC: 0.1245 VSS : 0.1245 VCC : 0.1245 VSS : 0.1245 VCC : 0.1245 VSS : 0.1245 VCC : 0.1245 VSS : 0.1245 VCC : 0.1245 VSS : 0.1245 VCC : 0.1245 VSS :

DEL COULEUR STATUT INDICATION
PWR Vert		Allumé Appareil est alimenté.
		Éteint Vérifiez l'alimentation/Allumez l'appareil.
LNK/ACT(1-16; 17S & 18S [SFP])	Vert	Éteinte Aucun appareil n'est connecté au port.
		Allumé Un appareil est connecté au port.
		Clignote En train d'émettre ou de recevoir des données
PoE (1-16) Orange		Éteinte Aucun appareil (PD) n'est connecté au port.
		Allumé L'appareil connecté est alimenté.
		Clignote Alimentation électrique anormale
PoE Max	Orange	Allumé	Le système a atteint une puissance de sortie totale de 200 W. Le PoE totale est presque son niveau maximum.

Des câbles Cat5e/6/6a/8.x UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

Commutateur à glissière

Default VLAN Extend

• Default : mode par défaut ; permet une communication normale entre les ports 1 – 18.
• VLAN : isole les ports 1 – 16 les uns des autres mais peut se connecter aux ports 17 et 18.
• Extend : définir les ports PoE sur 10 Mbit/s et étendre Ethernet jusqu'à 250 mètres.

Panneau arrière

Alimentation

Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume. L'appareil prend en charge 100 – 240 V AC, 50/60 Hz.

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet Network Solutions. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Placement

Installation de bureau

Avant d'utiliser le commutateur, il est recommandé de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets), ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.) et pas plus de 100 m des périphériques réseau auxquels vous souhaitez vous connecter. Fixer les pieds en caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité.

Installation en rack

Le commutateur peut être monté dans un rack ElA de 19 pouces de taille standard. Fixez les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté) et fixez-les à l'aide des vis fournies.

Utilisez les vis fournies avec le rack d'équipement pour monter le commutateur de données Intellinet Network Solutions sur le rack.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
