Type de produit	Commutateur Gigabit Ethernet PoE+ 24 ports avec 2 ports SFP
Numéro de modèle	561907 (IPS-24G02-370WB)
Ports	24 ports Gigabit Ethernet PoE+ (ports 1-24), 2 ports SFP (ports 25-26)
Budget PoE	370W au total, jusqu'à 30W par port
Vitesse du fond de panier	52 Gbps
Capacité de commutation	52 Gbps
Dimensions (approx.)	440 x 200 x 44 mm (largeur de montage en rack 19 pouces)
Poids (approx.)	2.5 kg
Alimentation électrique	CA 100-240V, 50/60Hz, interne
Consommation électrique	Maximum 370W (budget PoE + appareil)
Indicateurs LED	PWR, LNK/ACT (par port), PoE (par port), PoE Max
Modes de commutateur coulissant	Défaut, VLAN (isolation des ports), Extension (10 Mbps jusqu'à 250m)
Technologie Green Ethernet	Économie d'énergie basée sur l'état de la liaison et la longueur du câble
Montage	Bureau ou montage en rack 19 pouces (supports inclus)
Refroidissement	Ventilateur(s) actif(s) (non spécifié mais typique)
Température de fonctionnement	0°C à 40°C (32°F à 104°F)
Normes	IEEE 802.3af/at (PoE+), IEEE 802.3ab (Gigabit), IEEE 802.3z (SFP)
Garantie	À vie (enregistrement requis)
Certifications de sécurité	FCC Class A, CE, UKCA
Accessoires inclus	Cordon d'alimentation, supports de montage, vis, pieds en caoutchouc

FOIRE AUX QUESTIONS - 561907 Intellinet

Combien d'appareils puis-je alimenter avec le commutateur PoE ?

Le commutateur dispose d'un budget PoE total de 370W et chaque port peut fournir jusqu'à 30W. Le nombre d'appareils alimentés dépend de leur consommation électrique. Par exemple, vous pouvez alimenter jusqu'à 12 appareils à 30W chacun, ou plus s'ils consomment moins.

Quelle est la différence entre les modes Défaut, VLAN et Extension ?

En mode Défaut, tous les ports communiquent librement. En mode VLAN, les ports 1-24 sont isolés les uns des autres mais peuvent communiquer avec les ports 25-26 (liaison montante). En mode Extension, les ports PoE fonctionnent à 10 Mbps et peuvent atteindre jusqu'à 250 mètres (820 pieds) pour la surveillance ou d'autres distances étendues.

Comment monter le commutateur dans un rack ?

Fixez les supports de montage inclus de chaque côté du commutateur à l'aide des vis fournies. Ensuite, fixez les supports aux rails du rack à l'aide de vis de rack (non incluses). Assurez une ventilation adéquate avec au moins 1 pouce d'espace.

Quel type de câble dois-je utiliser ?

Pour des performances optimales, utilisez des câbles Cat5e, Cat6, Cat6a ou Cat8 UTP/STP. Pour PoE, assurez-vous que le câble est évalué pour la transmission d'énergie. Le commutateur prend en charge MDI/MDIX automatique, donc les câbles droits ou croisés fonctionnent.

Pourquoi le voyant PoE Max est-il orange ?

Le voyant PoE Max devient orange lorsque la puissance totale atteint 296W, indiquant que le budget PoE approche de son maximum de 370W. Vous devrez peut-être débrancher certains appareils alimentés pour éviter une surcharge.

Puis-je utiliser les ports SFP pour le PoE ?

Non, les deux ports SFP (25 et 26) sont pour modules SFP fibre ou cuivre uniquement et ne fournissent pas de PoE. Ils sont utilisés pour les connexions de liaison montante.

Comment enregistrer le produit pour la garantie ?

Scannez le code QR sur la couverture ou allez sur register.intellinet-network.com/r/561907. Suivez les instructions pour enregistrer votre produit et activer la garantie à vie.

Que faire si le voyant d'un port ne s'allume pas ?

Assurez-vous que l'appareil connecté est sous tension et que le câble est correctement branché. Vérifiez si le câble est dans les 100 mètres et n'est pas endommagé. Essayez un autre port ou câble.

Le commutateur est-il plug-and-play ?

Oui, aucune configuration n'est nécessaire. Branchez simplement l'alimentation et les câbles réseau, et le commutateur négocie automatiquement les réglages de vitesse et de duplex.

Comment nettoyer et entretenir le commutateur ?

Débranchez l'alimentation avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer l'extérieur. N'utilisez pas de nettoyants liquides ou de spray. Assurez-vous que les ouvertures de ventilation sont exemptes de poussière.

MODE D'EMPLOI 561907 Intellinet

Commutateur Gigabit Ethernet 24 ports PoE+ avec 2 ports SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Avec sa vitesse de fond de panier de 52 Gbit/s, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbit/s, pour une performance et une compatibilité accrues. Conçu pour fournir une importante puissance aux appareils compatibles, ce commutateur PoE offre une puissance maximale de 30 watts par port jusqu'à ce que sa puissance maximale de 370 watts ait été atteinte.

Une technologie ethernet verte

Le commutateur Intellinet Network Solutions peut moduler le niveau de sa puissance de sortie en fonction de la longueur du câble réseau connecté à un port donné. Cette fonctionnalité permet de profiter au maximum des performances de votre réseau, et lorsque les choses se calment, elle réduit automatiquement la consommation énergétique, afin d'économiser de l'énergie et de l'argent.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561907 ou scannez le code QR figurant sur la couverture.

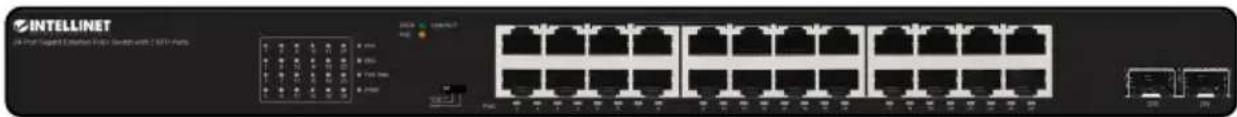

Panneau avant

DEL COULEUR STATUT INDICATION
PWR Vert		Allumé Appareil est alimenté.
		Éteint Vérifiez l'alimentation/Allumez l'appareil.
LNK/ACT(1-24; 25 & 26 [SFP])	Vert	Éteinte Aucun appareil n'est connecté au port.
		Allumé Un appareil est connecté au port.
		Clignote En train d'émettre ou de recevoir des données
PoE (1-24)	Orange	Éteinte Aucun appareil (PD) n'est connecté au port.
		Allumé L'appareil connecté est alimenté.
		Clignote Alimentation électrique anormale
PoE Max.	Orange	Éteinte	Le système utilise moins de 296 W.
		Allumé	Le système a atteint une puissance de sortie totale de 296 W. Le PoE totale est presque son niveau maximum.

Des câbles Cat5e/6/6a/8.x UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

Commutateur à glissière

Default VLAN Extend

• Default : mode par défaut ; permet une communication normale entre les ports 1 – 26.
• VLAN : isole les ports 1 – 24 les uns des autres mais peut se connecter aux ports 25 et 26.
• Extend : définir les ports PoE sur 10 Mbit/s et étendre Ethernet jusqu'à 250 mètres.

Panneau arrière

Alimentation

Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume. L'appareil prend en charge 100 – 240 V AC, 50/60 Hz.

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet Network Solutions. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Placement

Installation de bureau

Avant d'utiliser le commutateur, il est recommandé de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets), ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.) et pas plus de 100 m des périphériques réseau auxquels vous souhaitez vous connecter.

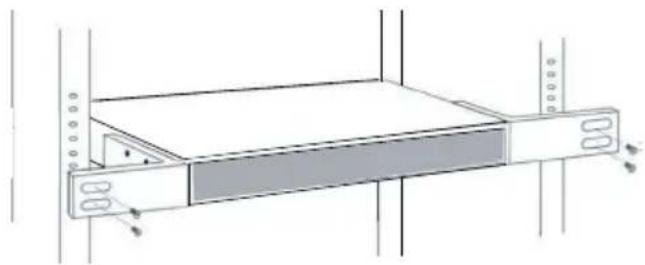

Installation en rack

Le commutateur peut être monté dans un rack EIA de 19 pouces de taille standard. Fixez les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté) et fixez-les à l'aide des vis fournies.

Utilisez les vis fournies avec le rack d'équipement pour monter le commutateur de données Intellinet Network Solutions sur le rack.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
