Caractéristiques	Détails
Type de produit	Commutateur
Nombre de ports	24 ports Ethernet
Norme Ethernet	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Vitesse de transmission	10/100/1000 Mbps
Fonctionnement	Plug and Play, aucune configuration nécessaire
Alimentation	Alimentation externe
Dimensions	440 x 180 x 44 mm
Poids	1,5 kg
Température de fonctionnement	0 à 40 °C
Garantie	2 ans
Certifications	CE, FCC, RoHS
Utilisation recommandée	Idéal pour les réseaux d'entreprise et domestiques
Maintenance	Nettoyage régulier des ports et de l'alimentation
Sécurité	Protection contre les surcharges électriques
Accessoires inclus	Câble d'alimentation, guide de démarrage rapide

FOIRE AUX QUESTIONS - 561242 Intellinet

Comment réinitialiser le commutateur Intellinet 561242 ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi le commutateur ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation fonctionne. Essayez de brancher le commutateur sur une autre prise électrique.

Comment connecter des appareils au commutateur ?

Utilisez des câbles Ethernet pour connecter vos appareils aux ports LAN du commutateur. Assurez-vous que les câbles sont correctement insérés.

Le commutateur ne détecte pas certains appareils, que faire ?

Vérifiez que les câbles Ethernet utilisés sont en bon état. Essayez de redémarrer le commutateur et les appareils connectés.

Comment configurer le commutateur pour un réseau VLAN ?

Accédez à l'interface de gestion du commutateur via un navigateur web. Connectez-vous avec vos identifiants, puis naviguez vers la section VLAN pour configurer les paramètres nécessaires.

Quels voyants doivent s'allumer sur le commutateur ?

Les voyants d'alimentation et d'activité réseau doivent être allumés. Si des voyants sont éteints ou clignotent de manière anormale, cela peut indiquer un problème.

Le commutateur fonctionne lentement, que faire ?

Vérifiez la charge de trafic sur le réseau. Un trop grand nombre d'appareils connectés peut ralentir les performances. Considérez la mise à niveau vers un commutateur avec une plus grande capacité.

Comment mettre à jour le firmware du commutateur ?

Téléchargez le dernier firmware depuis le site web d'Intellinet. Connectez-vous à l'interface de gestion du commutateur et suivez les instructions pour télécharger et installer la mise à jour.

Que faire si le commutateur surchauffe ?

Assurez-vous que le commutateur est placé dans un endroit bien ventilé. Évitez de le placer dans des espaces confinés. Si le problème persiste, contactez le support technique.

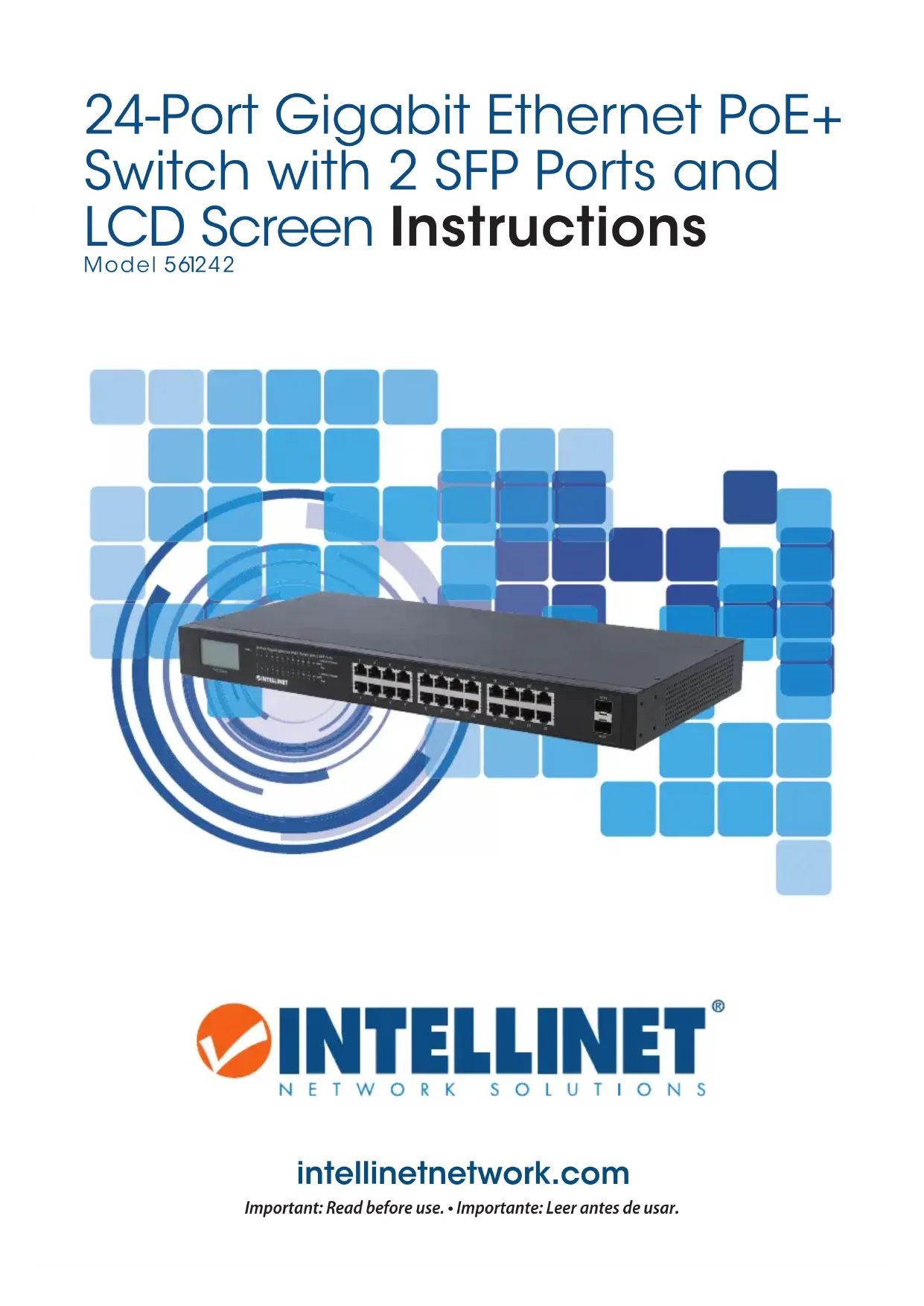

MODE D'EMPLOI 561242 Intellinet

PWR Vert Allumé Appareil est alimenté. Éteint Vériez l’alimentation/Allumez l’appareil. LNK/ACT/ Speed Éteinte Aucun appareil n'est connecté au port. Orange (1 – 24) Allumée Un appareil est connecté au port à une vitesse de 10/100 Mbps. Clignote En train d'émettre ou de recevoir des données. Vert (1 – 24, SFPs 1 & 2) Allumé Un appareil est connecté au port à une vitesse de 1000 Mbps. Clignote En train d’émettre ou de recevoir des données. PoE Vert Éteinte Port n’est connecté pas à un appareil PSE/PoE. Allumée Un appareil est connecté au port. Clignote Alimentation électrique anormale. Panneau avant Panneau arrière L’Intellinet Commutateur Gigabit Ethernet 24 ports PoE+ avec 2 ports SFP et Affichage LCD propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu’un gain notable de temps et d’argent. Pas besoin de configuration, puisque l’installation se fait en plug and play. Grâce à sa conception optionnelle rack 19 pouces ou bureau, à son rapport qualité-prix exceptionnel et à ses performances remarquables, ce commutateur est un choix idéal pour un réseau domestique, ou pour un lieu de travail de taille modérée. Avec sa vitesse de fond de panier de 52 Gpbs, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l’appareil réseau connecté, et s’ajuste automatiquement à 10, 100 ou 1000 Mbps, pour une performance et une compatibilité accrues. Conçu pour fournir une importante puissance aux appareils compatibles, ce commutateur PoE + offre une puissance maximale de 30 watts par port jusqu’à ce que sa puissance maximale de 370 watts ait été atteinte. Une technologie ethernet verte Le plus souvent, un commutateur réseau n’utilise pas simultanément et constamment tous ses ports. Normalement, lorsqu’un ordinateur, un portable, une imprimante réseau ou un autre appareil connecté est éteint, le commutateur continue de consommer la même quantité d’électricité que si le port était encore actif. Désormais, grâce à la nouvelle technologie à économie d’énergie IEEE 802.3az, le commutateur détecte le statut de tous les appareils connectés, et réduit alors la consommation énergétique des ports qui ne sont pas utilisés. De plus, le commutateur Intellinet peut moduler le niveau de sa puissance de sortie en fonction de la longueur du câble réseau connecté à un port donné. Cette fonctionnalité permet de profiter au maximum des performances de votre réseau, et lorsque les choses se calment, elle réduit automatiquement la consommation énergétique, afin d’économiser de l’énergie et de l’argent. Alimentation Utilisez le cordon d’alimentation inclus pour connecter l’entrée d’alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s’allume. L’appareil prend en charge 100 – 240 V AC, 50/60 Hz. Vis de châssis/Mise à la terre Situé sur le côté droit du connecteur d’alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet. Lors de l’utilisation de la vis de mise à la terre du châssis, assurez-9 Commutateur Gigabit Ethernet 24 ports PoE+ avec 2 ports SFP et Affichage LCD Français Placement Statut PoE Instructions

Utilisation PoE Protection face à la charge légère PD Protection face à la surcharge Disjonction PoE Protection face aux courts-circuits Sortie PoE totale PoE Budget Protection face à la haute tension Protection face à la basse tension Protection face aux températures excessives Exemple d'écran DEL vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage. Installation de bureau Avant d’utiliser le commutateur, il est recommandé de le placer sur une surface plane qui peut supporter son poids (et celui d’autres objets), ac. un écartement minimal de 25 mm d’autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.). Fixer les pieds en caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité. Installation en rack Le commutateur peut être monté dans un rack EIA de 19 pouces de taille standard. Fixez les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté) et fixez-les à l’aide des vis fournies. Utilisez les vis fournies avec le rack d’équipement pour monter le commutateur de données Intellinet sur le rack. L’écran LCD affiche l’état de chaque port et présente des informations importantes sur les fonctions cruciales du commutateur. Veuillez vous référer à la description ci-dessous pour plus de détails.10 Polski 24-Portowy Przełącznik Gigabit Ethernet PoE+ z Slotami SFP i Wyświetlacz LCD Panel tylny
