| Type de produit | Compteur d'énergie électrique |
| Marque | Bearware |
| Modèle | 305764 |
| Alimentation | 230 V CA, 50 Hz |
| Intensité maximale | 16 A |
| Puissance maximale | 3680 W |
| Batterie de sauvegarde | Ni-MH 3,6 V 40 mAh (intégrée) |
| Affichages | Tension, courant, puissance, fréquence, facteur de puissance, consommation (kWh), coût (€), CO2, temps |
| Plage de tension | 0,0 V - 9999 V |
| Plage de courant | 0,005 A - 9999 A |
| Plage de puissance | 0,5 W - 9999 W |
| Plage de fréquence | 0 - 9999 Hz |
| Plage facteur de puissance | 0,00 - 1,00 |
| Plage de consommation | 0,000 kWh - 9999 kWh |
| Réglage du prix | Oui, via touche SET |
| Protection surcharge | Oui, affichage OVERLOAD |
| Température ambiante | 0 - 40 °C |
| Utilisation | Intérieur uniquement |
| Nettoyage | Chiffon sec, débrancher avant |
| Poids (estimé) | 150 g |
| Dimensions (estimées) | 120 x 60 x 38 mm |
FOIRE AUX QUESTIONS - 305764 Bearware
Questions des utilisateurs sur 305764 Bearware
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Compteur d'énergie électrique au format PDF gratuitement ! Retrouvez votre notice 305764 - Bearware et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 305764 de la marque Bearware.
MODE D'EMPLOI 305764 Bearware
Nous vous remercions d'avoir choisi un produit Brandon. Pour que vous puissiez profiter longtemps de l'appareil acquis, veuillez lire attentivement le mode d'emploi suivant. Avant la mise en service du produit livré, vérifiez s'il est complet, sans défauts et intact.
1. Contenu de la livraison
- Appareil de mesure de coûts énergétiques
- Mode d'emploi
2. Caractéristiques techniques
| Tension électrique 230 V CA, 50 Hz | |
| Intensité maximale du courant 16 A | |
| Puissance maximale 3680 W | |
| Mémoire de données alimentation électrique | Ni-MH 3,6 V 40 mAh (intégrée) |
| Système de stockage | Fonctionne sur batterie (en cas de panne de courant) |
| Température ambiante 0-40°C |
3. Affichage/plage de mesure
| Tension 0,0 V - 9999 V | |
| Courant 0,005 A - 9999 A | |
| Puissance 0,5 W - 9999 W | |
| Fréquence 0-9999 Hz | |
| Facteur de puissance 0,00 - 1,00 | |
| Consommation 0,000 kWh - 9999 kWh | |
| Prix 0,00 € - 9999 € | |
| CO2 | 0,00-9999 Kg |
| Heure | 0-9999 jours |
4. Mise en service
Lors de la première mise en service de l'appareil, assurez-vous une fois de plus de l'intégrité du produit ou des composants et de leur bon fonctionnement. Sortez le produit de l'emballage et retirez la bande de plastique qui sort du compartimente de batteries à l'arrière de l'appareil de mesure de coûts énergétiques.
Connectez ensuite les appareils électriques, dont la consommation d'énergie doit être mesurée, à l'appareil de mesure. Branchez ensuite l'appareil de mesure de coûts énergétiques à une prise de courant installée correctement.
L'appareil est maintenant opérationnel. Des informations détaillées concernant la commande et les possibilités de configuration sont contenues dans les sections suivantes de ce mode d'emploi.
Attention ! La mesure de temps s'arrête lorsque la valeur de la consommation est inférieure à 0,5 W.
Si l'appareil de mesure de coûts énergétiques ne peut pas être mis en marche, branchez l'appareil pour 24 heures dans la prise de courant et appuyez pendant quelques secondes sur la touche « Reset ».
4.1 Réinitialiser l'appareil
Lorsqu'un affichage inhabituel apparait ou que les touches ne réagissent pas, l'appareil peut être réinitialisé. Appuyez à cette fin sur la touche RESET.

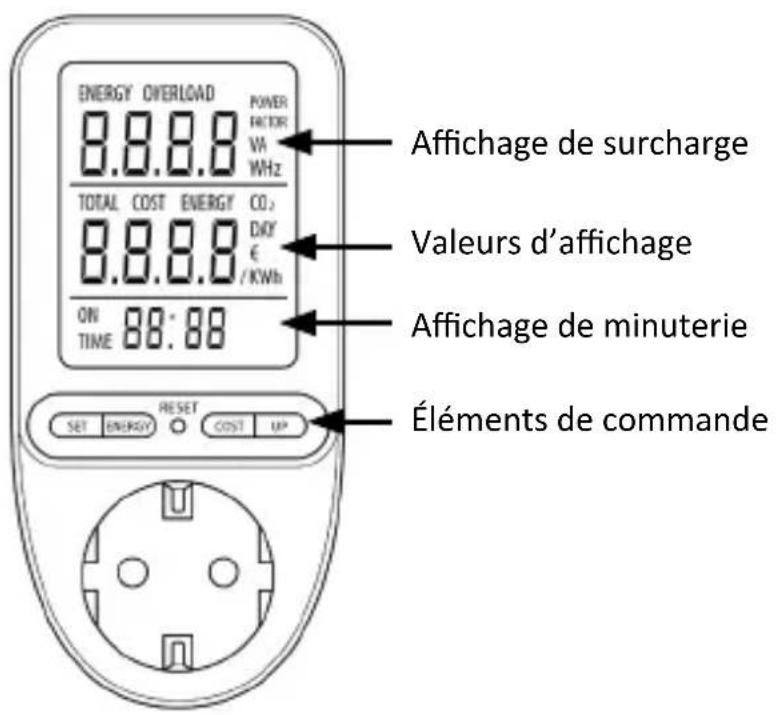

5. Affichages et éléments de commande
| V Tension électrique | |
| A Intensité du courant | |
| Hz Fréquence | |
| POWER FACTOR Facteur de puissance | |
| OVERLOAD Limite de surcharge | |
| W Puissance | |
| kW/h kilowattheures | |
| COST/kWh Prix par kilowattheure | |
| Day | Temps (en jours) durant lequel l'énergie a été consommée ; la valeur est augmentée de 1 lorsque la mesure a compté 24 heures |
5.1 Affichage de minuterie
L'affichage de minuterie représente la durée durant laquelle l'électricité a été consommée. Les points suivants sont à prendre en compte :
- La consommation d'électricité de l'appareil connecté doit être d'au moins 0,5 W pour que le chronométrage continue.
- Après 24 heures, le compte recommence à zéro. La valeur « Day » de l'affichage COST est augmentée de 1, dans ce cas.
- L'affichage indique « 0:00 ». Les chiffres précédant les deux points indiquent les minutes, les chiffres qui les suivent les secondes. Après 60 minutes, l'affichage montre de nouveau « 0:00 », les chiffres précédant les deux points indiquant les heures et ceux qui les suivent les minutes.
5.2 Commuter les affichages
Après le branchement, l'affichage complet apparait pendant env. 1 seconde.
L'appareil commute ensuite automatiquement.
L'écran affiche la puissance sur la première ligne. Appuyez sur la touche « ENERGY » pour naviguer entre les modes. Les données sont affichées comme suit : puissance → tension → courant → fréquence → facteur de puissance → puissance
L'écran affiche les coûts cumulés sur la deuxième ligne. Appuyez sur « COST » pour afficher les données suivantes :
kWh cumulés → coûts électriques cumulés → quantite de CO2 cumulée → Temps cumulé DAY (jours) → Coûts € / kWh → kWh cumulés
6. Saisie du prix de l'énergie
- Appuyez ensuite sur la touche « SET » pendant 3 secondes pour accéder au réglage des coûts énergétiques. L'affichage « COST » et la valeur reglee (par ex. 1,00 €/kWh) apparaissent sur l'écran.
- Pour régler la première valeur, appuyez sur la touche « UP ».
- Appuyez sur la touche « SET », pour sélectionner le chiffre suivant. Réglez le chiffre de nouveau avec la touche « UP ».
- Répétez le processus jusqu'à ce que les données souhaitées soient réglées.
- Appuyez sur la touche « COST » pour terminer le réglage.
Remarque : Après 10 secondes, l'appareil retourne automatiquement au mode d'affichage standard, sans qu'il soit nécessaire d'appuyer sur une touche.
Remarque : L'appareil de mesure des coûts énergétiques est conçu pour une puissance maximale de 3680 Watt. Ne placez pas la limite de surcharge au-dessus de cette valeur et ne connectez pas d'appareils dont la valeur de la consommation d'énergie dépasse 3680 Watt.
Un clignotement de « OVERLOAD » dans l'affichage de surcharge signale que la consommation d'énergie dépasse la limite de surcharge.
7. Déclaration de garantie
Le fabricant garantit ce produit pour une période de 2 ans au niveau de la fabrication et du matériau. Les réparations sous garantie doivent être effectuées exclusivement par un service après-vente agréé. La facture d'origine doit être jointe en guise de justificatif.
Exclus de cette garantie sont : usure normale, modifications, révisions, dommages dûs à la négligence, influences extérieures, domaines d'applications pour lesquels le produit n'est pas conçu ou des produits complètement ou partiellement désassemblés.
8. Consignes d'utilisation importantes
- L'appareil n'est approprié que pour l'utilisation en intérieur.
• Veuillez ne pas brancher en série. - Sans tension uniquement lorsque la fiche est retirée.
• N'utilisez l'appareil que lorsqu'il est sec. - La puissance électrique maximale indiquée ne doit pas être dépassée.
-
Ce produit ne doit pas respecter d'exigences spéciales en matière de ventilation. Pour des raisons de sécurité, vous devez vous assurer que le produit ne soit pas couvert ou directement exposé durant son utilisation
-
Si l'appareil n'est pas utilisé pendant une longue période ou si les valeurs mesurées sont erronées, il se peut que les batteries soient vides. Branchez l'appareil dans la prise de courant pendant environ 24 heures pour charger la batterie intégrée.
- Ne connectez aucun appareil dont la charge dépasse 16A. Veillez toujours à ce que la fiche d'un appareil soit complètement enfoncée dans la prise du compteur. Si un nettoyage du compteur s'avère nécessaire, débranchez-le complètement et essuyez-le avec un chiffon sec.
9. Consignes de sécurité et clause de non responsabilité
N'essayez jamais d'ouvrir l'appareil afin de réaliser des réparations ou des transformations. Évitez le contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche à l'eau, veuillez l'utiliser uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées. N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommagé. Veuillez respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi. Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.
10. Indications de recyclage
Sur cette page, vous trouverez des informations sur la mise au rebut des DEEE par "WD-Plus GmbH". Depuis novembre 2006, lorsque vous achetez un nouvel appareil électrique ou électronique, en payant une „éco-participation“, vous participez au financement de la collecte et du recyclage d'un ancien équipement équivalent.
L'éco-participation DEEE correspond à la contribution financière du consommateur à la collecte, à la réutilisation, au recyclage d'un produit usagé équivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite. Le symbole de la poubelle barrée, apposé sur nos produits ou son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :
- dans les points de distribution en cas d'achat d'un équipement équivalent,
- dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).
"WD-Plus GmbH", via son mandataire Recy'stem Pro, est adhérent de l'Eco Ecosystem qui garantit la collecte, le recyclage et la dépollution de nos appareils électriques usagés, dans le respect des plus hautes exigences environnementales et sociales.
Ecosystem Eco Organisme agréé par les Pouvoirs publics pour la filière DEEE*. "WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numéro : "FR031263". Pour plus d'informations sur le recyclage de nos produits et pour découvrir le point de collecte le plus proche de chez vous veuillez visiter la page :
11. Indications pour l'élimination des batteries
En relation avec la vente de batteries ou de la livraison d'appareils contenants des batteries, le fournisseur est obligé d'informer le client sur les points suivants : Le Client est légalement tenu, en tant qu'utilisateur final, de restituer les batteries usagées. Il peut restituer gratuitement à l'entrepôt d'expédition (adresse d'expédition) du fournisseur des batteries usagées que le fournisseur offre ou a offert comme piles neuves dans son assortiment. Les symboles figurant sur les batteries ont les significations suivantes : Pb = la batterie contient plus de 0,004 % en poids de plomb, Cd = la batterie contient plus de 0,002 % en poids de cadmium, Hg = la batterie contient plus de 0,0005 % en poids de mercure.
Directive DEEE 2012/19/UE Numéro de registre DEEE : DE 67896761
La société WD Plus GmbH déclare par la présente que l'appareil 305764 est conforme aux exigences fondamentales et aux autres dispositions pertinentes de la directive. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre.
