MANUALE UTENTE 305764 Bearware

Grazie per aver scelto un prodotto di Bearware. Per utilizzare con soddisfazione il prodotto acquistato, si prega di leggere attentamente le seguenti istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Misuratore del consumo di energia elettrica
• Istruzioni per l'uso

2. Dati tecnici

Tensione elettrica 230 V AC; 50 Hz
Amperaggio massimo 16 A
Potenza massima 3680 W
Alimentazione memoria dati Ni-MH 3,6V 40 mAh (integrata)
Memoria di sistema	Funzionamento a batteria (in caso di mancanza di corrente)
Temperatura ambiente 0-40°C

3. Indicatore/Campo di misurazione

Tensione 0,0 V - 9999 V
Corrente 0,005 A - 9999 A
Potenza 0,5 W - 9999 W
Frequenza 0-9999 Hz
Fattore di potenza 0,00 - 1,00
Consumo	0,000 KWH - 9999 KWH
Prezzo	0,00 € - 9999 €
CO2	0,00-9999 Kg
Ora	0-9999 giorni.

4. Messa in funzione

Controllare alla prima messa in funzione dell'apparecchio l'integrità del prodotto stesso e dei componenti nonché il funzionamento. Rimuovere il prodotto dalla confezione e togliere la striscia di plastica che sporge dal vano batteria sul retro del misuratore del consumo di energia elettrica.

Collegare al misuratore del consumo di energia elettrica gli apparecchi elettrici, il cui consumo deve essere registrato. Successivamente collegare il dispositivo a una presa con messa a terra correttamente installata.

L'apparecchio è ora pronto per l'uso. Informazioni dettagliate riguardo l'uso e le opzioni di impostazione sono contenute nei seguenti capitoli nelle presenti istruzioni per l'uso.

Attenzione! La misurazione del tempo si ferma quando il valore di consumo è inferiore a 0,5 W.

Se il misuratore del consumo di energia non può essere messo in funzione, inserire l'unità nella presa per 24 ore e premere il tasto "Reset" per alcuni secondi.

4.1 Reset dell'apparecchio

Se il display appare strano o i tasti non rispondono, l'unità può essere resettata. A tale scopo, premere il tasto "RESET".

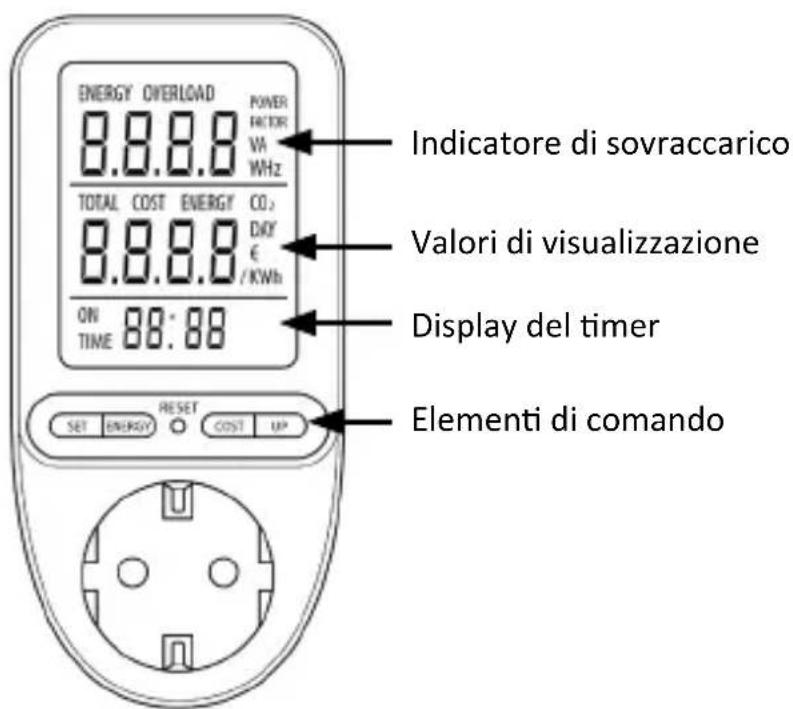

5. Visualizzazioni ed elementi di controllo

ENERGY OVERLOAD POWER FACTOR VA WHz TOTAL COST ENERGY CO. DOY € / KWh ON TIME 88.88 Indicatore di sovraccarico Valori di visualizzazione Display del timer ELEMENTI DI COMANDO SET ENERGY RESET COST UP

Indicatori sul display Valore visualizzato
V Tensione elettrica
A Amperaggio
Hz Frequenza
POWER FACTOR Fattore di potenza
OVERLOAD Limite di sovraccarico
W Potenza
KW/h Chilowattore
COST/kWh Costo per chilowattora
Day	Tempo (in giorni) in cui è stata consumata energia; il valore viene incrementato di 1 quando la misurazione ha contato 24 ore

5.1 Indicatore del timer

L'indicatore Timer mostra la durata del consumo di energia. Devono essere osservati i seguenti punti:

• Il consumo di corrente del dispositivo collegato deve essere almeno di 0,5 W affinché la misurazione del tempo continui.
• Dopo 24 ore, il conteggio ricomincia dall'inizio. In questo caso, il valore "Day" dell'indicatore relativo ai costi aumenta di 1.
• Il display indica "0:00". Le cifre prima dei due punti indicano i minuti, quelle che seguono i due punti indicano i secondi. Trascorsi 60 minuti, "0:00" viene visualizzato di nuovo, con le cifre prima dei due punti che mostrano le ore e quelle dopo i minuti.

5.2 Modalità di visualizzazione

Dopo la connessione, il display completo appare per circa 1 secondo.

Infine, l'apparecchio si spegne automaticamente.

Il display mostrerà nella prima riga la potenza. Premere il tasto "ENERGY" per commutare tra le varie modalità. I dati vengono visualizzati come segue:

Potenza → Tensione → Corrente → Frequenza → Fattore di potenza → Potenza

Il display mostra nella seconda riga i costi cumulativi. Premere il tasto "COST" per visualizzare i seguenti dati:

KWh accumulati → Costi elettrici accumulati → Quantità di CO2 accumulata → Tempo accumulato DAY (giorni) → Costi € / KWh → KWh accumulati

6. Inserimento del costo dell'energia

1. Premere il tasto "SET" per 3 secondi per accedere all'impostazione del costo dell'elettricità €/KWh. Nel display apparirà l'indicatore "COST" e il valore impostato (ad es. 1,00 €/KWh).
2. Per modificare il primo valore premere il tasto "UP".
3. Premere il tasto "SET" per selezionare la cifra successiva. Impostare la cifra con il tasto "UP".
4. Ripetere questi passaggi fino quando i dati desiderati saranno impostati.
5. Premere il tasto "COST" per terminare l'impostazione.

Nota: dopo 10 secondi, l'unità ritorna automaticamente alla modalità di visualizzazione standard senza la necessità di premere alcun tasto.

6.1 Limite di sovraccarico

Nota: Il misuratore del consumo di energia elettrica è progettato per una potenza massima di 3680 Watt. Non impostare il limite di sovraccarico al di sopra di questo valore e non collegare alcun dispositivo il cui consumo energetico è superiore 3680 watt.

Se il consumo di energia supera il limite di sovraccarico, ciò viene segnalato dal messaggio "OVERLOAD" che lampeggia nel display di sovraccarico.

7. Dichiarazione di garanzia

Il fabbricante garantisce il prodotto per un periodo di 2 anni rispetto alla lavorazione e al materiale. Durante il periodo di garanzia, le riparazioni possono essere eseguite solo da un centro di assistenza autorizzato. Come prova, deve essere allegato lo scontrino di vendita originale.

Sono esclusi dalla presente garanzia: normale usura, modifiche, revisioni, danni dovuti a incuria, influenze esterne, applicazioni per le quali il prodotto non è stato progettato, oppure prodotti completamente o parzialmente smontati.

8. Importanti informazioni sull'utilizzo

• Il dispositivo è adatto solo per l'uso interno.
• Si prega di non inserire in prese multiple.
• Senza tensione solo quando la spina è staccata.
• Utilizzare l'apparecchio solo in ambiente esente da umidità.
• La potenza elettrica massima indicata non deve essere superata.
• Non sono richiesti particolari requisiti di ventilazione per questo prodotto. Per motivi di sicurezza, è necessario assicurarsi che il prodotto non venga coperto e sia libero da ostacoli durante l'uso
• Se l'unità non fosse utilizzata per un lungo periodo di tempo, o se le letture non fossero corrette, la batteria interna potrebbe essere scarica. Collegare l'apparecchio a una presa di corrente per circa 24 ore per caricare la batteria interna.

- Non collegare dispositivi il cui amperaggio supera i 16A. Assicurarsi sempre che la spina di ogni apparecchio sia completamente inserita nella presa del contatore. Se il contatore avesse bisogno di essere pulito, scollegarlo dalla rete e pulirlo con un panno asciutto.

9. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di aprire l'apparecchio per effettuare riparazioni o trasformazioni. Evitare il contatto con le tensioni di rete. Non cortocircuitare il prodotto. L'apparecchio non è impermeabile, utilizzarlo solo in luoghi asciutti. Proteggerlo da elevata umidità dell'aria, acqua e neve. In ogni caso, tenere l'apparecchio lontano da elevate temperature. Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche. Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo. Rispettare le normative e limitazioni nazionali. Utilizzare l'apparecchio unicamente per gli scopi descritti nelle istruzioni. Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate. Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia. Il dispositivo può essere utilizzato solo da persone che hanno letto e compreso le presenti istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

10. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio. Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

11. Note sullo smaltimento delle batterie

Con la vendita di batterie o con la consegna di apparecchi che contengono batterie, il fornitore è tenuto a richiamare l'attenzione del cliente su quanto segue: Quale utente finale, il cliente è obbligato per legge a restituire le batterie usate. Può restituire gratuitamente le batterie vecchie, che il fornitore tiene o ha tenuto nel proprio assortimento come batterie nuove, presso il magazzino (indirizzo di spedizione) del fornitore. I simboli riportati sulle batterie hanno il seguente significato: Pb = la batteria contiene più dello 0,004% in peso di piombo, Cd = la batteria contiene più dello 0,002% in peso di cadmio, Hg = la batteria contiene più dello 0,0005% in peso di mercurio.

Il simbolo del cassonetto barrato significa che la batteria non deve essere smaltita come rifiuto domestico.

Direttiva RAEE 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che il dispositivo 305764 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia come stabilito dalla direttiva. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
