303752 - Carte réseau Wi-Fi CSL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau Wi-Fi PCI Express
Marque	CSL
Modèle	303752
Interface	PCI Express
Bande de fréquence	2,4 GHz
Normes Wi-Fi	IEEE 802.11 b/g/n
Débit maximal	Jusqu'à 300 Mbit/s
Chipset	RTL8192EE
Puissance d'émission max.	7,06 dBm
Antennes	2 antennes externes amovibles
Systèmes d'exploitation supportés	Microsoft Windows 7, 8, 10
Dimensions (approx.)	120 x 21 x 15 mm
Poids (approx.)	30 g
Alimentation
Sécurité sans fil	WEP, WPA, WPA2 (via pilote)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et non pelucheux.
Consignes de sécurité	Éviter tout contact avec les composants sous tension. Se décharger électrostatiquement avant manipulation.
Pièces détachées et réparabilité	Antennes remplaçables. Toute autre réparation doit être effectuée par un professionnel.
Informations générales	Conforme à la directive 2014/53/UE. Fabricant : WD Plus GmbH, Hanovre.
Mise au rebut	Ne pas jeter avec les déchets ménagers. Recycler via un point de collecte DEEE.

FOIRE AUX QUESTIONS - 303752 CSL

Comment installer la carte réseau Wi-Fi CSL 303752 ?

Ouvrez le boîtier de votre ordinateur, insérez la carte dans un slot PCI Express libre, fixez-la avec une vis, puis vissez les deux antennes. Connectez l'ordinateur au réseau électrique et démarrez-le. Les pilotes s'installent automatiquement sous Windows 8/10 ; sinon, utilisez le CD fourni.

Quels systèmes d'exploitation sont supportés ?

La carte est compatible avec Microsoft Windows 7, 8 et 10. Sous Linux, des pilotes open source peuvent être disponibles, mais ils ne sont pas officiellement supportés.

Que faire si la carte n'est pas détectée après installation ?

Vérifiez que la carte est bien enfoncée dans le slot PCIe. Redémarrez l'ordinateur. Si le problème persiste, réinstallez les pilotes manuellement à partir du CD ou téléchargez les derniers pilotes sur le site du fabricant du chipset Realtek RTL8192EE.

Comment connecter la carte à un réseau Wi-Fi ?

Après installation des pilotes, cliquez sur l'icône réseau dans la barre des tâches, sélectionnez votre réseau Wi-Fi, entrez le mot de passe (clé de sécurité) et connectez-vous. La carte supporte les protocoles WEP, WPA et WPA2.

Quelle est la portée maximale du signal Wi-Fi ?

La portée dépend de l'environnement (obstacles, interférences). En champ libre, elle peut atteindre jusqu'à 100 mètres à l'extérieur et 30 mètres à l'intérieur environ. Les deux antennes externes améliorent la réception.

Puis-je utiliser cette carte dans un ordinateur portable ?

Non, cette carte est conçue pour un ordinateur de bureau avec un slot PCI Express interne. Les ordinateurs portables utilisent des cartes mini-PCIe ou des adaptateurs USB.

Comment mettre à jour les pilotes de la carte ?

Téléchargez les derniers pilotes depuis le site du fabricant du chipset Realtek ou depuis une source fiable. Exécutez le programme d'installation et suivez les instructions. Redémarrez l'ordinateur après la mise à jour.

La carte chauffe-t-elle normalement ?

Oui, un certain échauffement est normal. Assurez-vous que le boîtier de l'ordinateur est bien ventilé. Si la carte devient très chaude au toucher ou provoque des instabilités, vérifiez le flux d'air et la propreté des ventilateurs.

Puis-je utiliser cette carte avec une antenne différente ?

Oui, les antennes sont amovibles et utilisent un connecteur standard (généralement RP-SMA). Vous pouvez les remplacer par des antennes de même type pour améliorer la portée ou la direction du signal.

Comment désinstaller complètement la carte ?

Ouvrez le Gestionnaire de périphériques, faites un clic droit sur la carte réseau (Realtek RTL8192EE), sélectionnez 'Désinstaller le périphérique', puis éteignez l'ordinateur, débranchez-le et retirez physiquement la carte du slot PCIe.

MODE D'EMPLOI 303752 CSL

Nous vous remercions d'avoir choisi un produit de CSL. Pour que vous puissiez profiter longtemps de votre appareil acheté, veuillez lire attentivement le mode d'emploi suivant.

1. Contenu de la livraison

• Carte adaptateur WLAN PCIe
  • 2x Antenne externe
• Mode d'emploi

2. Caractéristiques techniques

Interface PCI Express
Taux de transmission	IEEE 802.11 b/g/n : jusqu'à 300 Mbit/s** Le taux de transfert de données varie en fonction de la distance et d'influences perturbatrices extérieures.
Chipset RTL8192EE
Bande de fréquence 2,4 GHz
Plage de fréquence 2412 MHz à 2472 MHz
Puissance d'émission max. 7,06 dBm
Compatibilité Microsoft	Windows 7/8/10

3. Montage

Veuillez séparer votre ordinateur complètement du réseau électrique avant de commencer le montage. Évitez le contact avec des composants sensibles sur la carte enfichable et dans l'ordinateur. Avant le montage, touchez un objet conducteur mis à la terre (p. ex. un chauffage) pour vous décharger électrostatiquement.

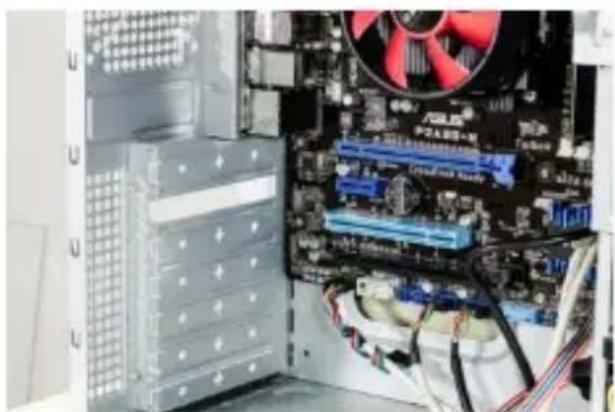

Ouvrez d'abord le boîtier de votre ordinateur. Cherchez ensuite une fente PCIe libre et retirez avec précaution la tôle à fente correspondante.

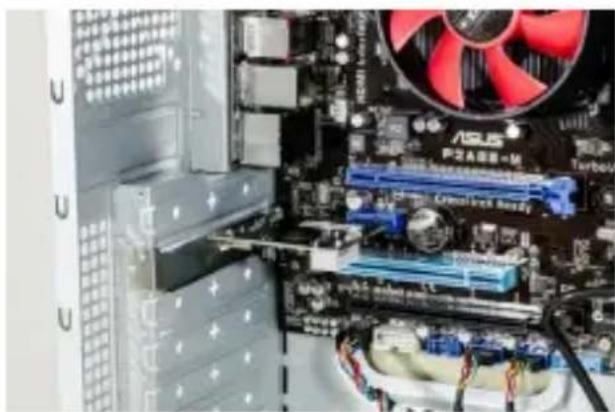

Insérez la carte PCIe dans la fente prévue. Veuillez à ce que la carte soit fermement en place dans la fente. Fixez ensuite la carte avec une vis au boîtier de l'ordinateur.

4. Installation des pilotes

Dans le cas d'un système d'exploitation à partir de Microsoft Windows 8, l'installation des pilotes s'effectue automatiquement. La carte PCIe est opérationnelle en quelques minutes.

Si cela ne devait pas être le cas dans votre système, procédez comme décrit ci-dessous.

Sortez le CD des pilotes de l'emballage et placez-le dans le lecteur de votre ordinateur. Démarrez le « Setup.exe ».

L'assistant d'installation démarre. Pour commencer l'installation, vous devez déclarer que vous acceptez avec les conditions du contrat de licence. Suivez les indications de l'assistant d'installation, pour terminer l'installation du pilote.

Cliquez après installation réussie sur le bouton « Terminer ». La carte adaptateur WLAN PCIe est ensuite opérationnelle.

5. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'effectuer des travaux de réparation ou des transformations de votre propre chef sur la carte enfichable. Évitez le contact avec les tensions du secteur. Le produit n'est hors tension que lorsqu'il est débranché de la prise. Mettez-vous à la terre par principe avant de toucher des composants électroniques. Cela protège contre les endommagements dûs aux décharges électrostatiques de votre corps.

Une décharge électrostatique (ESD) peut causer des dommages irréparables à la carte enfichable ainsi qu'à tous les composant matériels connectes ! Le montage de la carte enfichable s'effectue à vos propres risques et périls.

Veuillez faire réaliser le montage de la carte par une entreprise spécialisée, si vous n'avez aucune expérience pratique et technique dans le domaine des ordinateurs et de l'ingénierie électrique. Le fabricant n'assume aucune responsabilité pour des dommages et des dommages indirects résultant d'une installation ou d'une utilisation incorrecte. L'obligation de sauvegarde des données incombe entièrement au client. L'utilisation de l'appareil en plein air est interdite. Veuillez donc l'utiliser uniquement dans des zones sèches. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées. N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations, qui pourraient endommager les pièces électroniques.

Vérifiez l'appareil avant l'utilisation, pour détecter des dommages éventuels. L'appareil ne devrait pas être utilisé s'il a reçu un coup ou a été autrement endommagé. Veuillez aussi respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans ce mode d'emploi.

Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

6. Informations sur la mise au rebut de vos appareils

Sur cette page, vous trouverez des informations sur la mise au rebut des DEEE par "WD-Plus GmbH". Depuis novembre 2006, lorsque vous achetez un nouvel appareil électrique ou électronique, en payant une „éco-participation“, vous participez au financement de la collecte et du recyclage d'un ancien équipement équivalent.

L'éco-participation DEEE correspond à la contribution financière du consommateur à la collecte, à la réutilisation, au recyclage d'un produit usagé équivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite. Le symbole de la poubelle barrée, apposé sur nos produits ou son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :

• dans les points de distribution en cas d'achat d'un équipement équivalent,
• dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

"WD-Plus GmbH", via son mandataire Recy'stem Pro, est adhérent de l'Eco Ecosystem qui garantit la collecte, le recyclage et la dépollution de nos appareils électriques usagés, dans le respect des plus hautes exigences environnementales et sociales.

Ecosystem Eco Organisme agréé par les Pouvoirs publics pour la filière DEEE*. "WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numéro : "FR031263". Pour plus d'informations sur le recyclage de nos produits et pour découvrir le point de collecte le plus proche de chez vous veuillez visiter la page :

Directive DEEE : 2012/19/UE DEEE Numéro de registre : DE 67896761

Par la présente, WD Plus GmbH déclare que l'appareil 303752 est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 2014/53/UE. Pour une déclaration de conformité complète, veuillez contacter : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre, https://www.ganzeinfach.de/
